Giá đỡ gắn tường cho cổng an toàn trẻ em

Tính năng

Cửa an toàn cho trẻ em thường đi kèm với chân cao su đè lên tường hoặc khung cửa để giữ cố định. Điều này đủ để giữ nó ở vị trí nhẹ nhàng, nhưng nếu một đứa trẻ cố gắng leo lên hoặc một con chó nhảy lên, chân cao su sẽ dễ dàng trượt và cửa an toàn sẽ rơi xuống.

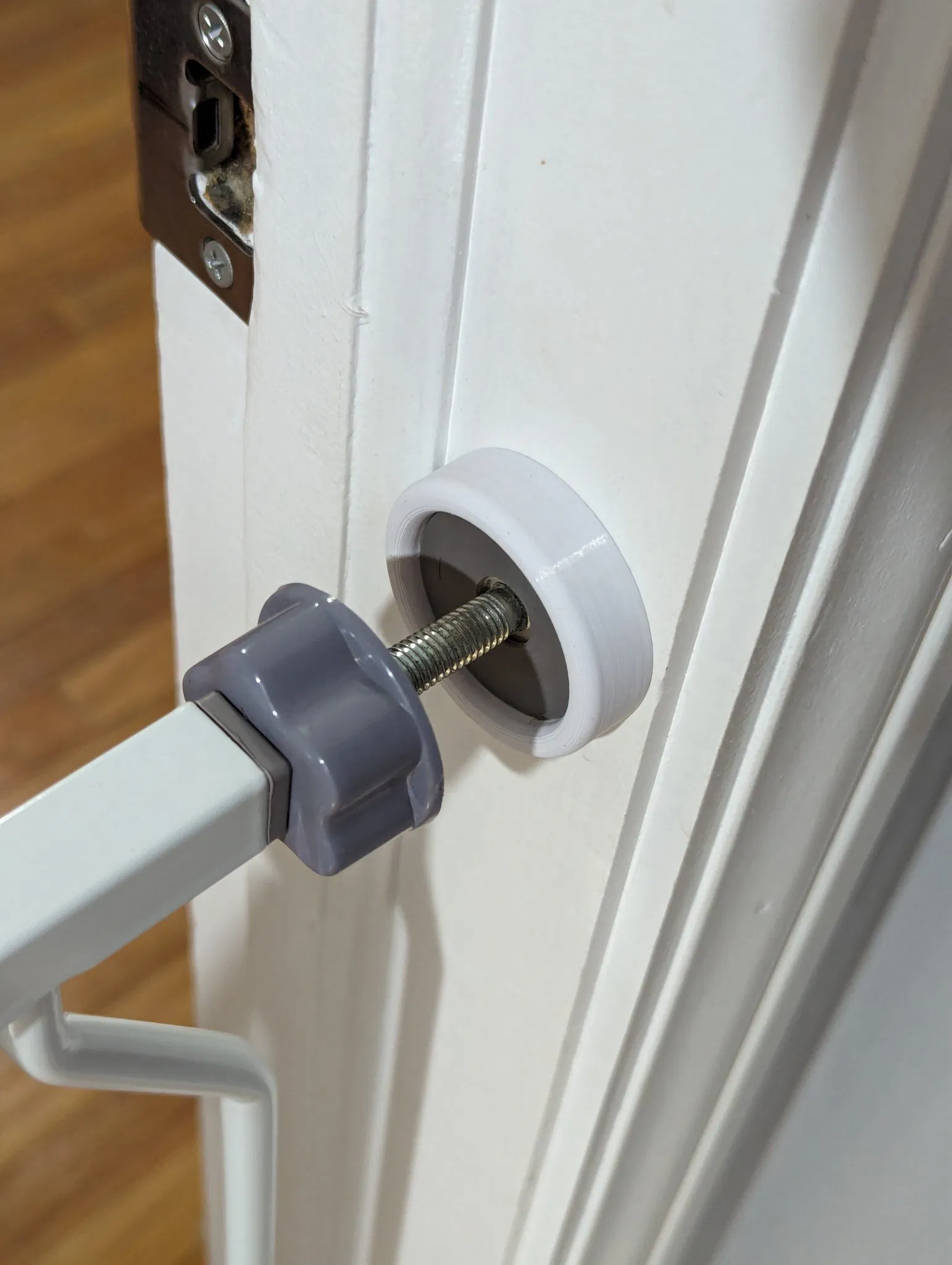

Các giá đỡ này được gắn vào tường hoặc khung cửa bằng vít gỗ hoặc bất kỳ vít đầu nhọn nào khác, và giữ chân của cửa an toàn cho trẻ em chắc chắn ở vị trí. Giữ cho bé của bạn an toàn và chó của bạn được kiểm soát!

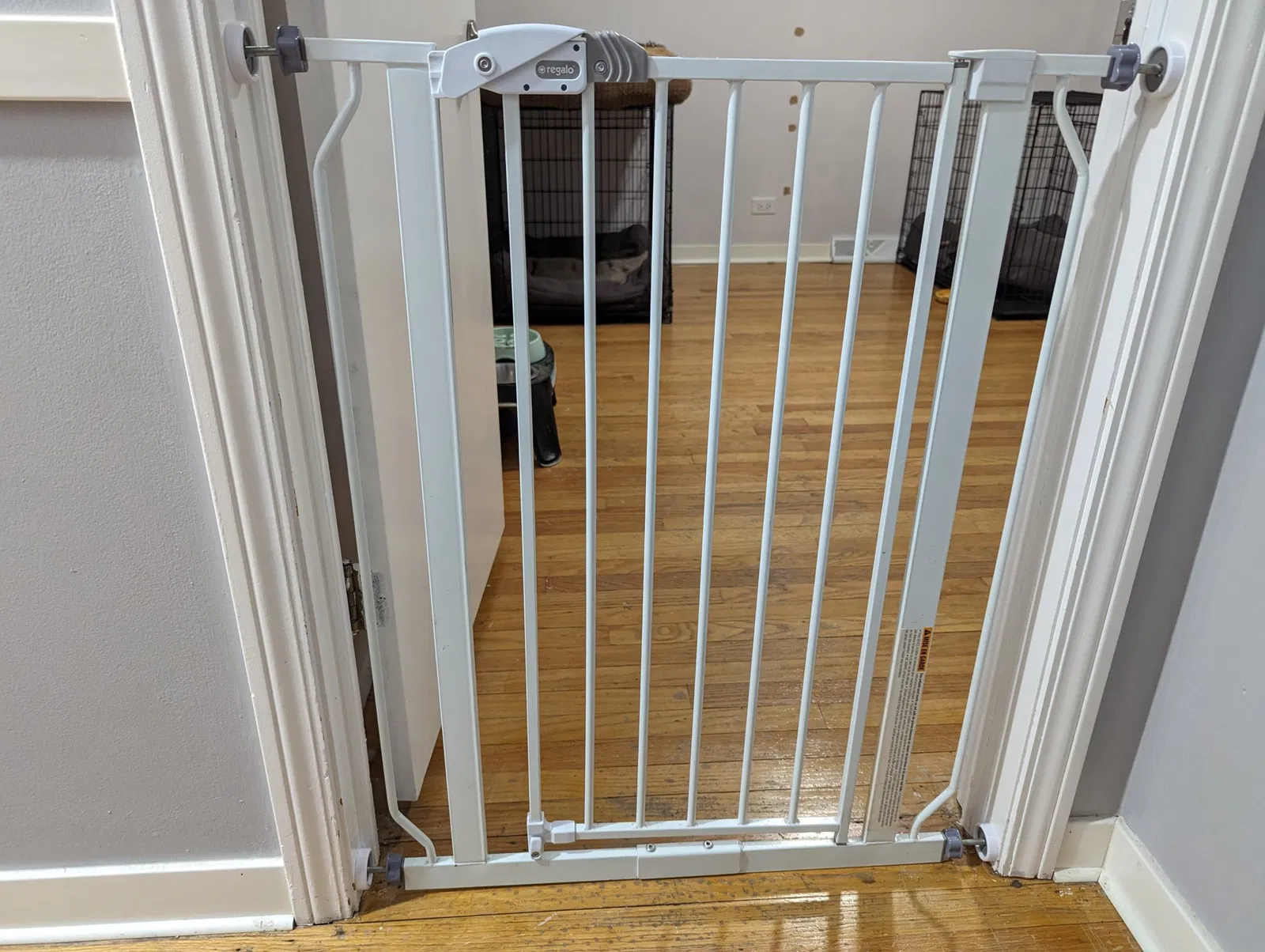

Điều này đã được thiết kế để phù hợp với Cửa An Toàn Cho Trẻ Em Regalo Easy-Step (liên kết liên kết). Bản gốc đi kèm với một cốc gắn tường, nhưng tôi đã làm mất cái của mình trong quá trình di chuyển nên tôi đã thiết kế các bộ thay thế. Các tệp nguồn có thể được sửa đổi để phù hợp với bất kỳ cửa an toàn nào khác, hãy đọc hướng dẫn bên dưới.

Lỗ vít được thiết kế cho một vít gỗ kích thước 15/64''. Hoặc ít nhất tôi nghĩ vậy, tôi đã lấy một số vít mà tôi tìm thấy và đo chúng để biết kích thước của chúng. Bạn có thể điều chỉnh kích thước lỗ, hoặc chỉ cần vặn qua lỗ.

In ấn

Hãy chắc chắn in cái này với 100% độ đầy! Phần này nếu không sẽ không đủ mạnh. Nếu bạn muốn giảm thiểu việc sử dụng filament hoặc thời gian in, bạn có thể sử dụng độ đầy thấp hơn nhưng bạn nên giữ phần đáy (phần mà chân đè lên) ở mức 100%. Bạn có thể làm điều này bằng cách đặt số lớp vỏ ngang dưới cùng của bạn là 10 lớp (hoặc bất kỳ cái gì tương ứng với 2mm với chiều cao lớp của bạn), hoặc bằng cách đặt một tấm điều chỉnh cao 2mm.

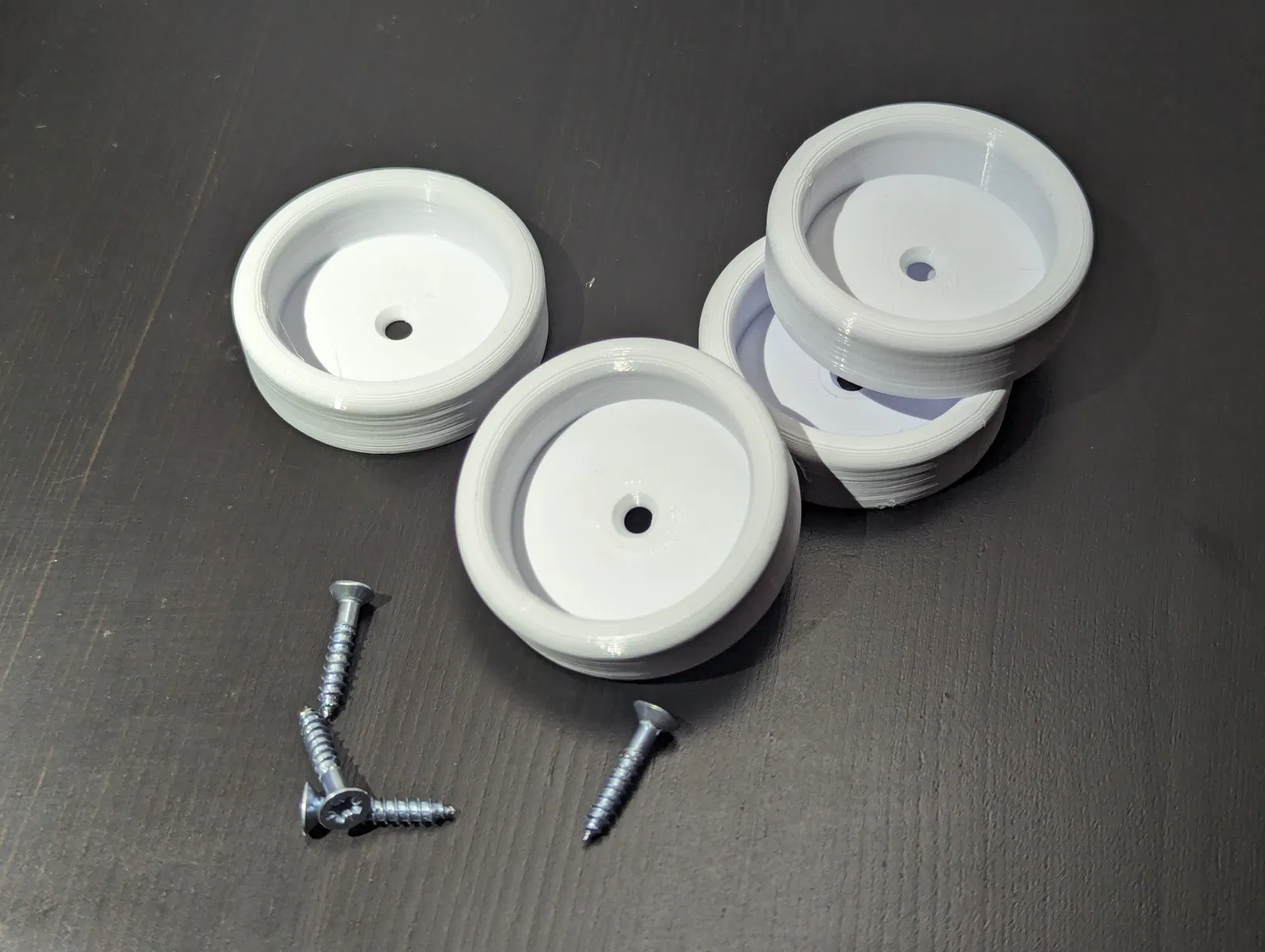

Mẫu in được chụp là:

• Creality Ender 3 S1 Pro
• Inland White PLA+
• Chiều cao lớp 0.2mm
• 100% độ đầy
• 4 biên
• Không có hỗ trợ, viền, hoặc bè

Tùy chỉnh

Bạn có thể tùy chỉnh thiết kế này để phù hợp với bất kỳ cổng trẻ em nào sử dụng chân ma sát vít tròn. Mở tệp FCStd trong FreeCAD, phần mềm miễn phí và mã nguồn mở. Nhấp vào “Parameters” bên trái, và bạn sẽ nhận được một bảng tính. Tại đây, bạn có thể thay đổi các kích thước để phù hợp với cổng trẻ em của bạn. Chỉ cần đo đường kính của chân cổng, và cập nhật giá trị đường kính trong bảng tính.

Bạn có muốn sử dụng một kích thước vít khác không? Thay đổi đường kính lỗ đầu (phần dày nhất của vít) và đường kính lỗ vít (độ dày của các ren) để phù hợp với vít bạn sử dụng.

Nếu các bộ phận in ra quá chặt, hãy tăng “tolerance” để bù đắp. Giảm tolerance nếu nó quá lỏng. Cũng tương tự với vít, nếu vít của bạn không vừa mặc dù đã đo đúng kích thước, hãy tăng tolerance để bù đắp cho việc in của bạn bị co lại.
