Giá đỡ mã hóa trục cho máy CNC PM-728VT

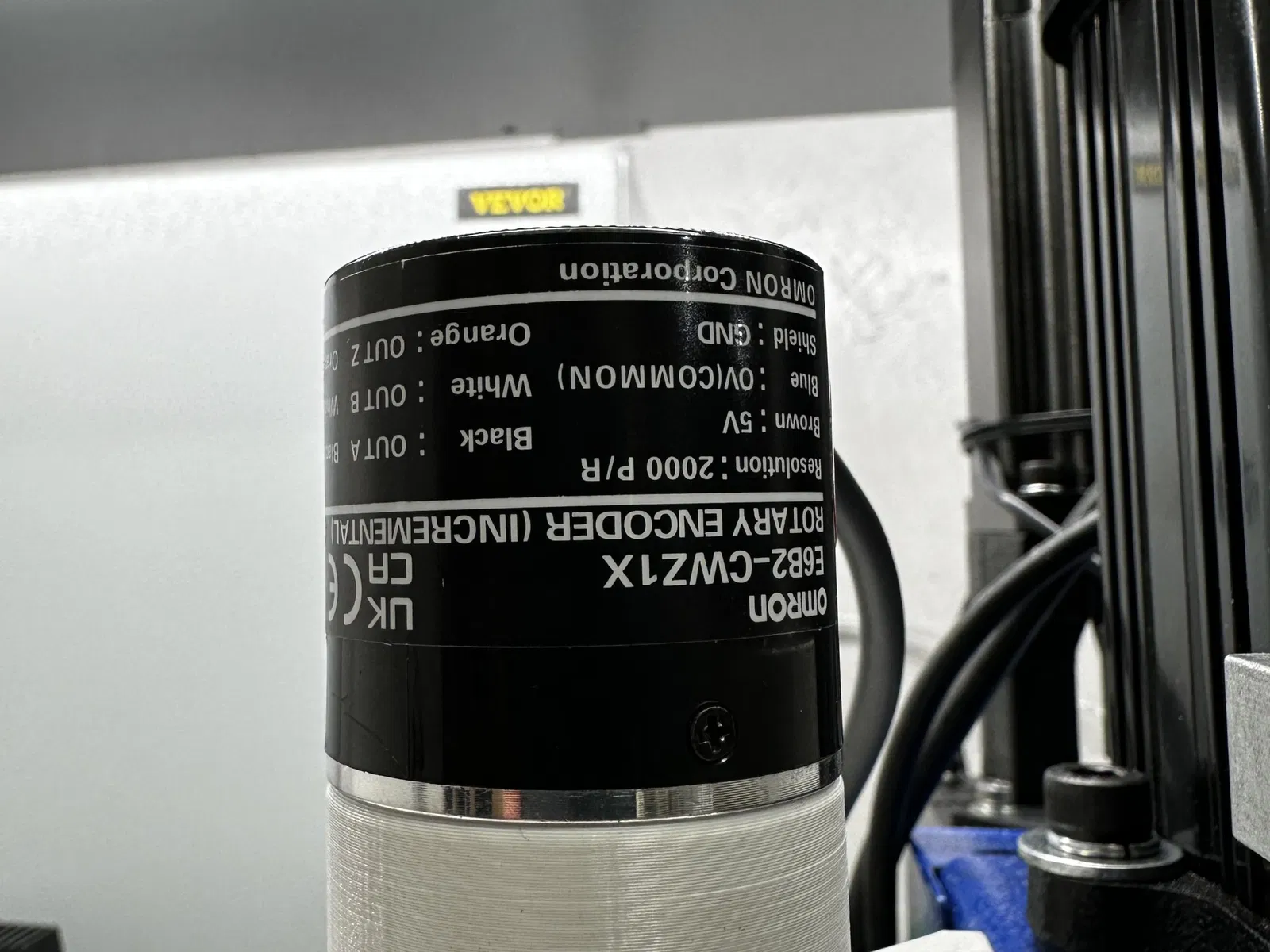

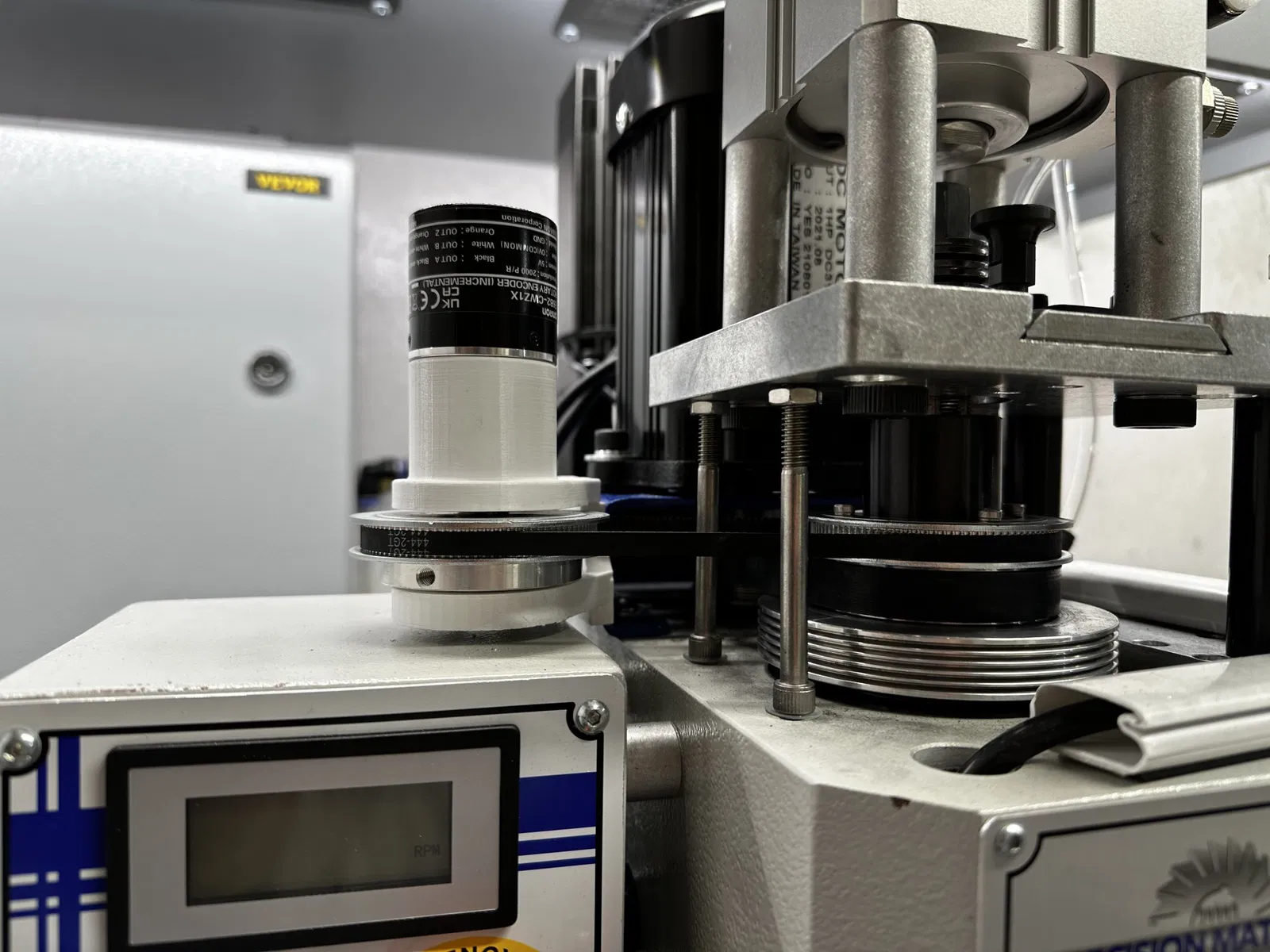

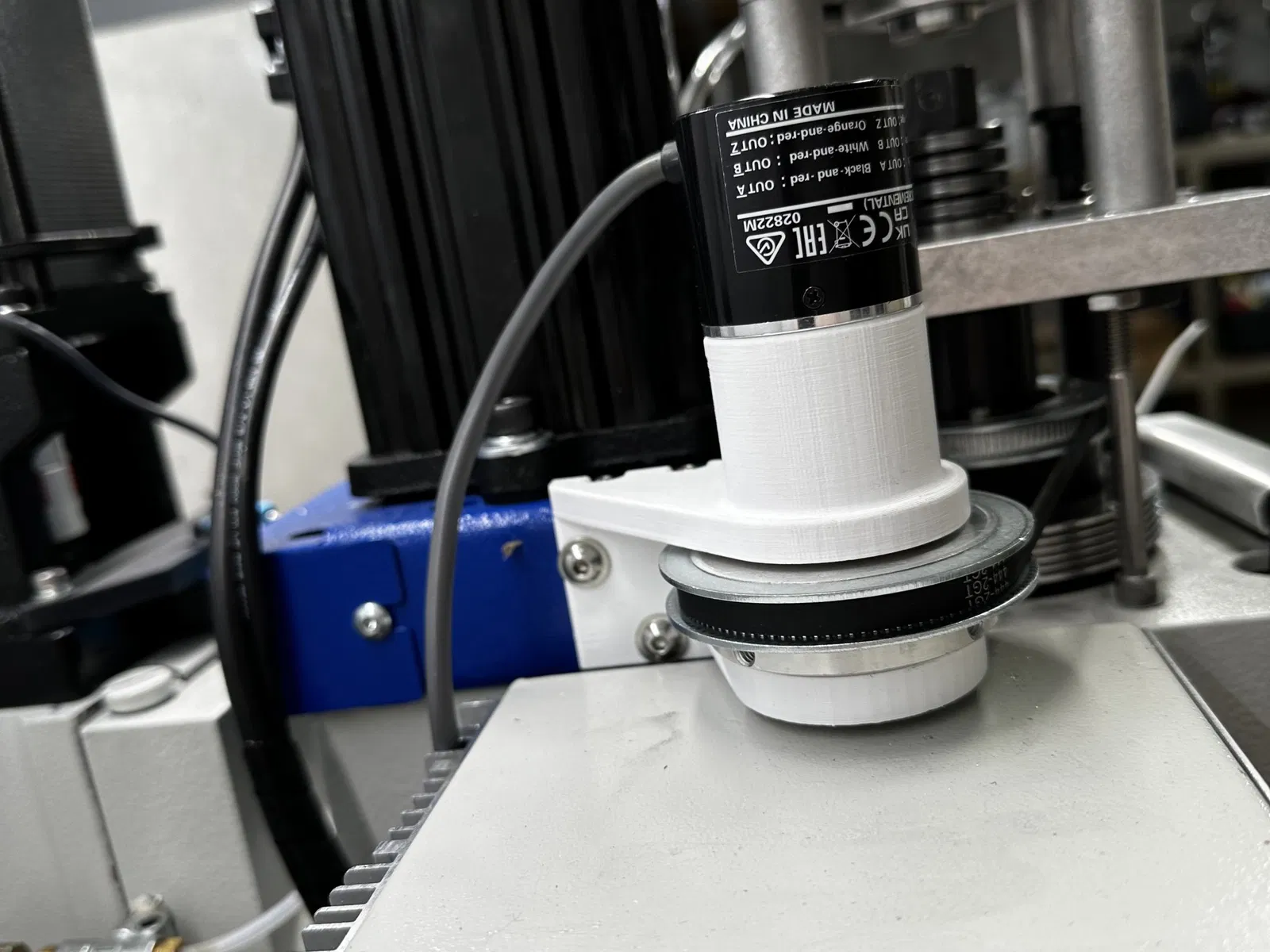

Gắn encoder cho Omron E6B2-CWZ1X trên PM-728VT.

Sử dụng khớp nối trục và các vít gắn encoder đi kèm với encoder.

Cần 2x 100T hoặc 60T GT2 Pulleys hoặc tỷ lệ tương đương 1:1 lớn hơn đường kính của pulley trên trục chính.

Cần 2x vòng bi R8-2RS Đôi được niêm phong bằng cao su kích thước 1/2 x1-1/8 x5/16 inch để chịu tải từ lực căng của dây đai.

Cần gia công tiện để làm trục cho pulley/vòng bi và để sửa đổi một trong các pulley GT2 để bắt vít vào pulley dây đai trục chính PM728. Một thiết bị khoan có thể in được được bao gồm để sử dụng với máy khoan đứng.

M4 x 14mm để cải thiện độ bền của giá đỡ tùy thuộc vào cài đặt/hướng in.

In PETG hoặc PC với 4 lớp tường và độ đầy 25%+. Phần trên (bên gắn encoder) được thiết kế để “cắt” và sau đó bắt vít lại với nhau bằng các vít M4x14mm để dễ dàng in hơn.
