Hướng dẫn bản lề theo dõi cho tủ lạnh âm tường

VI:

Một trong những móc hướng dẫn trên tủ lạnh của bà đã bị gãy do tuổi tác (hoặc sức mạnh của bà :D). Vì vậy, một bộ phận thay thế là cần thiết.

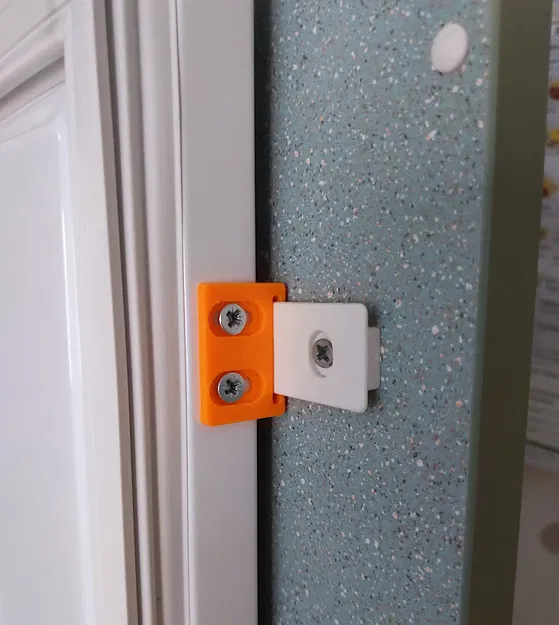

Đây là một góc dẫn hướng được sử dụng cho bản lề theo dõi trên các tủ lạnh âm tường sau các cánh cửa nội thất. Chúng hầu như giống hệt nhau về cấu trúc, với sự khác biệt duy nhất nằm ở kích thước.

Với tệp dự án đính kèm cho FreeCAD, bạn nên có thể điều chỉnh mảnh này phù hợp với nhu cầu của mình.

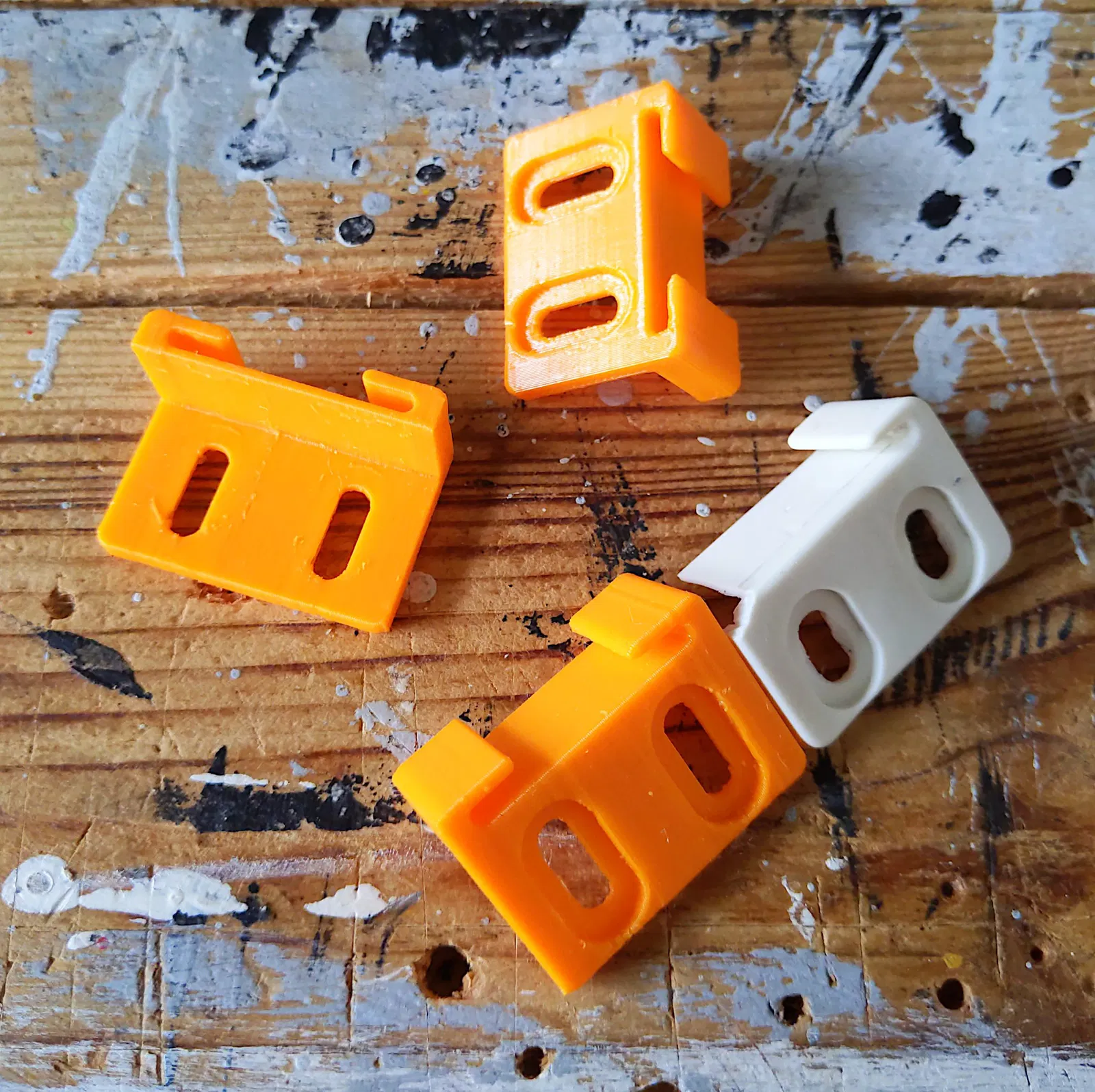

Để tăng độ ổn định, tôi đã làm cho mặt bên mà móc dẫn hướng được gắn vào dày hơn 0.20 mm.

Để có độ bền tốt, tôi khuyên bạn nên sử dụng PETG với độ đầy 100% và đặt mô hình nằm ngang để in. Do có các móc, nên cũng cần in các giá đỡ.
