Giá đỡ cuộn filament tự động quay lại nhiều cơ chế

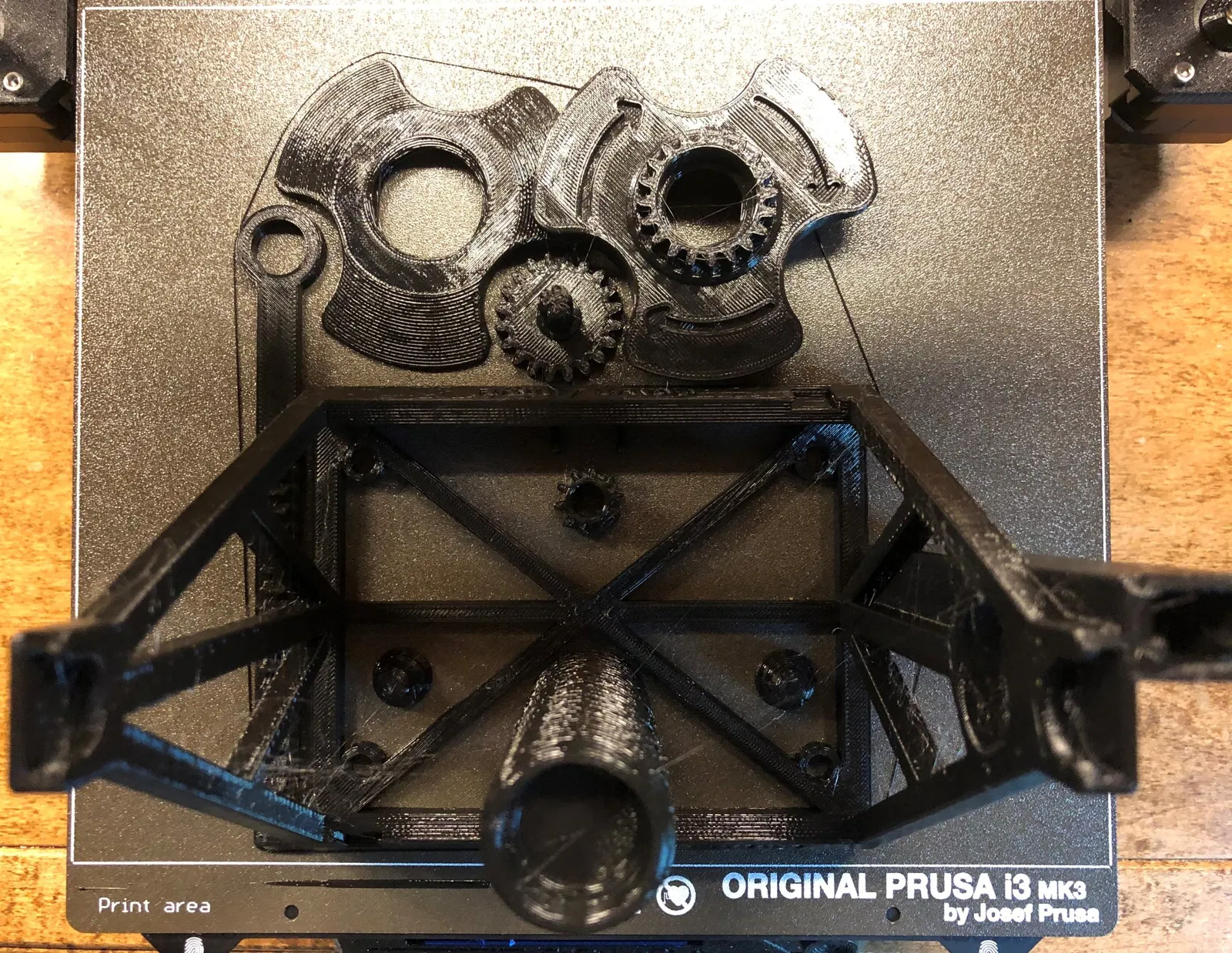

Một máy cuốn sợi nhỏ gọn và đáng tin cậy dựa trên cơ chế đối trọng tuyến tính có thể được sản xuất trong một lần in kéo dài 11 giờ.

Cung cấp một giải pháp quản lý sợi hoàn chỉnh loại bỏ nhu cầu về bộ đệm sợi tốn không gian và khó khăn trong việc tải.

Cung cấp nhiều tùy chọn gắn PTFE hỗ trợ một loạt các cấu hình cuộn, MMU và máy in.

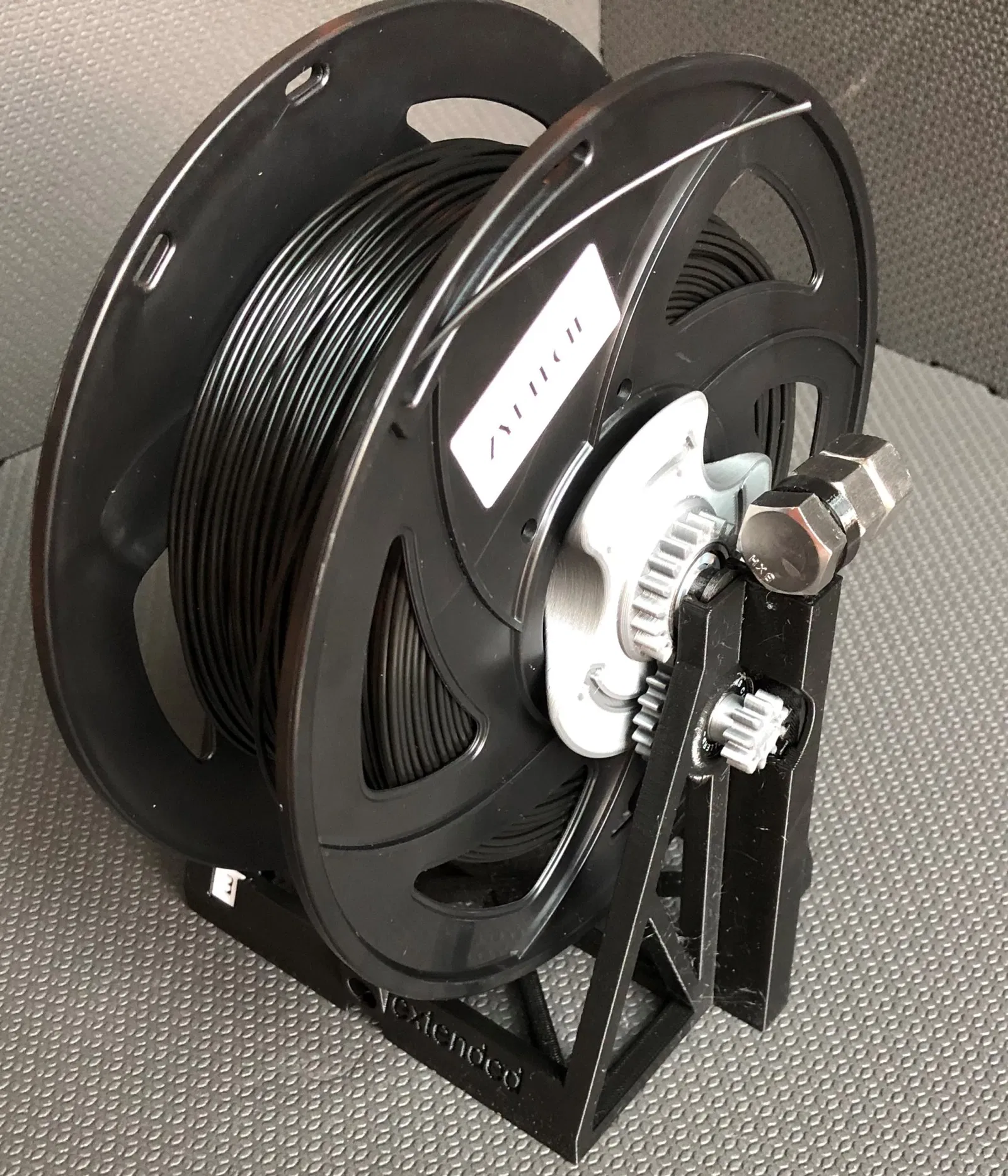

Máy cuốn này hỗ trợ các cuộn sợi với các kích thước sau:

• đường kính lên đến 235mm
• chiều rộng lên đến 90mm
• đường kính trục từ 50mm đến 75mm

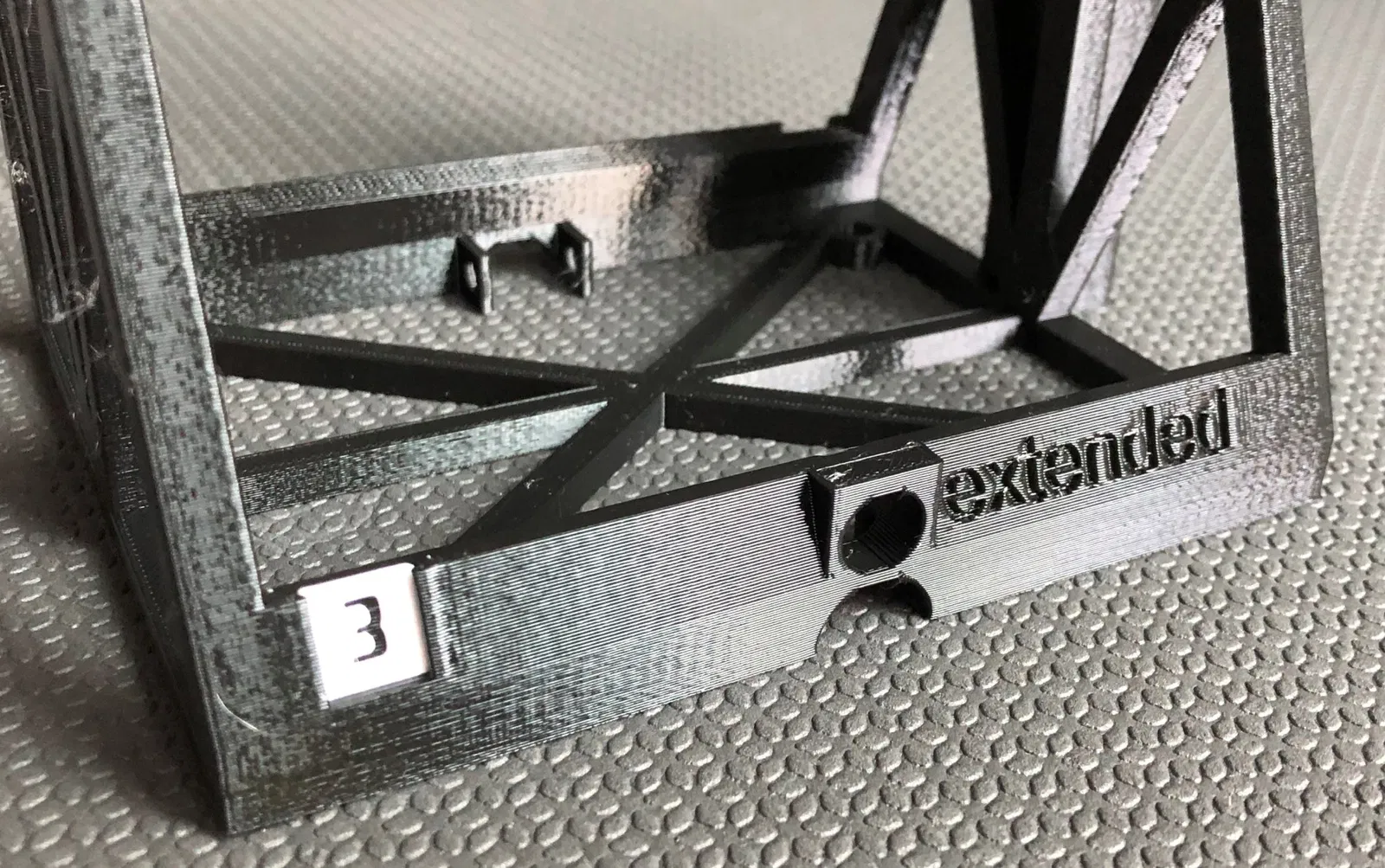

Chân đế đi kèm trong thiết kế này hỗ trợ ba cơ chế cuốn khác nhau:

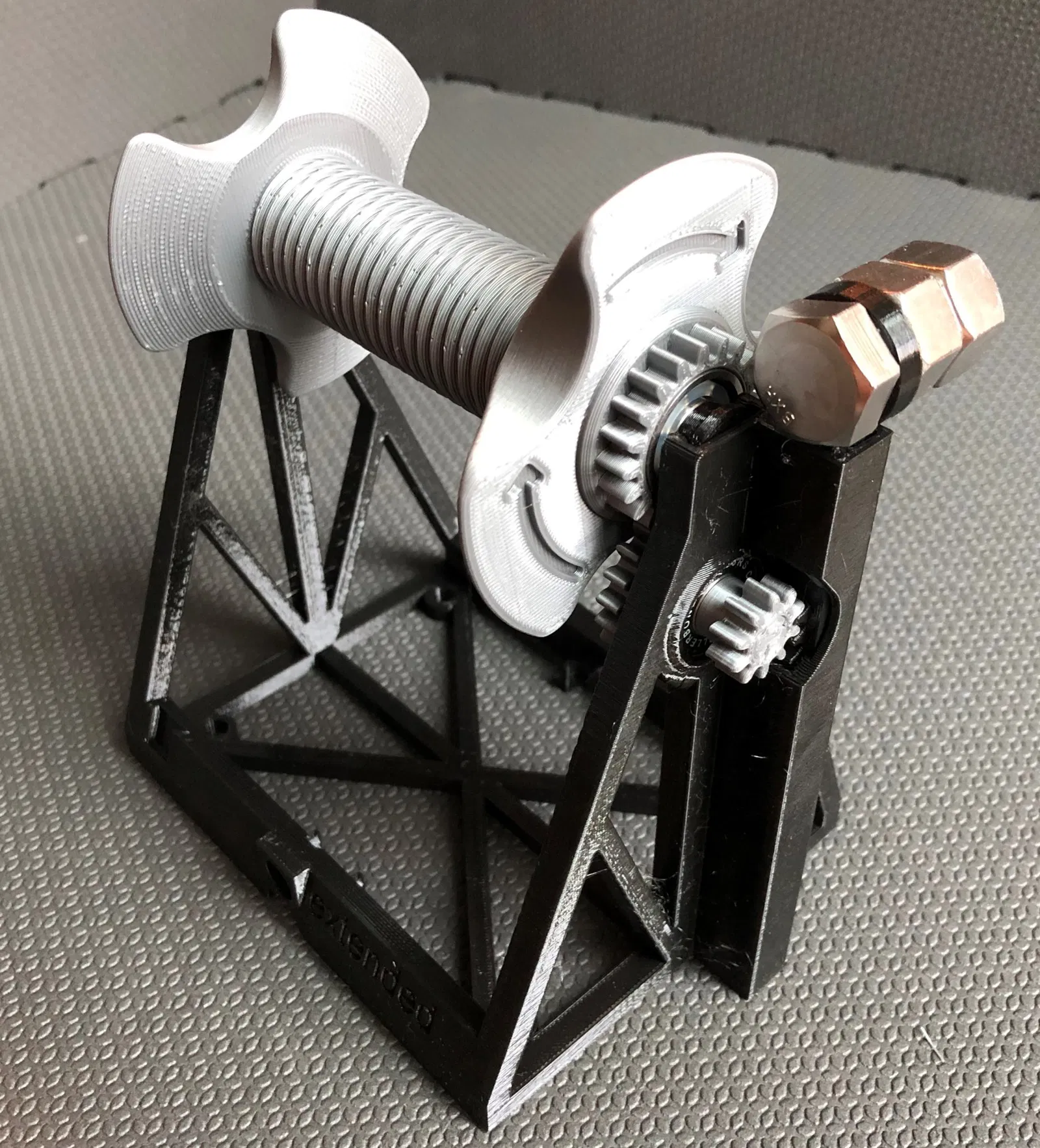

• Cơ chế đối trọng tuyến tính theo dõi dọc và bánh răng (bao gồm trong thiết kế này)
• Trục cuốn lò xo đa năng được thiết kế bởi Vincent Groenhuis
• Cơ chế tay cuốn của Martin Hoffman

Hy vọng của tôi là một chân đế hỗ trợ ba cơ chế cuốn sẽ khuyến khích nhiều người hơn in và thử nghiệm một giải pháp cuốn như một phần của việc triển khai MMU của họ.

Các bộ phận không in duy nhất cần thiết là:

• ba vòng bi 608

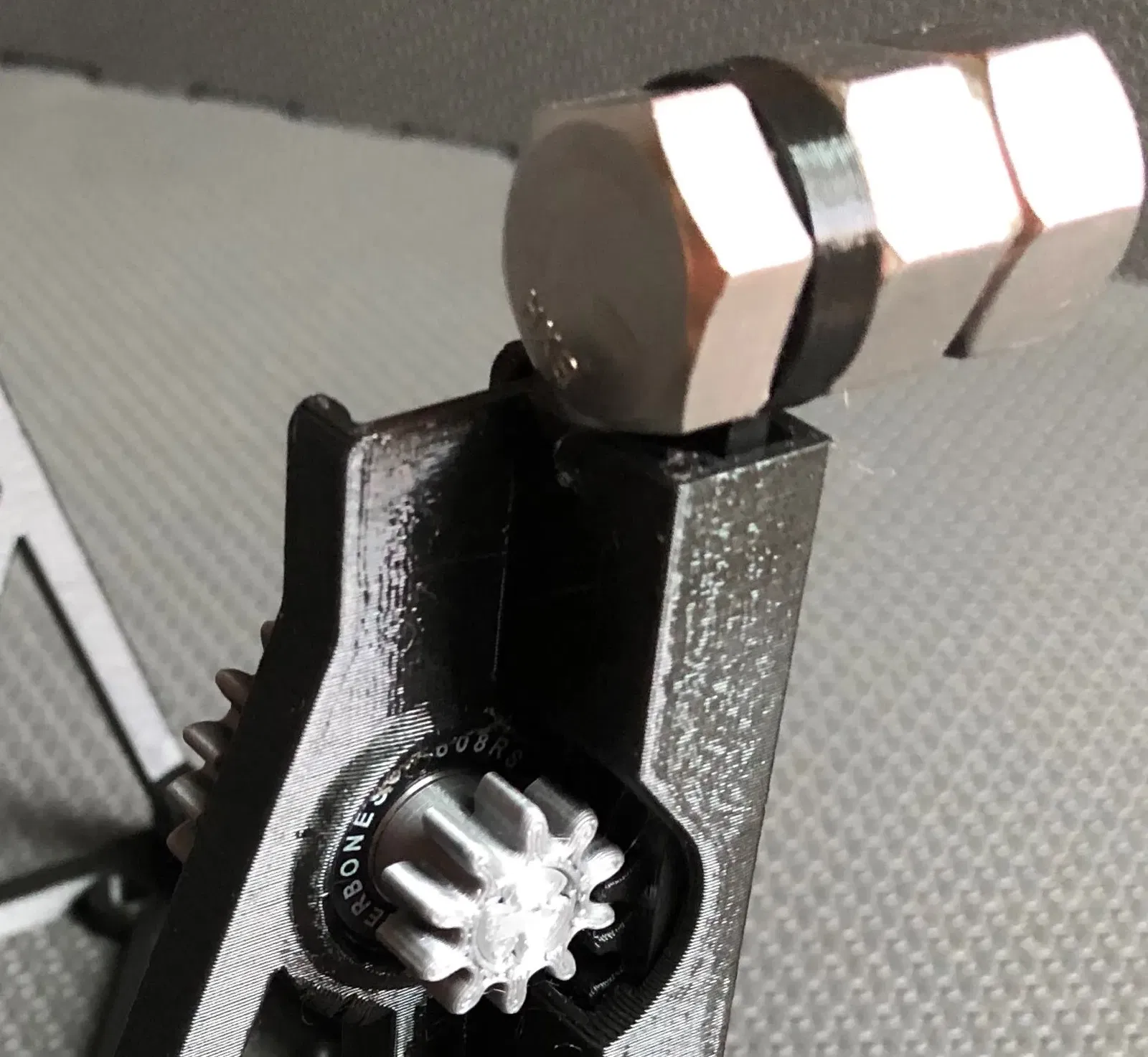

• một đối trọng (một con ốc 0.5" hoặc 12mm và đai ốc thường được sử dụng)

Thiết kế này được lấy cảm hứng từ những công trình trước đó của Vincent Groenhuis và Martin Hoffmann.

Vui lòng xem trang thingiverse để biết thêm chi tiết.
