Vỏ cho thước đo cảm biến SKF 729865 B

3 tệp:

Tôi đã tải lên 3 tệp, một biến thể cho phần dưới và hai biến thể cho phần trên. Một cái có văn bản và một cái không có.

Độ dung sai

Tôi đã thiết kế các phần với khoảng trống 0.2mm giữa các bề mặt trượt, vì vậy chúng trượt lên nhau chỉ với một lượng ma sát nhỏ.

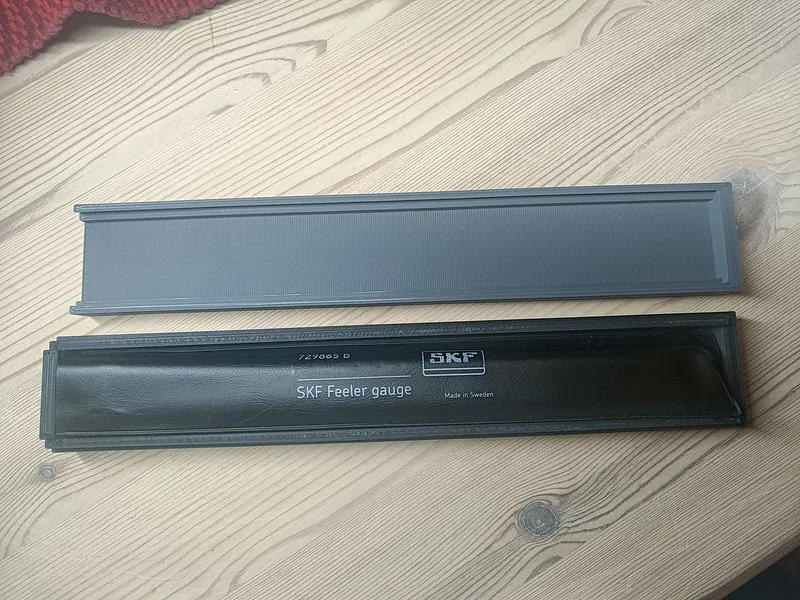

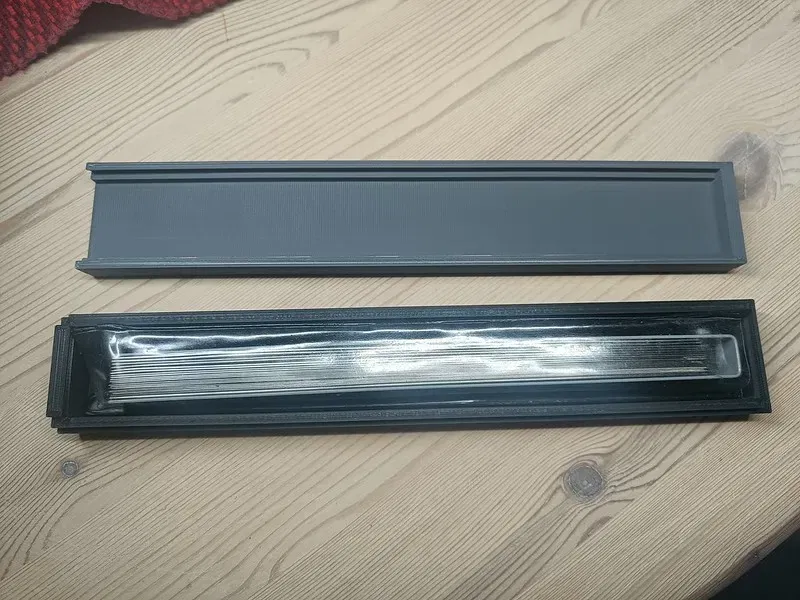

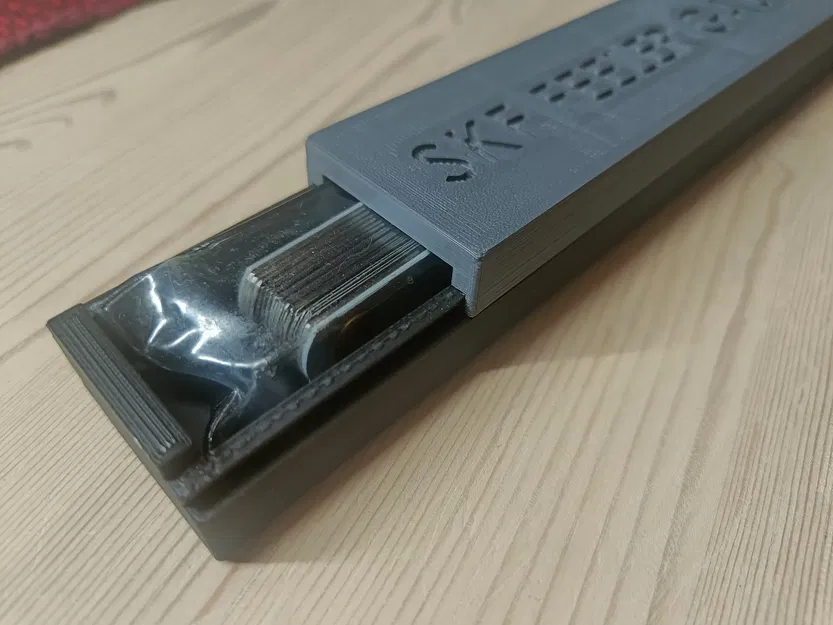

Về các bức ảnh:

Mô hình trong các bức ảnh có tường mỏng hơn một chút. Tôi đã thêm 1mm vào mỗi bên có rãnh, để tăng cường độ bền.

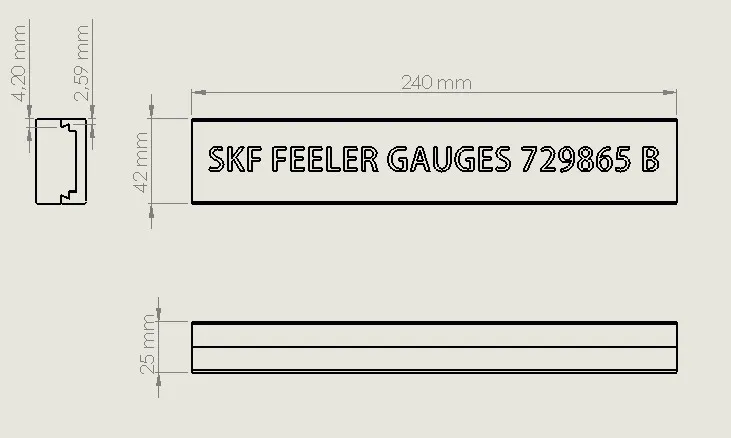

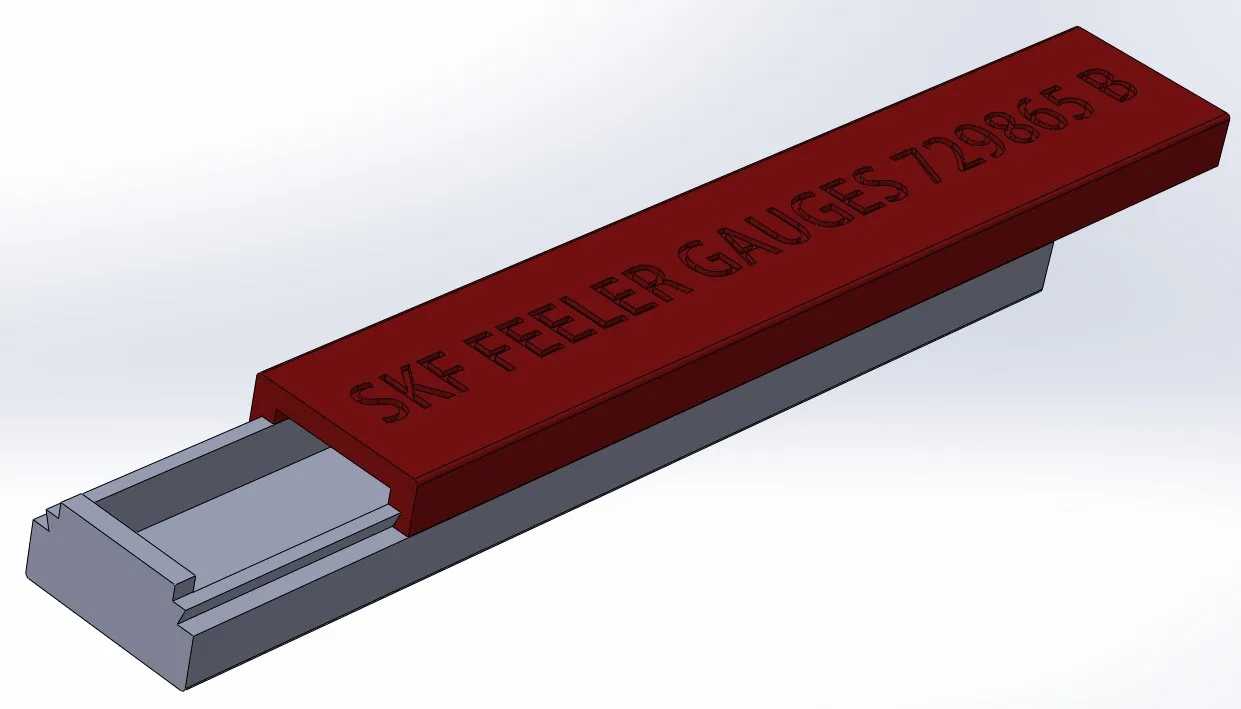

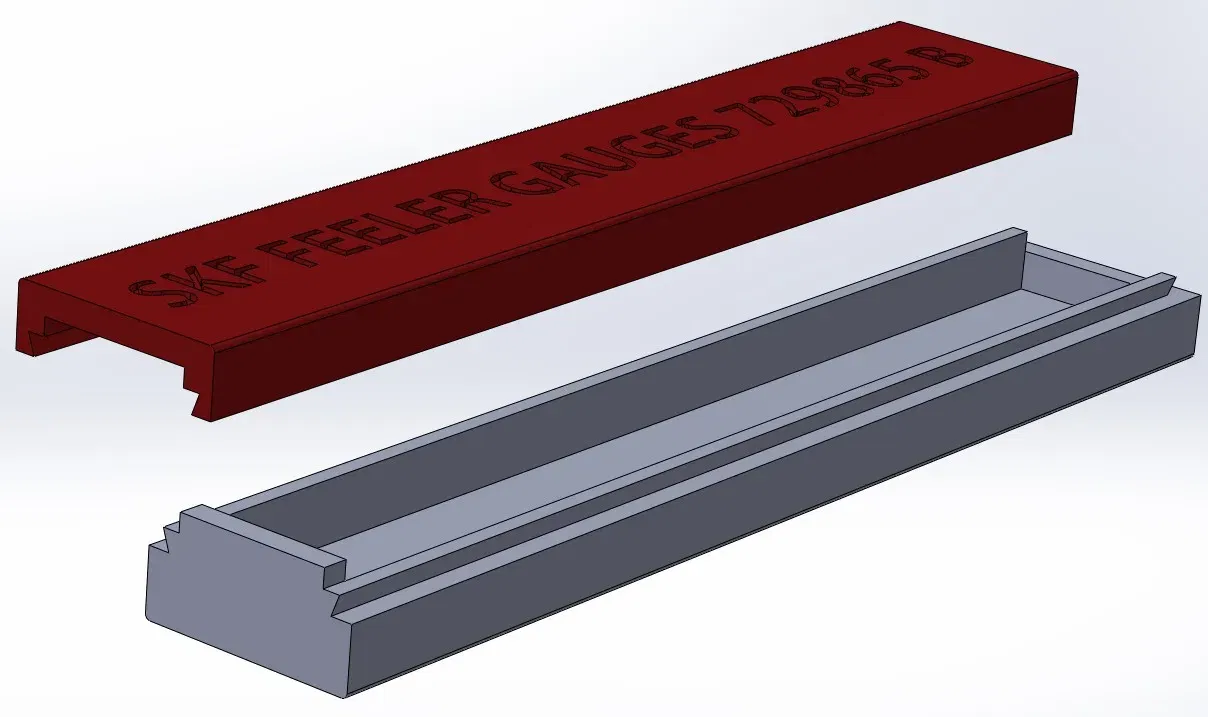

Các bức tranh CAD cho thấy độ dày tường chính xác.

Cài đặt in được đề xuất:

Vật liệu in: PLA

Miệng phun: 0.4mm

Chiều cao lớp: 0,2mm

Tỷ lệ lấp đầy: 15% Gyroid

Số lượng đường viền tường: 3

Lớp dưới & trên: 6

Hỗ trợ: Không

Thời gian in:

Khoảng 1h & 20 phút cho mỗi phần trên máy Elegoo Neptune 4 của tôi @ 250mm/s.

Tổng cộng 2 giờ & 40 phút
