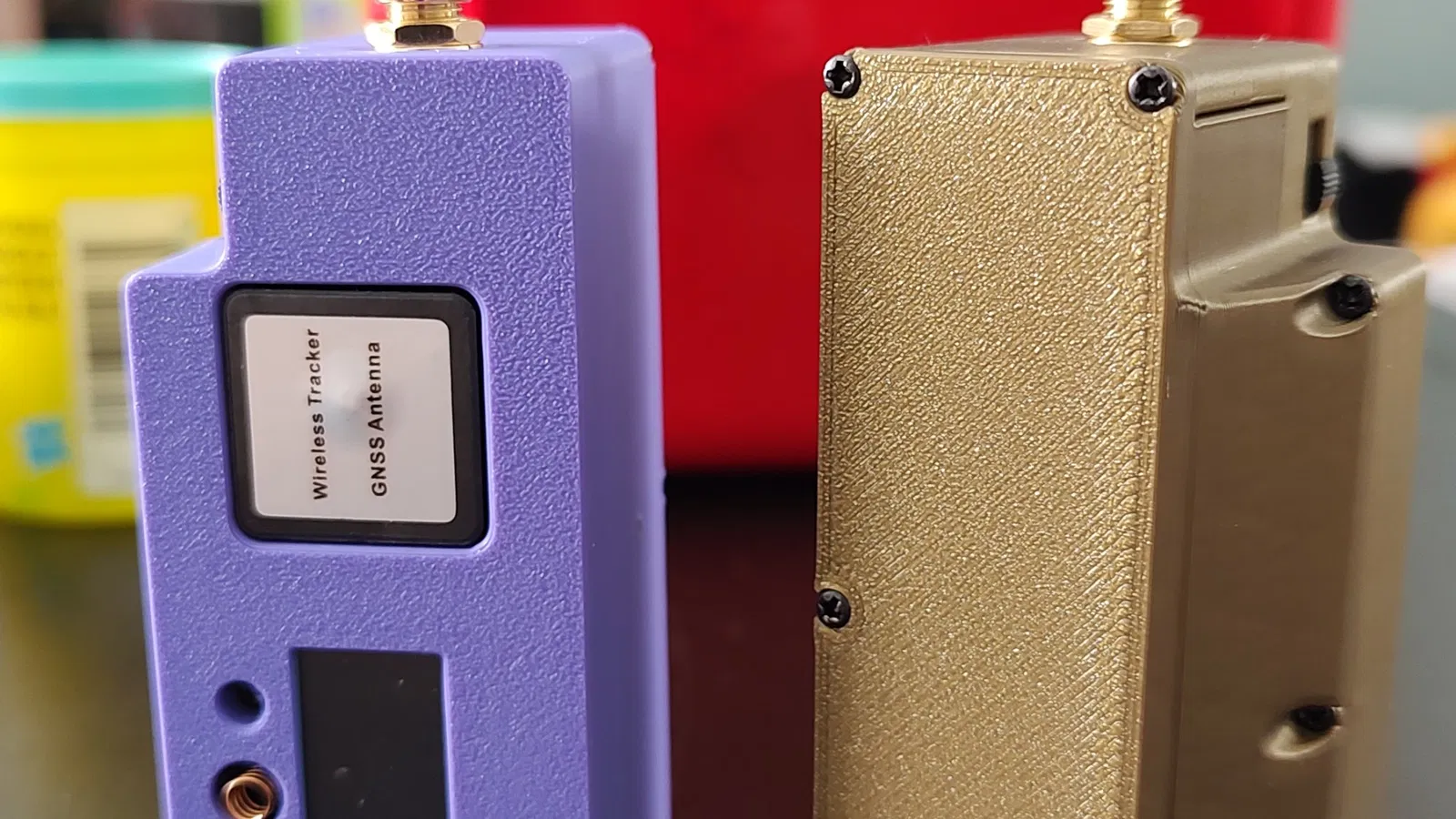

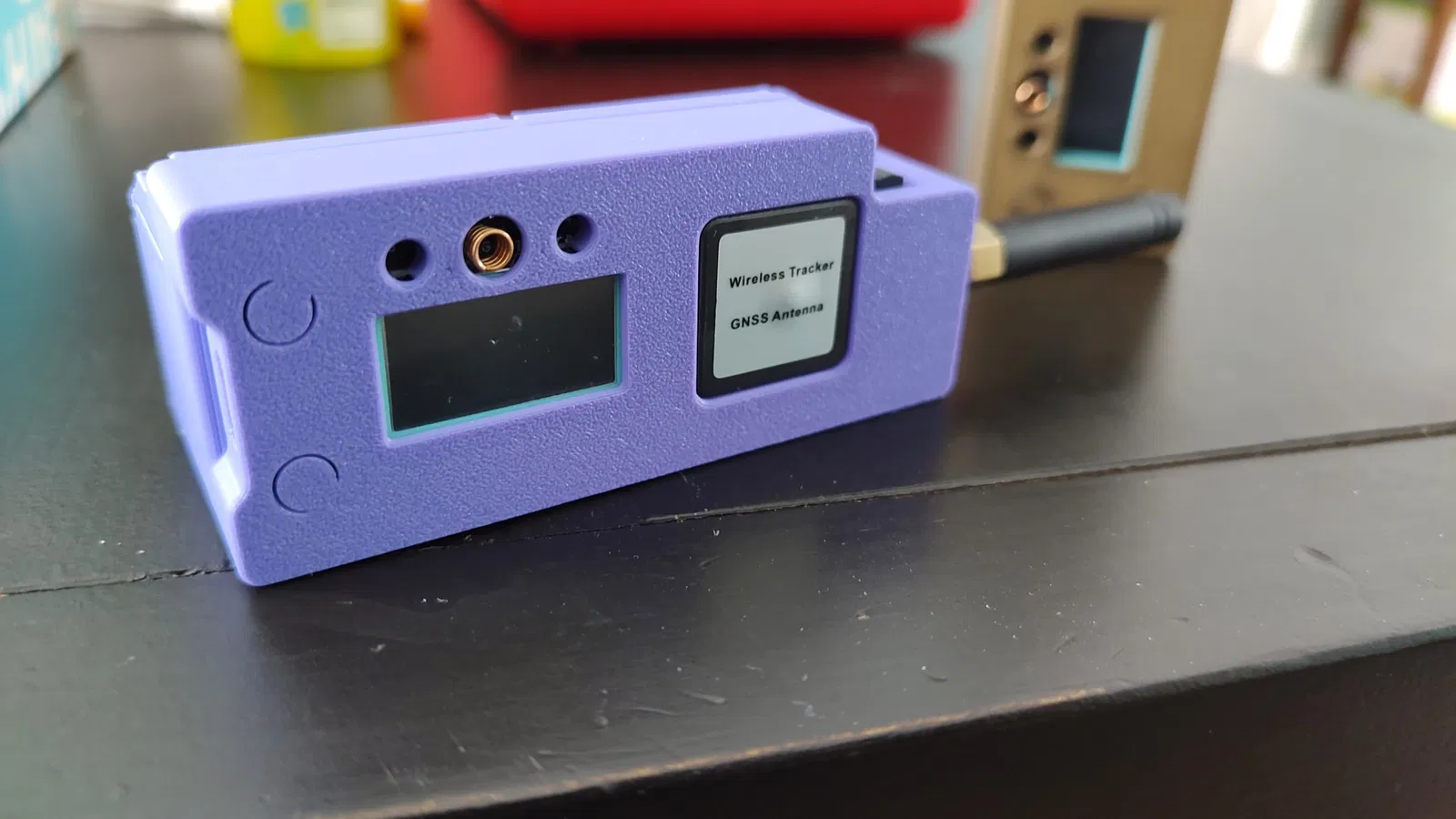

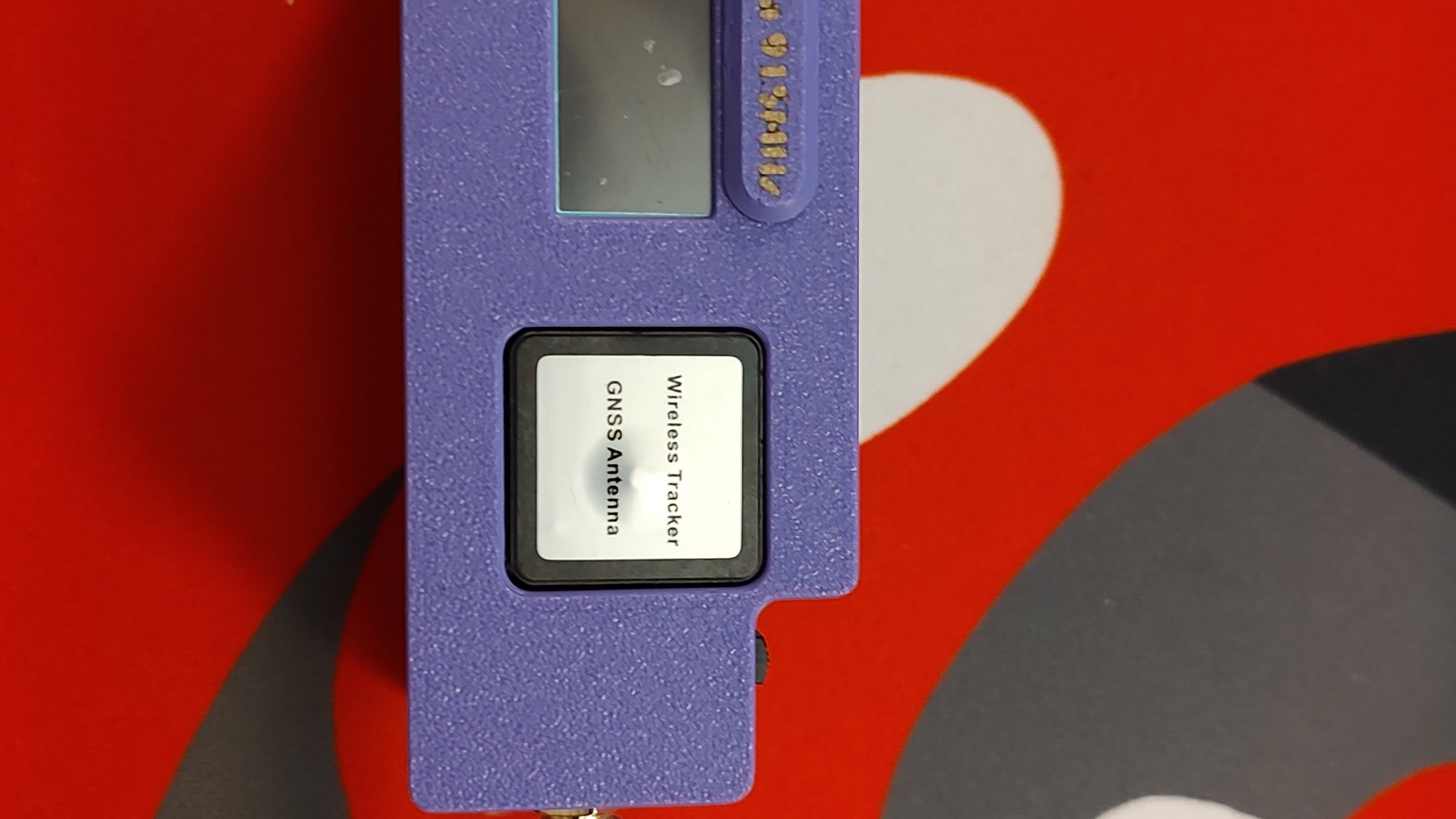

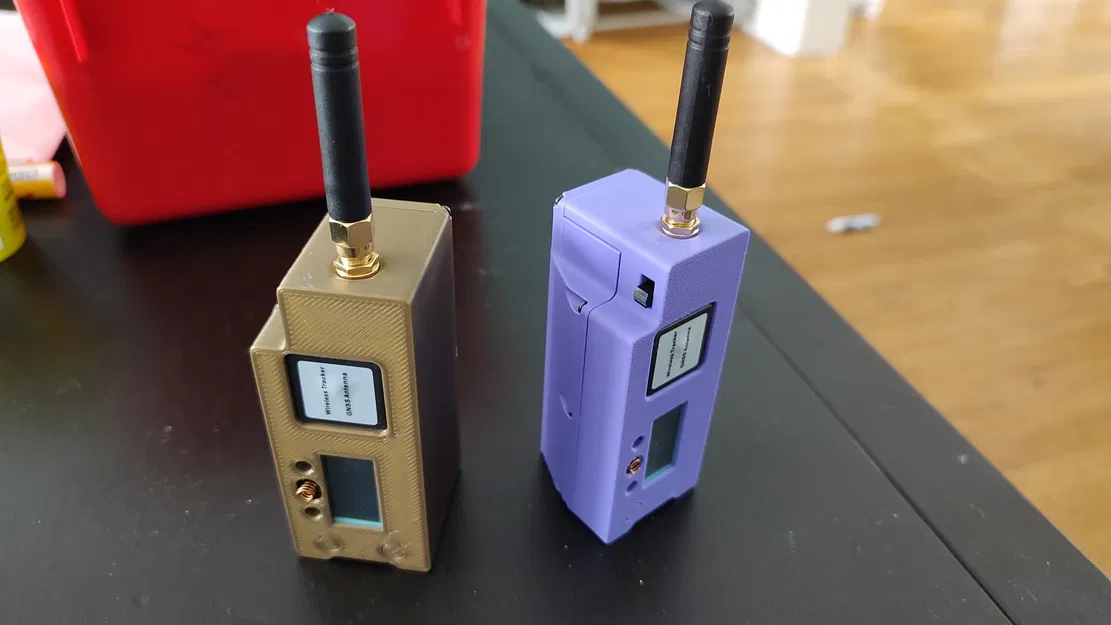

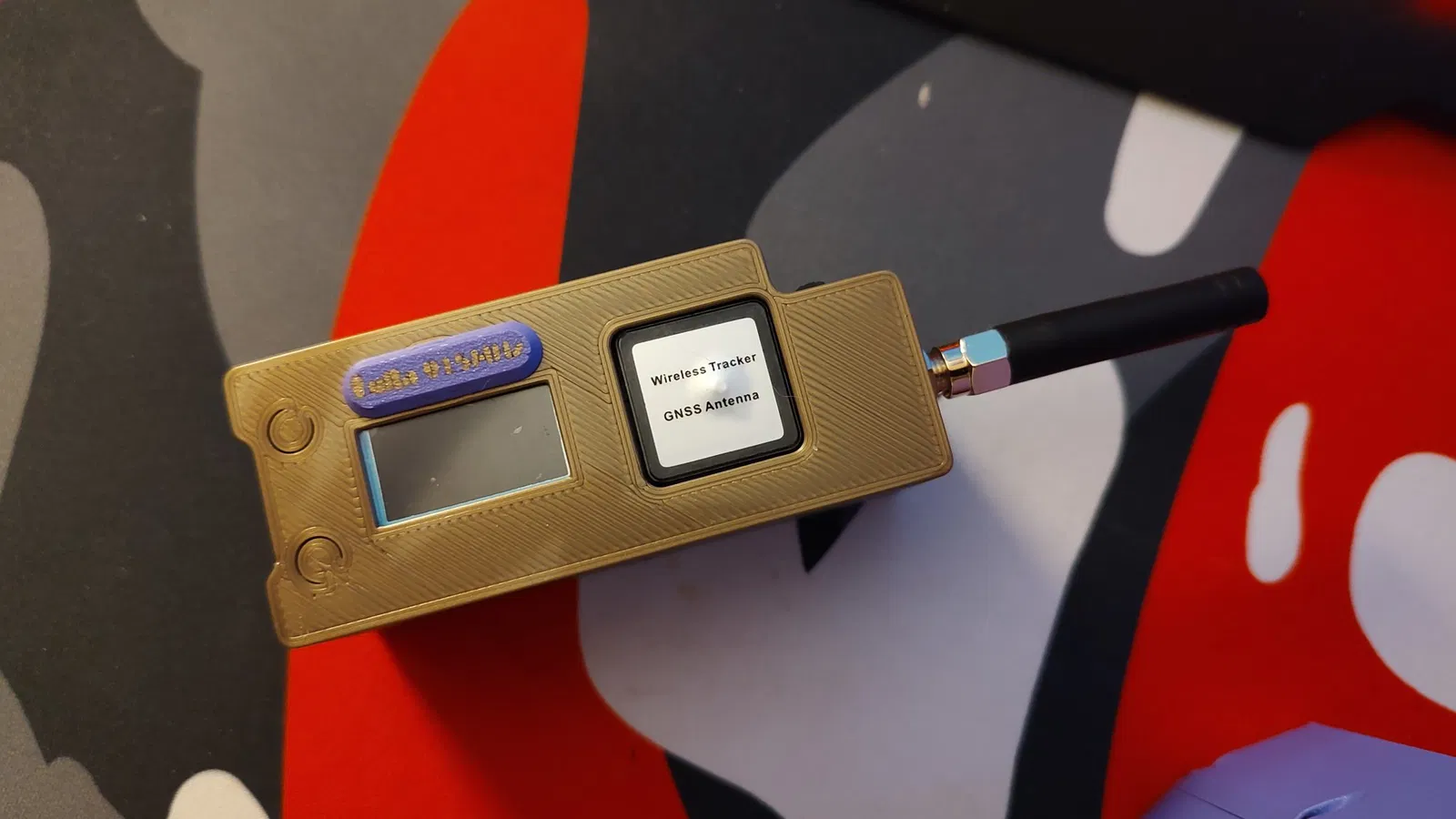

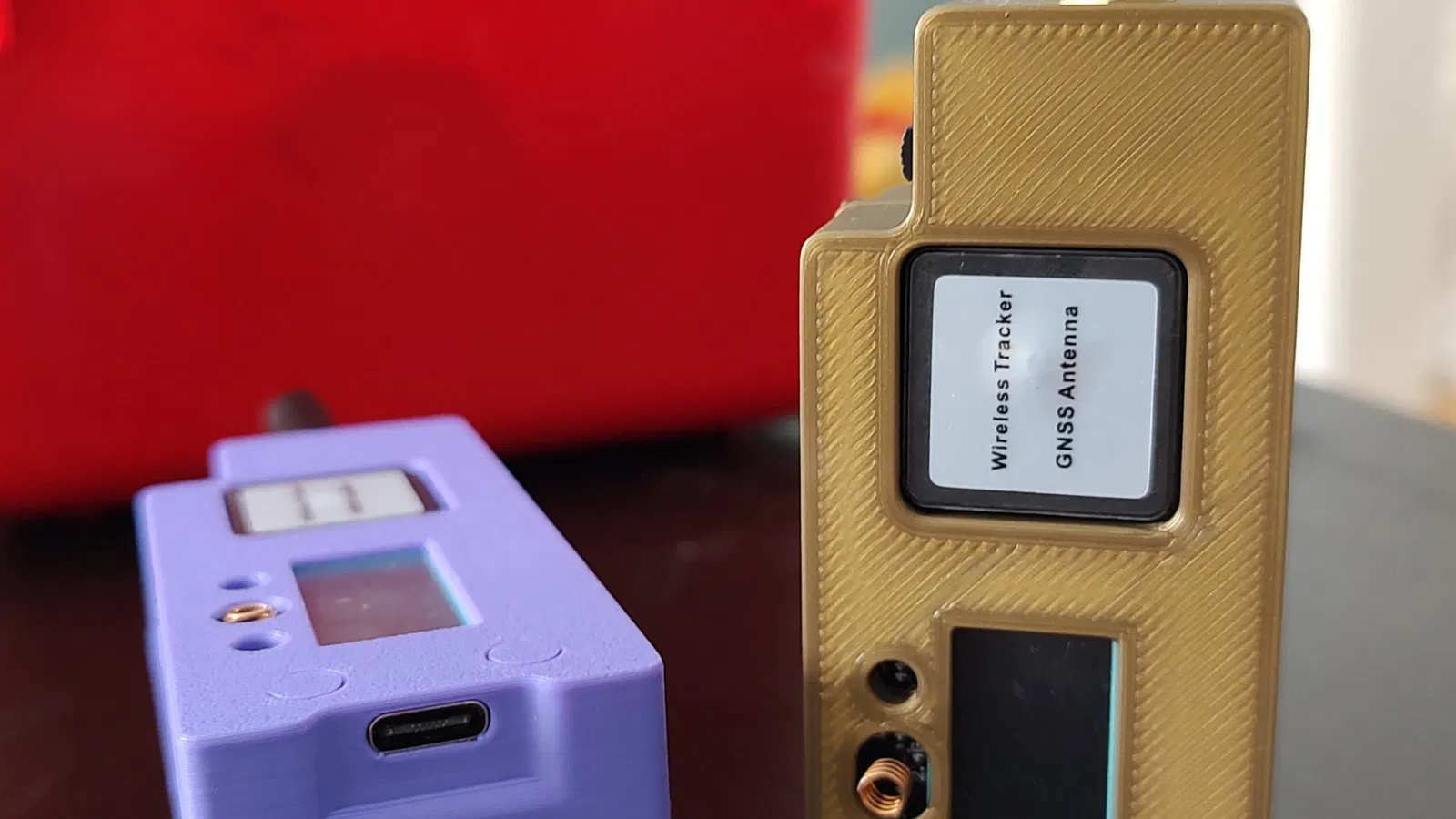

Vỏ bảo vệ cho bo mạch Heltec Tracker V1.1 với hỗ trợ pin 18650

In trên Bambu P1S với cấu hình in Standard hoặc Optimal. Tôi chỉ đã thử PLA cho bản xây dựng này cho đến nay. Xin lưu ý rằng các kích thước là khá chặt chẽ để đảm bảo sự vừa vặn tốt.

Cập nhật firmware Meshtastic vào bo mạch của bạn, lắp vỏ và chọn pin 18650 của bạn và tận hưởng!

Các bộ phận cần thiết

• 1 X Heltec Tracker (915MHz cho Mỹ và Canada)

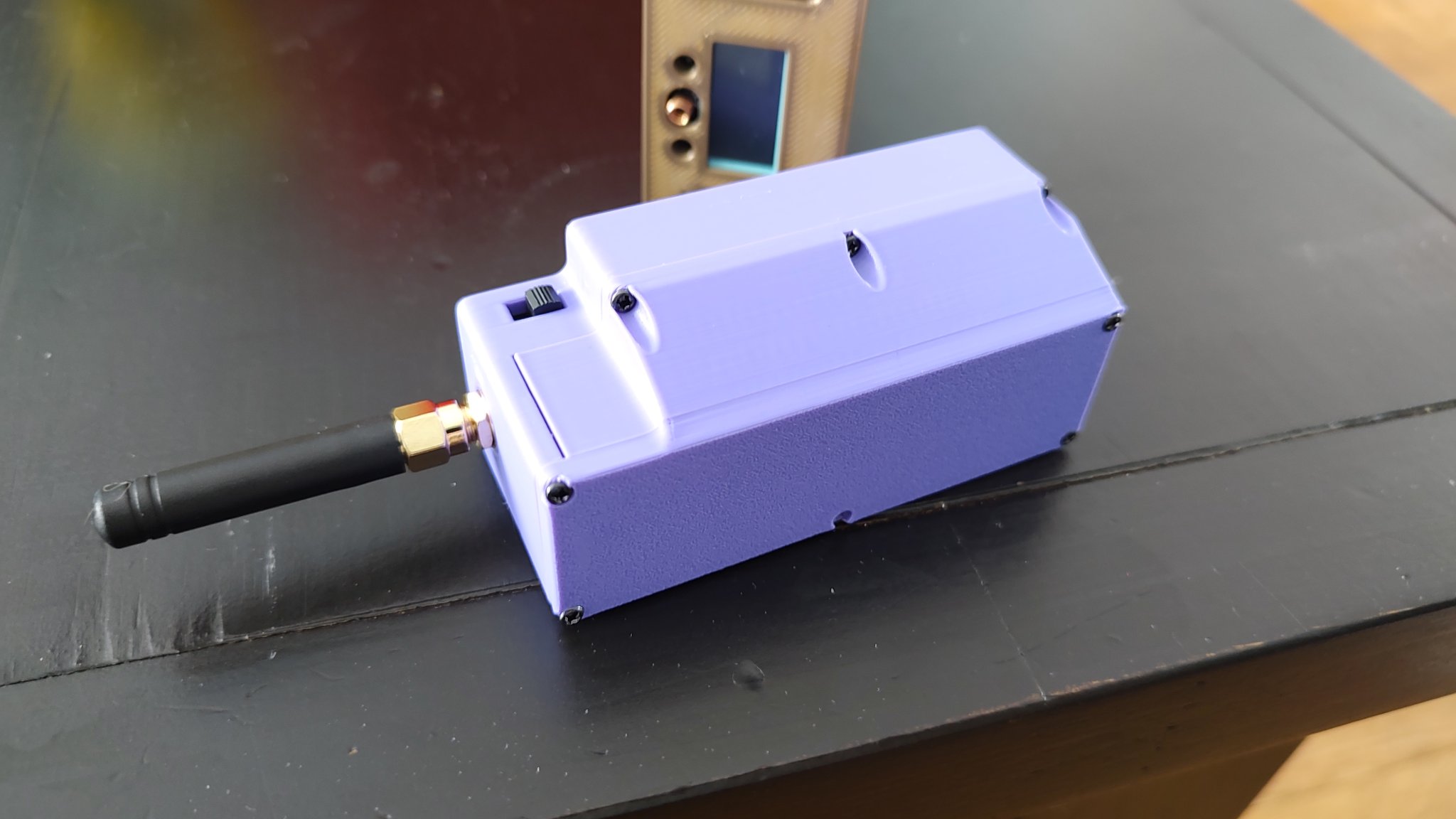

• 1 X Công tắc (Tùy chọn, nhưng có một khe cắt cho nó)
• 1 X Giá đỡ pin 18650
• 8 X Vít M1.7*6 (Tôi chỉ có những cái này nằm xung quanh, những cái khác có thể phù hợp)
• Dây (Bạn có thể sử dụng những gì đi kèm với Tracker và Giá đỡ pin)
• Súng hàn/Chất hàn/Dung dịch hàn
• Keo nóng (Tôi đã thêm một giọt vào bốn góc của bo mạch, công tắc và giá đỡ pin)

Điện dây

Điện dây khá đơn giản, chỉ cần kết nối một trong các đầu dây pin với công tắc, sau đó đầu dây tương ứng với đầu nối đi kèm với bo mạch. (Tôi khuyên bạn nên sử dụng dây nối đất, xem bên dưới)

Tôi đã bao gồm công tắc để tôi có thể chắc chắn rằng bo mạch không rút pin khi không sử dụng, nhưng có một tùy chọn tắt phần mềm với Firmware Meshtastic nếu bạn chọn không thêm công tắc.

Xin hãy đảm bảo rằng bạn không làm ngắn mạch đầu dương của pin với đầu nối ăng-ten vì nó được nối đất qua bo mạch. Điều đó có thể tạo ra một tình huống nguy hiểm cho pin của bạn và có thể phá hủy tất cả phần cứng của bạn.

Vấn đề đã biết - Sẽ được giải quyết trong bản sửa đổi trong tương lai

• Nút bấm không nhất quán

Vị trí nút bấm trên các bo mạch Heltec dường như không nhất quán từ bản này sang bản khác vì một trong những bo mạch của tôi hoạt động hoàn hảo với thiết kế này và bo mạch khác thì khó khăn khi bấm. Tôi sẽ thay đổi thiết kế của các nút bấm trong một bản sửa đổi trong tương lai vì chúng không lý tưởng.

• Vị trí ăng-ten cuộn không nhất quán

Ăng-ten cuộn ở mặt trước của hai mẫu của tôi khác nhau vài milimét. Tôi đã tạo một khe hoạt động tốt cho hai bo mạch của mình nhưng với kích thước mẫu nhỏ như vậy, tôi không chắc rằng các bo mạch khác có thể gặp vấn đề về kích thước. Tôi có thể mở rộng khe nếu ai đó gặp vấn đề.

• Văn bản cho Cài đặt Filament Kép

Bạn sẽ nhận thấy rằng có văn bản trên mỗi thành phần. Tôi thấy máy in của tôi làm hỏng văn bản ở kích thước này nên tôi không khuyên bạn nên cố gắng sơn nó màu khác trừ khi bạn cảm thấy tham vọng. Tôi đã tạo một dấu nổi sâu 0.01mm nên nếu bạn cắt bình thường và không thay đổi màu sắc, máy in của bạn sẽ chỉ bỏ qua văn bản.

Tôi rất muốn nghe bất kỳ phê bình hoặc gợi ý nào để cải thiện. Tôi có thể sẽ đăng một bản sửa đổi để giải quyết các vấn đề đã biết trong vài tháng tới khi tôi có thời gian rảnh.

Nếu bạn muốn sử dụng mô hình này cho mục đích thương mại, xin vui lòng liên hệ để biết chi tiết. Tôi cũng sẵn sàng tạo ra các thiết kế mới cho các ứng dụng thương mại nếu cần.

Cảm ơn bạn!
