Công cụ đo khoảng cách quay và E-steps dễ dàng

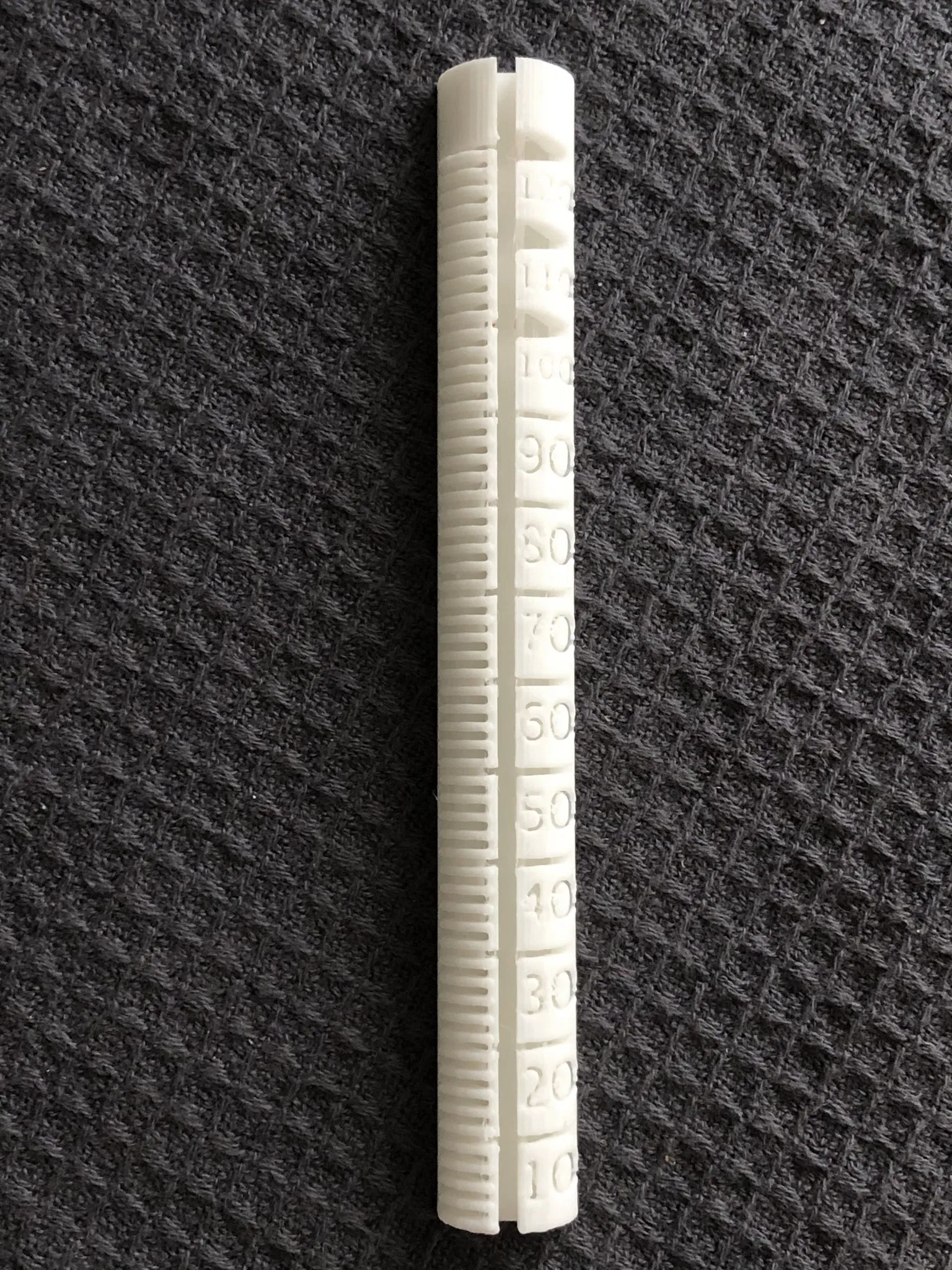

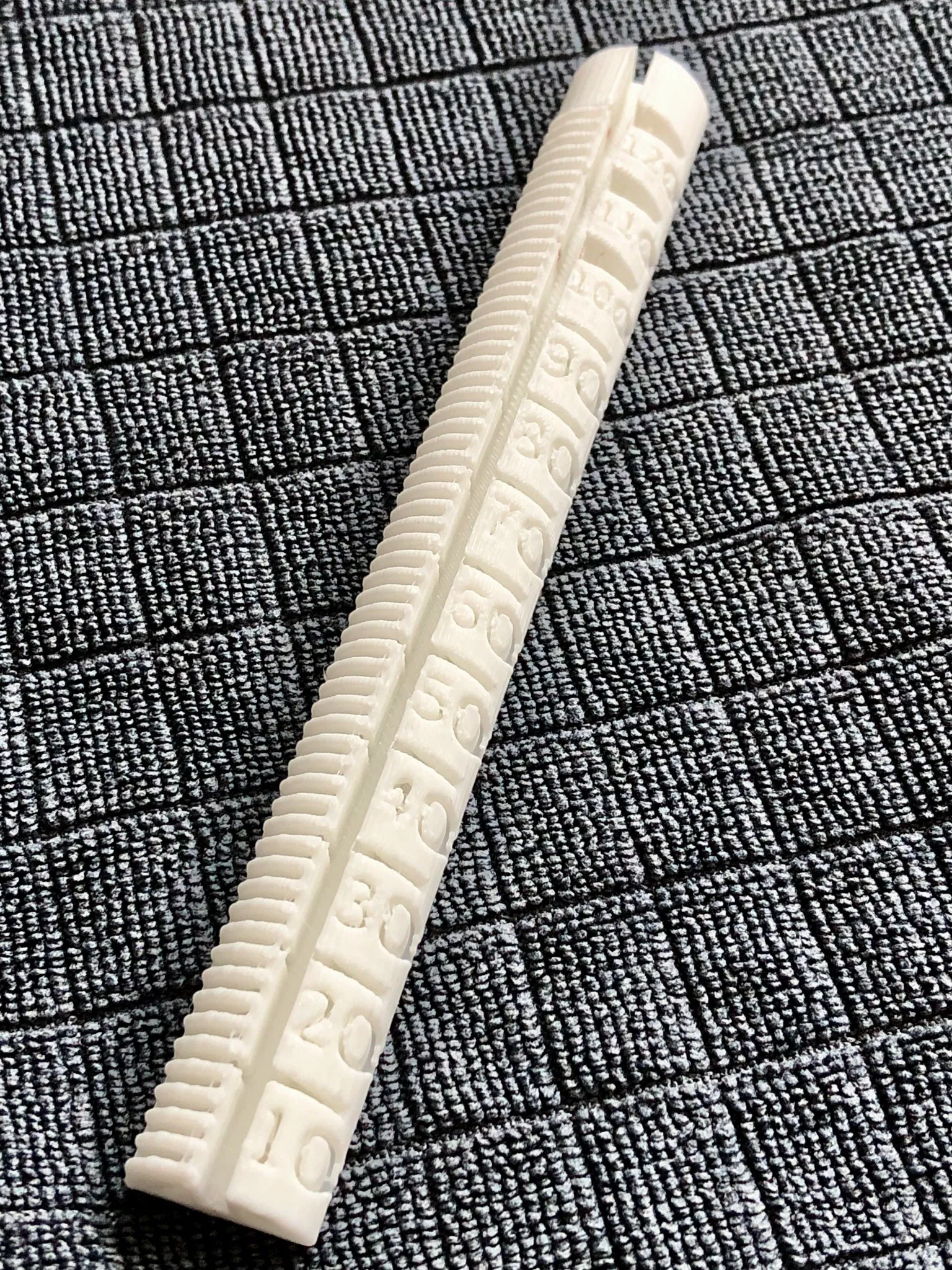

Xin đừng quên thích - Tôi muốn nhận Prusameters của mình! 😄 ###################################### Tôi yêu những công cụ tốt, nhưng đã hơi điên cuồng khi sử dụng thước kẹp đẹp của mình để hiệu chỉnh e-steps/khoảng cách quay, vì tôi nhận được kết quả không nhất quán khi đo lại. Công cụ này có nhiều ưu điểm cho nhiệm vụ này so với thước kẹp, vì nó dễ cầm nắm và xử lý hơn, luôn đảm bảo điểm đo cơ bản chính xác trên đầu đùn, cho phép đặt các điểm đánh dấu một cách chính xác lặp đi lặp lại, và cung cấp khả năng đọc dễ dàng hơn. Chi tiết hơn: - Kênh cho sợi filament. Điều này buộc sợi filament vào đúng vị trí của nó. Cũng không có lỗi đo lường do uốn cong.

• Đánh dấu dễ dàng và chính xác nhờ vào “điểm vào” cho bút đánh dấu. Ngược lại với thước kẹp, bút đánh dấu có thể được đặt chính xác ở góc vuông.
• Thay vì một đường rộng, không rõ ràng, vị trí của nó với thước kẹp phụ thuộc vào góc của bút, bạn có thể đặt một điểm chính xác mà ở đó luôn rõ ràng rằng tâm của nó chính xác là điểm đo. Nó được thiết kế để hoạt động với bất kỳ bút CD nào - không cần bút mảnh đặc biệt.
• Không thể đo sai trên các đầu đùn có lỗ vào nhỏ nhô lên cho sợi filament.
• Dễ đọc, nhờ vào độ sáng của công cụ, các lỗ hổng cung cấp độ tương phản, và thực tế là kênh buộc sợi filament luôn thẳng và gần với thang đo. Tôi đã thử nghiệm với nhiều kiểu thang đo khác nhau. Cái này có vẻ là dễ đọc nhất mà có thể in bằng máy in 3D. #### Làm thế nào để in nó? - Chậm. Nếu mất 2 giờ thì cũng được.
• Tốt nhất là màu trắng, hoặc có thể là một màu sáng khác (chưa thử). Nếu không, độ tương phản sáng-tối của thang đo cho (phân)milimet sẽ không hoạt động.
• Không cần hỗ trợ. #### Làm thế nào để sử dụng & hiệu chỉnh? Tôi nghĩ công cụ này đủ mạnh mẽ đến mức khó có thể sử dụng sai - gần như vậy. Khi đánh dấu, đừng cố gắng vẽ một đường, chỉ cần đặt một điểm: Có các lỗ chèn cho bút đánh dấu. Đặt bút theo chiều ngang và thẳng, sau đó nghiêng nó (thẳng) về phía trung tâm cho đến khi đầu bút đánh dấu vào sợi dây. Nếu bạn muốn, bạn cũng có thể cắt sợi dây ở 100/110/120mm. ##### Để hiệu chỉnh E-Steps hoặc Rotation_Distance: - Nếu bạn sử dụng Klipper Printer Additions bạn chỉ cần nhấn nút “Calib Rotation Distance”, và nó sẽ thực hiện việc đùn 100mm và tính toán cho bạn.
• Trong Mainsail/fluidd, đặt Độ dài Sợi dây thành 100mm.
• Đặt Tốc độ Đùn thành 1 mm/s (bạn không muốn đùn nhanh!).
• Sử dụng công cụ để đánh dấu sợi dây ở khoảng cách 120mm.
• Đùn.
• Sử dụng công cụ để đo điểm đã đánh dấu. Bằng cách tương phản sáng/tối, bạn có thể nhìn thấy xuống đến 0.5 mm. :-) Giữa các thanh trắng là các milimét không đều (1/3/5/7/9) trong khi giữa các khe tối là các số chẵn (2/4/6/8). Nếu dấu đánh dấu nằm dưới dấu 20mm, nó đang đùn quá nhiều. Giả sử nó ở dấu 16.5mm, vậy là đùn thừa 3.5mm, hoặc tương đương 3.5% của 100mm mong muốn. Tính toán đơn giản: 103.5/100 * <Giá trị hiện tại của bạn về rotation_distance> Giả sử giá trị hiện tại của bạn cho rotation_distance là 4.555: 103.5/100 * 4.555 = 4.714 là giá trị mới của bạn. Có thể hơi khó hiểu một chút vì giá trị cần phải TĂNG nếu đùn QUÁ NHIỀU, và ngược lại. Nhưng vì đây là một khoảng cách quay-*, nó thực sự có lý. (Đối với việc điều chỉnh E-Steps, chỉ cần làm ngược lại.) Vì vậy, nếu bộ đùn đã đùn ít hơn 3.5mm (Phần trăm) so với mong muốn, giá trị quay cần phải giảm đi: 96.5/100*4.555 = 4.396 (làm tròn đến chữ số thứ 3) - Bạn tìm thấy “rotation_distance” bên trong tệp “printer.cfg” của bạn.
• Tôi khuyên bạn nên đùn 100mm, vì điều này nâng cao độ chính xác (một số khuyên chỉ đùn 50mm), và nó làm cho phép toán dễ hơn.
• Nó được coi là hiệu chỉnh tốt nếu bạn dưới 0.5mm sai số. Feedback được chào đón. Nếu bạn in nó bằng các màu sáng khác, vui lòng đăng một Make. Hoặc có thể bạn sử dụng nó cho một điều gì đó hoàn toàn khác? :) ############ ##### Hỗ trợ ############ Nếu công việc của tôi hỗ trợ bạn, bạn có thể muốn hỗ trợ tôi nữa. • PayPal: https://www.paypal.com/paypalme/Morgennebel/ Khi bạn mua một cái gì đó, vui lòng sử dụng Liên kết Giới thiệu của tôi, không tốn thêm chi phí: • AliExpress: https://s.click.aliexpress.com/e/_De0Vu1h • Amazon: https://amzn.to/3L35OX2 Cảm ơn bạn! Christian 🙂
