Giá đỡ LoadCell cho máy pha cà phê Rancilio Silvia

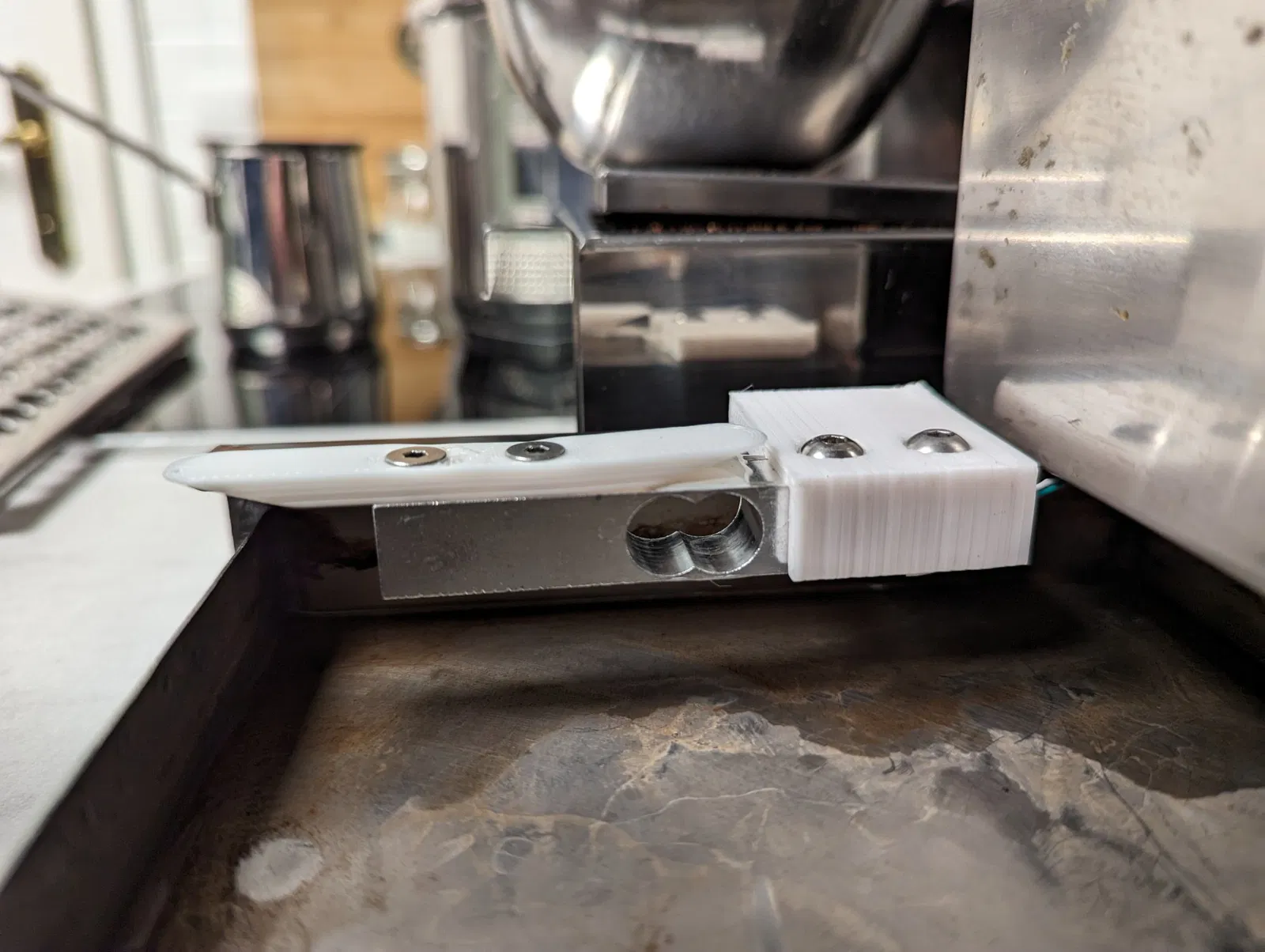

Vì chiều cao dưới nhóm pha chế bị giới hạn, tôi đã thiết kế một bộ chuyển đổi tiết kiệm không gian để giữ cảm biến tải.

Nó dễ dàng in mà không cần hỗ trợ, lý tưởng được làm từ một số vật liệu chịu nhiệt.

Vì các mẫu Silvias đã thay đổi một chút theo thời gian, tôi đã thực hiện các điều chỉnh cho các biến thể.
LoadCellMount_for_V1andV2 là cho V1 và V2
LoadCellMount_for_V5 là cho V5

Khoảng cách giữa các lỗ để gắn cảm biến tải là 15mm.

Nếu bạn có một mẫu khác, chỉ cần gửi cho tôi các kích thước và tôi có thể điều chỉnh cho những cái đó.

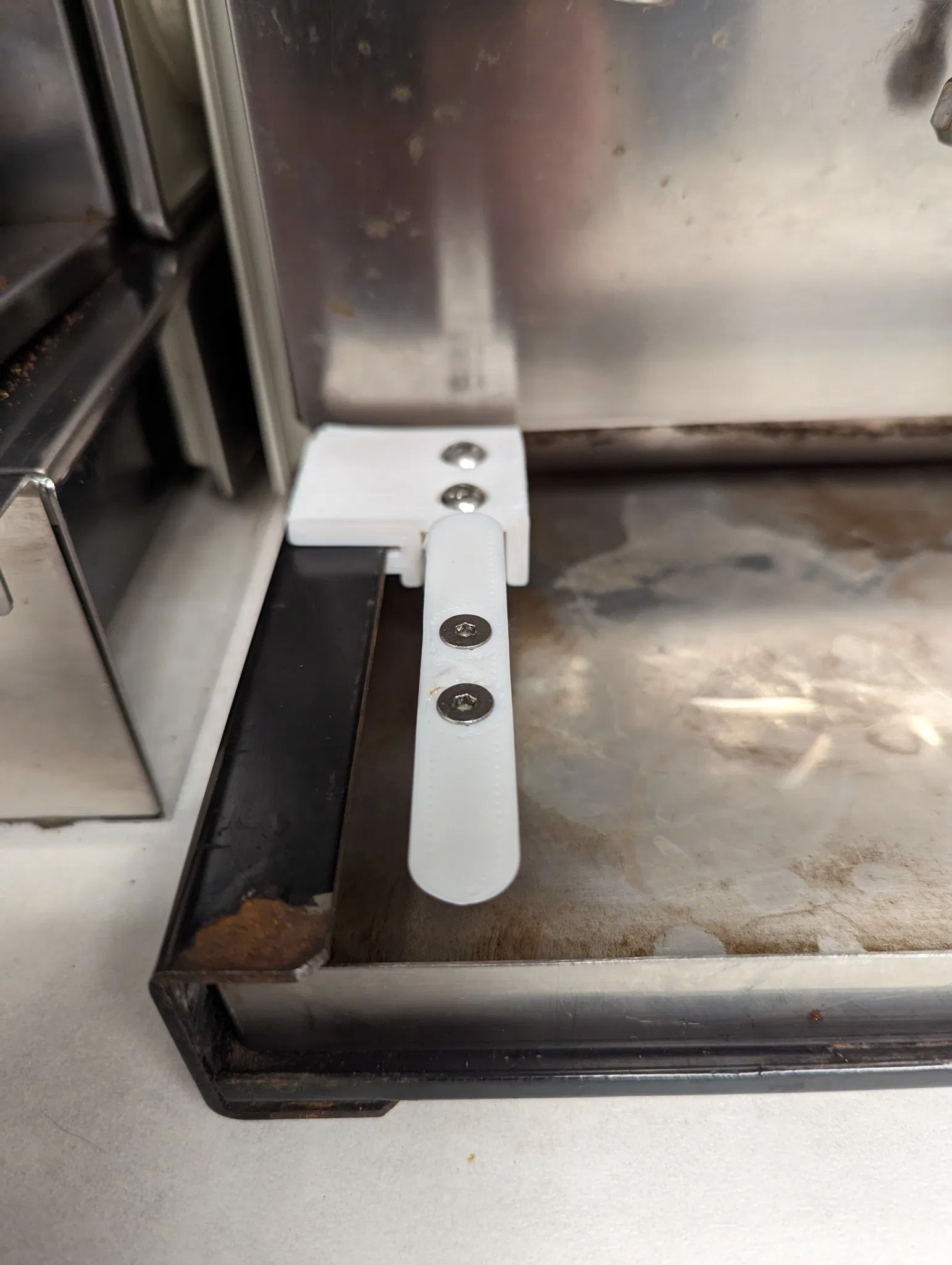

Tôi đã thêm một bộ chuyển đổi LoadCellTrayHolder mới, cái này ngắn hơn và hoạt động tốt hơn cho tôi.

Tệp “LoadCellMount_for_x” cần được in hai lần, lần đầu tiên ở hướng nguyên bản cho bên trái và cho bên phải bạn phải lật nó trong Slicer của bạn.
“LoadCellTrayHolder” là giống nhau cho cả hai bên.
