Pát đèn hậu kiểu Rallycross cho Abarth 595/695

_Lưu ý: Tui không phải là chó và tui chia sẻ mấy mẫu 3D hay nhất tui thiết kế miễn phí cho mọi người in.

Mấy anh em nào muốn bán mấy cái này thì liên hệ với tui nha, tui chắc là sẽ có giá rất hợp lý cho giấy phép thương mại.

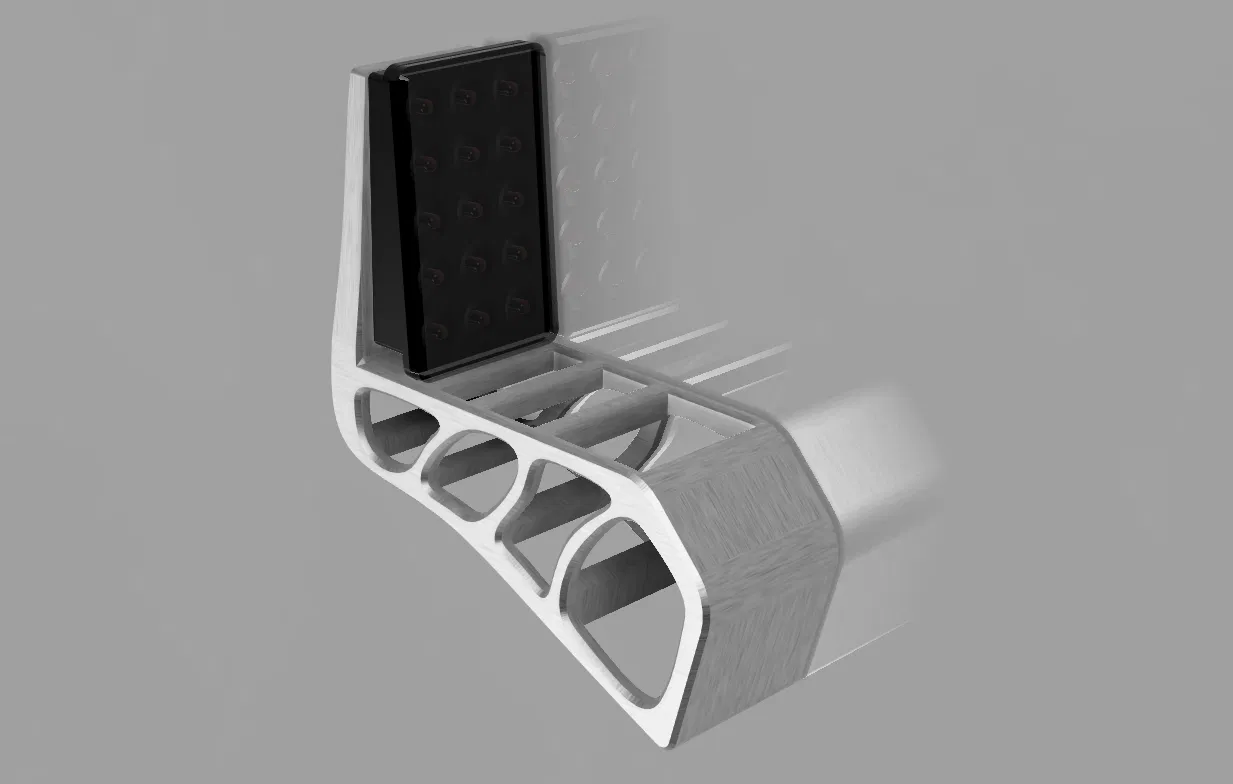

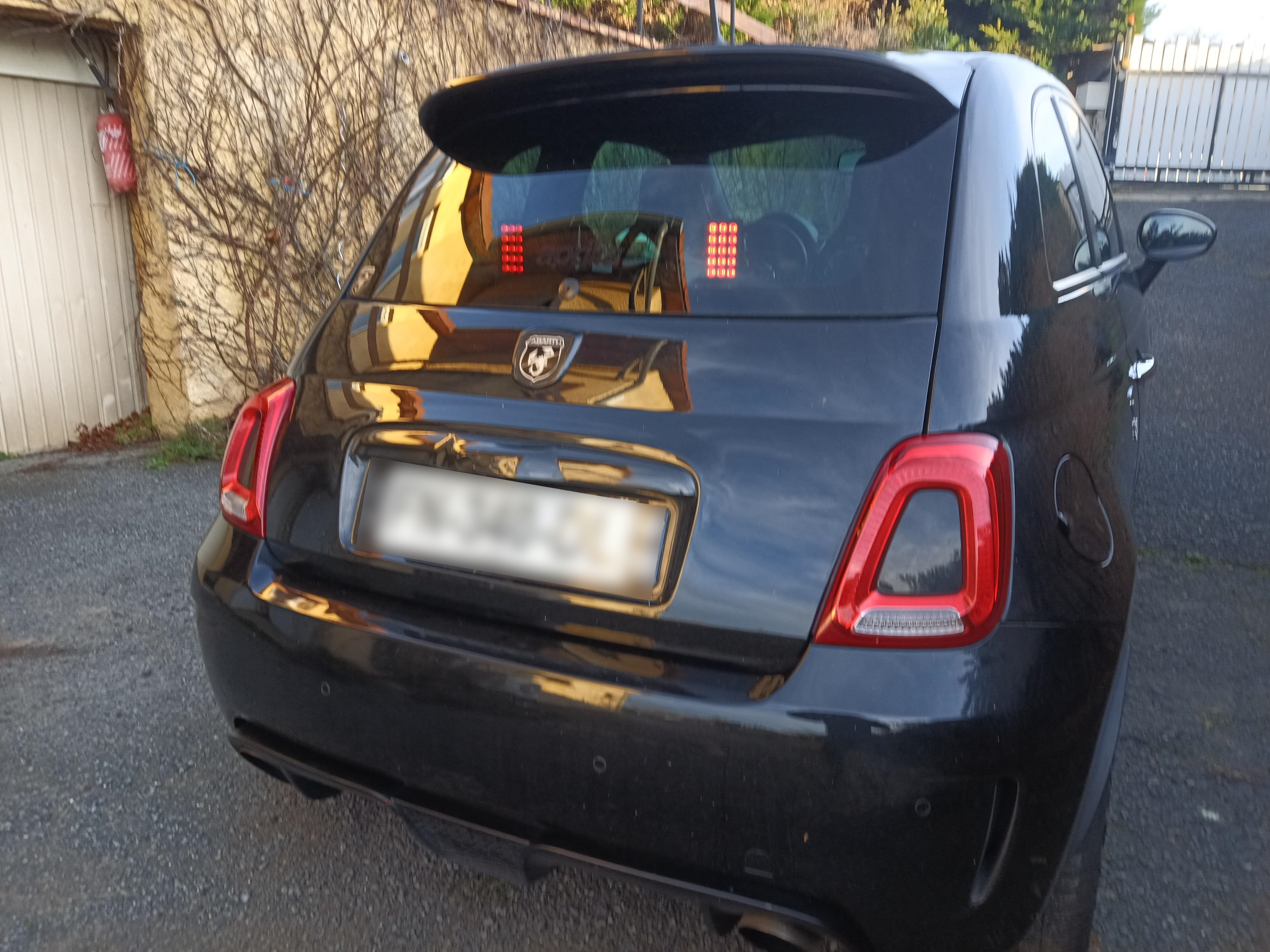

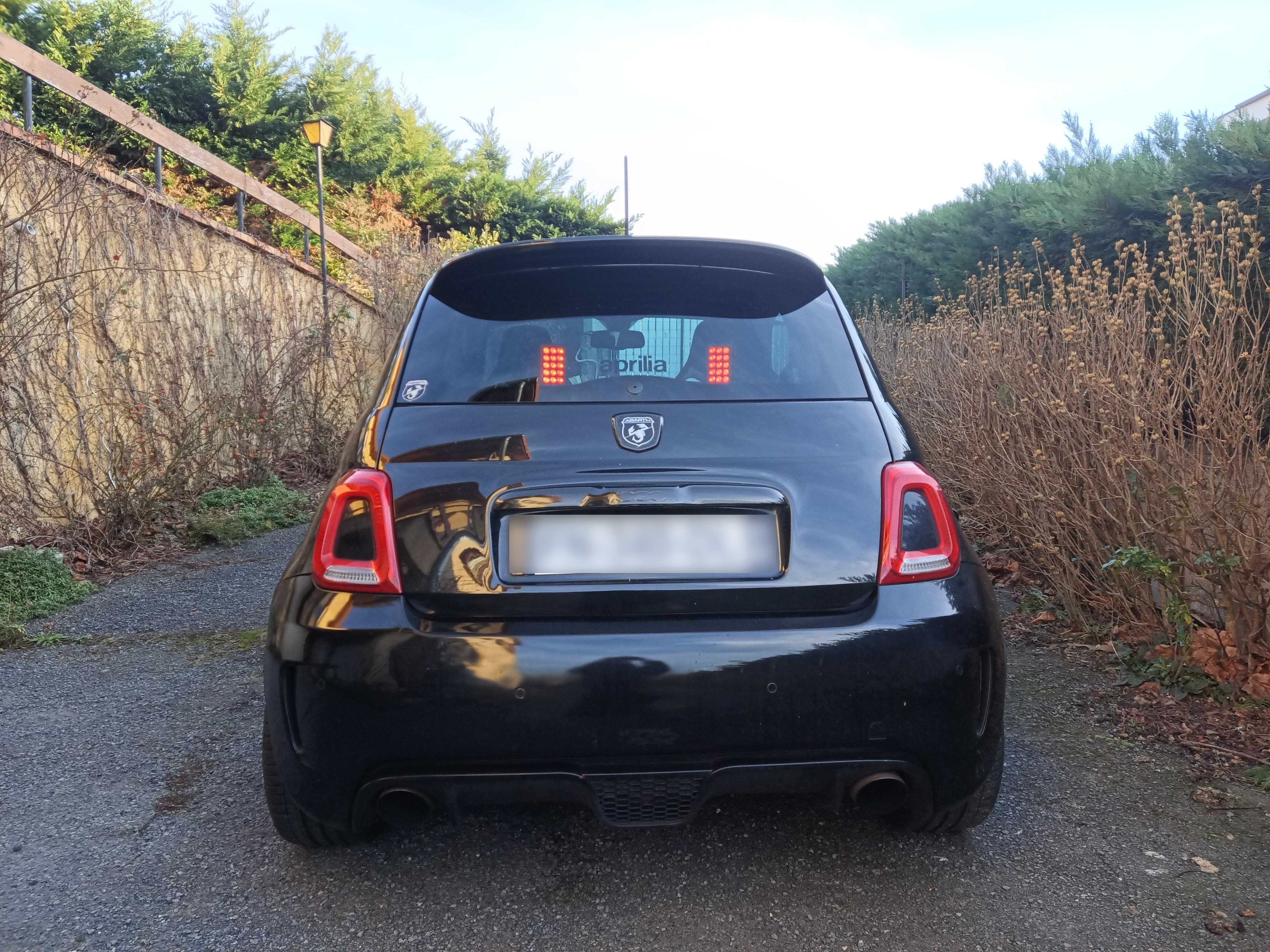

Mấy cái đèn kiểu rally / rallycross lấy cảm hứng này được tạo ra bằng cách dùng cái pát đèn phanh xe tàu rẻ tiền và cái pát tui in 3D.

Tính năng của đèn phanh

1. Đèn cố định
2. Đèn nhấp nháy
3. Không đèn nếu rút dây.
4. Đèn rất mờ nếu anh em dùng đèn cố định với cường độ thấp. Cái này không phải tính năng thiết kế của sản phẩm, nhưng nó vẫn hoạt động và có thể dùng nếu anh em đấu dây theo cách đó.

Cái này hoạt động ra sao?

• Gắn:
  • Tháo cái ốp cốp ra.
  • Dán đèn phanh lên pát bằng băng keo 2 mặt loại dán gương.

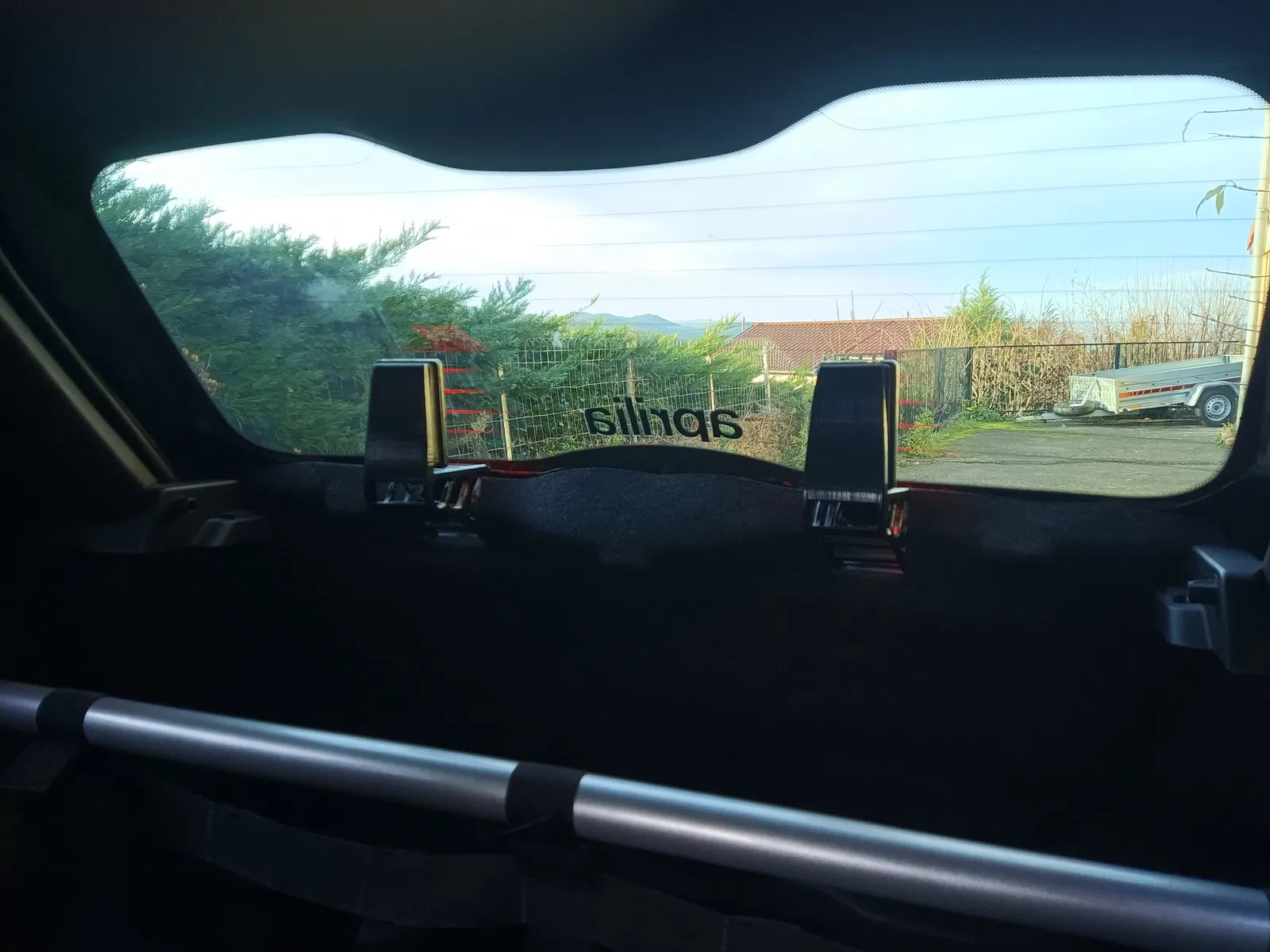

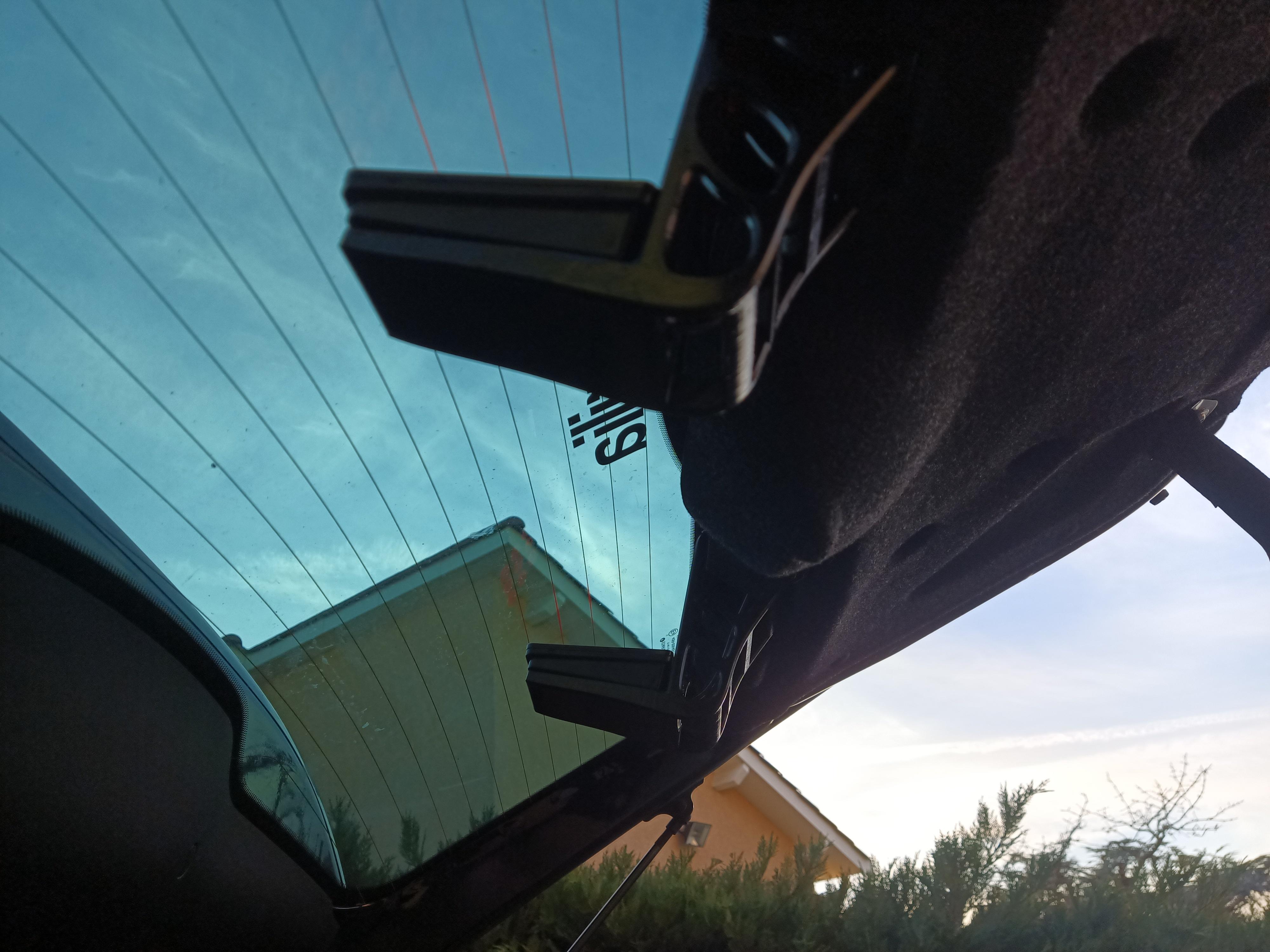

  • Rồi dán cả cụm lên xe. Cái pát này được thiết kế để vừa khít cốp xe với 2 điểm tiếp xúc.
  • Anh em sẽ cần cắt một chút xíu cái ốp để cái pát chui qua.
  • Cái pát này KHÔNG TƯƠNG THÍCH với cái mui cốp zin theo xe. Tui cần cập nhật thiết kế lại để nó vừa.
• Còn vụ đấu dây thì tùy anh em, nhưng đây là cách tui làm nè:
  • Tui gắn một cái công tắc trên bảng điều khiển trung tâm, gần cần số.
  • Anh em sẽ cần 2 mét dây từ công tắc tới nguồn 12v, tui gợi ý là dây + / - từ ổ cắm 12v.
  • Để tính năng đèn phanh hoạt động, tui hàn một cái giắc cắm để lấy dây + từ đèn thứ ba trên cốp.
  • Muốn có công tắc gần tài xế thì anh em cần luồn dây từ đó xuống cốp, mà cái vụ này cực kỳ phiền phức vì cái ống bọc dây từ cốp xuống cửa sau nó chật như nêm.
  • Hoặc có thể lấy nguồn từ cái gạt mưa sau, dù có công tắc trên nút điều khiển vô lăng, tui thấy nó cứ bật hoài.
• Mẹo nhỏ:
  • Đừng hàn trực tiếp vào dây điện, mà nên dùng mấy cái giắc cắm 12v chống nước loại JST.
  • Tui phải cắt cái móc áo để làm cái gioăng. Nó là cái dụng cụ hoàn hảo để không làm hỏng ống bọc dây. Cái này rất nên làm.
  • Băng keo 2 mặt loại dán gương thì tốt lắm nha.

Cách in?

Tôi đề xuất dùng PETG hoặc ASA và in một mặt trên bàn máy. Ngay cả khi có hơi cong vênh thì mẫu này vẫn hoạt động tốt.
