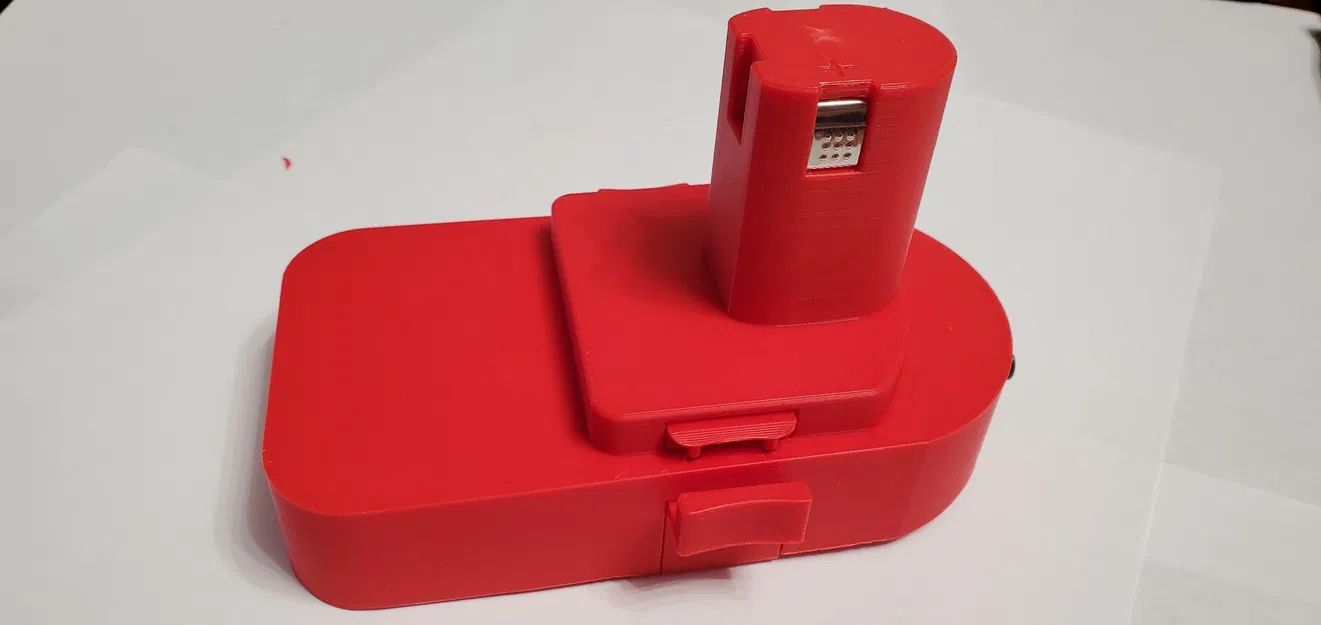

Bộ chuyển đổi AC Ryobi 18v One+

Bạn có một dụng cụ Ryobi Power tool nào mà bạn muốn dùng nguồn điện ngoài để chạy không, ví dụ như máy đuổi côn trùng hay mấy cái quạt nhỏ không có chế độ hybrid? Bộ kit này sẽ giúp bạn cấp nguồn liên tục cho các dụng cụ đó bằng cách sử dụng bộ adapter cắm tường hoặc cục nguồn. Tôi đã thử nghiệm với cả hai loại adapter mà tôi liên kết ở dưới, nhưng bạn chỉ cần mua một trong hai thôi. Trong hai loại đó, tôi thích cái loại cắm tường hơn (tối đa 2.5A) nhưng tùy vào sở thích của bạn thôi. LƯU Ý: Tôi chưa tìm được adapter nào đủ mạnh để chạy các dụng cụ như máy mài, máy chà nhám băng, v.v., nên hãy nhớ là cái này không chạy được mấy món đồ công suất cao đâu nhé! Các món đồ cần thêm:

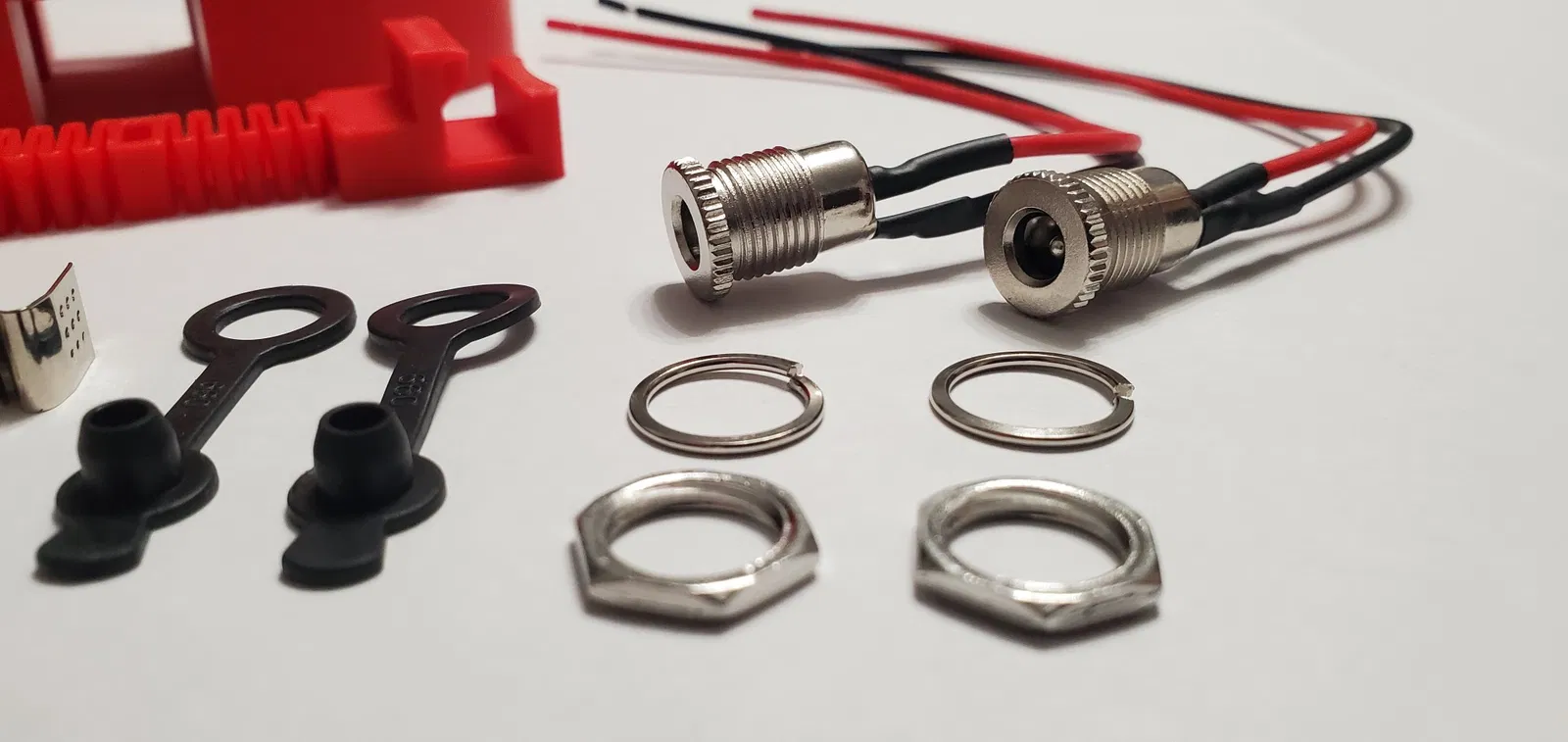

• 2 X Jack nguồn (5.5 x 2.1 MM): https://www.amazon.com/dp/B08F26JJKM
• 2 X Đầu nối lò xo lá mạ Niken: https://www.amazon.com/dp/B06VTPWM6M
• Chọn 1 trong các loại sau: Adapter nguồn AC đa năng (20v tối đa 2.5A): https://www.amazon.com/dp/B086JLYBQ7 Adapter nguồn AC đa năng (20v tối đa 6.0A): https://www.amazon.com/dp/B0CBK1D77J
• 3 X Ốc vít M3 đầu chìm: https://www.amazon.com/dp/B0CGHWWGCT (có thể dài từ 6mm đến 16mm) Nếu bạn ở ngoài nước Mỹ thì cứ dùng bộ nguồn nào có đầu ra 20 volt và ít nhất 1.5 ampe là được. Ampe càng cao thì bạn càng chạy được nhiều dụng cụ với adapter này. Dụng cụ cần thiết:
• Mỏ hàn.
• Thiếc hàn.
• Nhíp cán dài hoặc dụng cụ tương tự.
• Cờ lê lục giác hoặc dụng cụ tương tự cho ốc M3. Máy in: Bambu Labs X1 Carbon Chất liệu in: PLA hoặc PETG đều dùng tốt. Độ dày lớp in: 0.2mm Số vòng thành (Wall Loops): 4 Số lớp trên (Top Layers): 4 Số lớp dưới (Bottom Layers): 4 Độ điền đầy (Sparse fill): 15% Kiểu điền đầy (Sparse pattern): gyroid Phần thân chính có thể in không cần hỗ trợ trên một số máy in, nhưng có hỗ trợ thì kết quả sẽ tốt hơn. Có thể dùng brims cho phần thân và đế, nhưng tôi không khuyến khích dùng cho phần "kẹp" vì nó sẽ ảnh hưởng đến chức năng "lò xo". Vui lòng xem file PDF đính kèm để có hướng dẫn lắp ráp chi tiết kèm hình ảnh. Kết hợp hai mẫu: /3d-model/158139-bo-giu-dung-cu-ryobi-cho-pegboard-da-cap-nhat Hướng dẫn lắp ráp:

1. In phần thân, đế và các kẹp. Tôi khuyên bạn nên dùng hỗ trợ cho phần thân và không dùng brim cho các kẹp.

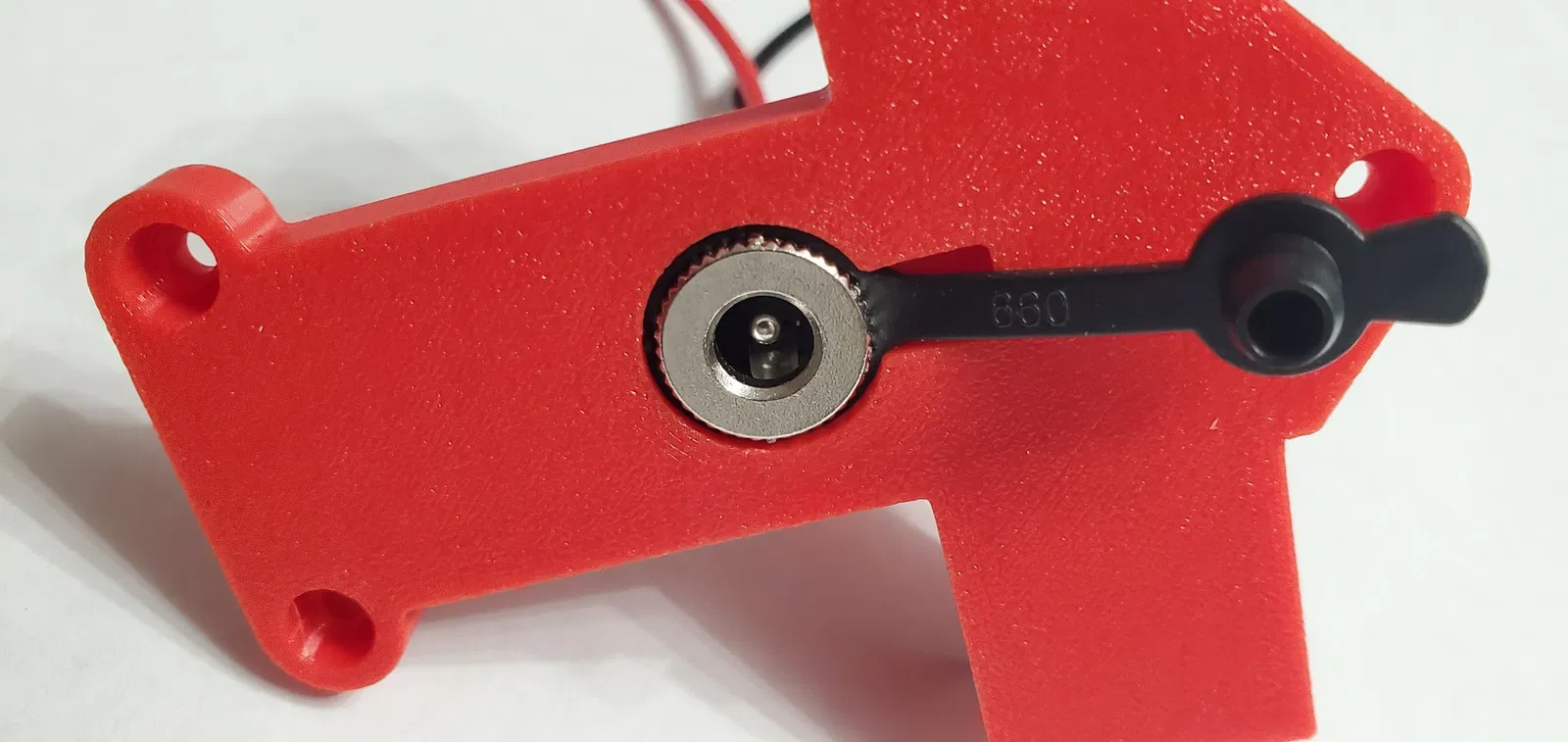

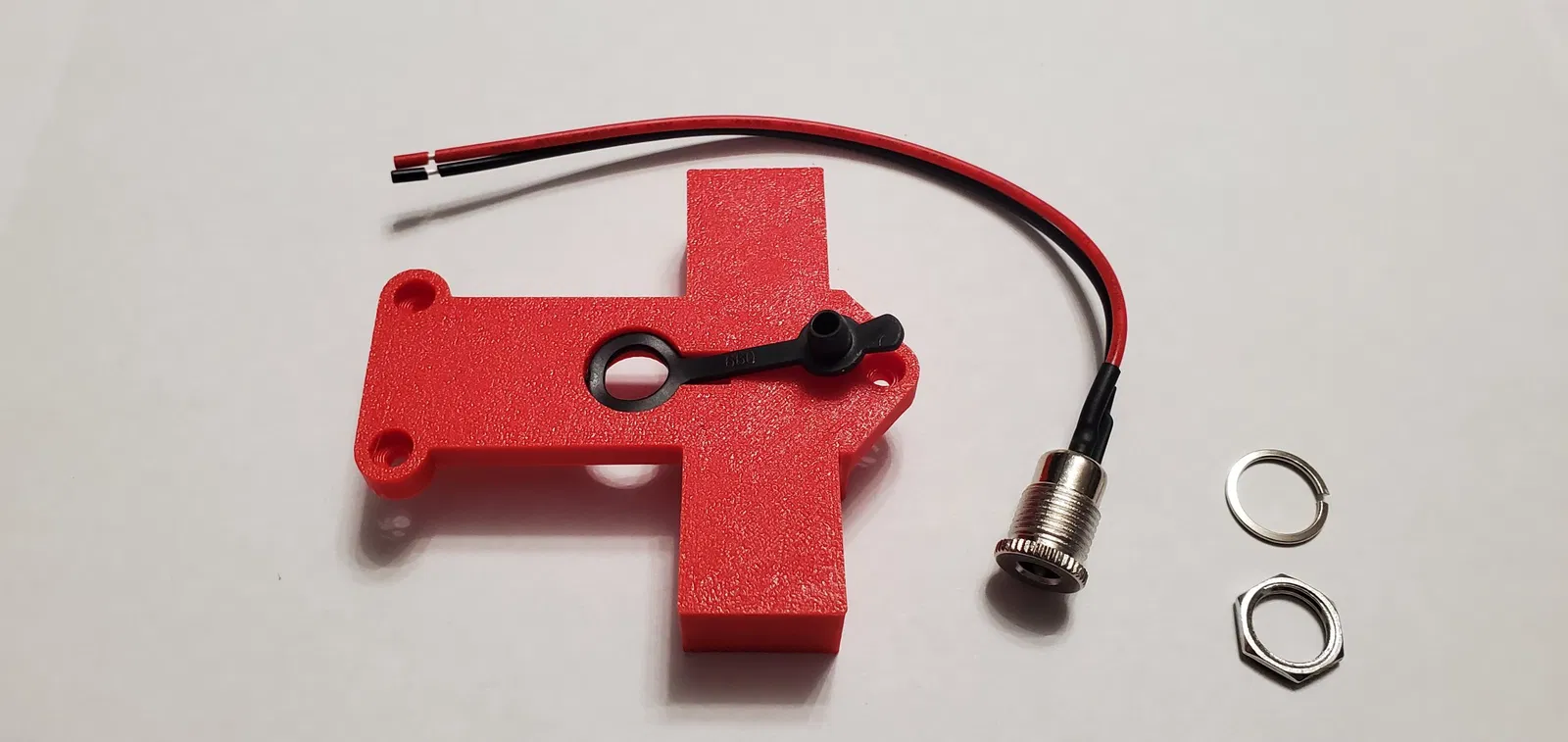

2. Đặt miếng đệm chống bụi cao su vào lỗ nơi jack nguồn đi qua đế.

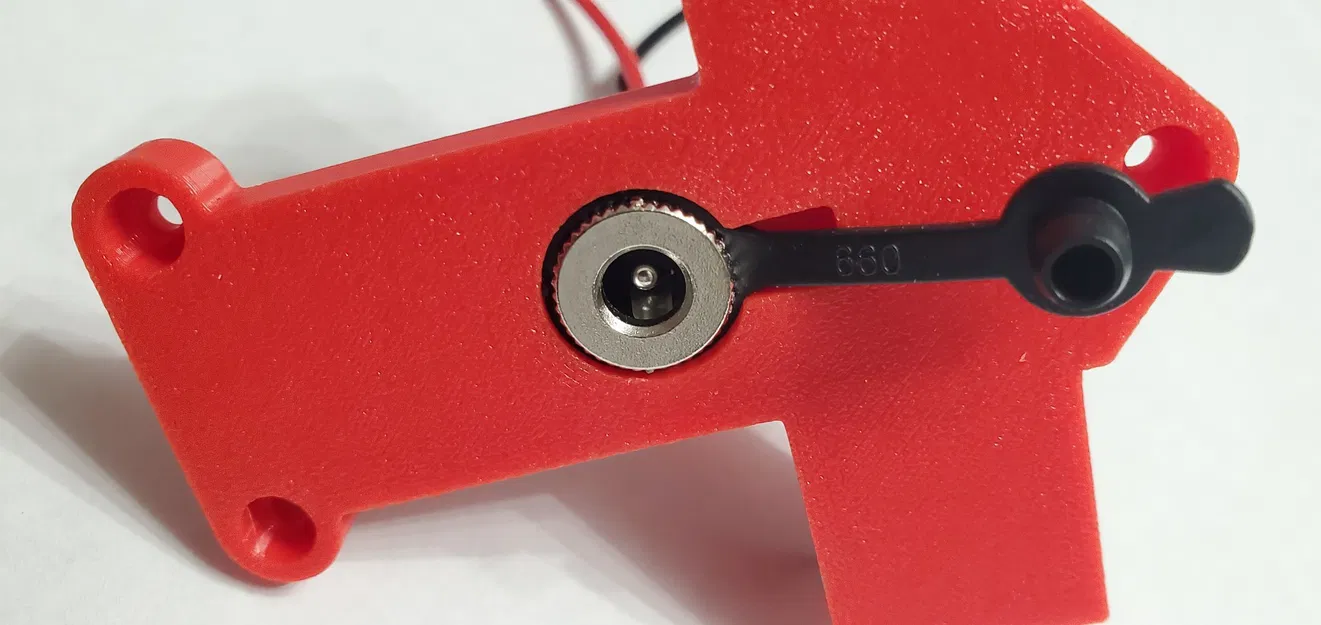

3. Vặn jack nguồn vào, đảm bảo căn chỉnh miếng đệm cao su với khay nhận ở đế.

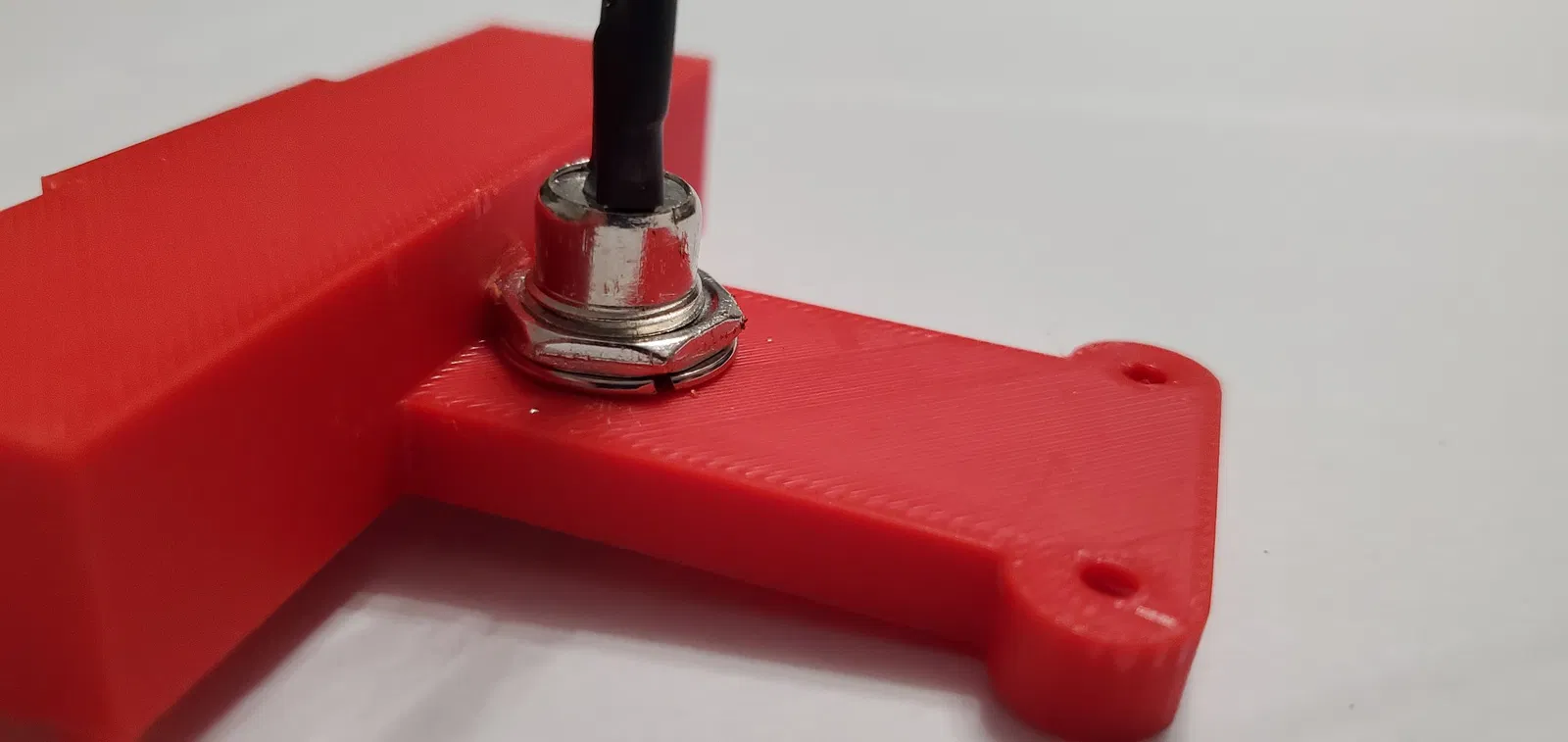

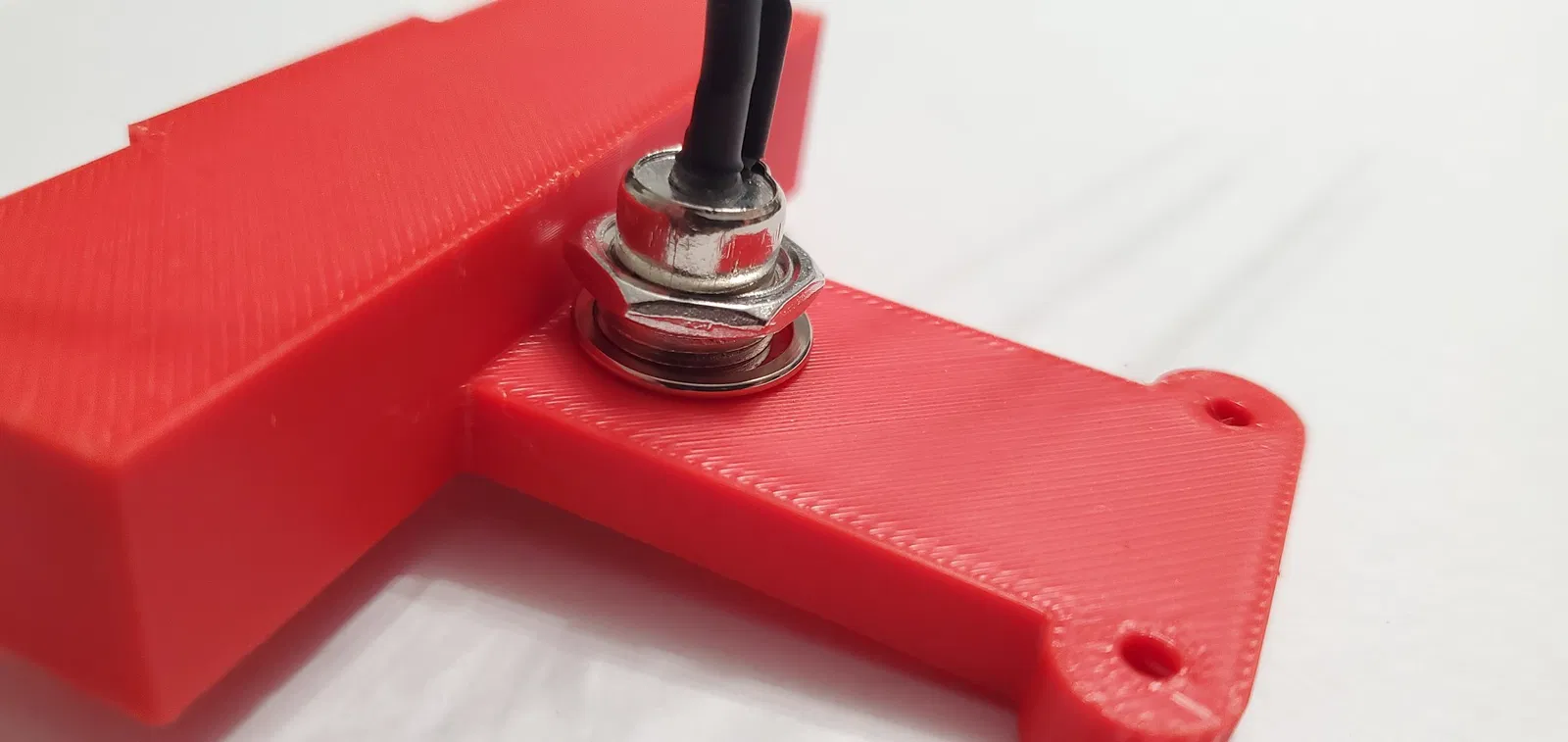

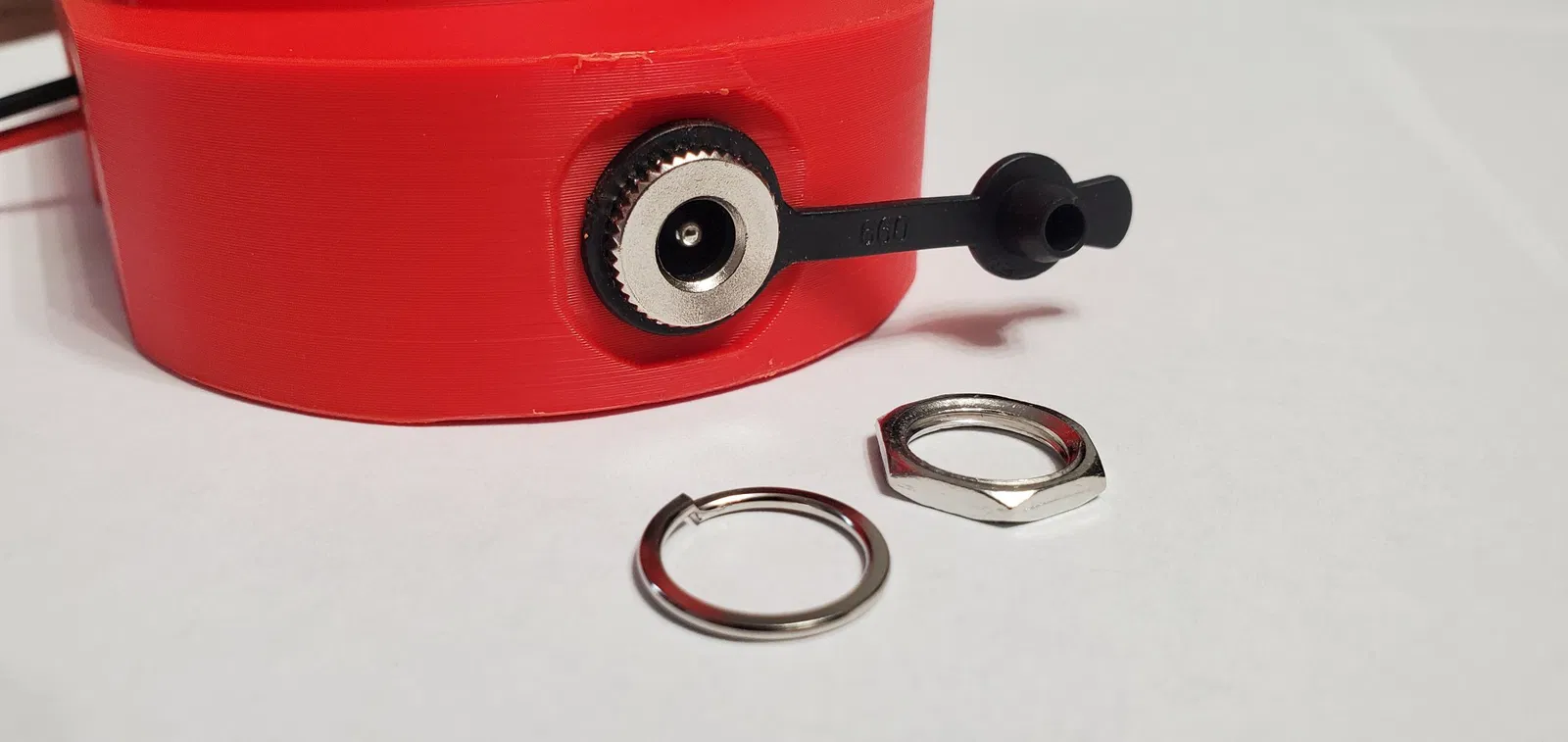

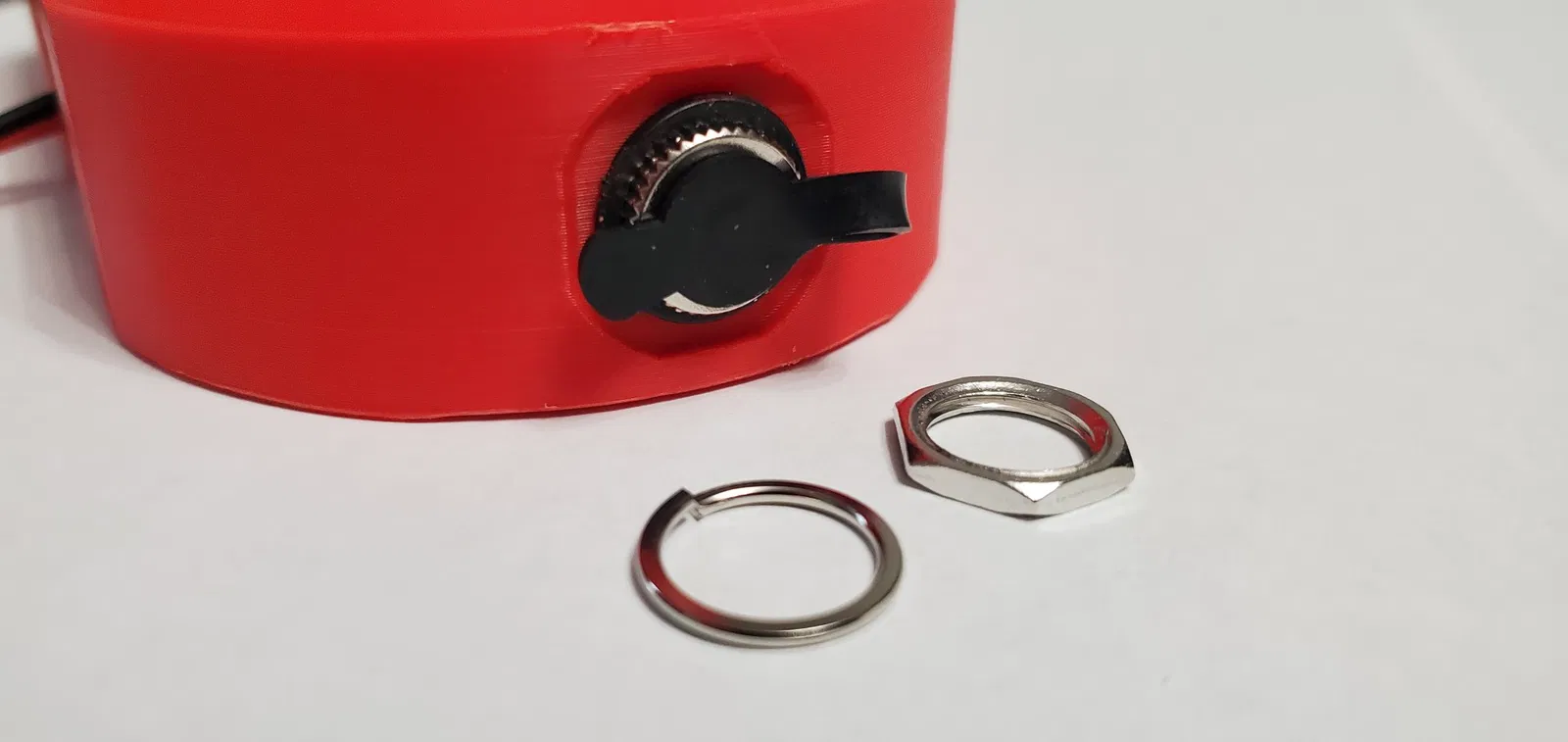

4. Đặt vòng đệm và đai ốc vào mặt sau của jack nguồn.
5. Siết chặt đai ốc cho đến khi nó ép sát vào vòng đệm, đừng siết quá chặt kẻo làm biến dạng vòng đệm cao su.

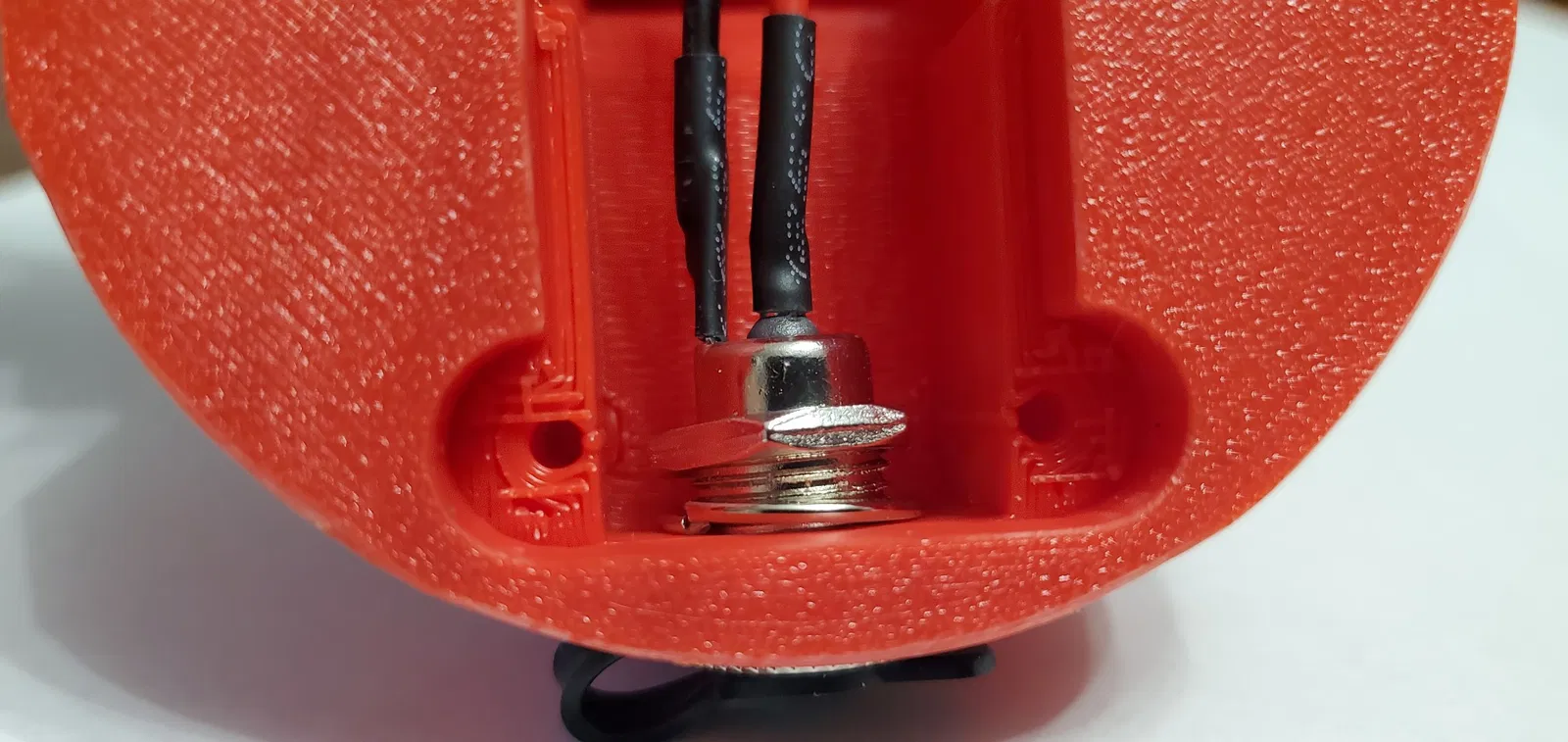

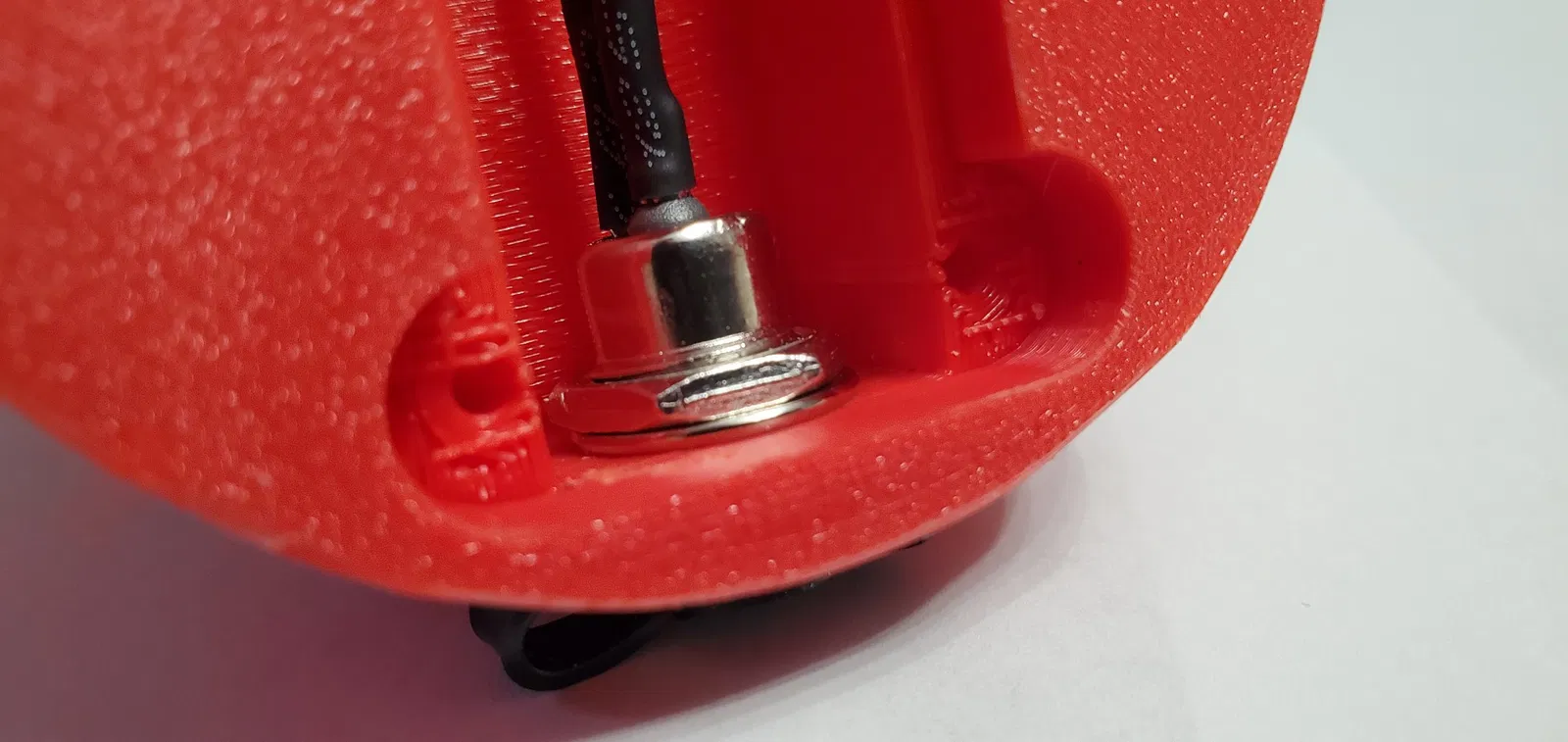

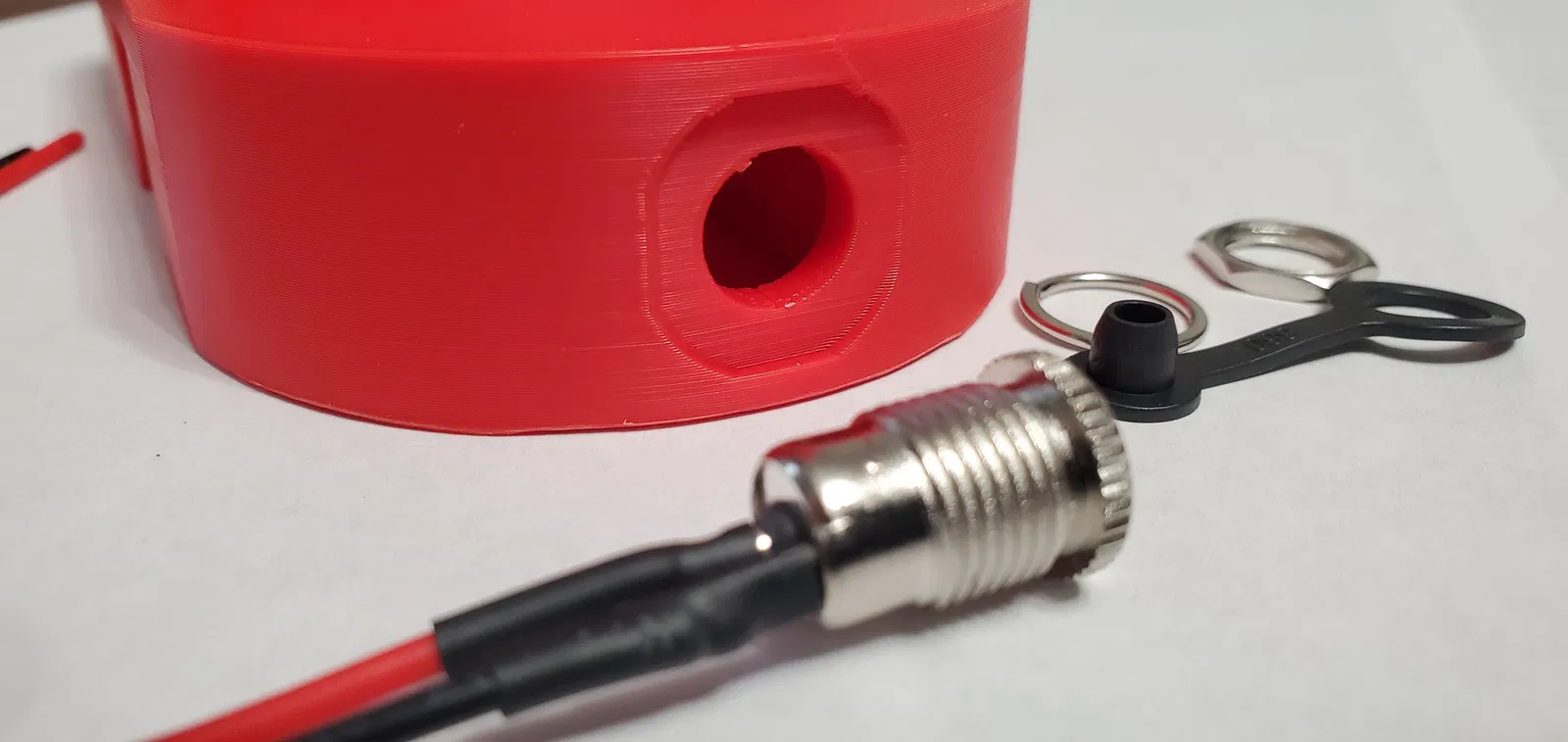

6. Lặp lại quy trình để gắn jack nguồn vào phần thân chính.
7. Xoắn các đầu của dây màu đỏ và luồn chúng vào đầu nối lò xo lá mạ Niken. LƯU Ý: Tài liệu này giả định rằng đầu nối ở giữa là dây nguồn dương, có màu đỏ, hãy chắc chắn kiểm tra của bạn trước khi tiến hành!

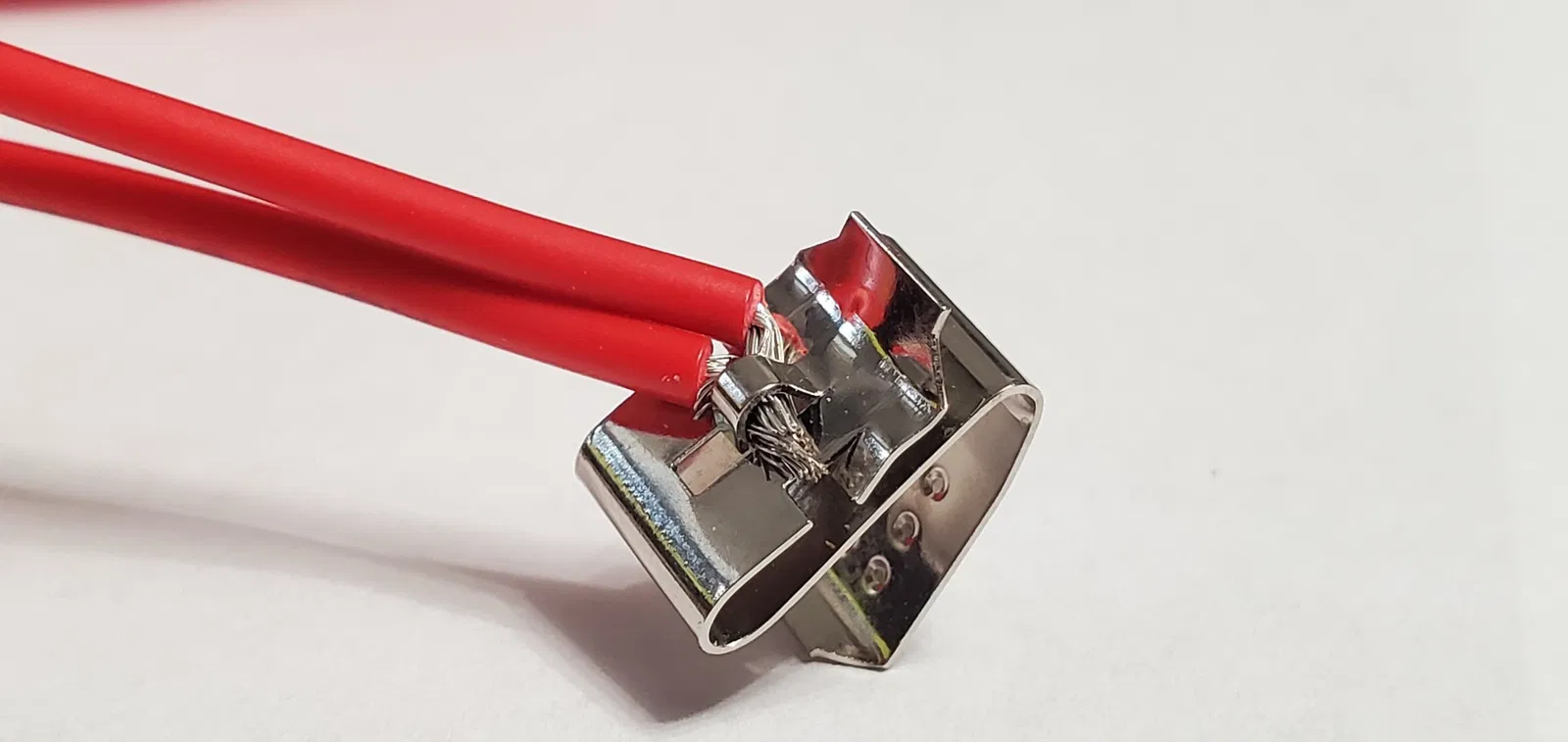

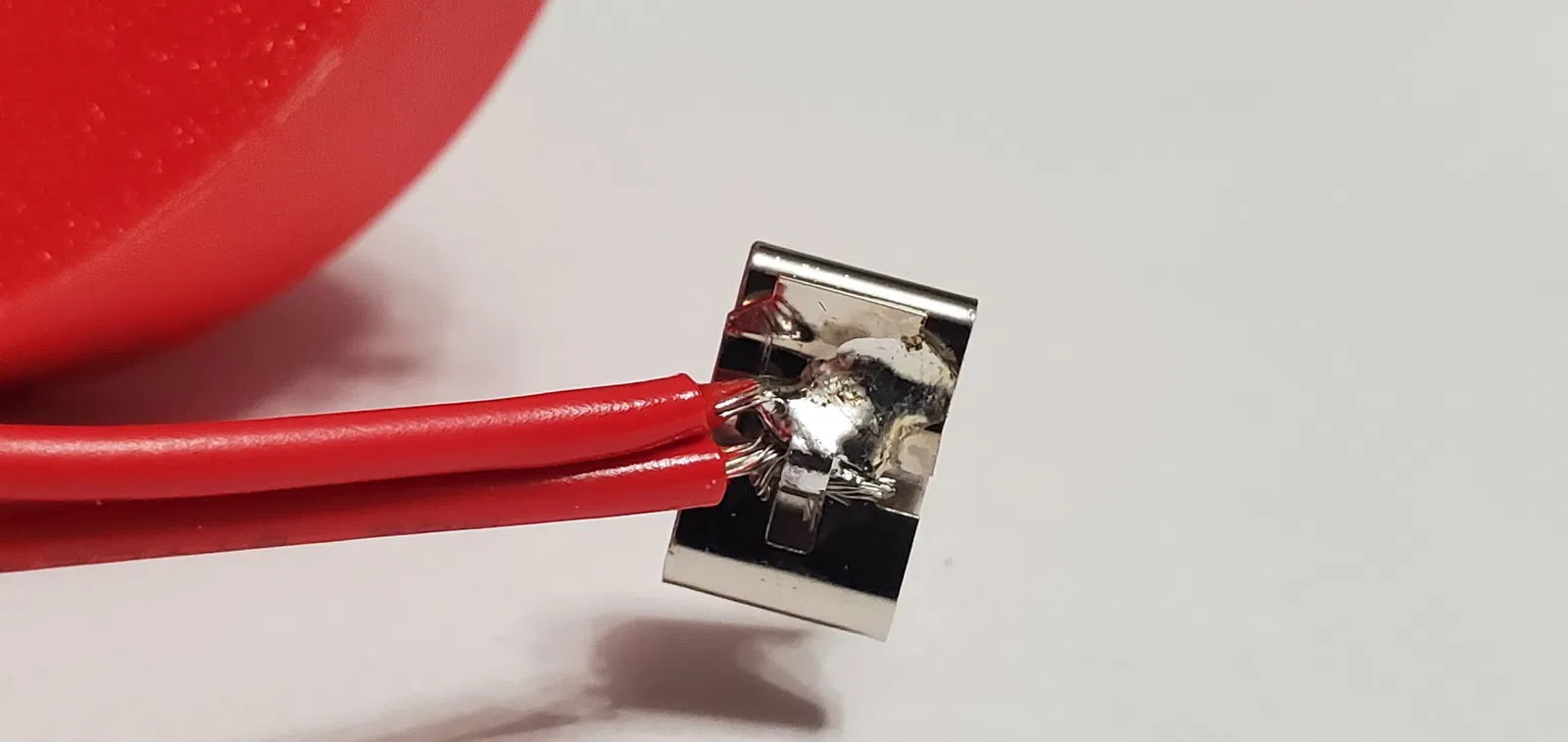

8. Hàn hai dây vào đầu nối pin, cẩn thận để thiếc hàn chỉ nằm ở khu vực có dây và không chảy ra phía sau tấm kim loại.

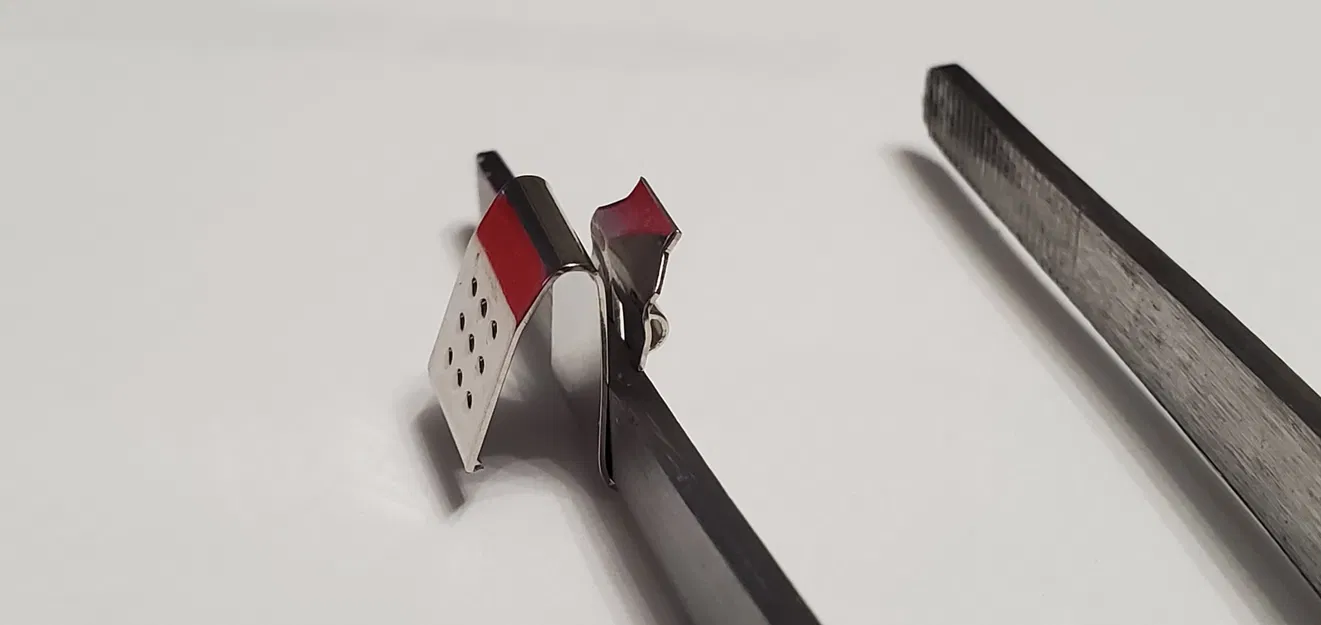

9. Sử dụng nhíp hoặc dụng cụ tương tự, nới rộng đầu nối lò xo lá mạ một chút để nó có thể trượt vào bộ phận nhận dễ dàng hơn. Đừng nới quá rộng kẻo nó không còn giữ được hoặc thậm chí làm gãy đầu nối.

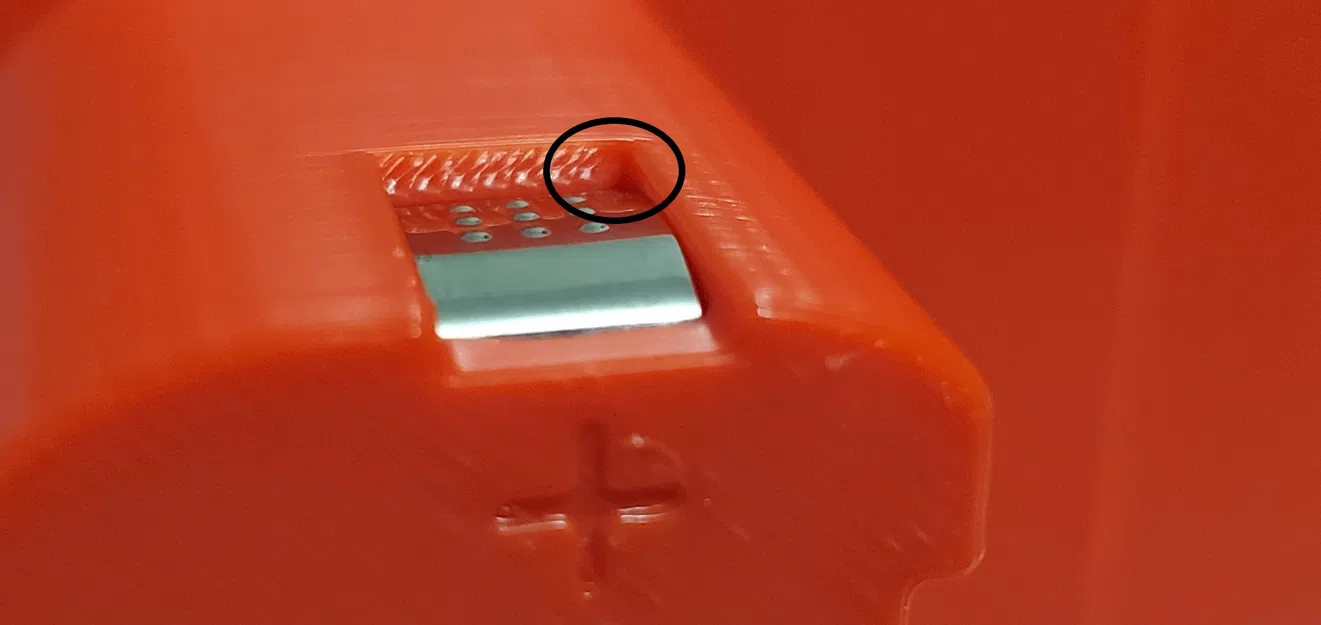

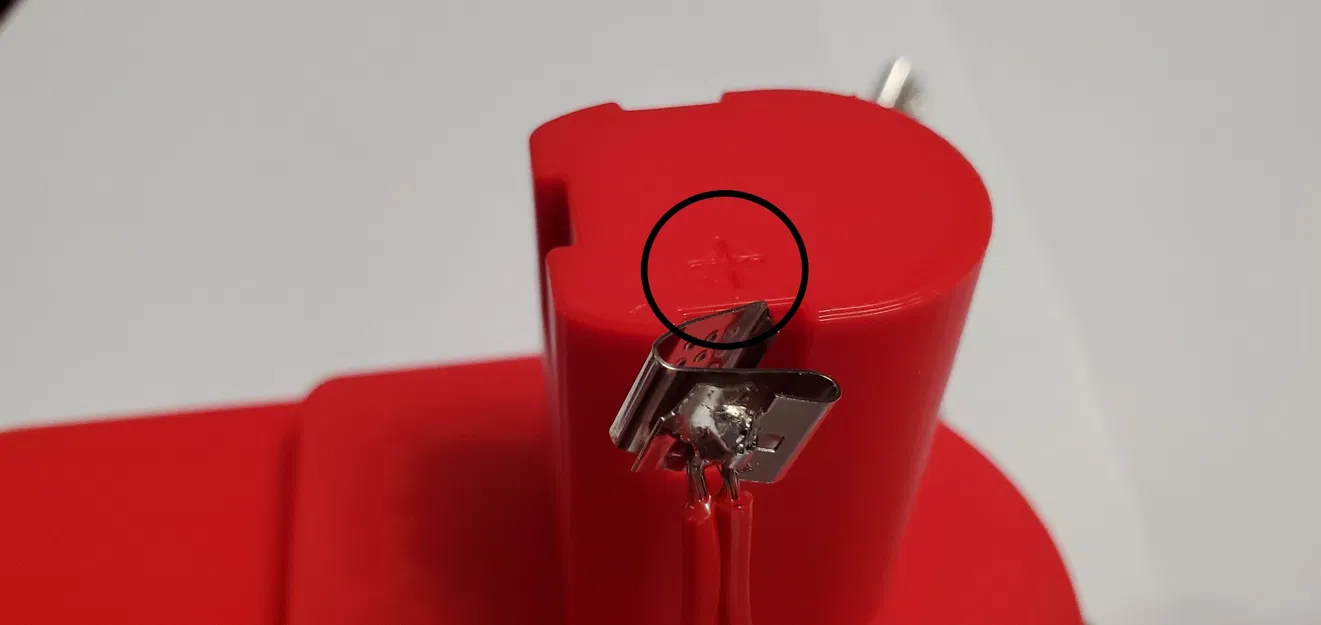

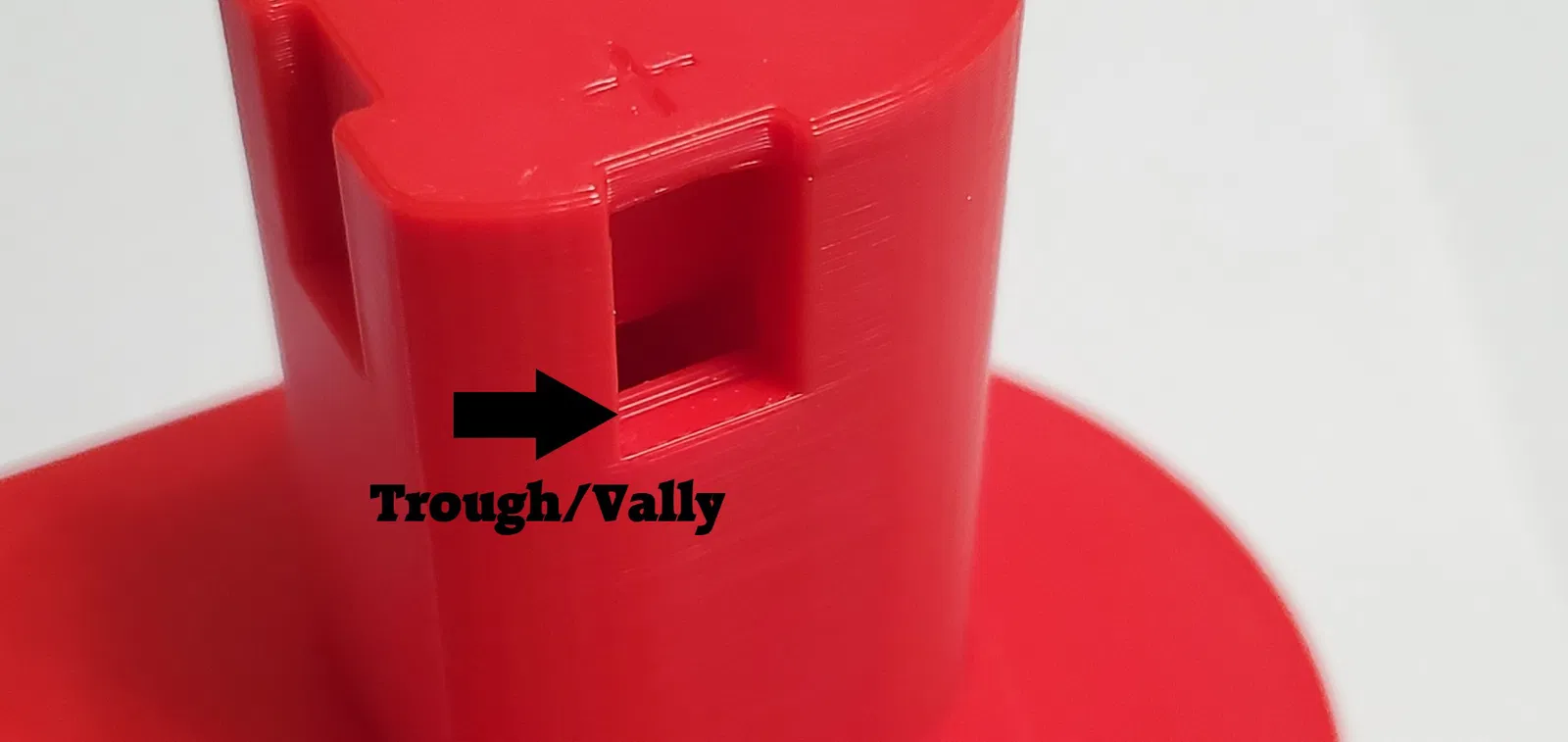

10. Nhìn vào thân chính và đỉnh của trục, bạn sẽ thấy một bên có đánh dấu "+", đây là vị trí của đầu nối lò xo lá "dương" và chúng ta sẽ gắn đầu nối dây màu đỏ vào phía dương này. Một lần nữa, màu đỏ là từ tâm của jack nguồn. LƯU Ý: Bên trong lỗ trục có một rãnh nhỏ sẽ giữ phần dưới của đầu nối lò xo, bạn cần đảm bảo đầu nối "click" vào vị trí này.

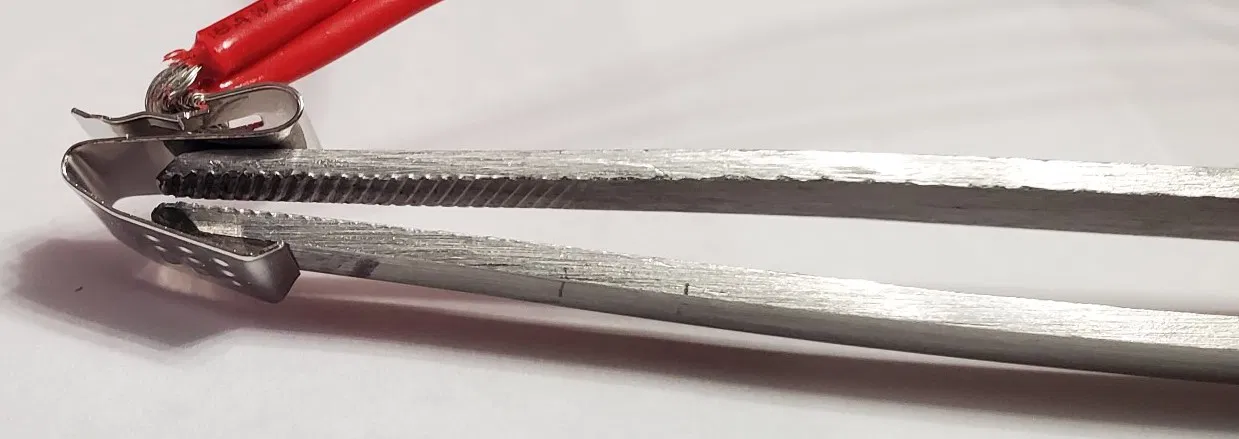

11. Dùng nhíp cán dài để luồn vào đầu nối lò xo lá và sau đó dùng bộ phận này để luồn vào trục chính bên trong thân máy.

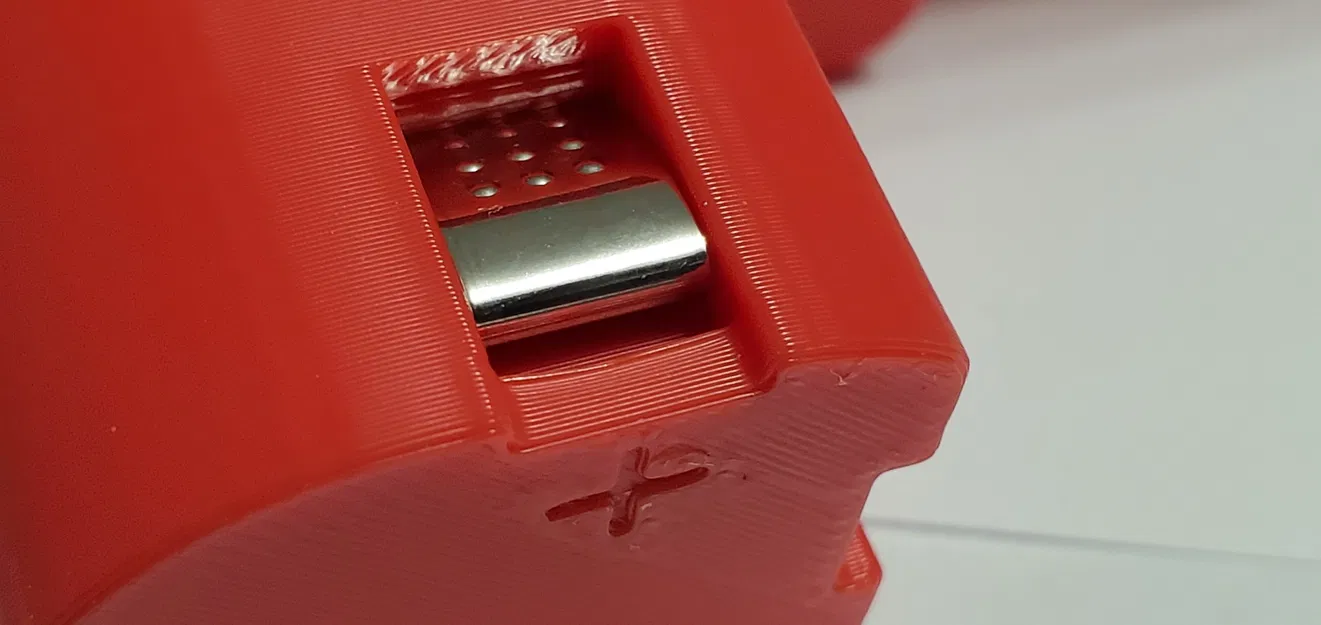

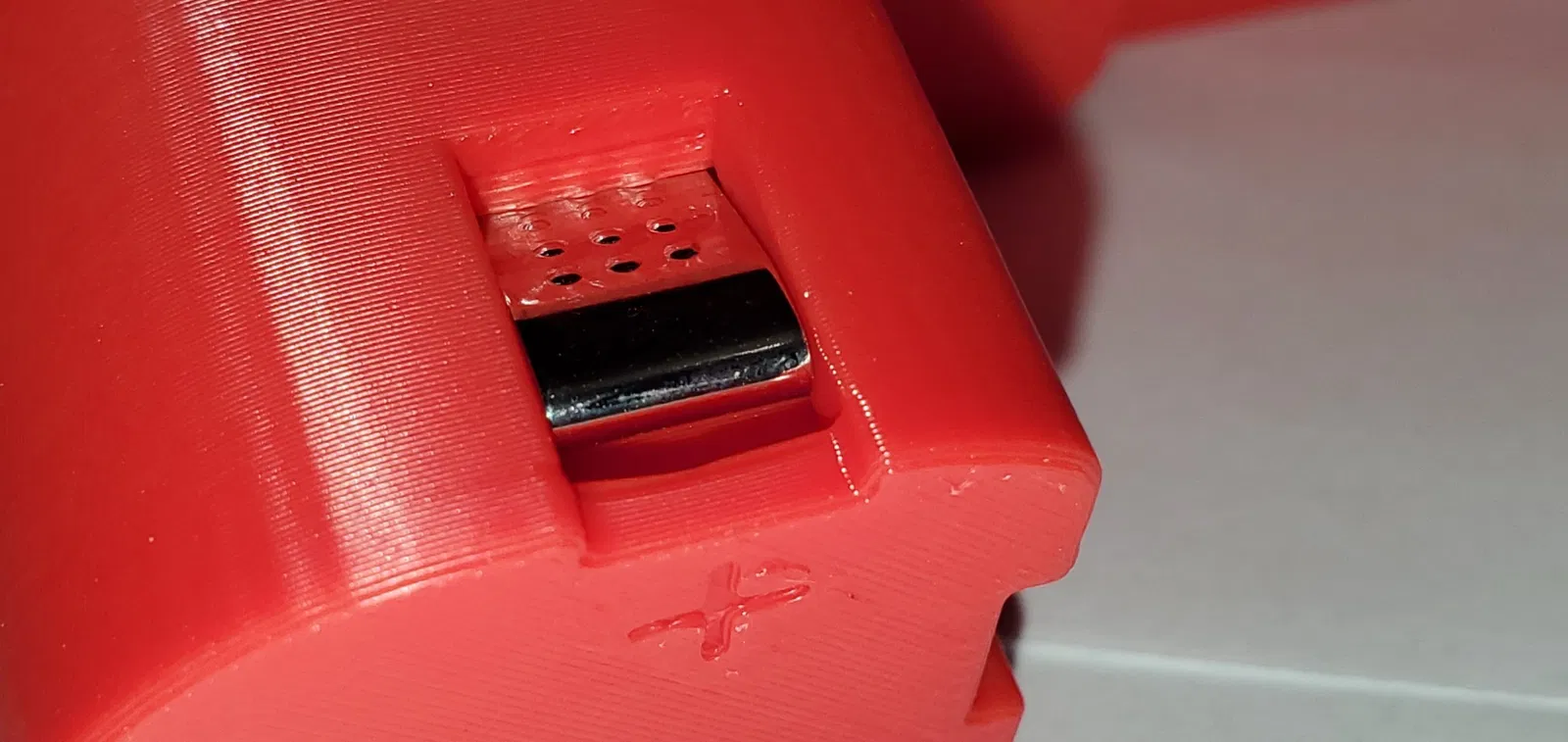

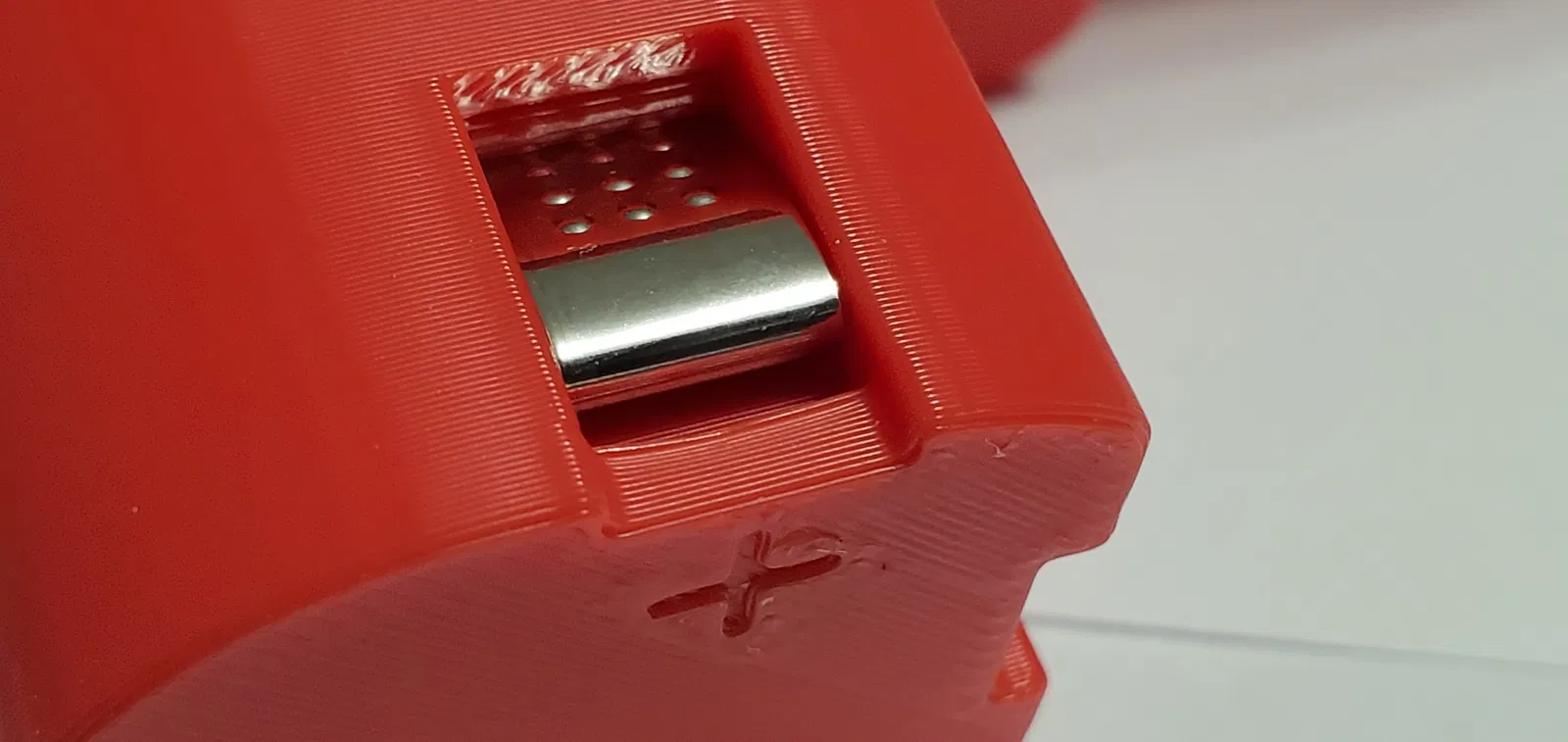

12. Dùng lực mạnh, đẩy đầu nối vào bộ phận nhận bên trong trục chính, khi bạn đẩy, bạn sẽ nghe thấy tiếng "click" khi đầu nối lò xo lá khớp vào vị trí. Nếu bạn không nghe thấy tiếng click thì hãy kiểm tra đầu nối để đảm bảo nó đã vào hết.
13. Lặp lại quy trình này cho các dây màu đen.
14. Dùng nhíp cán dài để đẩy phần dây thừa vào trục của thân máy.

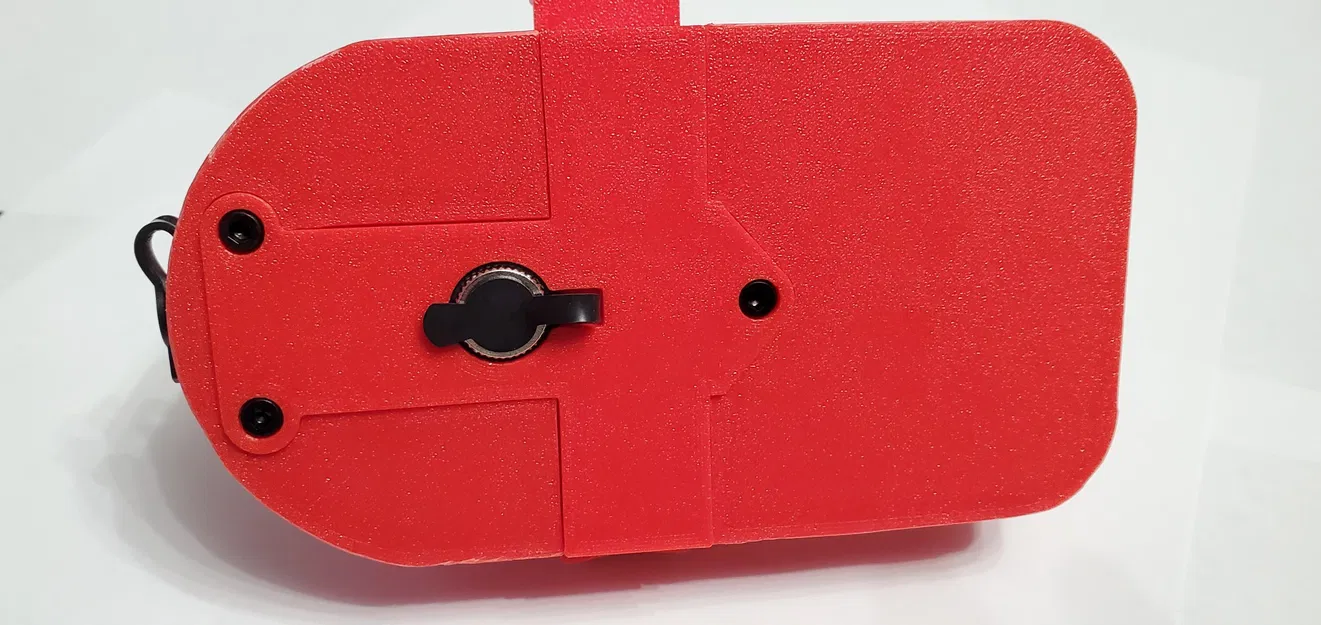

15. Sử dụng 3 ốc M3 để gắn tấm đế.

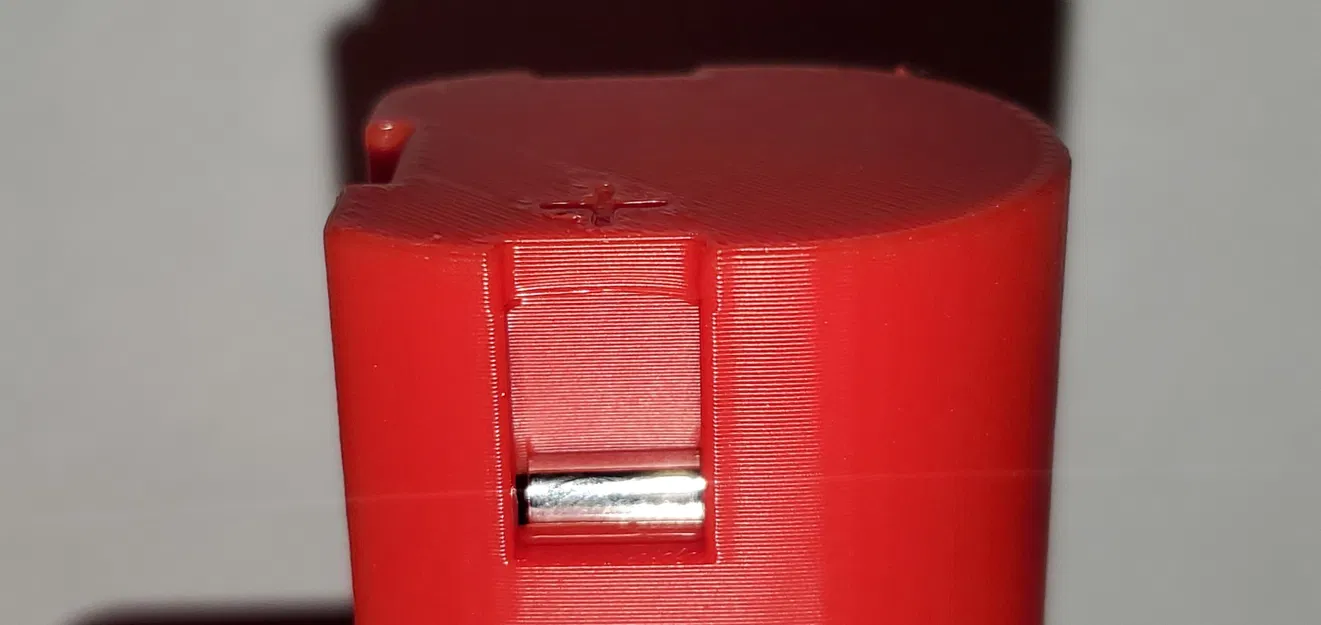

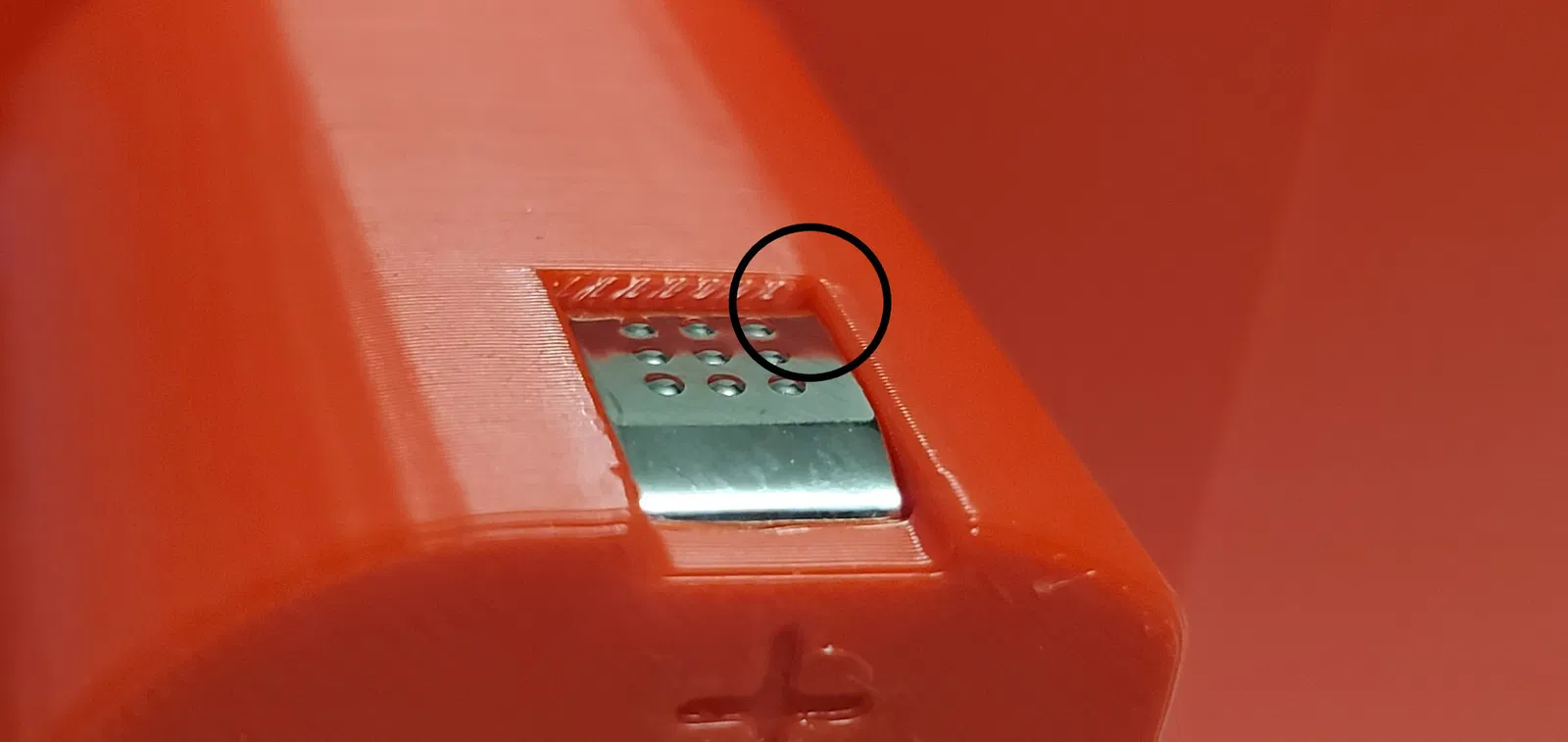

16. Gắn adapter pin vào dụng cụ điện của bạn, cắm phích cắm nguồn vào đầu nối nguồn và cắm adapter nguồn vào ổ điện, sử dụng dụng cụ theo khuyến cáo của Ryobi. LƯU Ý: Khi lắp adapter pin, nếu các đầu nối lò xo lá của bạn bị thụt vào trong thân máy thì có nghĩa là bạn đã lắp chưa hết, hãy dùng nhíp cán dài hoặc dụng cụ tương tự để phần lò xo "click" vào đúng vị trí.
