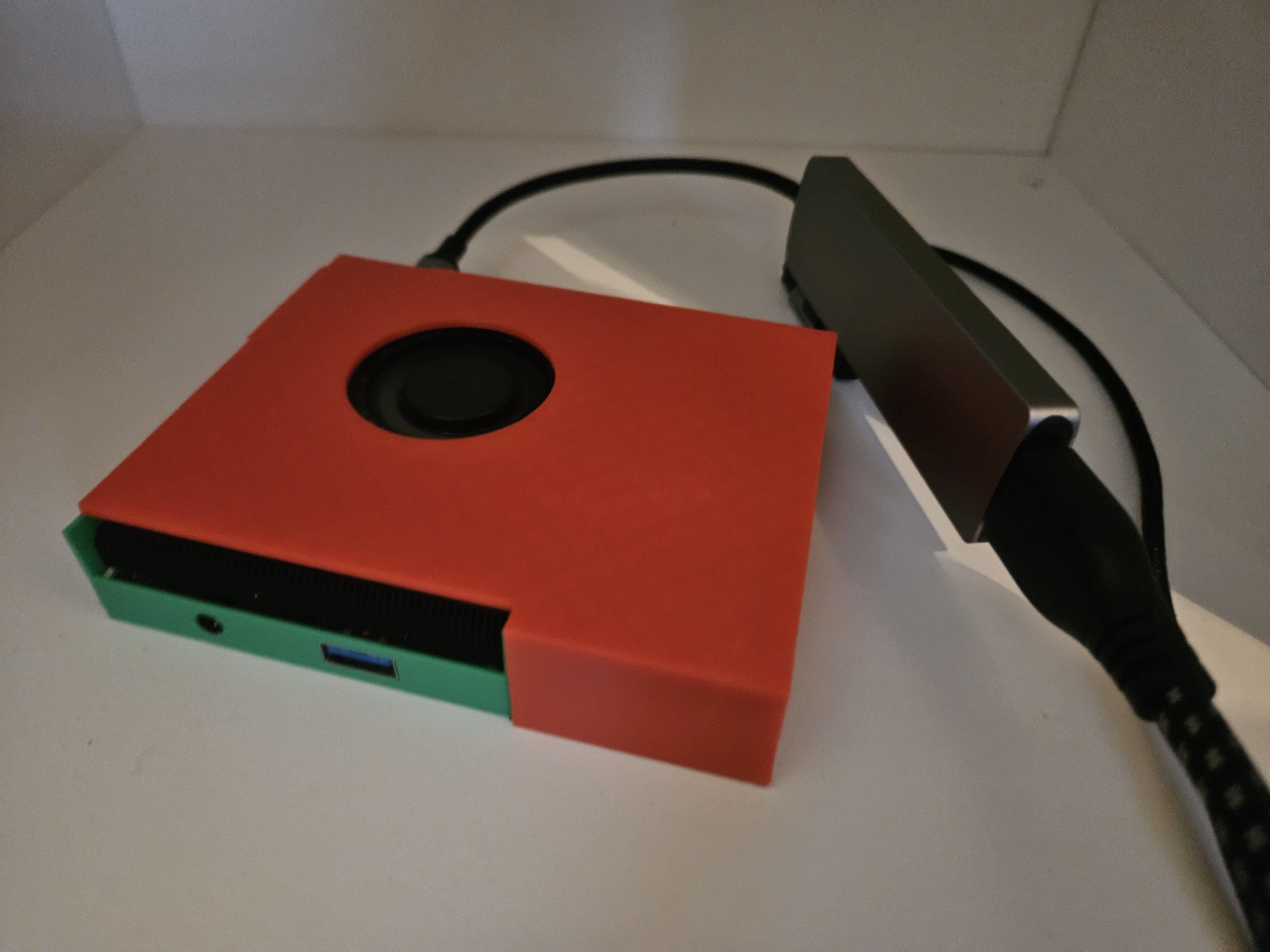

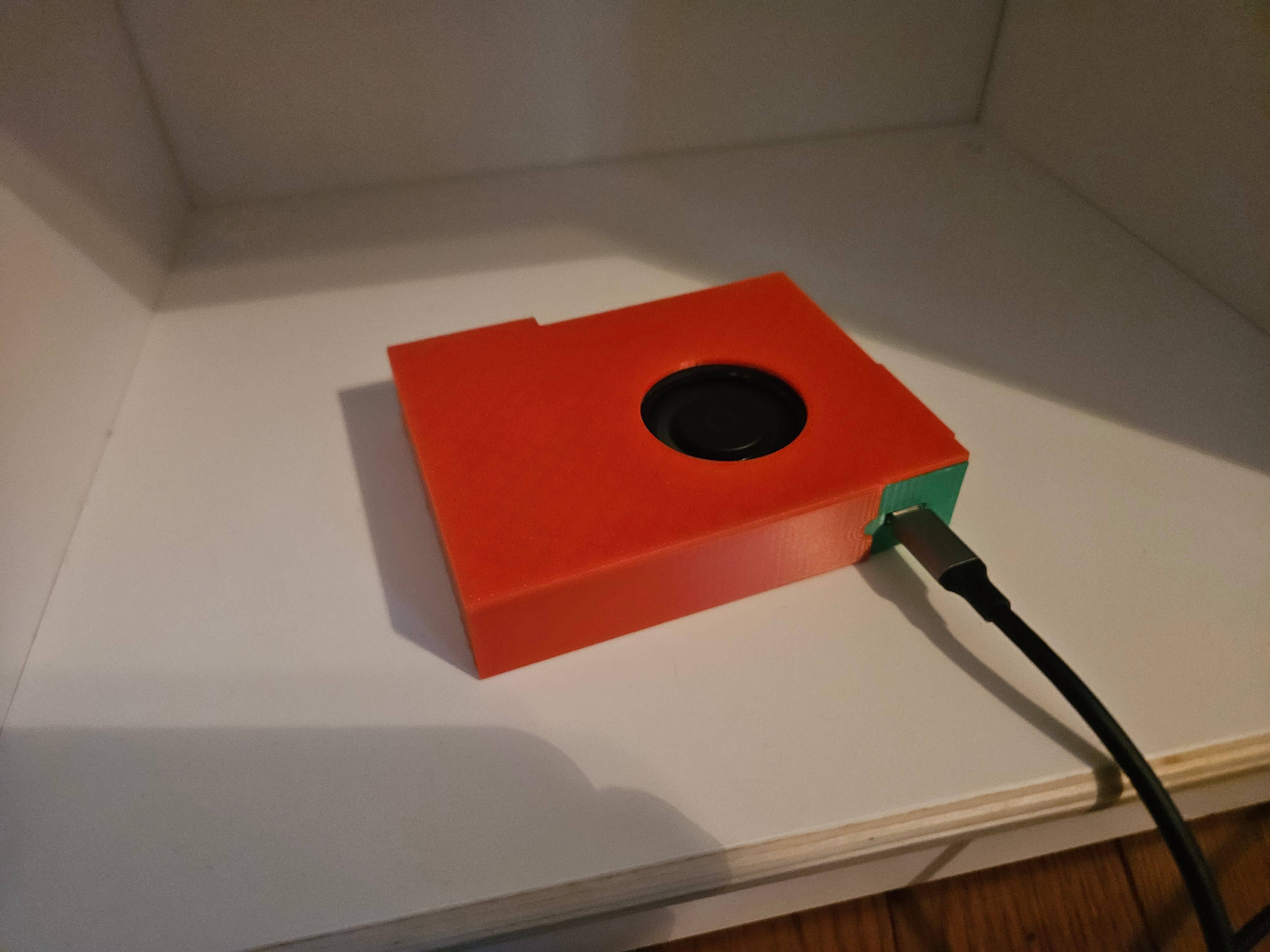

Vỏ Case Mini PC cho GPD Win 3

Theo tôi biết thì đây là vỏ case Mini PC cho Win 3 duy nhất có trên mạng tính đến cuối năm 2023. Nếu ai đó nghĩ mình có thể làm vỏ case tốt hơn, xin cứ làm, rồi gửi link cho tôi để tôi xài ké.

Đây không phải là dự án cho người mới bắt đầu. Có khả năng cao là bạn sẽ phá hỏng Win 3 của mình nếu không biết mình đang làm gì. Mô hình này đòi hỏi máy in 3D chính xác để vừa các cổng USB và giắc cắm tai nghe, nhưng tôi đoán bạn có thể tăng kích thước lên vài phần trăm trong phần mềm slicer để bù cho máy in kém chính xác hơn (chưa thử).

Bạn sẽ cần một USB C hub có hỗ trợ Power Delivery và xuất hình để sử dụng cái này. Ngay cả khi rút cáp màn hình, thiết bị vẫn nghĩ nó đang kết nối, vì vậy trong cài đặt hiển thị của Windows, hãy chọn “Show only on 2” và đặt độ phân giải tùy thích. Cũng nhớ đảm bảo “display 2” là màn hình chính của bạn.

Hướng dẫn sơ bộ:

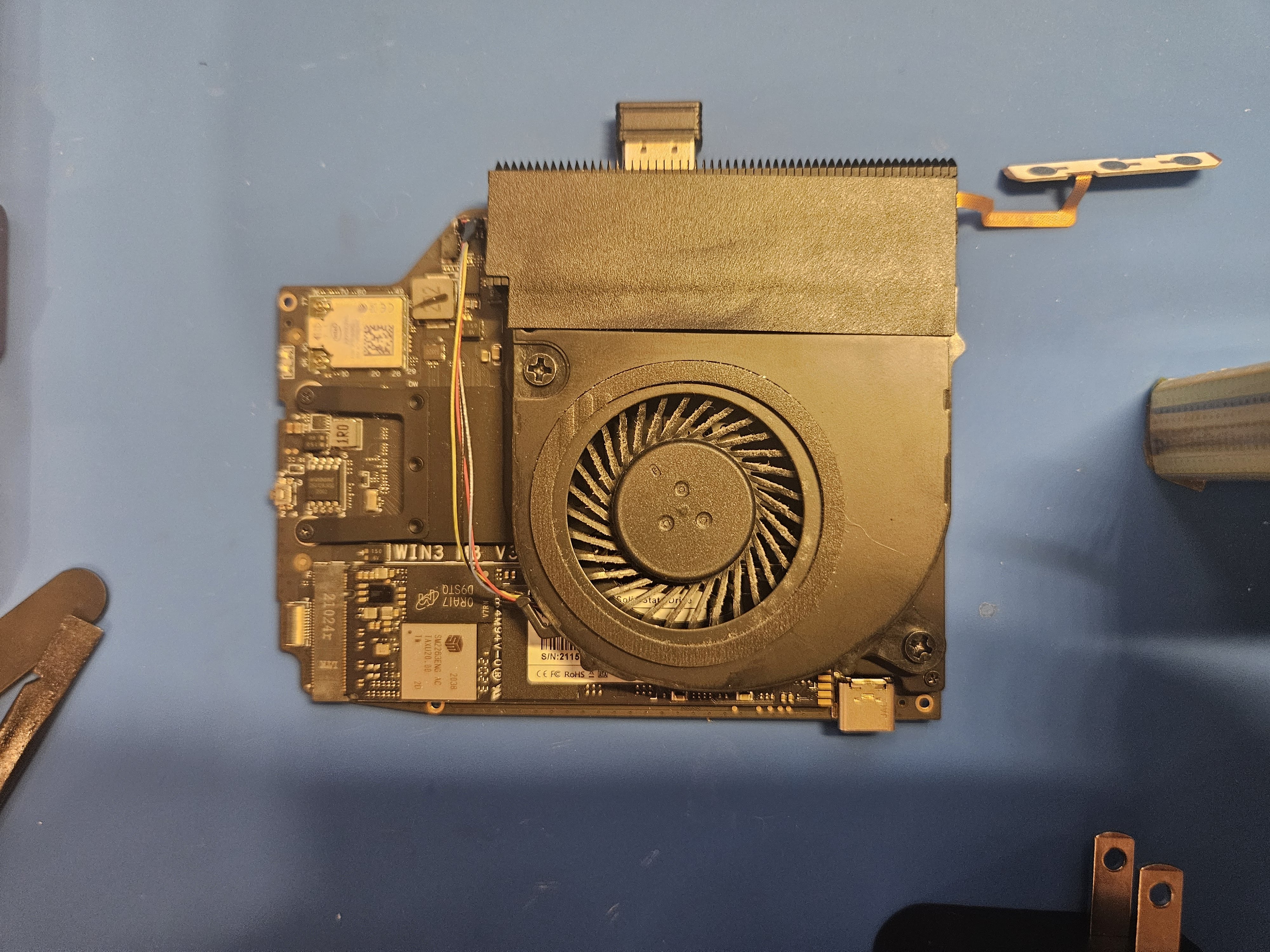

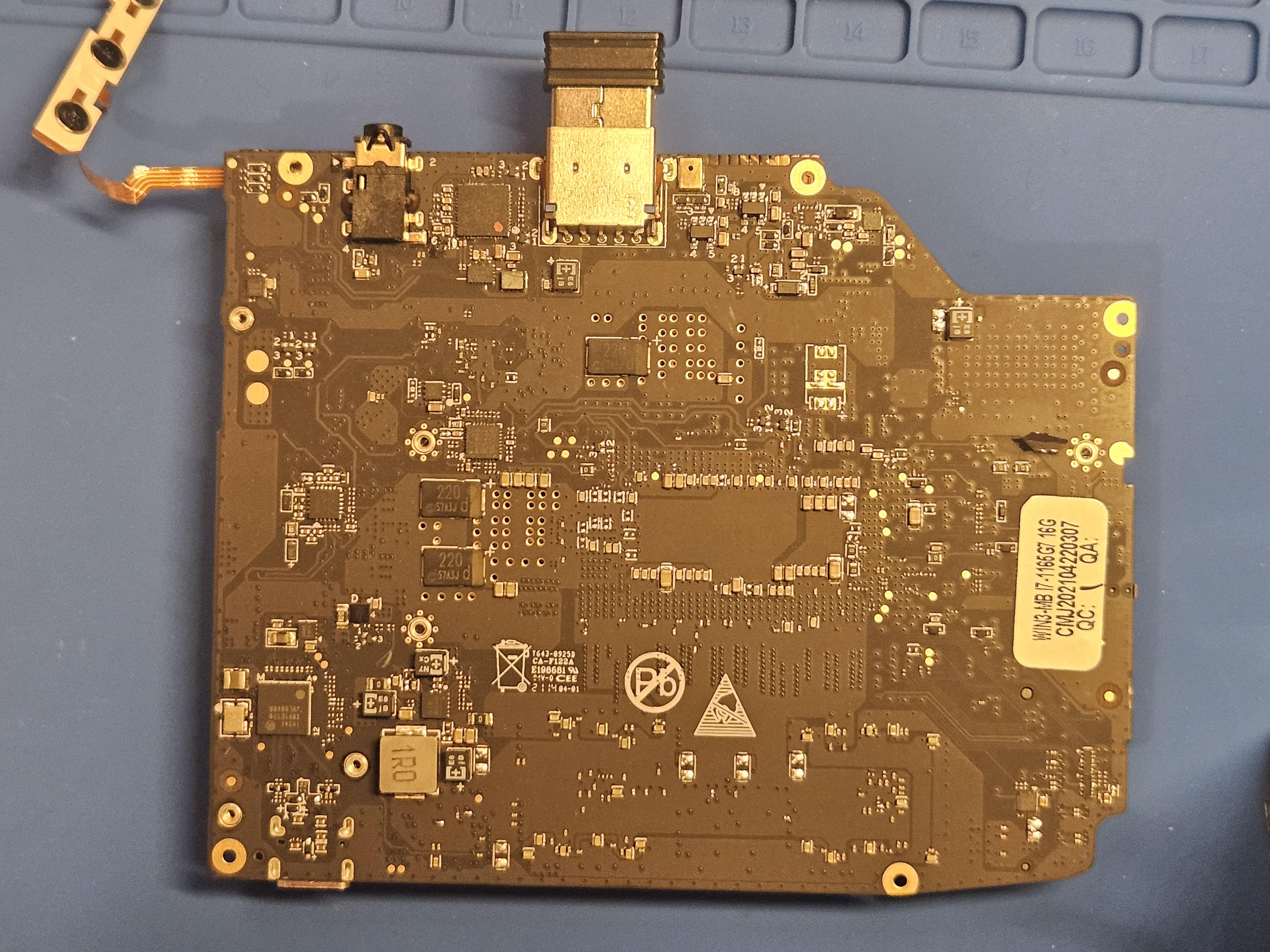

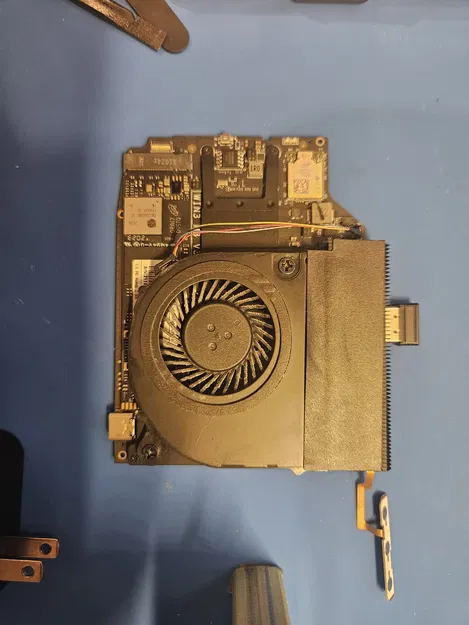

Tháo rời Win 3 khá đơn giản. Bạn sẽ phải tháo quạt và tản nhiệt để lấy bo mạch ra, rồi gắn lại chúng sau khi bo mạch chính đã được lấy ra. May mắn là thiết bị vẫn khởi động được khi không có pin, đó là mối lo ngại lớn nhất của tôi khi bắt đầu dự án này.

Bạn có thể ngắt kết nối ăng-ten wifi trong quá trình tháo lắp ban đầu, nhưng bạn sẽ phải gỡ mối hàn của chúng ra khỏi vỏ Win 3 để chuyển chúng sang vỏ case Mini PC. Đây là một quá trình đơn giản với mỏ hàn và một ít flux. Bạn có thể cắt chúng ở gần đầu nối, nhưng điều đó sẽ làm giảm hiệu suất không dây của bạn.

In hai nửa vỏ case theo hướng đặt mặt phẳng lớn ở dưới.

Vỏ case dưới sẽ cần được kéo giãn nhẹ nhàng để đặt bo mạch Win 3 vào vị trí. Tôi đặt phía USB A vào trước, rồi cẩn thận uốn các cạnh còn lại nếu cần để trượt bo mạch vào đúng chỗ. Chỉ cần cẩn thận đừng làm căng bo mạch là được. Tôi làm vỏ case khít như vậy để không cần vít hay chốt giữ bo mạch.

Đừng quên gắn lại ăng-ten Wifi và Bluetooth sau khi bo mạch đã được lắp vào vỏ case dưới. Cáp màu đen đi vào khe ăng-ten có nhãn “Main” và cáp dài màu xám đi vào “Aux”. Tôi khuyên bạn nên dùng một ít keo nóng chảy hoặc băng dính để che phần kim loại lộ ra của ăng-ten wifi để tránh bị chập mạch. Trên mô hình, bạn sẽ thấy một cái kẹp để giúp định tuyến ăng-ten dài bên trong vỏ case.

PLA là đủ tốt với cài đặt in thông thường, và tôi đã thiết kế các lỗ hở cùng các chân đế để giữ mọi bộ phận nóng cách xa nhựa. Tuy nhiên, cái này chỉ được thử nghiệm trong môi trường nhiệt độ phòng. Nếu bạn định đặt Mini PC này vào ô tô nóng hoặc địa điểm ngoài trời, nó có thể sẽ bị chảy, vì vậy hãy sử dụng PETG nếu đó là kế hoạch của bạn.

Việc lắp ráp này chủ yếu sử dụng các bộ phận từ GPD Win 3 và máy in 3D, thứ duy nhất bạn cần thêm là súng keo nóng chảy hoặc băng dính chắc chắn để gắn công tắc nguồn và ghép hai nửa vỏ case lại với nhau. Tôi đã dùng keo nóng chảy, nhưng băng dính điện có lẽ là một ý tưởng tốt hơn, ít vĩnh viễn hơn.

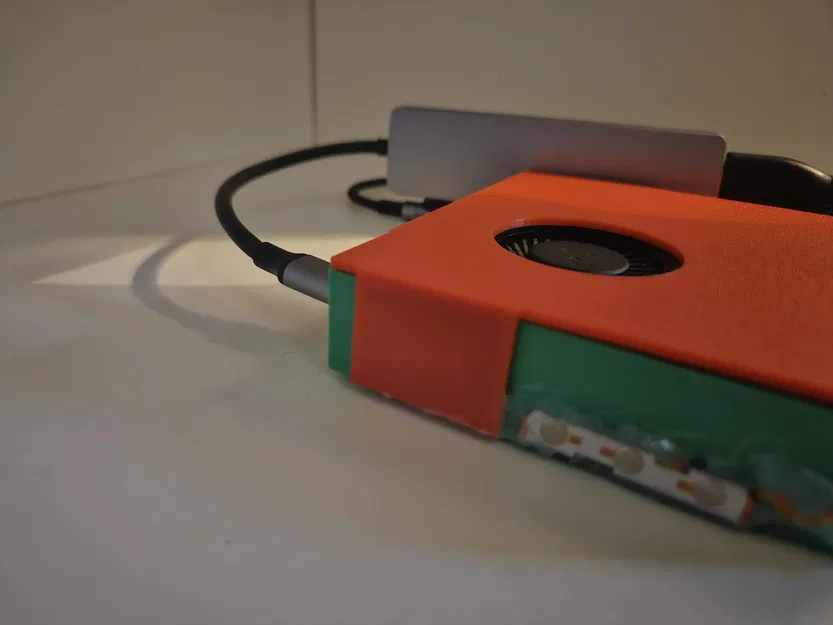

Nút nguồn được gắn cuối cùng. Bạn sẽ cần dùng băng dính hoặc keo nóng chảy để cố định cáp nút nguồn theo cách giữ nó không bị giật ra khỏi bo mạch. Bạn sẽ thấy một lỗ trên vỏ case dành cho cáp ruy băng nguồn, và bạn có thể dùng tăm hoặc spudger nhựa để cố định kẹp trên cáp nguồn sau khi vỏ case đã được lắp ráp.

Đọc thêm cho vui:

GPD Win 3 bị hỏng cần điều khiển có giá khoảng 350 đô la trên eBay. Đó là một mức giá khá tốt xét đến sức mạnh và màn hình đi kèm. Nhưng tôi nghĩ hầu hết mọi người làm dự án này đều đã có sẵn một chiếc Win 3 bụi bặm.

Nút nguồn sử dụng đầu nối 4 chân nhỏ để gắn vào bo mạch. Nếu bạn làm hỏng nút nguồn đi kèm với Win 3, tôi nghĩ một trong những loại cáp "Switch Lite Flex Cable On/Off Button Ribbon Power Cable" từ Aliexpress có thể dùng làm nút nguồn thay thế, nhưng tôi chưa đặt hàng thử. Nếu bạn biết một giải pháp thay thế tốt cho nút nguồn, xin hãy cho tôi biết.

Sẽ khá đơn giản để sửa đổi mô hình này để gắn màn hình và loa của Win 3, nhưng tôi hơi ngán dự án này rồi, nên sẽ để người tiếp theo làm. Nếu bạn làm được cái gì đó tương tự, xin hãy cho tôi xem khi hoàn thành.

Cuối cùng, sẽ dễ hơn nhiều nếu chỉ tháo pin ra và sử dụng vỏ case gốc làm Mini PC.
