Mod quạt Sovol SV06/Plus có Nắp MOSFET cho Hộp điều khiển
Cải tiến Sovol SV06/SV06 Plus của bạn với bản mod quạt điều khiển bằng MOSFET này. Hướng dẫn chi tiết bao gồm các bộ phận in 3D, phần cứng cần thiết và cấu hình Klipper để có hoạt động yên tĩnh, hiệu quả. Đảm bảo làm theo cảnh báo an toàn và các bước cài đặt cẩn thận.
Mô tả
GIẢM TIẾNG ỒN CHO SV06 CỦA BẠN:
Bản sửa đổi này cho phép điều khiển quạt cho cả Quạt MCU và Quạt tản nhiệt Hotend trên Sovol SV06. Tôi chưa thử nghiệm trên SV06 Plus, nhưng nó sẽ hoạt động tương tự.
BẮT BUỘC PHẢI CÓ KLIPPER. Có thể biên dịch firmware Marlin tùy chỉnh để tận dụng bản sửa đổi này nhưng điều đó tùy thuộc vào bạn.
CẢNH BÁO:
Hướng dẫn này giả định bạn quen thuộc với việc hàn header, tuốt dây, sử dụng khối terminal và nói chung là tránh gây đoản mạch. Tôi không đảm bảo rằng những sửa đổi này sẽ không gây giật điện, làm hỏng máy in của bạn hoặc gây cháy. Tuy nhiên, tôi đã sử dụng SV06 của mình với bản sửa đổi này được 6 tháng mà không gặp sự cố.
CÁC BỘ PHẬN IN 3D:
Nắp in 3D không bắt buộc. Bạn có thể khoan vài lỗ trên nắp gốc và gắn các bo mạch MOSFET bằng bu lông và đai ốc M2.

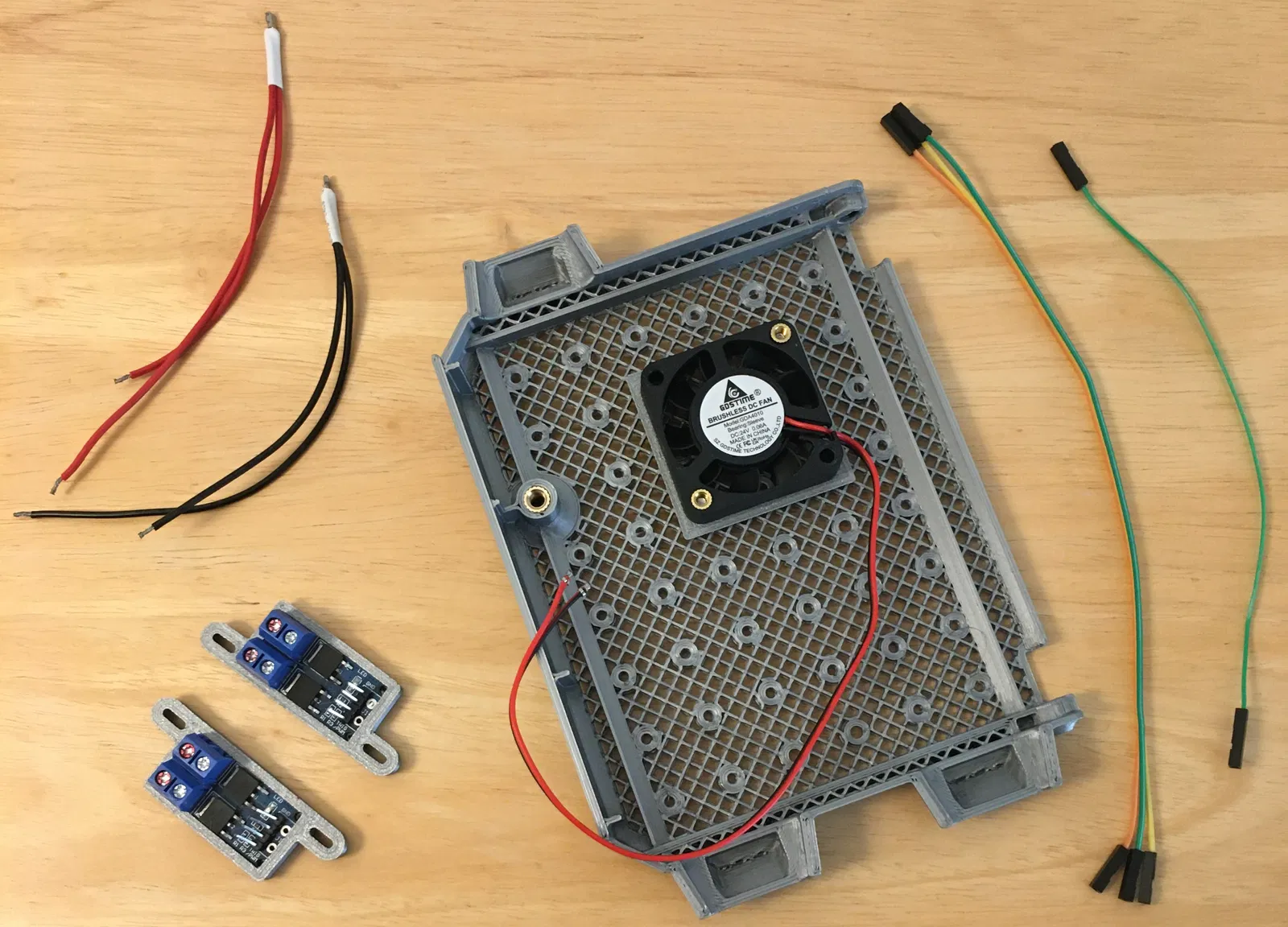

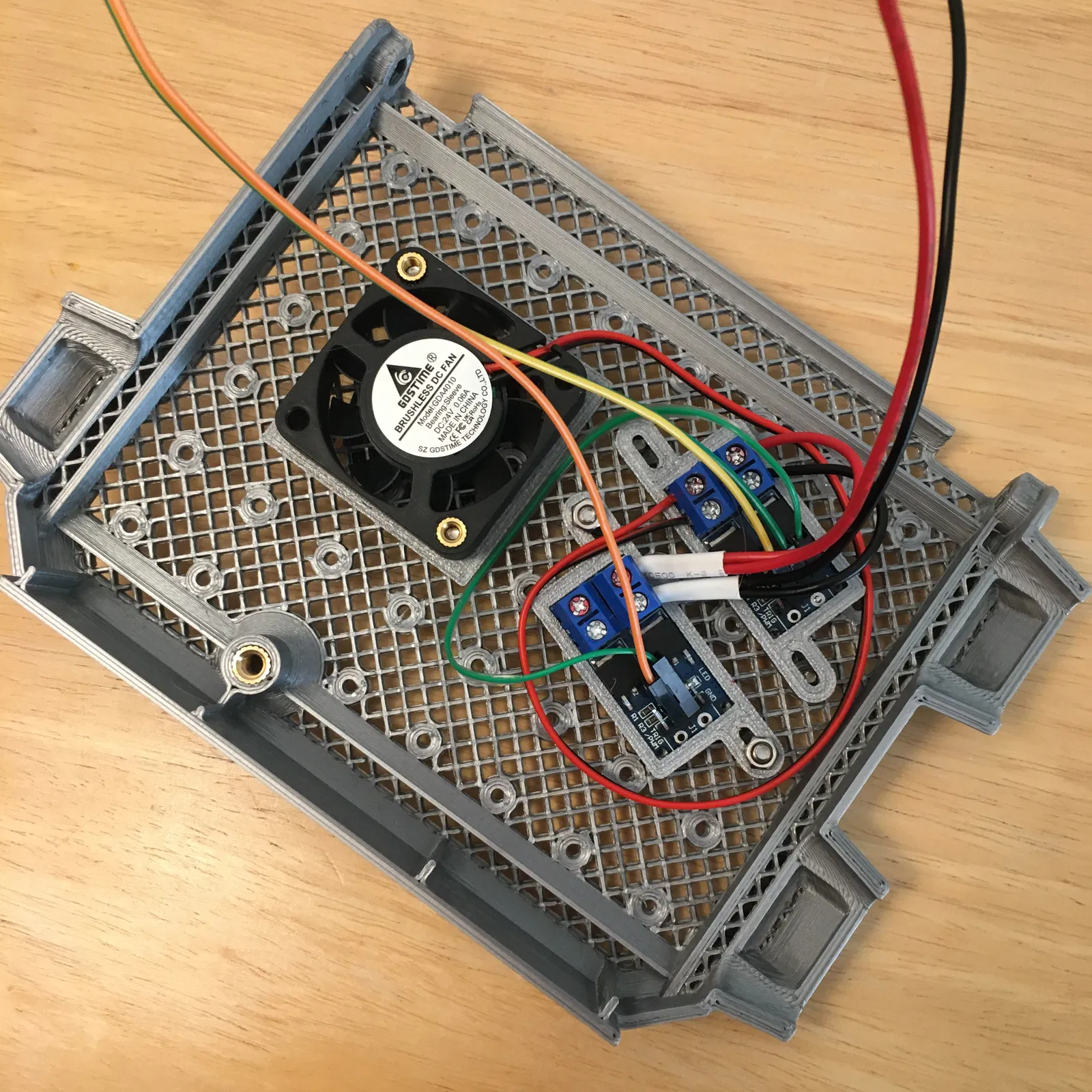

Nắp in 3D có một dãy lỗ 3mm với khoảng cách 32mm giống như trên quạt 4010. Điều này có nghĩa là bạn có thể đặt quạt và mô-đun MOSFET ở bất kỳ đâu bạn muốn và cung cấp các điểm gắn cho các sửa đổi khác. Xem ảnh đính kèm để biết cách bố trí của tôi.
Cắt file nắp (SV06_Modular_Door.stl) mà không có top và bottom để phần infill có thể hoạt động như một lưới tản nhiệt cho luồng không khí dễ dàng. Tôi đặt Cura thành 33% "Grid" infill và 3 lớp tường. Không cần hỗ trợ. Tôi khuyên bạn nên in bằng PETG vì PLA có xu hướng bị cong vênh khi tiếp xúc với nhiệt.

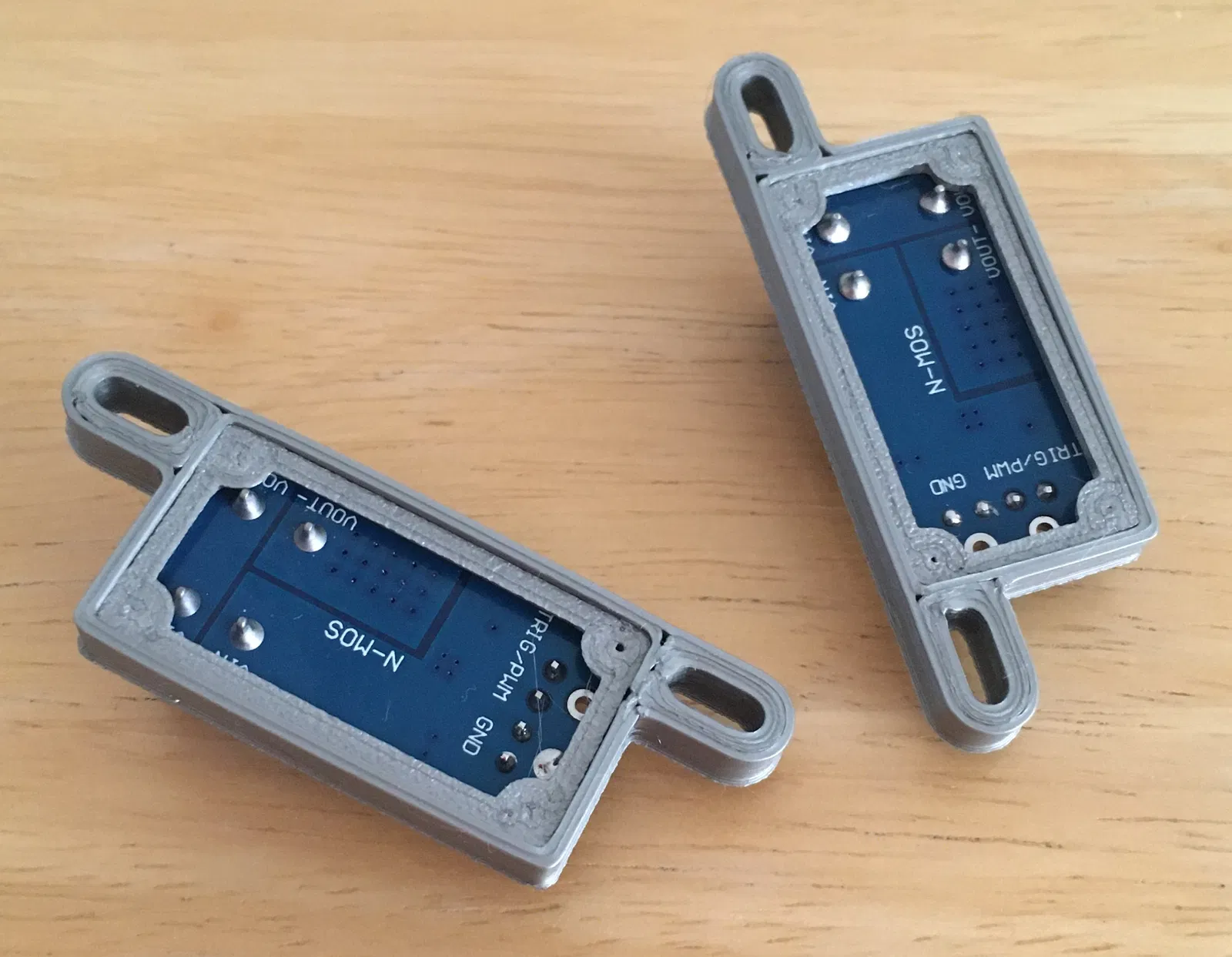

Ngoài ra, hãy in: 2x Modular_MOSFET_Holder.stl 2x Modular_MOSFET_Spacer.stl 1x Modular_4010_Spacer.stl
Một mô hình nắp thay thế đã được thêm vào với khoảng cách lỗ phù hợp với quạt 6010.
File STEP chứa một phiên bản đơn giản hóa của nắp để dễ dàng sửa đổi.
PHẦN CỨNG VÀ CÁC BỘ PHẬN ĐIỆN TỬ:
- hai bo mạch mô-đun D8184 MOSFET (gọi là M1 và M2 trong hướng dẫn này)
- mỏ hàn và thiếc hàn
- tua vít đầu dẹt nhỏ
- kìm cắt/tuốt dây
- header chân cắm đực 2.54mm
- dây jumper cái 2.54mm
- dây điện thừa (khuyến nghị AWG 22)
Nhiều bo mạch mô-đun D8184 khác nhau có sẵn. Lấy các bo mạch MOSFET khớp với hình ảnh sẽ đảm bảo chúng vừa với nắp thay thế.
Đối với nắp thay thế:
- Để giữ nắp đóng: 1x ốc ren M4
- Để giữ quạt: 2x ốc M3 dài 16mm + 2x ốc ren M3 (hoặc 2x ốc M3 dài 20mm + 2x đai ốc M3)
- Để giữ mô-đun MOSFET: 4x ốc M3 dài 8mm (hoặc 4x ốc M3 dài 10mm + 4x đai ốc M3)
CÀI ĐẶT:

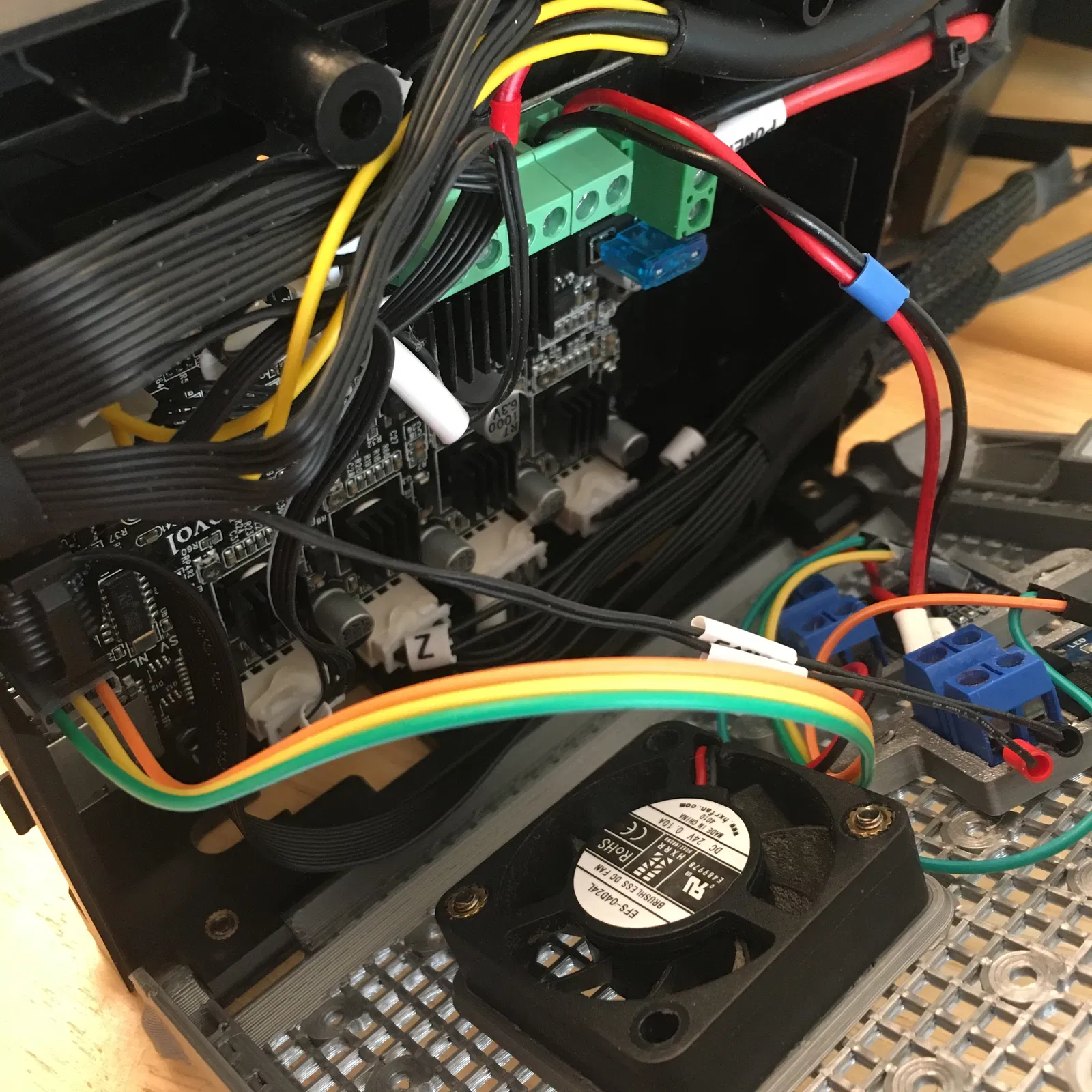

Tháo các dây nối với quạt tản nhiệt Hotend khỏi khối terminal trên bo mạch chủ của bạn có nhãn "Fan".
Ngắt kết nối quạt làm mát MCU khỏi bo mạch chủ. Tháo phần nhựa khỏi phích cắm và cắt bớt, chỉ để lại một đoạn dây được bấm để dễ dàng cắm vào khối terminal. Nếu sử dụng nắp thay thế, hãy lắp 2x ốc ren M3 vào quạt.
Hàn các chân cắm đực 2.54mm vào các header 2.54mm trên bo mạch MOSFET. Bạn chỉ cần 3 chân (1 PWM, 2 ground) trên M1 và 2 chân (1 PWM và 1 ground) trên M2.
Chuẩn bị một ít dây điện thừa bằng cách cắt và tuốt 2 đoạn dây dài 50mm và 100mm cho cả dây đỏ và dây đen.
Tìm header lập trình ICSP trên bo mạch chủ của bạn giữa header màn hình và cổng USB. Có 4 chân được dán nhãn "3V3 IO CK G". Chúng ta sẽ sử dụng các chân IO, CK và G.

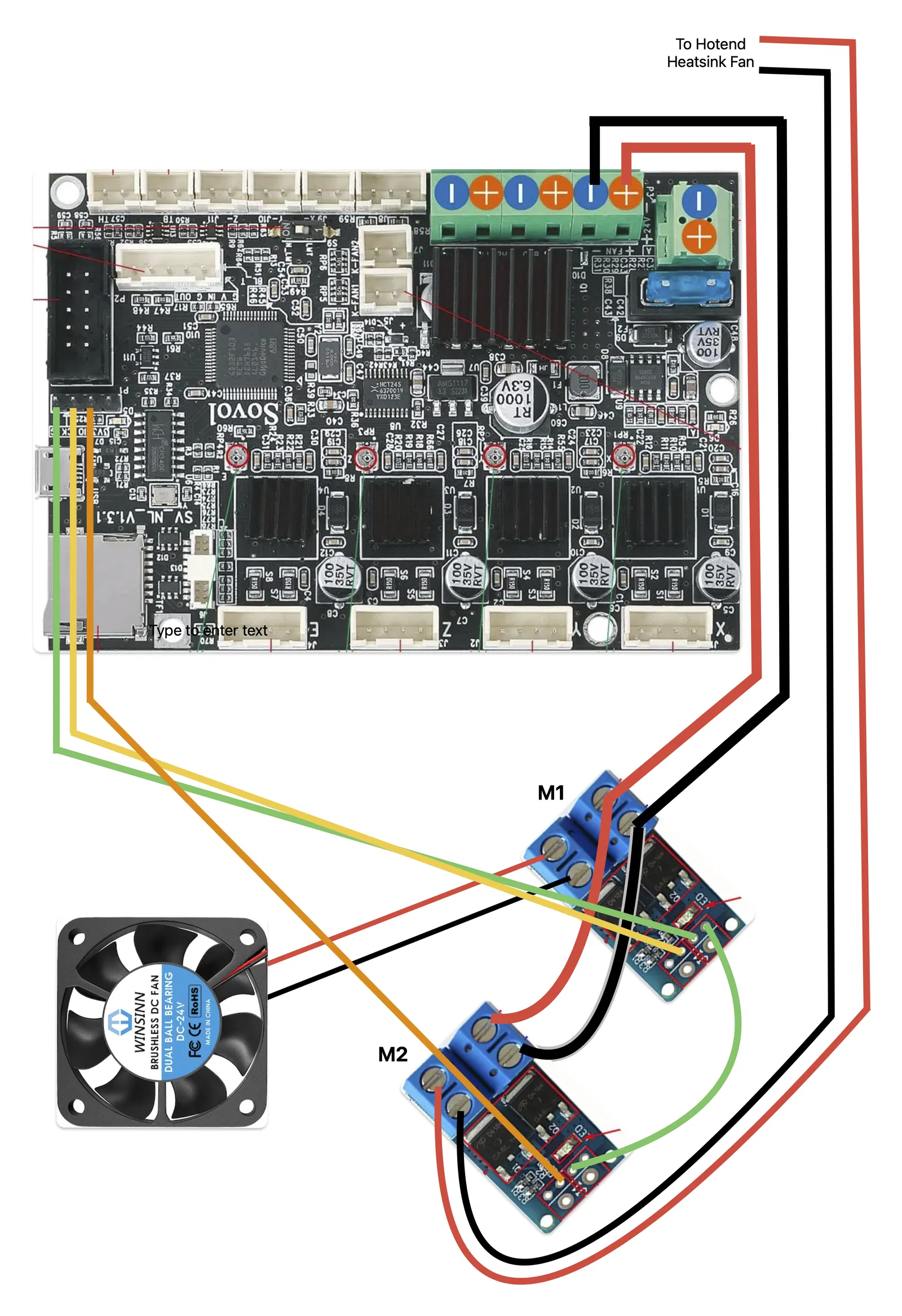

Đi dây:
- Dây đỏ dài 100mm từ (+) trên khối "Fan" của bo mạch chủ đến khối đầu vào (+) trên M1
- Dây đen dài 100mm từ (-) trên khối "Fan" của bo mạch chủ đến khối đầu vào (-) trên M1
- Dây đỏ dài 50mm từ khối đầu vào (+) trên M1 đến khối đầu vào (+) trên M2
- Dây đen dài 50mm từ khối đầu vào (-) trên M1 đến khối đầu vào (-) trên M2
- Dây đỏ (+) từ quạt MCU đến khối đầu ra (+) trên M1.
- Dây đen (-) từ quạt MCU đến khối đầu ra (-) trên M1.
- Dây đỏ (+) từ quạt tản nhiệt Hotend đến khối đầu ra (+) trên M2.
- Dây đen (-) từ quạt tản nhiệt Hotend đến khối đầu ra (-) trên M2.
- Dây jumper màu xanh lá (gnd) và vàng (CK) từ header lập trình trên bo mạch chủ đến GND và PWM trên M1.
- Dây jumper màu cam (IO) từ header lập trình trên bo mạch chủ đến PWM trên M2.
- Dây jumper màu xanh lá (gnd) từ chân GND dự phòng trên M1 đến chân GND trên M2.

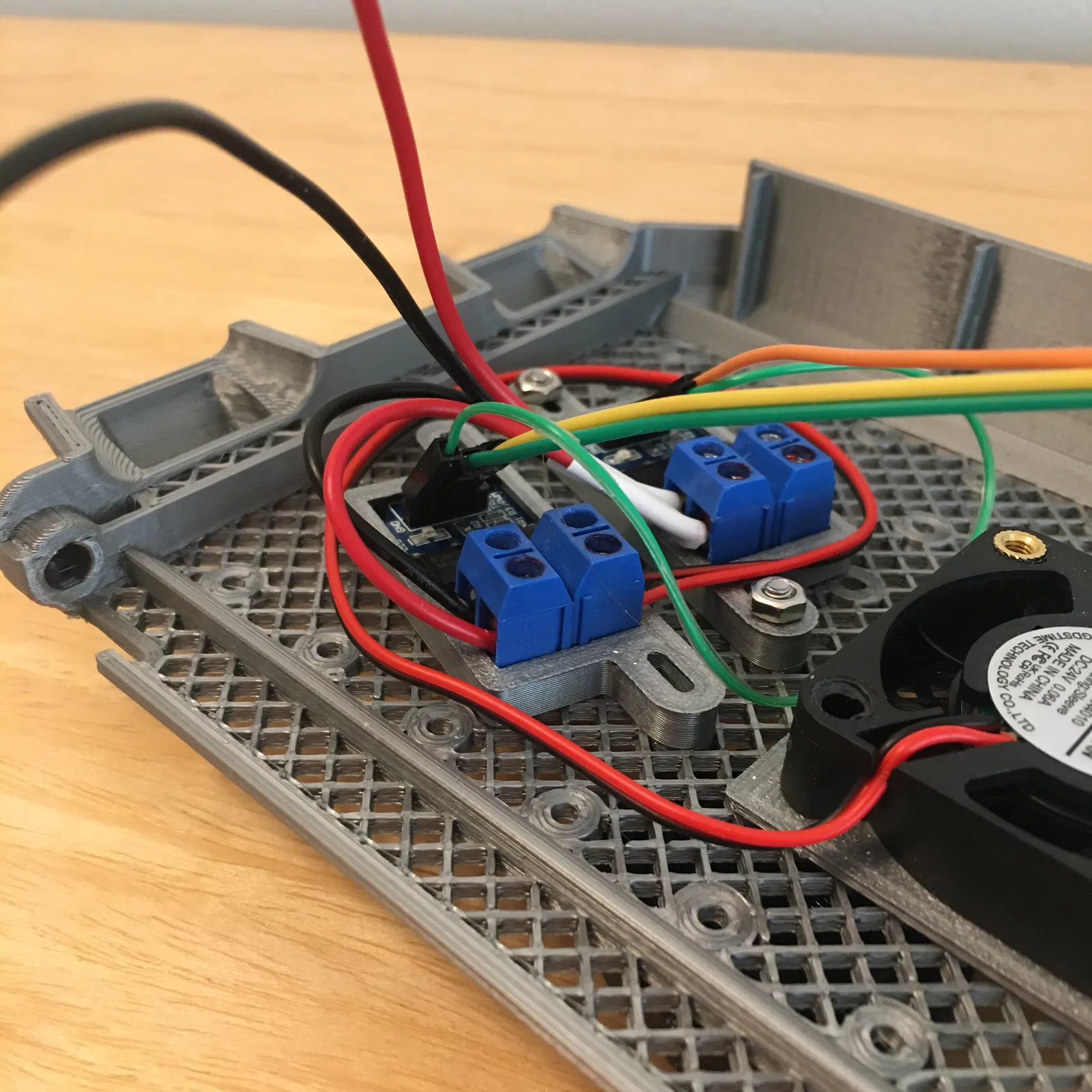

Mẹo: Tôi đã bẻ các header chân cắm trên M1 và M2 về phía giữa một góc 45 độ để dây jumper không cản trở việc đóng vỏ máy.
CẤU HÌNH KLIPPER:
Quạt tản nhiệt hotend chỉ chạy nếu hotend đang hoạt động hoặc nhiệt độ trên 50°C. Quạt MCU sẽ chạy ở tốc độ tối đa nếu một trong hai bộ sưởi đang hoạt động và sẽ chạy ở tốc độ một nửa trong 5 phút sau khi cả hai bộ sưởi đã tắt. Cả hai quạt sẽ chạy ở 100% nếu Klipper ở trạng thái "dừng khẩn cấp". Nếu không, chúng sẽ tắt. Âm thanh tĩnh lặng tuyệt vời! Thêm nội dung sau vào printer.cfg của bạn:
[heater_fan e_sink_fan] pin: PA13 shutdown_speed: 1.0 heater_temp: 50.0
[controller_fan mcu_fan] pin: PA14 shutdown_speed: 1.0 idle_timeout: 300 idle_speed: 0.5 heater: extruder, heater_bed
