Nở Nhựa Treo Tường (Drywall Anchor)

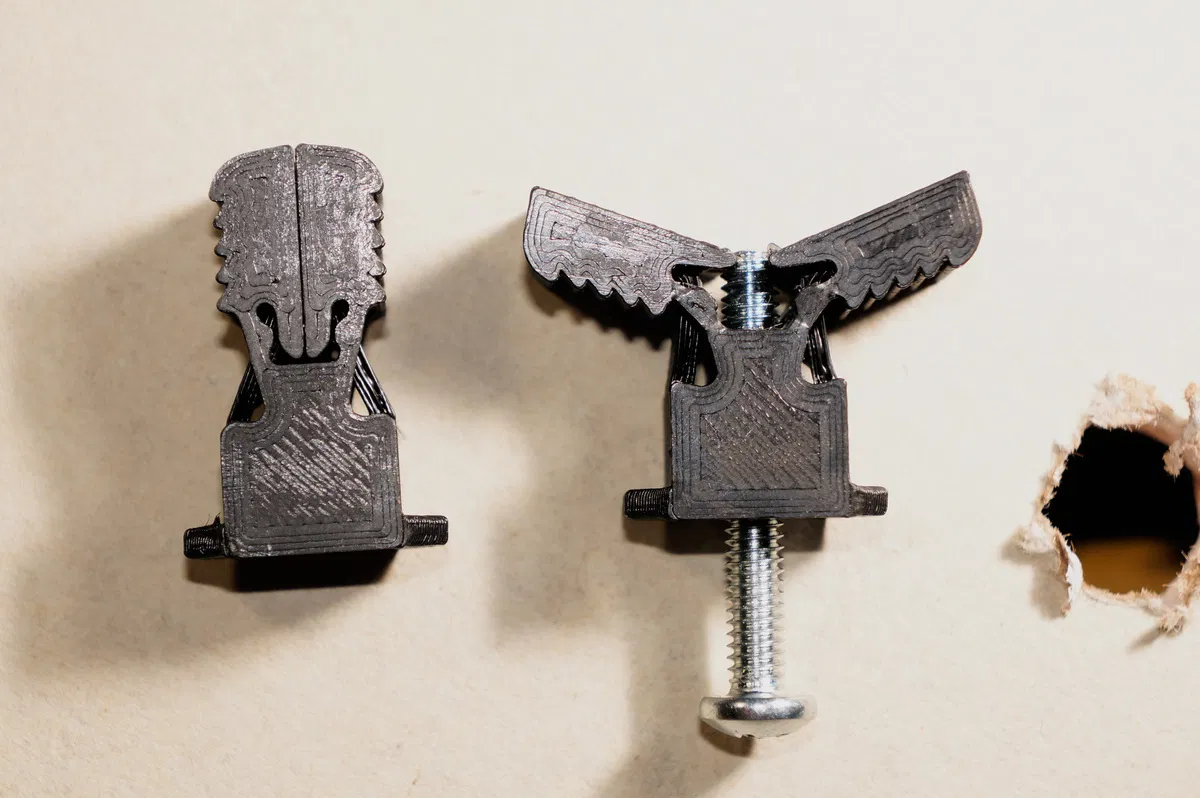

Có nhiều loại nở nhựa treo tường (drywall anchor) trên thị trường. Tuy nhiên, hầu hết các thiết kế đó không hoạt động tốt khi in 3D. Vì vậy, thay vì tái tạo một thiết kế được tối ưu hóa cho khuôn ép và điều chỉnh nó cho in 3D, tôi quyết định thiết kế một loại nở nhựa treo tường tận dụng lợi thế của in 3D bằng cách tích hợp các yếu tố thiết kế mà sản xuất truyền thống không thể có được. Thiết kế này sử dụng các bản lề đàn hồi bắt chéo nhau để truyền áp lực tuyến tính từ đầu bu lông xoay các thanh đỡ vào mặt sau của tấm thạch cao.

In ấn:

Nên sử dụng PETG hoặc vật liệu có độ bền và độ đàn hồi tương tự để in mẫu này. PLA quá giòn và sẽ bị vỡ trong quá trình lắp đặt. In mẫu nằm nghiêng theo hướng nó được định hướng, không cần hỗ trợ hoặc đế lót. Lớp in nên là 0.2mm vì kích thước của mẫu đã được lựa chọn cẩn thận cho chiều cao lớp này. Nên sử dụng ít nhất 3, nhưng tốt nhất là 4 lớp vỏ. Tỷ lệ điền đầy không quan trọng lắm vì hầu hết ứng suất đều nằm trên các lớp vỏ.

Lắp đặt:

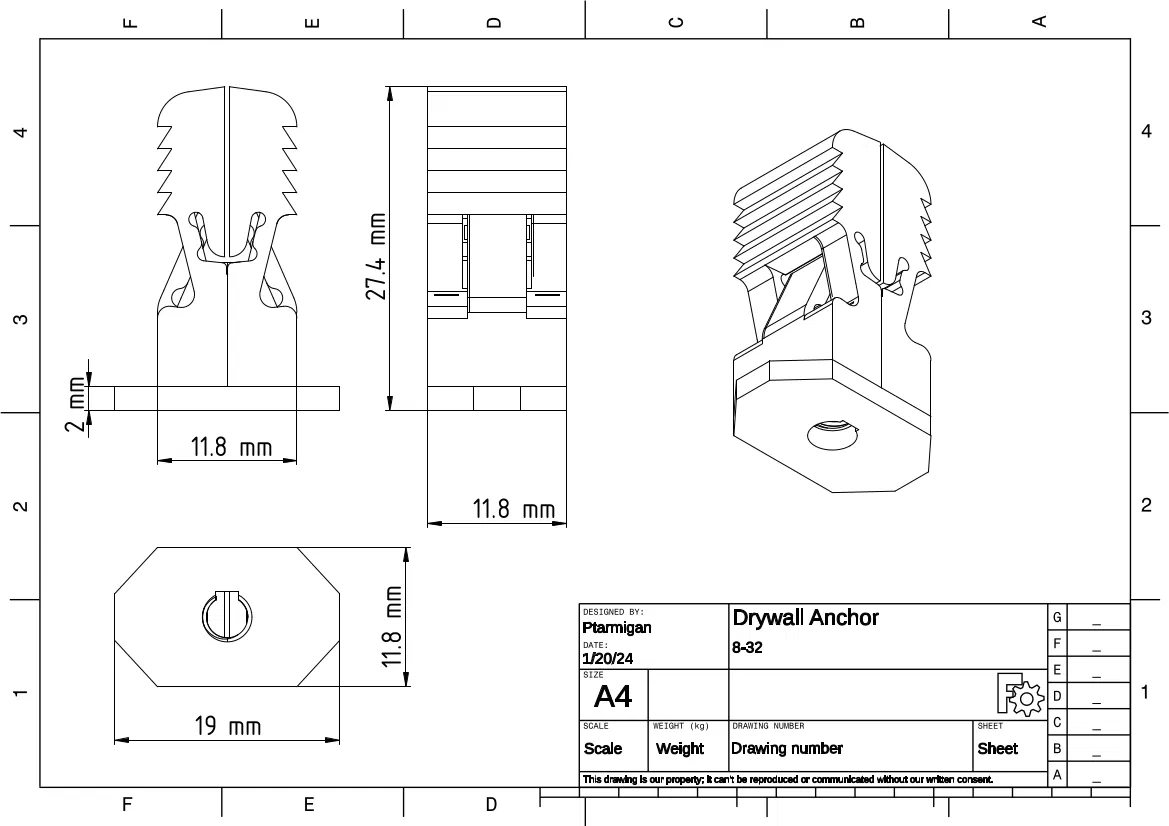

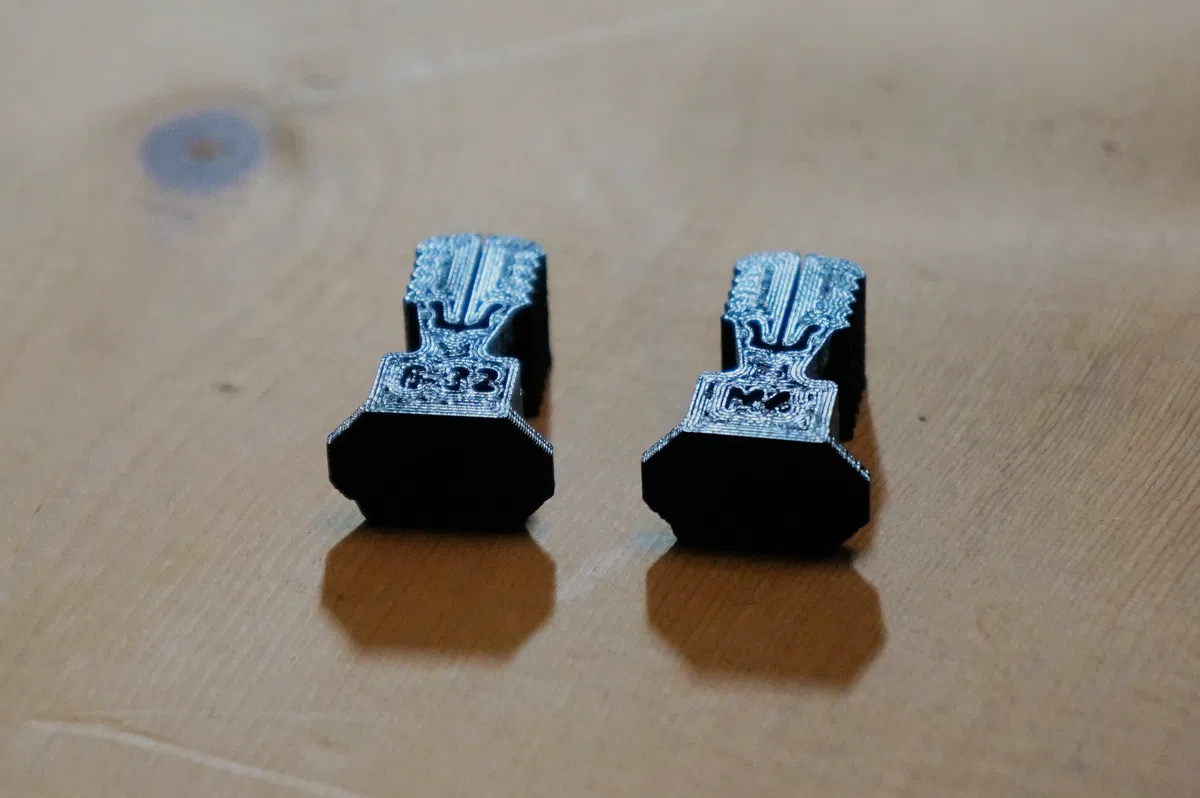

Mẫu này được thiết kế cho tấm thạch cao dày ½ inch (12,7mm). Nó có thể hoạt động trên tấm thạch cao dày 5/8 inch hoặc 3/8 inch nhưng chưa được thử nghiệm. Có hai mẫu, một mẫu có ren cho vít máy 8-32 và một mẫu có ren cho bu lông M4. Bu lông phải được lắp sâu ¾ inch (19mm) vào nở nhựa để các thanh đỡ mở ra hoàn toàn. Đảm bảo bu lông của bạn đủ dài để đi qua bất kỳ vật gì bạn đang cố định vào tường cộng thêm ¾ inch.

Để lắp đặt, trước tiên hãy khoan một lỗ ؽ inch (13mm) tại vị trí bạn cần nở nhựa. Sau đó, dùng búa gõ nhẹ nở nhựa vào lỗ. Các góc vuông của nở nhựa sẽ cắt vào tấm thạch cao và ngăn nở nhựa bị xoay. Hãy cẩn thận để nở nhựa được căn giữa lỗ và vuông góc với tường để nở nhựa đi vào thẳng và không làm rách giấy ở mặt sau của tấm thạch cao. Sau đó, luồn bu lông qua vật dụng cần treo lên tường và vặn bu lông vào nở nhựa cho đến khi chặt hoặc nó đã đi sâu 19mm qua mặt trước của nở nhựa.

Tôi đã thử nghiệm một nở nhựa được in bằng Polymaker PolyMax PETG và lắp vào tấm thạch cao dày ½ inch, treo thẳng đứng (như trên tường) và nó giữ được hơn 75 pound (34 kg). Tôi không khuyên bạn nên đặt gần trọng lượng đó lên một nở nhựa duy nhất. Khi lắp trên trần nhà, nơi lực tác động thẳng ra khỏi tấm thạch cao, nở nhựa sẽ hỗ trợ ít trọng lượng hơn. Hãy sử dụng phán đoán tốt nhất của bạn về nơi và khi nào nên sử dụng nở nhựa treo tường.

Vui lòng cho tôi biết nếu bạn thấy mẫu này hữu ích hoặc có bất kỳ đề xuất cải tiến nào. Chấp nhận các bản sửa đổi (remixes).
