Adapter Ray Cưa Khóa MAKITA DHS 680

Để xem mô tả tiếng Việt, vui lòng kéo xuống

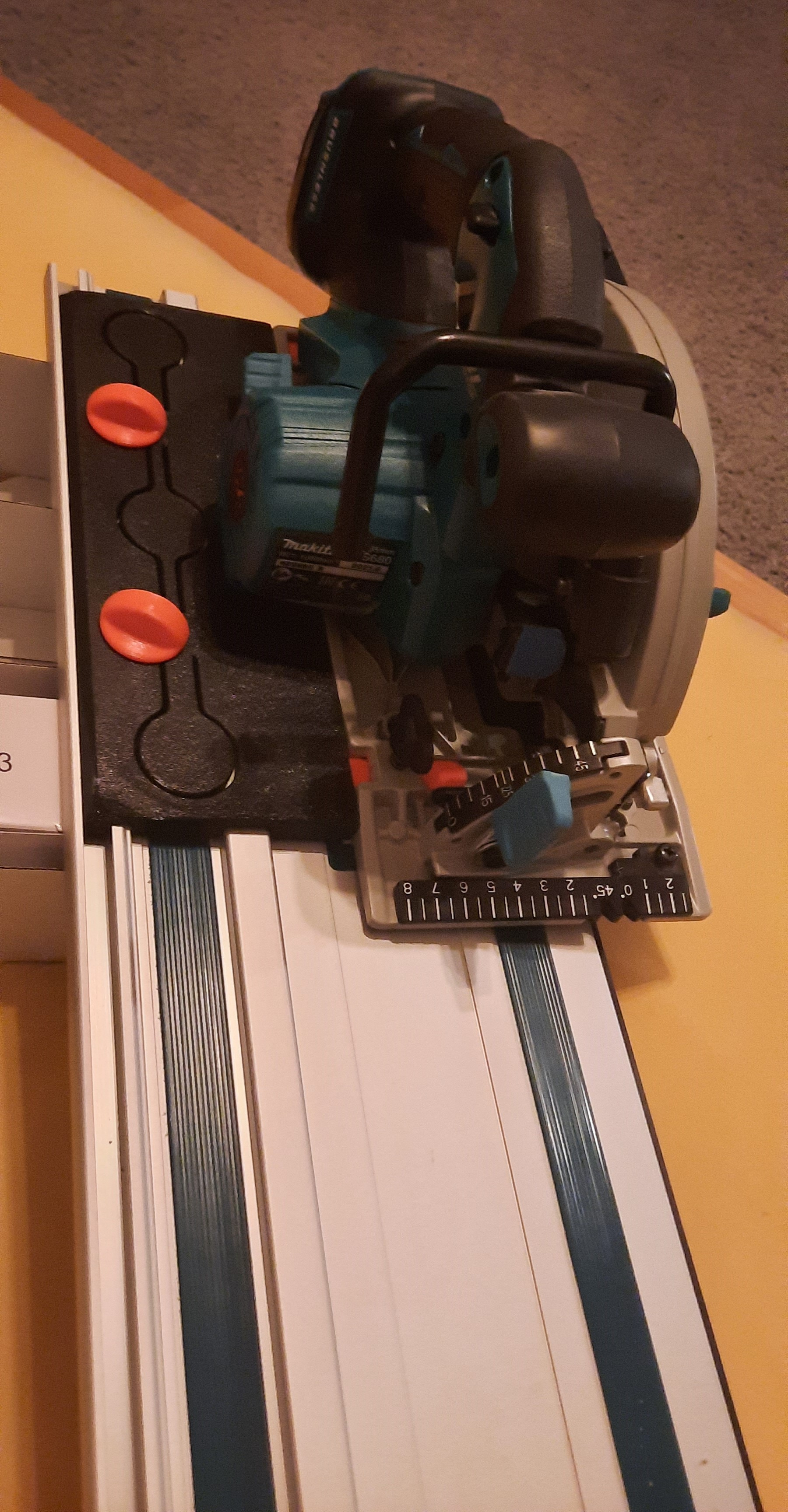

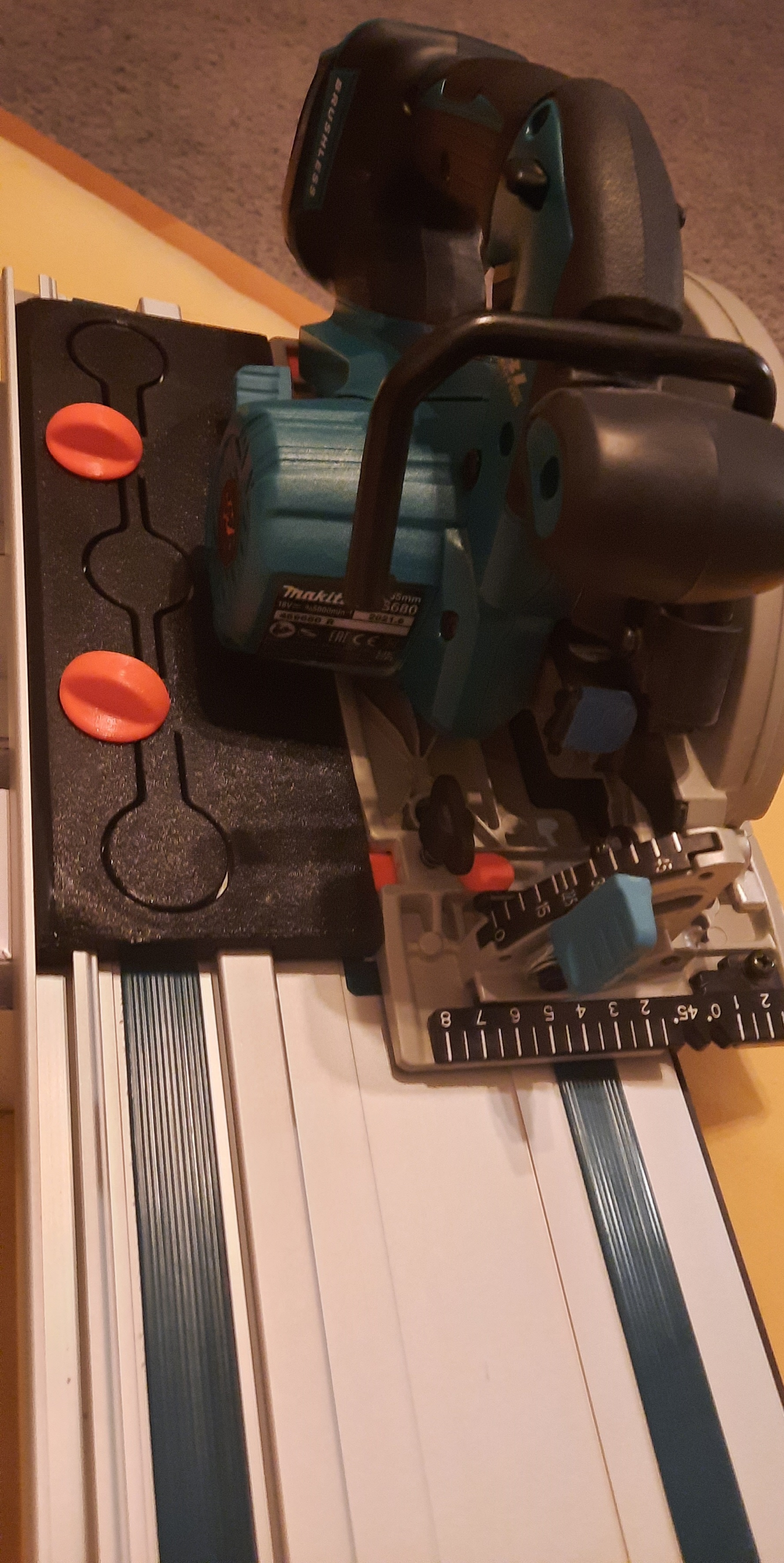

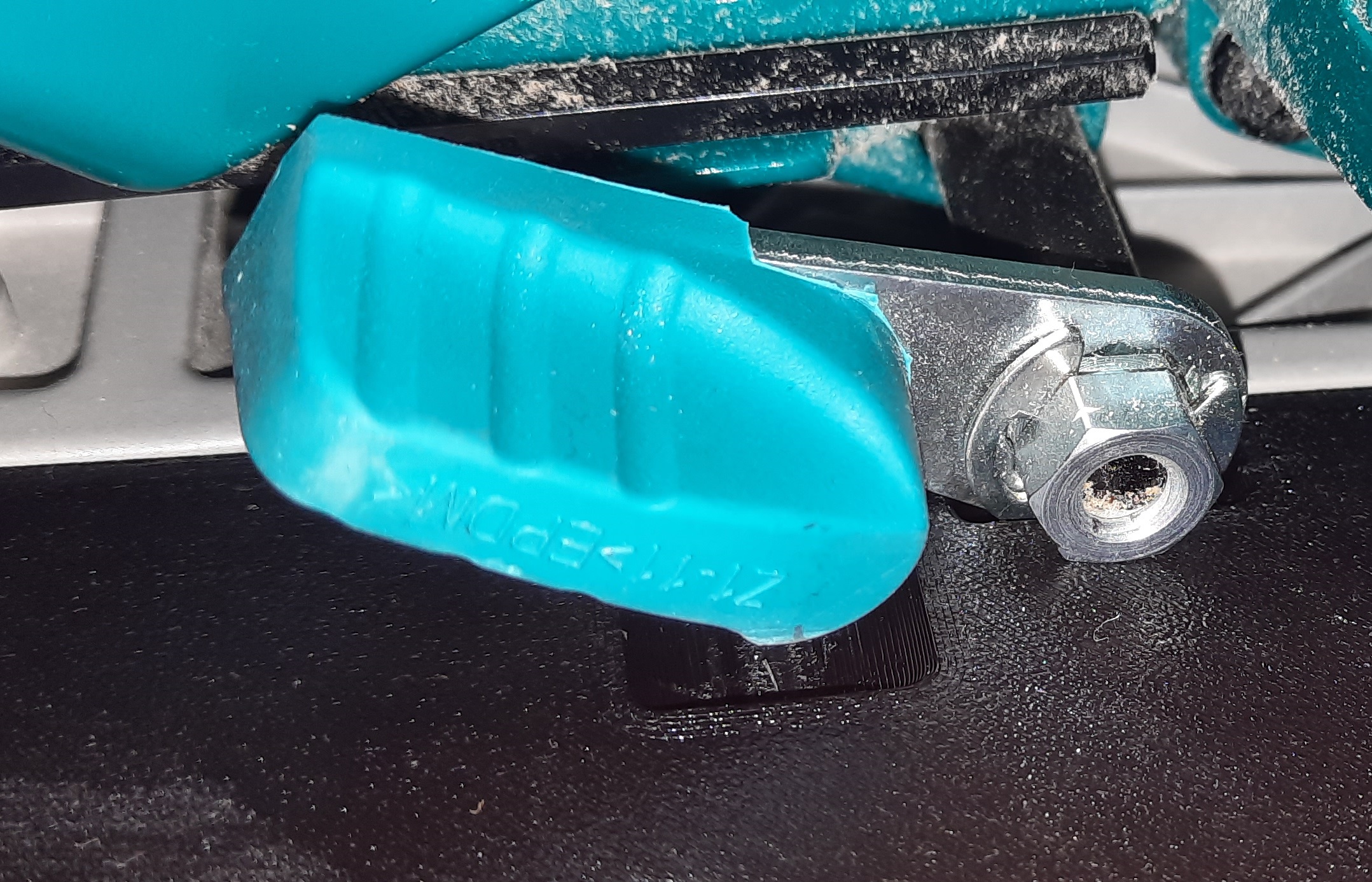

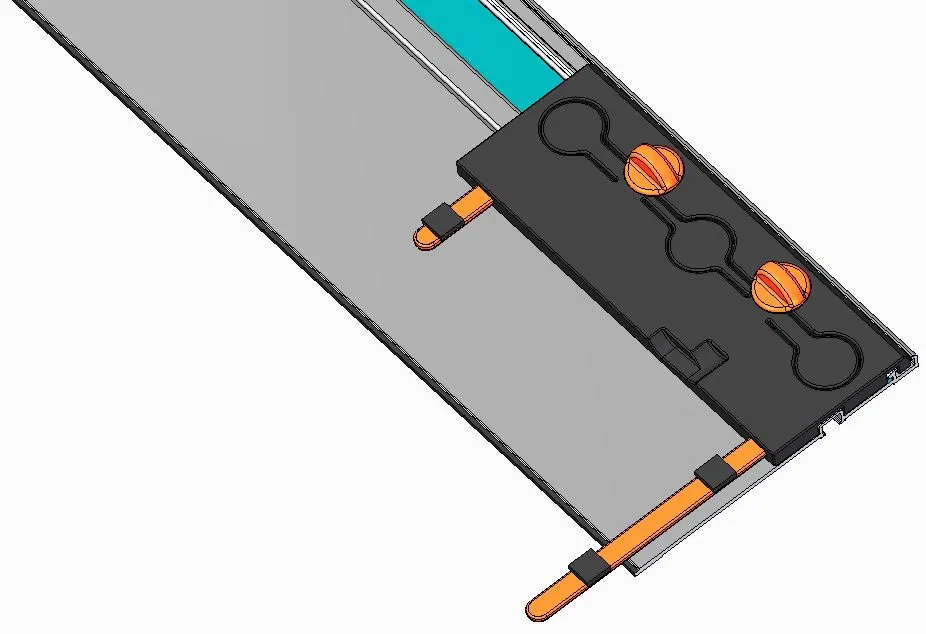

Adapter ray cưa được thiết kế quá mức cần thiết cho cưa dùng pin MAKITA DHS680. Adapter zin giá khoảng 40 € khá đắt và lằng nhằng đối với mình.

Bạn cần thêm 5 viên bạc đạn 608 loại kín/đóng. Mình dùng loại 608 ZZ.

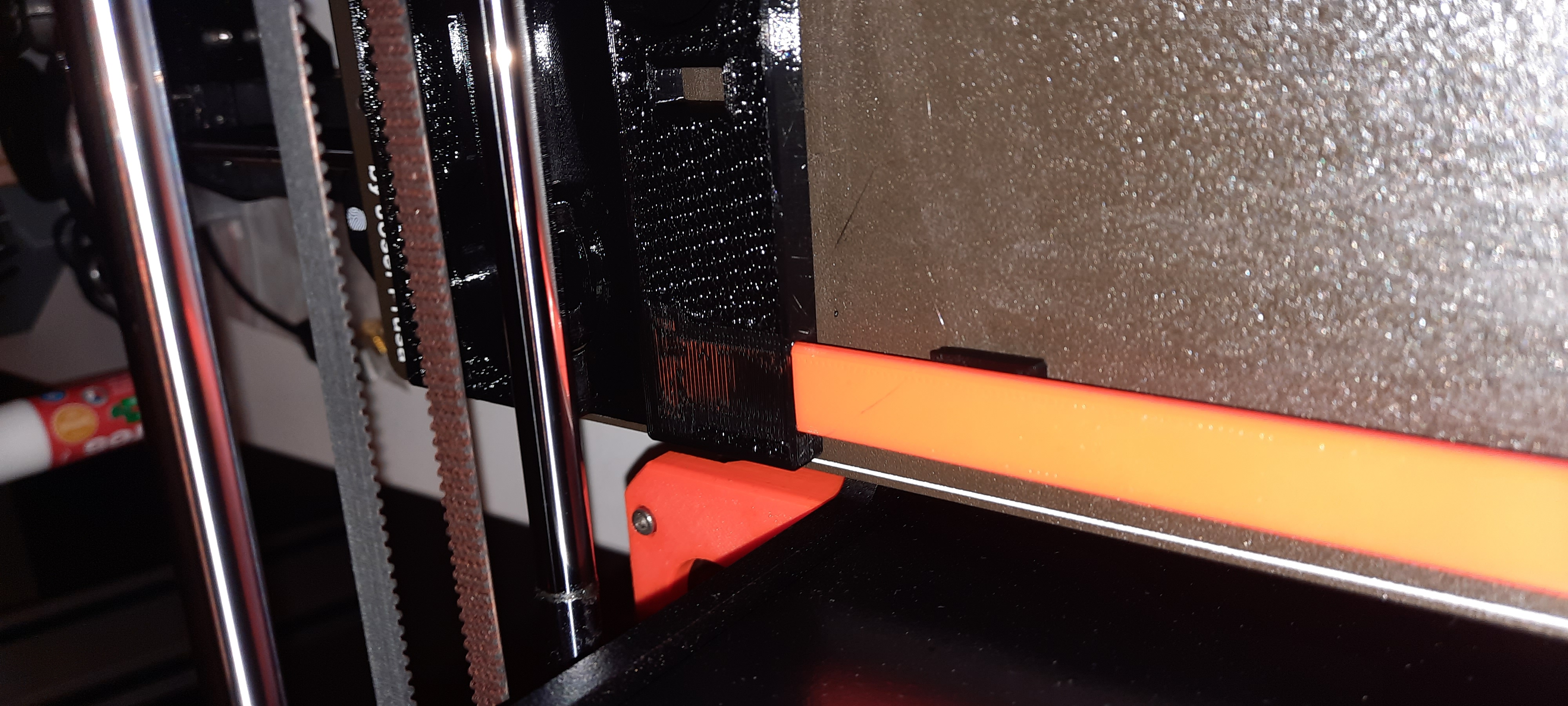

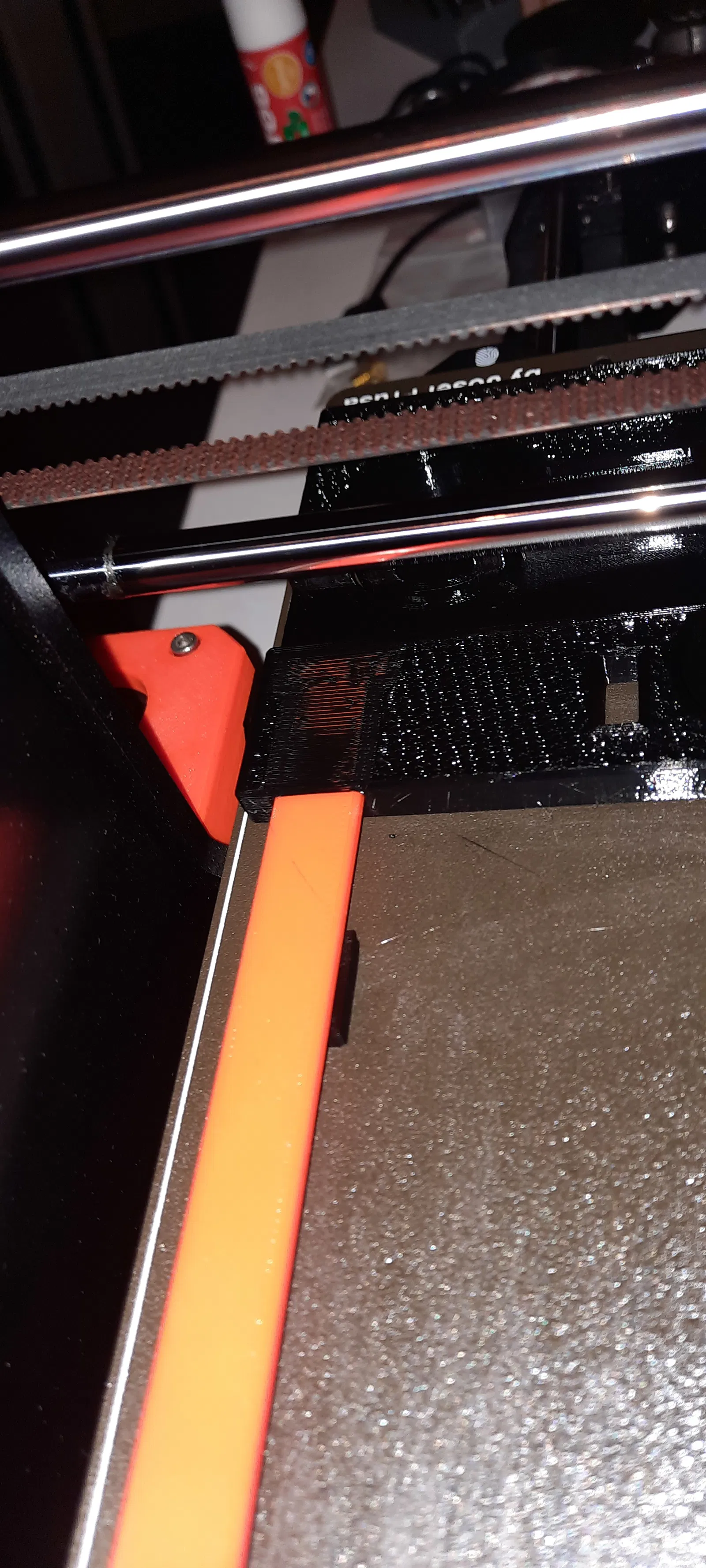

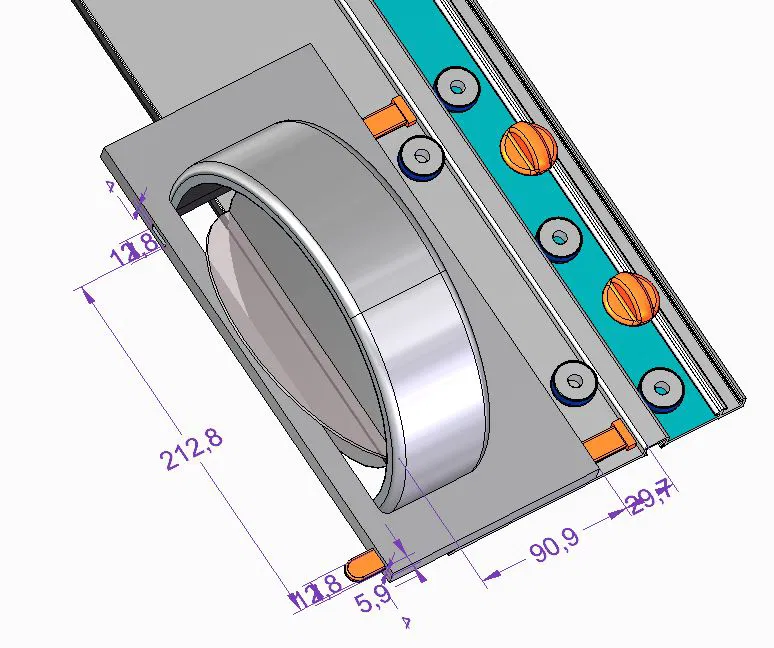

Vừa khít với bàn máy Prusa I3, chiều rộng 248 mm.

Mình đã làm nhiều bản mẫu. Chỉ có bộ phận cuối cùng (base) là mình gặp chút vấn đề với cong vênh (warping).

Có kèm file Step để bạn nào muốn thiết kế tiếp.

Cài đặt in:

File railguide_parts.3mf đã bao gồm tất cả các bộ phận nhỏ trừ phần đế bạc đạn.
Tất cả các file .3mf đều nên chứa cài đặt in của mình cho PrusaSlicer và i3mks+.

Phần đế trước và sau (Aufnahme hinten and vorn): PETG, 100% Infill, in mỗi loại 1 cái.

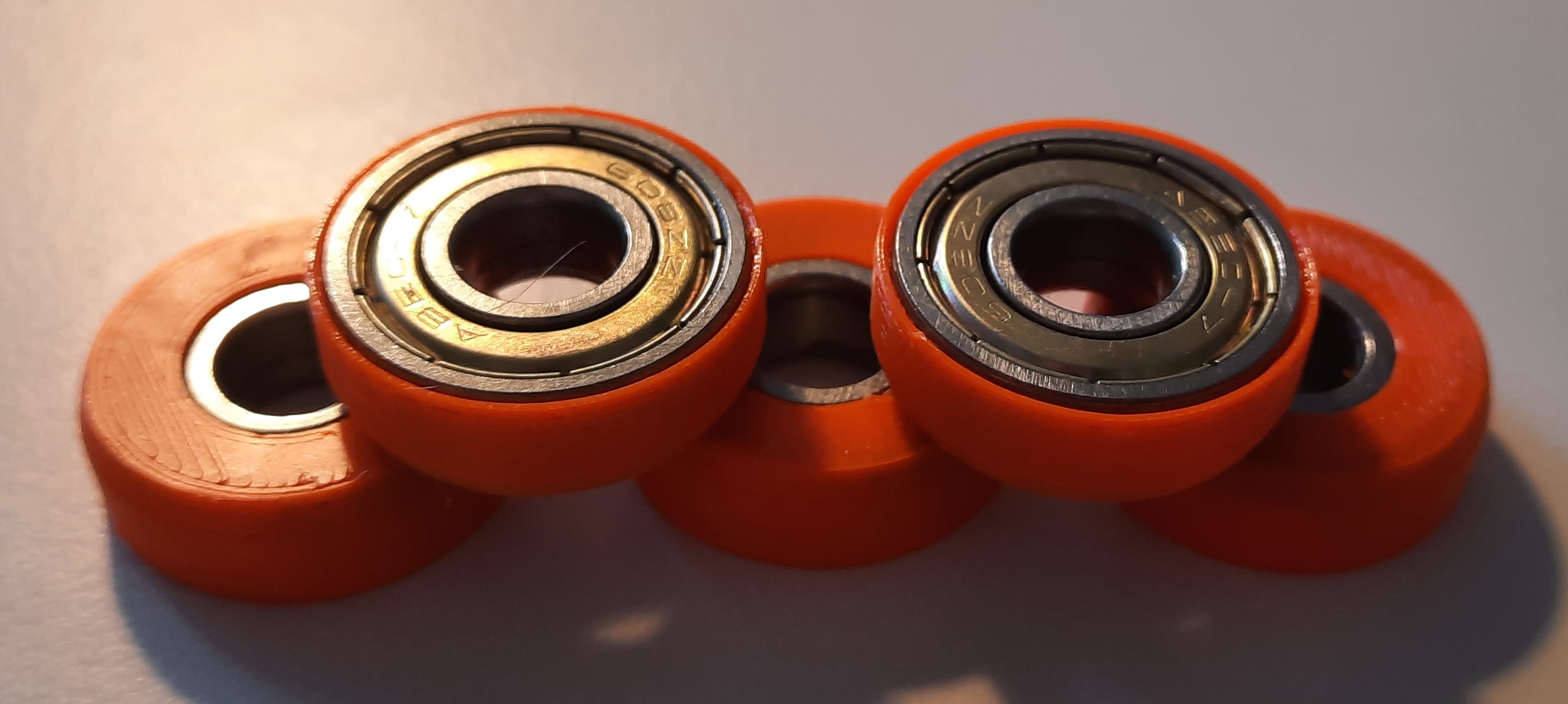

Đế bạc đạn (Lagerschuh): TPU (hoặc PETG), chế độ vase, in 5 cái, sau đó ép bạc đạn 608ZZ/ 2RS vào và có thể dùng keo siêu dính để cố định.
Khóa (Schloss): PETG, 100% Infill, in 2 cái.
Chốt lục giác (6kant): PETG, 100% Infill, in 2 cái nằm ngang(!).
Nút vặn (Knopf): PETG, 100% Infill, in 2 cái.

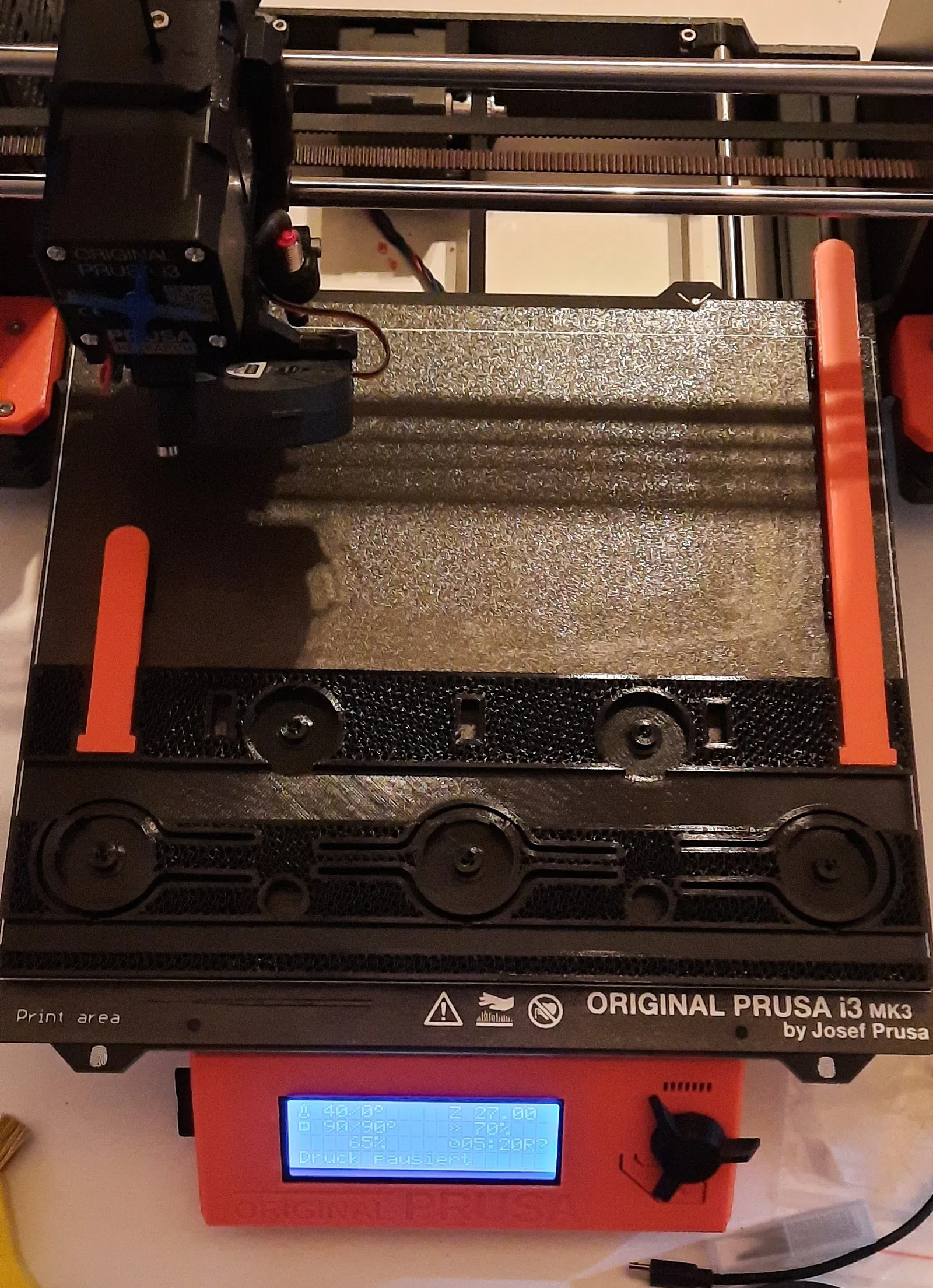

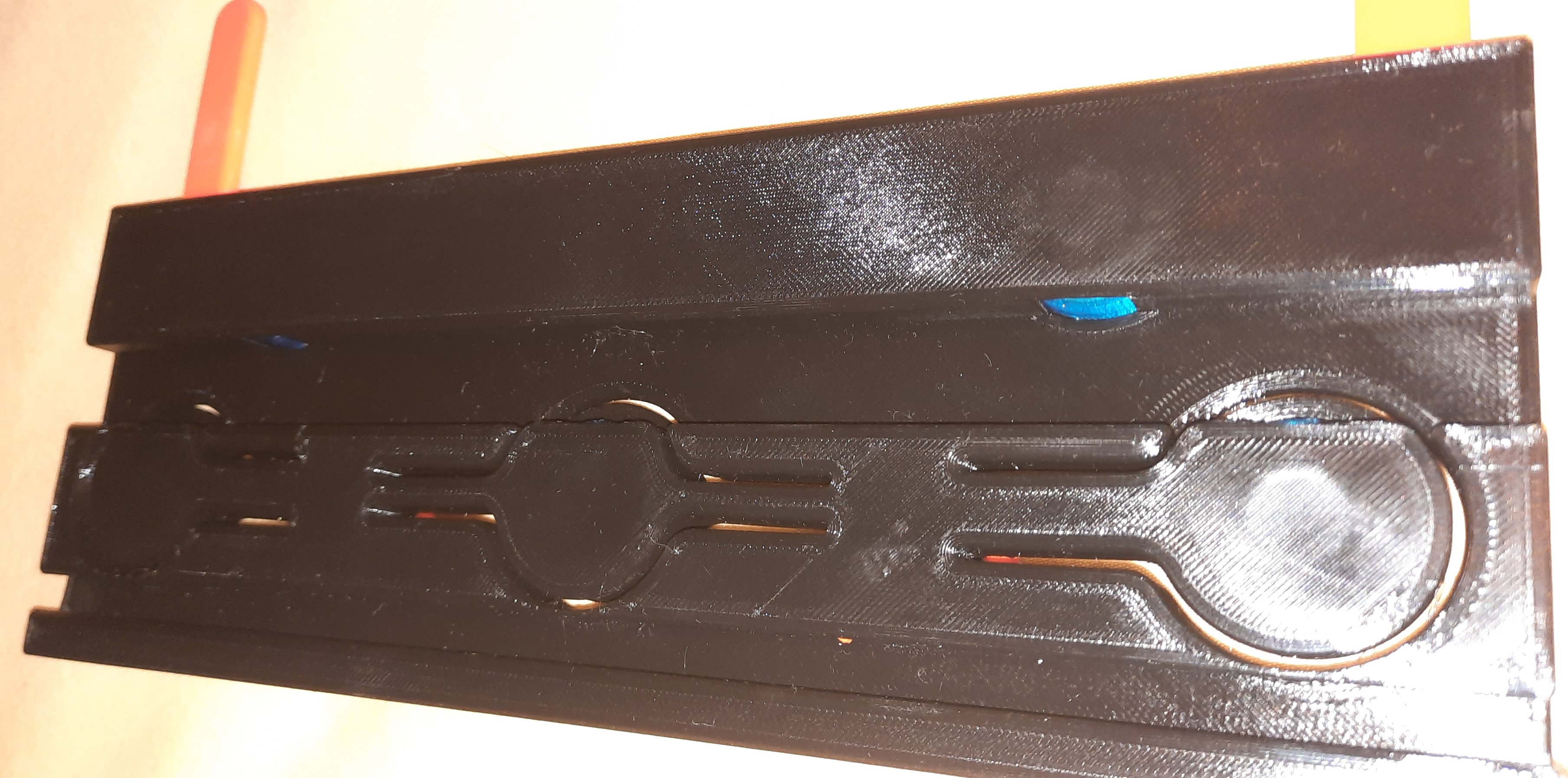

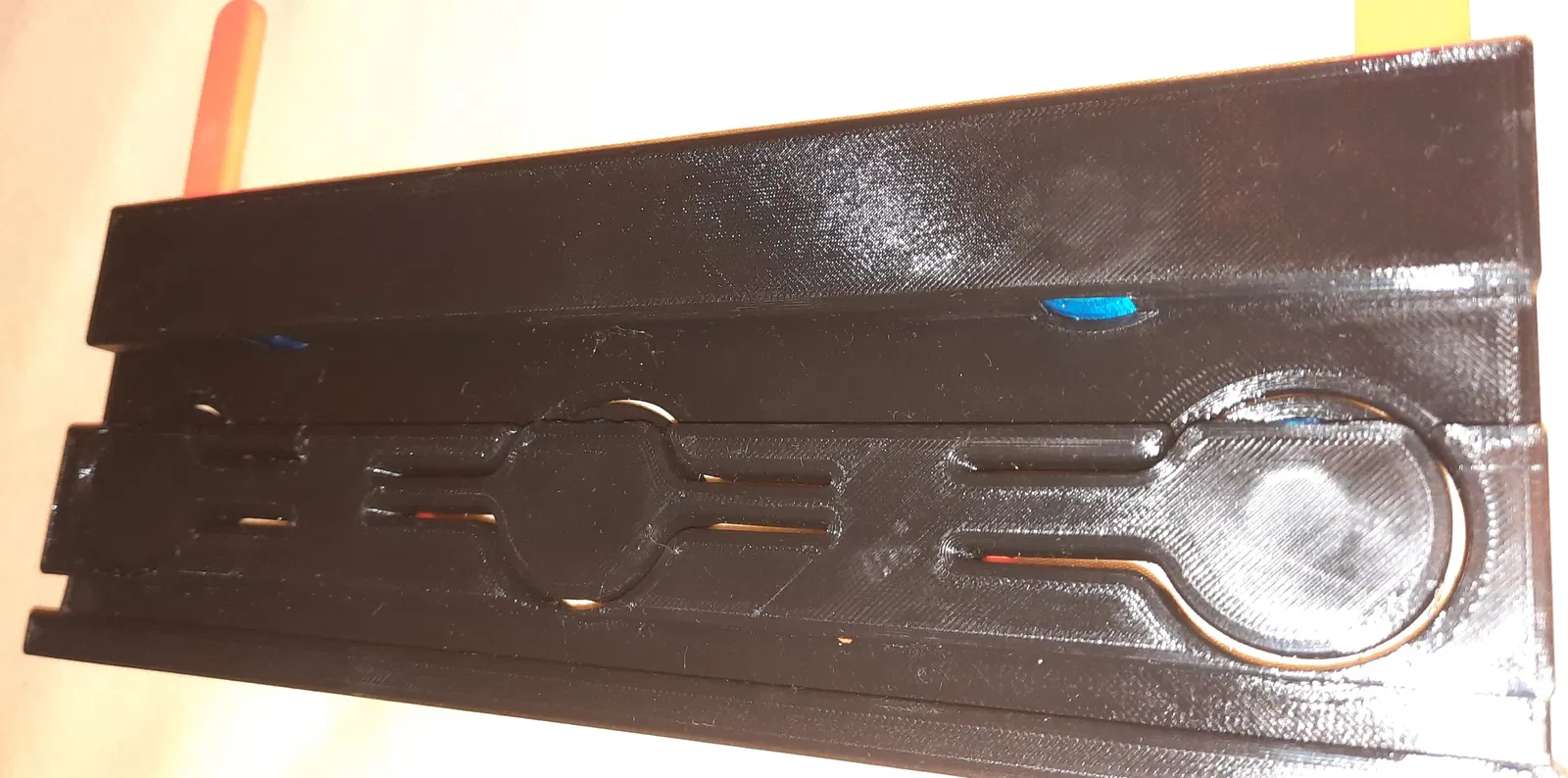

Phần đế ray dẫn (Railguide base): PETG, 30% Infill, in 1 cái úp ngược(!), độ dày lớp đáy 0.8 mm, 4 lớp tường. Dùng support ở khu vực khoét để điều chỉnh độ sâu cưa.

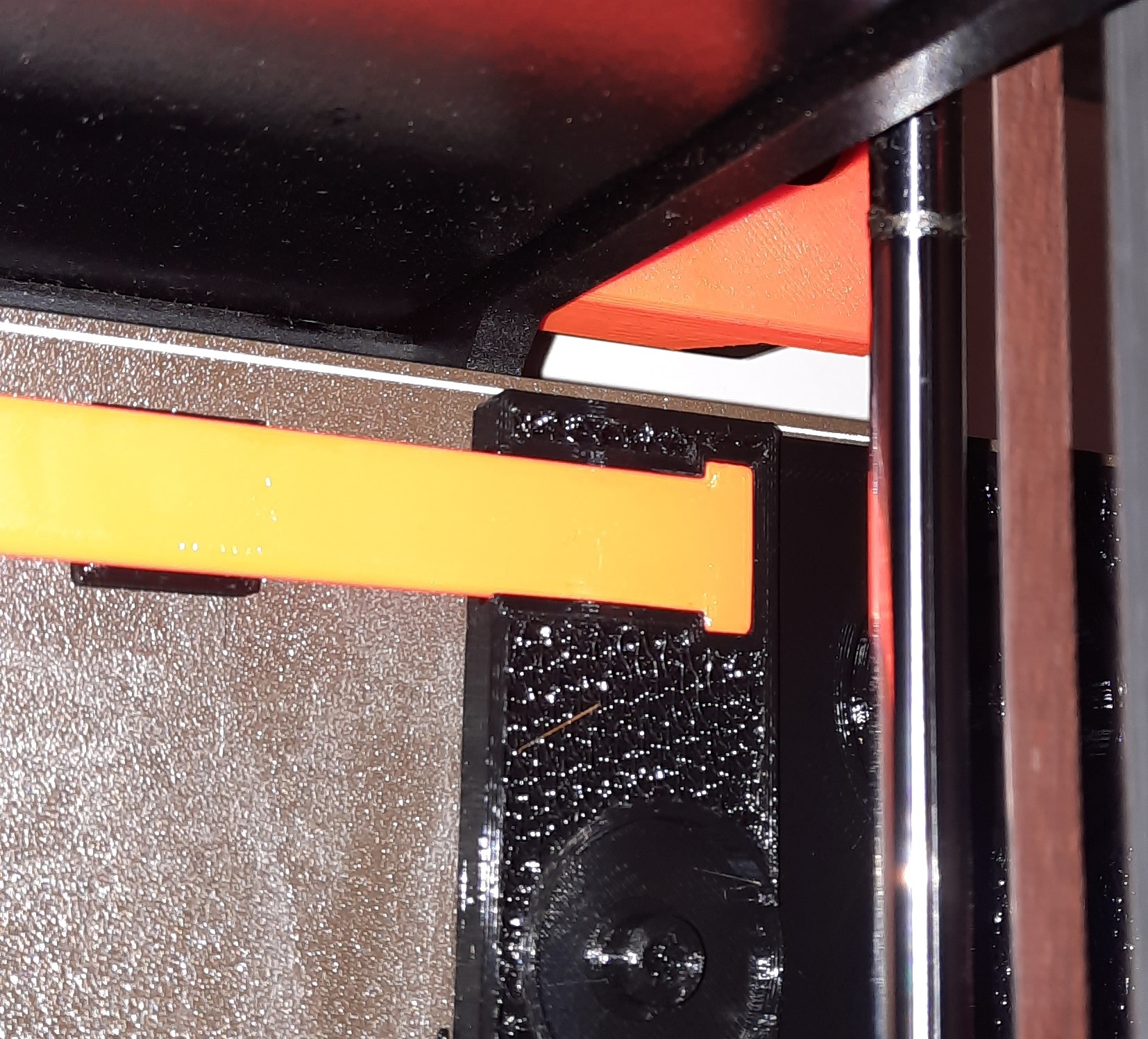

Dừng 1 @ 7.2 mm, đặt các thanh nối vào, các khối đỡ sẽ chỉ cho bạn biết bộ phận nào để ở đâu.
Dừng 2 @ 9.8 mm, đặt bạc đạn (mặt hở xuống dưới) và các khóa vào. Mình bôi một ít mỡ silicon lên bạc đạn và khóa, hoặc chỉ đơn giản là chạm vào chúng bằng ngón tay dính silicon.
Sau đó tiếp tục in ở tốc độ 60% để các lớp cuối cùng thật đẹp.

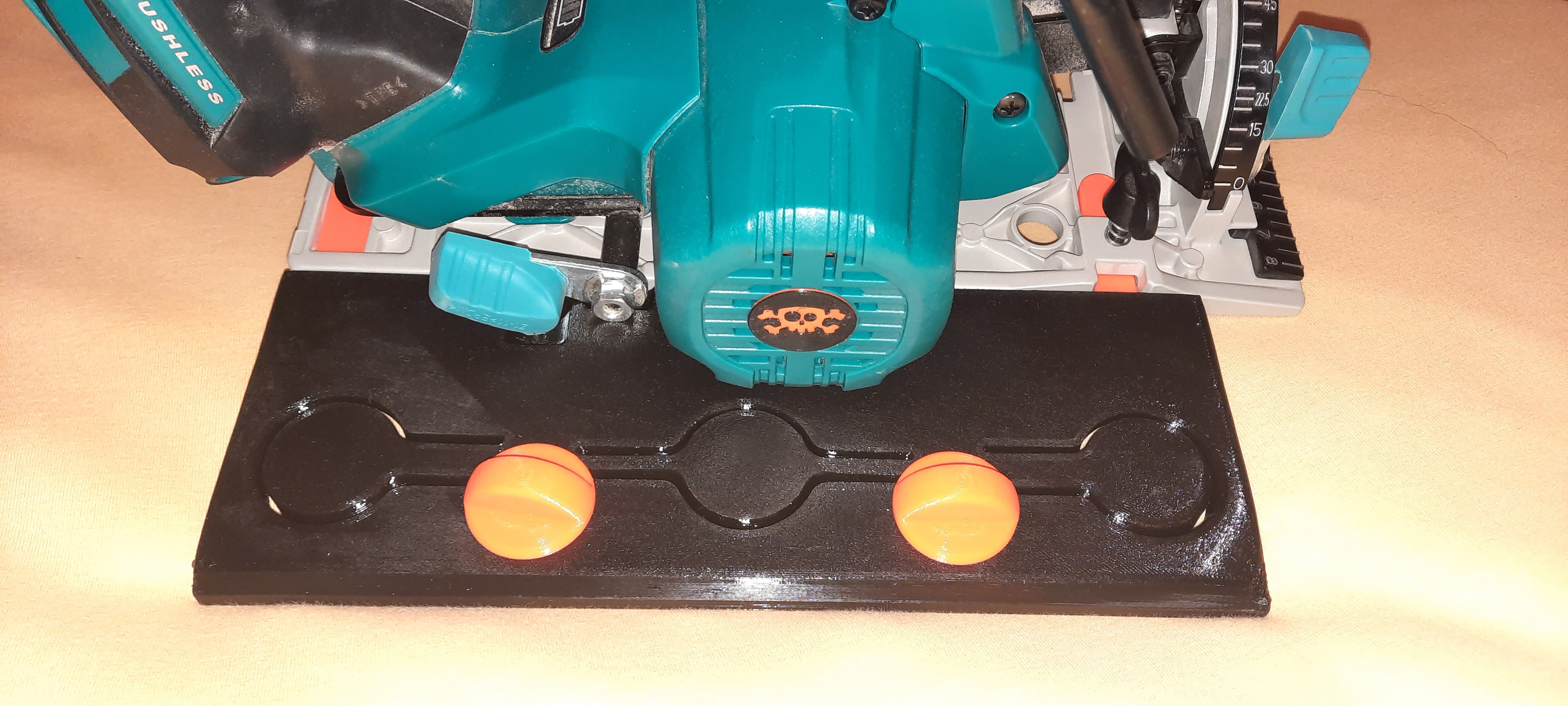

Khi mọi thứ in xong gọn gàng, dùng một giọt keo siêu dính ép chốt lục giác và các nút vặn vào. Sau đó gắn vào cưa và bắt đầu làm việc!

Chỉnh sửa 22.01.2024: Thêm phiên bản không có chức năng khóa.
