Mô hình Tuabin Gió (Giáo dục, có Điều khiển Góc Cánh)

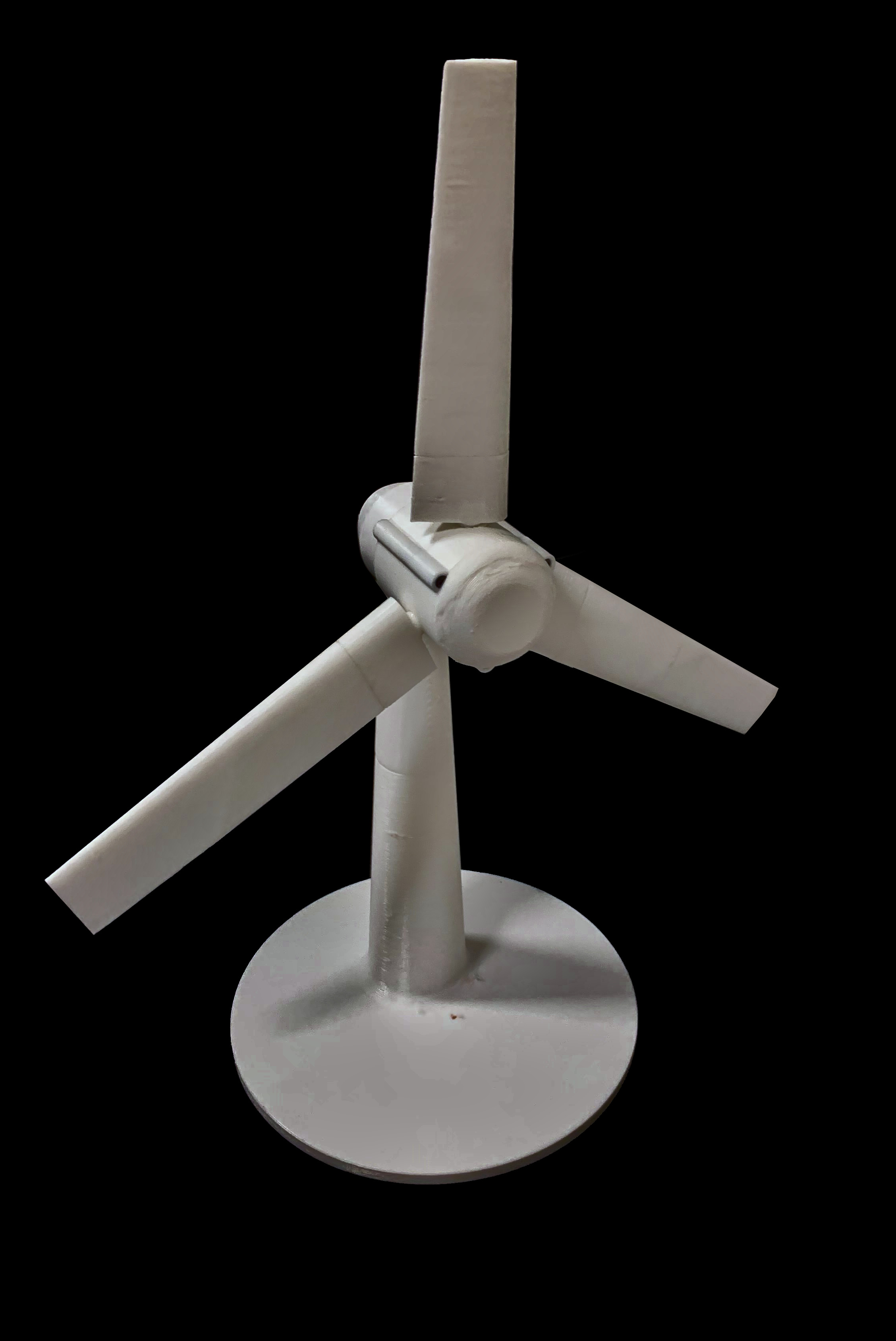

Mô hình tuabin gió hoạt động với đầy đủ các tính năng cần thiết cho mục đích giáo dục, dễ in!

Tính năng:

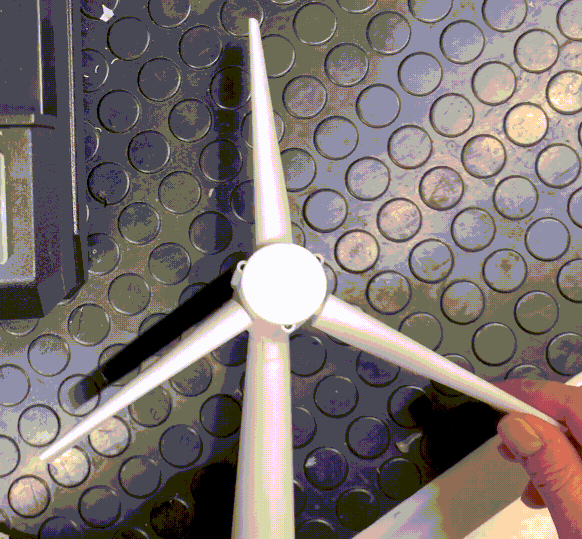

• Điều khiển góc cánh (Pitch control): Xoay một cánh và các cánh còn lại sẽ di chuyển theo.
• Xoắn + thuôn (Twist+Taper) của cánh.
• Cánh có biên dạng bất đối xứng.

Danh sách vật tư (Bill of Materials):

• 3 x Ren đồng M2 (heat insert)
• 3 x Ốc M2 20 mm

Hướng dẫn in:

Dễ in. Đối với máy in nhỏ (Như Prusa Mini) bạn sẽ phải cắt đôi trụ tháp. Đã đính kèm các dự án để in tối ưu.

• Không cần vật liệu hỗ trợ (supports).
• Tất cả bánh răng nên được in với chiều cao lớp ~0.15 mm và mật độ điền đầy (infill) 100%
• Tất cả các bộ phận trừ trụ tháp với chiều cao lớp ~0.2 mm và mật độ điền đầy ~20%
• Trụ tháp có thể in nhanh và với chiều cao lớp thô.
• Cần 3 cái cánh (blade) và bánh răng cánh (blade gears), các bộ phận khác cần 1 cái.

Cách lắp ráp:

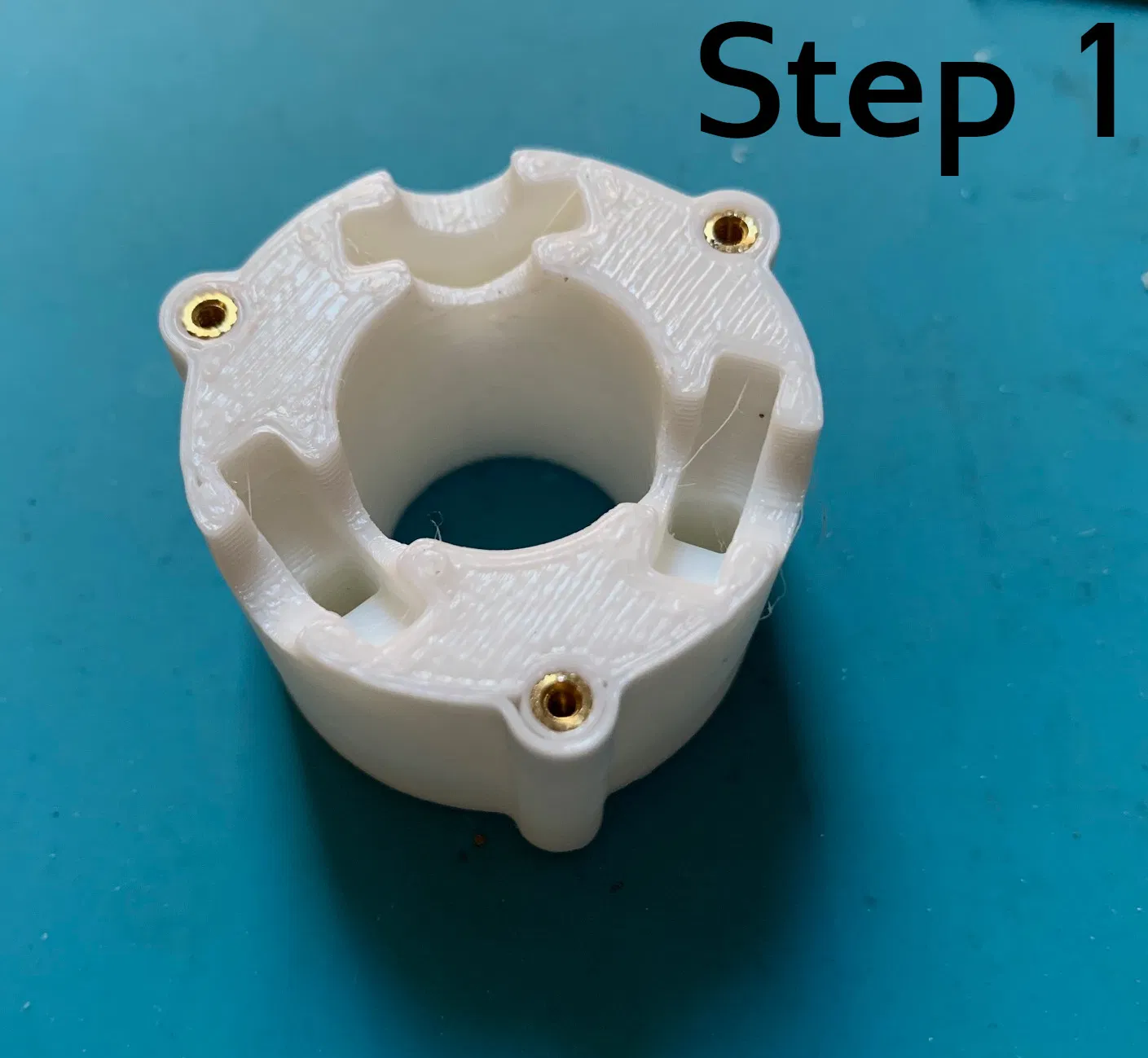

1. Lắp ba ren đồng M2 vào hub-rear.

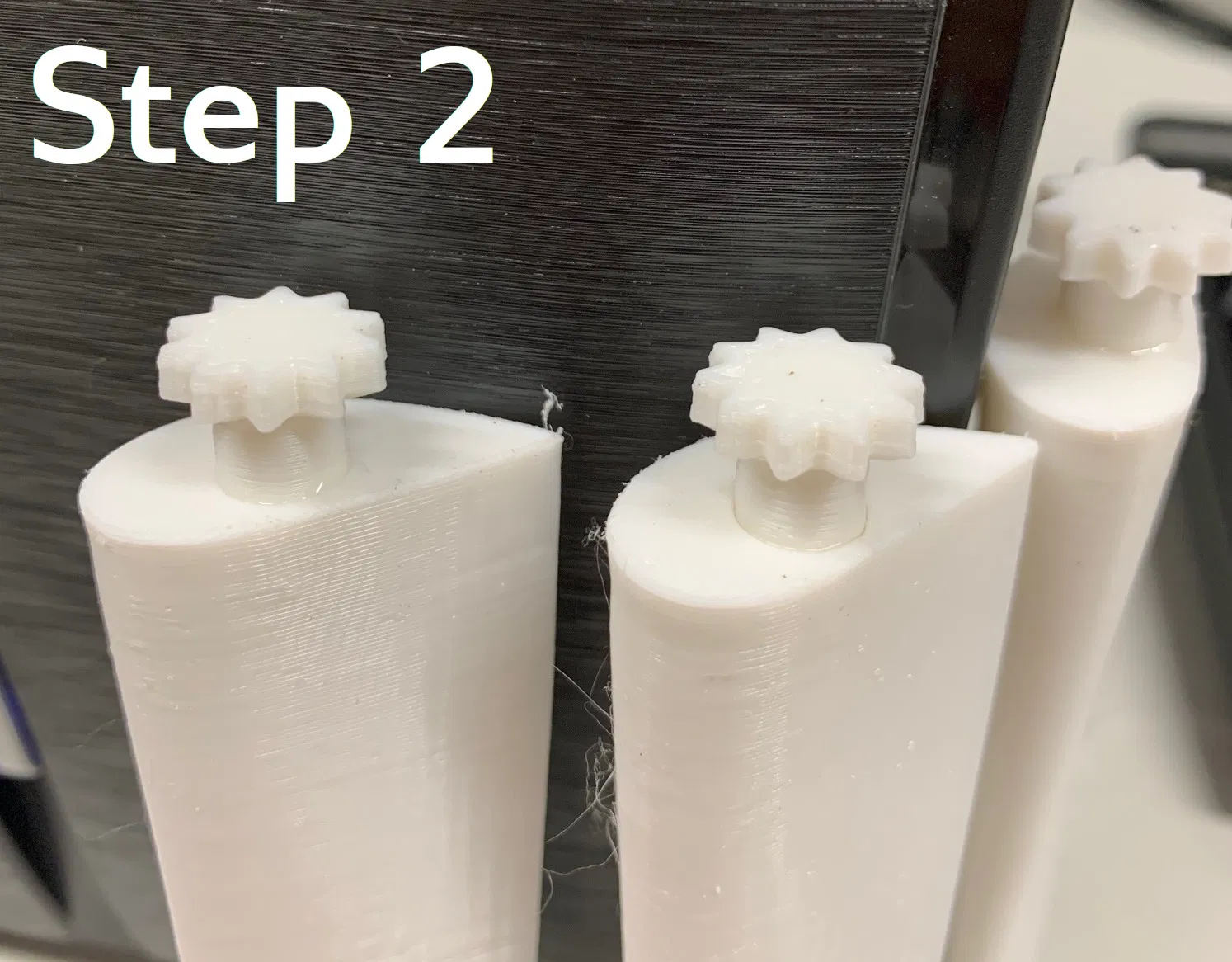

2. Dùng siêu keo dán blade-gear vào các lỗ trên blade (kiểm tra độ khít trước, sau đó cho keo vào lỗ trên cánh, không phải trên bánh răng).
3. Dùng siêu keo dán nacelle vào tower (tương tự, kiểm tra độ khít rồi dán vào phần trụ tháp, không dán vào nacelle).
4. Đảm bảo keo đã khô!
5. Đặt các cánh đã lắp bánh răng vào các chỗ lõm trên hub-rear, đảm bảo các cánh được căn chỉnh.
6. Đặt hub-gear vào hub-front với các răng lộ ra, lắp ốc M2 vào hub-front.

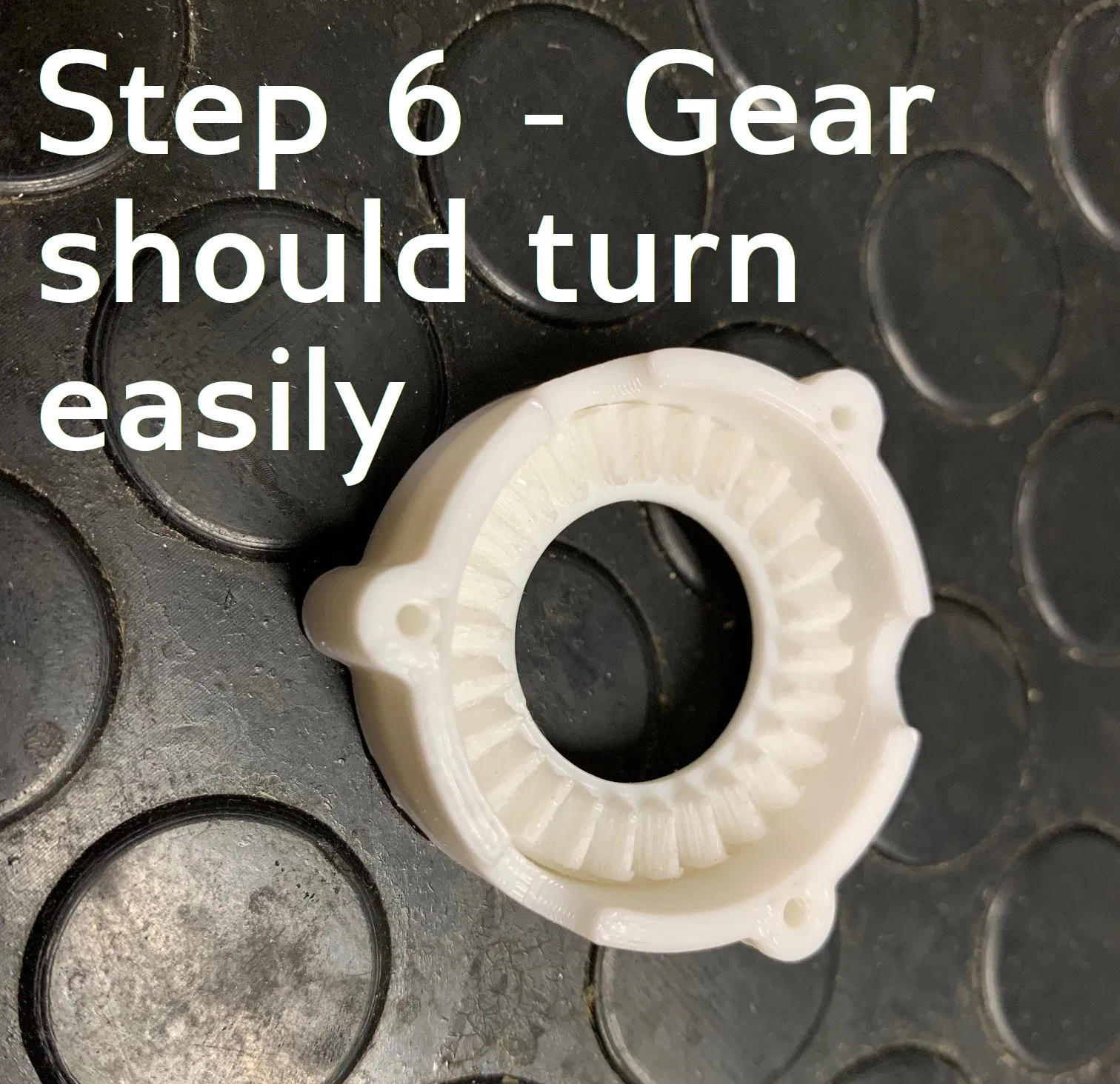

7. Đảm bảo hub-gear quay trơn tru trong hub-front. Dũa và bôi trơn nếu cần.
8. Đặt hub-gear và hub-front vào cùng nhau trên hub-rear và cụm cánh đã lắp, đảm bảo hub-gear khớp với các bánh răng trên cánh.

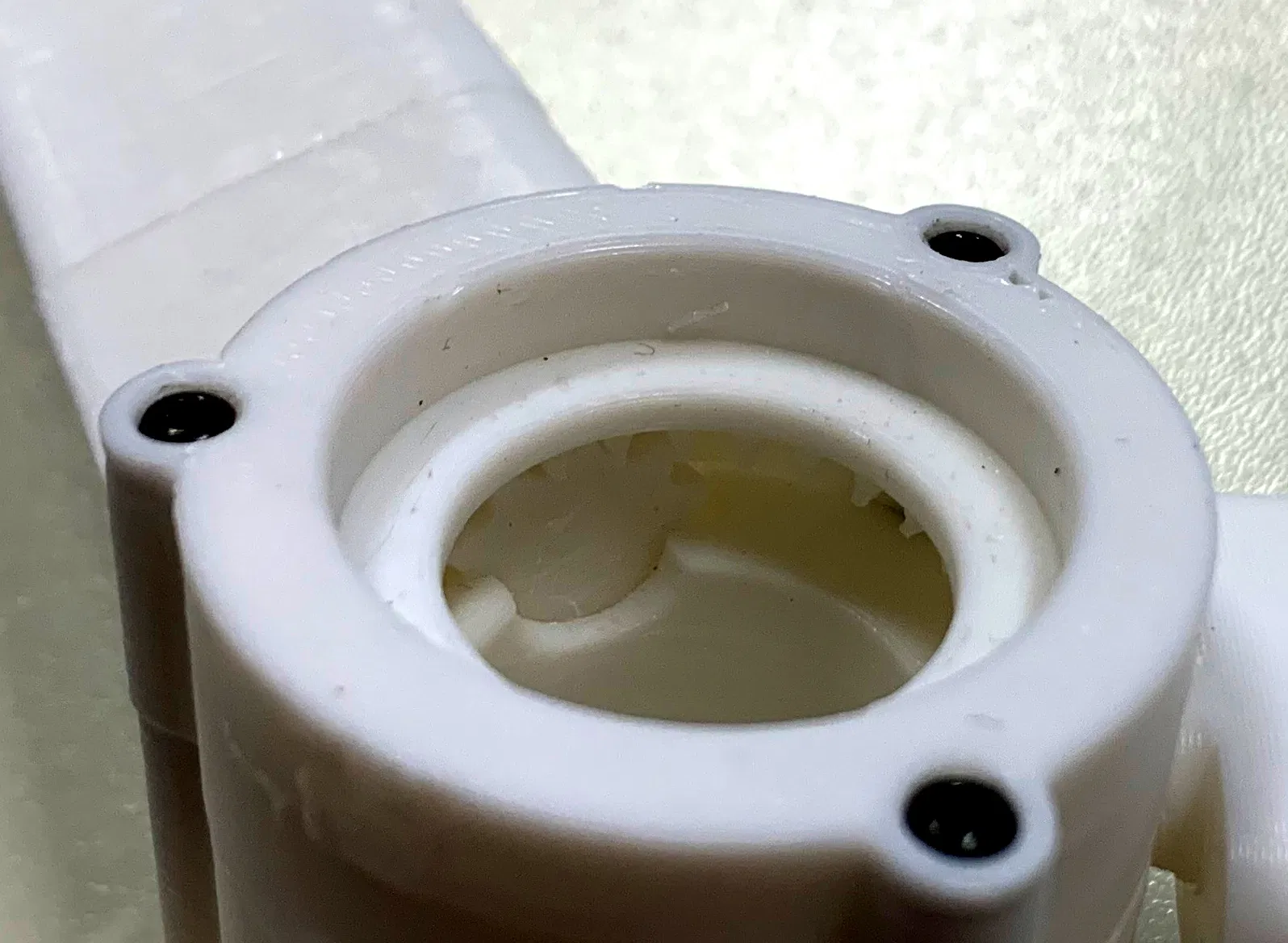

9. Vặn hub-front và hub-rear với các bộ phận khác được kẹp ở giữa vào nhau (xem hình thứ hai, nó cho thấy cách lắp ráp). Vặn cho đến khi cả hai bộ phận khít chặt, sau đó thử lắc các cánh và nới lỏng ốc đều cho đến khi điều khiển góc cánh hoạt động tốt. Bạn có thể thêm chất bôi trơn ở đây để cơ chế hoạt động mượt mà hơn.
10. Dùng axis để vặn quạt đã lắp vào trụ tháp.
