Đế quạt cho bo mạch Bambu MC - Quạt Noctua 40x40x10 và 40x40x20

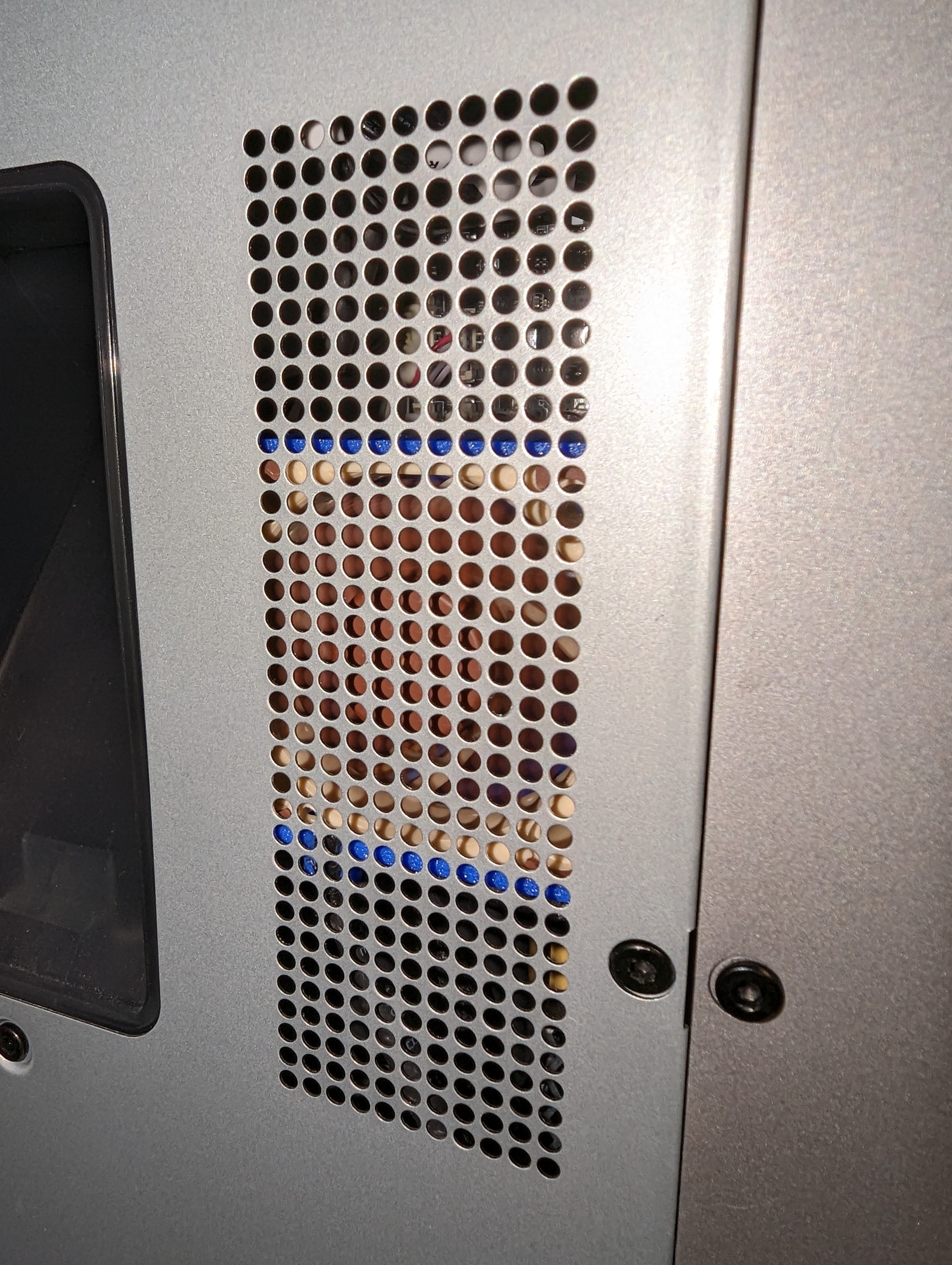

Cái đế này đặt quạt Noctua 40x40x10mm hoặc 40x40x20 (4010 / 4020) ngay tại lưới hút gió phía sau, hướng luồng khí vào tản nhiệt của bo mạch MC. Thiết kế chỉ cần trượt vào dễ dàng, không cần keo dán hay thậm chí là tháo quạt zin.

Model trơn in không cần support, chưa in model có lỗ thông hơi.

Tắt nguồn máy in và rút dây nguồn

Tháo tấm ốp lưng

Cắt dây quạt MC Board zin, chừa đủ để hàn đầu nối và dây vào quạt Noctua. Đầu nối cộng thêm 2 inch dây là đủ.

Cất dây quạt zin còn lại ra xa bo mạch MC

Tháo đầu nối Noctua (cắt dây ngay tại đầu nối)

Hàn đầu nối và dây quạt zin vào quạt Noctua. Tôi hàn nối thẳng, bọc gen từng dây, gấp lại, bọc gen quanh tất cả các dây.

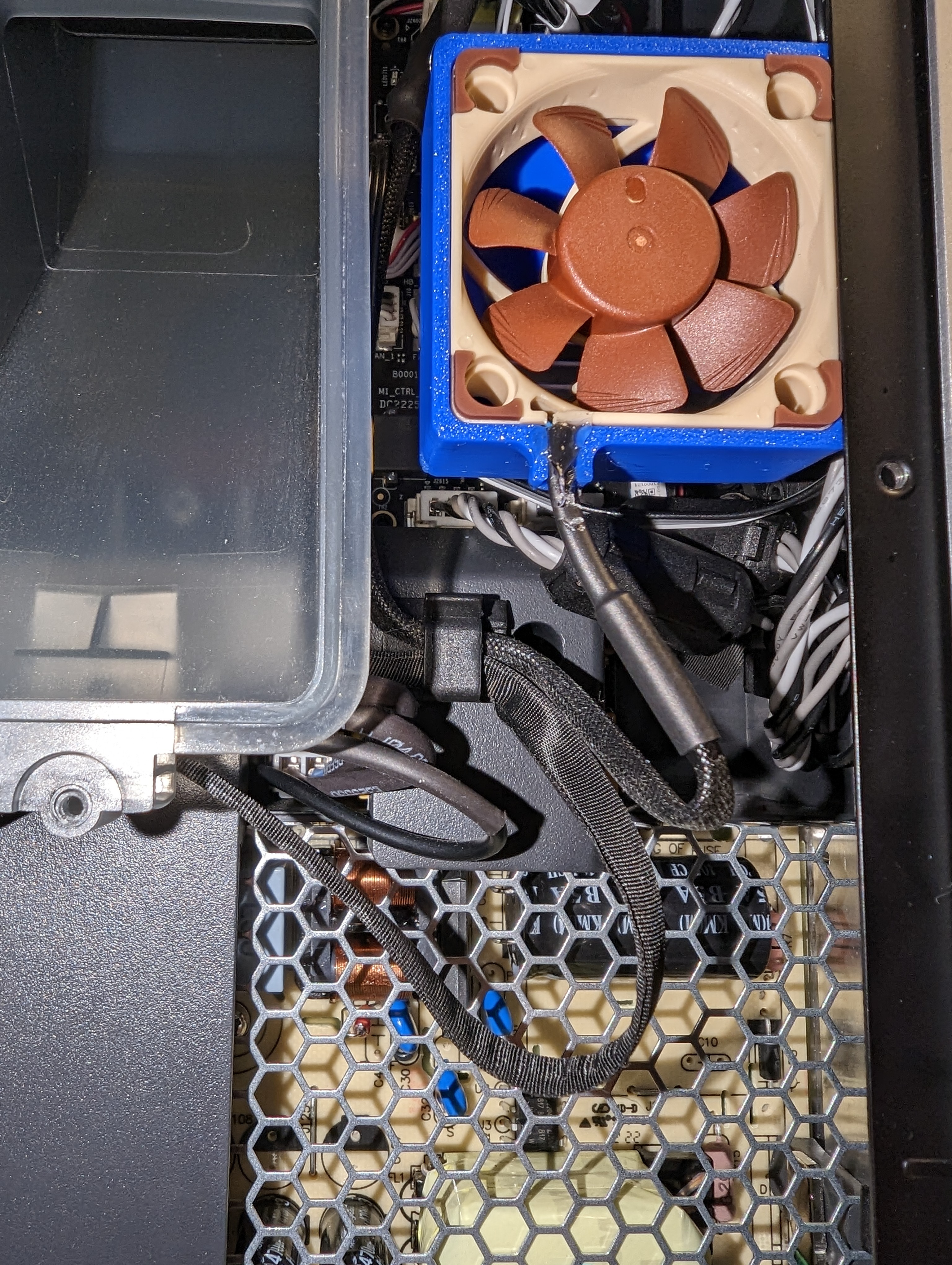

Lắp quạt vào đế như hình để đảm bảo đúng chiều luồng khí.

Dùng một ít keo yêu thích của bạn để cố định phần bọc gen dây Noctua vào bộ phận giảm căng dây.

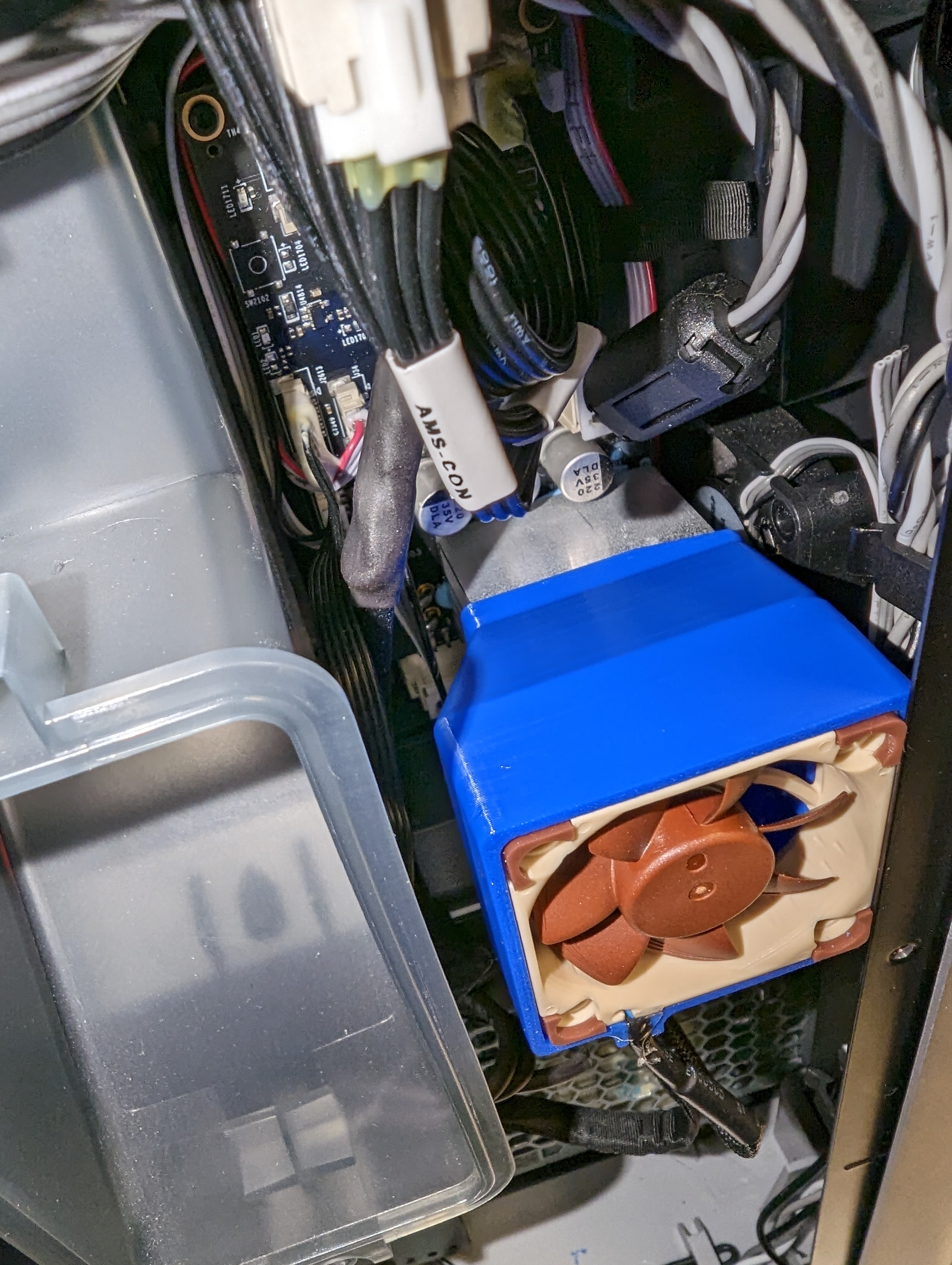

Lắp vào bằng cách nghiêng (nghiêng về bên trái) và đặt mặt không dốc lên tản nhiệt, sau đó nhẹ nhàng trượt cạnh đế in của đế quạt vào dưới mép khung máy in. Nó sẽ giữ cố định với lực căng rất nhẹ nhưng bạn có thể dán keo nếu muốn.

Quạt Noctua NF-A4x10 PWM 5V

Đấu dây

Quạt Bambu Quạt Noctua

Trắng → Xanh dương

Xám nhạt → Xanh lá

Đen → Vàng

Xám đậm → Đen

*Cho tôi biết nếu model quạt 40x40x20 cần điều chỉnh vì tôi chưa thử kích thước này.
