Cảm biến dây tóc HALL Stealthburner Clockwork 2

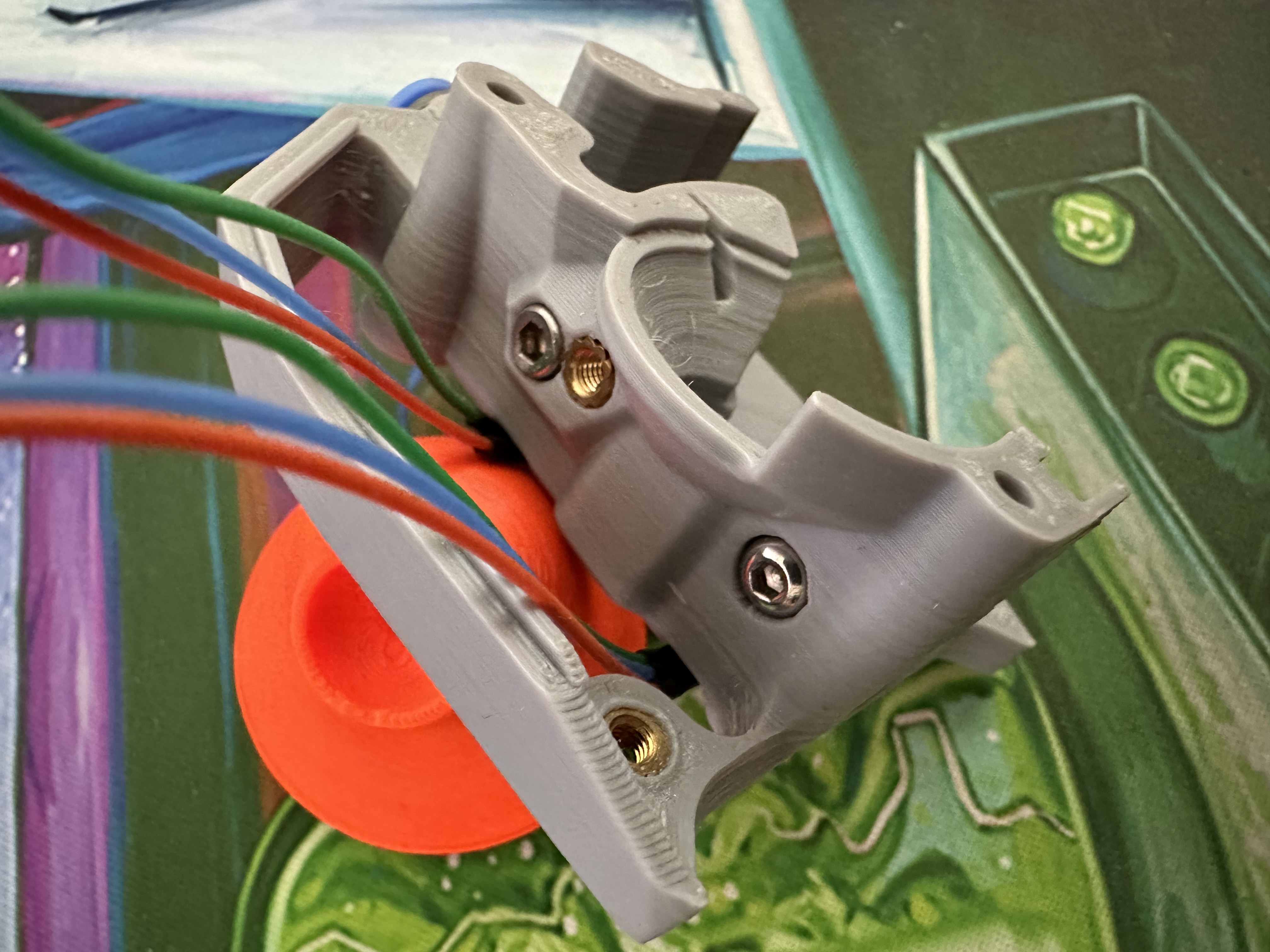

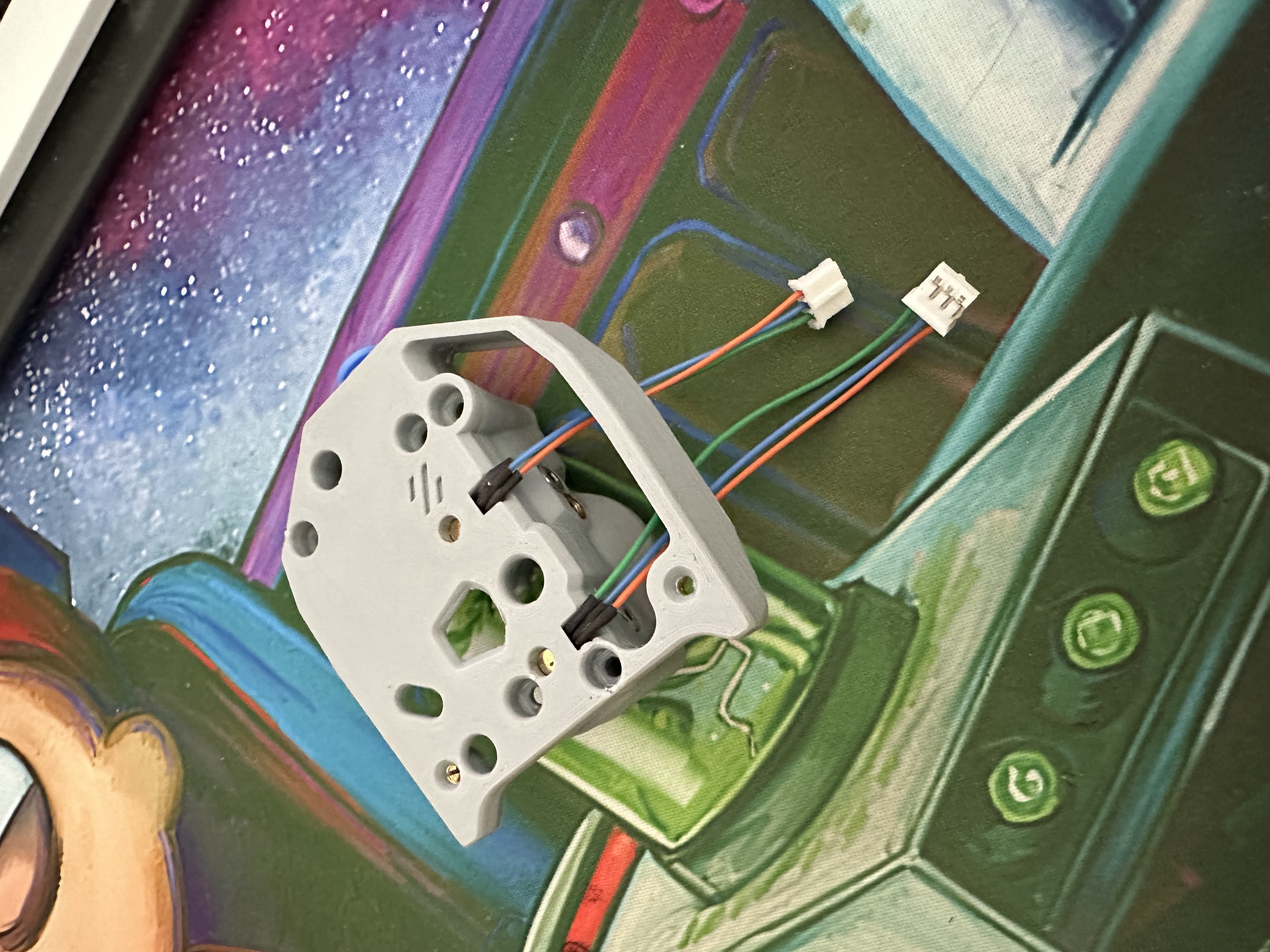

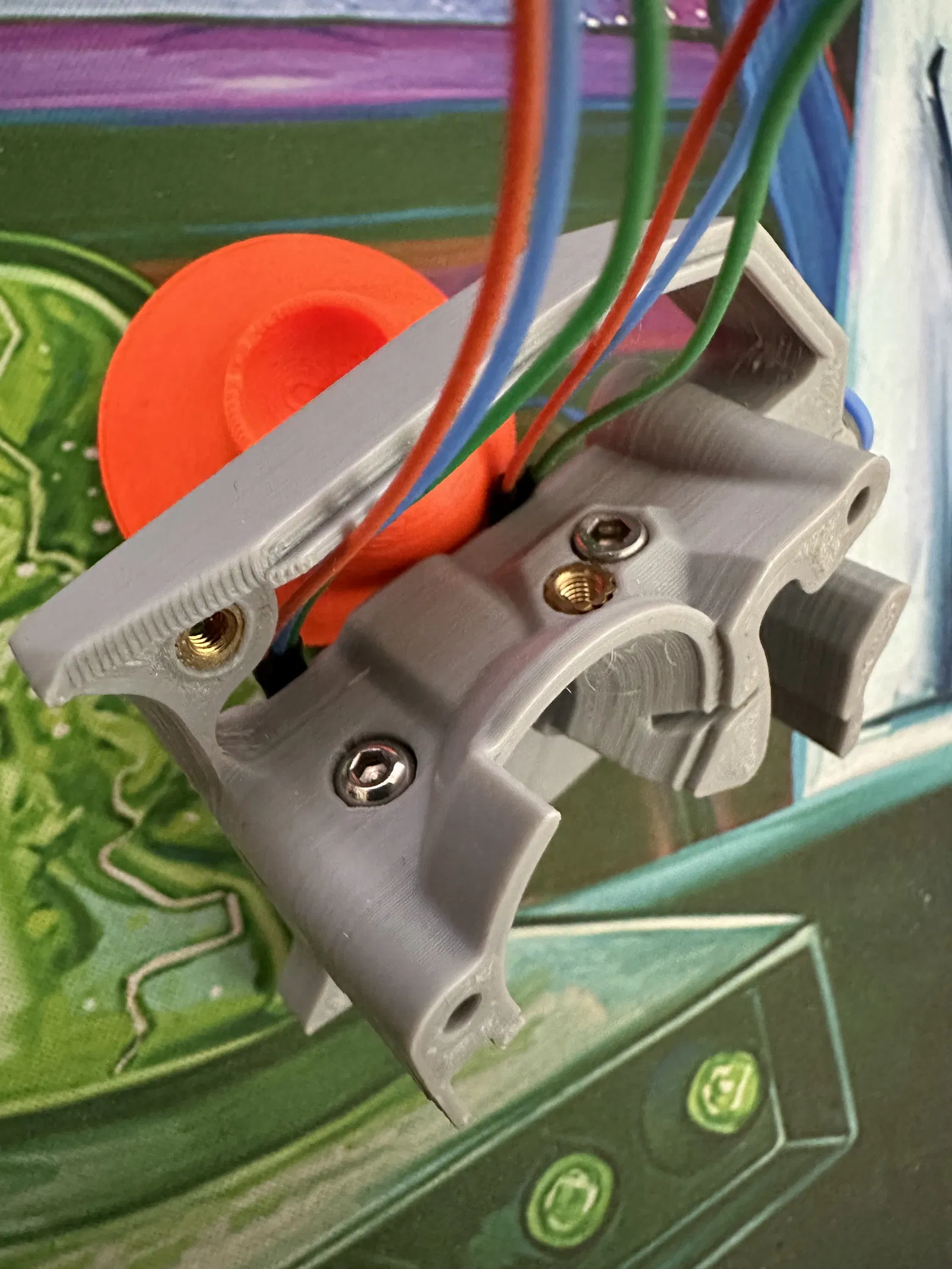

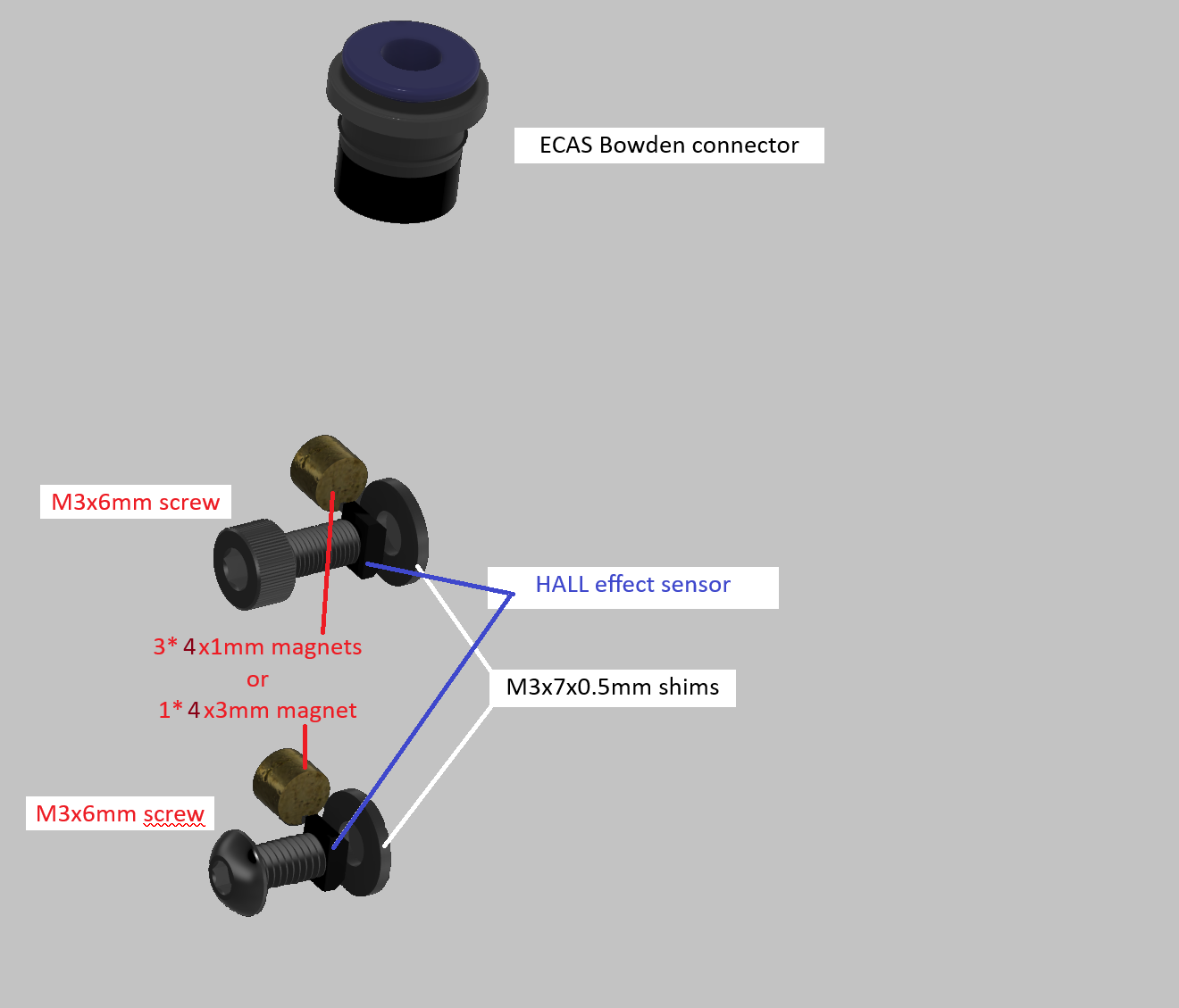

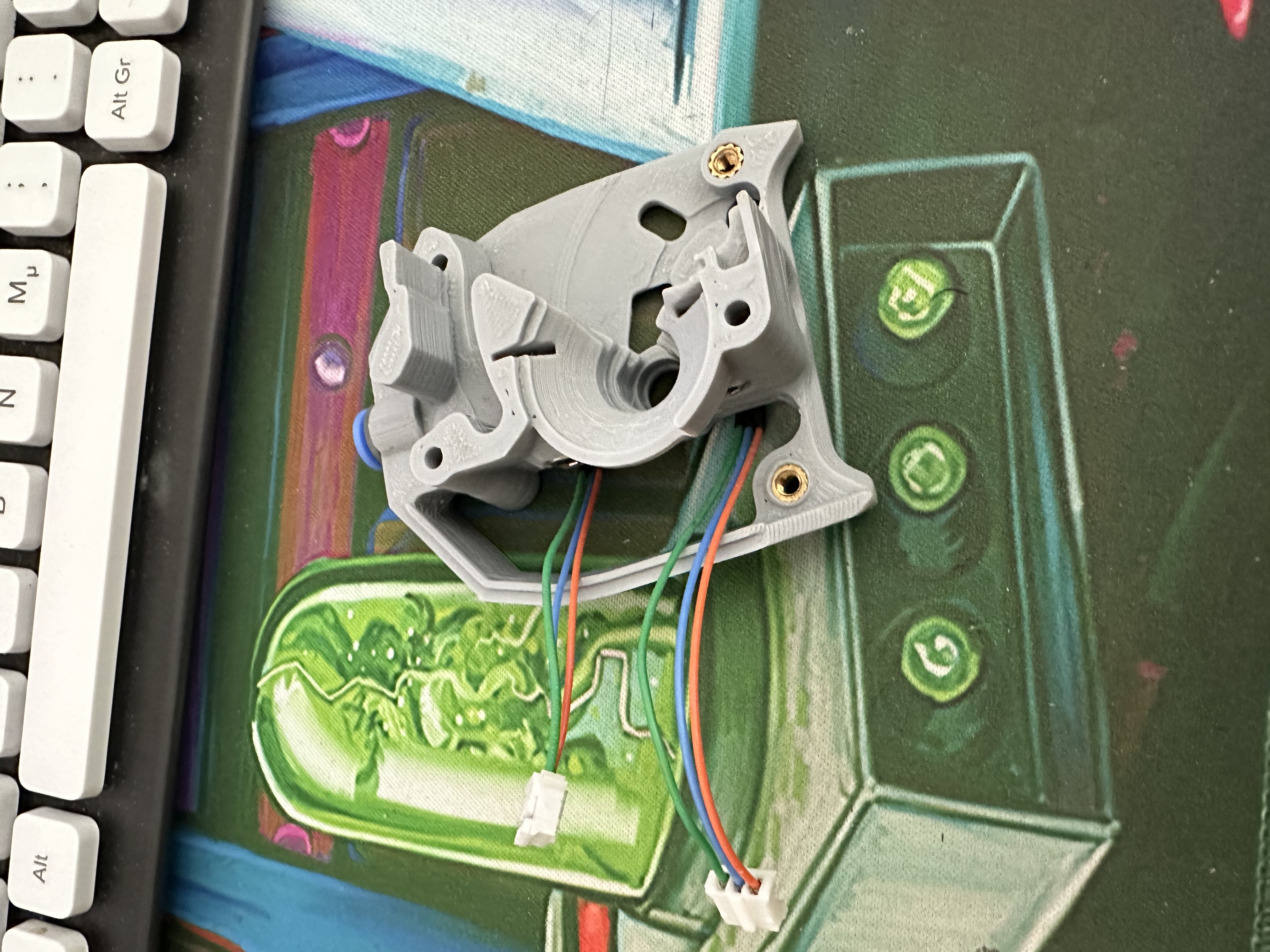

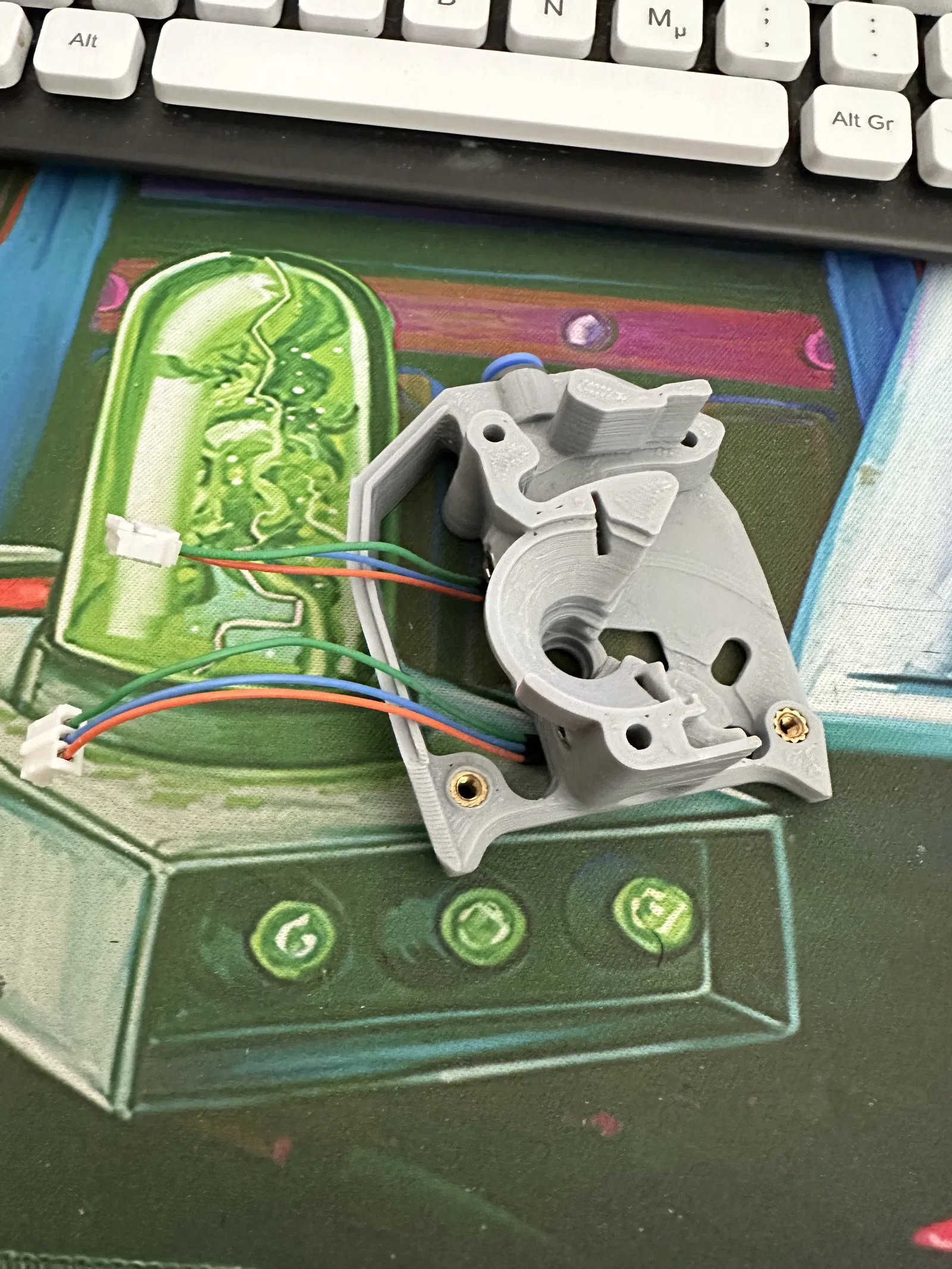

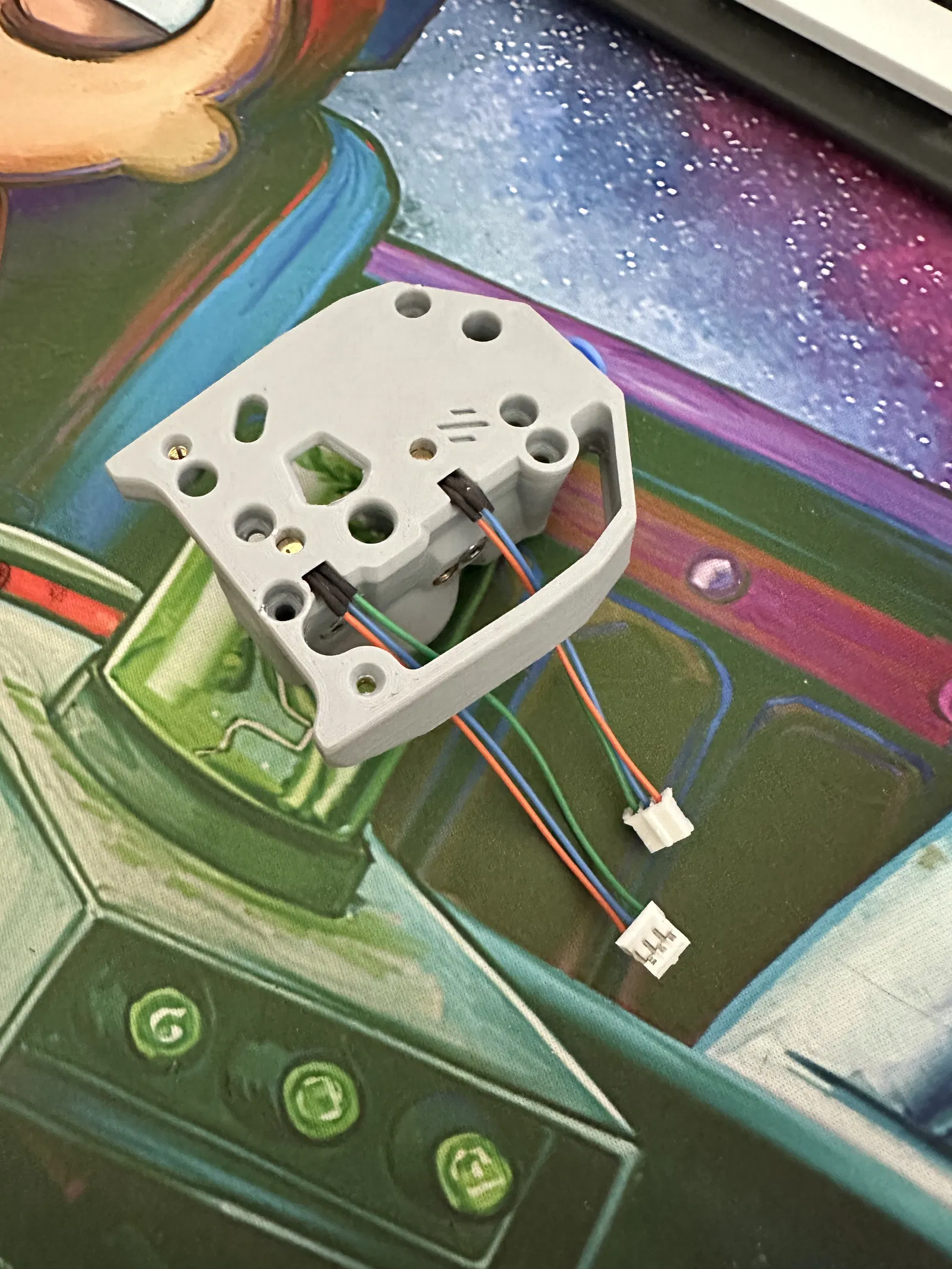

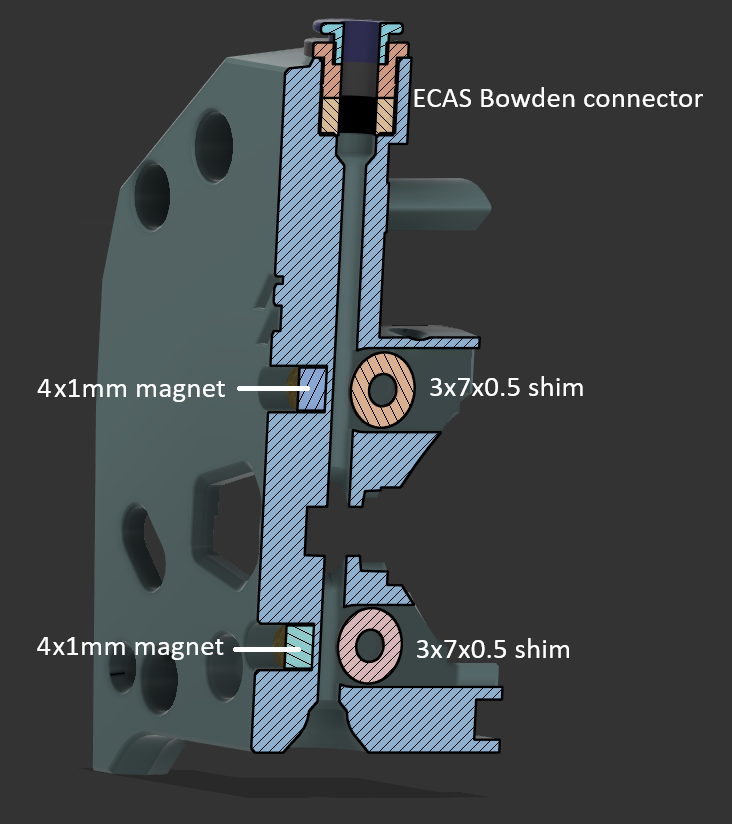

Dựa trên ý tưởng của @DavidRelich và cảm biến dây tóc hiệu Hall của Voron Afterburner, tiệm xin giới thiệu bản mod cảm biến Hall cho Stealthburner Clockwork 2. LƯU Ý: ảnh minh họa là mẫu cũ! Các tệp in là phiên bản cập nhật, phù hợp với các bộ phận Vorondesign được cập nhật vào tháng 7 năm 2023. Đối với bản mod này, bạn sẽ cần: * Tối đa 2x AH3364Q-P-B (hoạt động ở 3V đến 24VDC nên bạn có thể kết nối chúng với các đầu nối endstop tiêu chuẩn trên bo mạch chủ của mình)

• Tối đa 6x nam châm Neodym 4x1mm (tôi xếp chồng 3 nam châm cho mỗi cảm biến) * Hoặc bạn có thể sử dụng nam châm 4x3mm mỗi loại

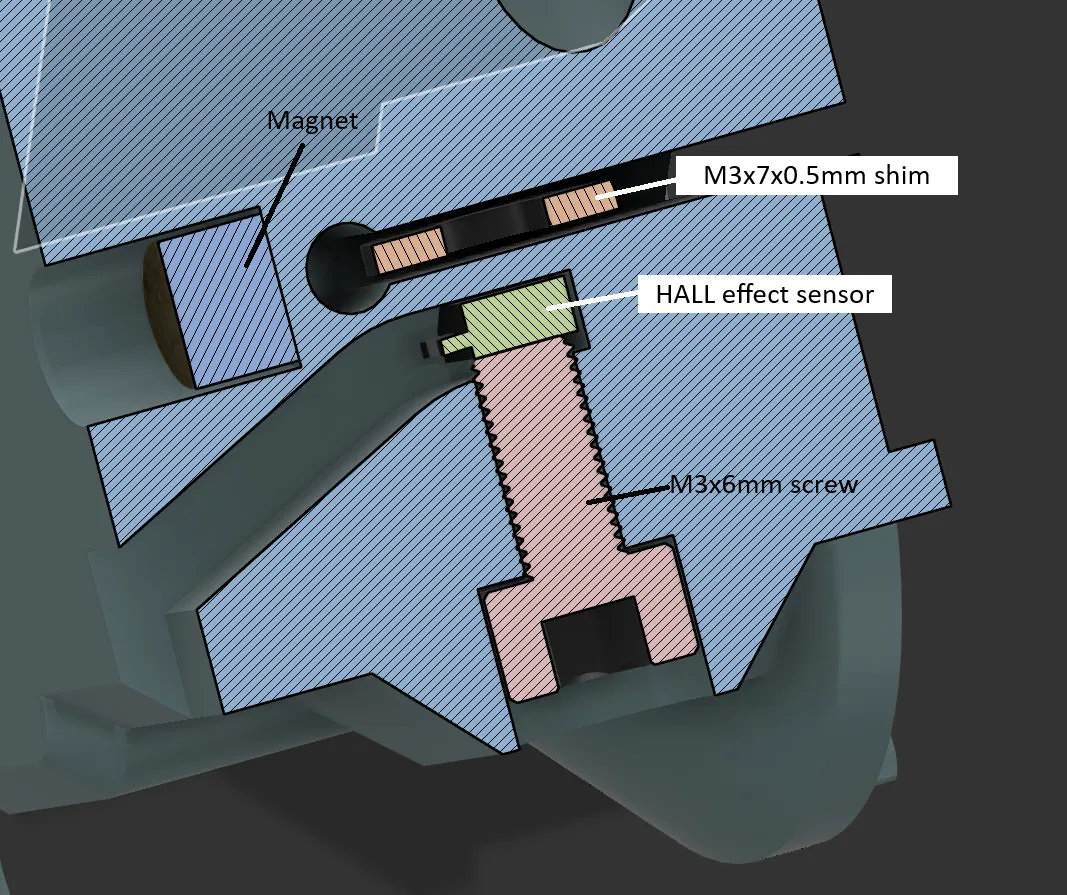

• Tối đa 2x tấm thép 3x7x0.5mm (phải có từ tính! Có thể tìm thấy trong các bộ kit Voron 0.) Thông tin thêm: cảm biến hiệu ứng Hall hoạt động bằng từ trường - chỉ cần một miếng đệm nhỏ được đẩy đi bởi dây tóc để kích hoạt cảm biến. Điều này có nghĩa là ma sát trong đường dẫn của bộ đùn sẽ giảm đi đáng kể và gần như không bị hao mòn các bộ phận liên quan (so với công tắc vi mô kích hoạt bằng bi, nơi núm nhỏ của công tắc vi mô sẽ bị mài mòn dần theo thời gian) Có 3 phiên bản: 1. Tiêu chuẩn Chỉ 1 cảm biến phía trên bánh răng truyền động. 2. Kép Có thể lắp đồng thời hai cảm biến. 1 ở trên và 1 ở dưới bánh răng truyền động. Ý tưởng là có một cảm biến hết dây tóc cho sử dụng thông thường, và một cảm biến khác cho các bản mod MMU như ERCF (yêu cầu hoặc đã từng yêu cầu cảm biến dưới bánh răng truyền động). 3. Chỉ dành cho ERCF Như tên gọi, phiên bản này chỉ dành cho các bản mod MMU, nơi cần có một cảm biến đơn lẻ sau bánh răng truyền động của dây tóc. Như thường lệ, bạn sẽ tìm thấy các tệp .STL và PRINT.STP để sử dụng trực tiếp trong slicer của bạn, và ASSEMBLED.STP để sửa đổi trong chương trình CAD của bạn. Không slice bất kỳ tệp ASSEMLED.STP nào - các tệp này chứa ECAS, bi thép và cảm biến Hall! Chúng chỉ được đính kèm để sửa đổi bằng các chương trình CAD!
