Mô Hình Replica "Keep Talking And Nobody Explodes"
Tái tạo bom thật từ game "Keep Talking and Nobody Explodes" với các module có thể thay thế và hướng dẫn đi kèm. Dự án này được phát triển trong khóa học về Vật lý Tính toán tại Đại học Aarhus, sử dụng các kỹ thuật in 3D, cắt laser và phay PCB.
Mô tả

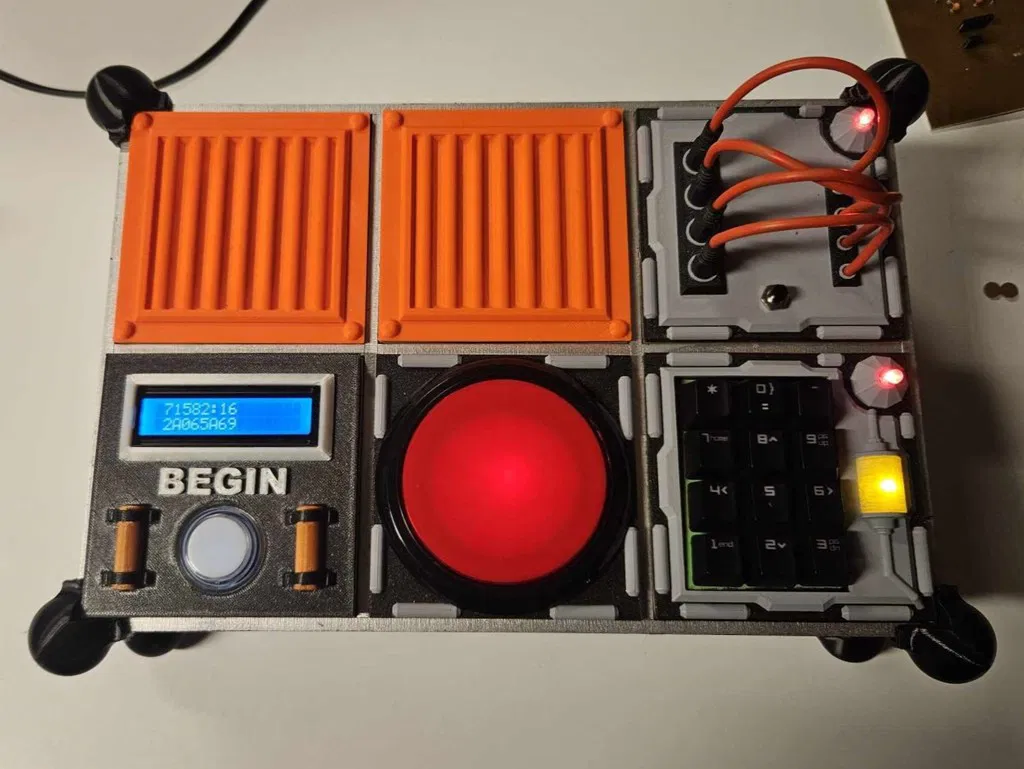

Đây là phiên bản vật lý/mô hình bom thật của game "Keep Talking and Nobody Explodes".
Nó được phát triển trong khóa học Physical Computing 2023 tại Khoa Khoa học Máy tính, Đại học Aarhus.

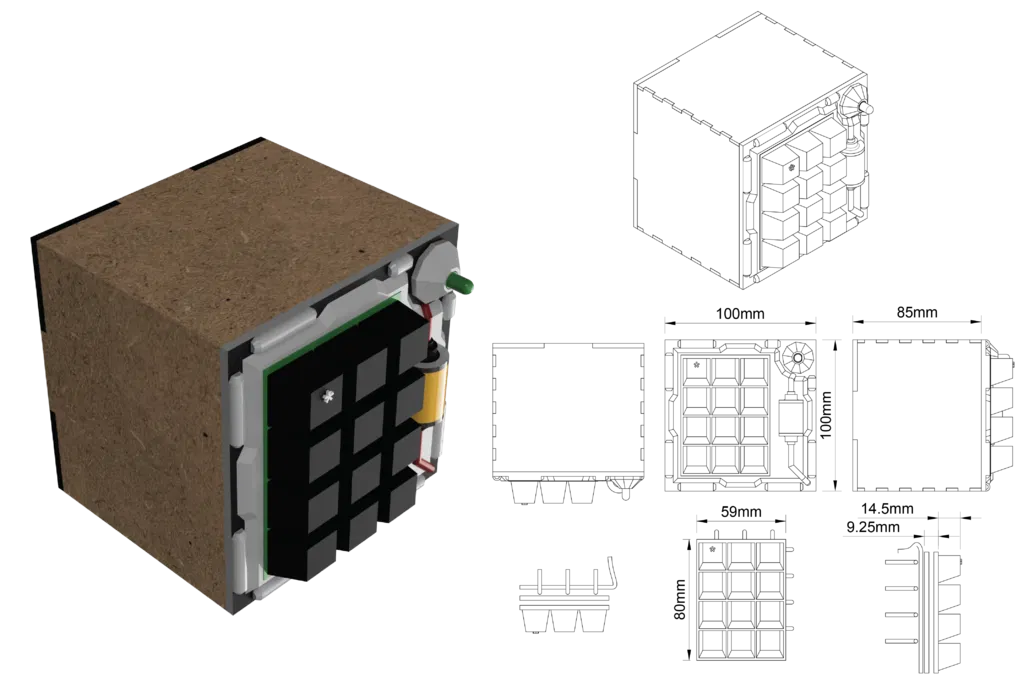

Nhóm chúng tôi đã đặt mục tiêu tạo ra một mô hình bom trong game KTANE, tuân thủ chức năng các module có thể thay thế cho nhau, đây là cốt lõi của game KTANE. Do đó, chúng tôi đã cố gắng hướng tới một thiết kế hoàn toàn theo dạng module, nơi mỗi module có thể tháo ra khỏi "bom" và sau đó lắp vào bất kỳ đâu trong hộp, và vẫn hoạt động.
Mỗi module có một bảng mạch PCB riêng biệt được thiết lập cho giao tiếp I2C. Module "chủ" chịu trách nhiệm tạo ra một mã số sê-ri "giả" ngẫu nhiên, theo dõi thời gian và truyền mã số sê-ri cho các module "khách" khác. Các module "khách" sau đó sẽ xác định cách thiết lập các câu đố riêng của chúng dựa trên nội dung của mã số sê-ri.

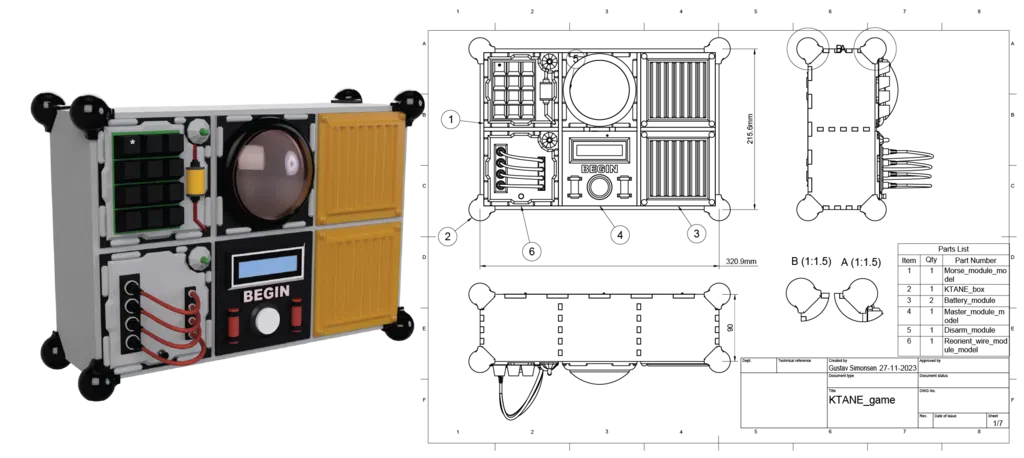

Nguyên mẫu được thiết kế trong Fusion 360, và một số kỹ thuật chế tạo khác nhau đã được sử dụng:
- Nắp module và các góc bi được in 3D.

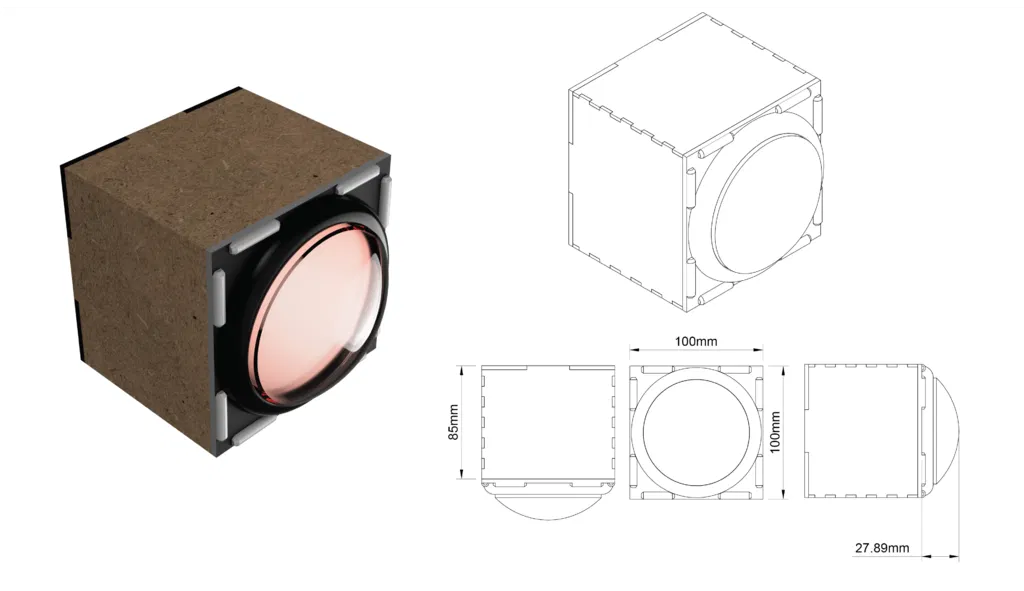

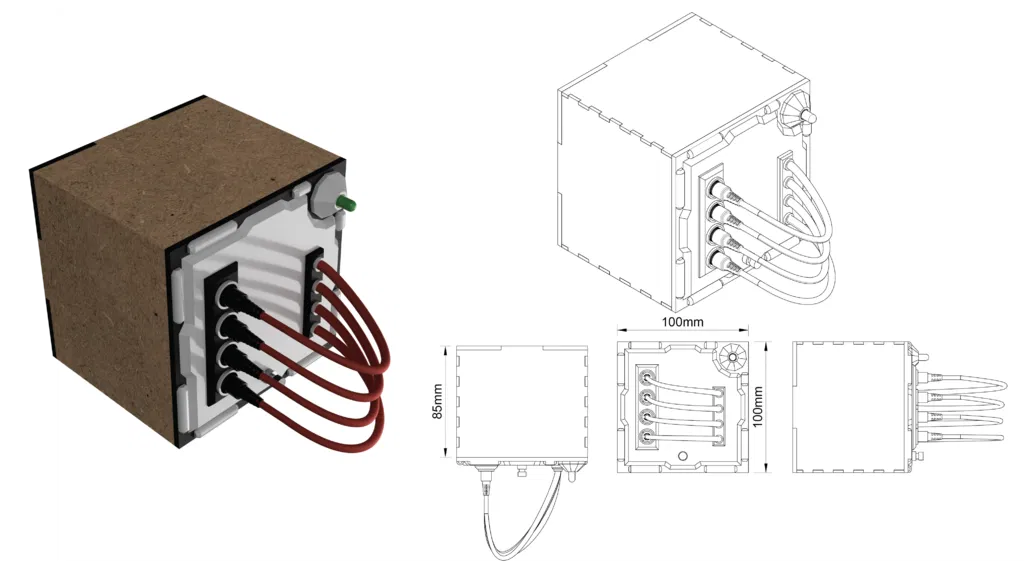

- Hộp ngoài và các hộp module được cắt bằng laser.

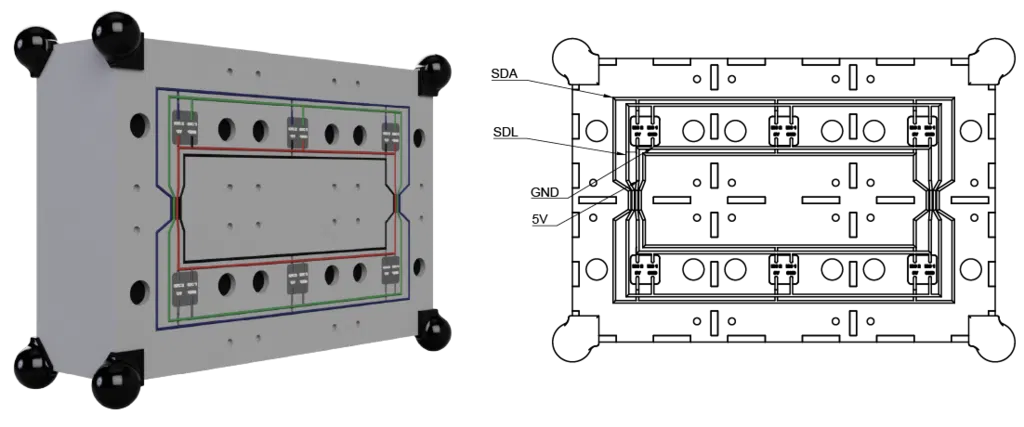

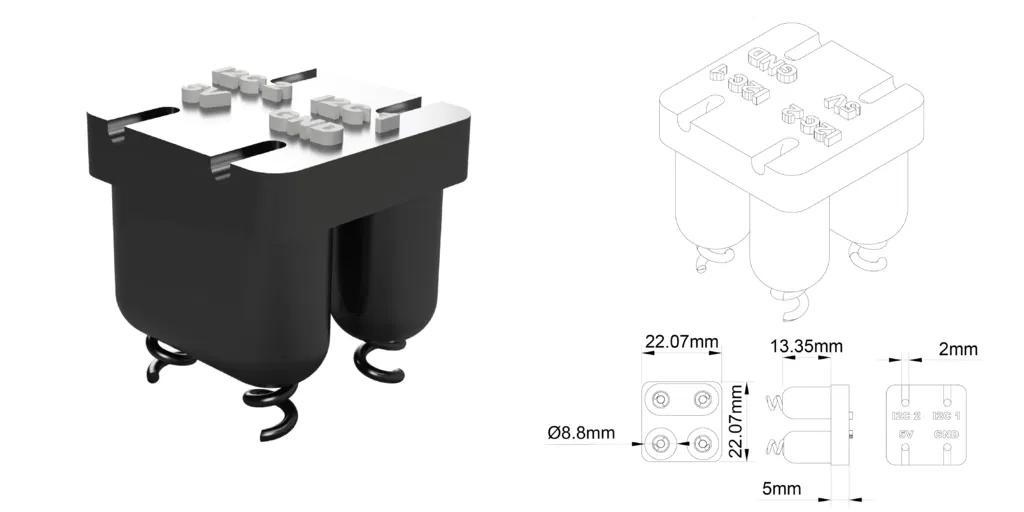

- Các bảng mạch PCB được phay từ các tấm đồng, và các linh kiện xuyên lỗ đã được hàn vào các kênh phay riêng lẻ (xem báo cáo để biết chi tiết). Ngoài ra, các khe trong tấm đế của hộp ngoài cũng được phay để tạo không gian cho dây nguồn 5V, GND, SDA và SCL.
Chúng tôi nhận ra rằng có thể khó để tự mình làm lại, vì chúng tôi đã thiết kế cái này để phù hợp với yêu cầu của khóa học đại học của mình. Và chúng tôi cũng chưa làm cho giao tiếp I2C hoạt động hoàn hảo do thiếu điện trở kéo lên trên bus.
Nhưng, chúng tôi hy vọng nó có thể là nguồn cảm hứng cho ai đó đang cố gắng tạo ra thứ gì đó tương tự! ~ Tuy nhiên, nếu bạn muốn làm lại dự án, chúng tôi khuyên bạn nên xem phần "Thiết kế Nguyên mẫu" trong báo cáo cuối cùng PDF đính kèm. Phần đó phác thảo khá chi tiết cách nguyên mẫu được chế tạo. Nếu không, bạn cứ thoải mái để lại bình luận.
Đây là một số liên kết đến video về nguyên mẫu (gần như) hoạt động:
- Liên kết đến nguyên mẫu với chức năng của các module hoạt động
- Liên kết đến nguyên mẫu với giao tiếp I2C hoạt động
- Liên kết đến bản demo của game thua
Những người đóng góp: Joakim Rosenfeldt Pedersen, Mie Grøftehave Nielsen & Gustav Emil Holm Simonsen
