Hộp sấy filament từ Ikea Samla

Làm hộp sấy filament từ hai hộp Ikea Samla 5l.

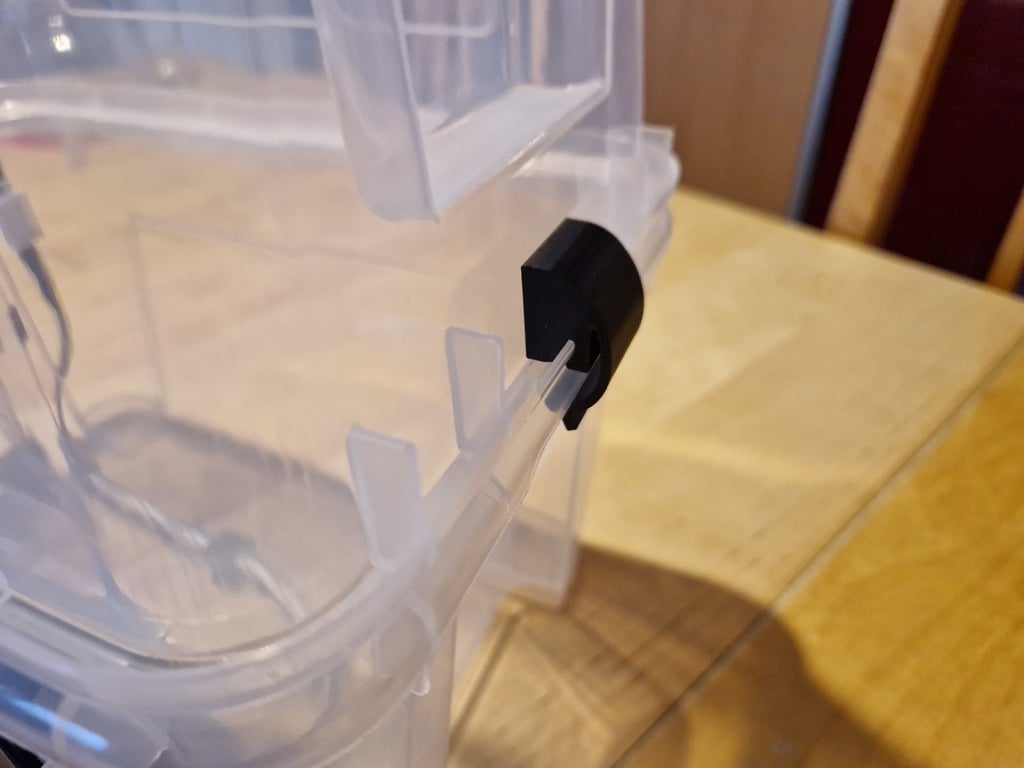

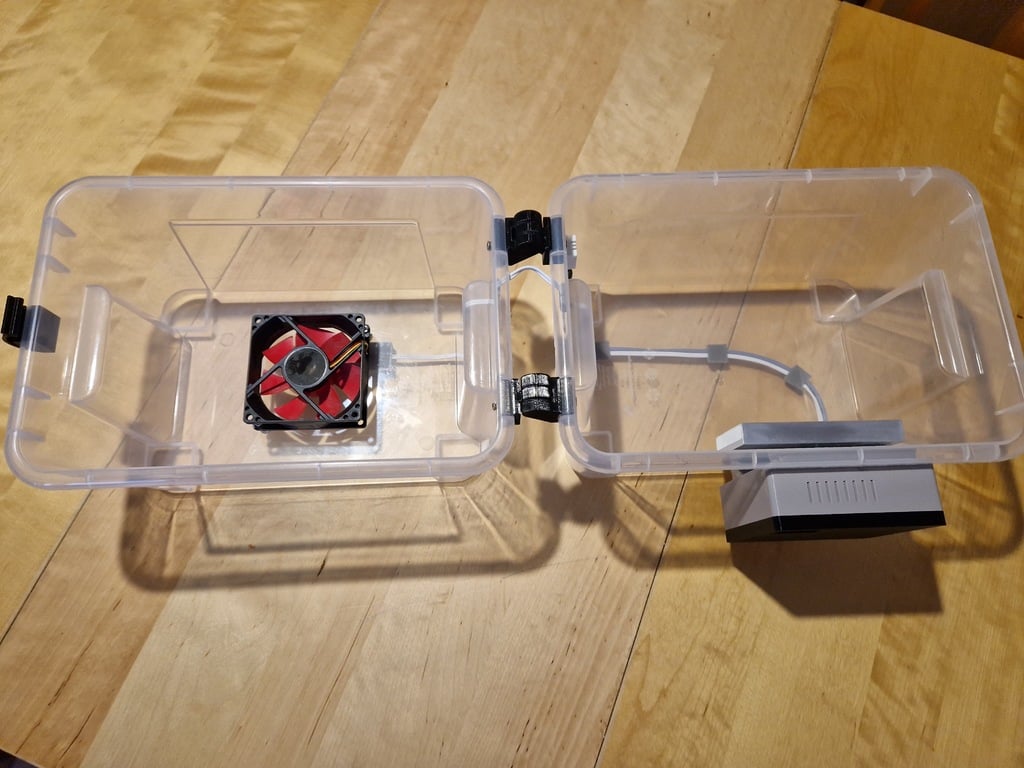

In hai bản lề và một kẹp (để khóa dễ dàng đặt ở giữa hộp) hoặc hai kẹp lớn (để khóa bền ở hai bên).

Tốt hơn hết là cố định bản lề vào hộp bằng ốc vít nhỏ, có lỗ 2.2mm trên các bộ phận. Kẹp không nhất thiết phải cố định, nhưng bạn cũng có thể làm vậy.

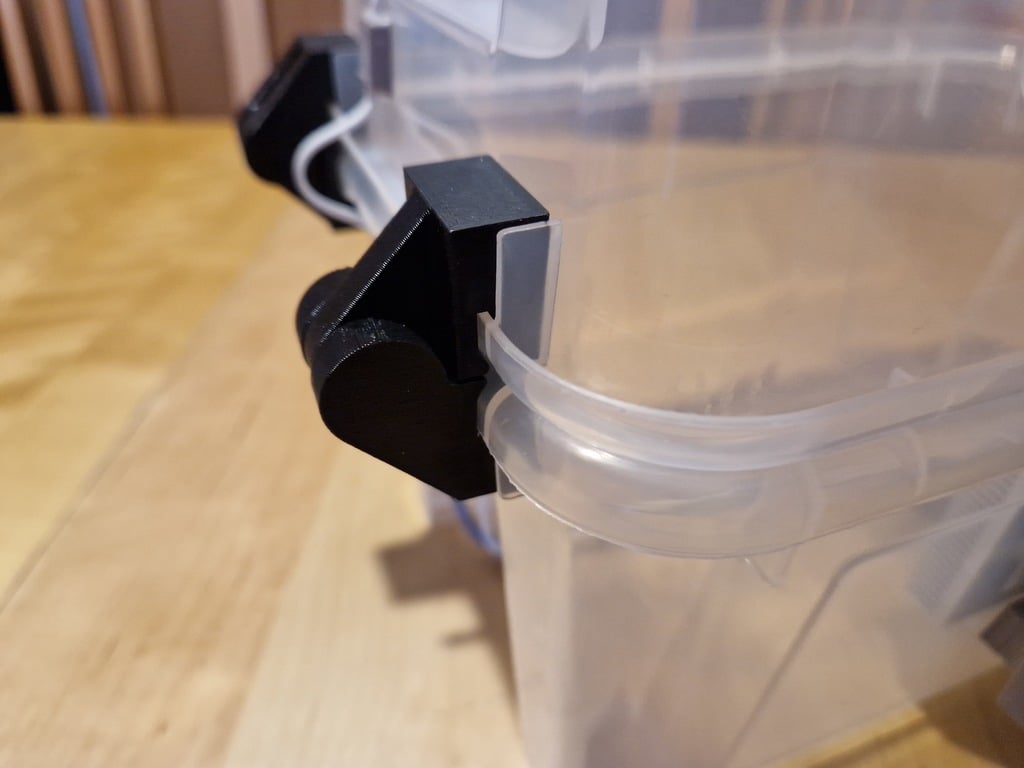

Bản lề được in nguyên khối, bạn chỉ cần gắn nó vào hộp.

Sử dụng hai hộp Ikea Samla 28x19x14cm / 5l.

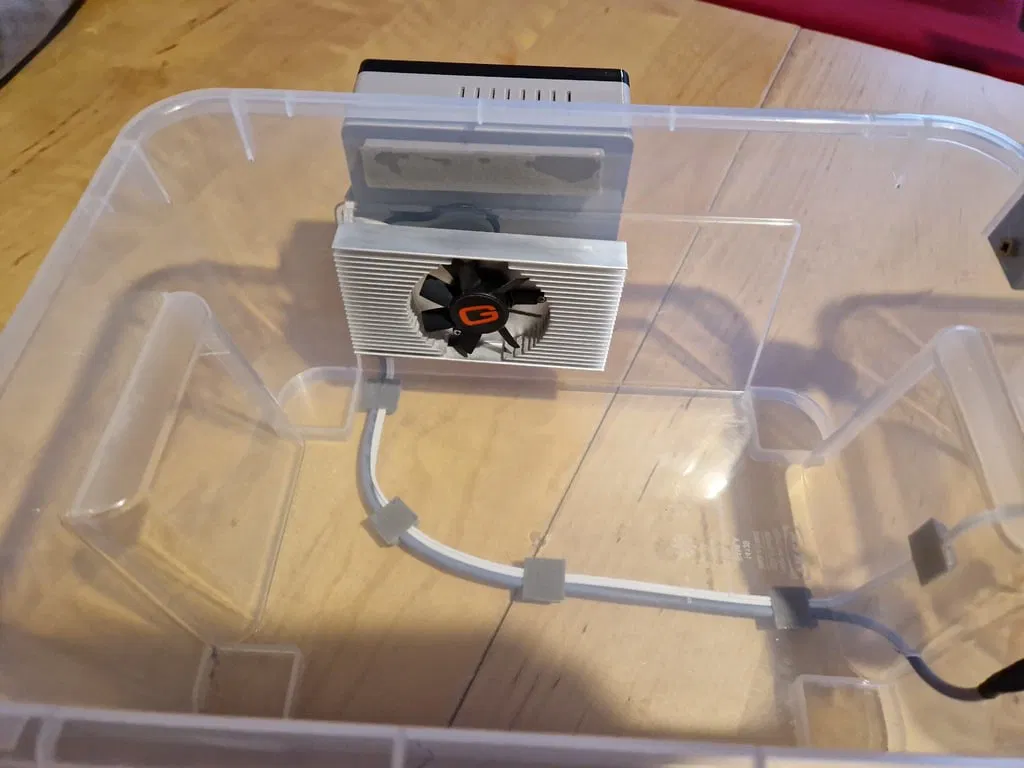

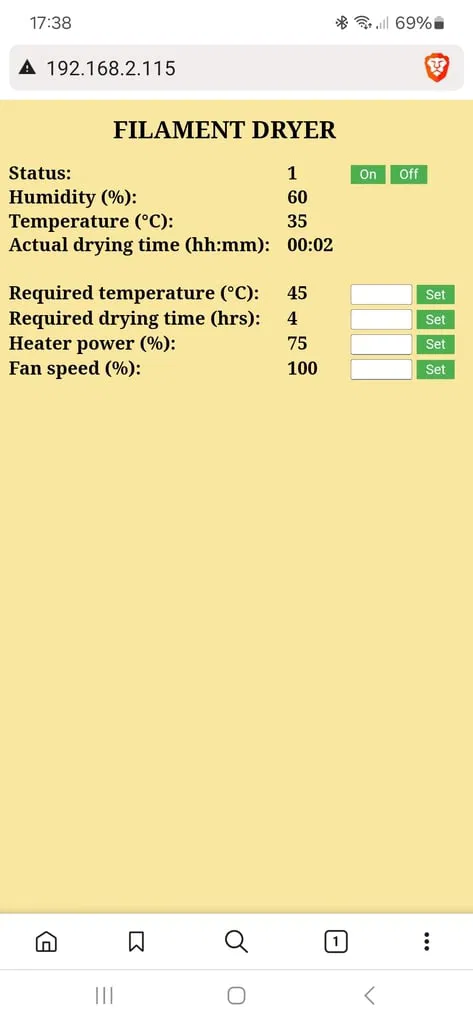

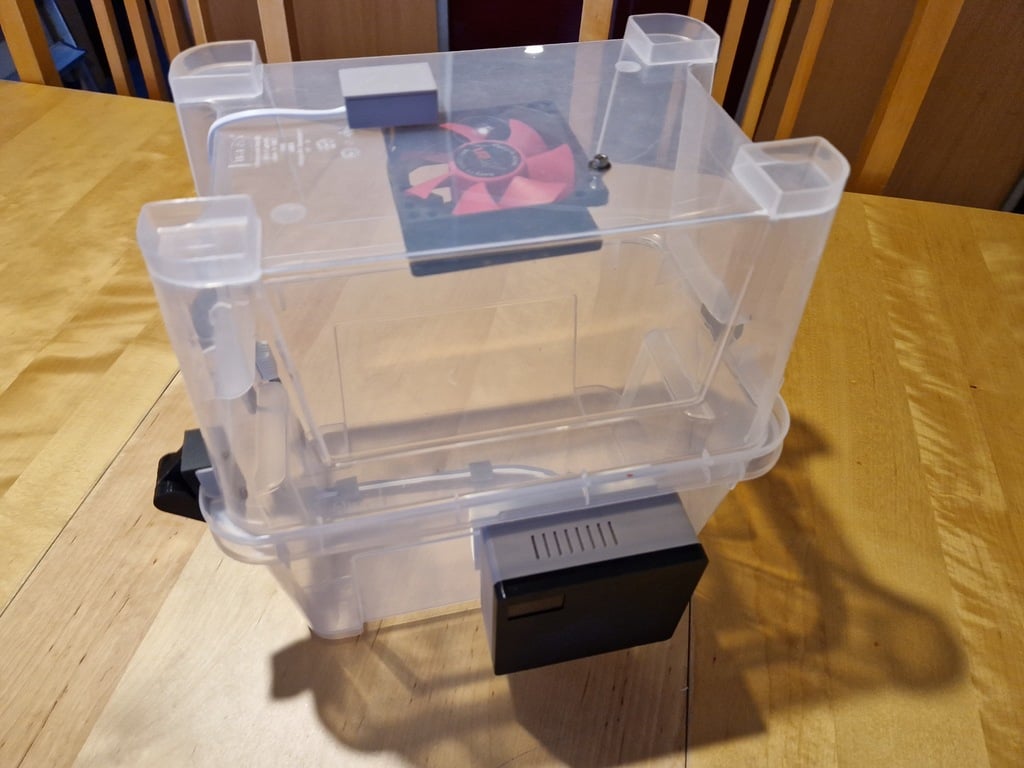

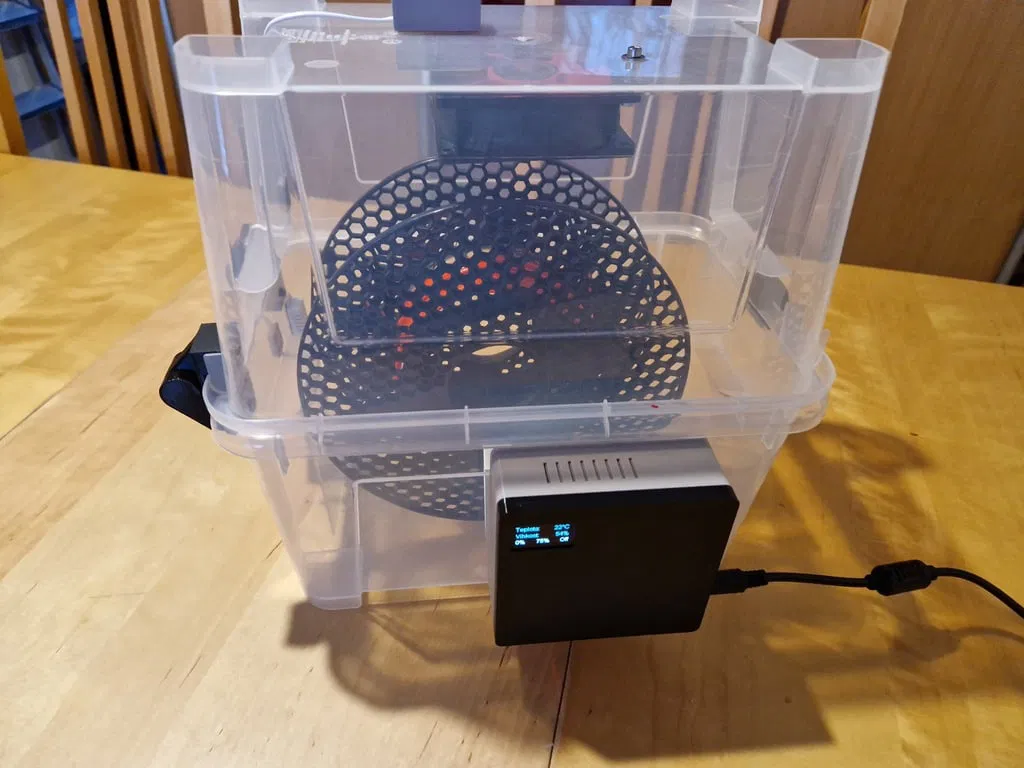

Các bộ phận còn lại để biến nó thành máy sấy thực sự thì mình không chia sẻ vì chúng tùy chỉnh và khó sao chép hơn. Tuy nhiên về nguyên tắc thì mình đã trang bị cho hộp một bộ tản nhiệt với quạt từ card đồ họa PC cũ, có gắn bộ phận làm nóng ở mặt sau bộ tản nhiệt. Một quạt lớn hơn được lắp trên đỉnh để lưu thông nhiệt. Tất cả các thiết bị đều được điều khiển bởi mạch tự chế dựa trên ESP32. Quạt và bộ sưởi được điều khiển bằng xung PWM sử dụng transistor Mosfet logic level kênh N. Cảm biến DHT-22 được lắp để đo nhiệt độ và độ ẩm. Màn hình OLED nhỏ hiển thị các giá trị hiện tại, thiết bị được điều khiển thông qua WEB HMI.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

i3 MK4

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2

Infill:

20%

Filament: Filament PM PETG Black

Ghi chú:

Không cần supports.

Category: Phụ kiện máy in 3D
