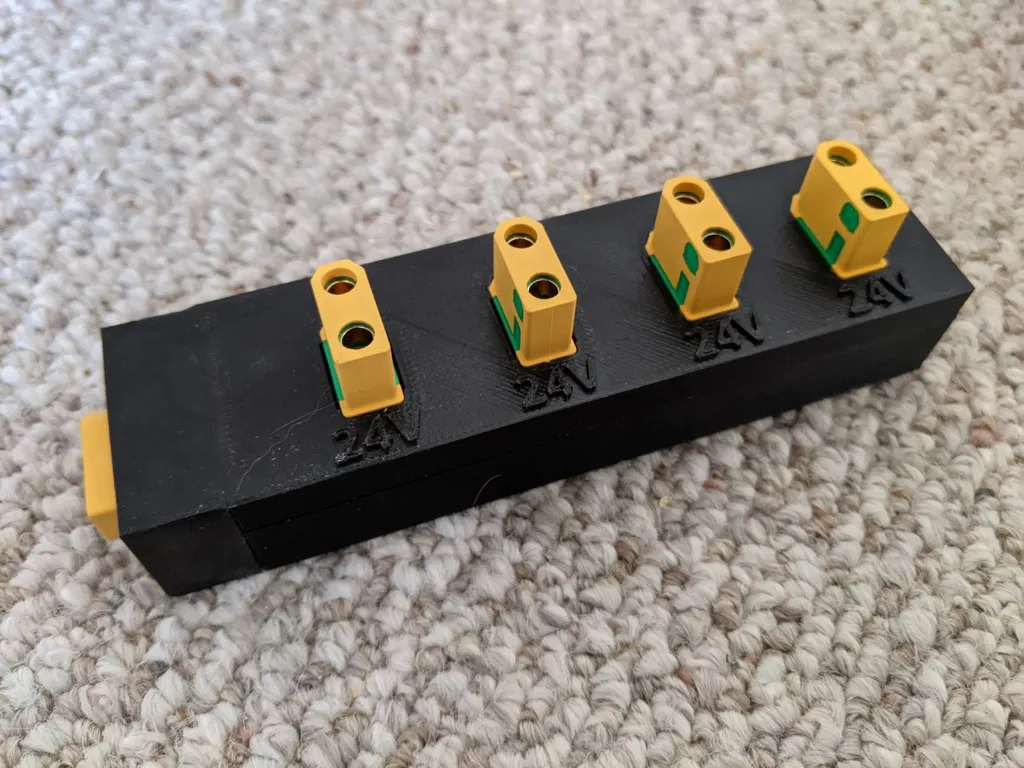

Thanh phân phối nguồn XT90. Dùng cho hệ thống sạc năng lượng mặt trời 24V của tụi em ở sân bay.

Tụi em xài jack XT90-S chống tia lửa điện vì trước đó xài mấy cái hộp phân phối bằng jack chuối bị tóe lửa ở mức 24V.

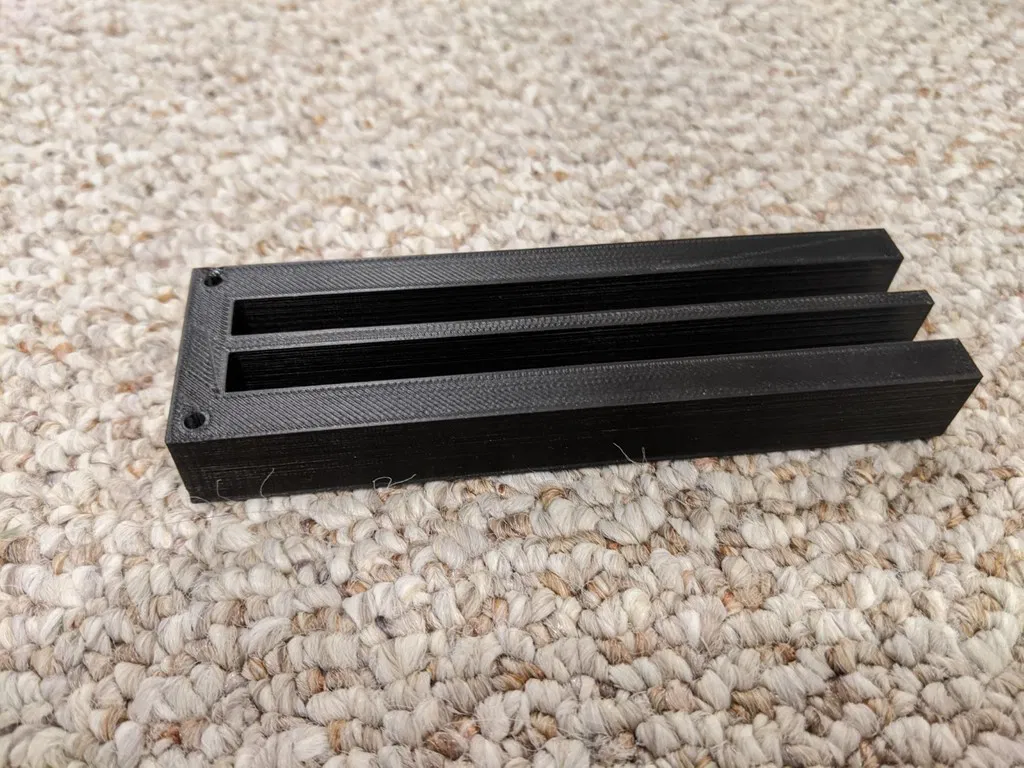

In bằng ABS @ 25% độ đặc ruột. Ít nhất 2 lớp vỏ ngoài để khi vặn ốc tường không bị bể.

Dùng dây 10AWG, nhưng 8AWG hoặc nhỏ hơn thì cũng được thôi - tùy chỉnh theo nhu cầu của mọi người.

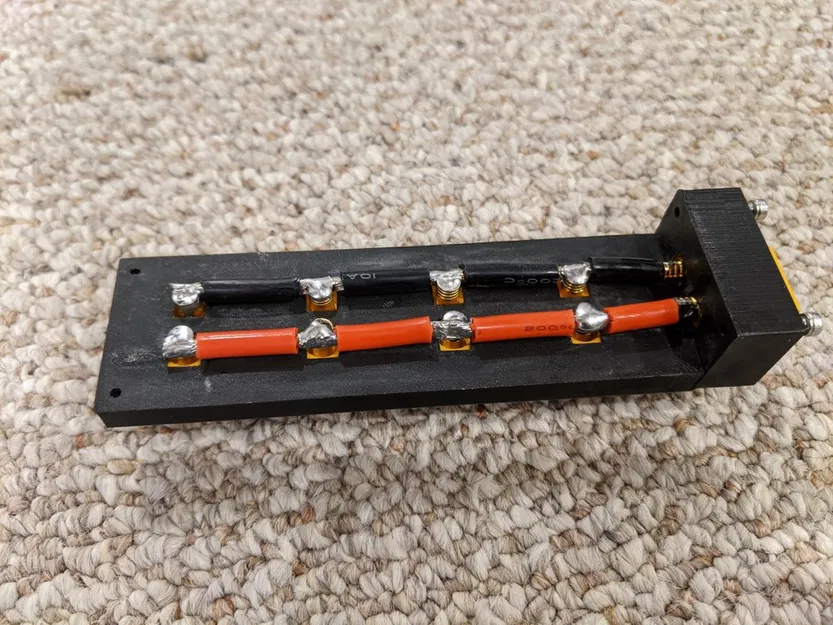

Quan trọng là phải xài dây có vỏ bọc silicon và giữ nguyên cái vỏ này giữa 2 cái jack XT90 để nó bảo vệ cái cục in khi hàn. Em dùng kềm tuốt dây để cắt vỏ silicon trước và sau chỗ jack XT90, rồi dùng kềm cắt nhỏ để cắt phần ở giữa hai chỗ cắt và lột vỏ ra. Bôi nhiều flux vào dây trước khi hàn, và dùng nhiều thiếc hàn để tạo kết nối điện và cơ khí chắc chắn.

Chỉ cần support ở mặt dưới, chỗ lỗ bắt ốc.

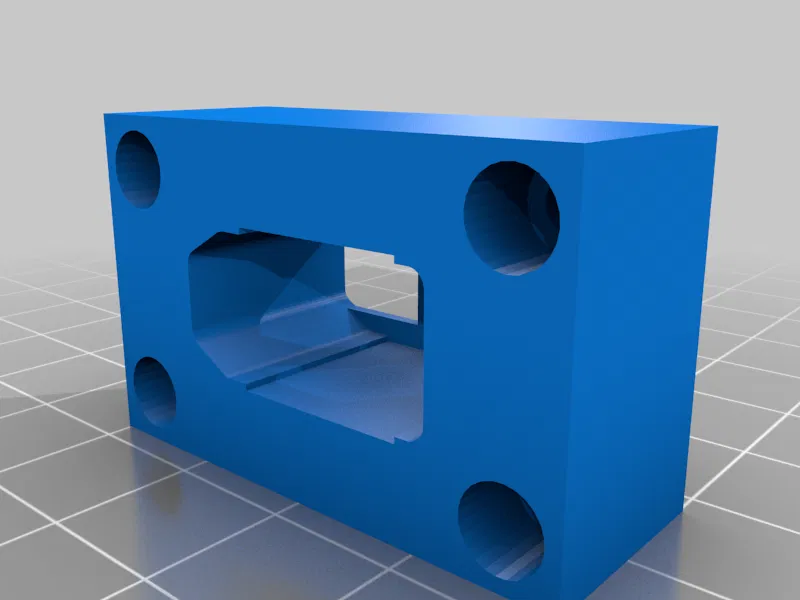

4 con ốc M3x16 cho phần đầu/vào.

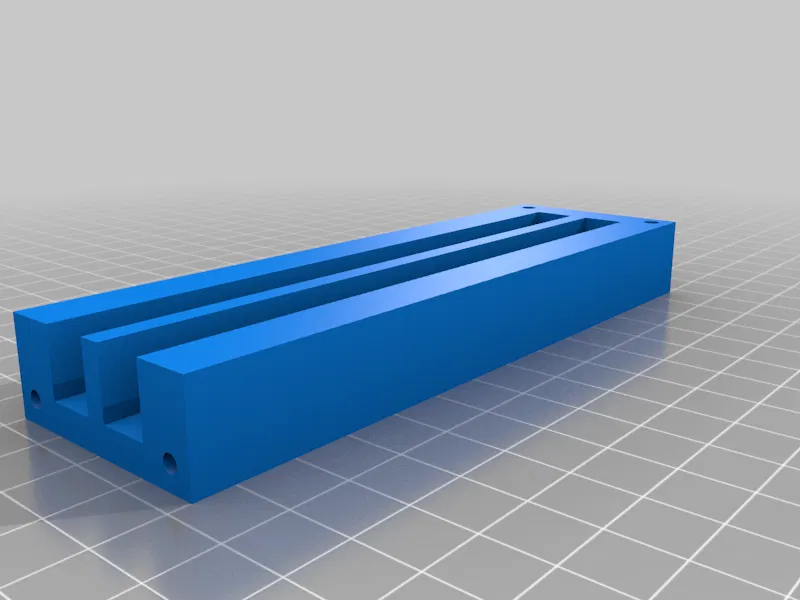

2 con ốc M3x12 cho phần đáy.

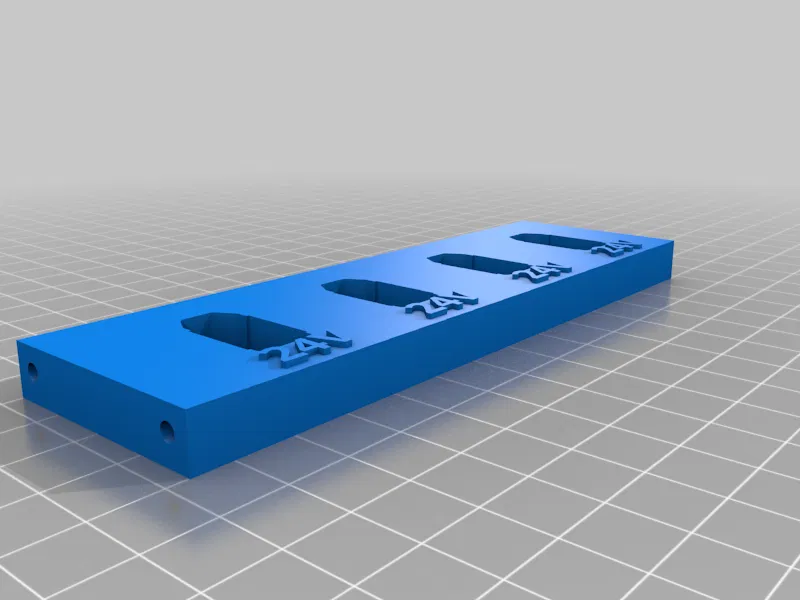

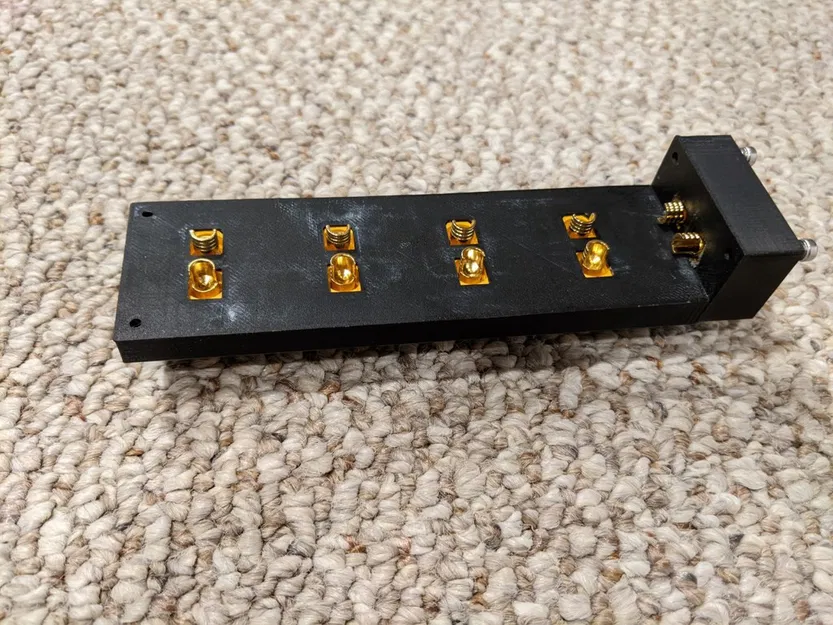

Em có dùng một ít keo siêu dính ở viền trên và dưới của mỗi jack XT90 trước khi nhanh chóng ấn nó vào thanh nguồn. Không cần dán hai bên hông vì nó không có đủ diện tích tiếp xúc.

Khi lắp phần đầu/vào, nhớ canh đúng chiều nha! Cực dương và cực âm phải khớp với chiều của 4 cái jack ở trên.

Cài đặt in

Thương hiệu máy in:

FlashForge

Máy in:

Creator Pro

Rafts:

Không quan trọng

Supports:

Có

Độ phân giải:

0.2

Độ đặc ruột:

25%

Nhựa in: NEAT ABS Black

Danh mục: Xe R/C
