Adapter gắn Ivar Skadis (không cần ốc vít)

Văn phòng mới

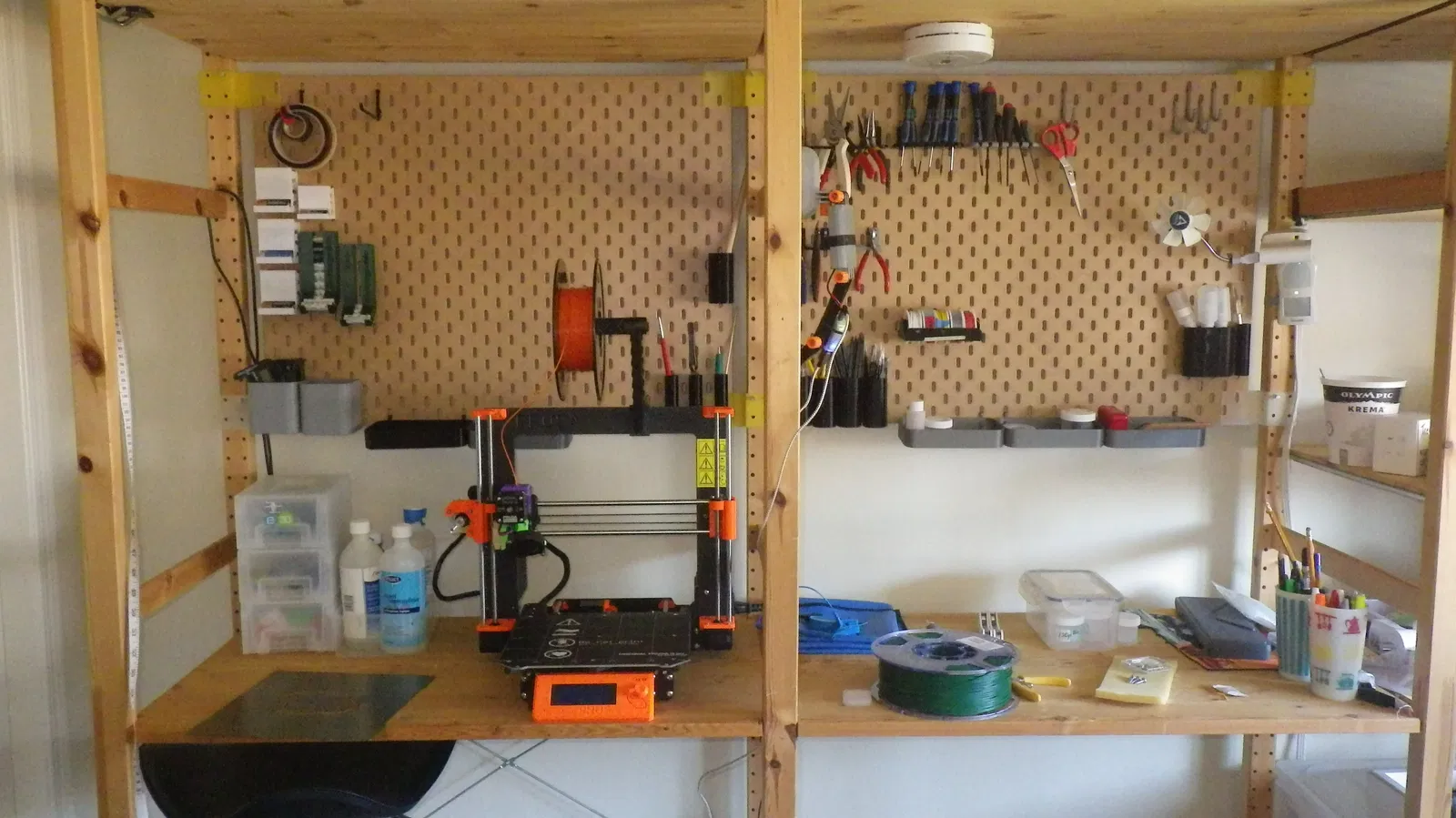

Chuyển đến một nơi ở mới đã cho phép tôi tạo ra một xưởng làm việc mới. Tấm pegboard Ikea Skadis rất tuyệt và tôi đã có vài cái ở chỗ cũ nhưng không muốn bắt vít chúng vào tường ở chỗ mới.

Thiết kế này cho phép sử dụng Skadis trong không gian rộng của các kệ Ikea Ivar, mà không cần bắt vít vào khung Ivar bằng cách sử dụng các chốt và lỗ có sẵn của Ivar.

In ấn

Tôi đã sử dụng PLA, in ở độ dày lớp 0.15, độ điền đầy 25%.

Thiết kế

Có sáu mẫu adapter cho các tùy chọn gắn khác nhau, và một mẫu kẹp. Sau này tôi thấy mẫu kẹp là không bắt buộc.

Tùy thuộc vào cách bạn muốn cấu hình bộ phận của mình, hãy sử dụng một adapter cho mỗi góc. Nếu bạn muốn gắn nhiều Skadis trên nhiều Ivar, hãy sử dụng các mẫu DOUBLE tương ứng. Tên thiết kế giả định bạn sẽ gắn Skadis vào mặt sau của IVAR, vì vậy 'Ivar mount wide UL' là adapter cho góc Trên Bên Trái (Upper Left) của Skadis.

(Tùy chọn) kẹp được thiết kế trong các phiên bản trước và cung cấp sự gia cố bổ sung cho mặt sau của adapter. Nó trượt vào rãnh bên trong adapter. Để tăng cường độ chắc chắn, sau khi lắp ráp và gắn, hãy nhỏ một giọt keo siêu dính vào các khe bên nơi kẹp có thể nhìn thấy qua adapter.

Được thiết kế bằng Tinkercad.

Lắp đặt

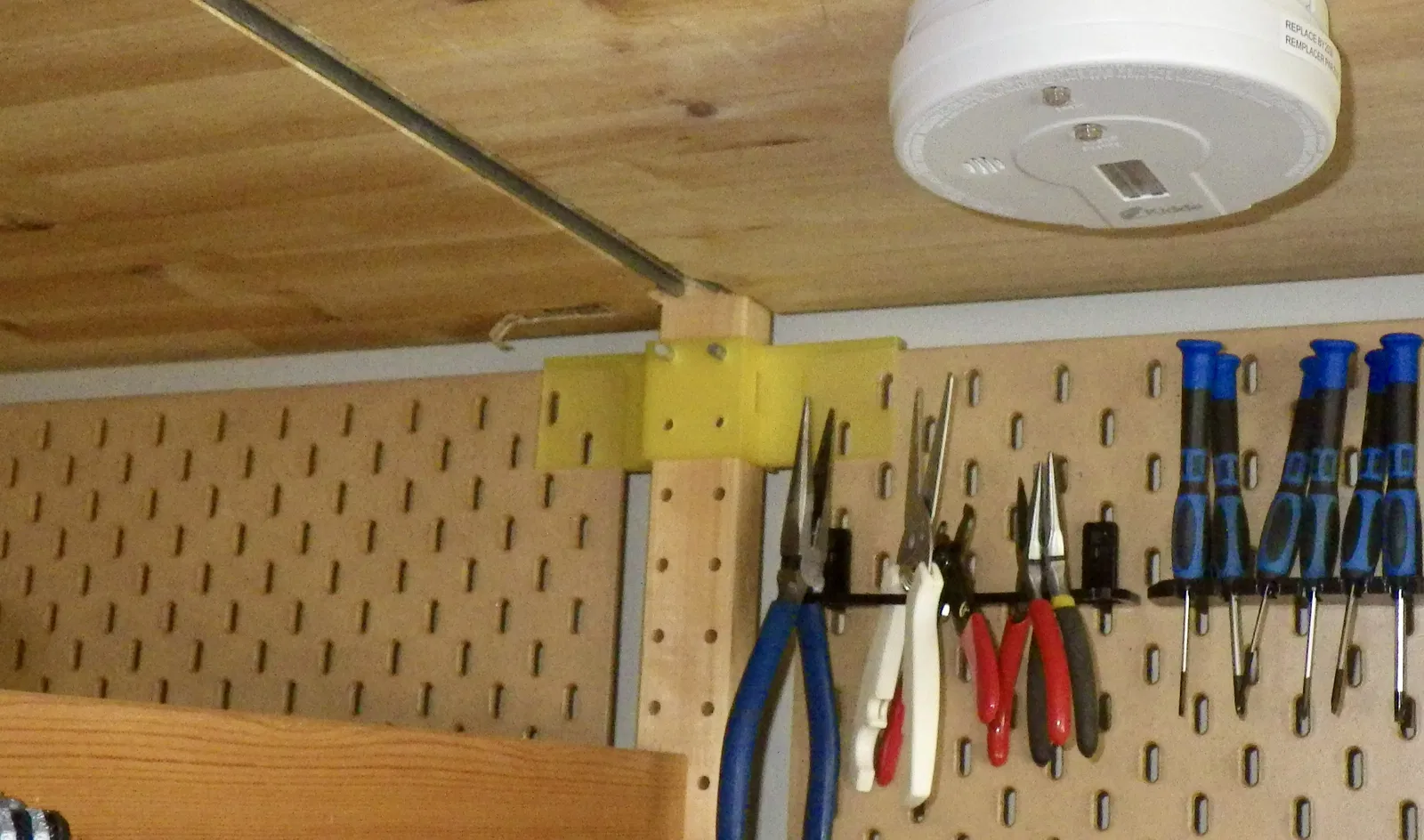

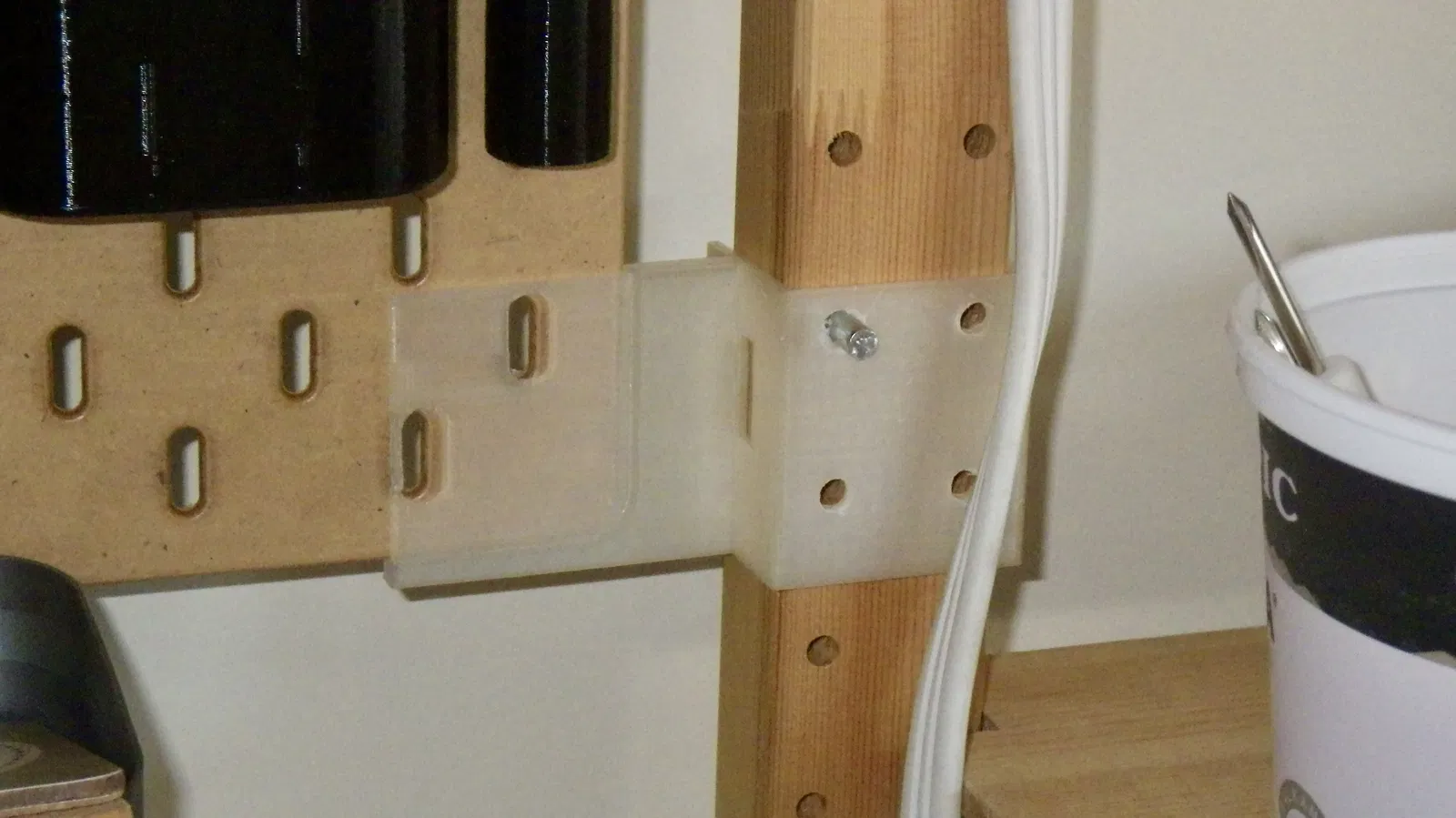

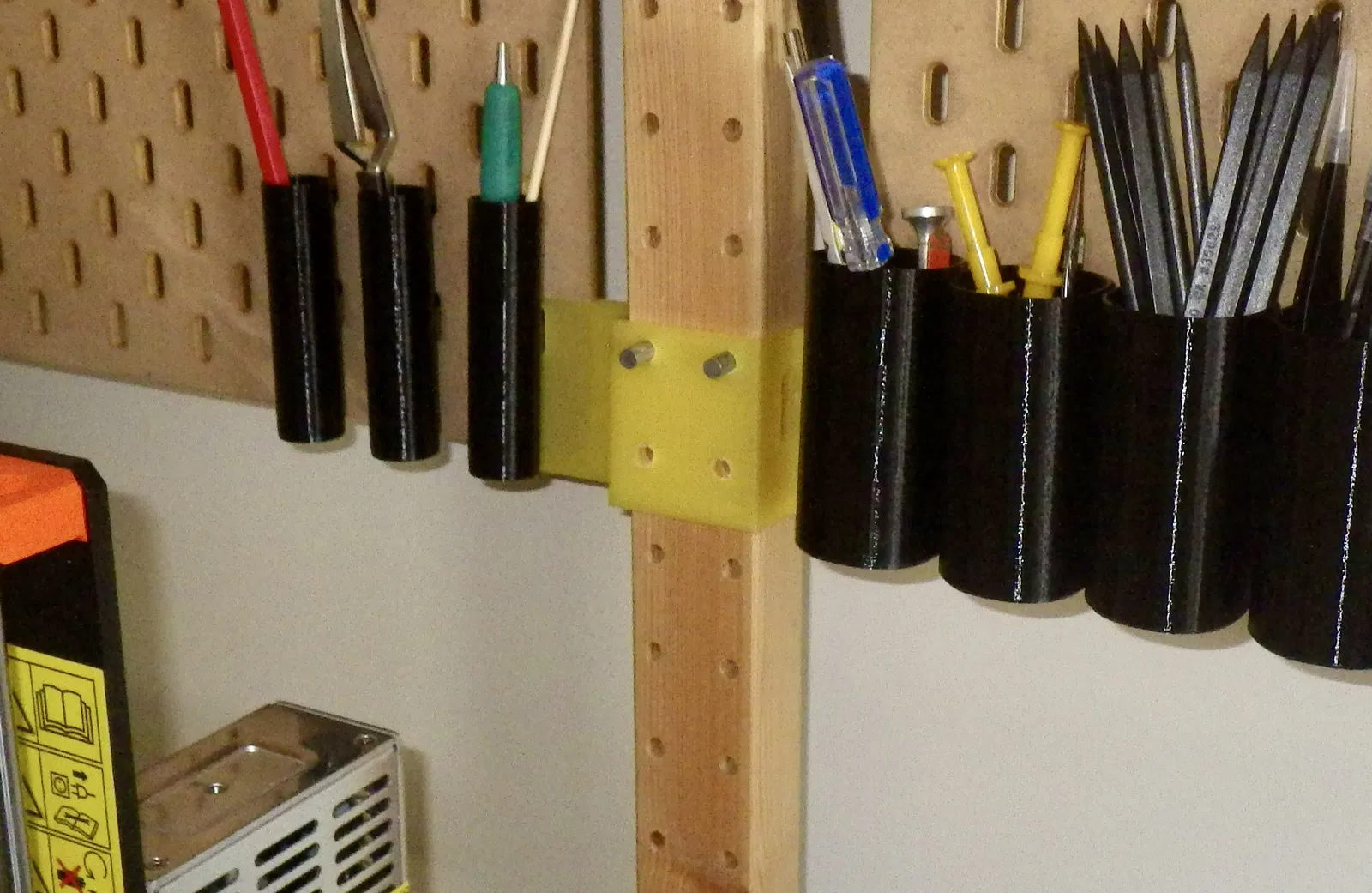

Đơn giản chỉ cần căn chỉnh adapter phù hợp với Ivar, lắp các chốt thép của Ivar, và trượt Skadis vào các adapter.

Tôi chưa thấy cần phải cố định Skadis vào adapter vì các bộ phận Skadis được hỗ trợ hoàn toàn ở bốn góc bởi các adapter. Để an toàn hơn, bạn có thể sử dụng các bu lông lệch tiêu chuẩn của Skadis ở mỗi góc (hoặc tự in 3D tùy chọn của riêng bạn!).
