Hộp pin cho pin AA
Hộp pin này được thiết kế dưới dạng module trong OpenSCAD, cho phép bạn tạo giá đỡ cho 1 đến bao nhiêu pin AA tùy thích. Bạn có thể dễ dàng tùy chỉnh bằng cách chỉnh sửa mã OpenSCAD hoặc gọi module với đối số khác. Hướng dẫn chi tiết cách lắp ráp và các linh kiện cần thiết cũng được cung cấp.
Mô tả

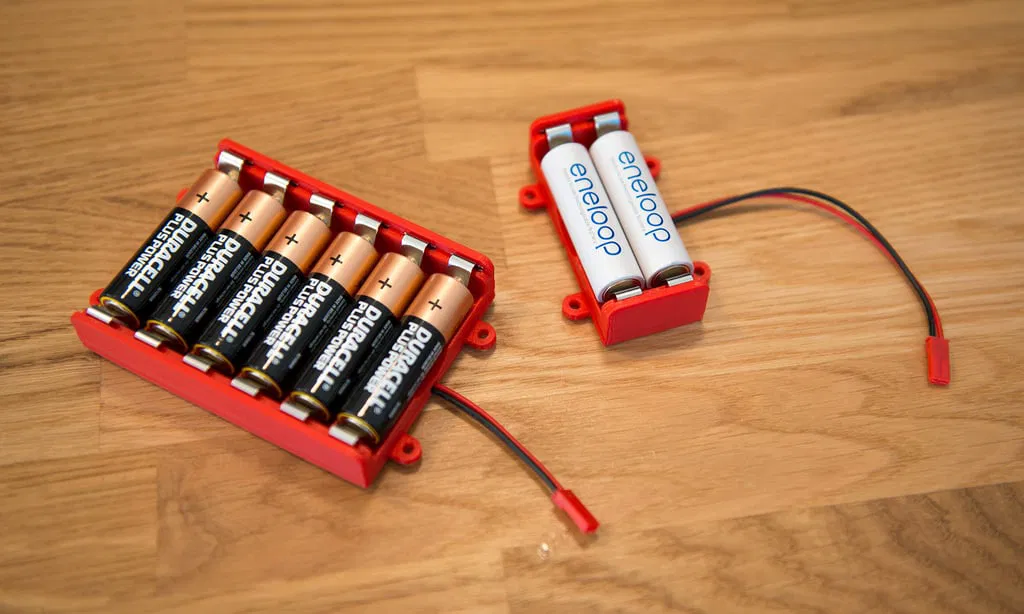

Đây là một hộp pin được thiết kế dưới dạng module trong OpenSCAD, cho phép bạn tạo một giá đỡ từ 1 đến bao nhiêu tùy thích (hoặc cho đến khi cài đặt OpenSCAD của bạn muốn biên dịch).
Tôi cần một giá đỡ pin có thể gắn bằng vít lên một con robot nhỏ và quyết định thiết kế một cái có thể in 3D.
Tôi đã thêm các chú thích vào mã OpenSCAD, vì vậy nếu bạn muốn sửa đổi mọi thứ, việc tìm đúng chỗ để chỉnh sửa sẽ tương đối dễ dàng.
Nếu tất cả những gì bạn muốn thay đổi là số lượng pin, bạn chỉ cần gọi module với một đối số khác.
Hướng dẫn

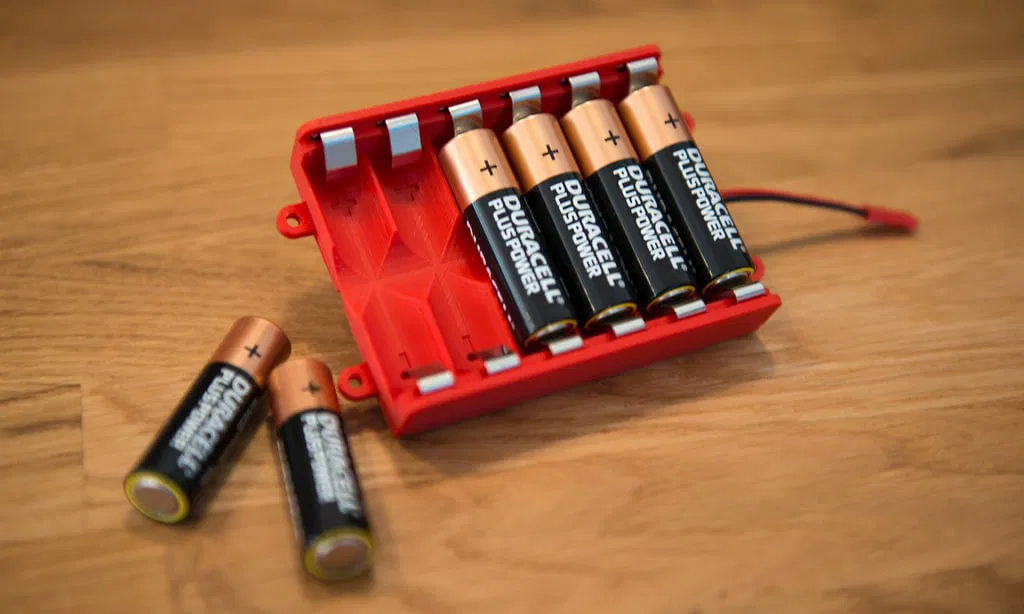

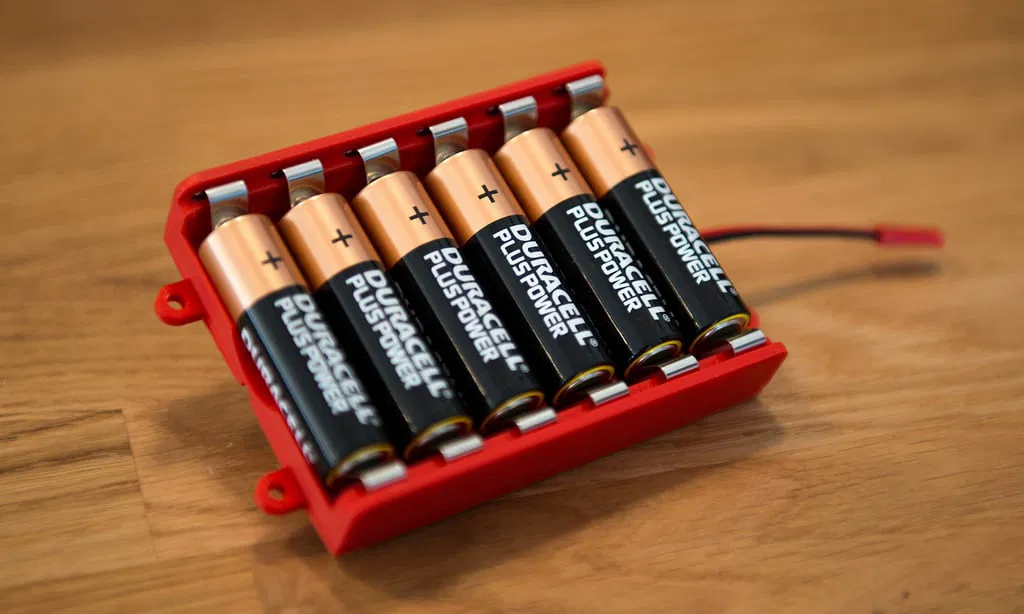

Hộp pin này được thiết kế cho pin AA sử dụng một cái kẹp nhỏ từ Keystone Electronics (mã sản phẩm 5209).
Tôi mua chúng từ DigiKey (https://www.digikey.com/en/products/detail/keystone-electronics/5209/299941)
Bạn sẽ cần hai cái cho mỗi pin trong giá đỡ.

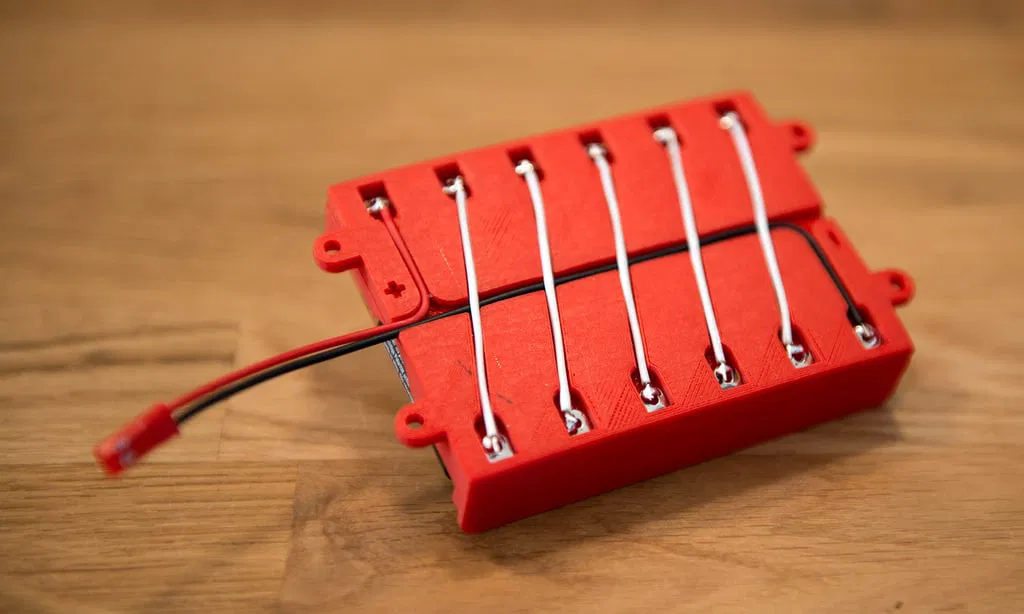

Ngoài ra, bạn cũng sẽ cần một ít dây tương đối mỏng để nối các pin ở mặt sau, và một ít dây để nối hộp pin với tải của bạn.
