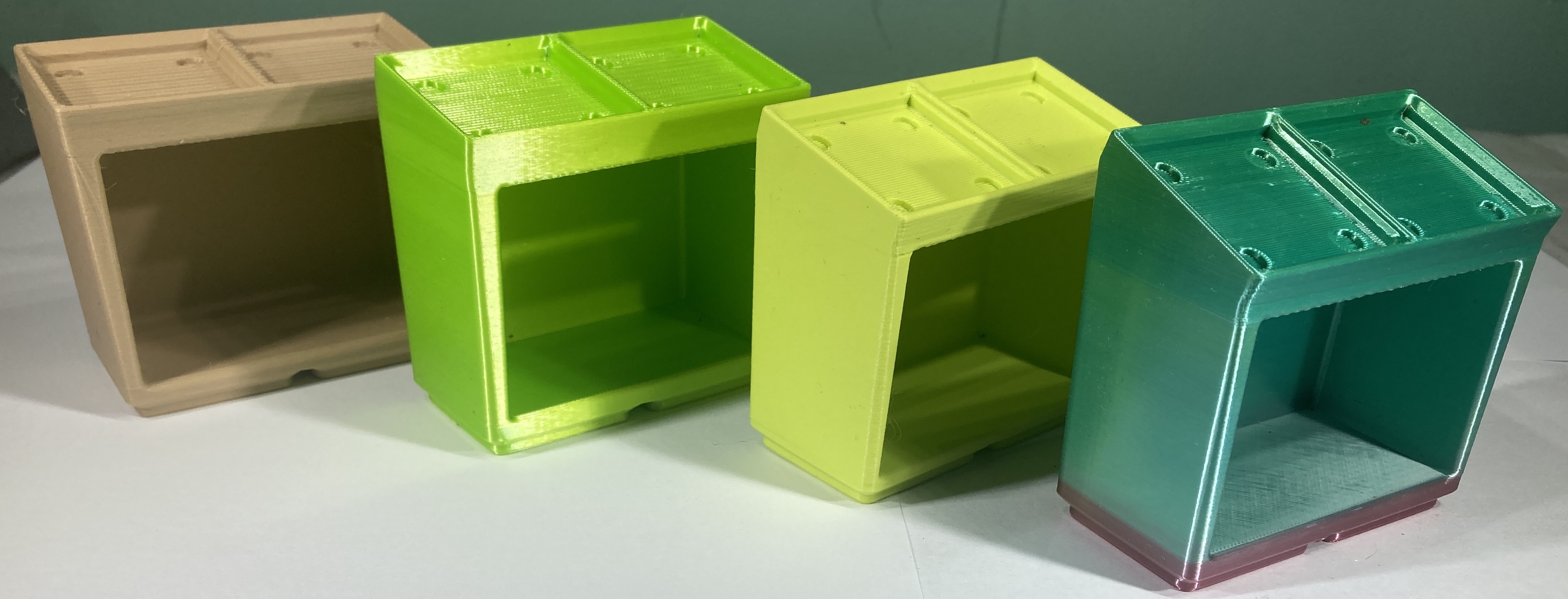

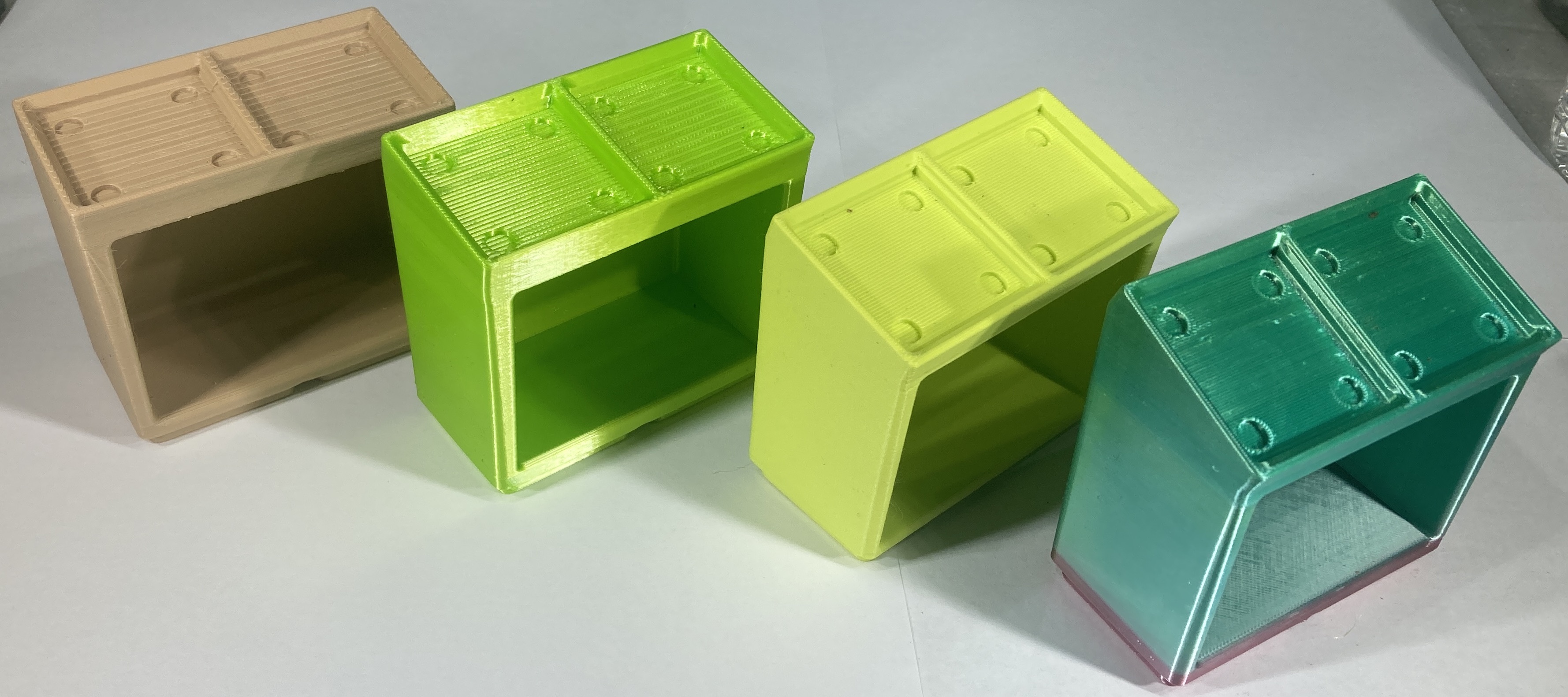

Đây là các module gridfinity 1x2. Chức năng chính của chúng là một đế cao, nghiêng. Nhưng, chúng cũng có một khoang bên trong để lưu trữ. Điều này có thể hữu ích khi sử dụng gridfinity cho các giá đỡ dụng cụ, hoặc một máy kẹp hoặc đèn, nhưng bạn cũng muốn có một nơi để đặt thứ gì đó quan trọng mà không bị mất, nhưng bạn vẫn có thể nhìn thấy nó.

Có các phiên bản có góc nghiêng theo các bước tăng 5º lên đến 20º. Điều này cho phép trọng lực thu thập mọi thứ ở một bên của module, hoặc giúp dễ dàng nhìn vào bên trong, hoặc tiếp cận các công cụ, nâng nó lên trên khu vực làm việc dự án của bạn, v.v.

Nếu bạn cắt lát lại những thứ này, tôi khuyên dùng:

• Brim 5mm với khoảng cách brim 0mm. Điều này giúp ngăn các cạnh bị cong vênh.
• Các đường viền bên ngoài trước
• Lòng trong 10% gyroid
• Bật hỗ trợ hữu cơ
• Góc nhánh tối đa 50º
• Chỉ hỗ trợ trên mâm in
• Chỉ một lớp skirt - các lớp bổ sung không có tác dụng gì hữu ích mà tôi có thể thấy.

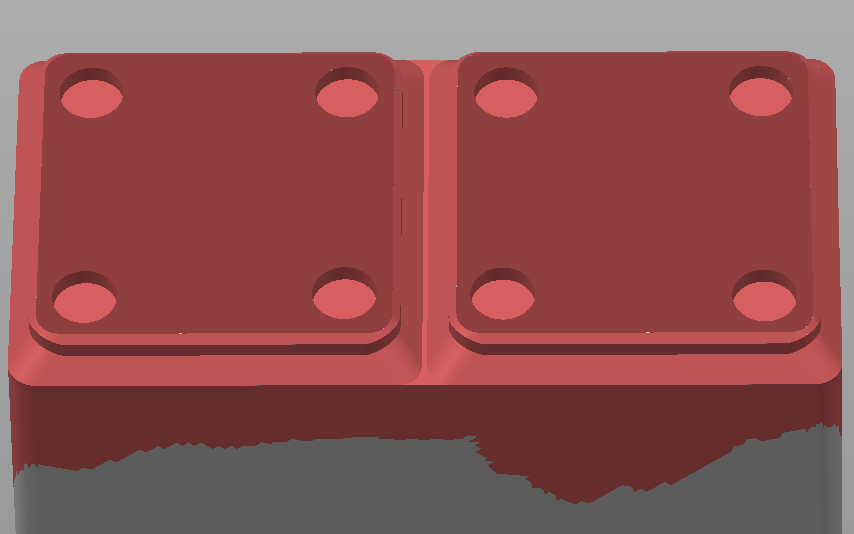

Tôi cũng đã vẽ các trình chặn hỗ trợ trên toàn bộ mặt dưới và tất cả các mặt lên đến boong dưới cùng, và ở các góc ở mặt dưới và mặt trên ở phía trước. Điều này ngăn chặn việc xây dựng hỗ trợ cho các khu vực đó. Nó tiết kiệm thời gian và nhựa để tránh các hỗ trợ không cần thiết. Có những bức ảnh ở trên cho thấy nơi các trình chặn hỗ trợ được vẽ.

Đây là một trong ba mô hình đế nghiêng. Hai mô hình còn lại là:

• Đế Gridfinity 1x2 Nghiêng Dán
• Bộ Mở Rộng Đế Gridfinity 1x2 Thấp Nghiêng

Dựa trên Hệ thống Gridfinity từ Zack Freedman: https://thangs.com/designer/ZackFreedman

https://www.youtube.com/c/ZackFreedman

Giấy phép: CC BY-NC-SA 4.0 https://creativecommons.org/licenses/by-nc-sa/4.0/
