Hướng dẫn dẫn dây tóc pulley trên Elegoo Neptune 4 (MAX)

• Hướng dẫn dẫn dây tóc pulley trên Elegoo Neptune 4 (MAX) v2 với Hướng dẫn dẫn dây tóc pulley trên Elegoo Neptune 4 (MAX) v2.1 (pulley ngang đã căn chỉnh lại).

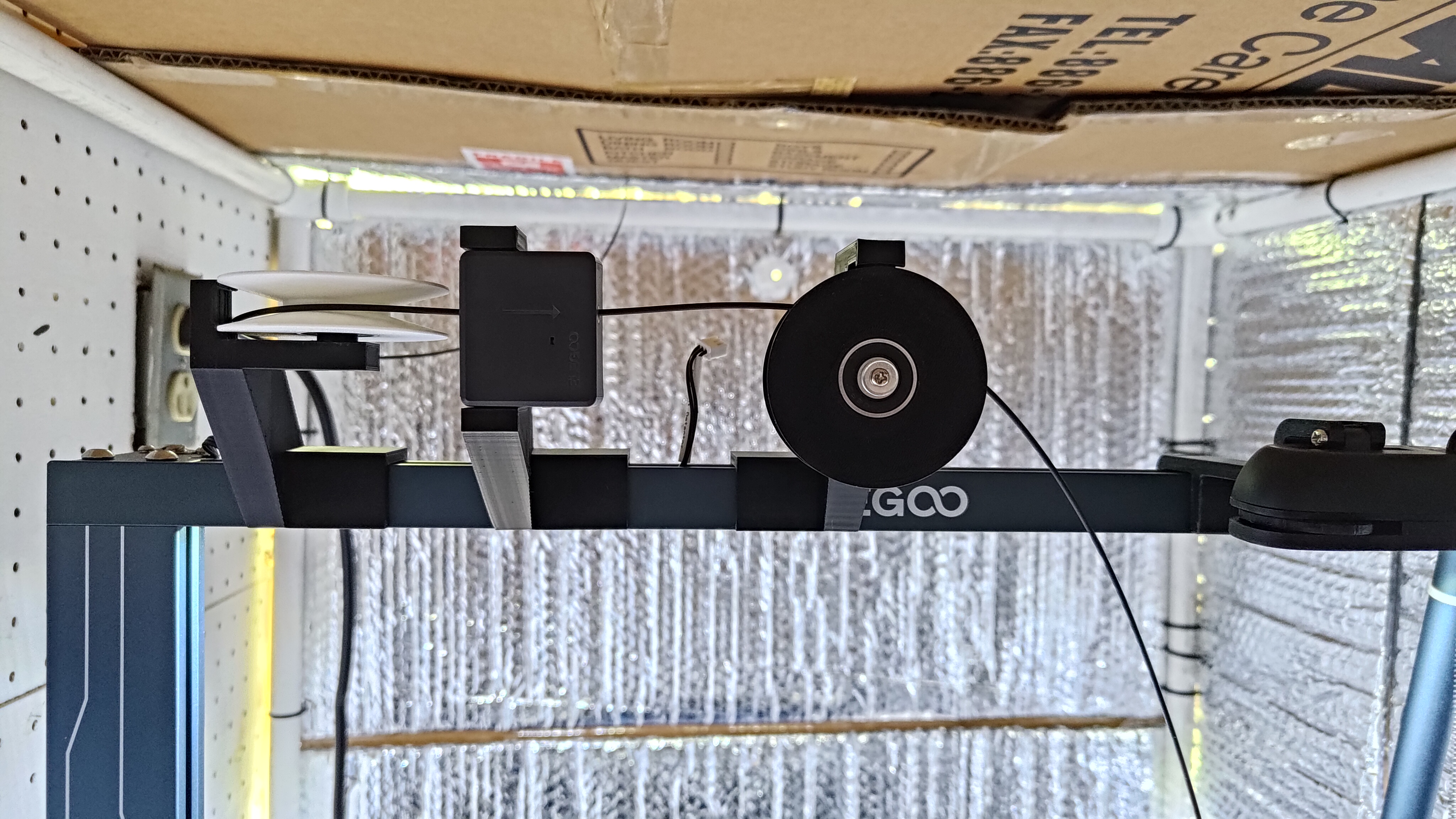

Tao muốn làm cho cái khoang máy N4M của tao thấp xuống chút bằng cách bỏ cái chỗ để cuộn dây tóc mặc định đi. Máy sấy dây tóc của tao đặt ở phía sau máy in, nên tao cần một cái dẫn hướng để dây tóc đi từ phía sau vào trong khoang máy, qua cái cảm biến báo hết dây tóc rồi tới chỗ extruder.

Mô hình này có kèm theo cái "Pulley tùy chỉnh" của Shurub (https://www.thingiverse.com/thing:5732337).

Cần chuẩn bị:

• 4 (Bốn) vòng bi 608.
• Keo siêu dính.
• Vít 3mm (loại tự khoan/dùng cho nhựa).
• Vòng đệm 11mm có đường kính trong khoảng 3mm.

Cách in:

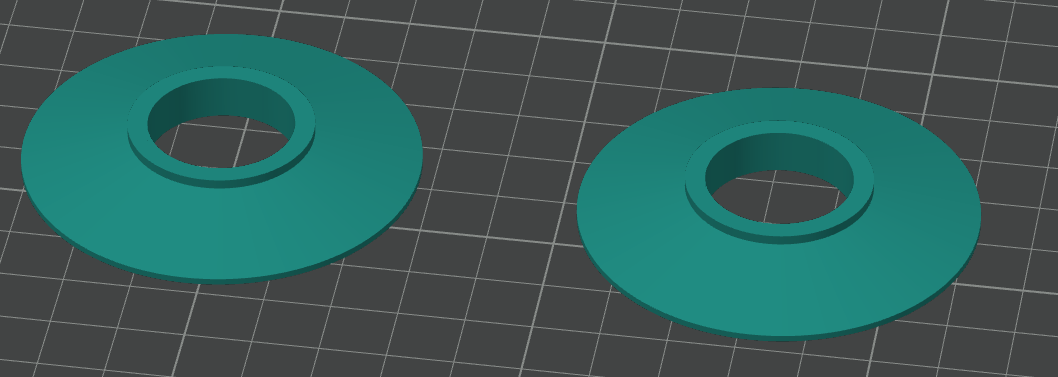

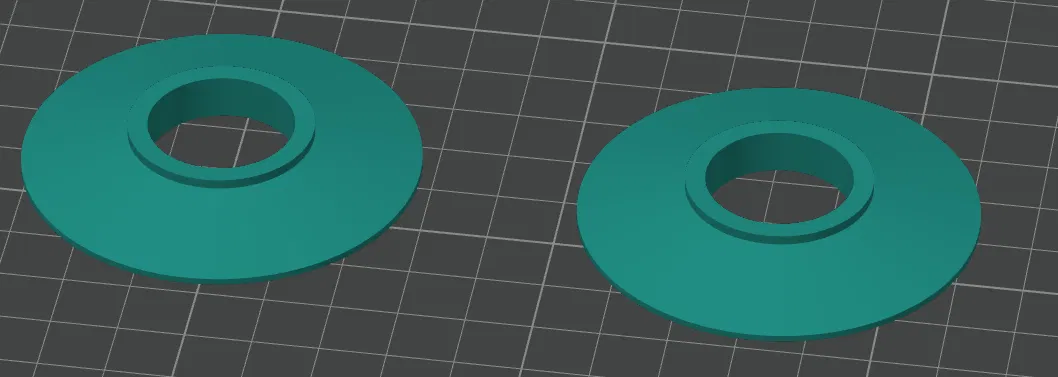

• Cắt đôi mấy cái pulley.

Cách lắp ráp:

• Dùng keo siêu dính để ghép hai nửa pulley lại.
• Ấn vòng bi vào pulley (mỗi pulley 2 cái).
• Dùng keo siêu dính để dán phần cắm vòng bi vào các khe vuông.
• Dùng vòng đệm và vít 3mm để cố định vòng bi vào phần cắm.
• Luồn cảm biến báo hết dây tóc vào lỗ.
• Dùng con vít nhỏ đi kèm của cảm biến báo hết dây tóc để cố định nó.
• Gắn các kẹp vào khung trên.
• Điều chỉnh cho đến khi dây tóc chạy xuống giữa khung trên để đảm bảo dây tóc không bị gấp quá nhiều góc khi extruder ở các vị trí xa nhất (X và Z).
