Hộp đựng NanoVNA và TinySA

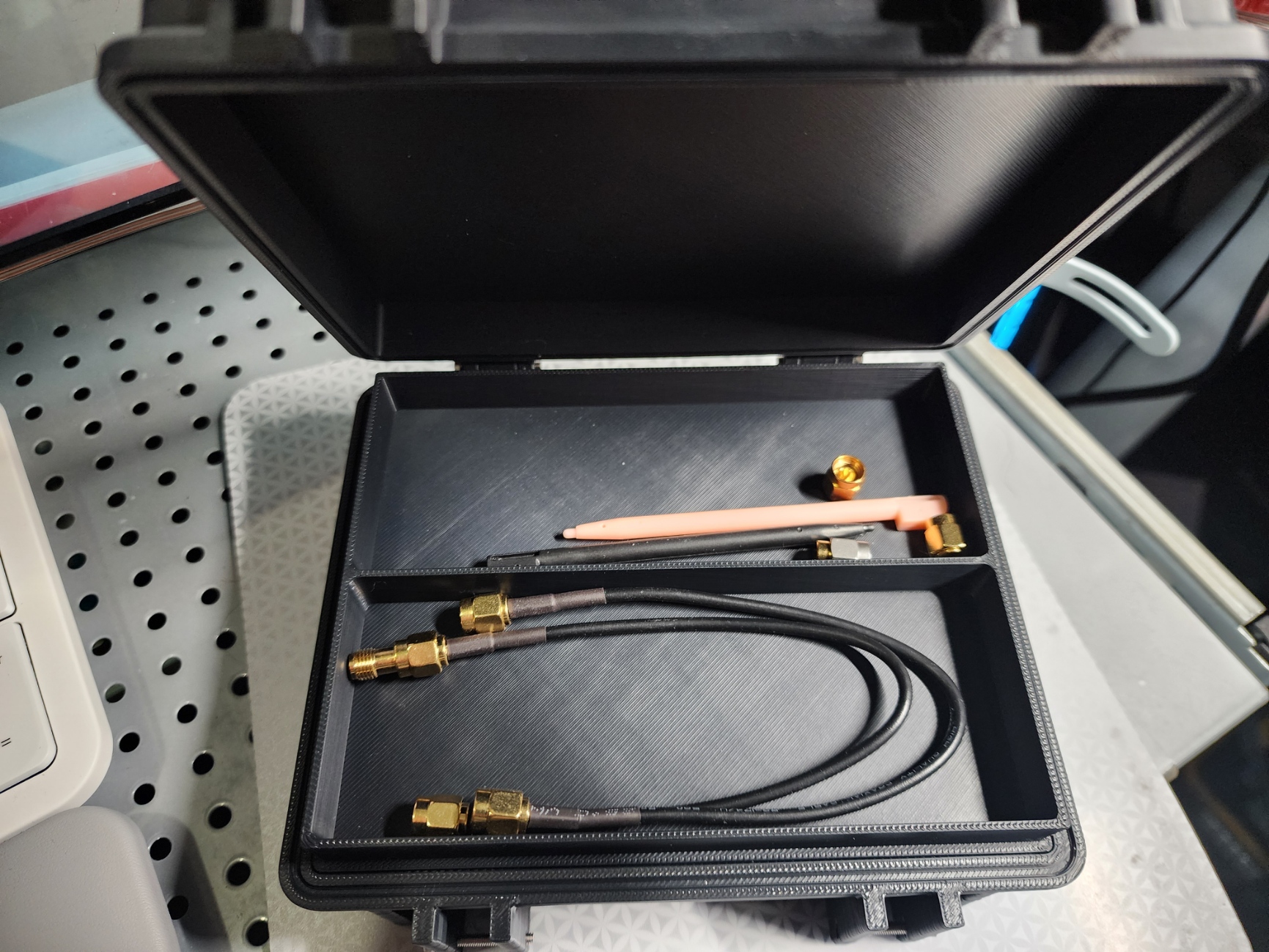

Lấy cảm hứng từ một vài mẫu hộp khác, tôi đã tự làm một chiếc hộp bán cứng để đựng cả NanoVNA và TinySA của mình lại với nhau và giữ chúng được bảo vệ một chút. Tôi đã tích hợp một gờ để khay đặt lên, giúp giữ các thiết bị cố định. Phần trên của khay áp sát vào bên trong nắp để giữ mọi thứ cố định trong khay.

Tôi đã sử dụng ốc M2.5 nhưng tôi muốn thiết kế lại bản lề, mặc dù cái này hoạt động tốt và tôi có những ưu tiên khác.

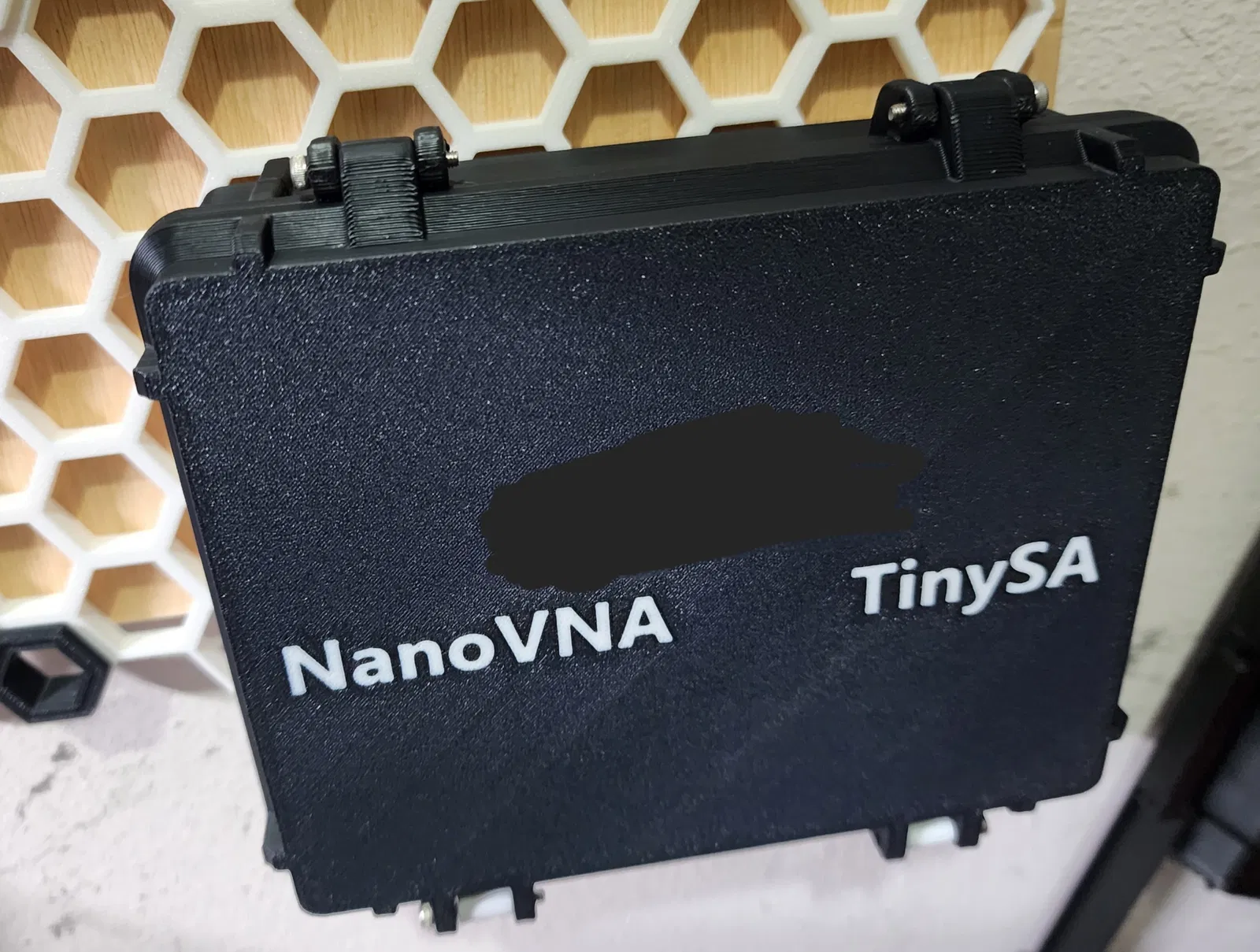

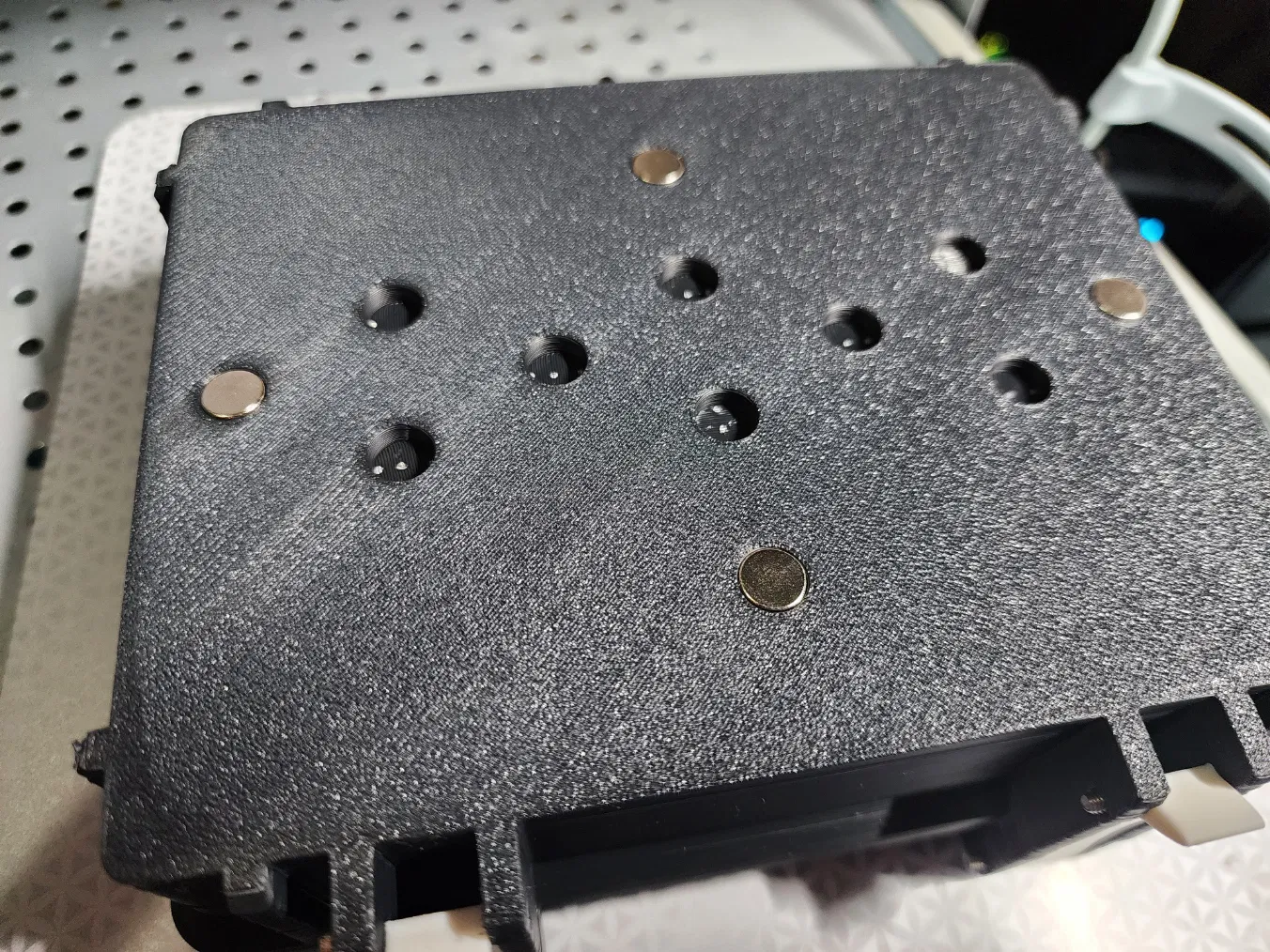

Tôi đã thêm một số lỗ để ép nam châm M8x3 sao cho chúng thẳng hàng với khoảng cách của Honeycomb Storage Wall. Tôi thấy chỉ cần 4 nam châm ở xa nhất là đủ để giữ chặt. Tôi cũng đã tạo các nút bịt cho HSW với nam châm ép vừa vặn. Nó định tâm và giữ chắc chắn, dễ dàng tháo ra.

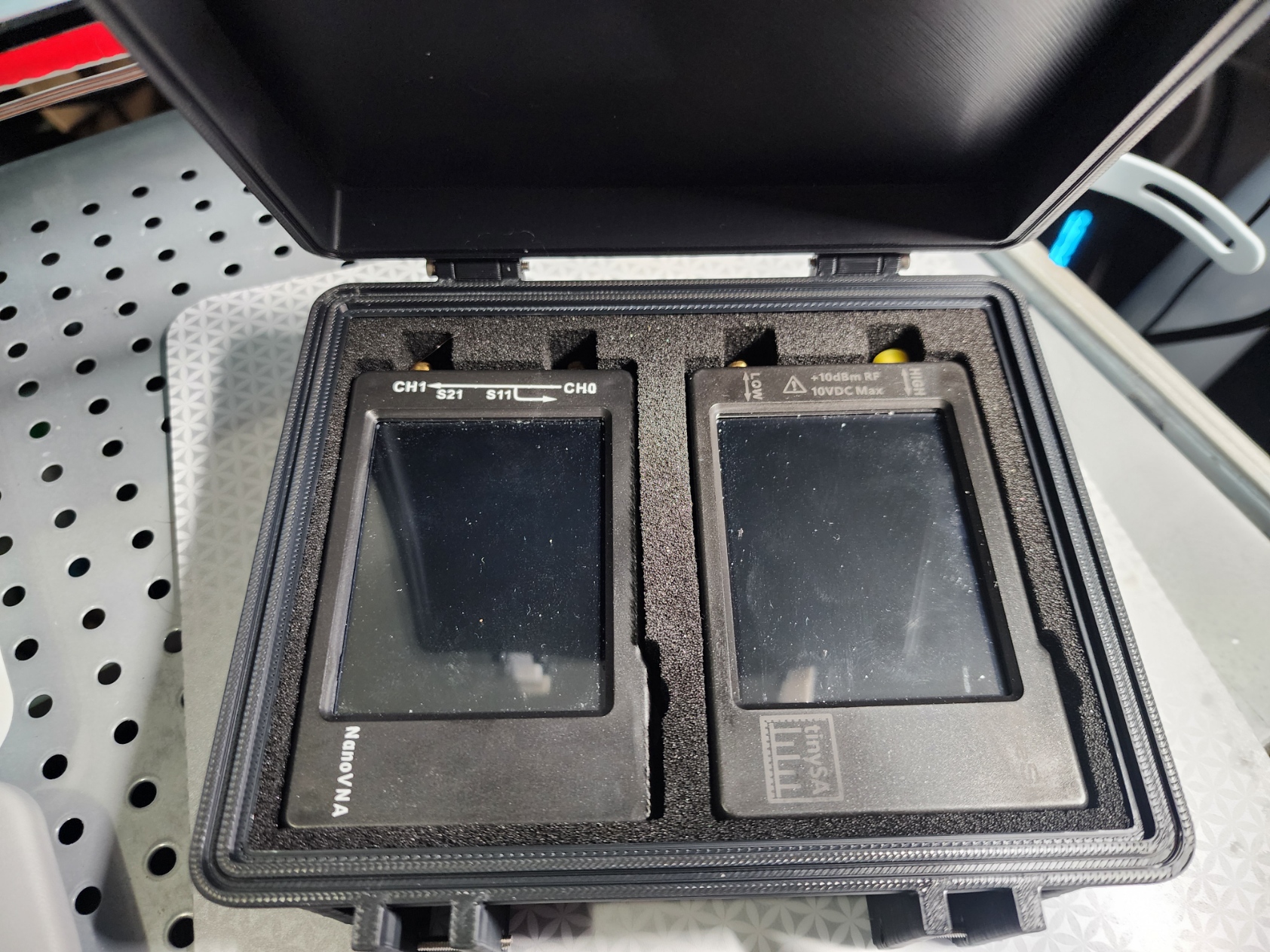

Phần đáy hộp dày hơn một chút so với mức cần thiết vì tôi đã có sẵn mút xốp dày 1 inch. Tôi đã cắt laser miếng mút xốp cho vừa với các thiết bị. Sau đó, tôi cắt các phần khoét rãnh để vừa dưới các thiết bị và đưa chúng lên sát mặt trên của mút xốp để chúng không bị xê dịch nhiều. Vì màn hình được khoét lõm và chúng áp sát vào khay nên chúng không bị xê dịch.

In ấn

• Tôi đã in với cả độ cao lớp 0.20 và 0.28 mà không gặp vấn đề gì.
• In 2 cái chốt
• Gờ bên trong cho khay không cần hỗ trợ.
• Tùy thuộc vào máy in của bạn, lỗ vít có thể cần hoặc không cần hỗ trợ.
