Khuôn Dũa Máy Khoan Bàn Để Tạo Mũi Nhọn và Vát Cạnh

Cái khuôn này giúp việc tạo mũi nhọn hoặc vát mép ở đầu thanh tròn bằng máy khoan bàn trở nên dễ dàng hơn. Nó giữ một cái dũa hoặc một miếng gỗ có giấy nhám ở một góc nhất định để có thể đưa vào phôi đang quay.

Phù hợp với dũa có chiều rộng lên đến 0.8" (20mm) và dày 0.16" (4mm), đủ cho những cái dũa phay 8" ngẫu nhiên mà tôi có sẵn.

Các góc trong tên tệp STL dựa trên góc bên trong mà chúng tạo ra ở đầu phôi. Nói cách khác:

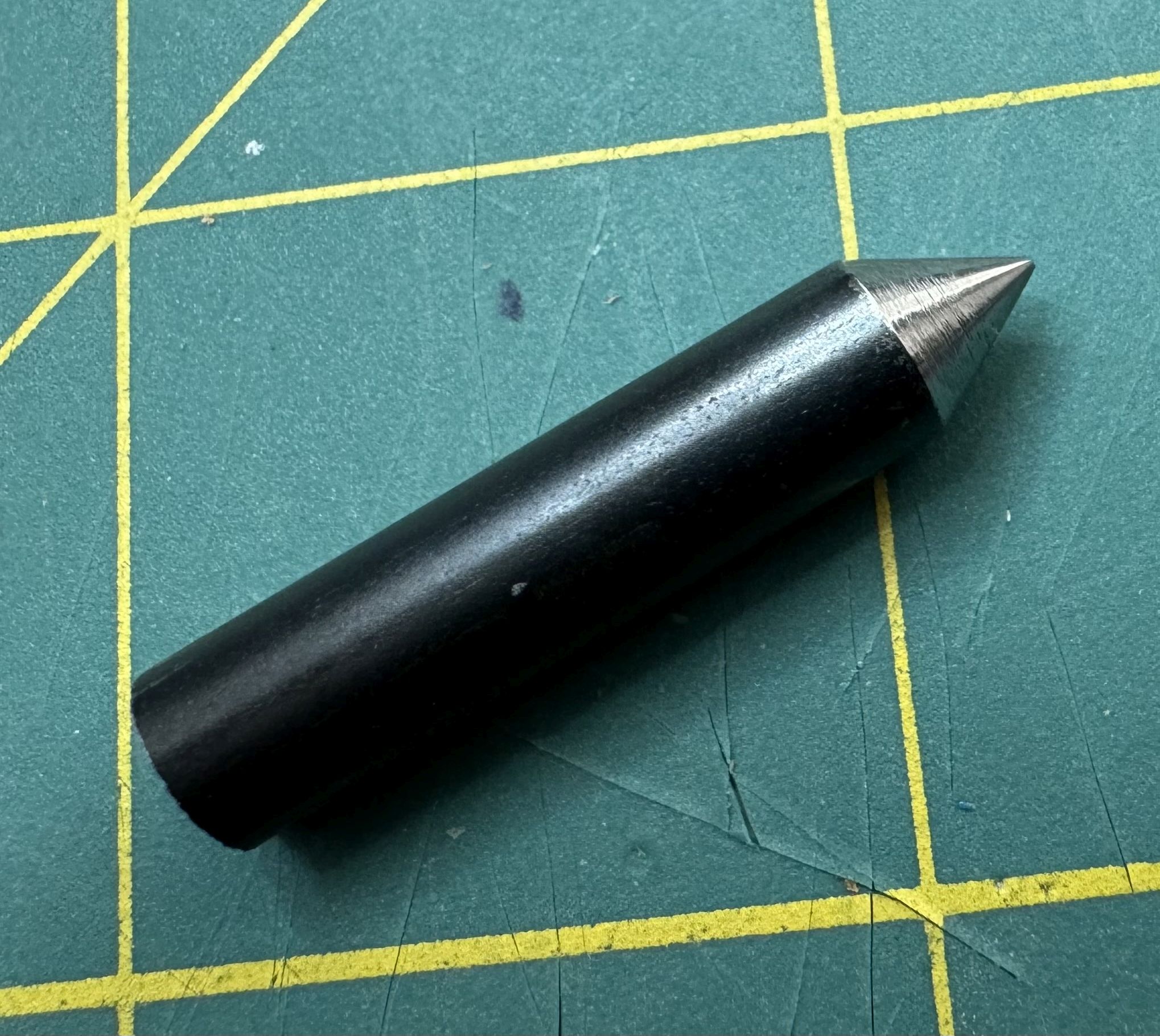

• Các mẫu 60 độ tạo ra mũi nhọn 60 độ (tức là dũa được giữ ở góc 30 độ so với phương thẳng đứng).
• Các mẫu 90 độ tạo ra mũi nhọn 90 độ (tức là dũa được giữ ở góc 45 độ so với phương thẳng đứng). Bạn cũng có thể mô tả điều này là tạo một vát 45 độ.

Ngoài ra, còn có các phiên bản cho ốc M6 và phiên bản cho ốc ¼"-20. Tôi khuyên bạn nên sử dụng ốc bằng đồng thau, nylon hoặc ốc in 3D để tránh việc đầu ốc thép va chạm mạnh vào răng dũa, điều này có thể làm cùn chúng phần nào - tiếng ồn mà ốc thép tạo ra khi siết chặt vào răng dũa thật đáng lo ngại.

Hướng dẫn in:

• In hai bản của cùng một mẫu để giữ mỗi đầu của dũa.
• PLA, PETG hoặc các sợi nhựa cứng cáp khác đều hoạt động tốt
• Độ cao lớp: 0.2mm - 0.3mm
• In nghiêng (đây là cách định hướng tự nhiên của tệp STL).
• Không cần yêu cầu độ đặc ruột hoặc số vòng bao ngoài cao hơn mức bạn dùng cho các bản in thông thường.

Cách sử dụng:

Bạn cần hai bản in, một bản để đỡ mỗi đầu của dũa.

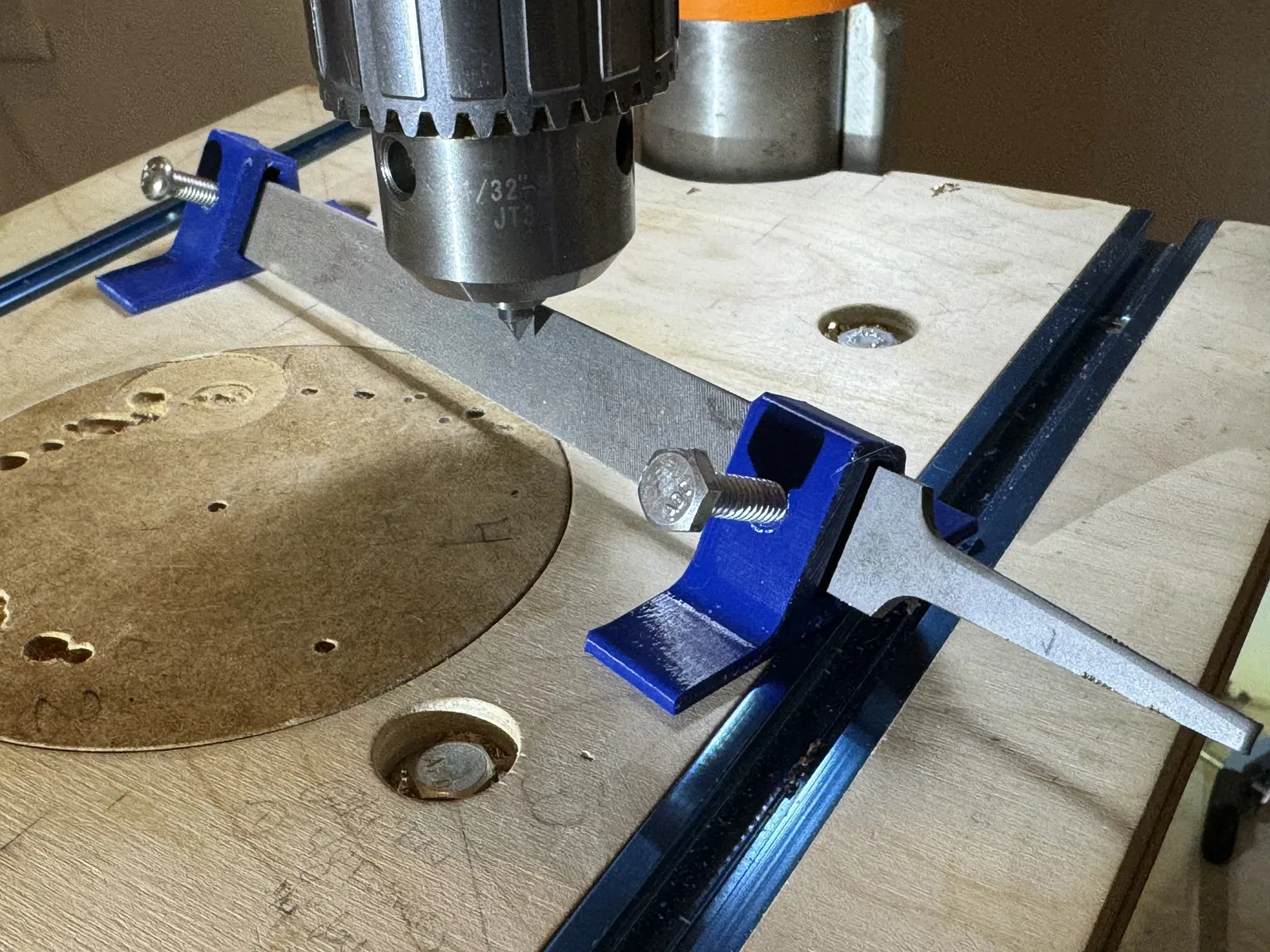

Đặt dũa vào khuôn như hình. Bạn có thể phải tháo tay cầm dũa ra để tránh vướng vào bàn máy. Để đảm bảo an toàn, tốt nhất bạn nên che đầu nhọn của dũa bằng thứ gì đó như một khối gỗ nhỏ hơn.

Nếu bạn đang chuyển đổi toàn bộ đầu phôi thành mũi nhọn, bạn có thể nên làm nhám sơ bộ bằng cách dùng dũa thủ công hoặc máy chà nhám băng trước để bạn không phải làm tất cả công việc trên máy khoan bàn. Cách dễ nhất tôi tìm thấy để làm nhám mũi nhọn trên thanh kim loại nhỏ là kẹp phôi vào máy khoan không dây và quay nó trong khi ép vào máy chà nhám băng. Chạy máy khoan của bạn theo chiều tiến hoặc lùi tùy thuộc vào việc xoay phôi và hướng của băng chà nhám có đối nghịch nhau không. Điều này có thể giúp bạn tiến gần hơn, khuôn này cho phép bạn làm phẳng nón và chỉnh lại góc.

Bây giờ, kẹp phôi vào máy khoan bàn và siết chặt. Điều chỉnh chiều cao bàn máy sao cho phôi tiếp xúc với dũa ở đúng độ cao, đồng thời bạn sẽ không để dũa va vào mâm cặp của mình. Đảm bảo có đủ khoảng trống giữa dũa và mâm cặp cũng như các ngàm của nó.

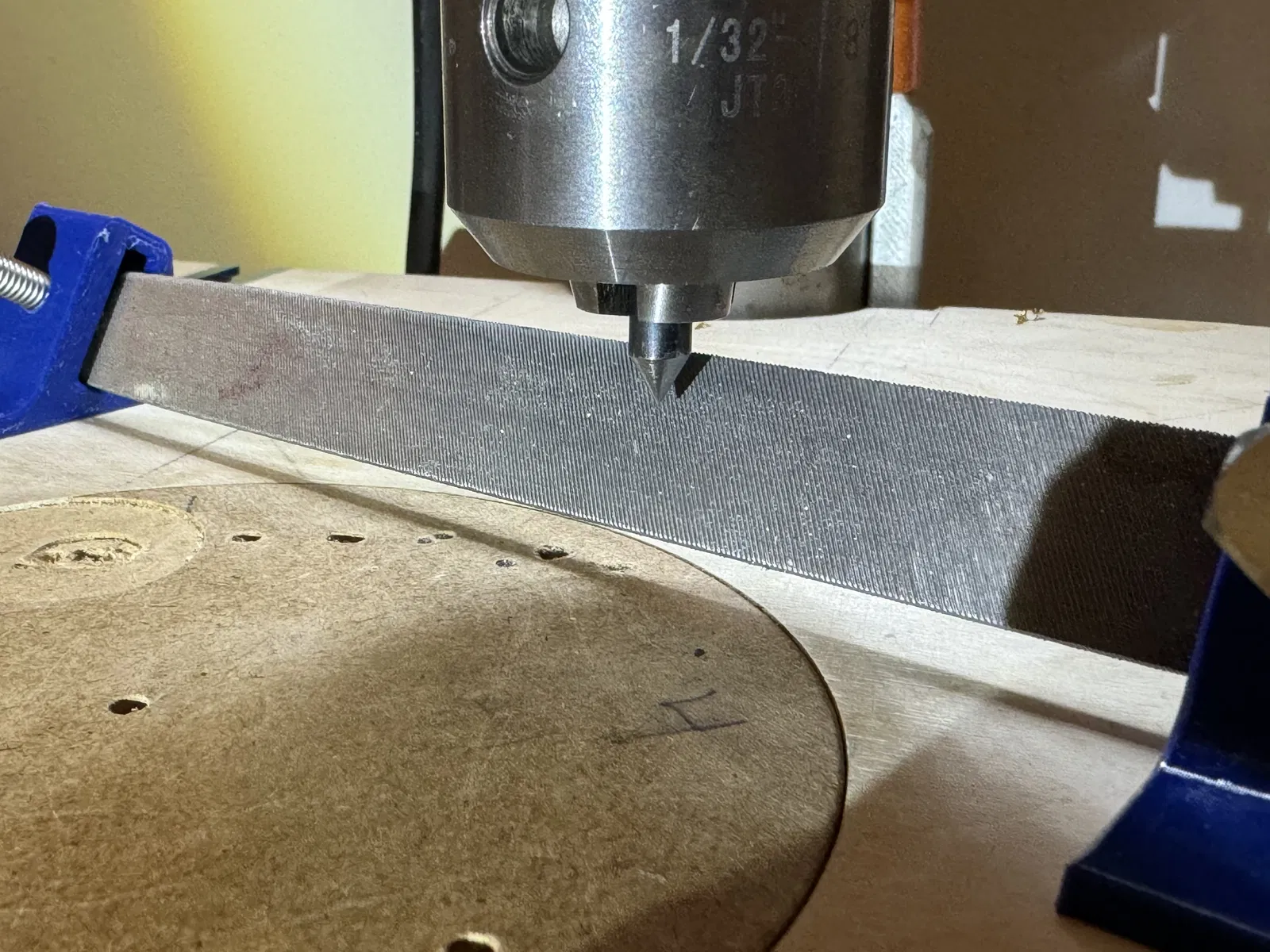

Chạy máy khoan bàn ở cài đặt RPM thấp. Dũa ra xa bạn, ở phía bên phải của bộ phận, với đầu dũa hướng về phía bạn. (Trục máy khoan bàn quay theo chiều kim đồng hồ khi nhìn xuống bàn máy; cách sắp xếp này có nghĩa là phôi đang quay về phía cạnh cắt của răng dũa, và bạn đang đẩy theo hướng mà dũa cắt.)

Sử dụng áp lực nhẹ nhàng và các đường dũa chậm. Ứng suất xuyên tâm lên trục máy khoan bàn không tốt cho vòng bi, mặc dù tôi không nghĩ việc làm điều này thỉnh thoảng một cách cẩn thận sẽ làm giảm đáng kể tuổi thọ máy khoan bàn của bạn. Ngoài ra, chạy chậm và nhẹ nhàng làm giảm khả năng làm mất đồng tâm và gây ra độ rung lắc, điều này khó khắc phục hơn.

Xin lưu ý, việc dũa hoặc chà nhám các bộ phận trên máy khoan bàn (hoặc trên máy chà nhám băng) có khả năng làm chúng NÓNG. Cẩn thận khi xử lý chúng ngay sau khi làm việc. Cũng đừng làm dũa của bạn quá nóng.

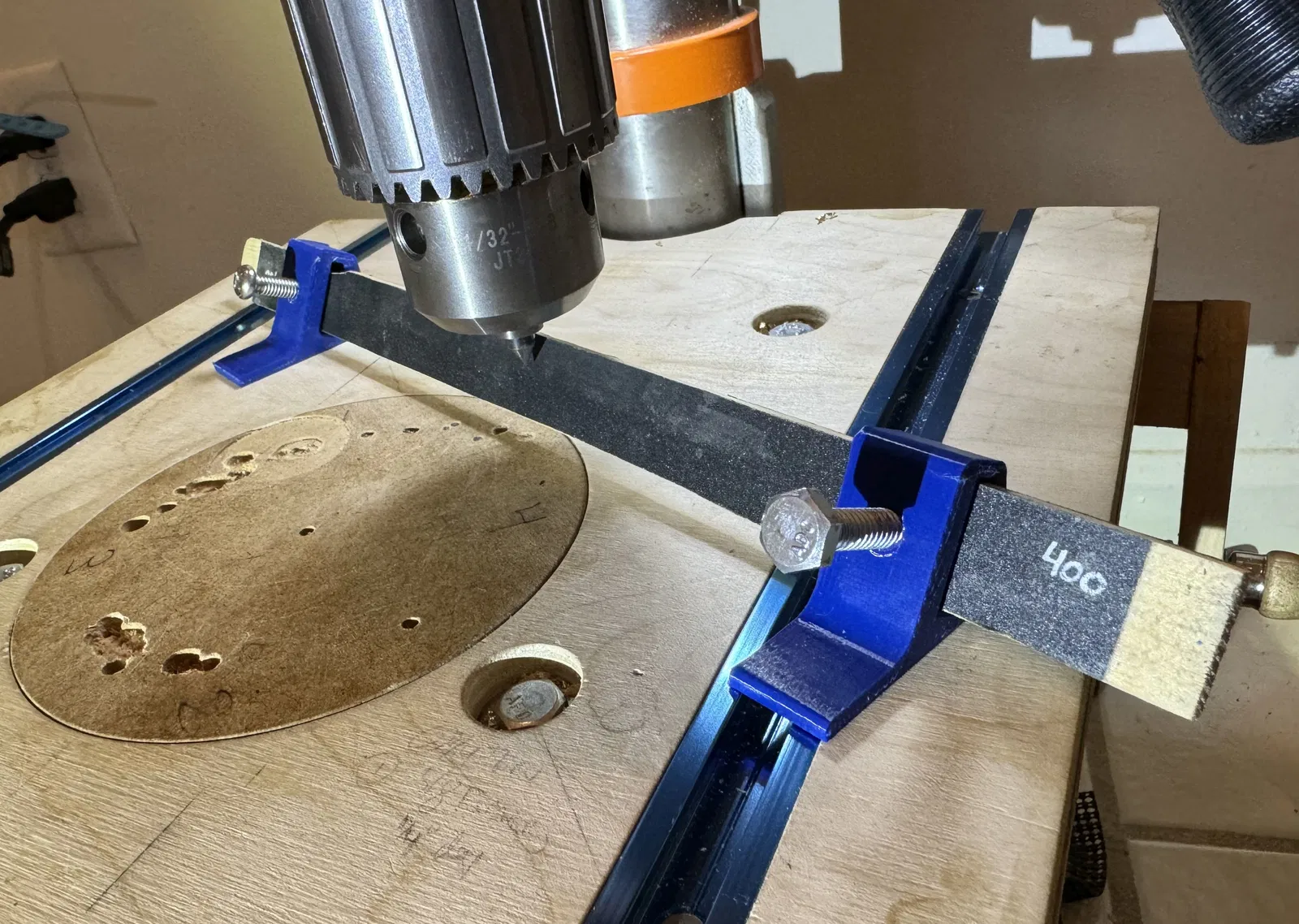

Trong trường hợp của tôi, tôi đã sử dụng dũa trong khuôn để thiết lập góc chính xác. Sau đó, tôi sử dụng một thanh khuấy sơn (cắt vừa vặn vào khuôn) với giấy nhám 400 và 1000 grit để tinh chỉnh. Cuối cùng, tôi tạo ra một vài lỗ 60 độ trong gỗ basswood và cho xi đánh bóng kim loại vào đó, sau đó chỉ cần chạy nhanh đầu phôi vào các lỗ.

Tuyên bố miễn trừ trách nhiệm: An toàn khi sử dụng dụng cụ điện là trách nhiệm của bạn. Đọc và hiểu tất cả các hướng dẫn an toàn cho dụng cụ của bạn. Đeo PPE, đối với máy khoan bàn ít nhất là kính bảo hộ và nút bịt tai. Đừng làm bất cứ điều gì cảm thấy không an toàn.
