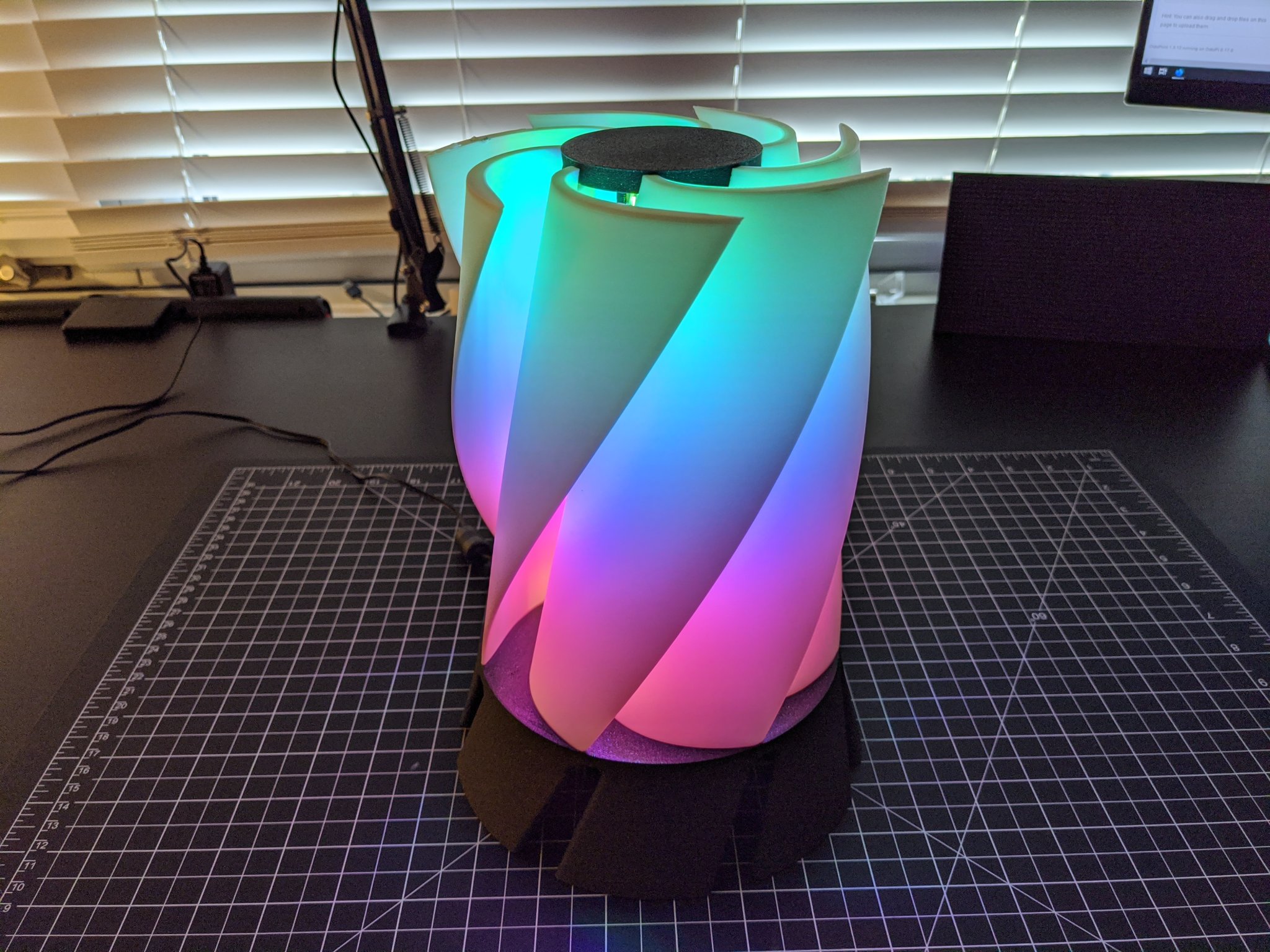

Đèn LED RGB hình tuabin

Một chiếc đèn giống như tuabin với đèn LED RGB

Video: https://imgur.com/Qd0Y0tP

Hướng dẫn in

Hướng dẫn in

Vây

Khoảng bốn giờ cho mỗi vây

• Chiều cao lớp 0,3mm
• 15mm viền
• Sử dụng filament trắng mờ, tôi đã sử dụng Prusament Vanilla White PLA
• 2 viền

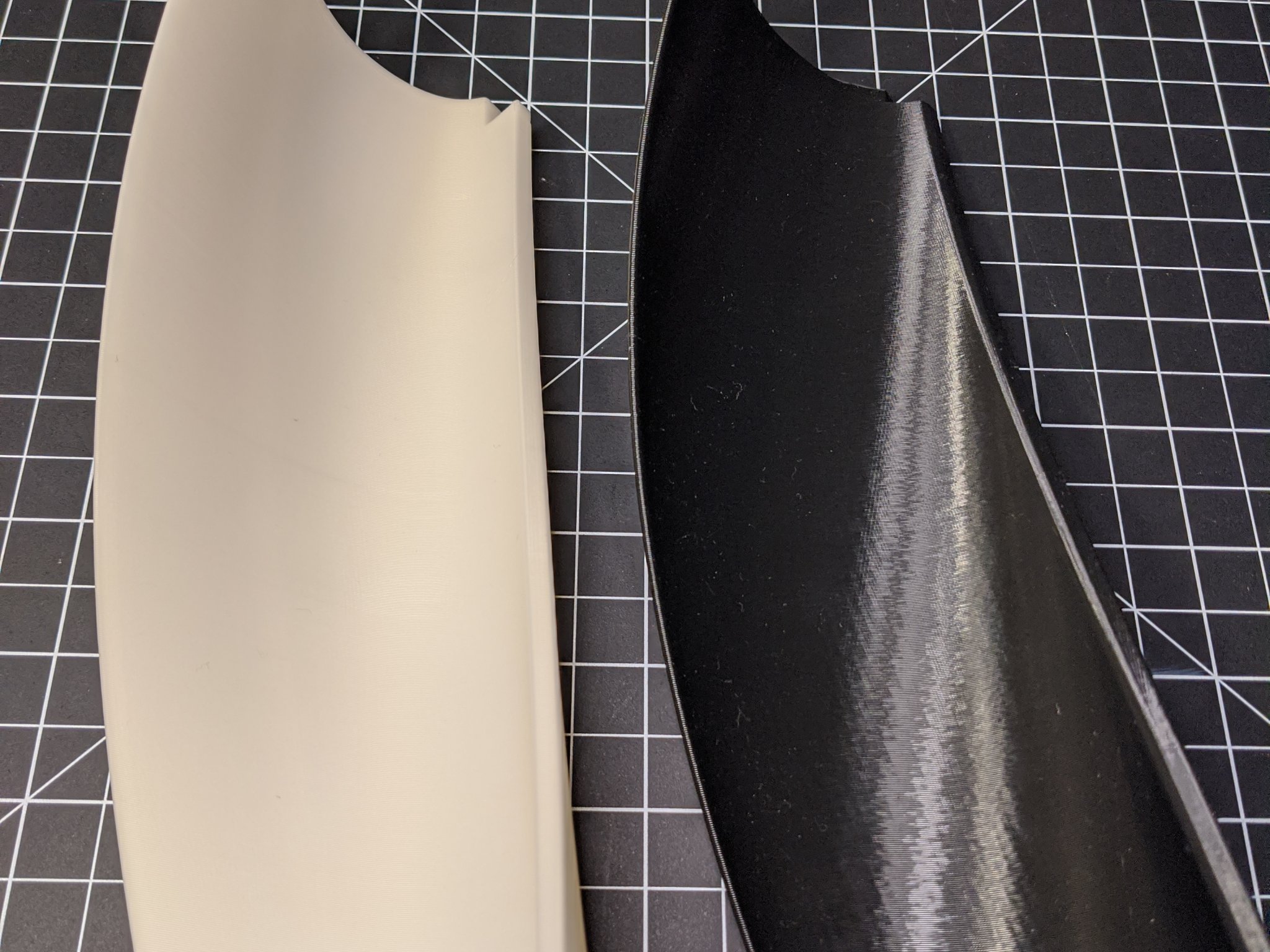

• Quan trọng: Vô hiệu hóa 'đảm bảo độ dày vỏ đứng' trong Cài đặt máy in -> Lớp và Viền
  • nếu không bạn sẽ thấy một bóng ở giữa

Đế & Cột trung tâm

Mười giờ cho đế, bốn giờ cho cột.

• Chiều cao lớp 0,3mm để tăng tốc
• 3 viền
• Tôi đã sử dụng Prusament Galaxy Black PLA
• Nếu không, không có gì đặc biệt

Lắp ráp

Vật liệu cần thiết

• Vít M4
• Đai ốc vuông M4
• 3x Vít M2
• 3x Chèn ren có gân nhiệt M2 HOẶC 3x Đai ốc lục giác M2
• Dải LED RGB 5v
• Bộ điều khiển (Raspberry Pi, esp8266, v.v.)
• Dây buộc
• Keo siêu dính

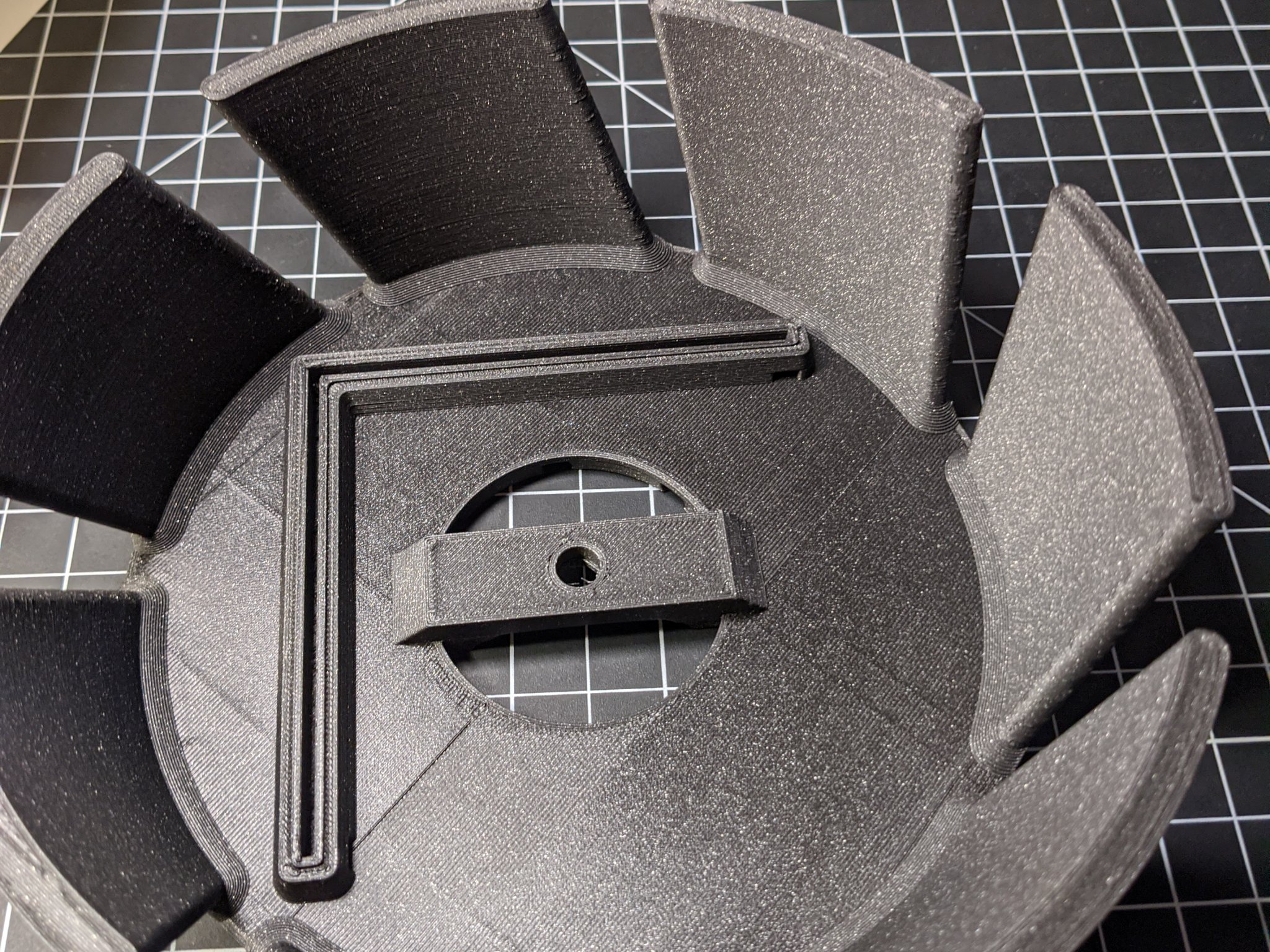

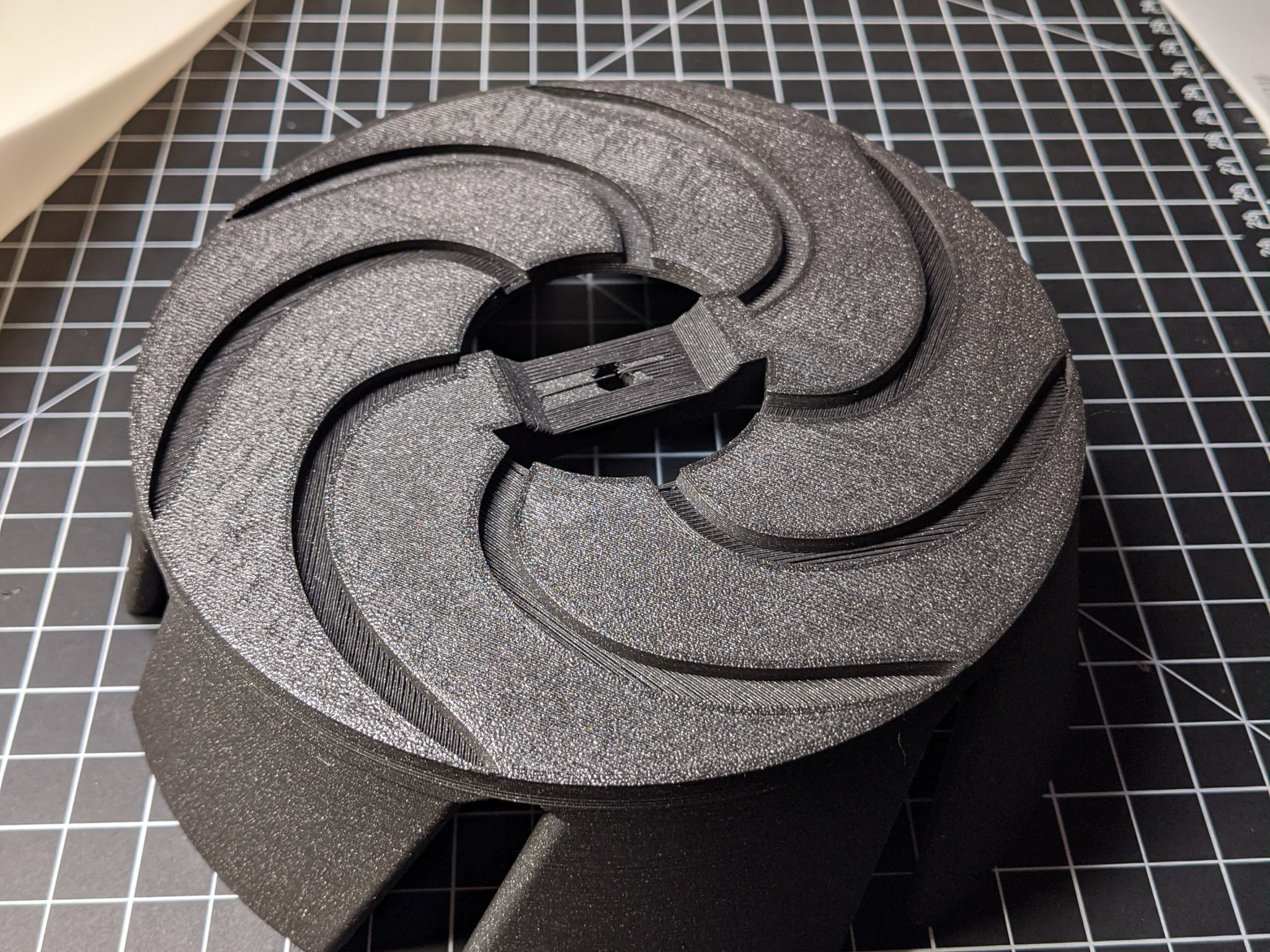

Chuẩn bị đế

• Lật ngược lại, đánh dấu vị trí cho vi điều khiển/raspberry pi
• Nếu sử dụng chèn, hãy làm điều đó ngay bây giờ
• Nếu không, hãy phá vỡ cầu ở những điểm đúng và làm sạch khu vực. Đai ốc m2 nên có thể di chuyển dễ dàng, sau đó gỡ bỏ

Chuẩn bị cột trung tâm

• Lắp thử trước, đếm số lượng LED cần thiết để phù hợp với toàn bộ cột. Tôi cần 63, sau đó cắt dải theo kích thước.
• Quan trọng: Chèn đai ốc M4. Kiểm tra độ vừa vặn với vít M4.

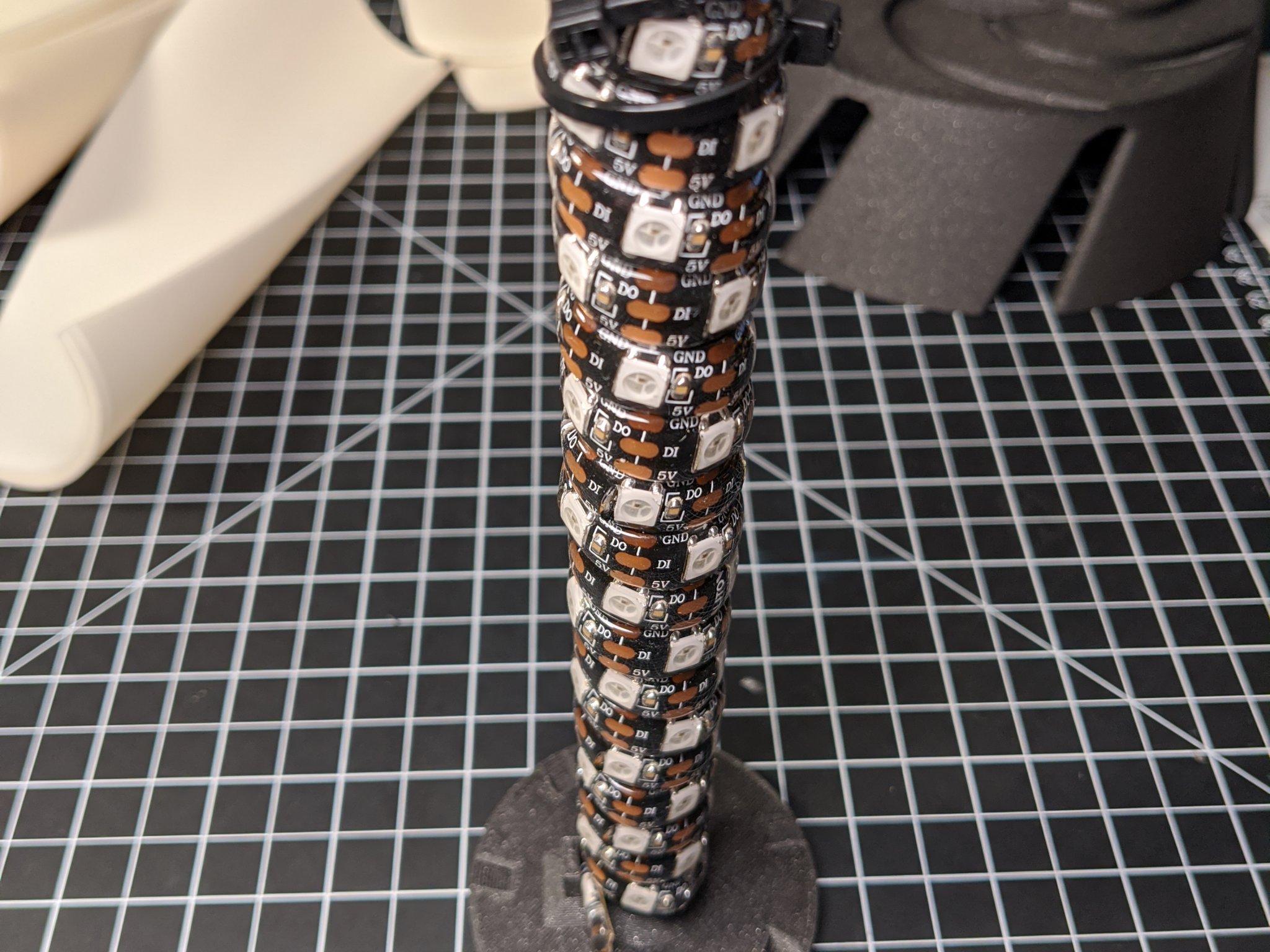

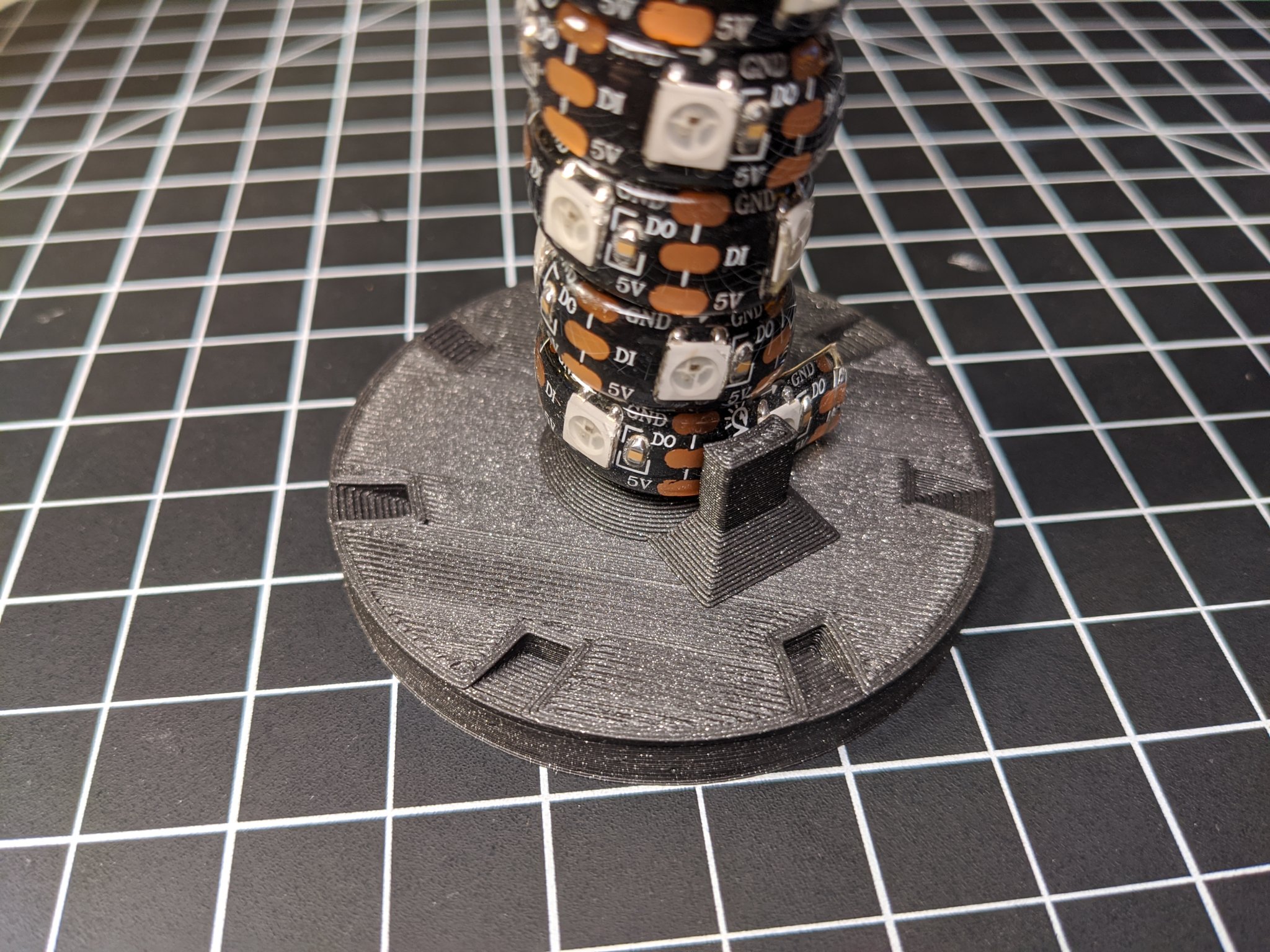

• Để một LED nhô ra, quấn LED quanh cột trung tâm từ trên xuống dưới, đảm bảo vừa khít. Có một khe trên nắp trên để giúp.
• Dùng dây buộc chặt đầu dải LED để giữ nó vào cột

Lắp vây

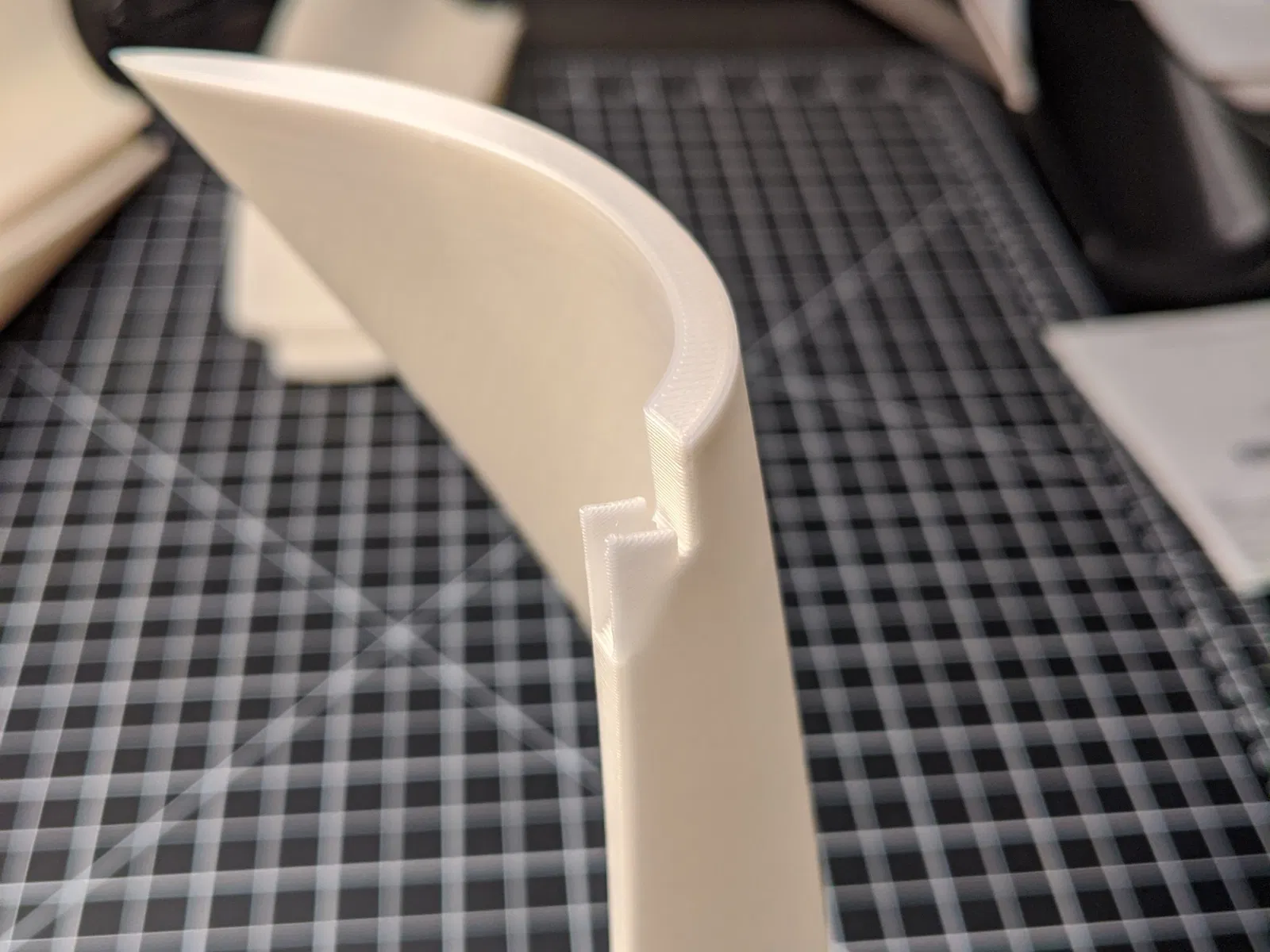

• Sau khi bóc nhanh viền của mỗi vây, tôi thường còn lại một hoặc hai viền thừa, tôi để lại những cái này để cho phép vừa khít hơn với đế.
• Chèn và lắp, sau đó dùng keo siêu dính để gắn vây vào đế.

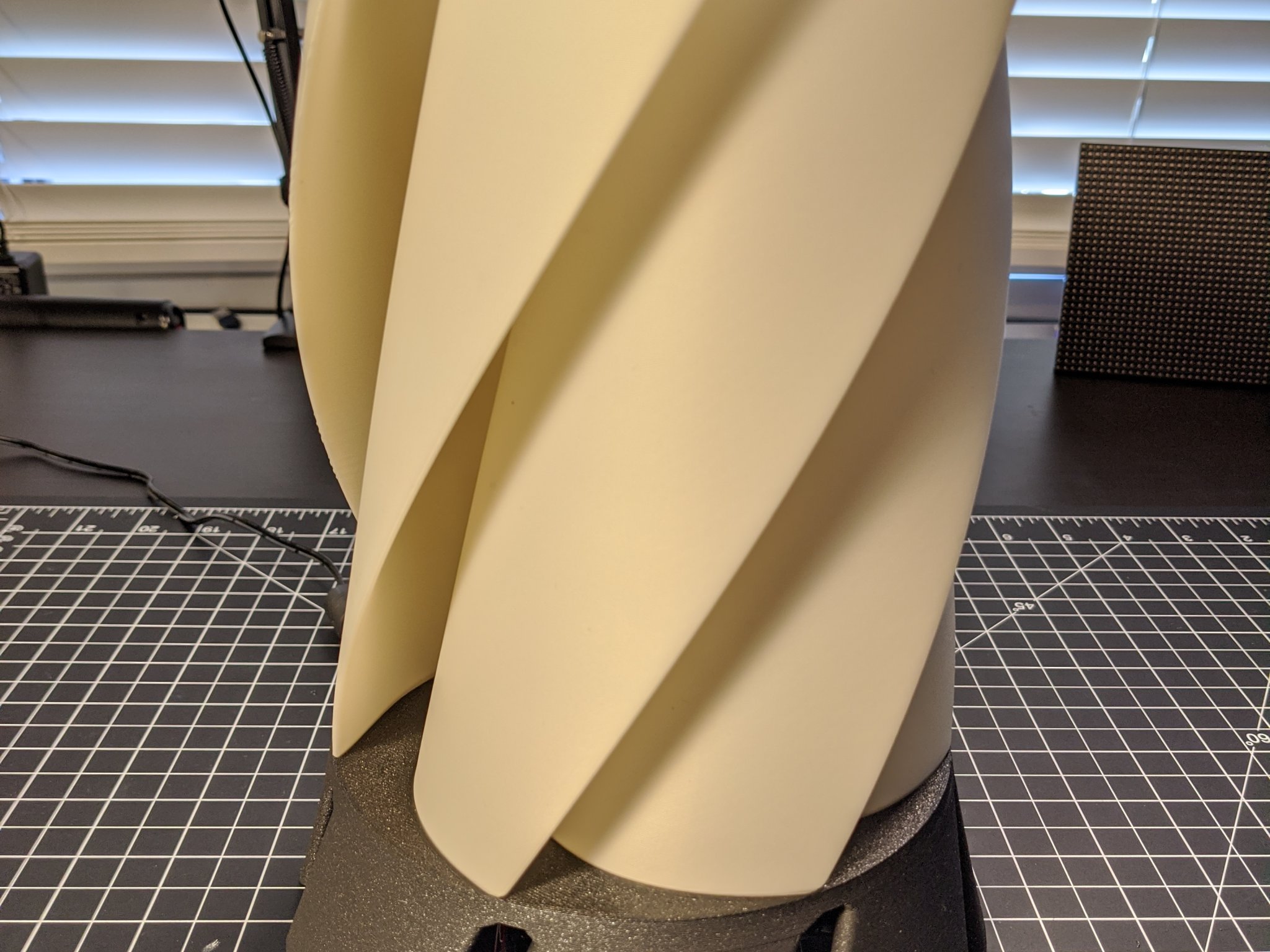

• Quan trọng: Đảm bảo đẩy mỗi vây vào khe của nó chặt chẽ, và sau đó xoay nó vào khe sao cho trung tâm phẳng với đế.
• Quan trọng: Làm điều này cho năm vây đầu tiên.

Chèn cột trung tâm

• Với năm vây đã vào, vẫn còn nhiều chỗ để chèn cột và căn chỉnh nó với lỗ trung tâm ở đáy.
• Hoàn thành hai vây cuối cùng

Lắp ráp cuối cùng

• Cẩn thận lắp nắp cột trung tâm vào bên trong các khe ở trên cùng của các vây. Vặn chặt vít M4 ở dưới chỉ cho đến khi nắp & các vây chắc chắn.

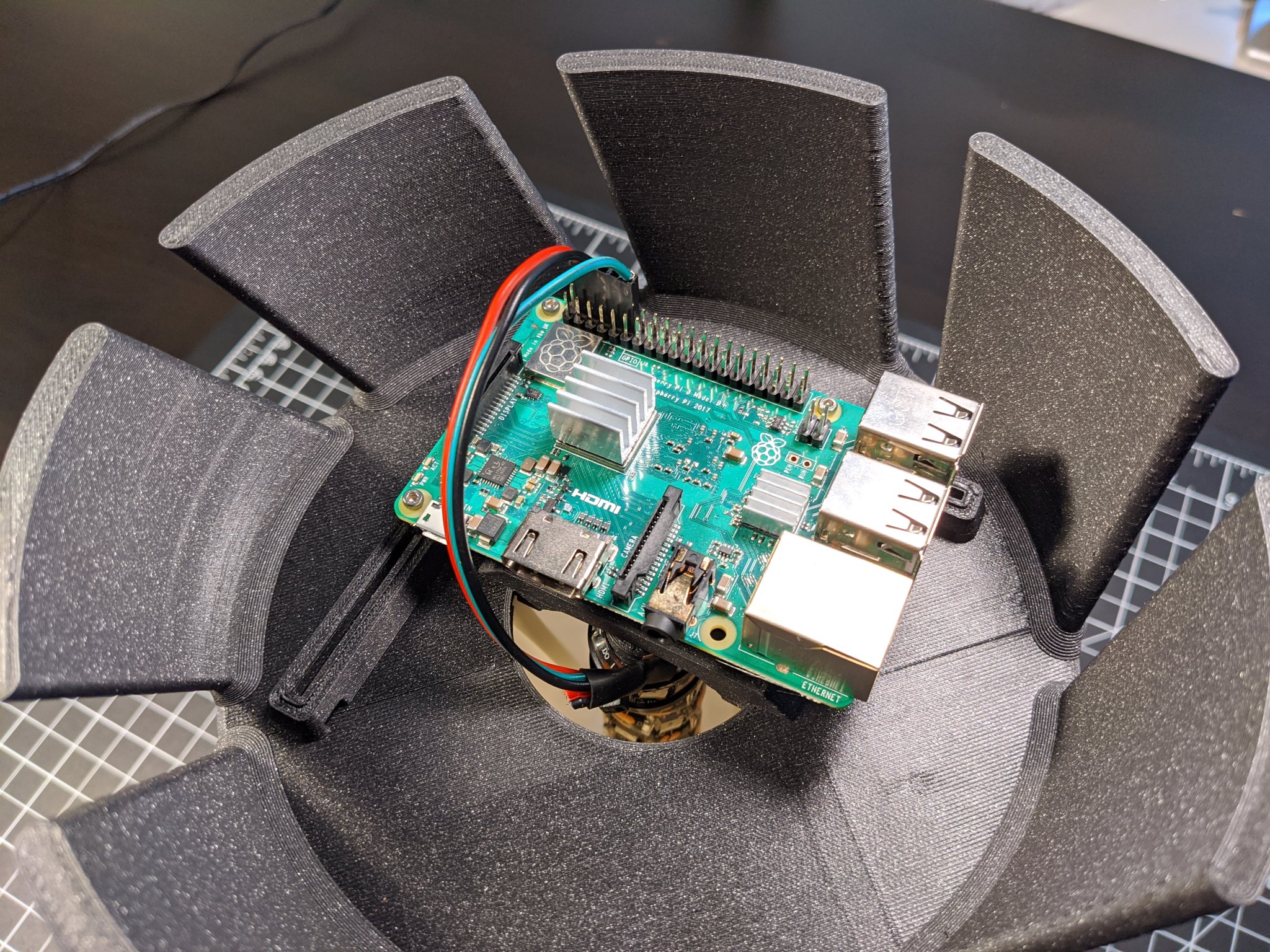

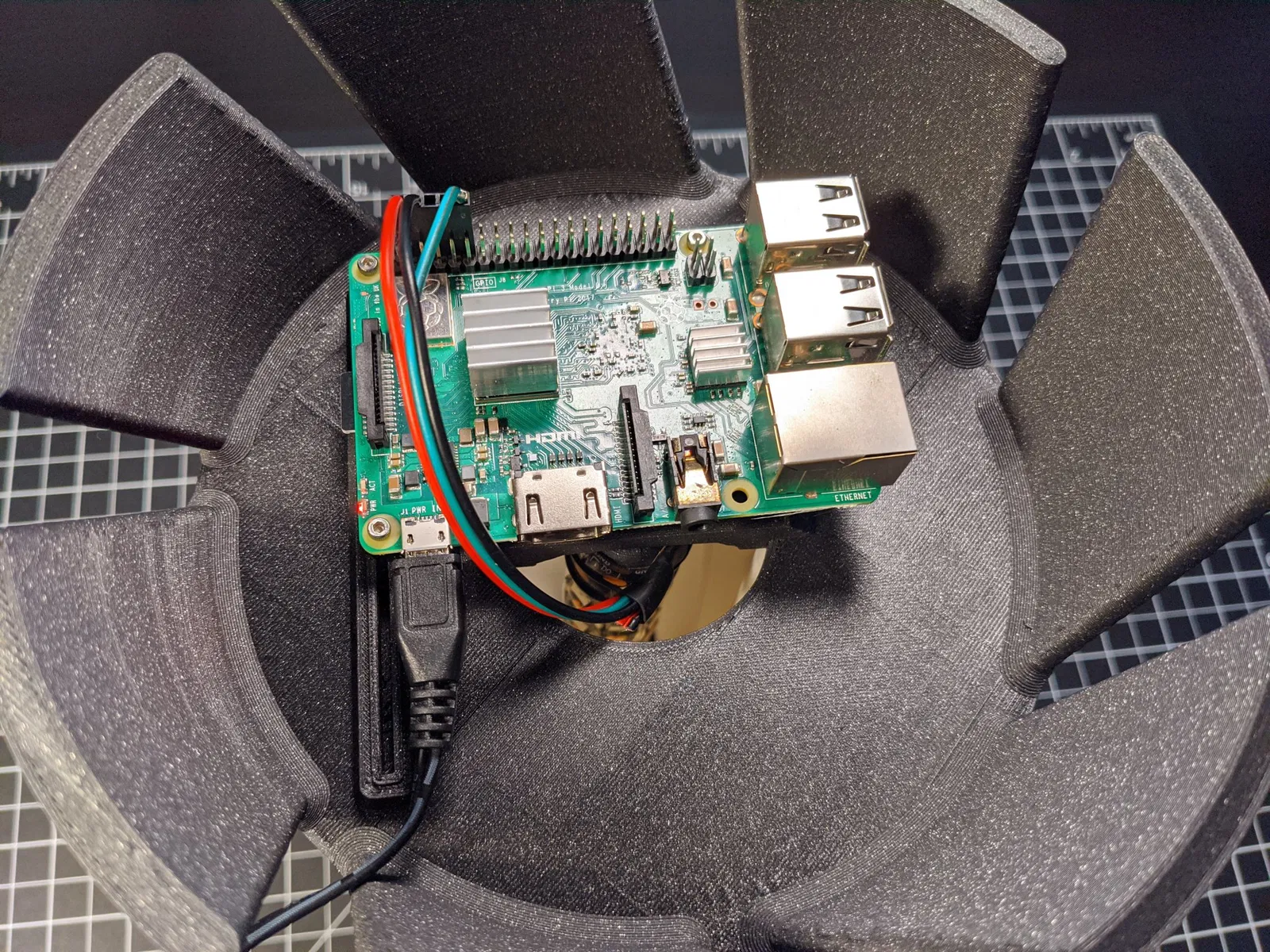

• Gắn bộ điều khiển của bạn vào đáy & kết nối bất kỳ dây nào
• Bật nguồn
