Bóng Lu-cy (Lucy Ball)

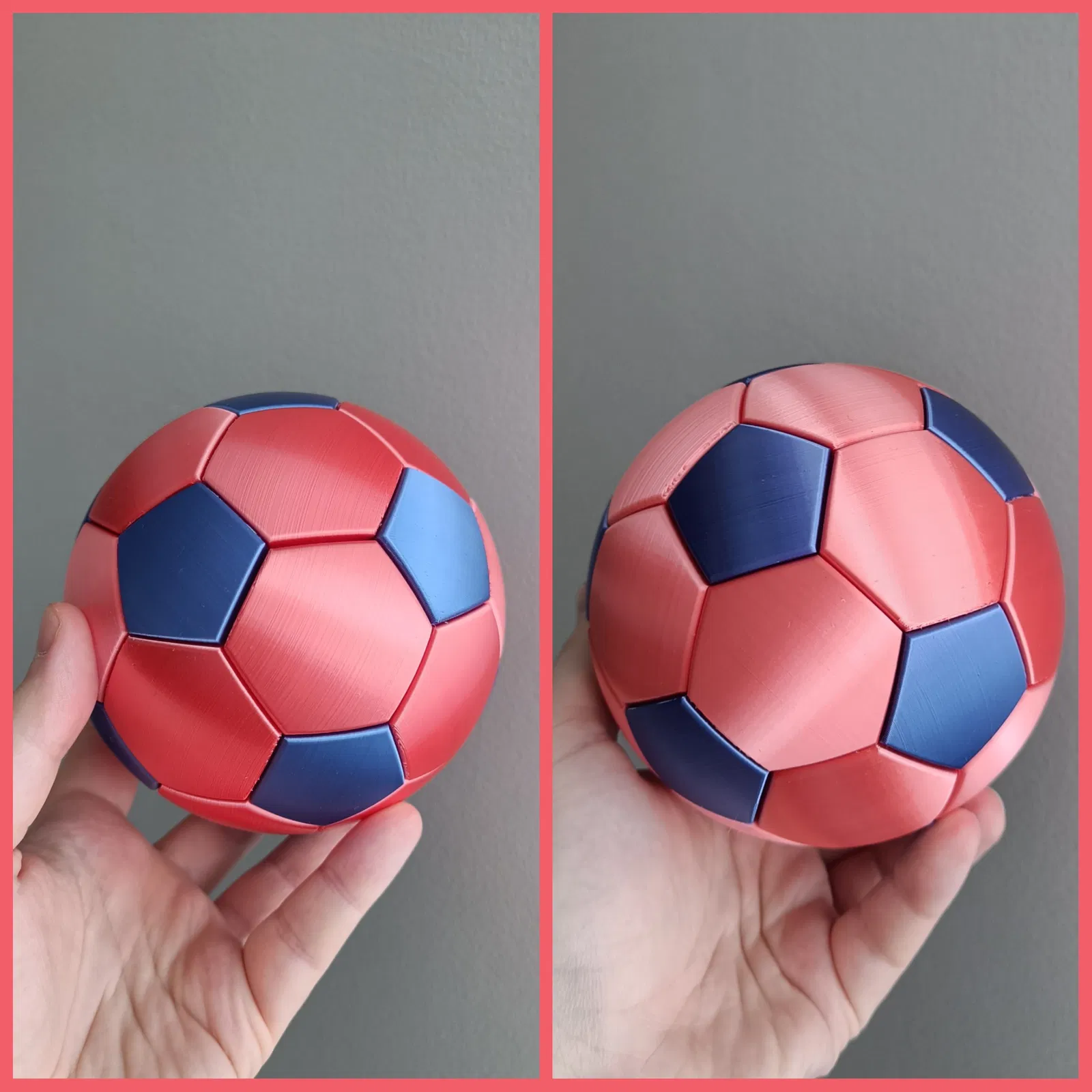

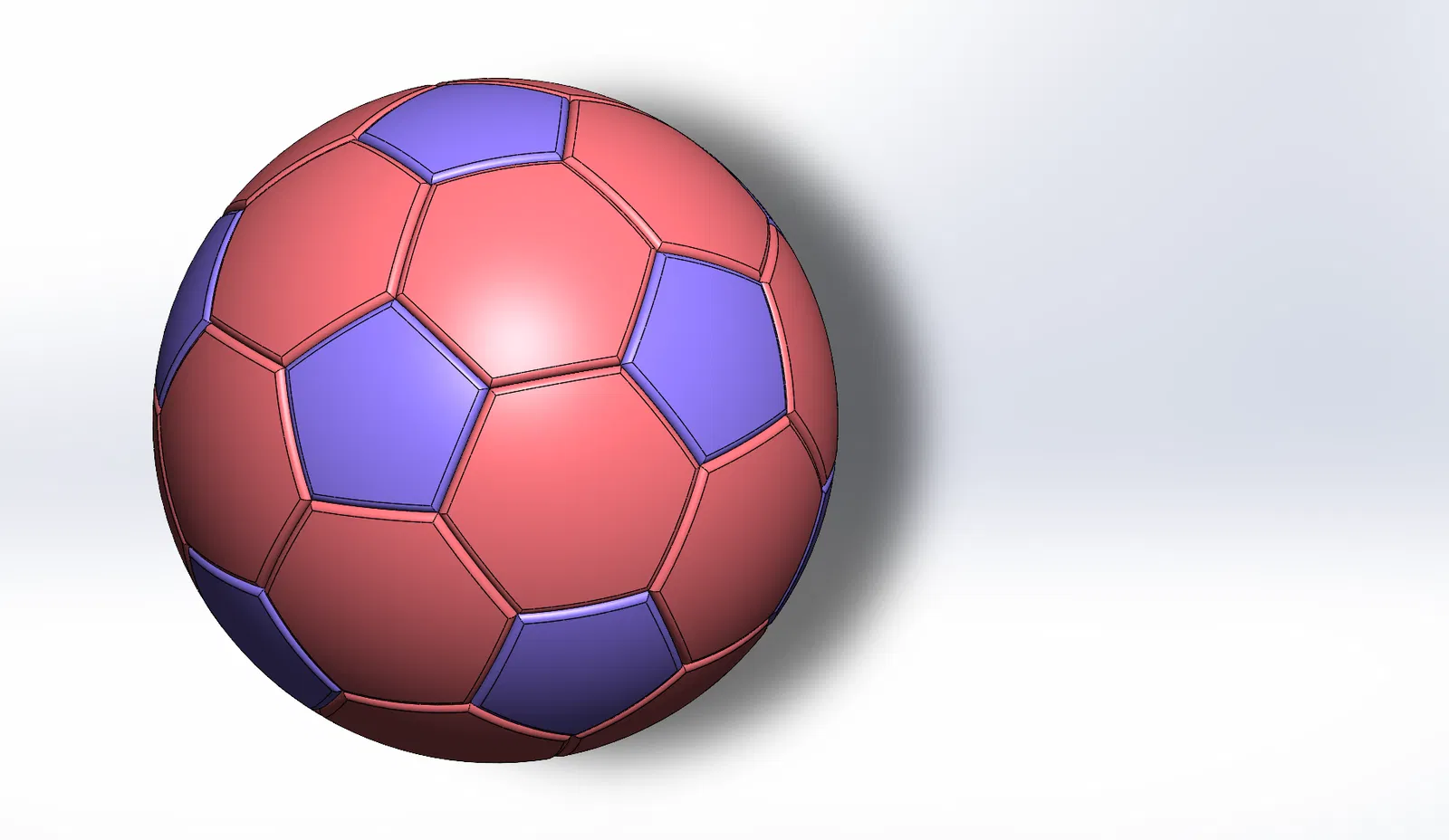

Quả bóng đá để tự lắp ráp từ các mảnh ghép riêng lẻ.

Có thể dùng làm "hộp", nơi cất giấu, ngăn bí mật với tùy chọn khóa nam châm.

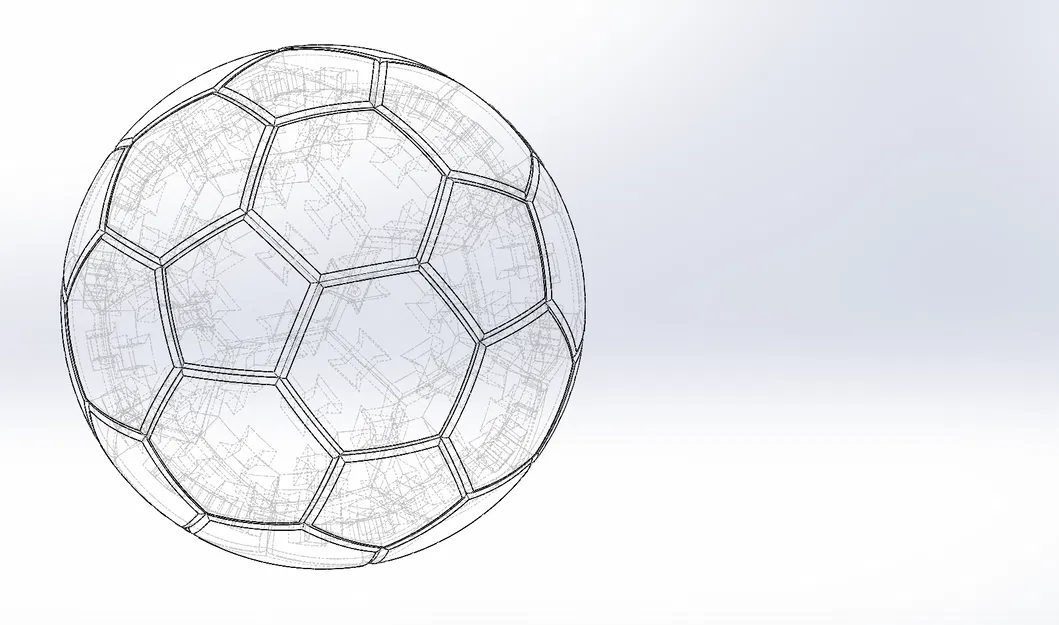

Kích thước:

• Đường kính ngoài 120mm
• Đường kính vùng trống bên trong hình cầu 100mm
• Độ dày thành 10mm

Cài đặt in thông thường, đã được kiểm chứng sẽ hoạt động tốt, không cần thiết lập thêm khi in mô hình này. Kết quả tốt nhất trên đầu phun 0,4mm / lớp cắt 0,15mm, nhưng cũng đã thử nghiệm với đầu phun 0,6mm với lớp cắt lên tới 0,3mm. Chỉ các khớp nối cánh bướm sẽ dễ dàng lắp vào hơn khi được in với lớp cắt mỏng hơn.

Bạn sẽ cần nam châm 5x5x2mm khi sử dụng kích thước 100% của mô hình.

Xem mô tả tệp tại đây trên printables.

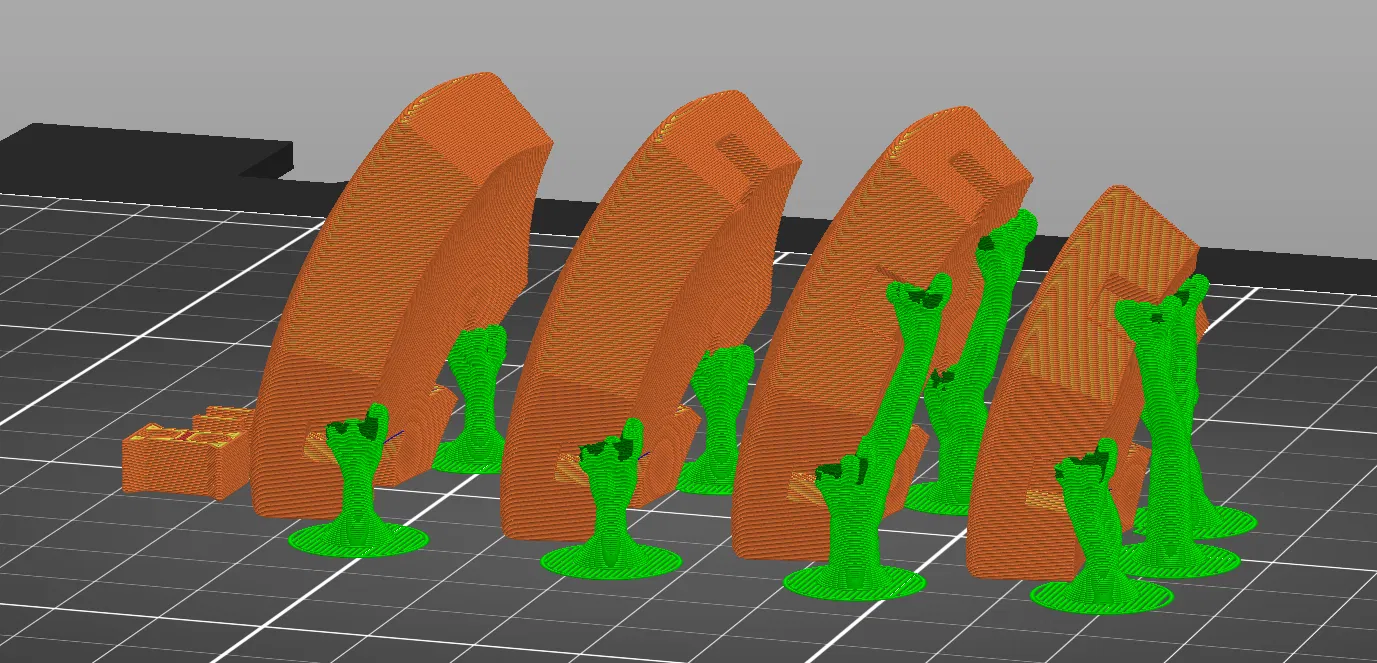

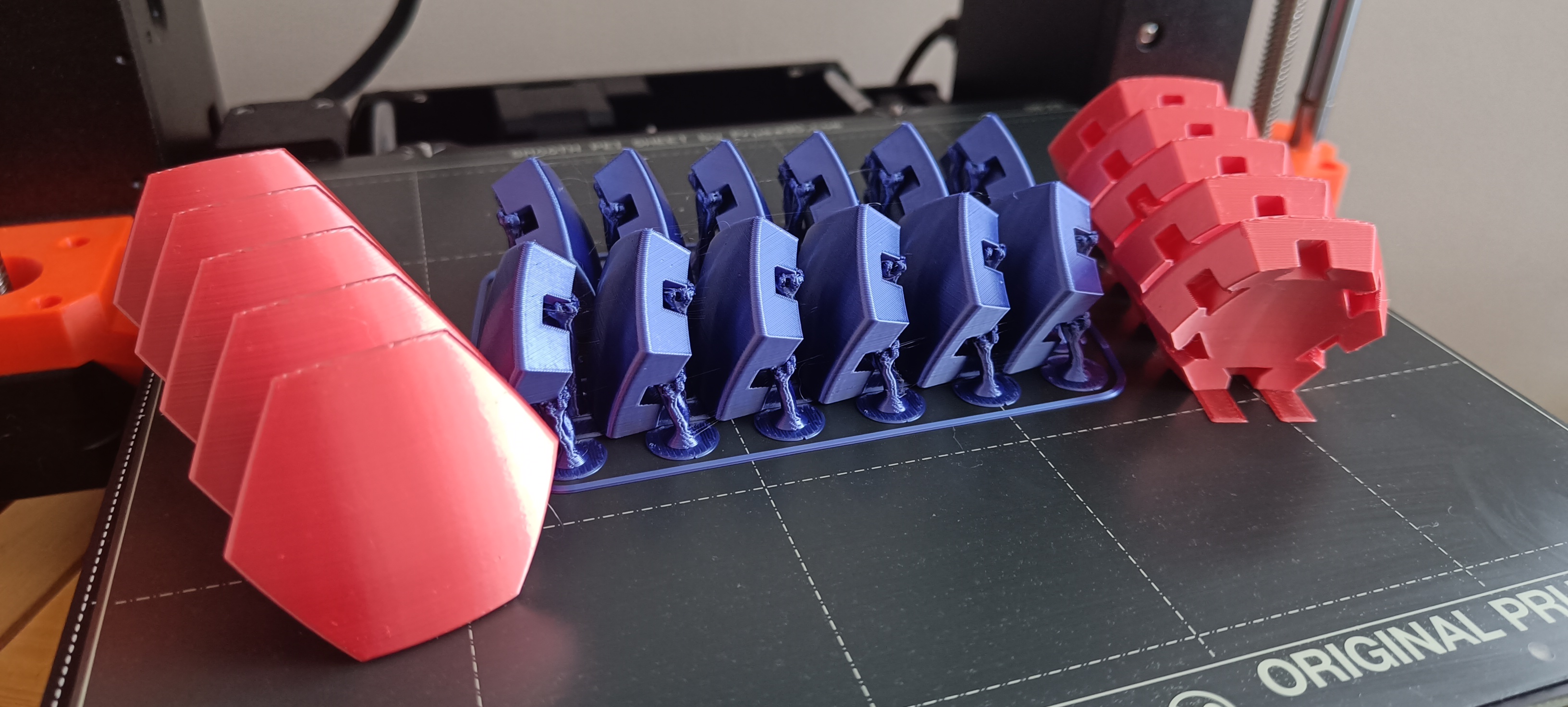

Mỗi phân đoạn nên được in đứng trên cạnh, với các "tai chuột" (mouse ears) tùy chọn hướng vào bên trong của quả bóng (sẽ vô hình sau đó, nếu loại bỏ tai chuột có thể để lại dấu vết).

Viền brim hướng ra mặt ngoài tròn không được khuyến khích vì nó làm hỏng vẻ ngoài cuối cùng.

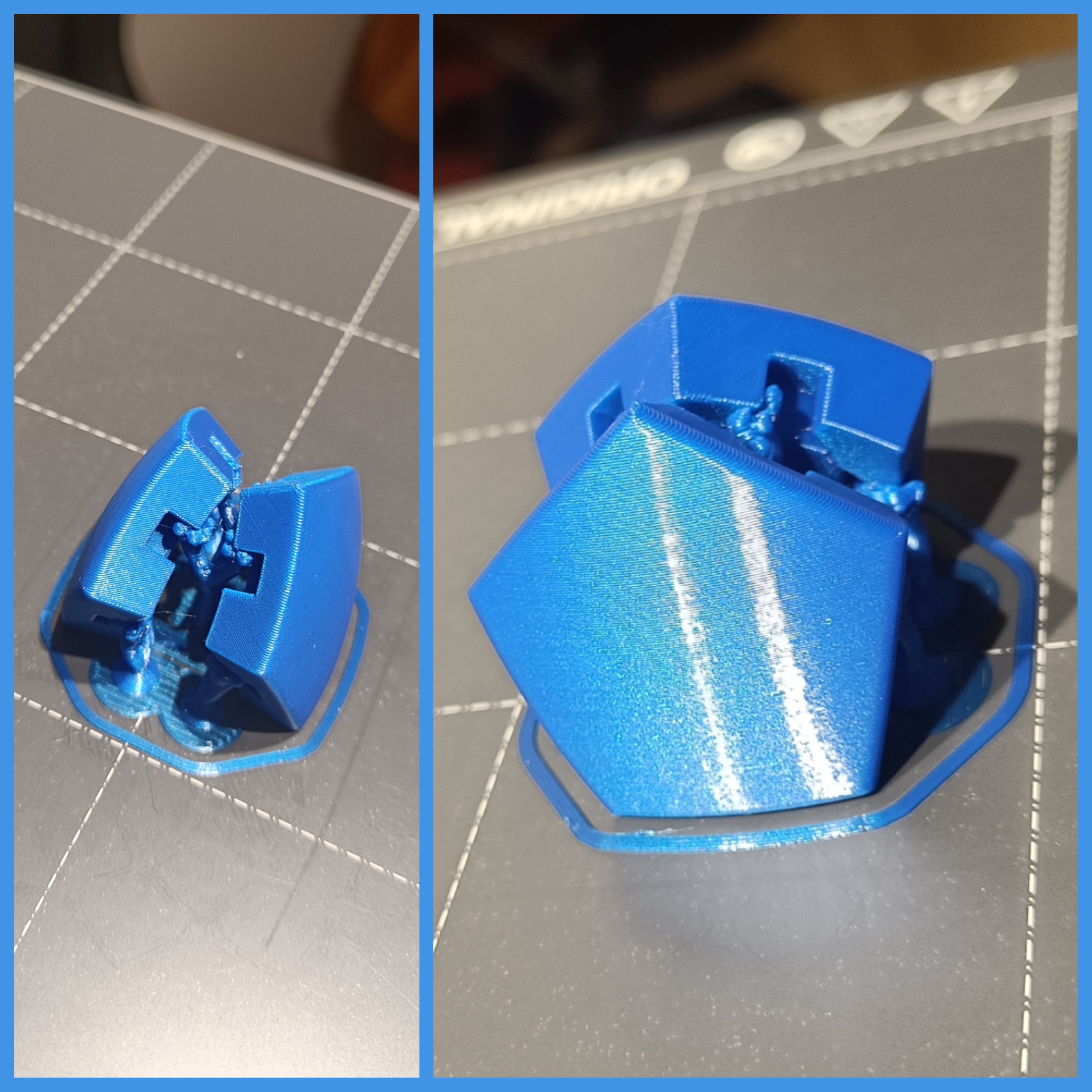

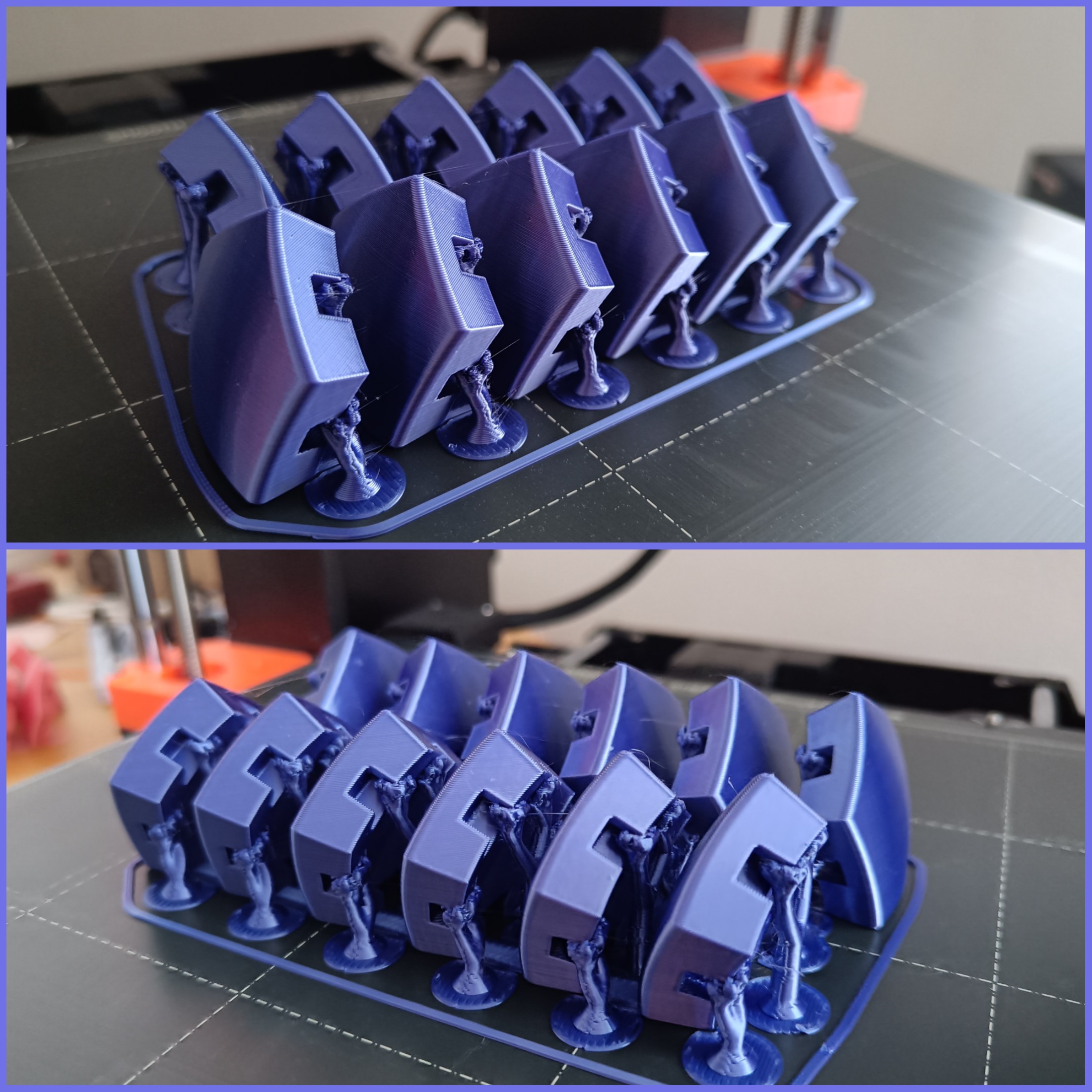

Các bộ phận đã được hỗ trợ sẵn sàng trong tệp 3mf. Rất nên sử dụng các bộ phận hỗ trợ hữu cơ, ở các đầu của các phần khớp nối bên trong. Hỗ trợ vẽ là lựa chọn tốt nhất vì không có nhiều chi tiết cần hỗ trợ.

Có thể in mà không cần hỗ trợ, nhưng khe hở khóa sẽ không chắc chắn và bạn có thể gặp khó khăn khi lắp các khớp nối cánh bướm/nam châm sau này.

Kiểm tra cài đặt đường nối (và có thể ngăn đường nối trên mặt ngoài): Đôi khi các loại sợi in có thể làm cho đường nối trông xấu trên phần mặt ngoài (mịn) có thể nhìn thấy.

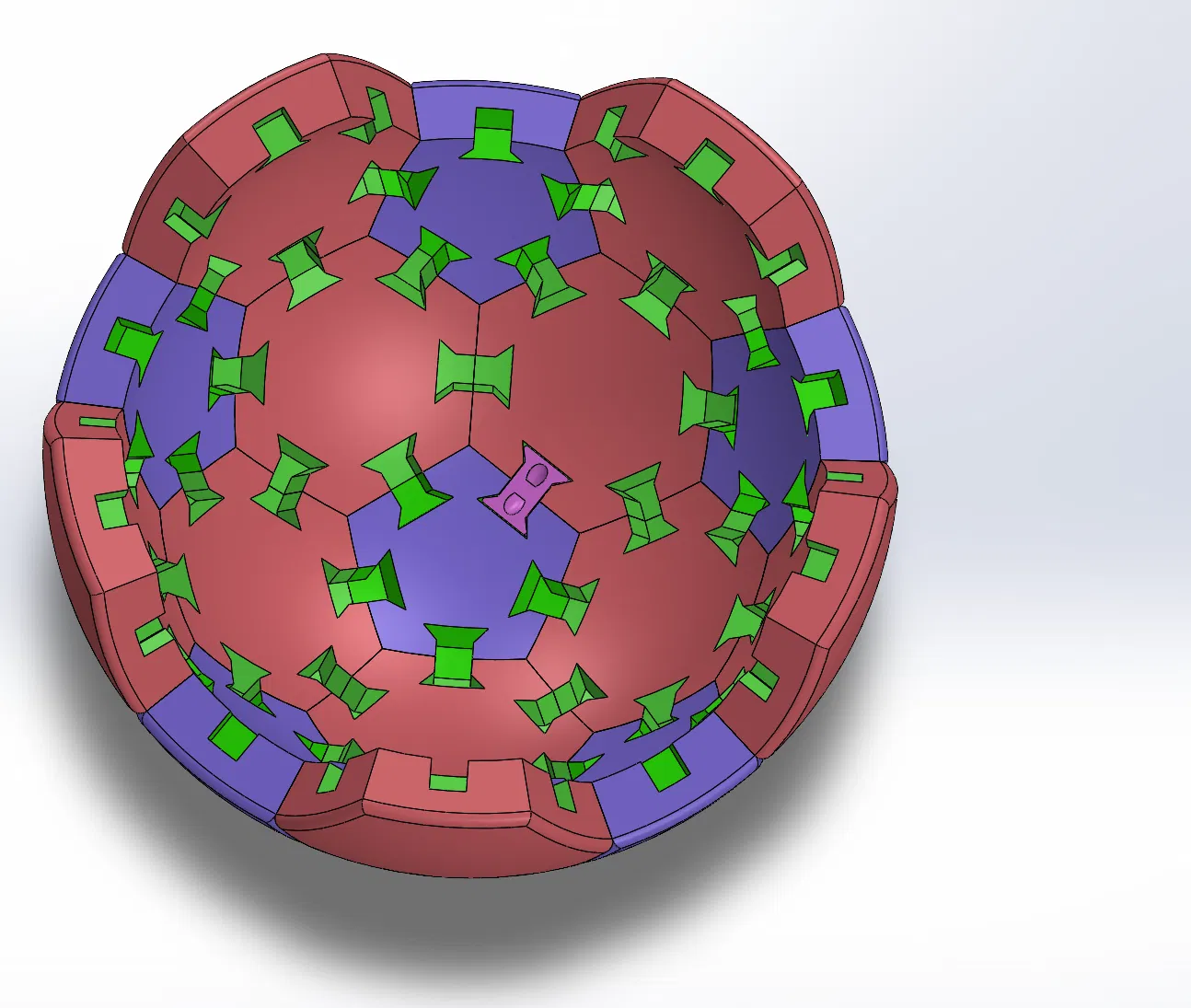

Các khớp nối cánh bướm nên vừa khít với một lực đẩy nhẹ. Sau đó, nó có thể giữ toàn bộ mô hình ngay cả khi không cần keo, tùy thuộc vào dung sai của bạn.

Luôn lắp ráp theo thứ tự sau:

1. Căn chỉnh phần chính (lục giác hoặc ngũ giác) với các phần còn lại.

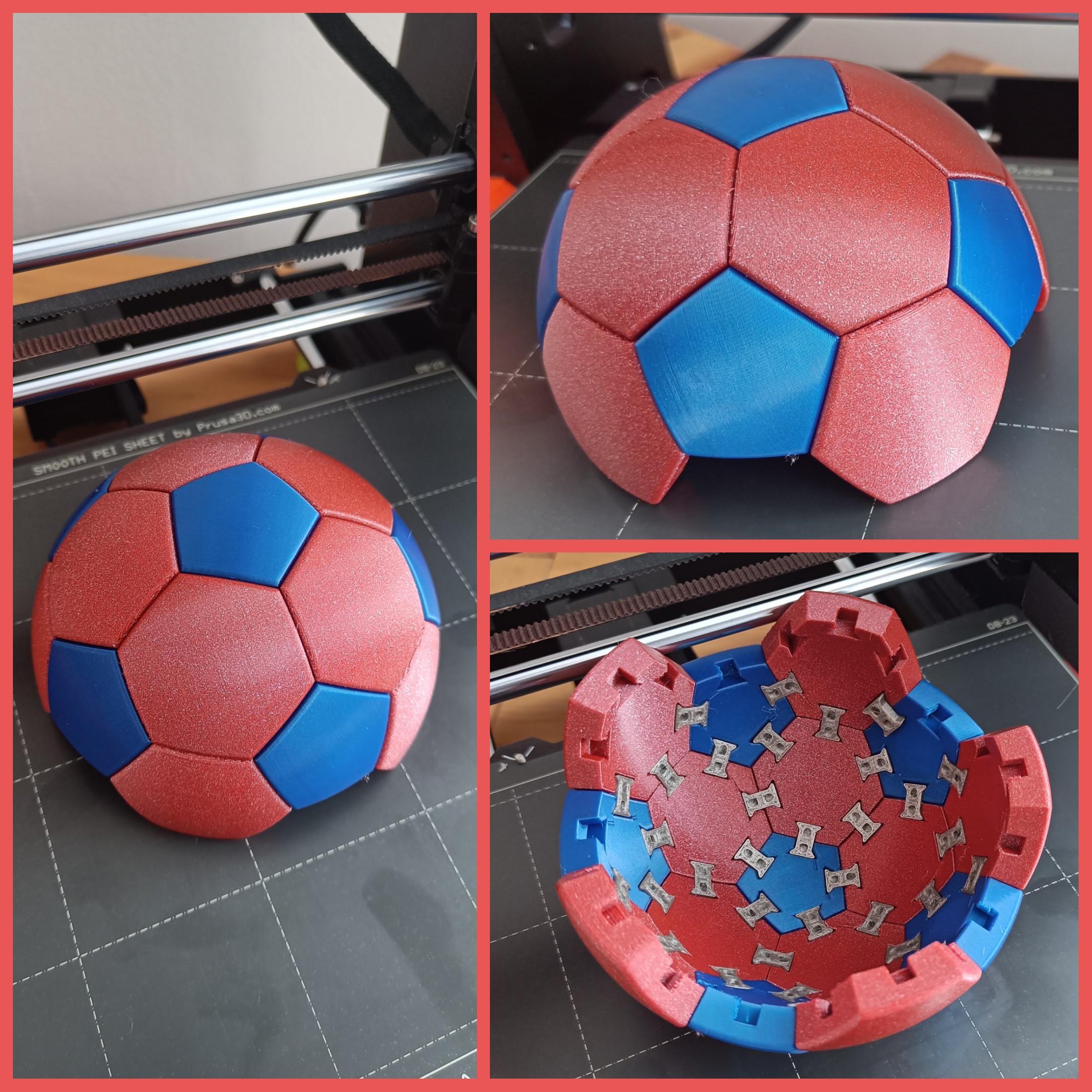

2. Từ bên trong quả bóng, đẩy khớp nối cánh bướm VÀO cả hai bộ phận kết nối cùng lúc.

Nếu bạn cần tháo khớp nối cánh bướm, hãy dùng kìm mũi nhọn và chỉ kéo phần cánh bướm về phía trung tâm của quả bóng, không kéo các bộ phận lục giác hoặc ngũ giác ra khỏi nhau.

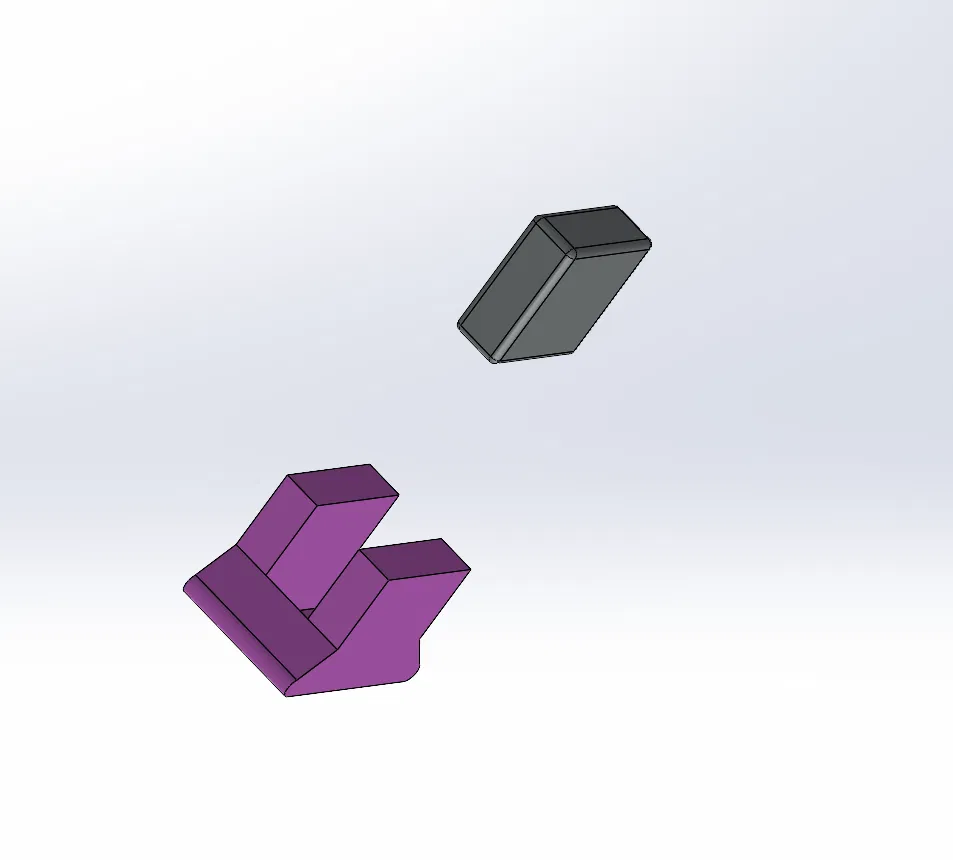

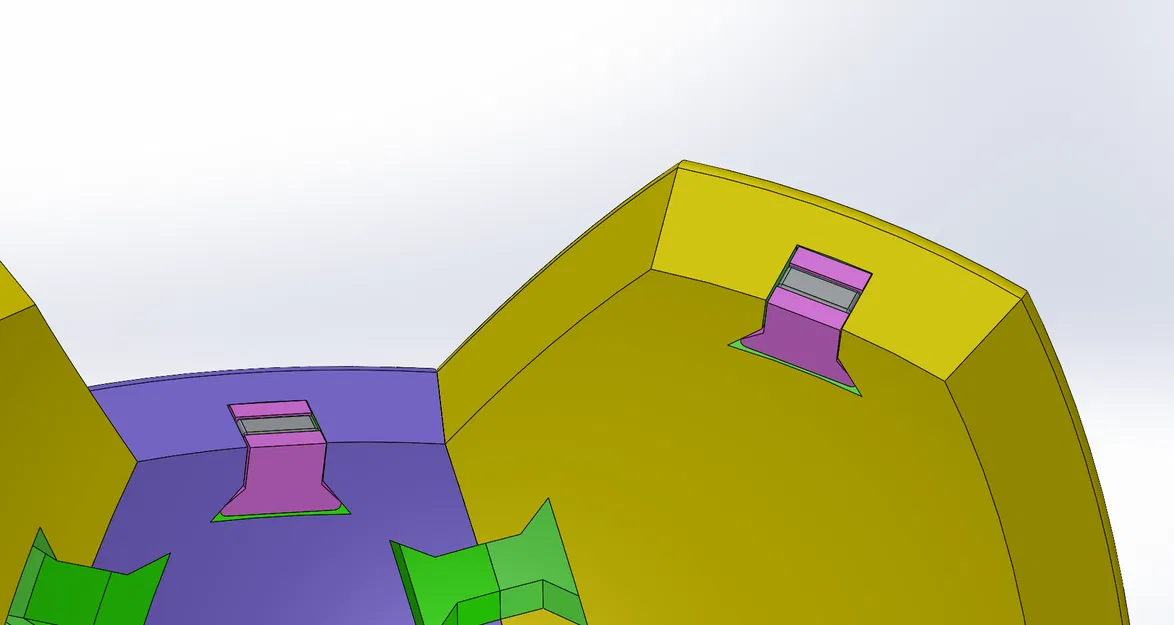

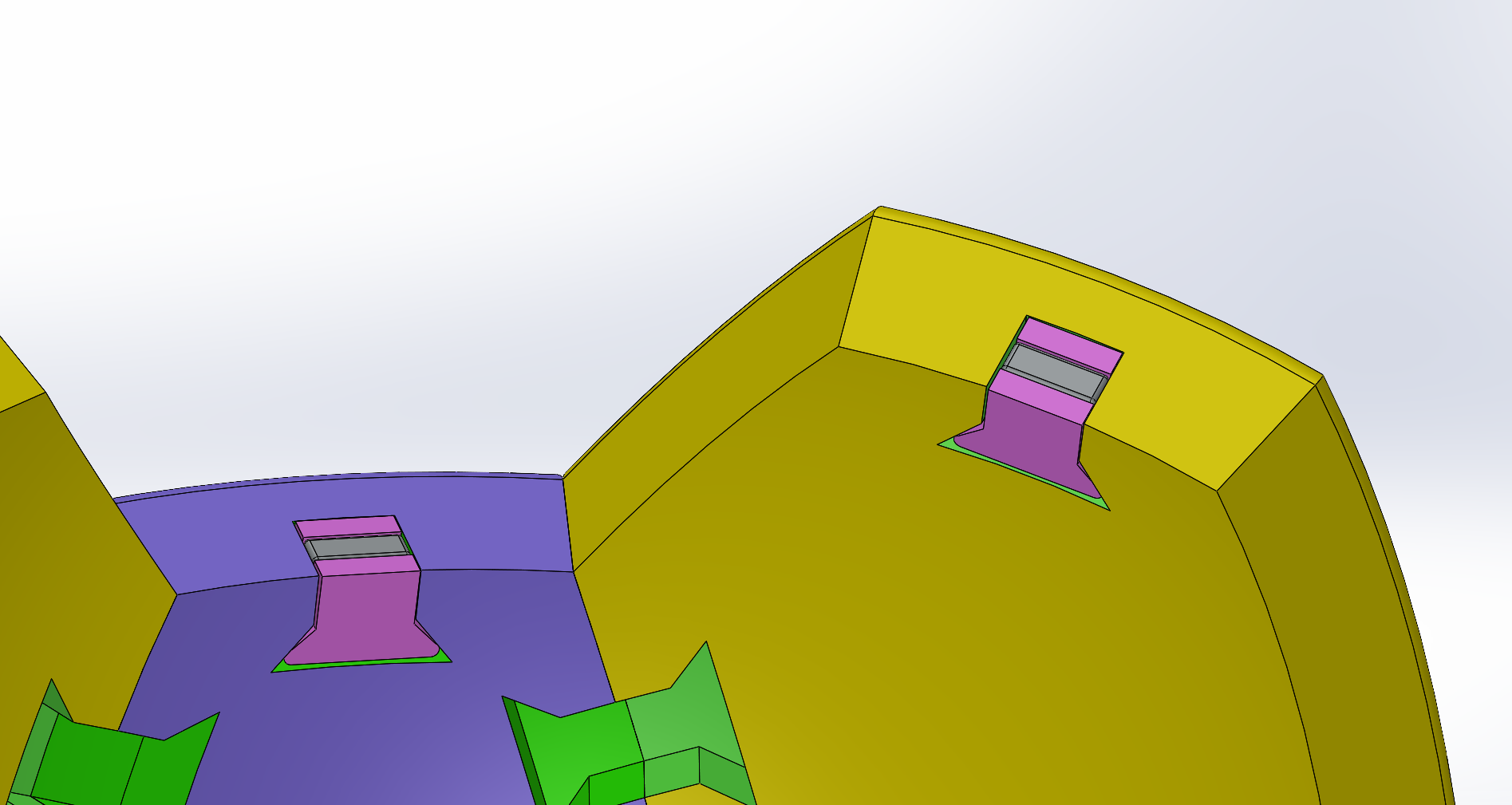

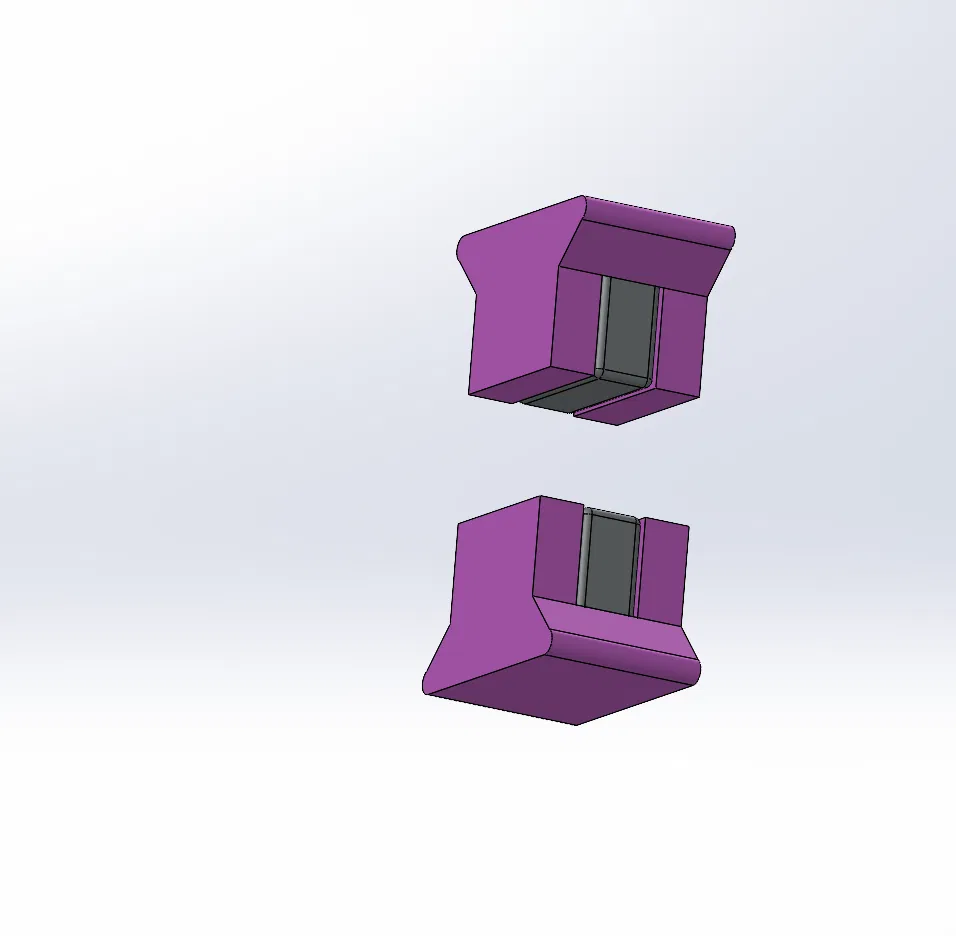

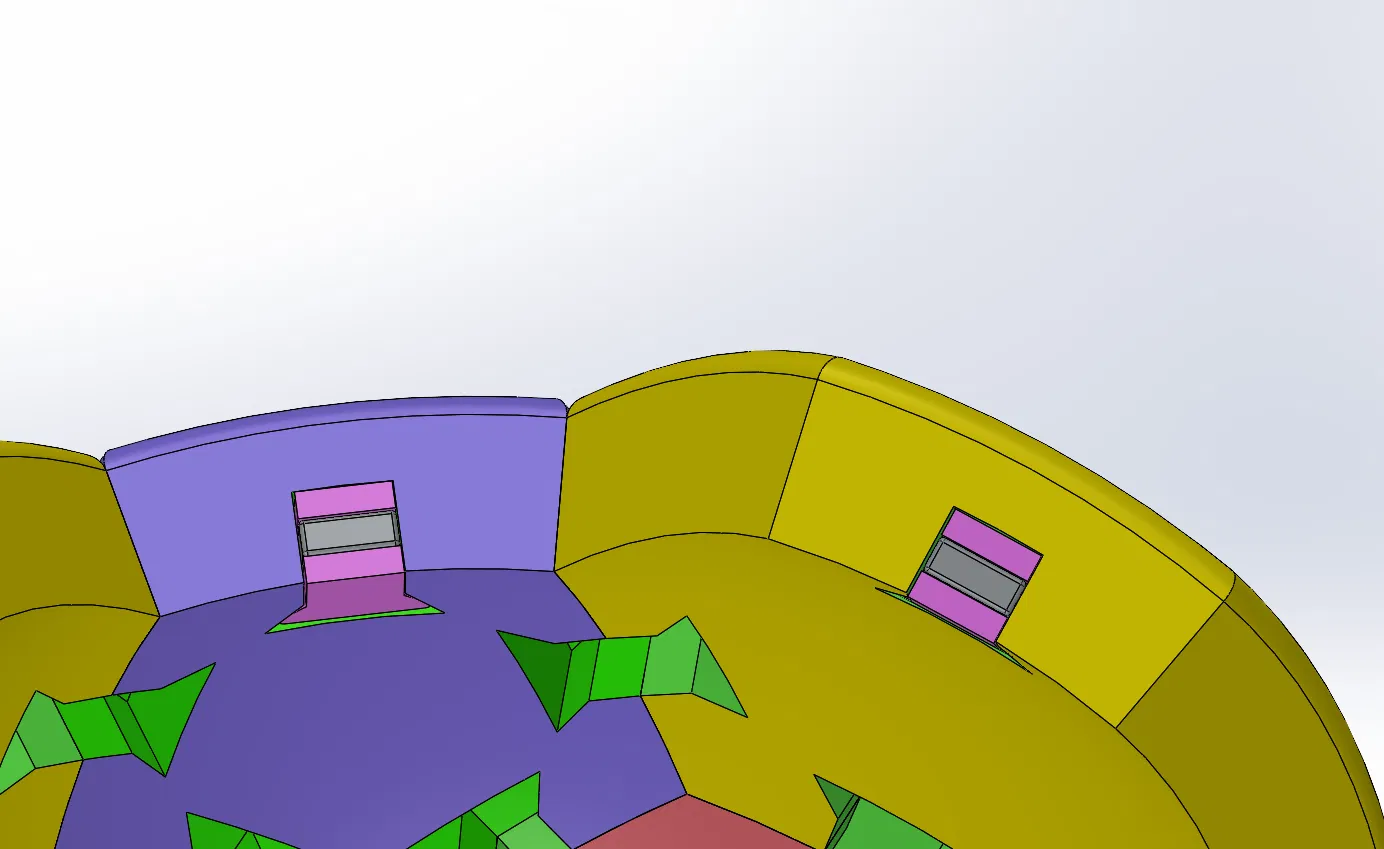

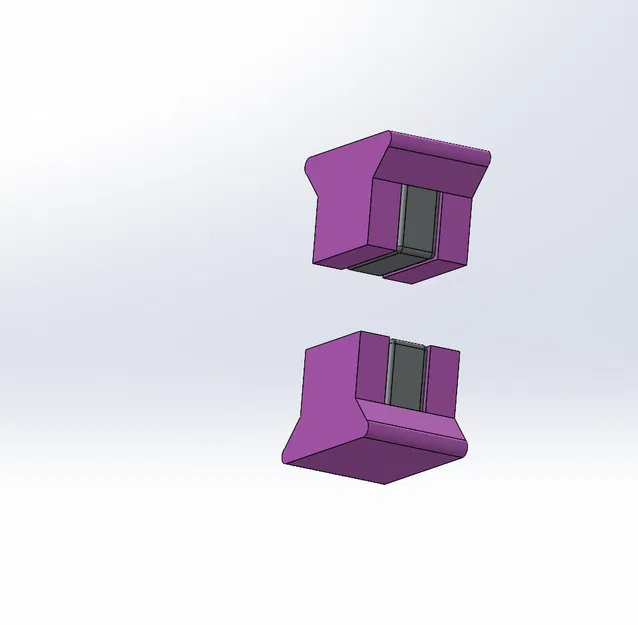

Bất kỳ sự kết hợp nào của các phần bóng cho việc mở bằng nam châm đều có thể thực hiện được. Khi tạo các khe cắm nam châm, hãy đánh dấu hướng chính xác bằng cách làm theo:

Chỉ dán keo khi bạn chắc chắn rằng cực tính của bộ phận bạn đang gắn với bộ phận đối diện là chính xác.

Theo kinh nghiệm của tôi, hai nam châm cho mỗi bộ phận là đủ, nhưng điều này còn tùy thuộc vào độ mạnh của nam châm bạn sử dụng. Nếu bạn dùng ba hoặc nhiều hơn, có thể sẽ quá khó để mở quả bóng.

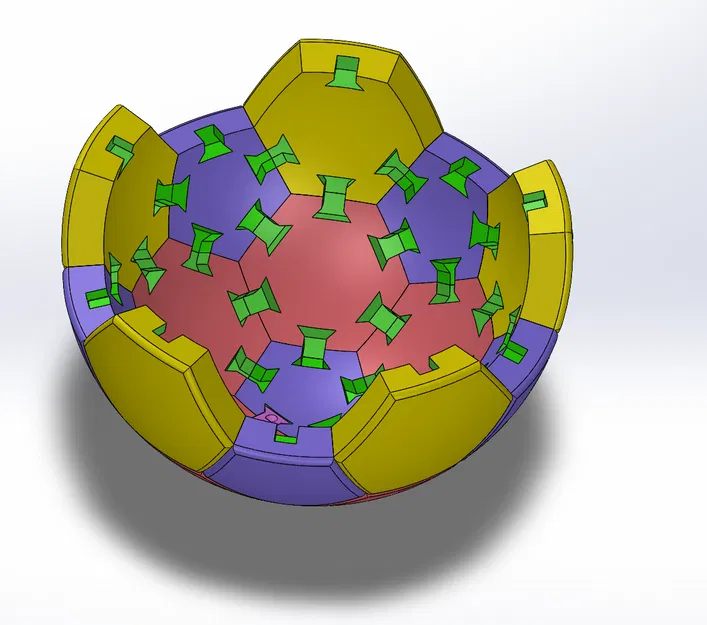

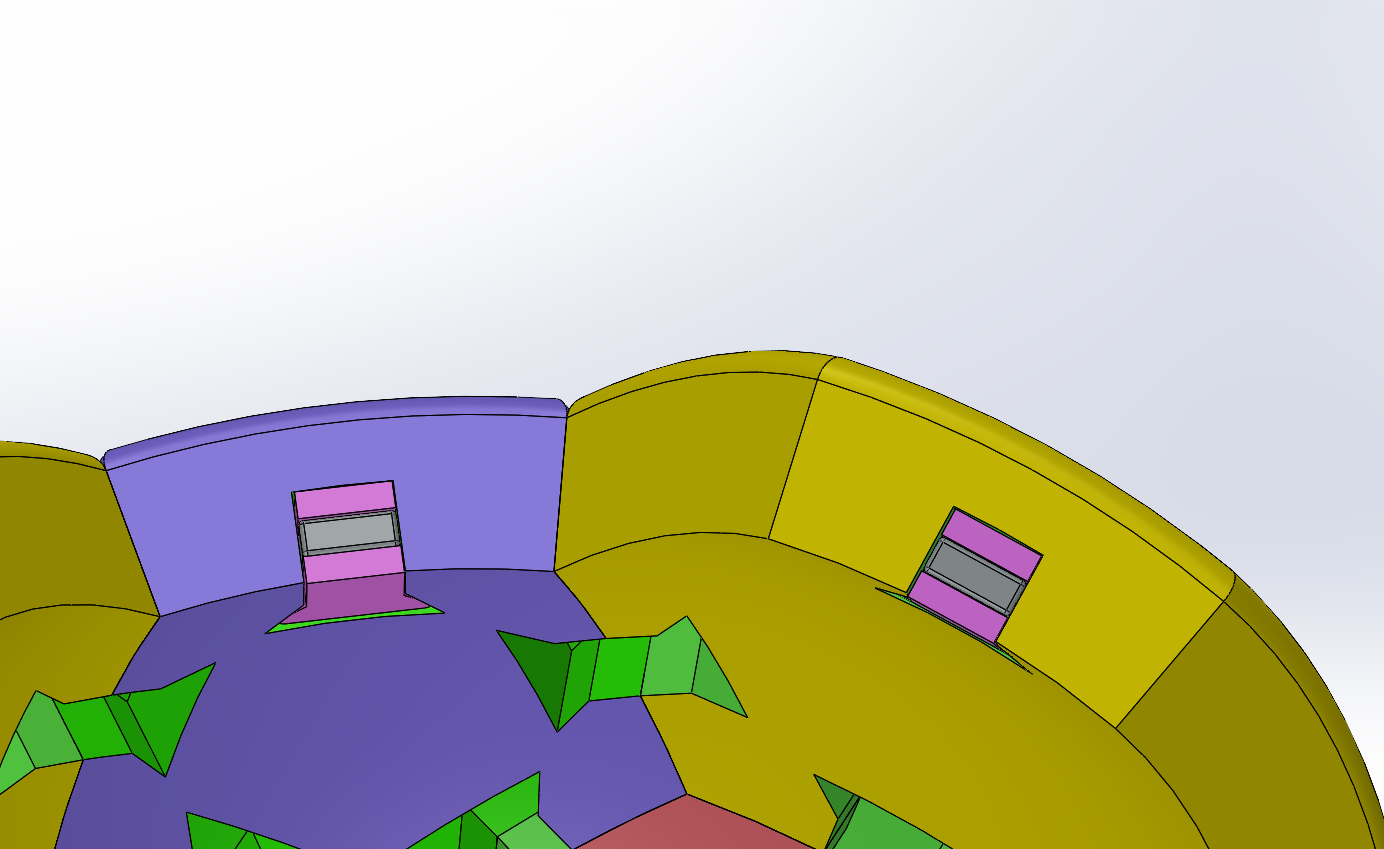

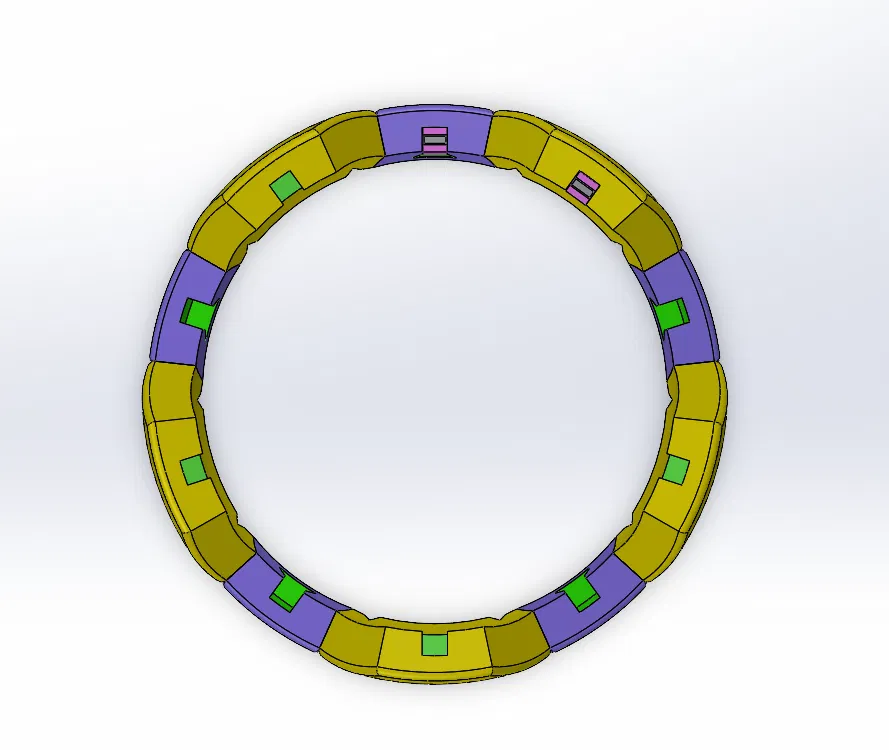

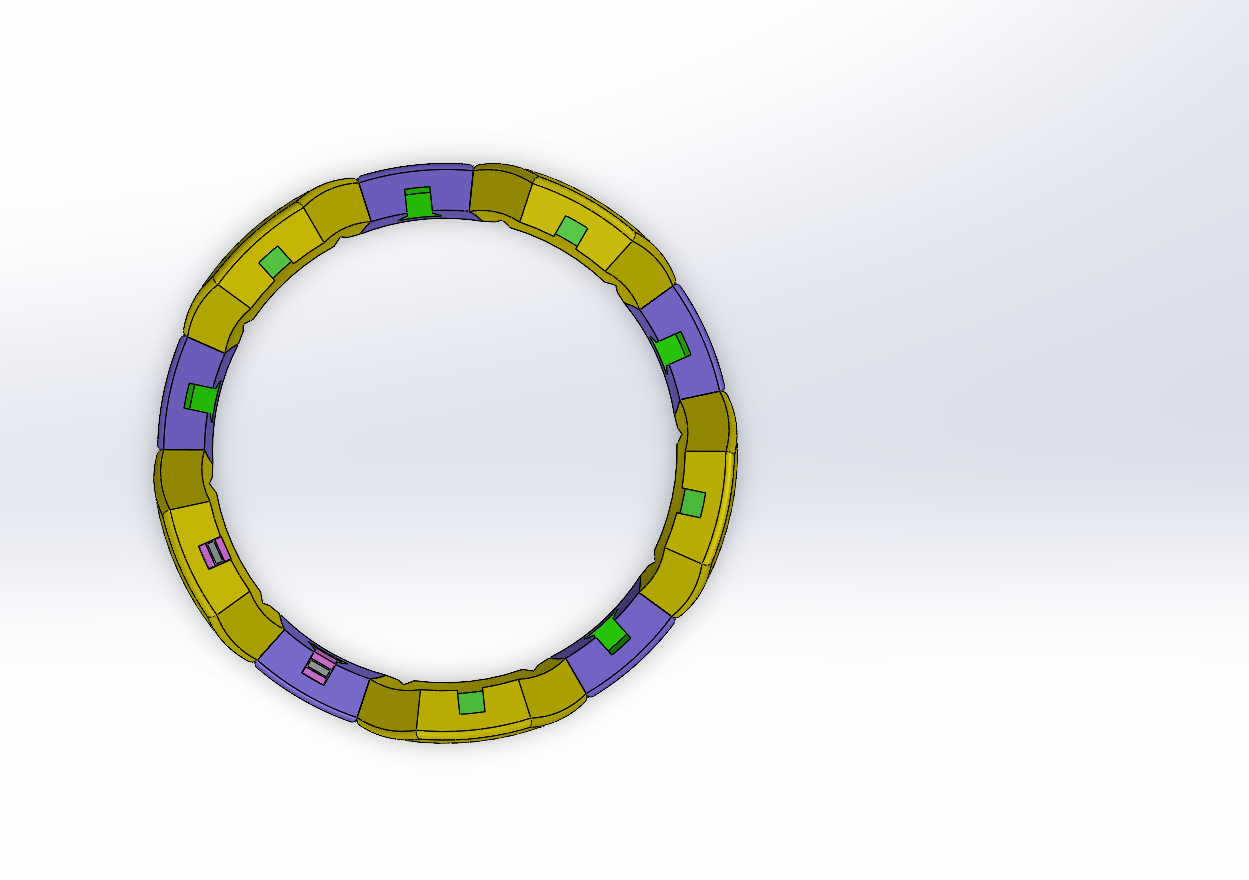

Nếu bạn dự định chia quả bóng thành hai nửa bằng nhau, và bạn không muốn sử dụng các mặt vát của các bộ phận lục giác (và bạn không muốn có các khe trống ở đó), hãy sử dụng tệp "hexa for one mag 3cons.3mf" cho các bộ phận lục giác đó, nó chỉ có một khe cắm cho nam châm và ba khe thông thường cho phần còn lại của nửa quả bóng (như trong hình ảnh render màu vàng).

Nếu bạn dự định chia quả bóng thành hai nửa bằng nhau và bạn muốn sử dụng ít nam châm hơn so với các bộ phận lục giác khác, đối với các bộ phận bạn dự định không sử dụng nam châm, bạn có thể sử dụng tệp "hexa nomag 3connectors.STL" không có khe cắm ở một nửa bộ phận lục giác đó.

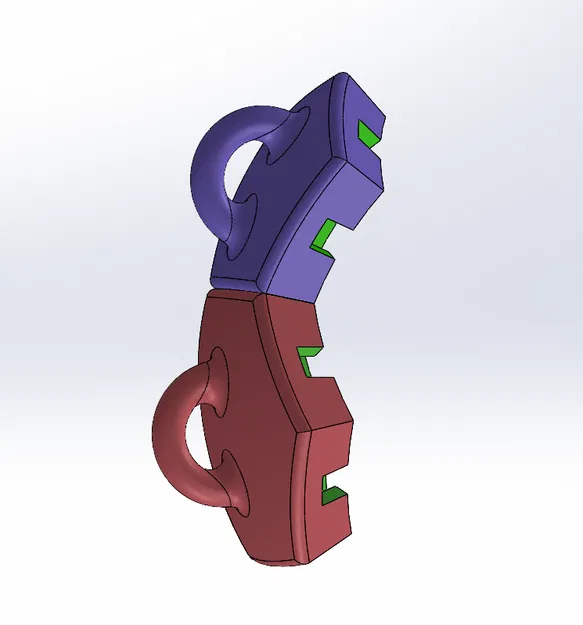

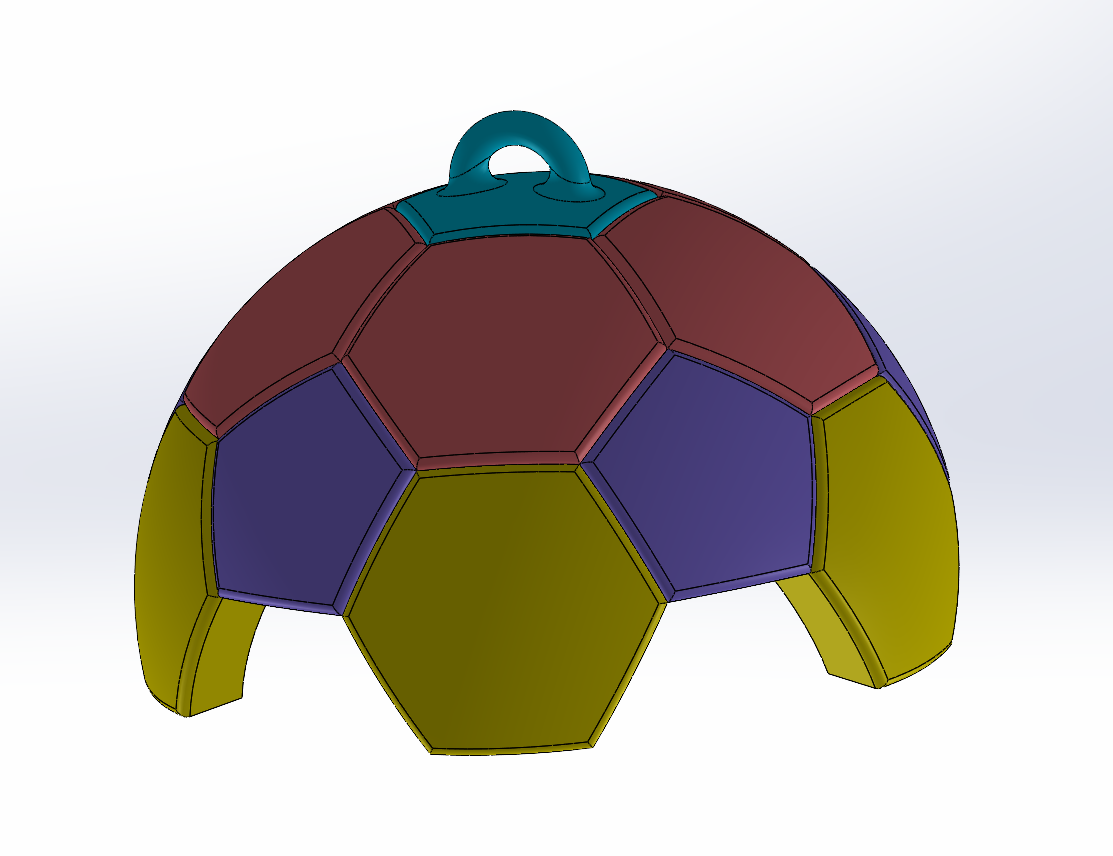

Nếu bạn không muốn đồ tạo tác của mình lăn lung tung, có các bộ phận đã sửa đổi để treo hoặc các bộ phận đã sửa đổi để có mặt phẳng ở phần đáy dự kiến trong tương lai.
