Giá đỡ gắn Bộ chuyển đổi HDMI StarTech VS421HD20

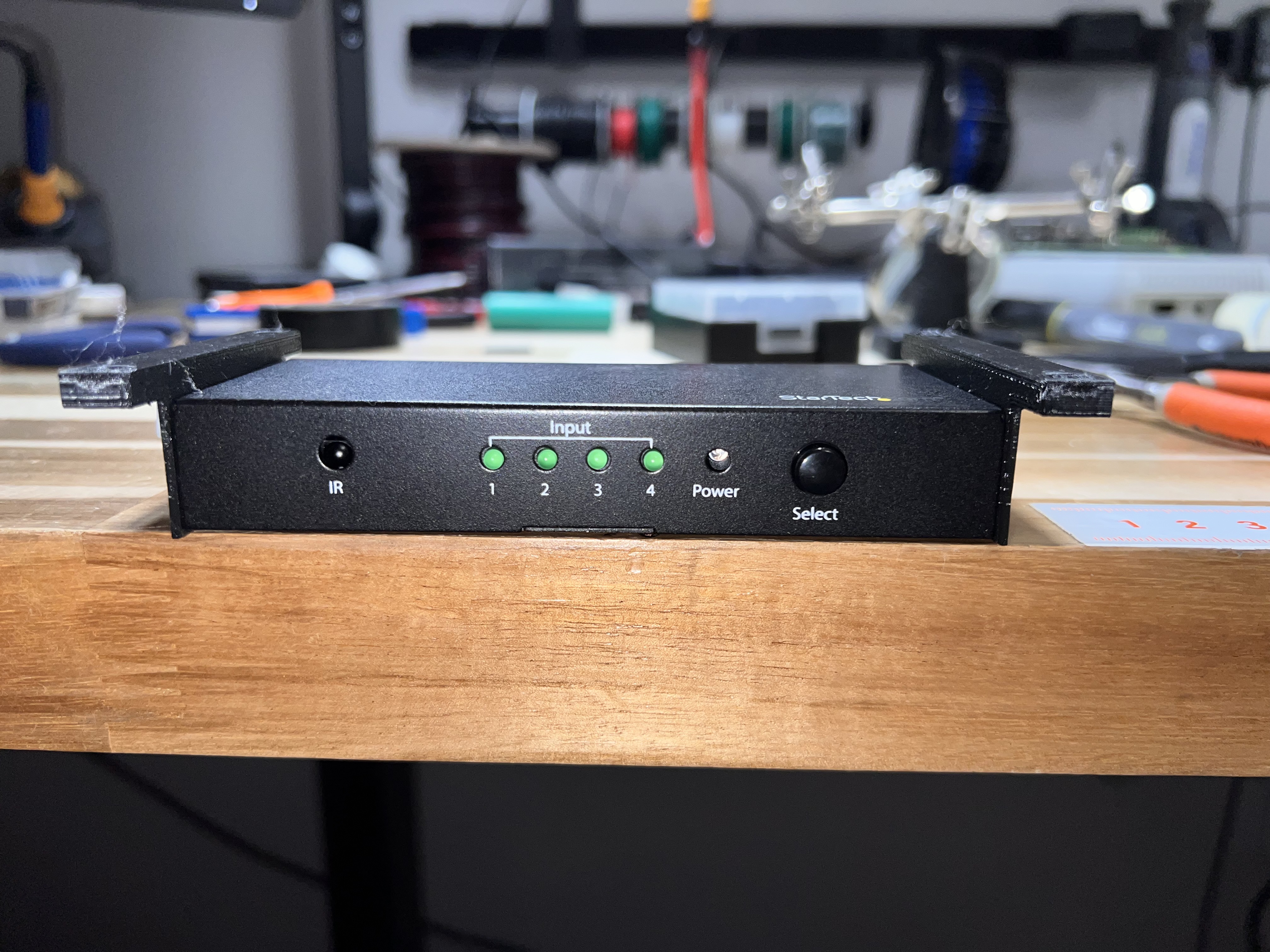

Một khách hàng muốn giấu bộ chuyển đổi HDMI dưới bàn hội nghị của họ, nhưng lại muốn có thể truy cập nút Chọn HDMI từ mặt trên của bàn thông qua một nút nhấn, vì họ không muốn phụ thuộc vào một chiếc điều khiển từ xa nhỏ, làm sơ sài mà theo lời họ nói là “sẽ dễ dàng bị ai đó bỏ quên trong túi ngay trong tuần đầu tiên chúng tôi có nó.”

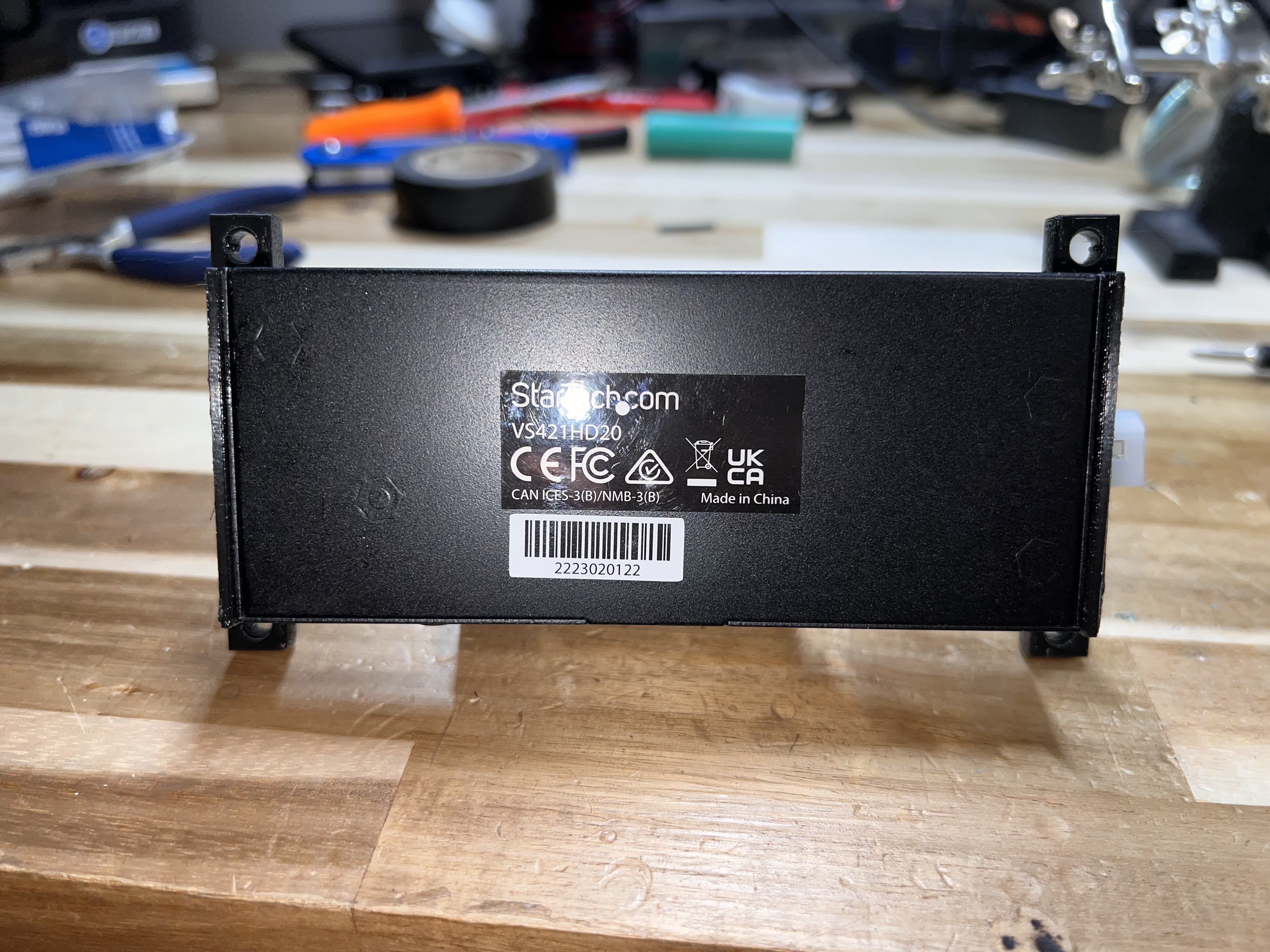

Tôi đã sử dụng StarTech VS421HD20 vì nó có một nút nhấn tạm thời tiêu chuẩn mà tôi có thể hàn dây vào và chạy lên một nút nhấn tạm thời từ xa. Tôi đã sử dụng đầu nối hai dây Molex 0.062 và khoét một lỗ ở bên hông vỏ bộ chuyển đổi.

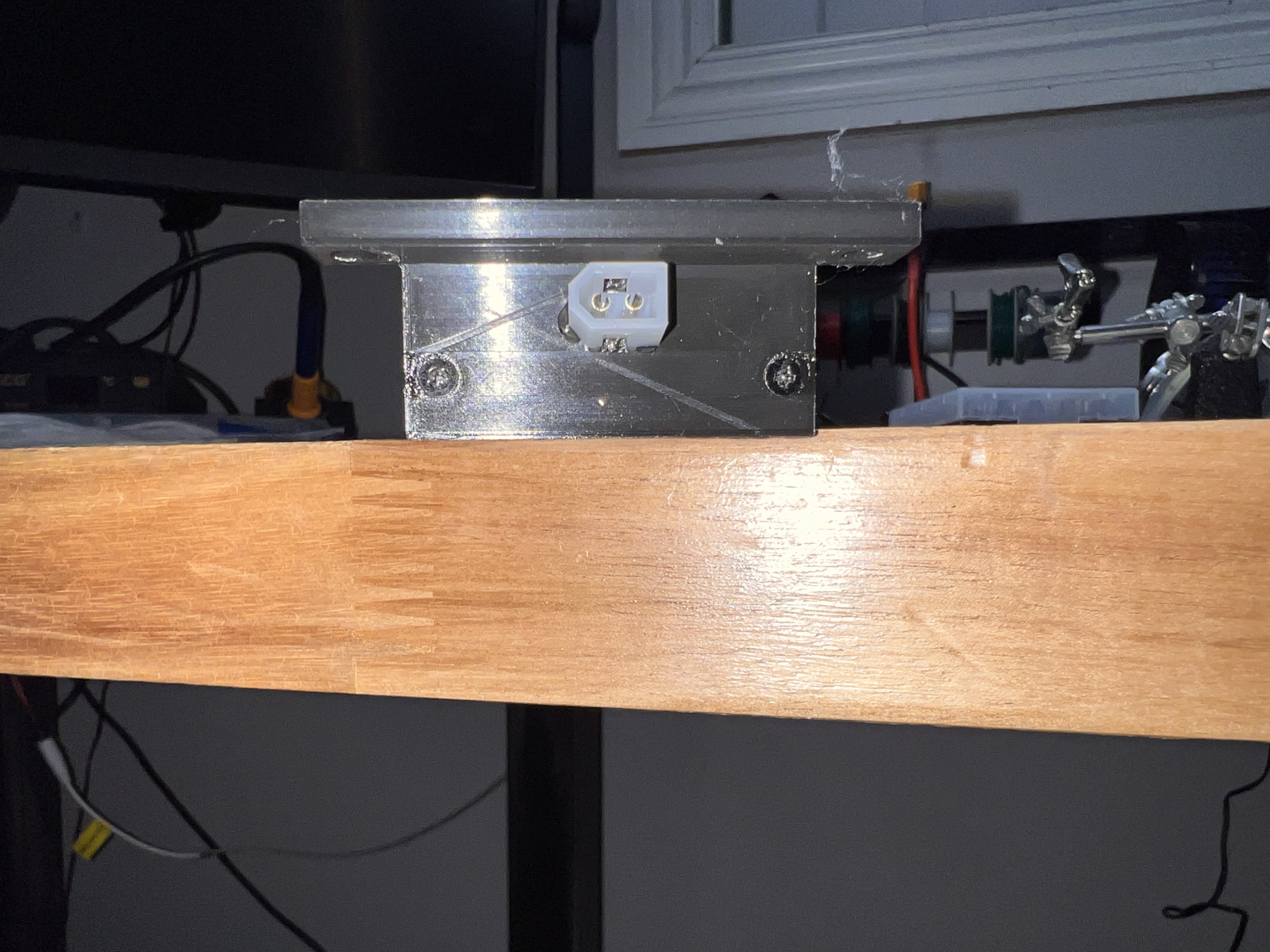

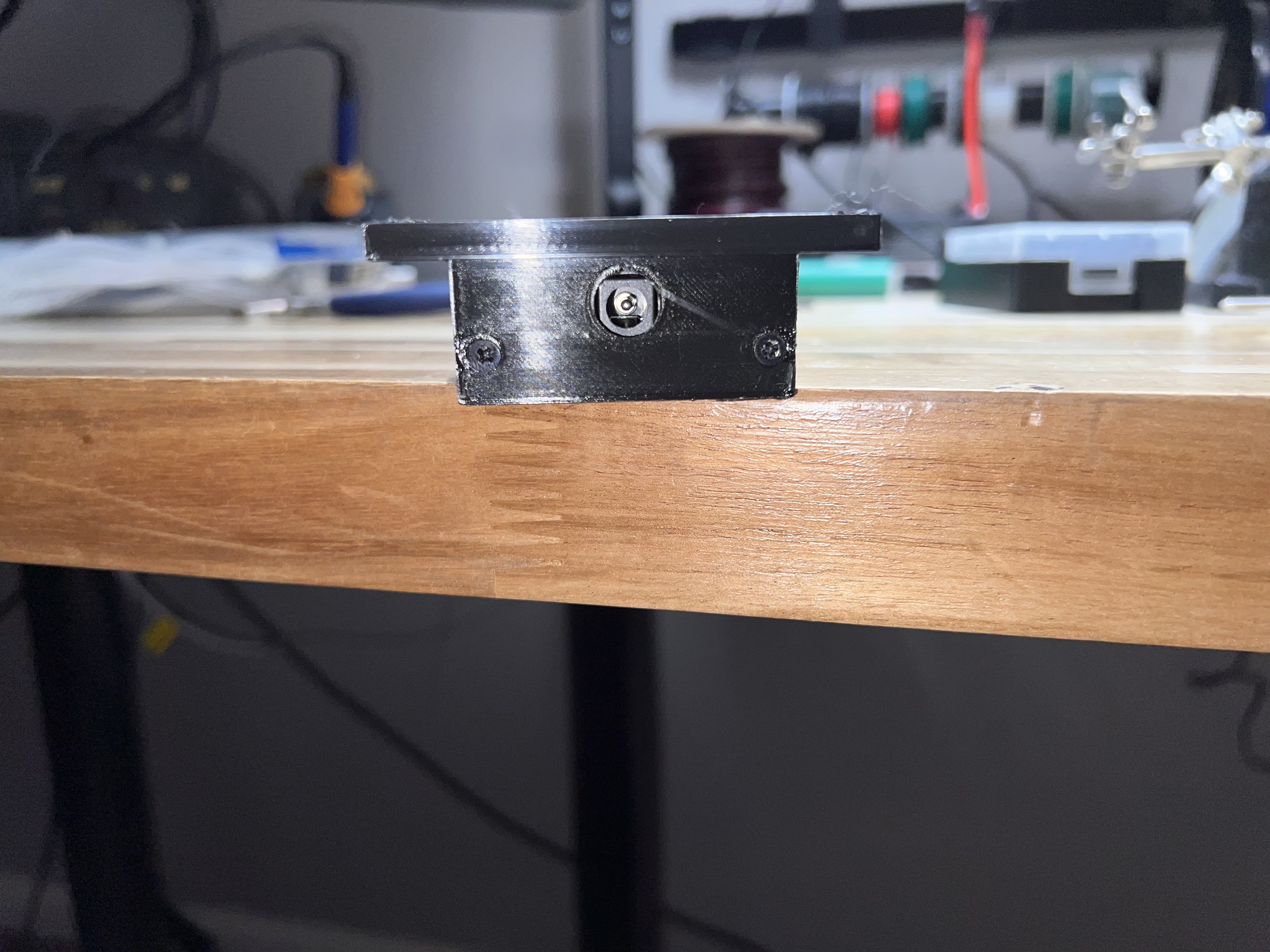

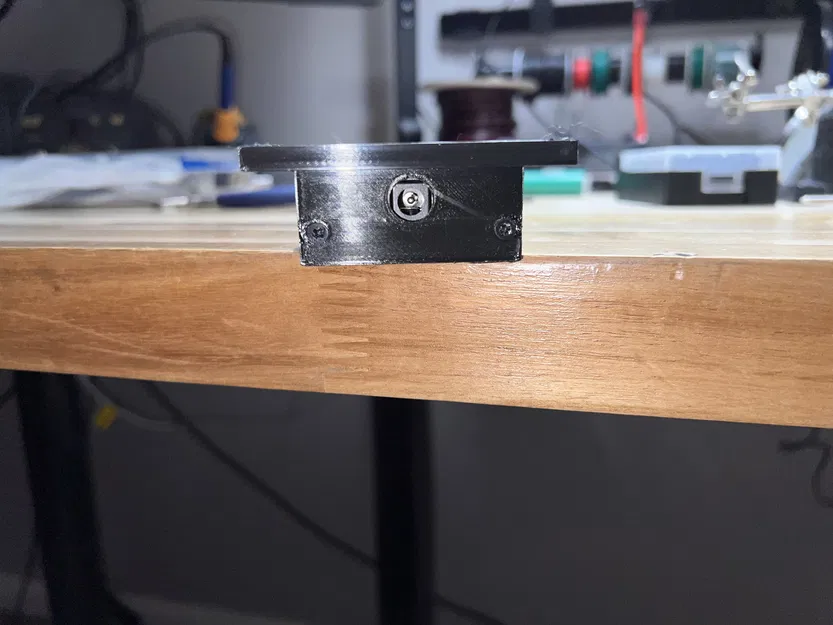

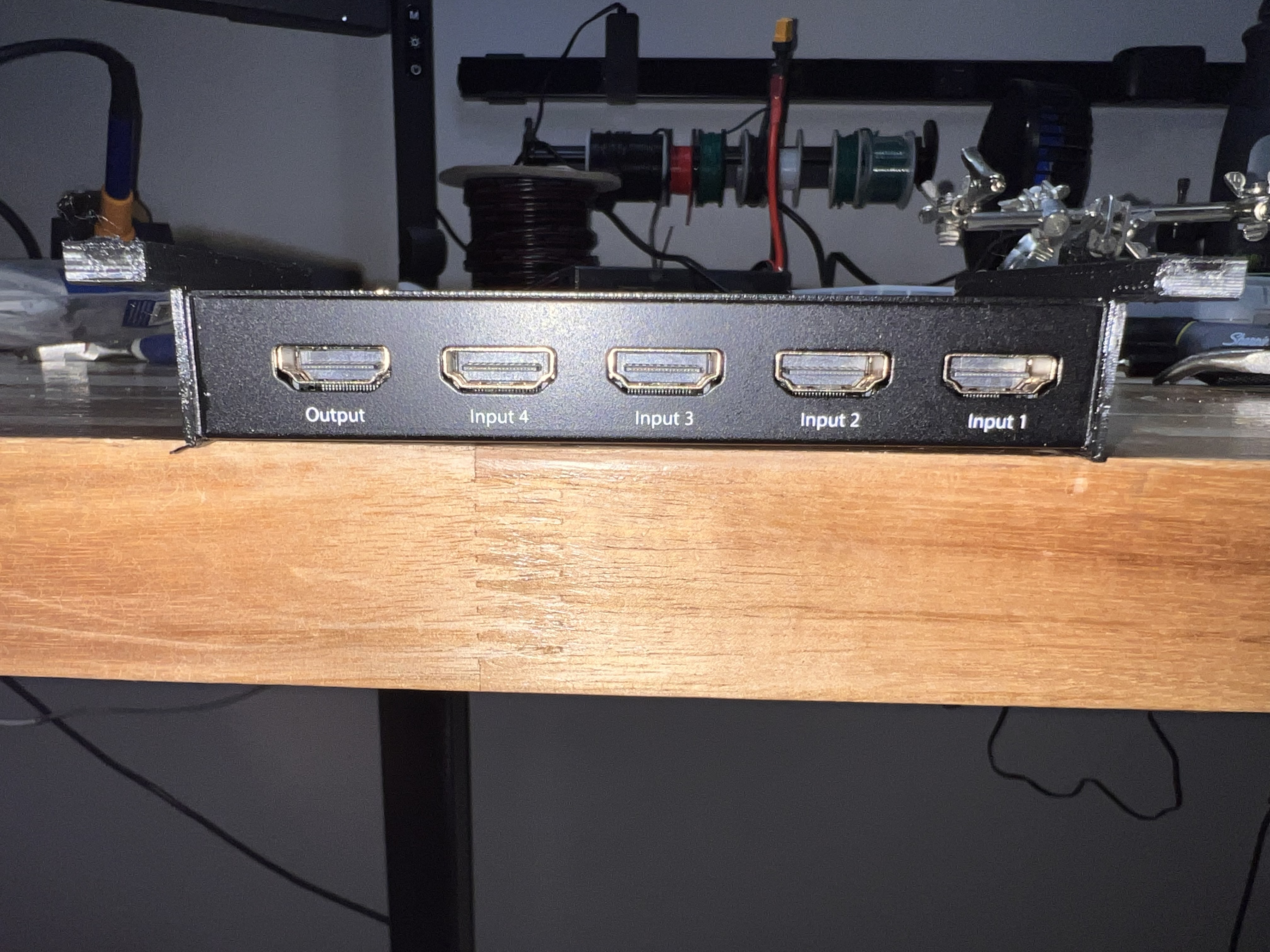

Sau đó, tôi đã thiết kế và in các giá đỡ hình chữ L đơn giản. Một bên có lỗ để cắm nguồn điện và bên phía nút bấm từ xa có một hình chữ nhật khoét để vừa với đầu nối Molex cái.

Đầu nối tôi sử dụng là loại Molex mã 1501761021. Đầu nối ghép đôi với nó là Molex 1501781020.

Ở đây có ba tệp. Tệp thứ ba có đầu nối Molex là một phần của giá đỡ và có thể in được, nhưng tôi chưa bao giờ có bản in ưng ý. Tôi đã đưa nó vào phòng trường hợp có ai khác muốn thử.
