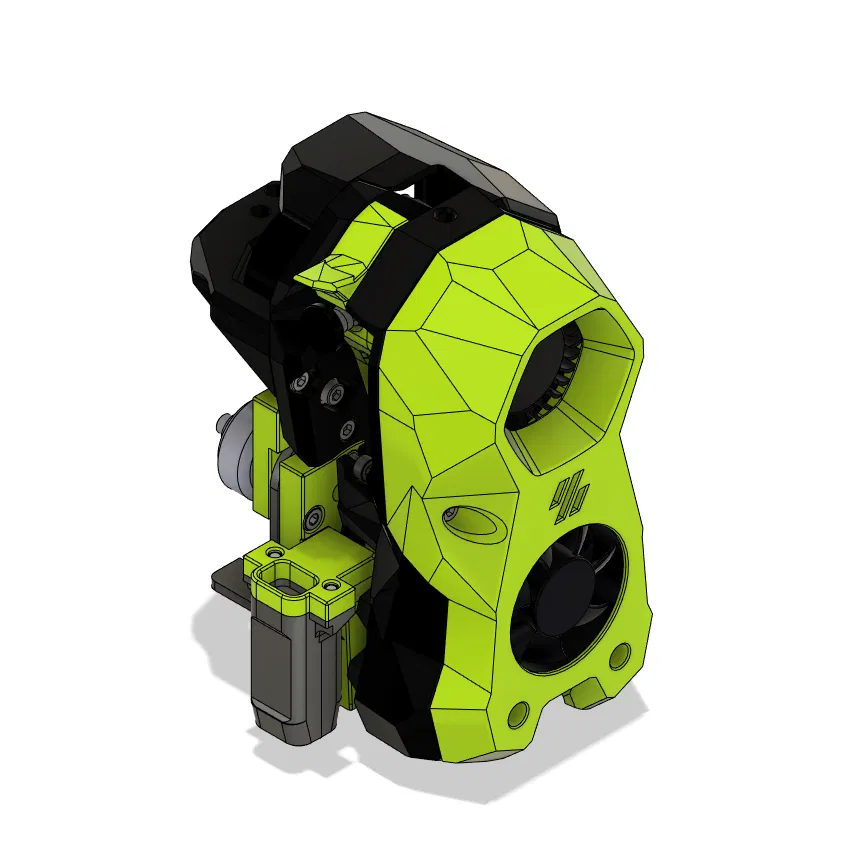

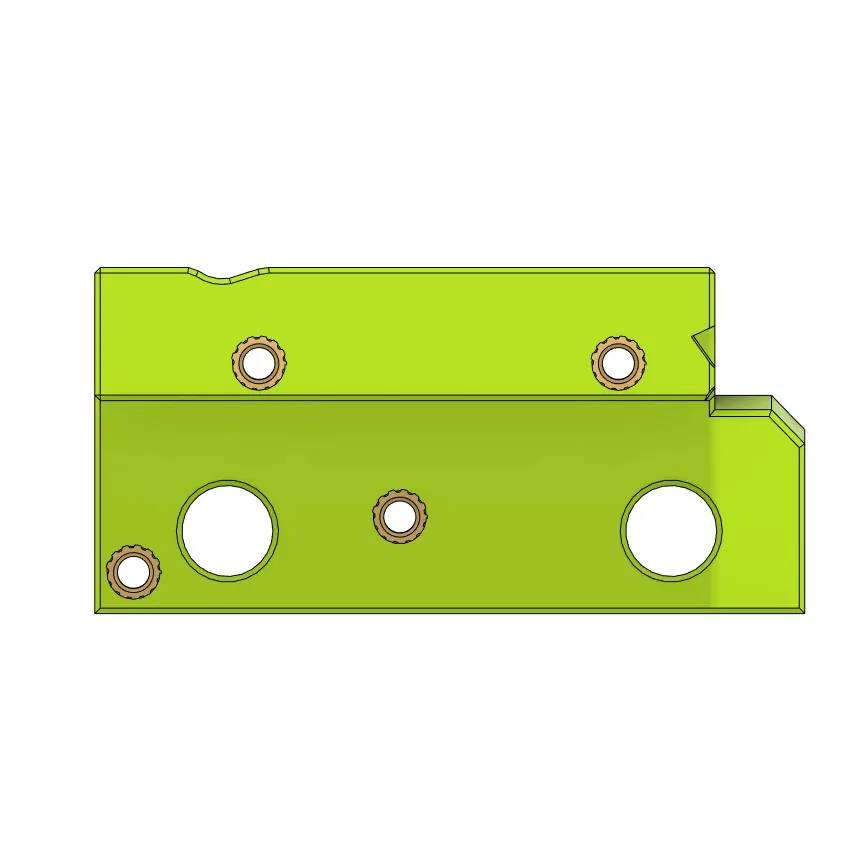

Tấm Adapter Voron Stealthburner cho Ender3v2 (Cập nhật 2024-01-17)

Cập nhật 2024-01-17 - Đã thêm file STEP. Xin lỗi vì sự chậm trễ này, tôi cứ quên hoài. Tôi không có nhiều thời gian để chỉnh sửa, nên cứ tự nhiên mà remix nhé - Chỉ cần nhớ ghi công cho bản gốc là được.

Chúc mọi người vọc vạch vui vẻ!

Cập nhật 2023-02-18 - Đã thêm miếng đệm 0.5mm và 1mm cho đầu dò CR Touch. Hãy dùng các miếng đệm này để đưa đầu dò lại gần bed hơn nếu nó không kích hoạt trước khi đầu phun chạm vào bed. Điều chỉnh độ dài ốc vít khi cần.

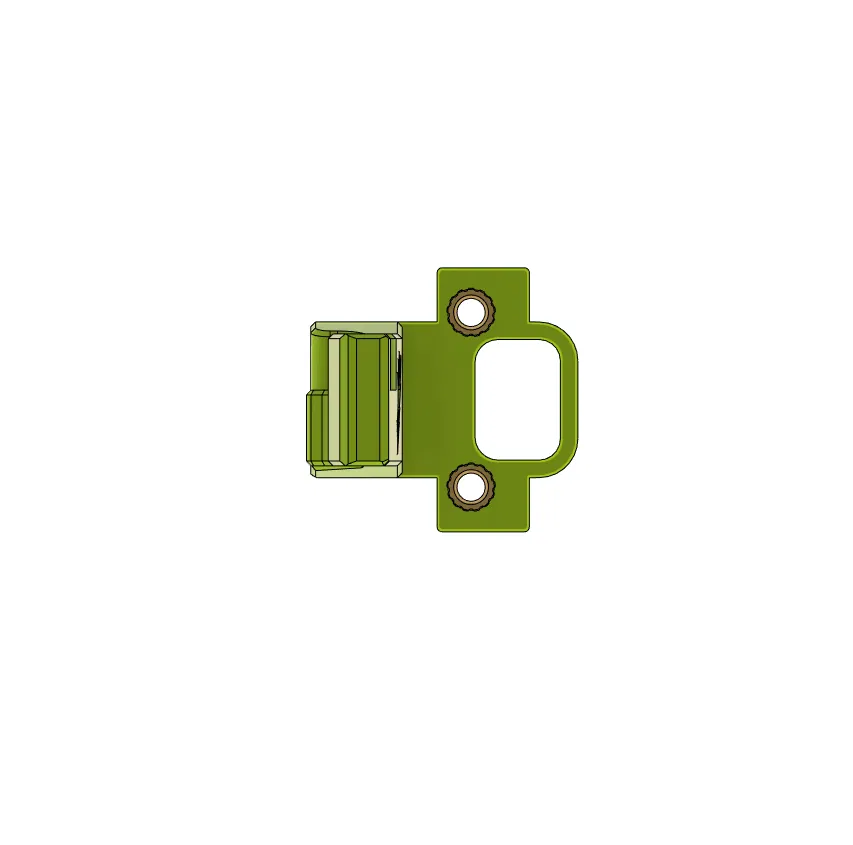

Cập nhật 2023-02-16 - Đã thêm một ngàm giữ đầu dò khác. Ngàm này có độ lệch để tránh vỏ motor trục X trên Ender3 v2 nguyên bản. Hãy dùng file có độ lệch này, nếu bạn chưa sửa đổi endstop trục X hoặc vỏ motor. Khoảng trống là khoảng 4mm.

Sau khi tôi làm ngàm Afterburner khoảng một năm trước, cái mà cũng tích hợp sẵn bộ đùn Orbiter v1.5, tôi quyết định làm lại từ đầu toàn bộ ý tưởng này cho Stealthburner với bộ đùn clockworks 2.

Tôi đã nghĩ ra cái này. Tôi đã cố gắng giữ không gian cần thiết cho trục Y ở mức tối thiểu. Đây là điều tôi thấy nhiều ở các giải pháp khác, làm hạn chế kích thước in sau khi lắp đặt.

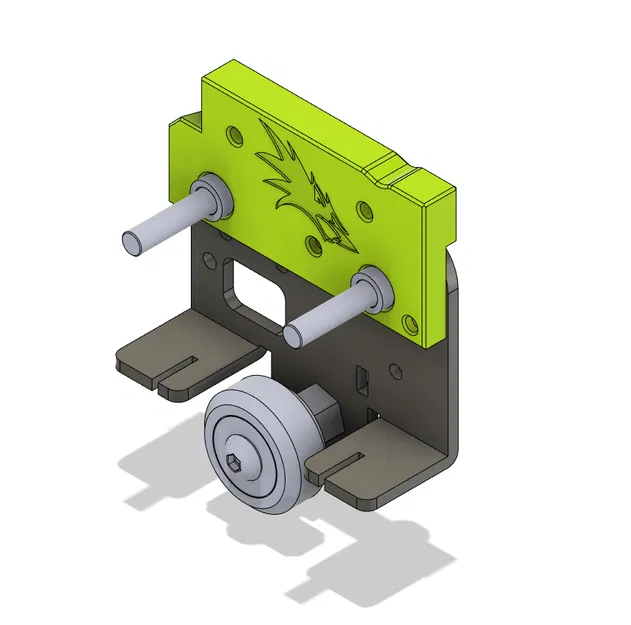

Khi lắp ráp, hãy làm theo hướng dẫn của Voron Stealthburner và thay thế ngàm carriage bằng cụm adapter này.

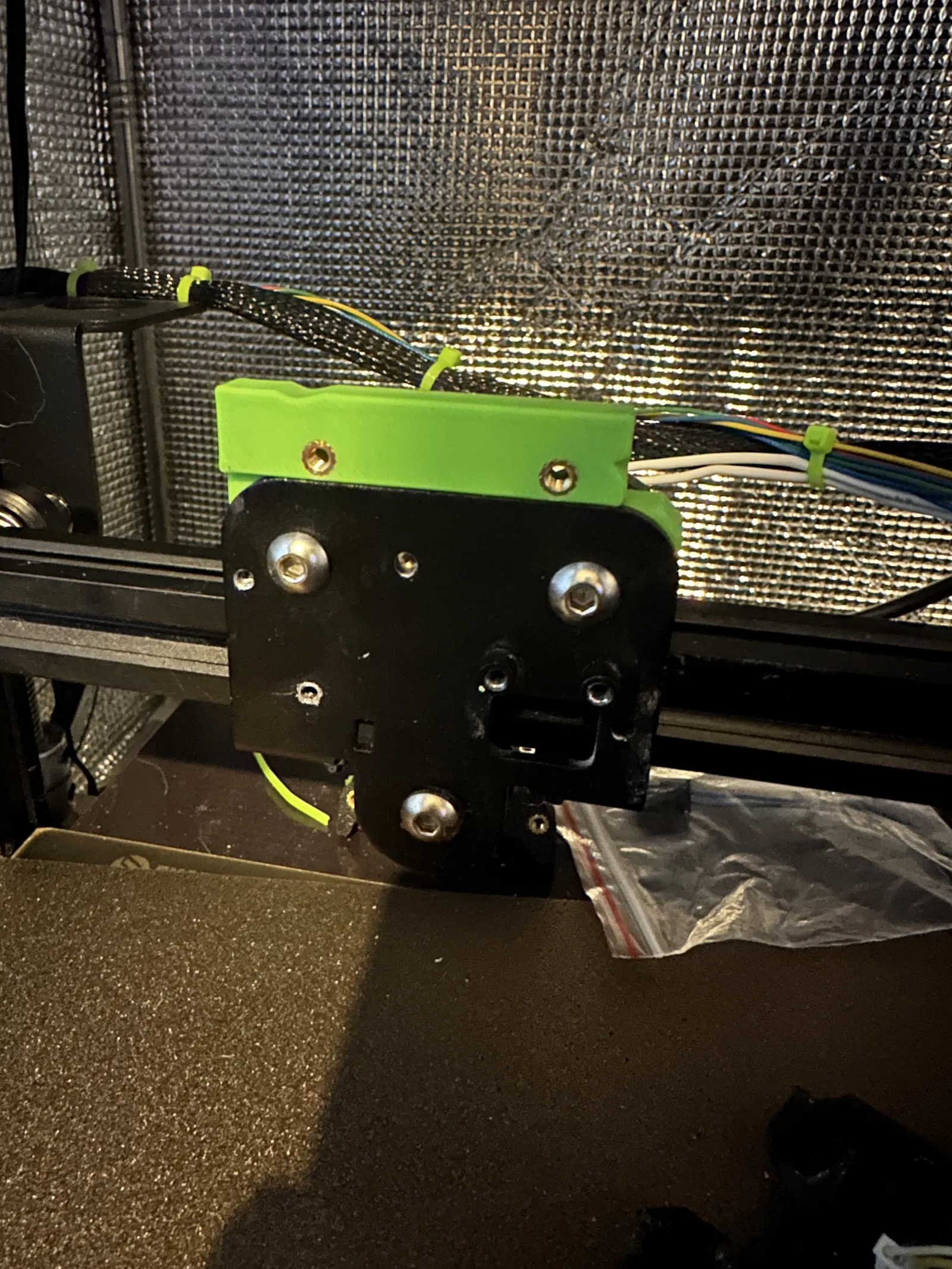

Tôi đã in và lắp thử trên Ender3v2 của mình, nhưng đang chờ các bộ phận khác để thực sự kiểm tra. Sau khi kiểm tra xong, tôi cũng sẽ cung cấp thông tin về độ lệch đầu dò và bất kỳ thông tin hữu ích nào khác liên quan đến phần mềm.

Cài đặt in

Tôi đã làm theo các hướng dẫn của Voron:

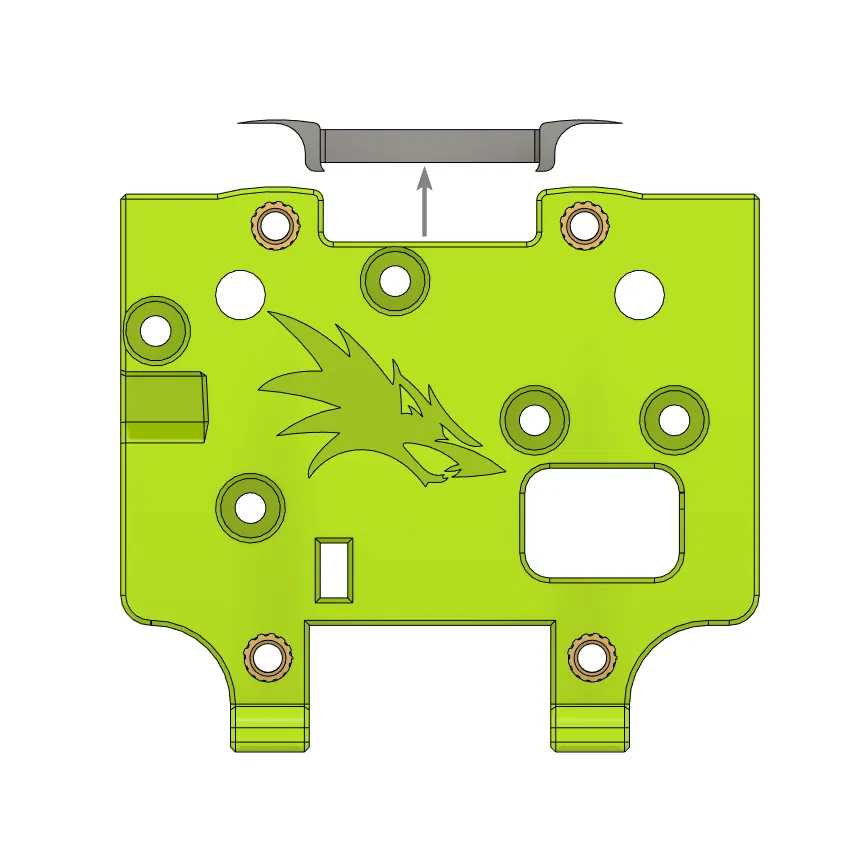

Chiều rộng đầu phun 0.4mm (ép buộc) Chiều cao lớp 0.2mm 4 lớp tường 5 lớp trên/dưới 40% infill Không cần support (Có support tích hợp sẵn ở mặt trước của adapter plate, dễ dàng gỡ ra sau khi in).

Vì đây là bộ phận của Voron (gần như vậy), nên chúng được thiết kế để in bằng ABS, tuy nhiên, in bằng PETG cũng sẽ hoạt động tốt.

Danh sách vật liệu (BOM)

10

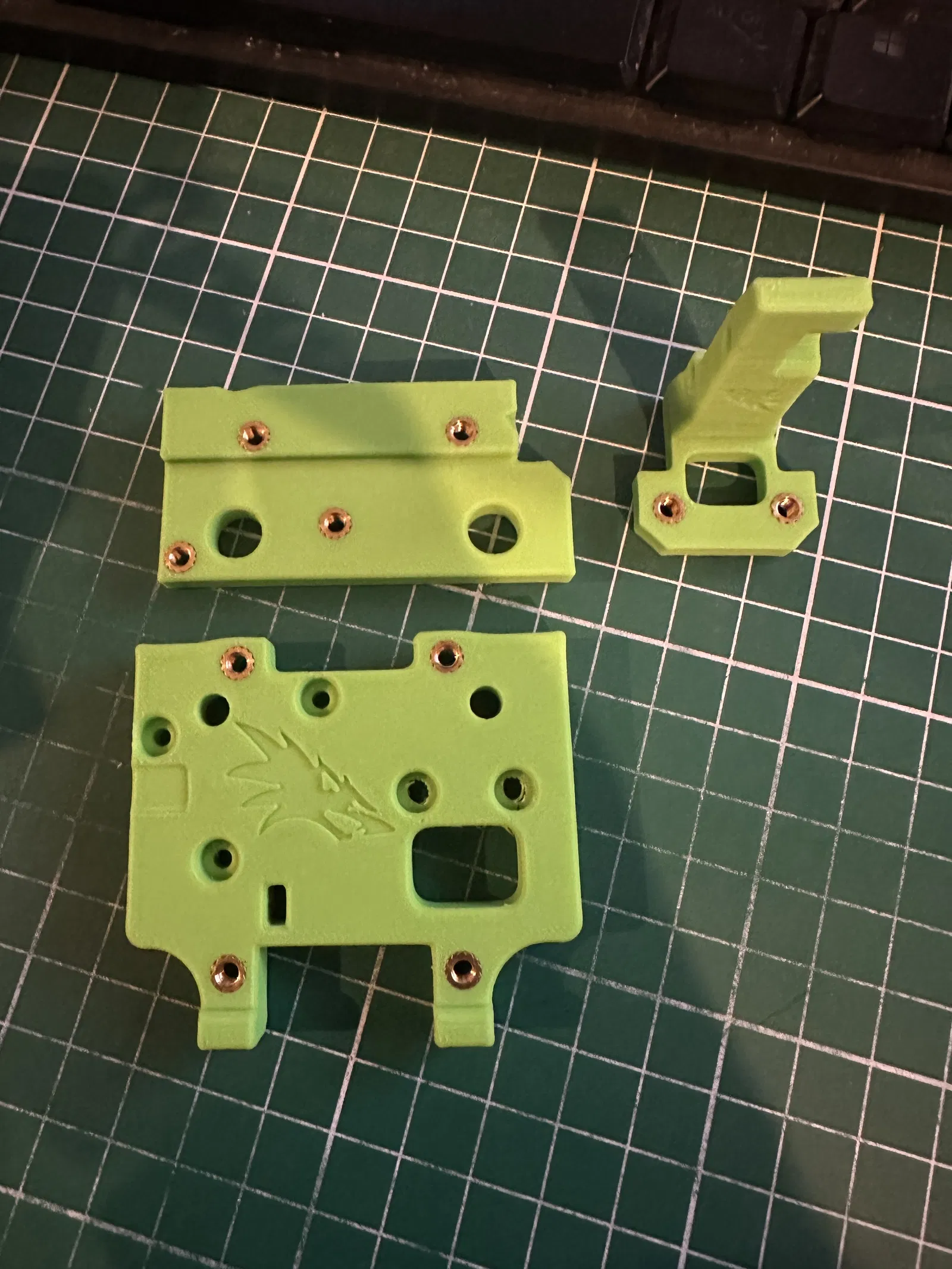

chốt nhiệt ren M3

5

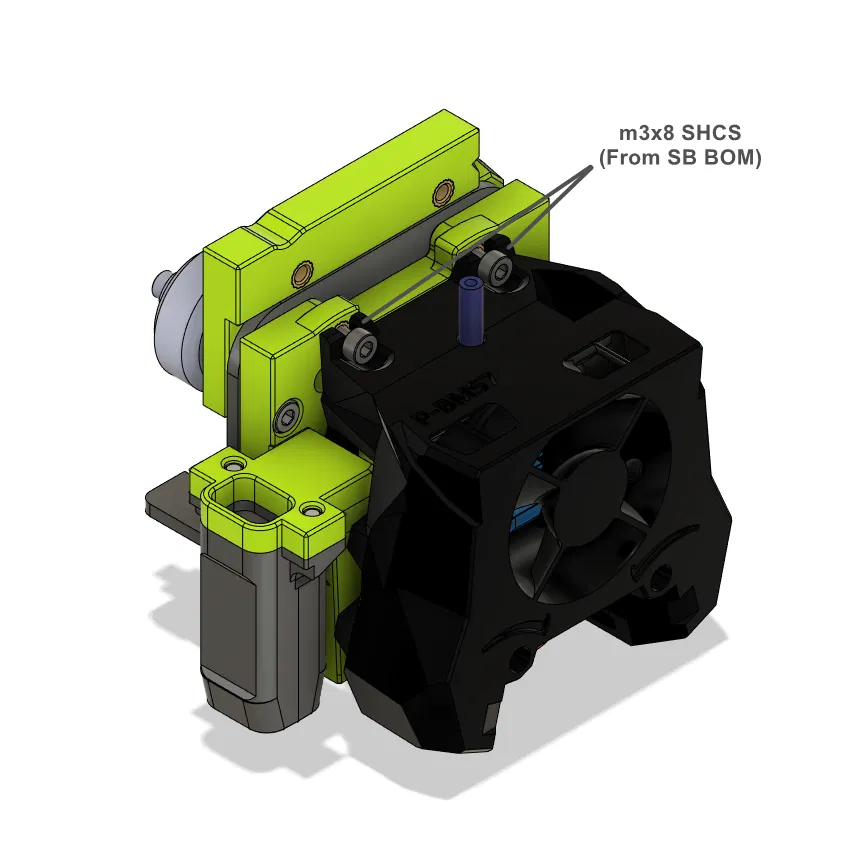

ốc lục giác chìm DIN 912 M3 x 8 (2 cái lấy từ BOM của Stealthburner)

4

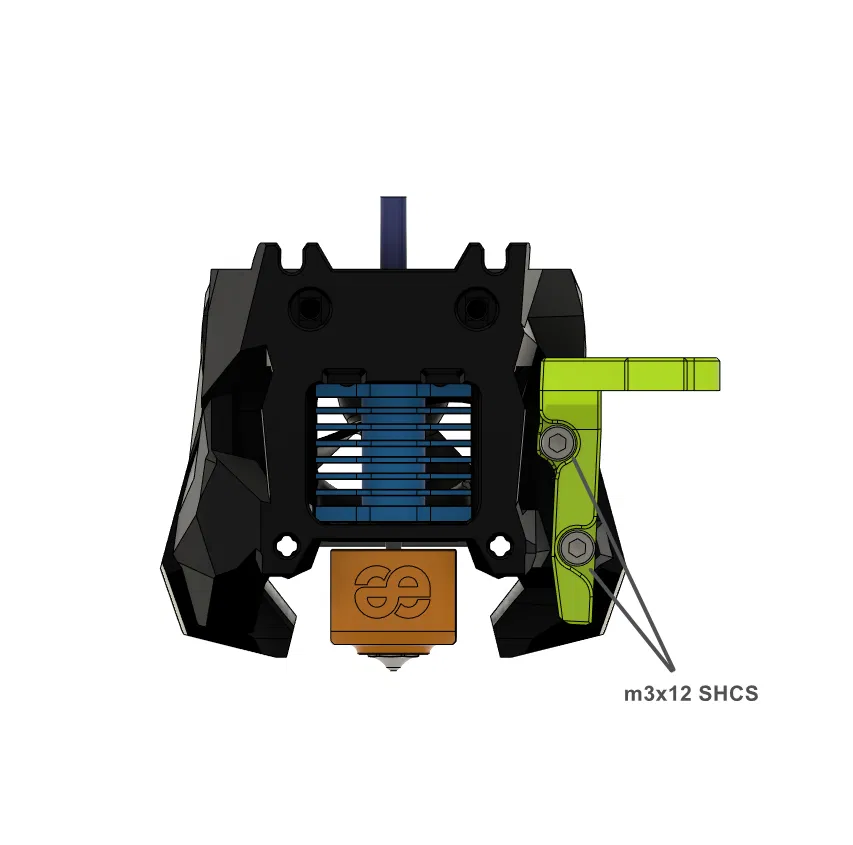

ốc lục giác chìm DIN 912 M3 x 12

2

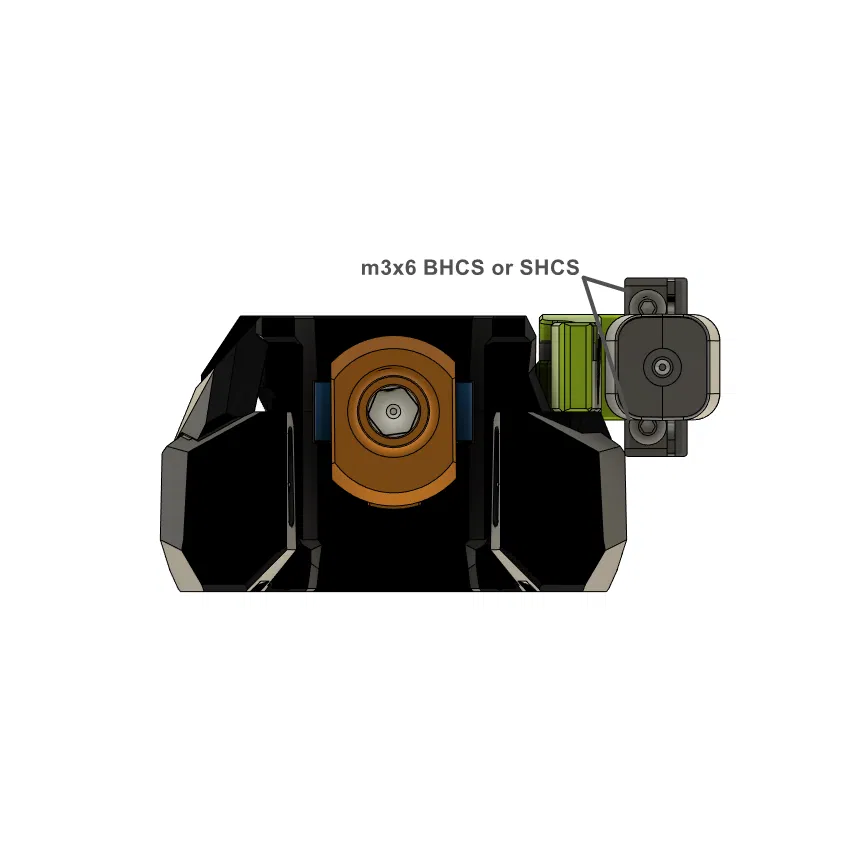

ốc lục giác chìm DIN 912 M3 x 6 (có thể dùng ốc của CR / BL Touch, nếu là M3)

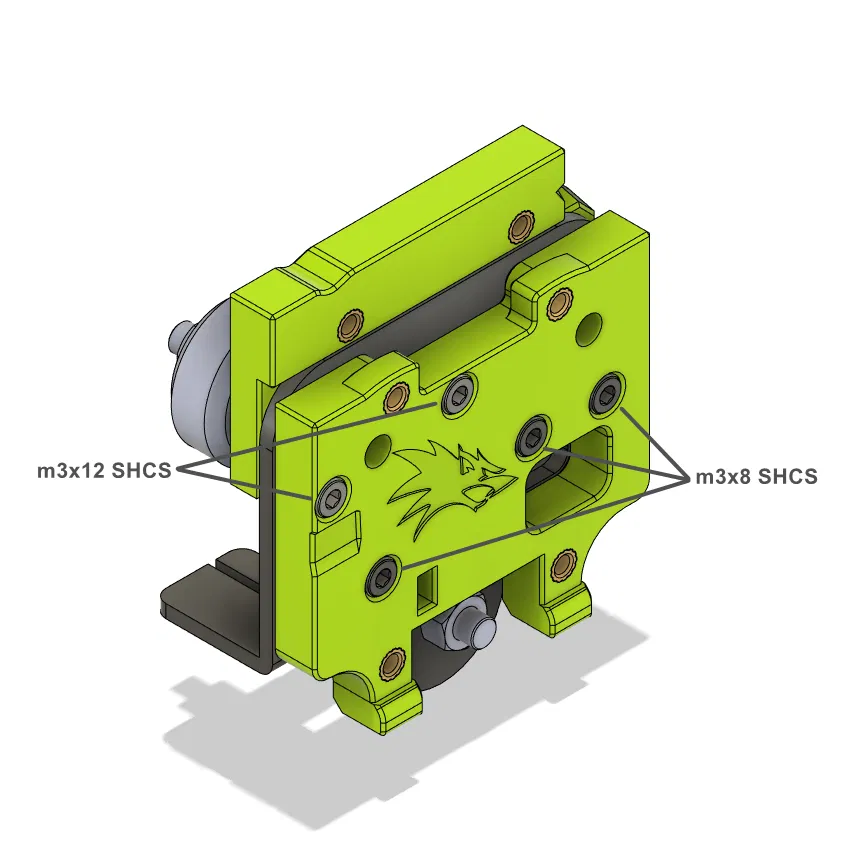

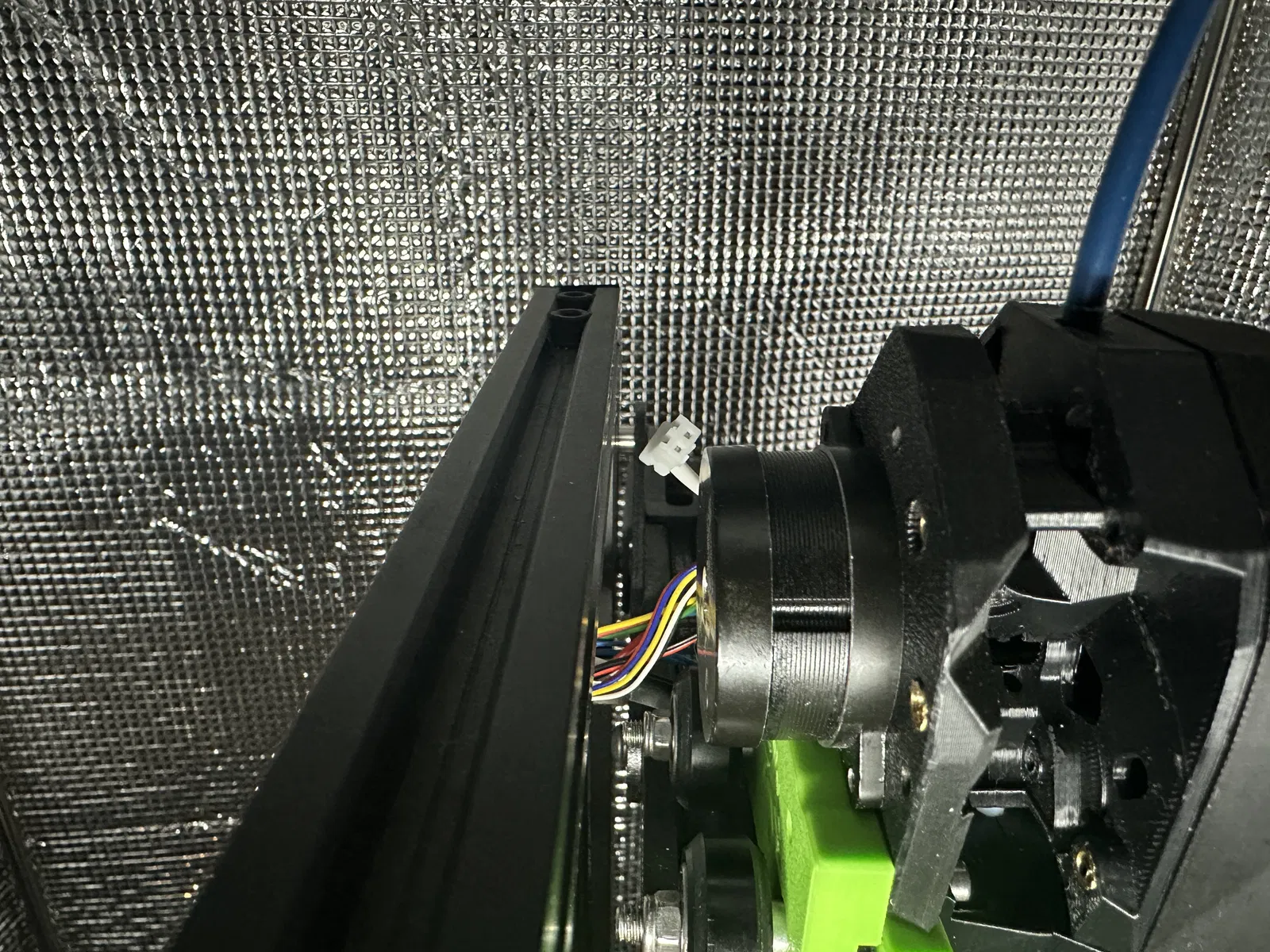

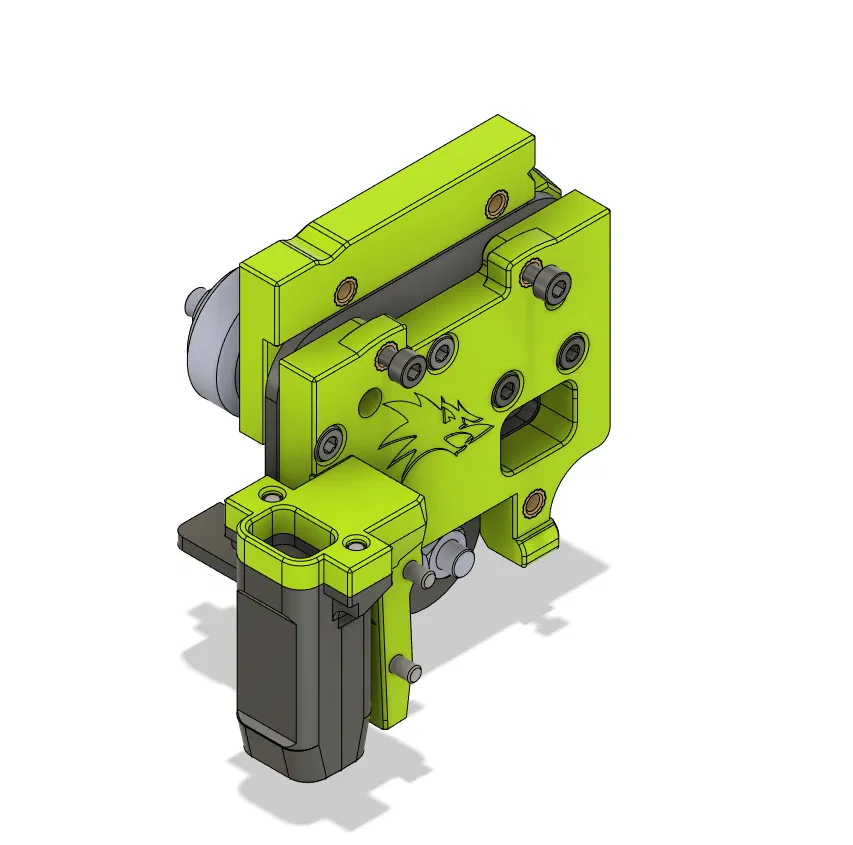

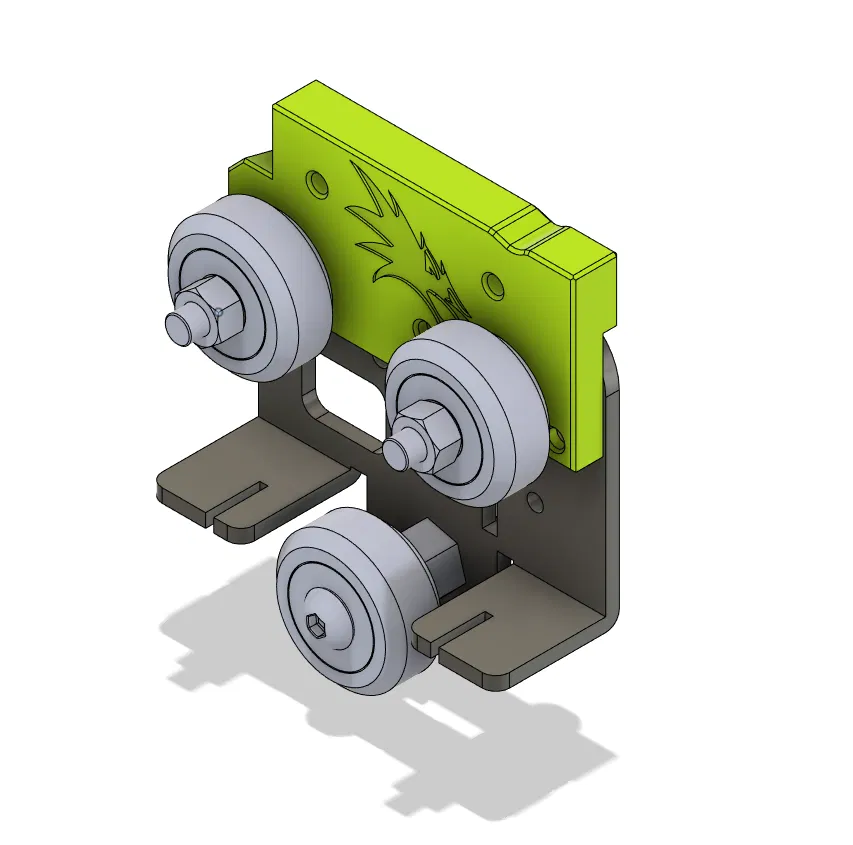

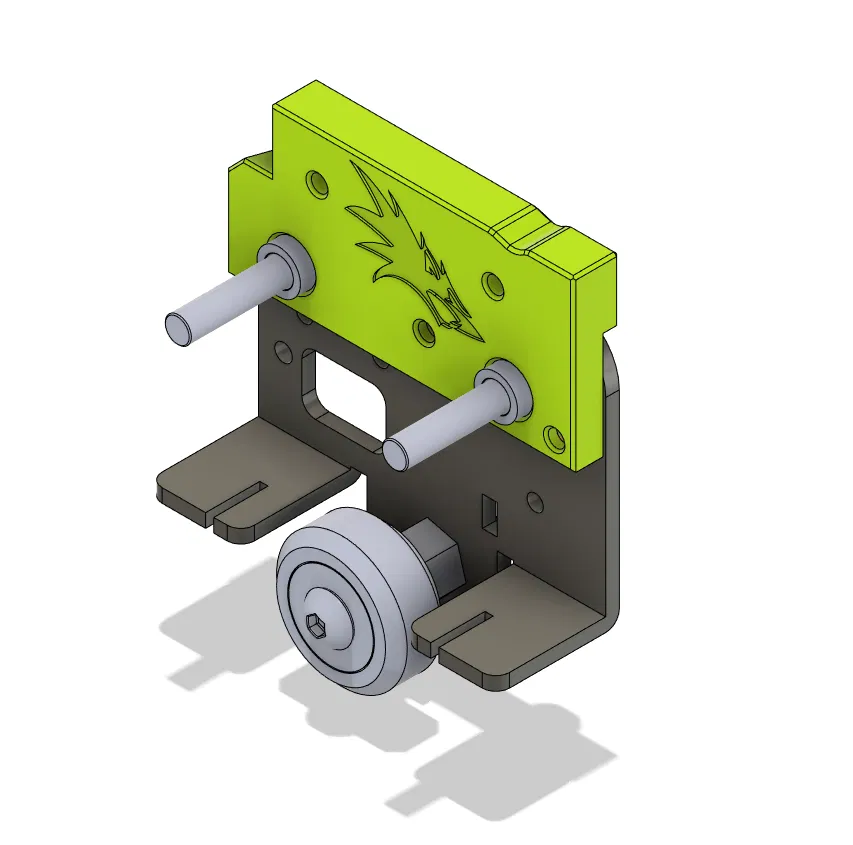

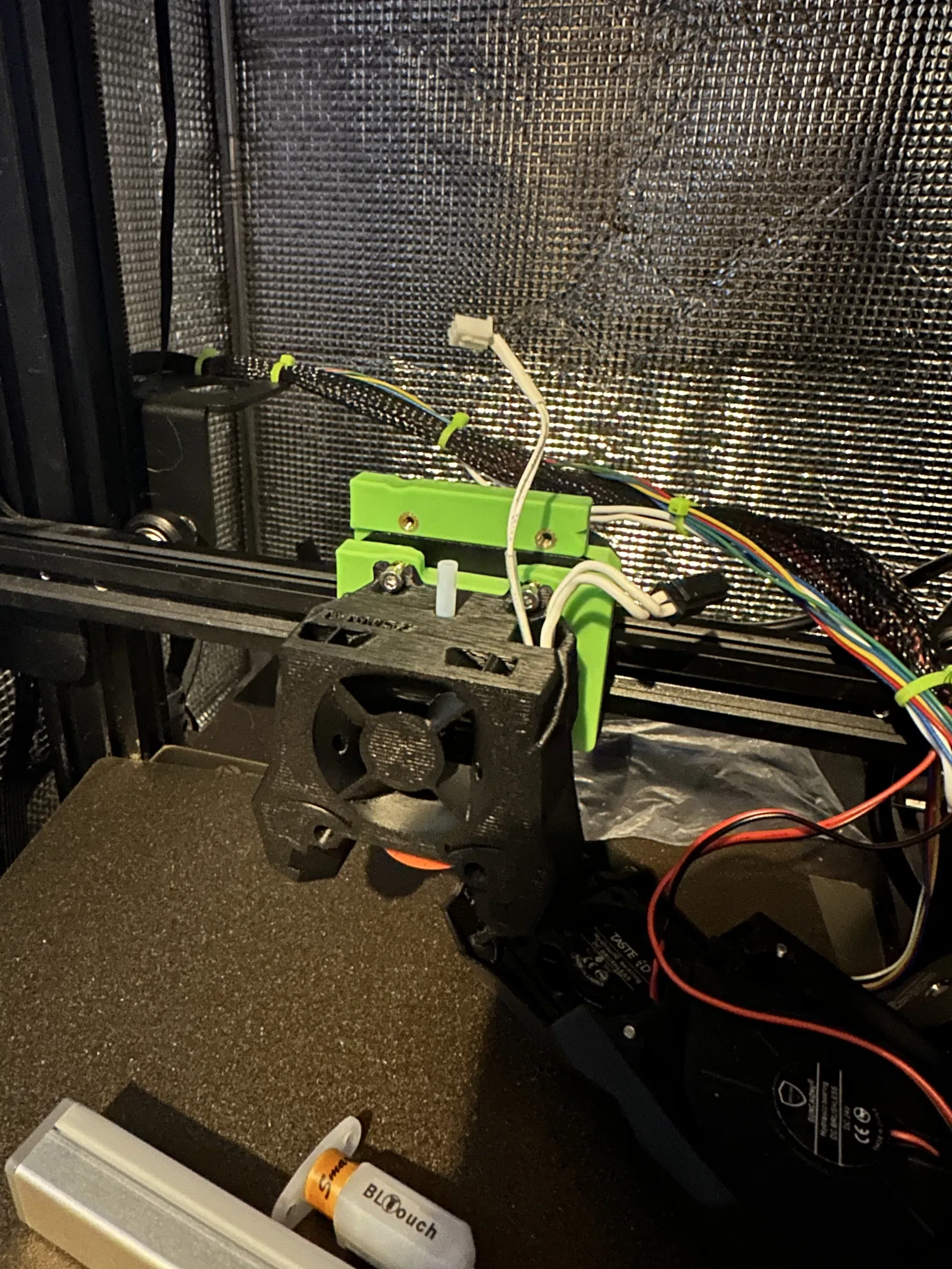

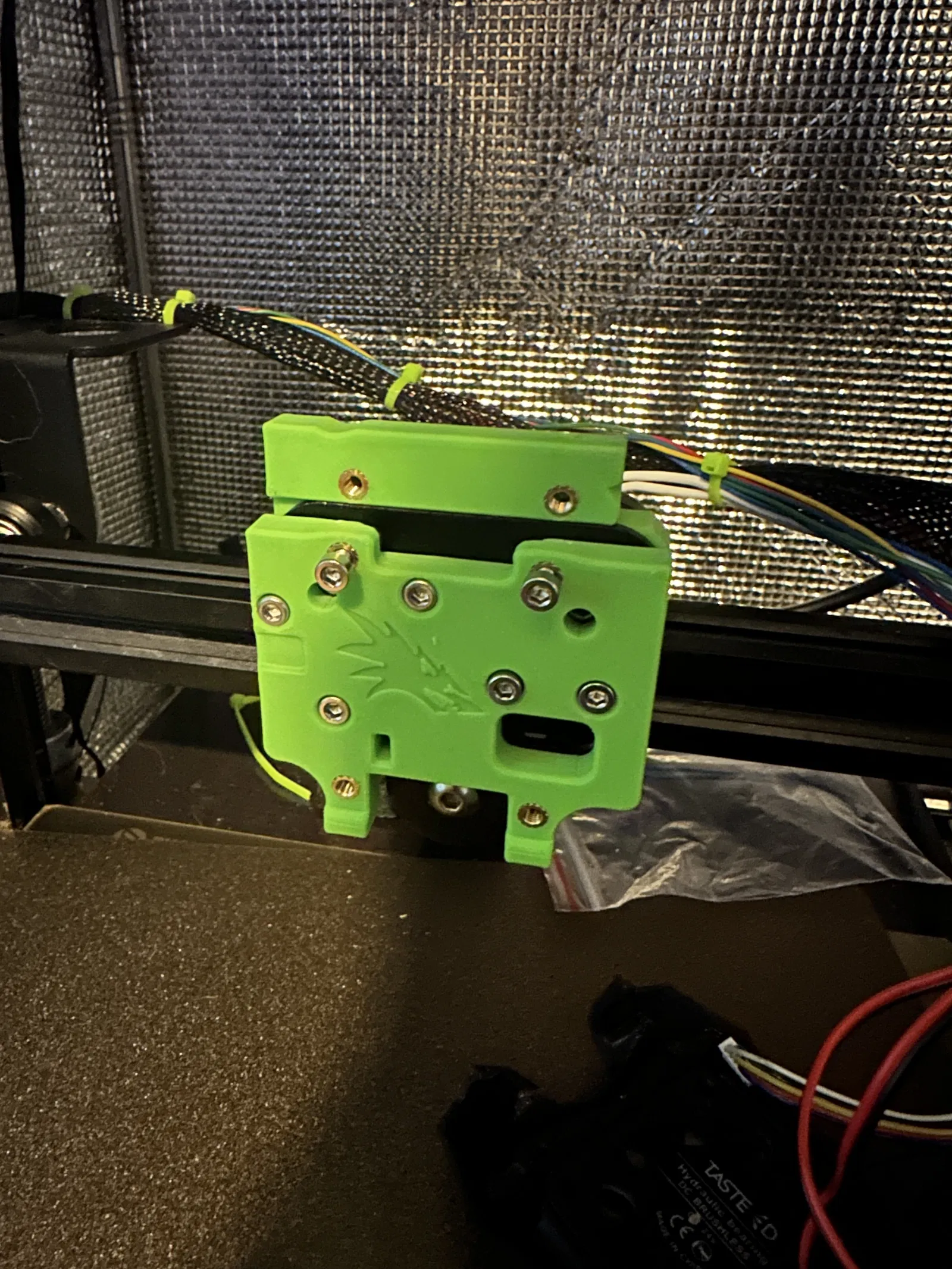

Làm theo hình ảnh để lắp ráp. Có đủ khoảng trống giữa motor trục X và thanh nhôm phía trên của máy in để không gặp vấn đề (xem ảnh cuối). Tuy nhiên, nếu bạn muốn sử dụng dây dẫn cáp (drag chain), bạn có thể muốn giới hạn chiều cao in của mình.

Sẽ sớm được tải lên github theo hướng dẫn của Voron.
