Tấm Adapter Voron Afterburner/Stealthburner cho Ender 3 v2 / Orbiter v1.5

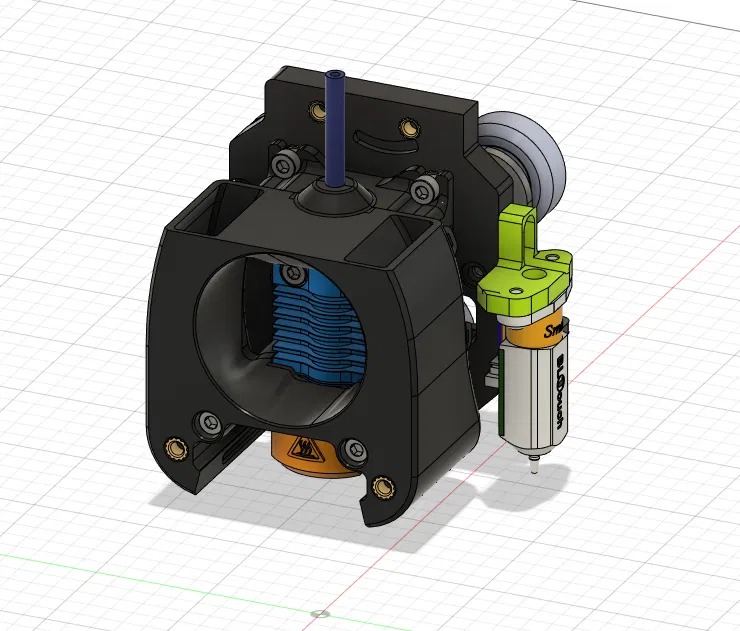

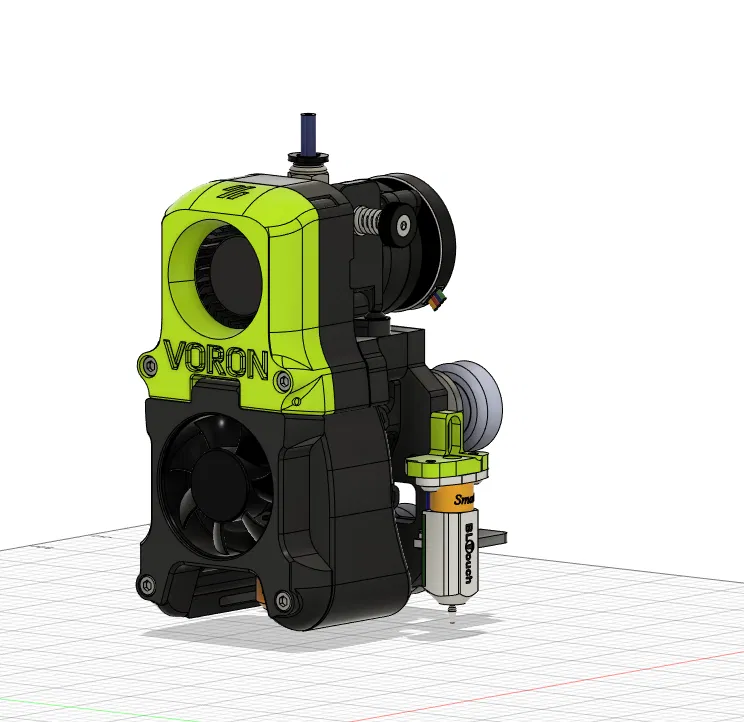

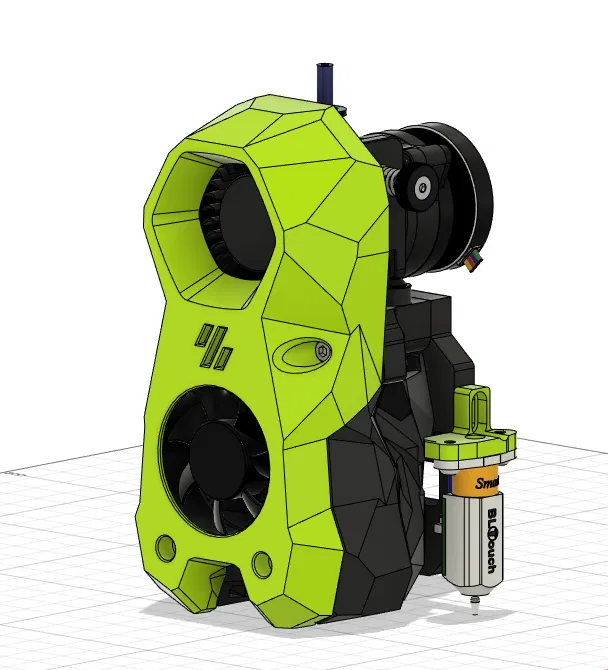

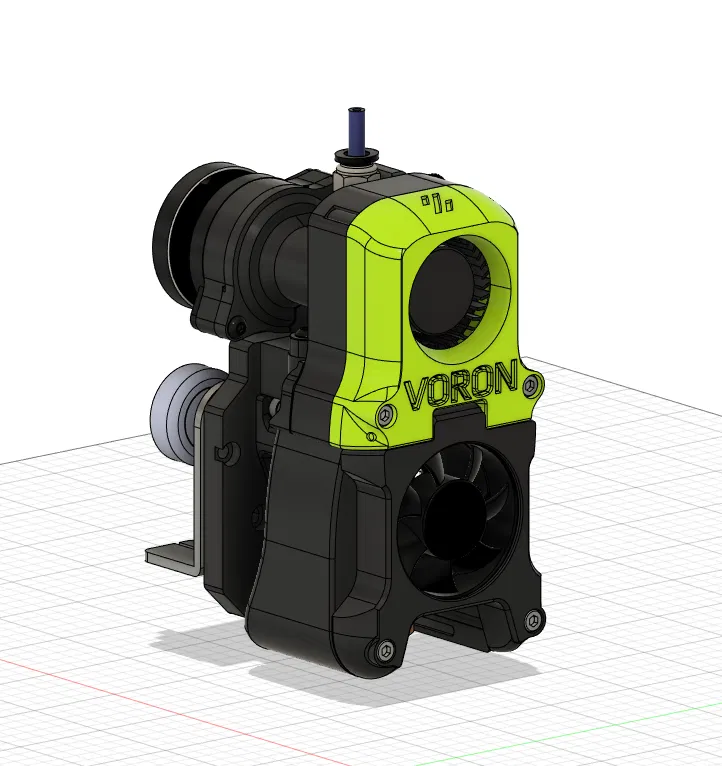

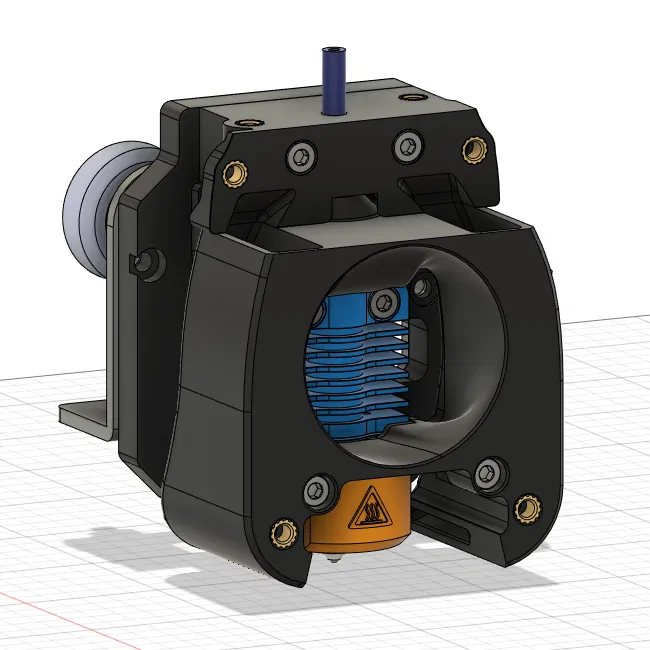

Cập nhật 2022-12-29 - Đã thử lắp ráp ảo nhanh trong fusion360. Nó cũng nên khớp với Voron Stealthburner. Chỉ cần in phần đầu công cụ và thân. Sử dụng 2x M3x16 cho phía trước-giữa thay vì 2x M3x25 trong hướng dẫn của Stealthburner. Nếu không, nó sẽ va vào bộ chuyển đổi Orbiter. Hiện đang trong quá trình in các bộ phận để lắp ráp thực tế, nhưng hiện tại tôi không có lý do gì để tin rằng nó sẽ không khớp. Xem thêm hình ảnh đính kèm để biết bản render 3D.

Bài đăng gốc - Một người trên reddit đã hỏi tôi về một bài đăng cũ một năm trước xem tôi có thể chia sẻ tệp của mình cho Voron Afterburner, gắn trên bảng giữ zin của Ender 3 v2 và bộ đùn Orbiter v1.5 hay không. Nó cũng có giá đỡ cho BLTouch, ban đầu tôi định thiết kế lại để làm cho nó mạnh hơn một chút (nó hơi mỏng manh), nhưng sau một năm nó vẫn hoạt động tốt. Vì vậy, tôi chưa bao giờ làm điều đó. Sử dụng tất cả các tệp STL Voron Afterburner gốc từ kho lưu trữ gốc. Ngoại trừ tấm adapter / motorplate và những gì cần thiết cho bộ đùn. Những thứ đó sẽ được cung cấp ở đây.

Khi tôi hiểu rõ hơn về Fusion 360, tôi cũng sẽ dọn dẹp các mô hình và phát hành trên github.

Tôi đã sử dụng cài đặt in được Voron khuyến nghị và vì tôi chưa thể (an toàn) in ABS, nên nó được làm bằng PETG. Chưa có dấu hiệu biến dạng hoặc hỏng hóc và đã chạy cái này từ tháng 9/10 năm 2021.

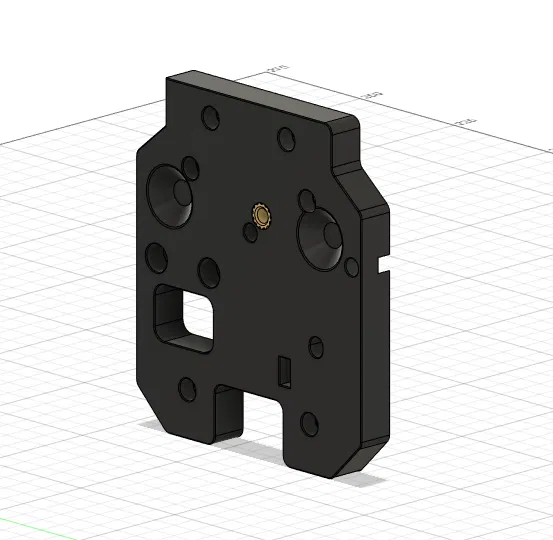

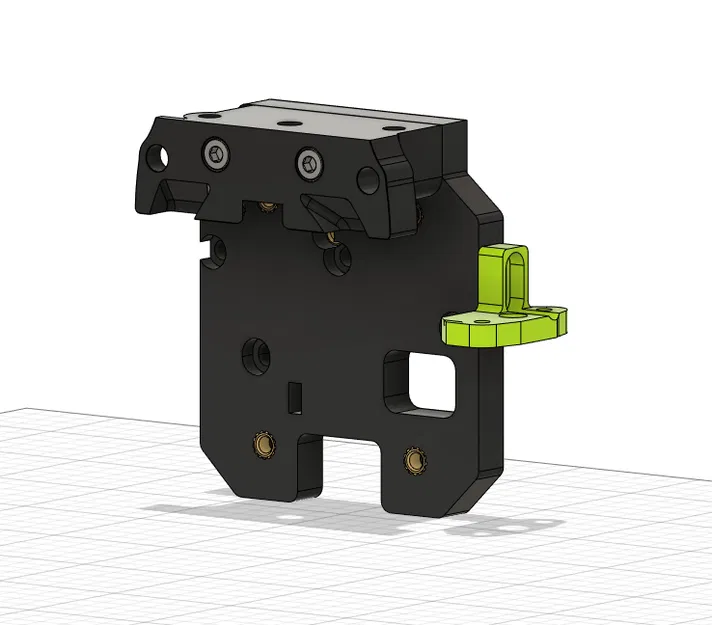

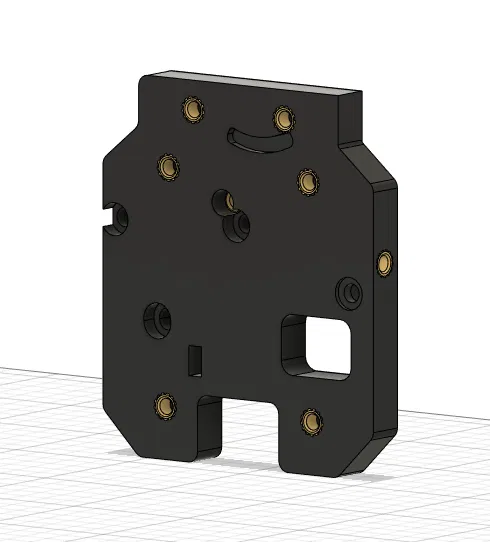

Các bộ phận in không cần hỗ trợ, nhưng cần một vài bộ phận chèn nhiệt (xem hình ảnh để biết vị trí).

Nếu có điểm nào chưa rõ, đừng ngần ngại liên hệ với tôi. Tôi sẽ đưa ra một số tài liệu và danh sách BOM tốt hơn cho việc này, nhưng tại thời điểm tải lên, tôi chưa có kế hoạch làm bất kỳ điều gì trong số đó. Chỉ là giúp đỡ một người làm cùng.

Tất cả hình ảnh được đăng là dành cho Ender 3 v2. Mặc dù cũng có các lỗ lắp cho Ender 3 Pro, nhưng điều này không được thể hiện rõ ràng trong hình ảnh. Vì vậy, hãy đảm bảo bạn lắp thử trước khi lắp tất cả các bộ phận chèn nhiệt.

Độ lệch BLTouch của tôi trong klipper: x_offset: 39 y_offset: 13
