Giá đỡ Webcam Module cho Anycubic Kobra 2 Series

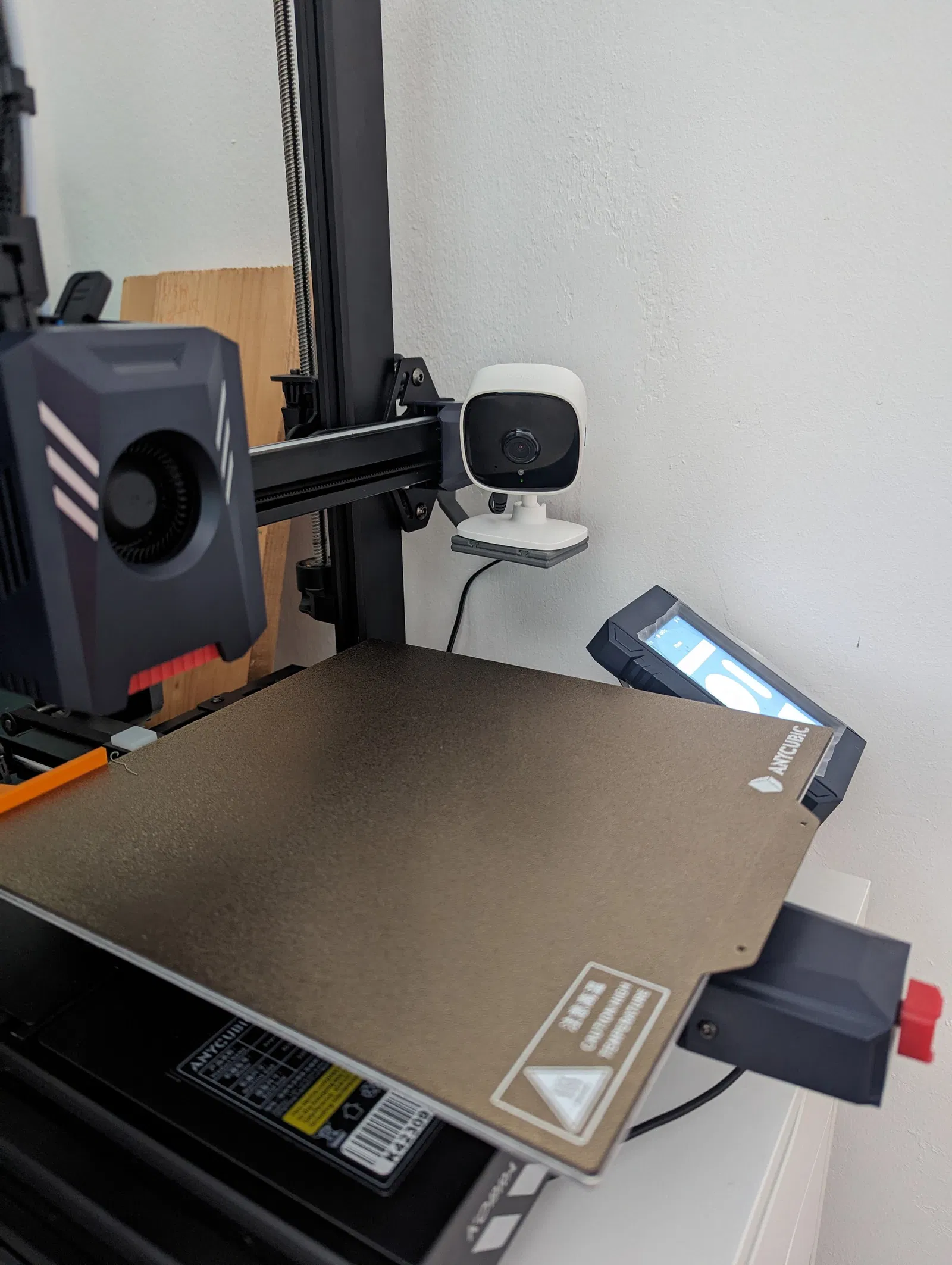

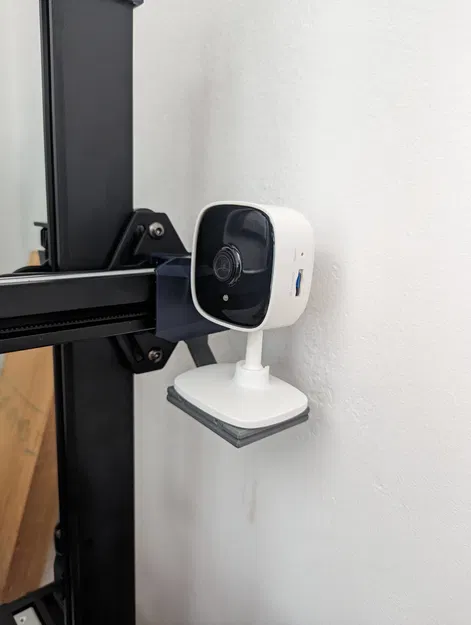

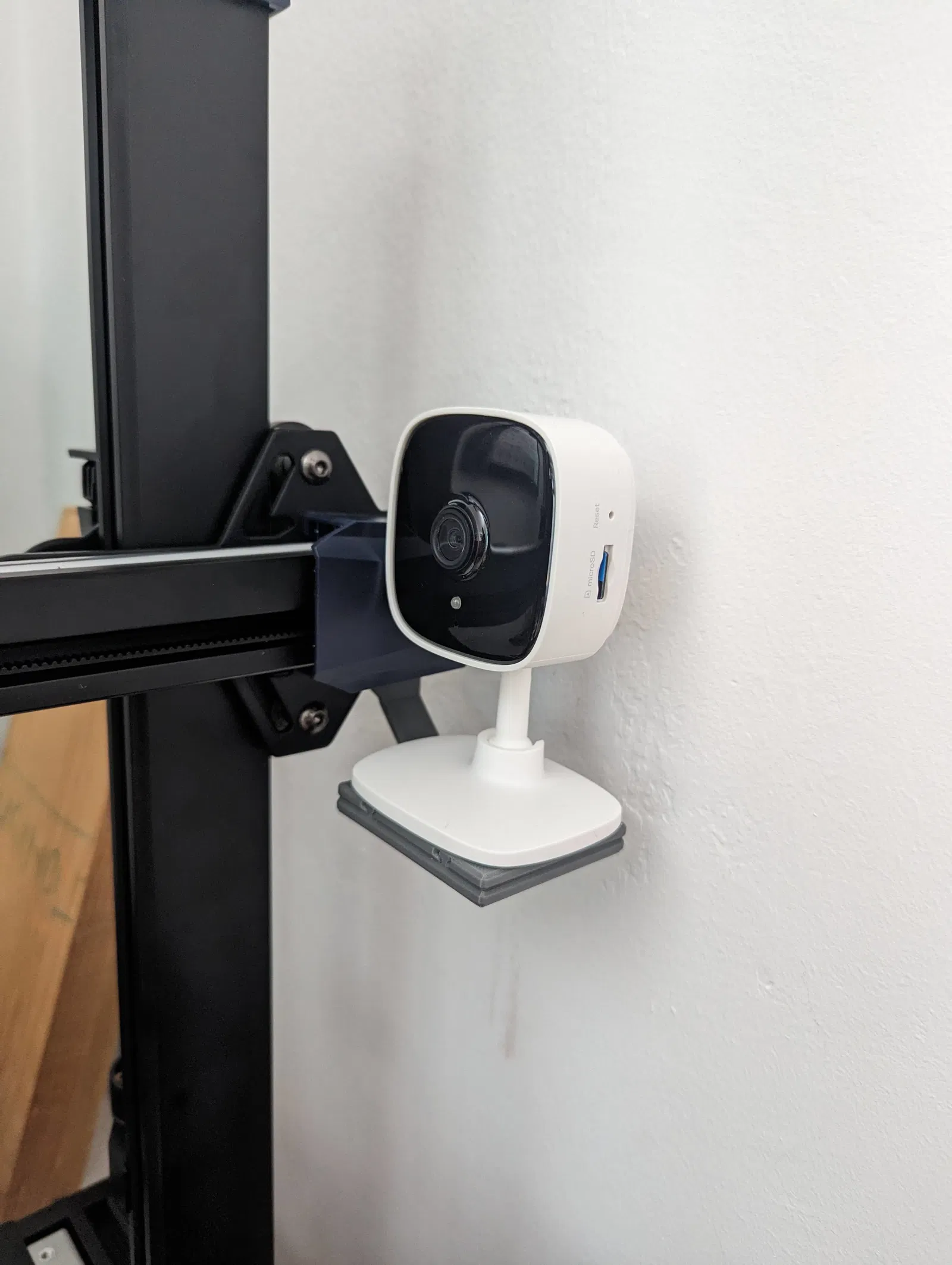

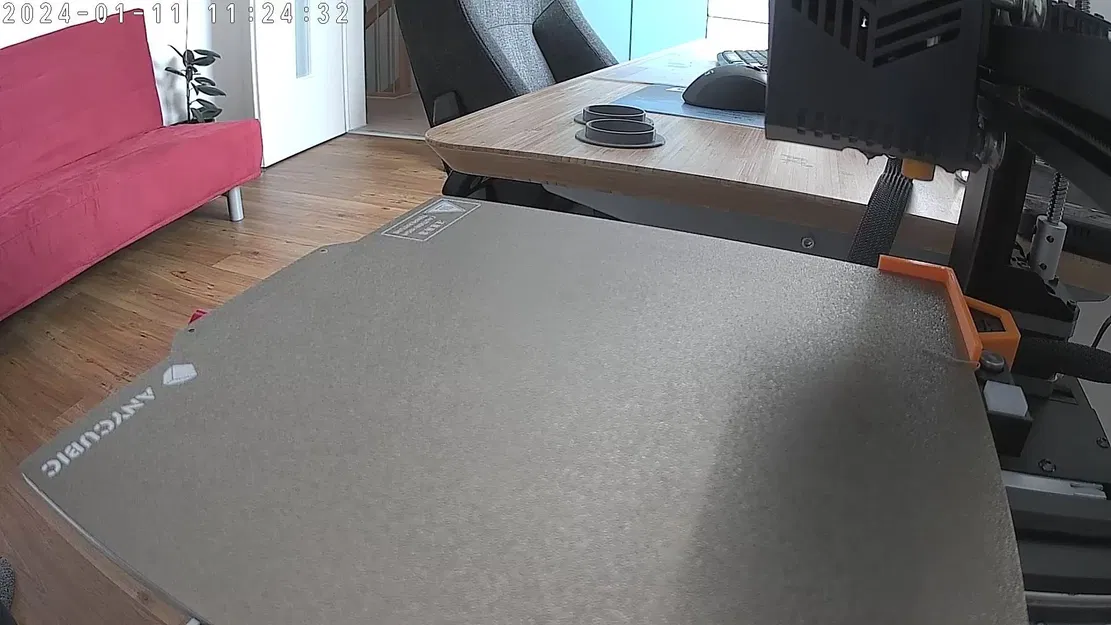

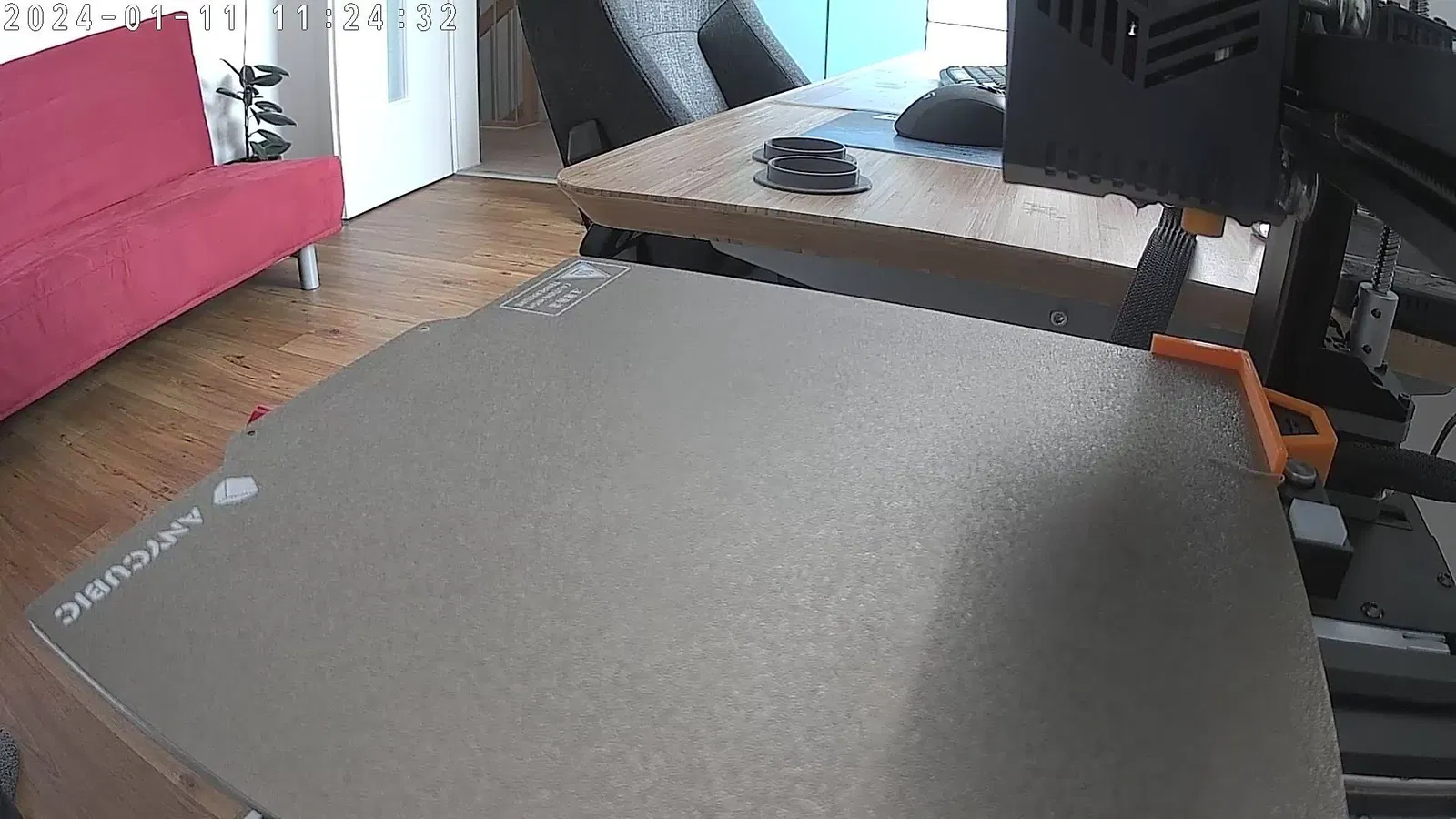

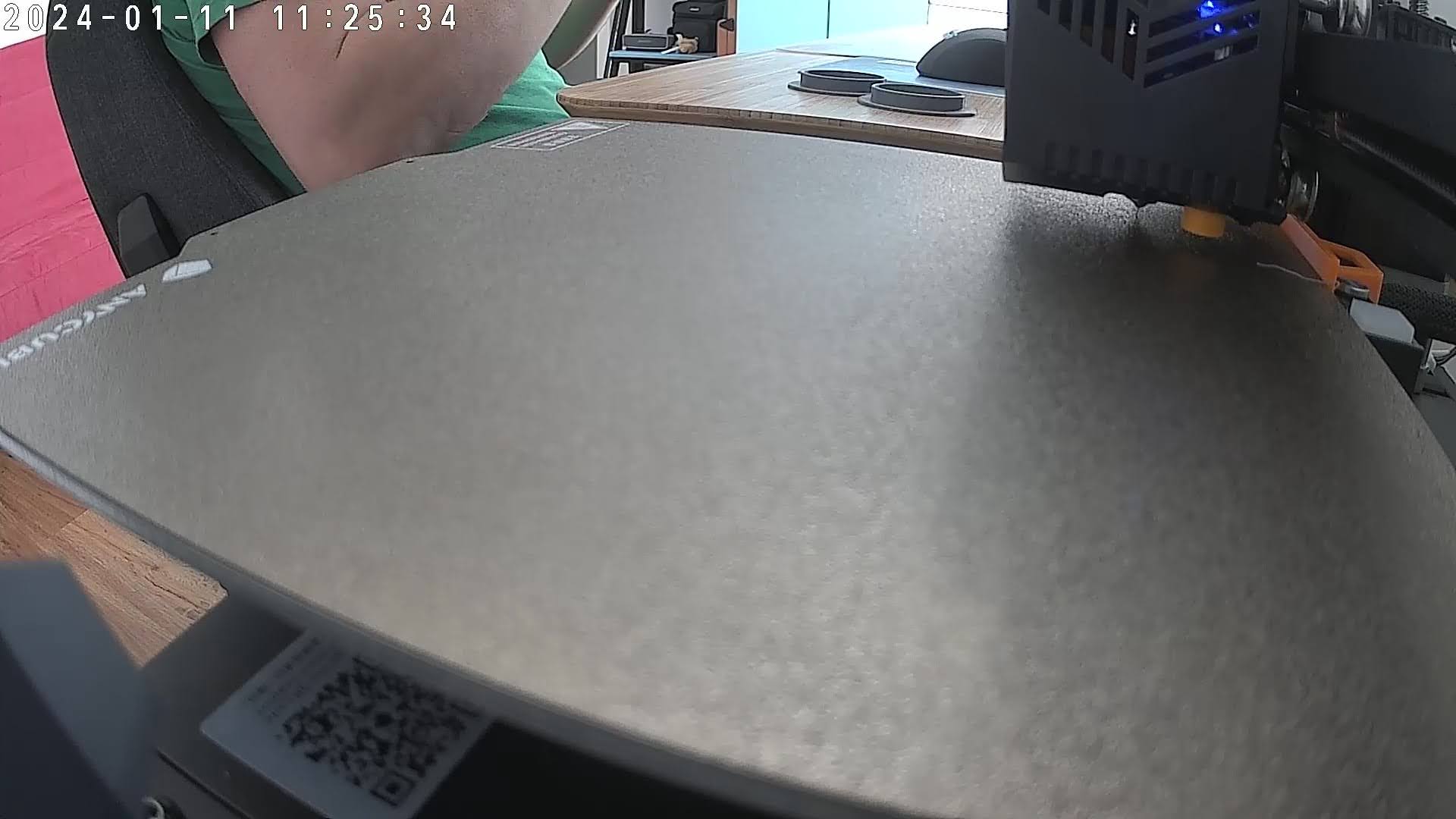

Đây là một cái mount gắn camera gắn vô trục X của dòng máy Anycubic Kobra 2. Kiểu này thì camera lúc nào cũng ở cùng một độ cao tương đối với đầu in.

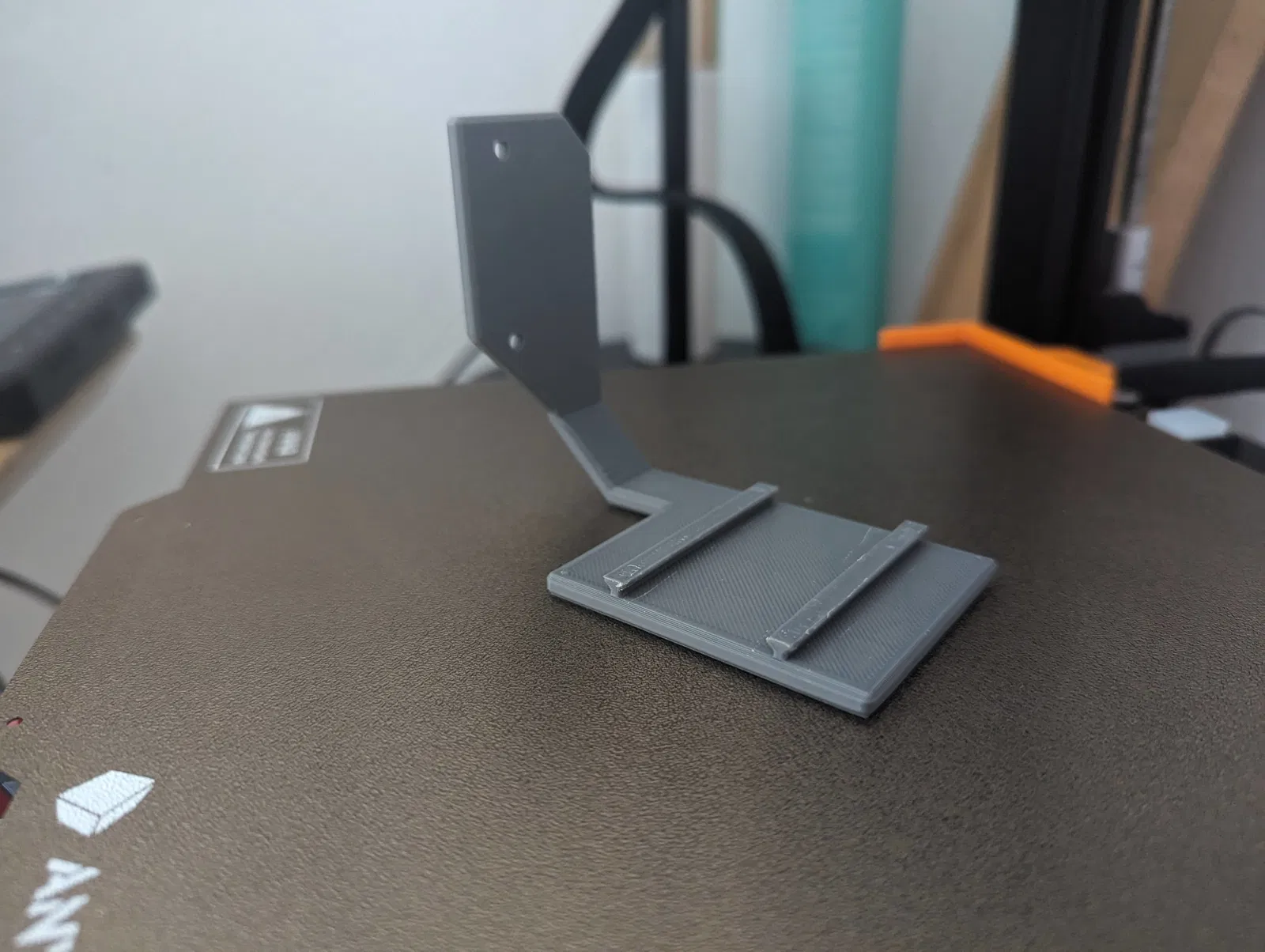

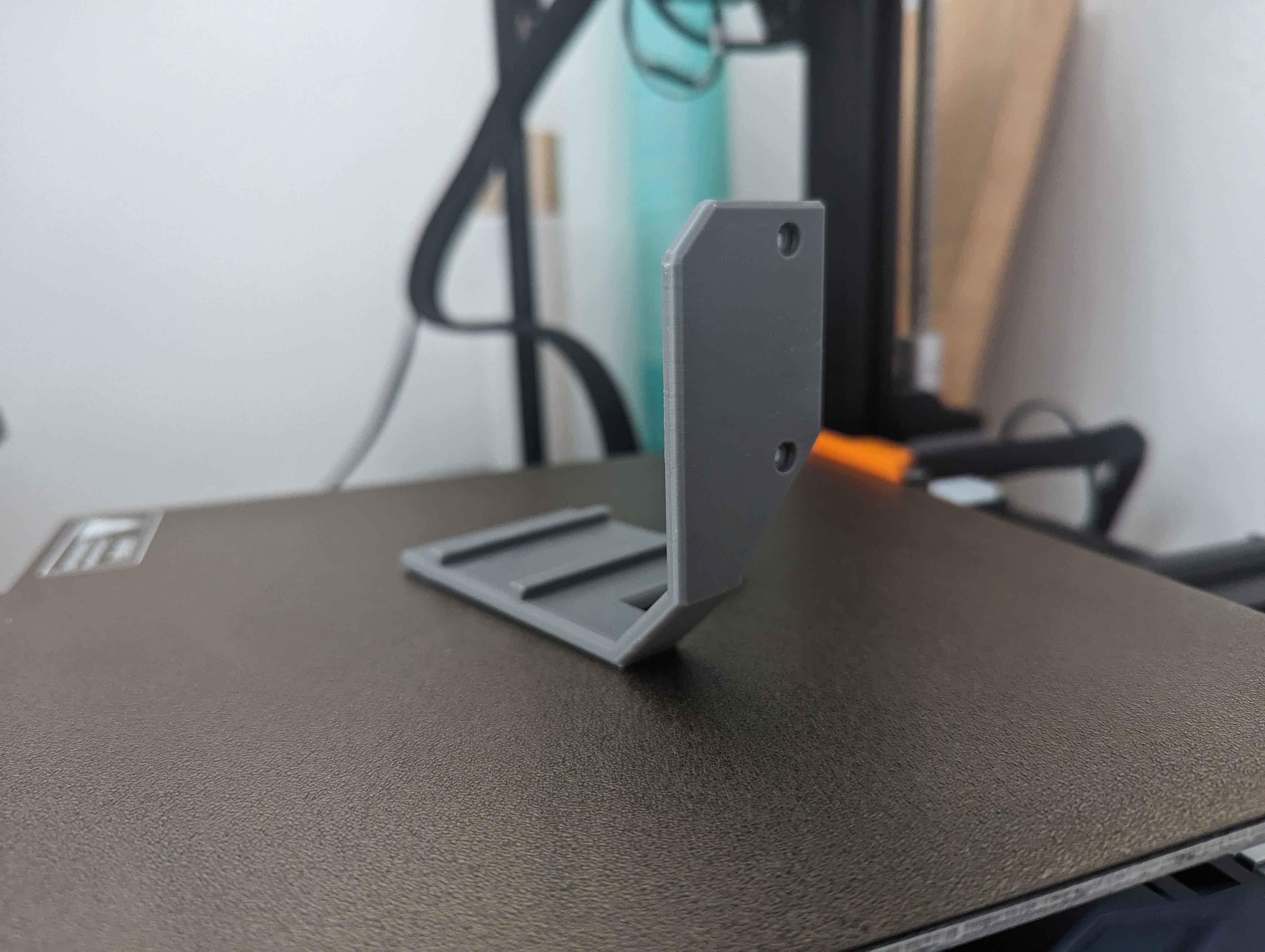

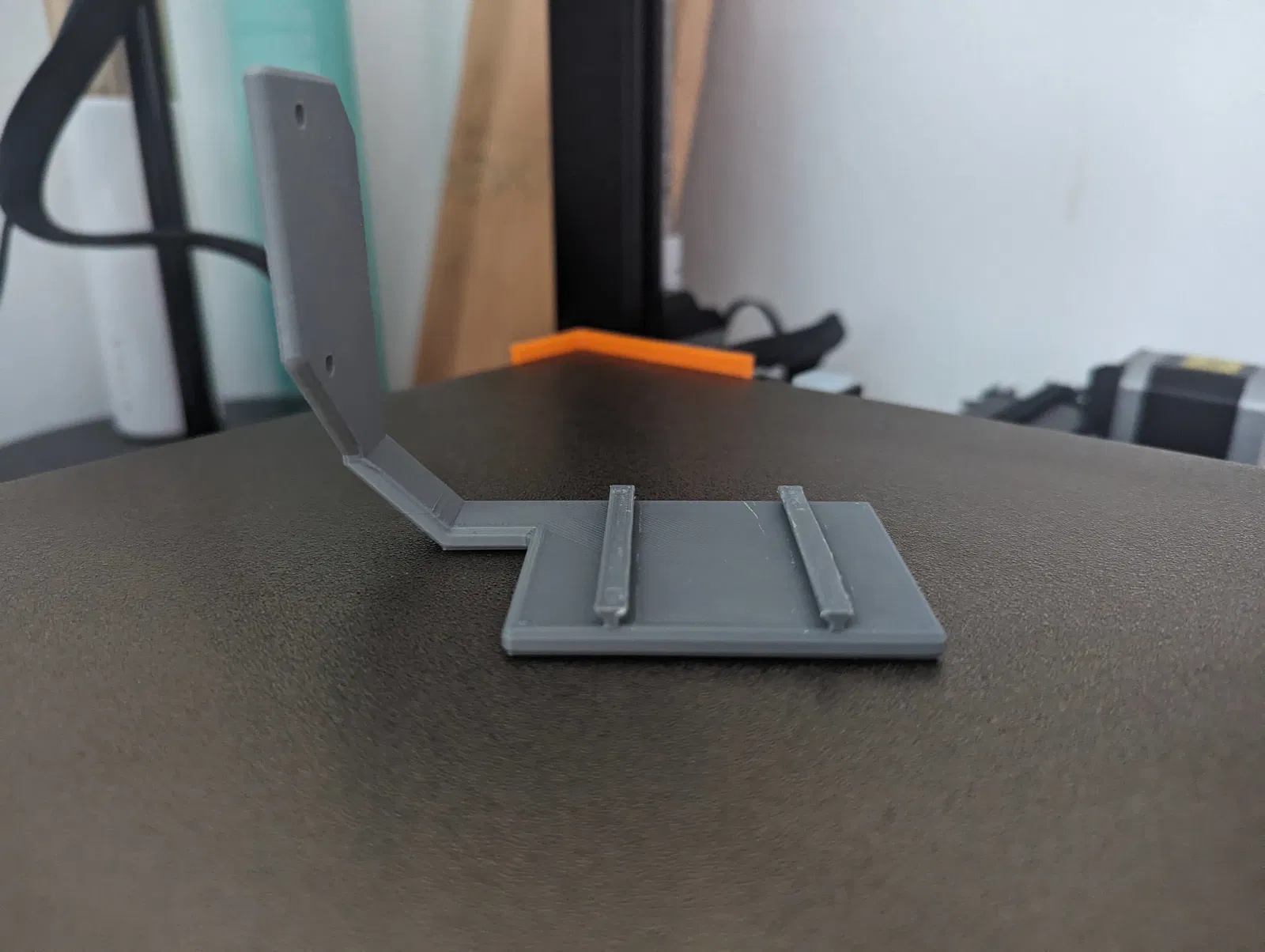

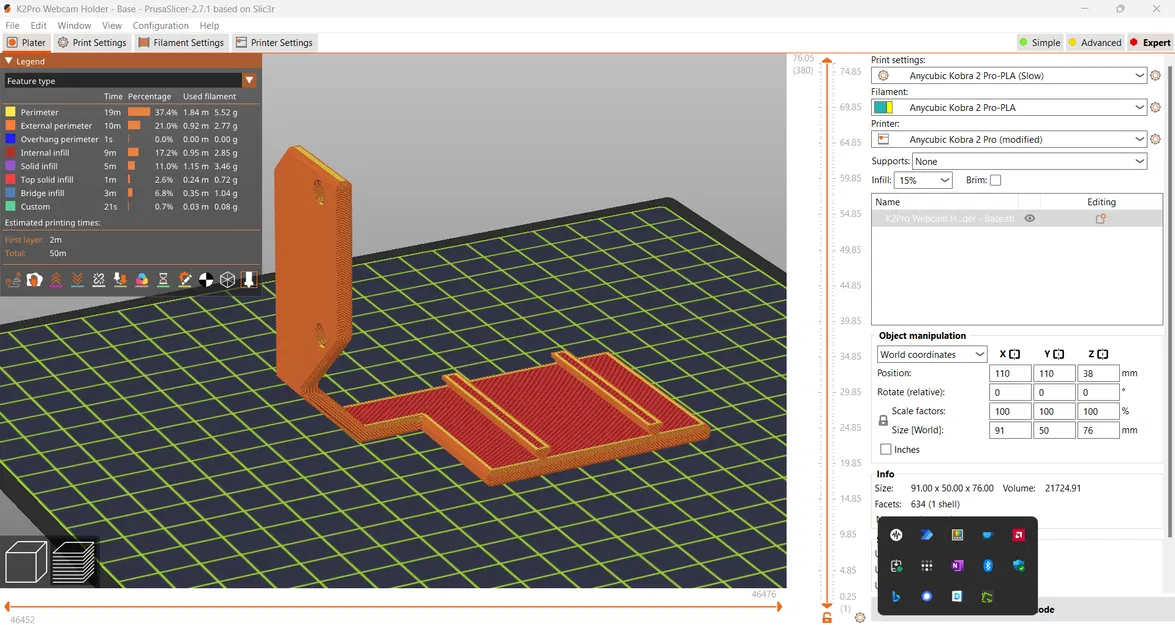

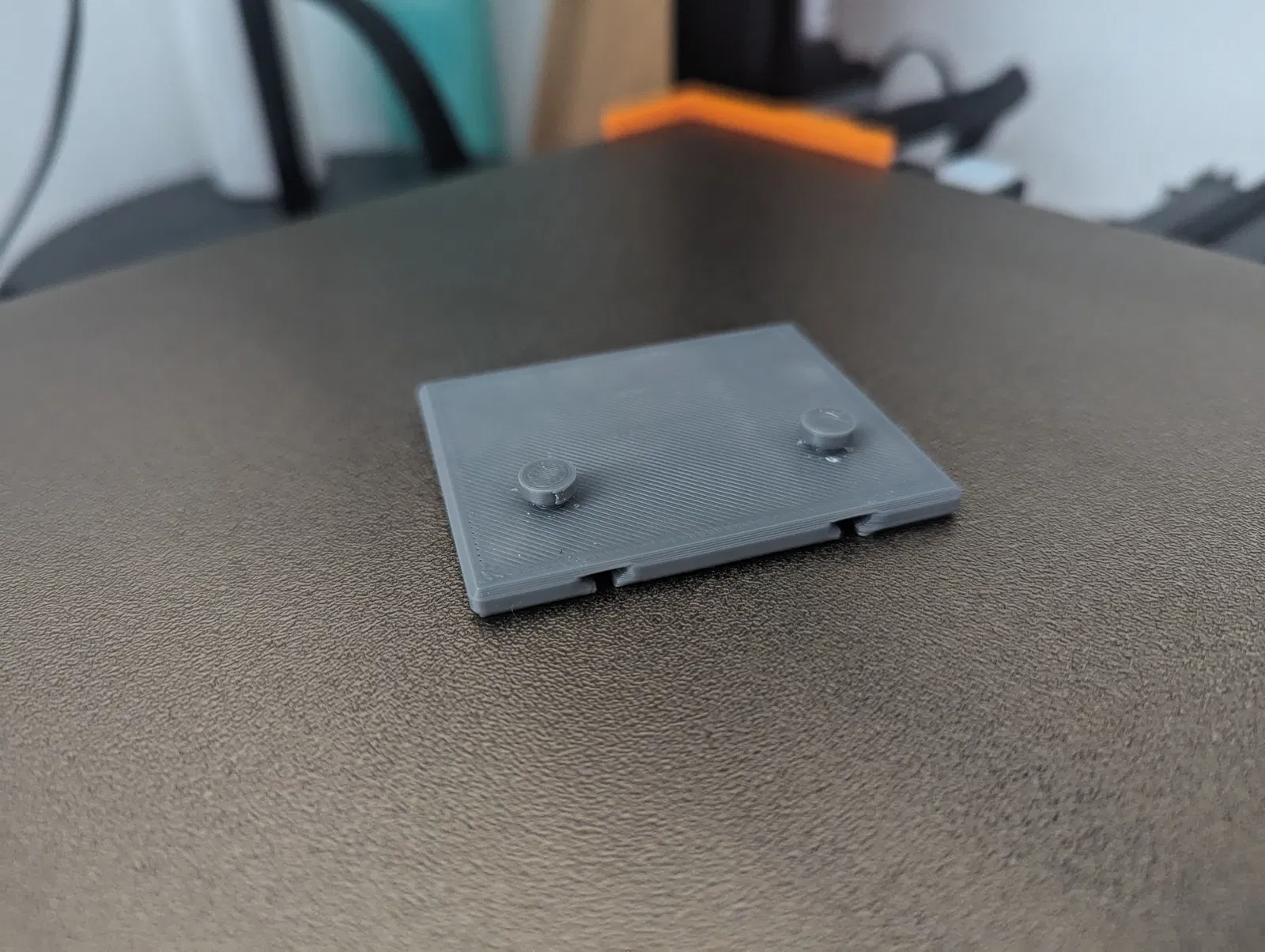

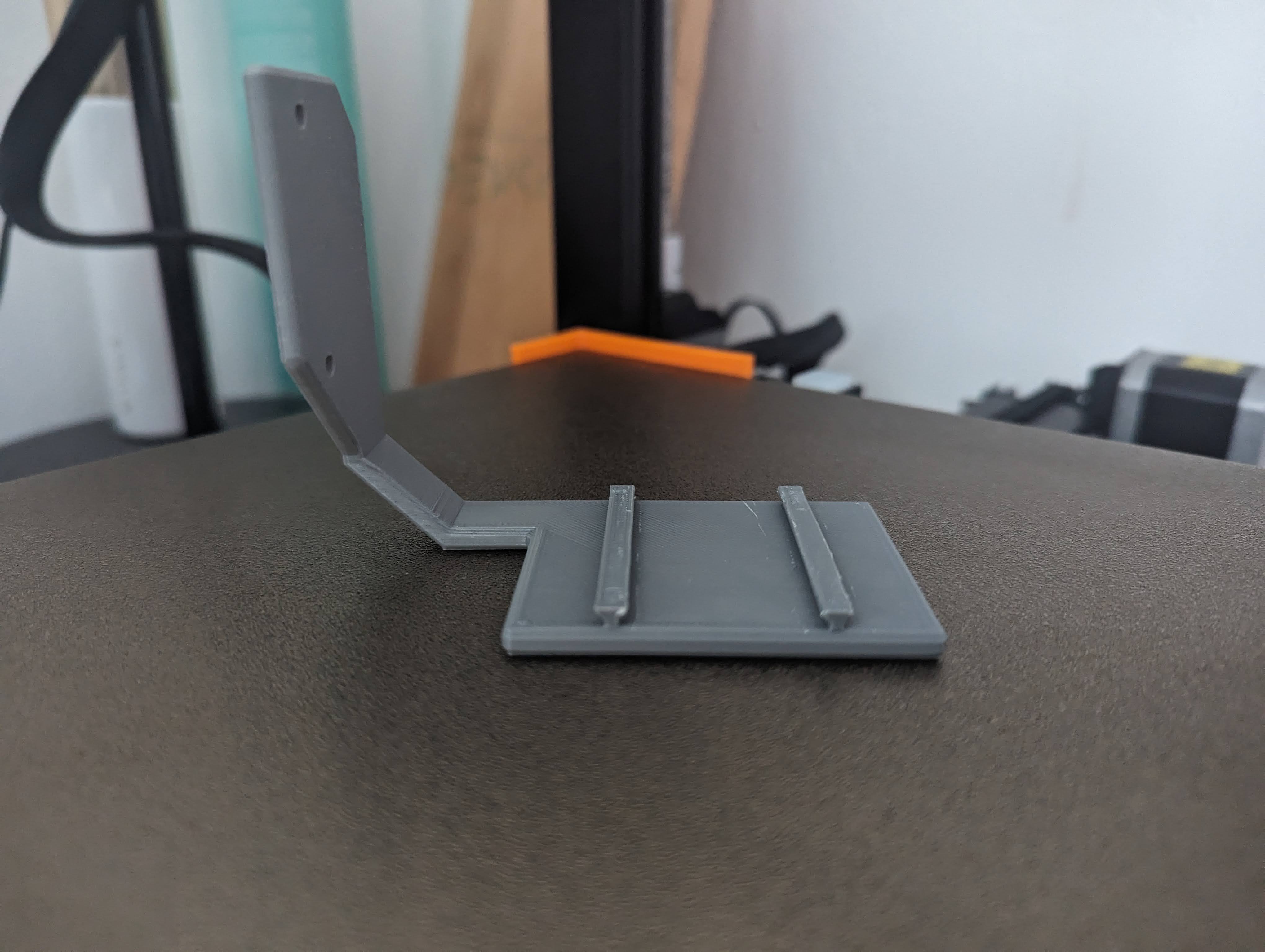

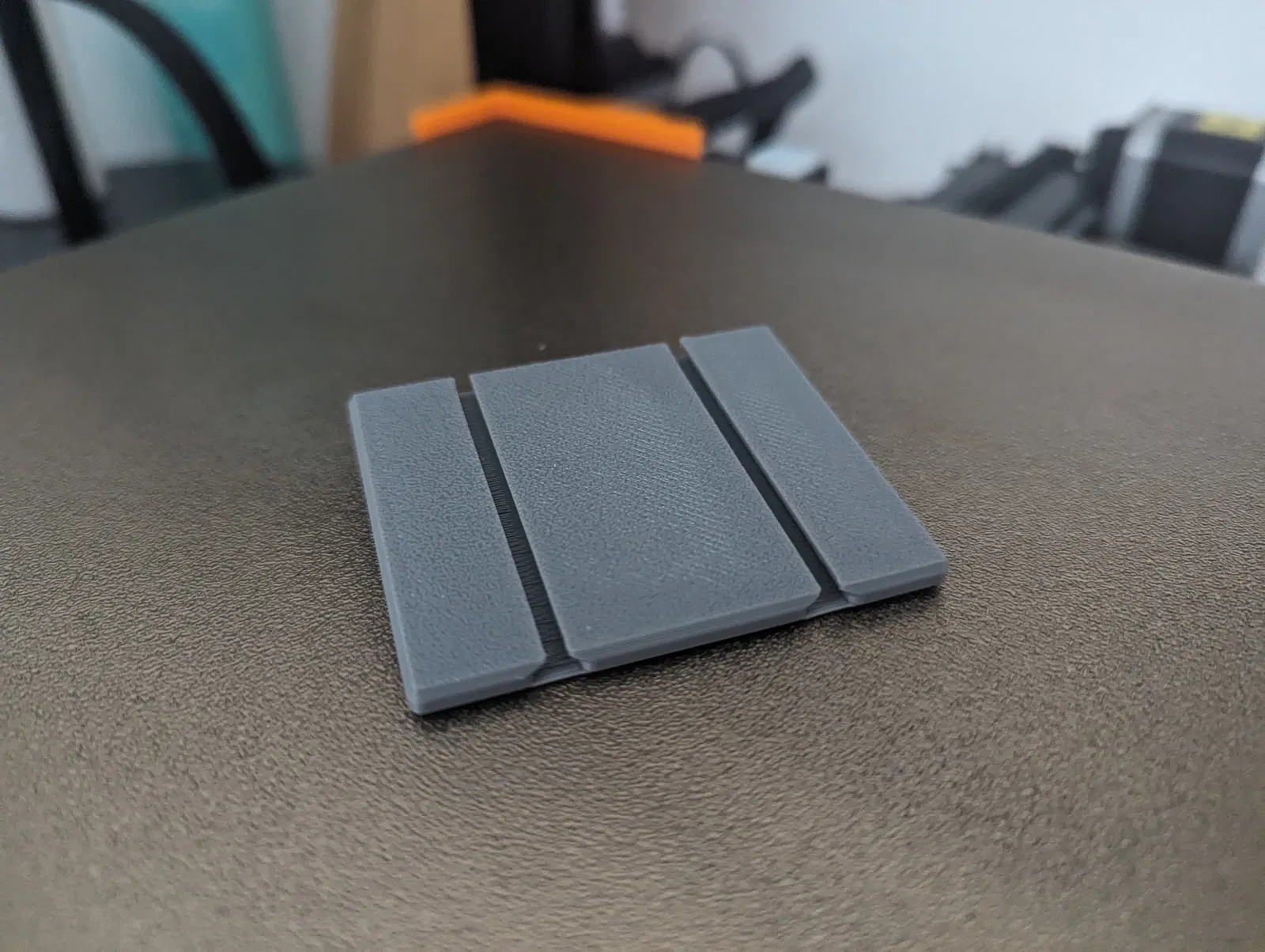

Cái mount này được thiết kế theo dạng module, cho phép xài nhiều loại camera khác nhau bằng cách đổi cái plate gắn camera, cái này thì trượt vô cái base mount.

Cách lắp đặt

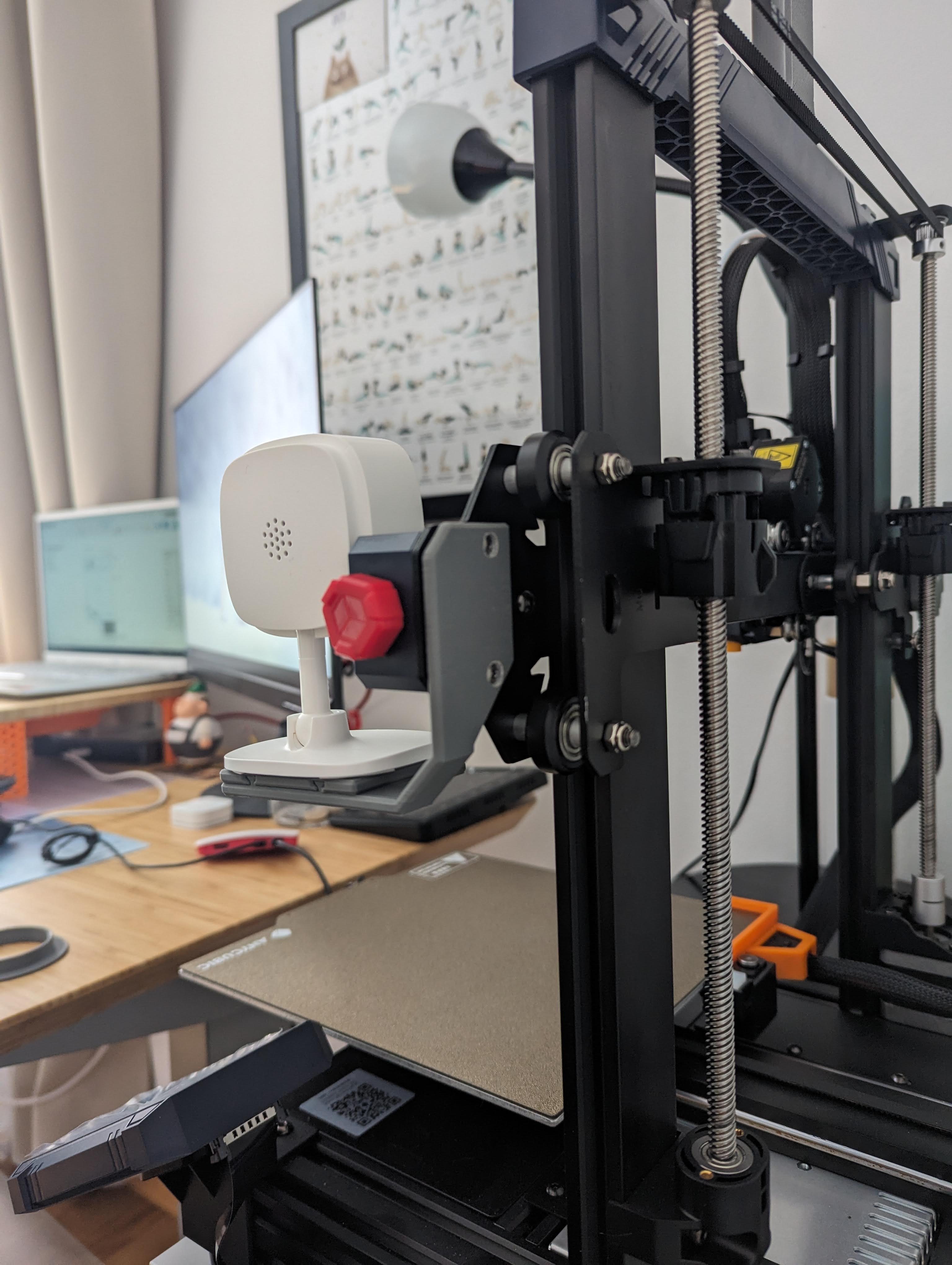

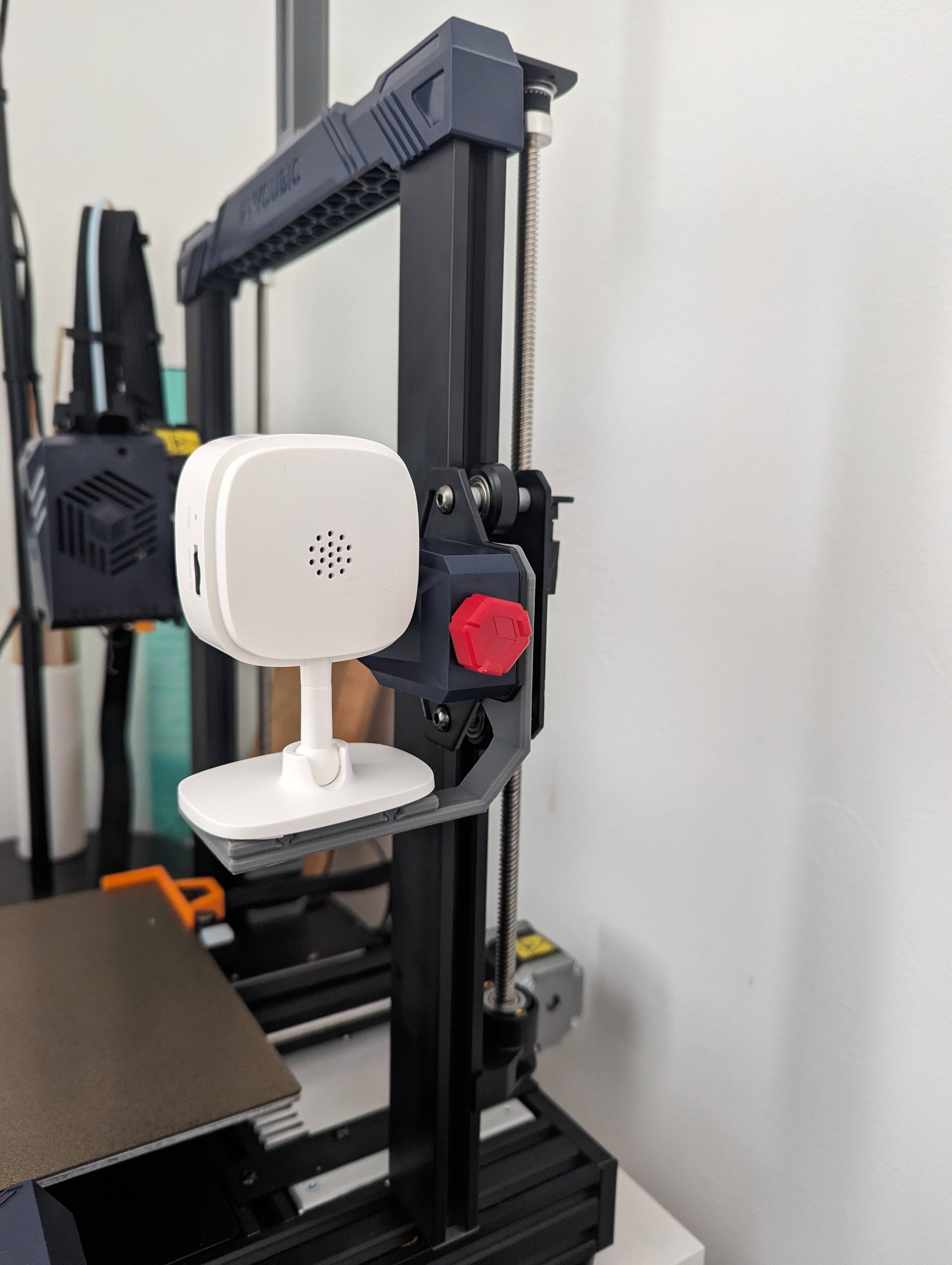

Để gắn camera, tháo hai con ốc M3 ở phía sau của cái nắp phải bộ căng dây trục X. Gắn cái base mount bằng chính con ốc đó hoặc, cho chắc ăn hơn, dùng 2 con ốc M3 dài hơn (phần ren dài 7-8mm).

Các mẫu máy hỗ trợ

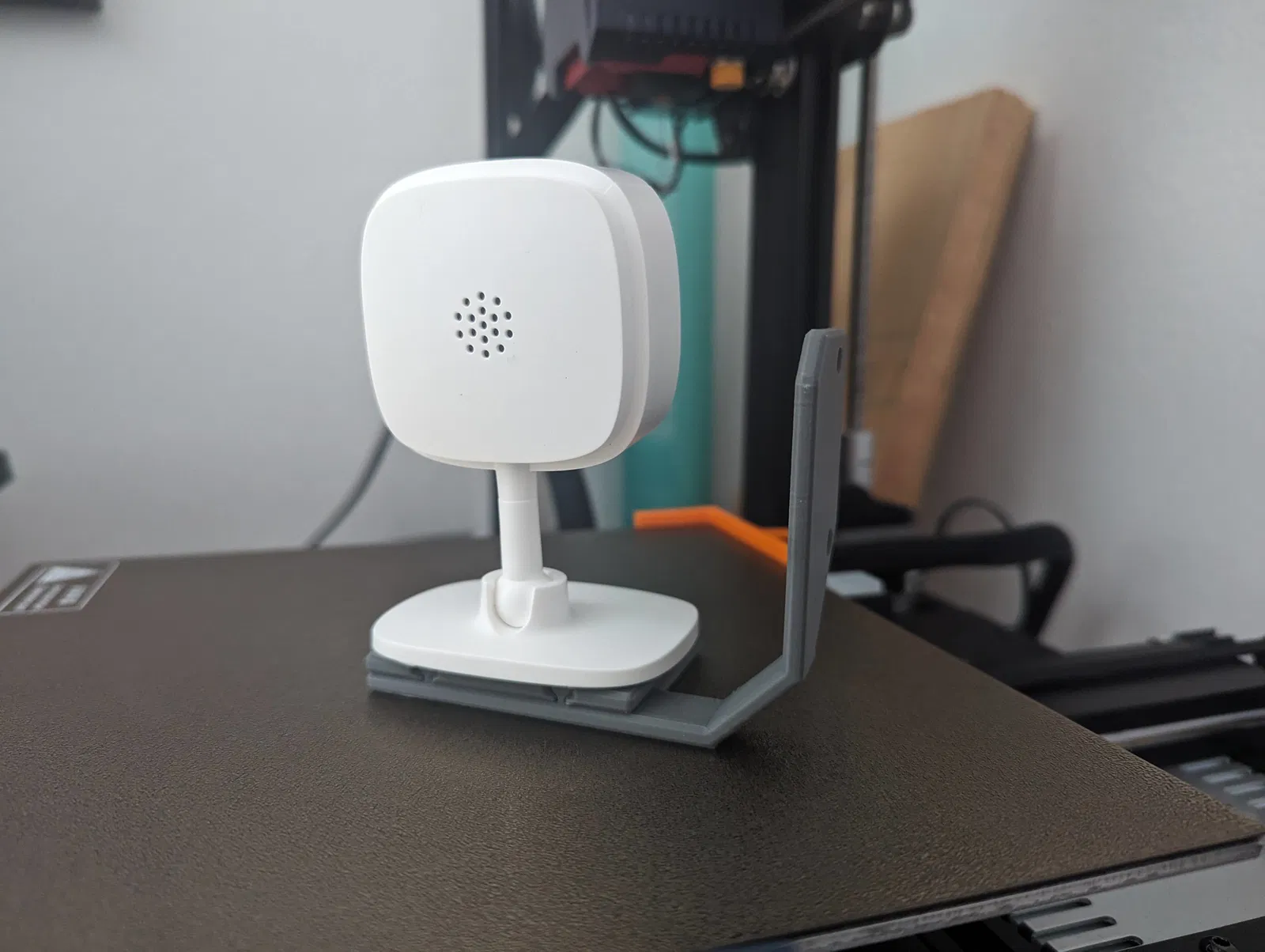

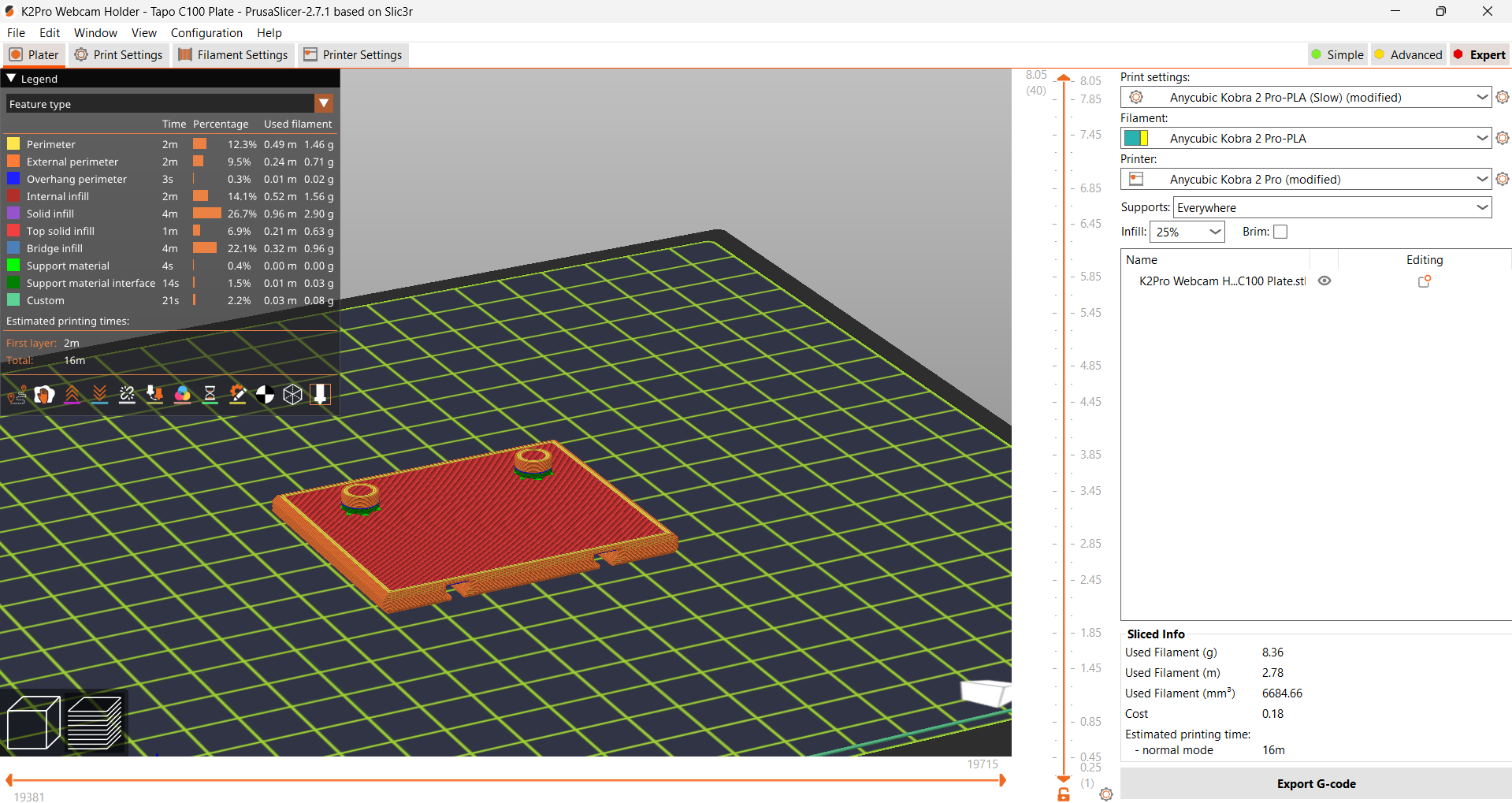

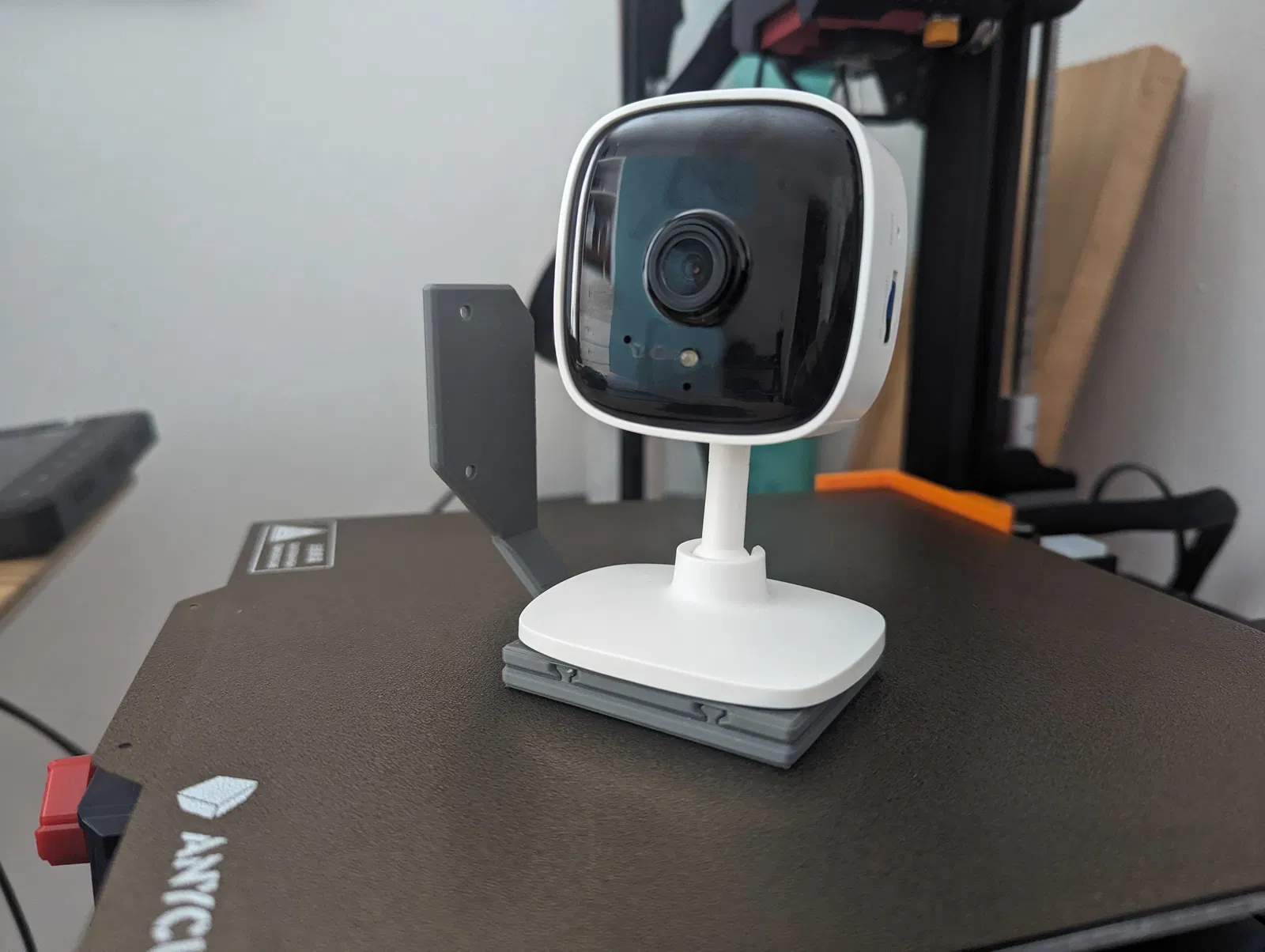

1. Tplink Tapo C100 - đây là camera tui đang xài nè.
   1. Bật hỗ trợ in (supports) lên nha!

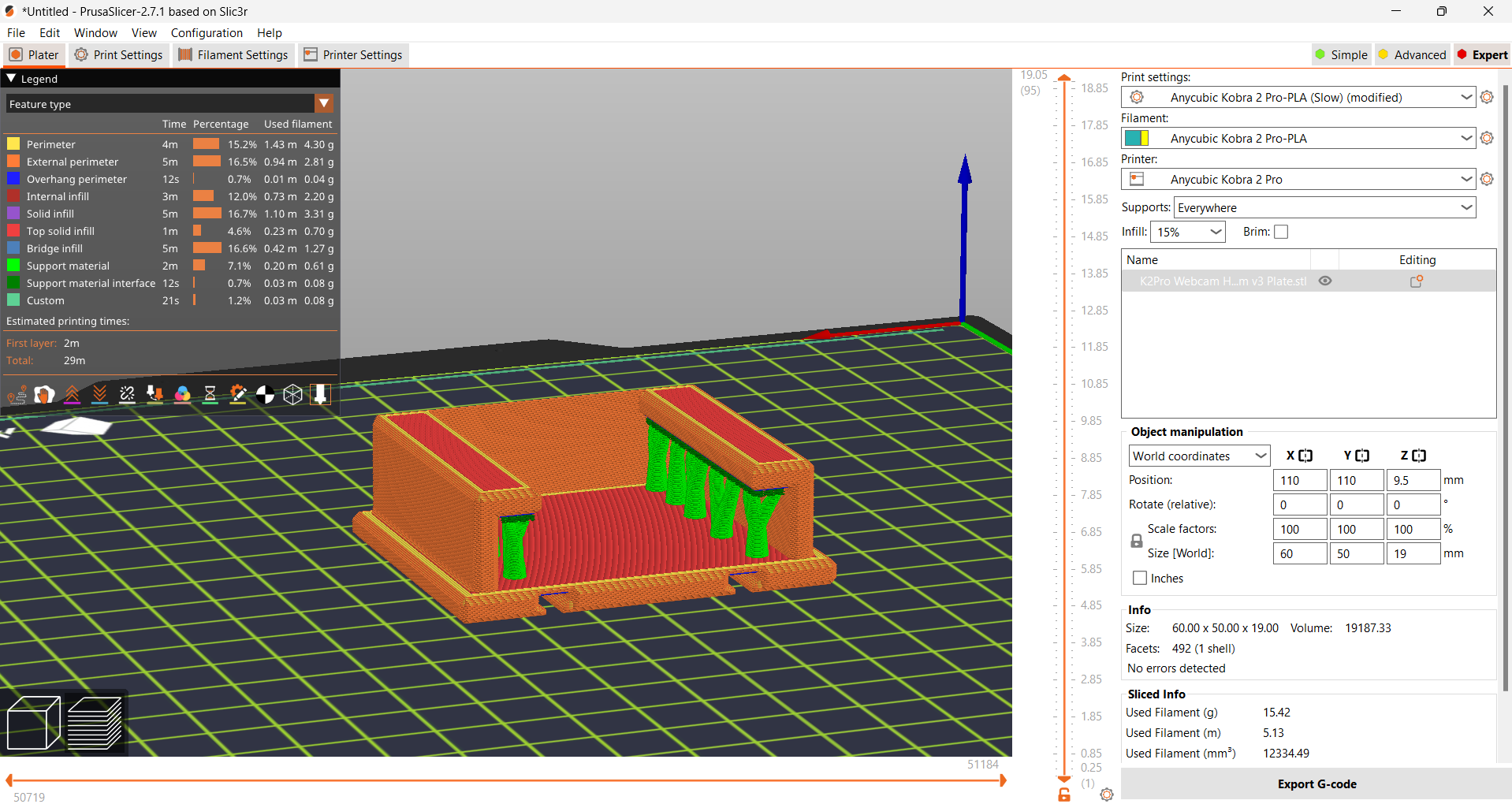

   2. LƯU Ý: do đặc điểm của camera này, lúc in cái plate này nhớ bật supports. Sẽ hơi khó gỡ ra nhưng mà dùng dao X-Acto / dao găm là được.
2. Wyze Cam v3
   1. CHƯA TEST! Dựa trên số đo của mount gốc của FreshPrintsofBelair. Anh em xác nhận lại trong phần bình luận nếu xài được nha.
   2. Cần supports!

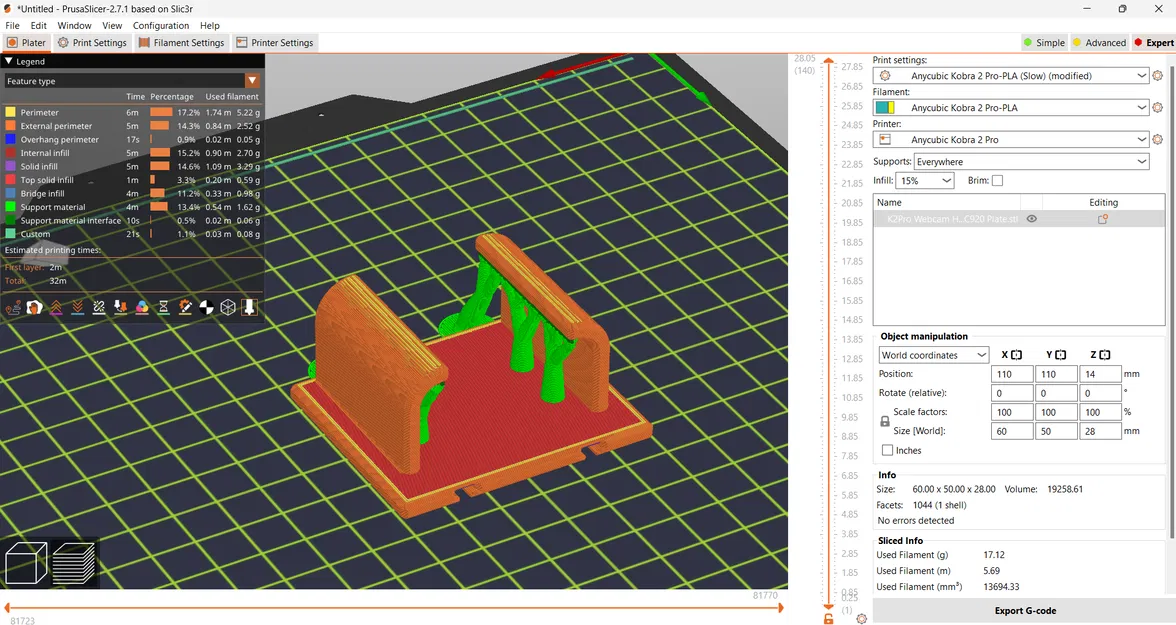

3. Logitech C920
   1. CHƯA TEST! Dựa trên số đo của mô hình 3D của camera tui tìm được. Anh em xác nhận lại trong phần bình luận nếu xài được nha.
   2. Cần supports!
   3. Gập camera lại rồi trượt vô cái “khung” trên plate.

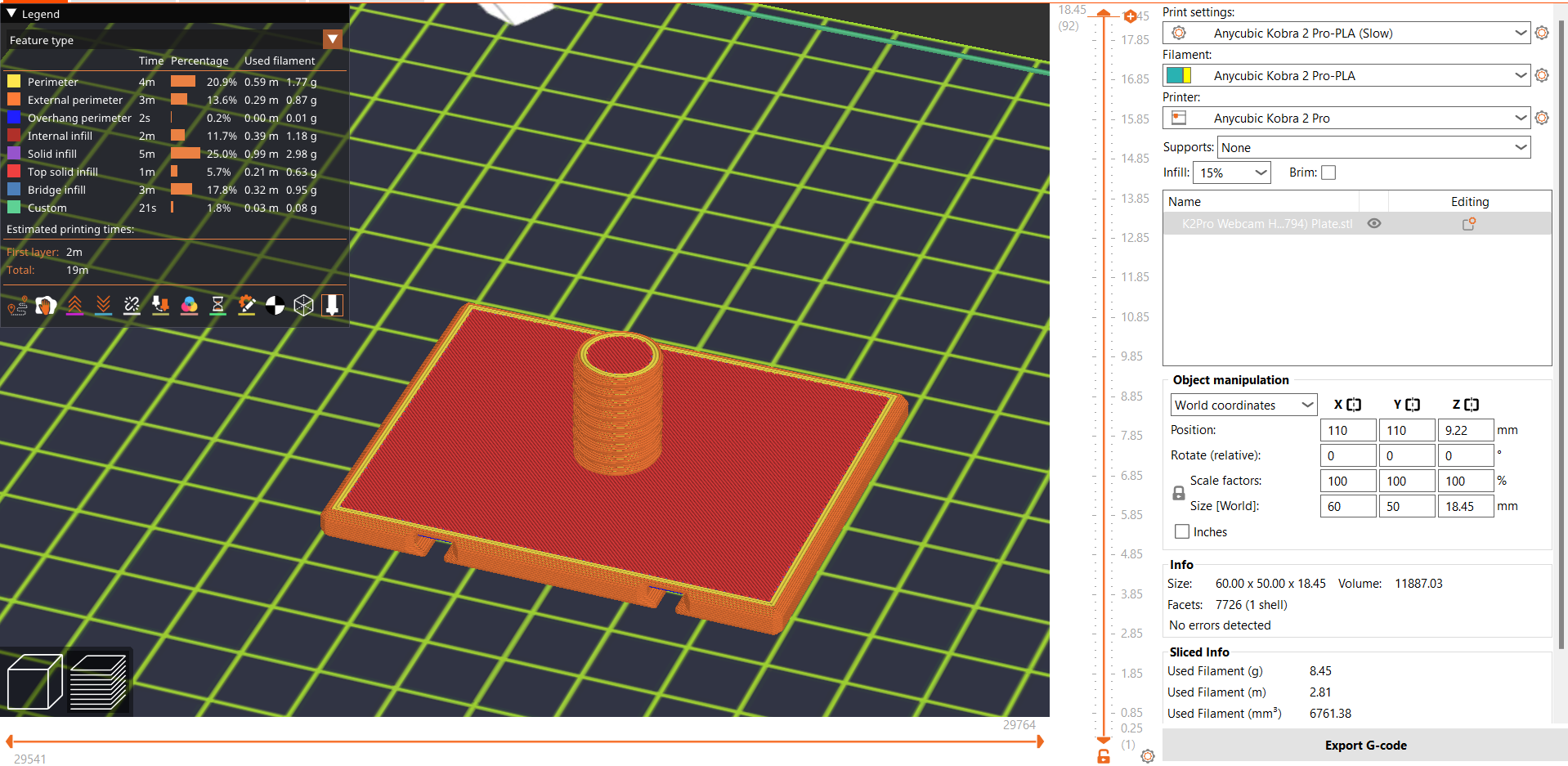

4. Chốt Tripod đa dụng

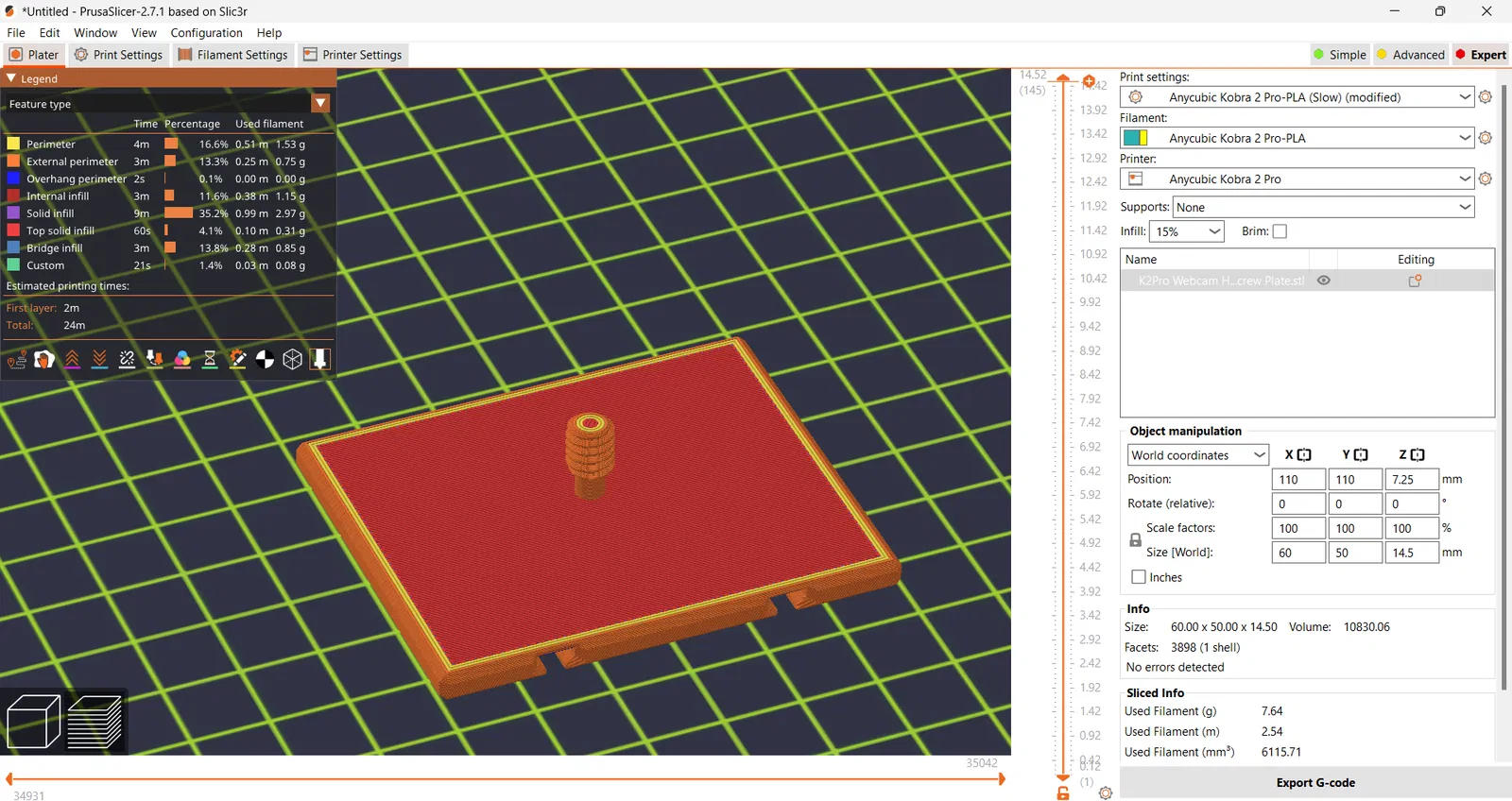

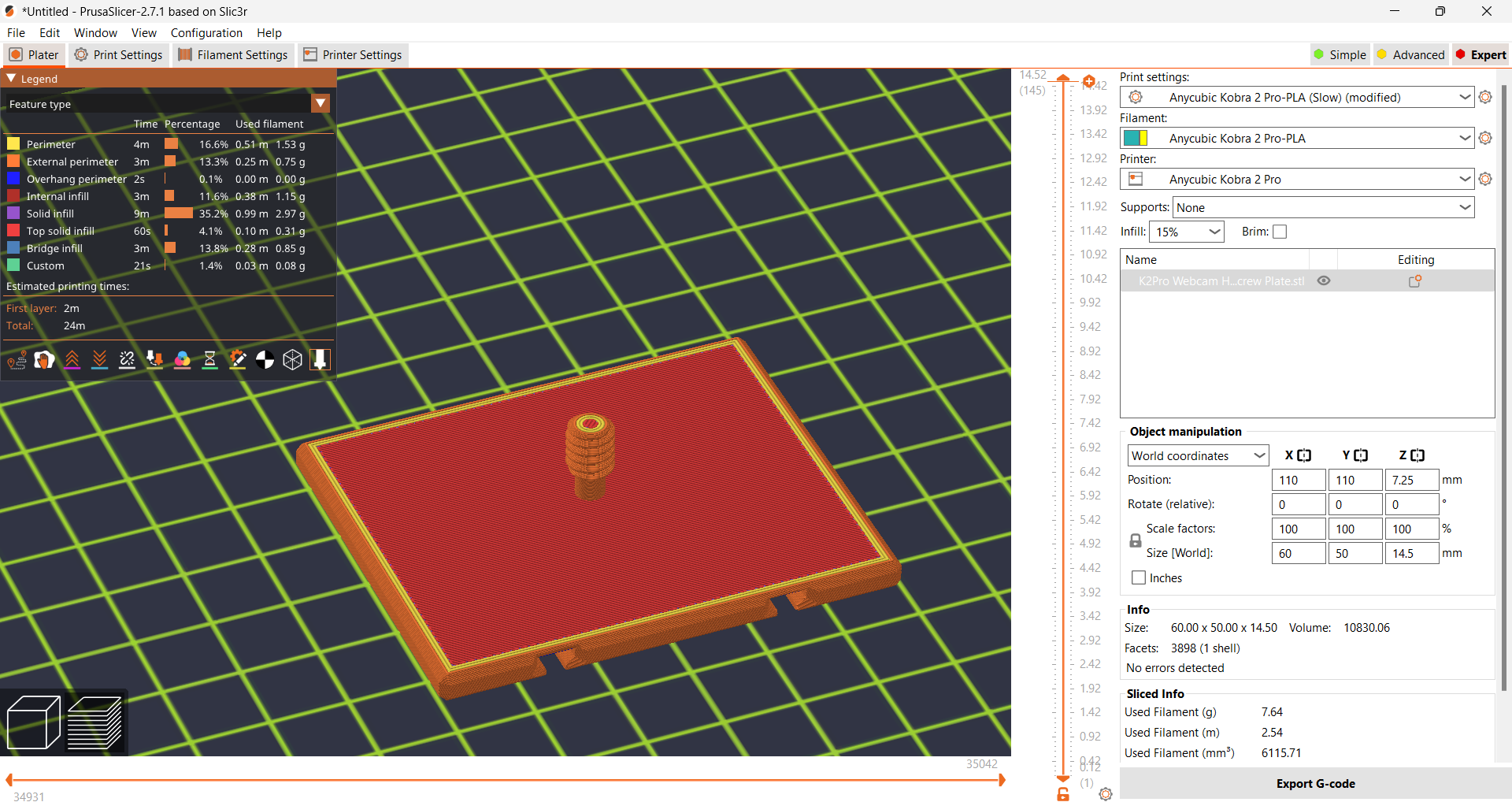

   1. CHƯA TEST! Dựa trên tiêu chuẩn ISO 1222:2010, chốt tripod 1/4-20 UNC.
   2. Nếu camera của bạn có lỗ gắn tripod thì thử cái plate này cũng được.
   3. Không cần supports.
   4. Dùng độ cao lớp in 0.1mm.
5. Tay đỡ điện thoại dạng dẻo & cứng (Mẫu 647794) /3d-model/122155-flexible-sturdy-phone-arm-100-printed))
   1. CHƯA TEST! Dựa trên con ốc có thể dùng để gắn tay đỡ điện thoại vô cái base của tui. Dùng ốc đối chiếu từ thiết kế tham khảo để siết chặt.
   2. Do mẫu này khá lớn, cân nhắc dùng Base 6mm nha!
6. Tay đỡ camera dạng dẻo (Mẫu 25205) /3d-model/157795-gia-do-camera-canh-tay-linh-hoat/files
   1. CHƯA TEST! Ghép cái “snap-mount” với một cái Plate. Làm phần còn lại theo mẫu link.

Nếu bạn muốn tui thêm plate cho camera khác, làm ơn gửi hình, link, số đo rồi tui sẽ cố gắng thiết kế cho bạn.

Hoặc bạn cứ tự do chỉnh sửa thiết kế. Tui có kèm một cái plate “trống” để bạn làm theo.

Cập nhật

14.01.2024

• thêm “Base (6mm) v2”. Bản base này cách trục X / Gantry xa hơn một chút và cũng thấp hơn 2cm, về phía đế máy in. Có thể hữu ích cho camera cao hoặc camera lớn (như C920) mà sẽ nằm gọn dưới nắp bộ căng dây. Nó cũng dựa trên base 6mm / nặng để giảm rung lắc. File .3mf đi kèm có 2 phần. Base chứa 15% infill, phần gắn vô máy in 60%. Có thể giúp máy ổn định hơn.

• thêm “Tripod Bolt Plate v2”. Bản này có chốt ngắn hơn (5.5mm) cho camera mà lỗ gắn không sâu lắm.

21.02.2024

• thêm “Base (6mm) v3. Bản này cách xa trục X hơn nữa và có phần gắn vô máy in nằm ở giữa plate đáy. Cái này cho phép đặt xa đầu in hơn (ví dụ cần cho webcam lớn/dày). Đây là so sánh giữa các bản 6mm (v1 phía sau, v3 phía trước - cái ”screw plate
