Sk8er Dolly: Xe đẩy máy ảnh mini cho cảnh quay trên bàn

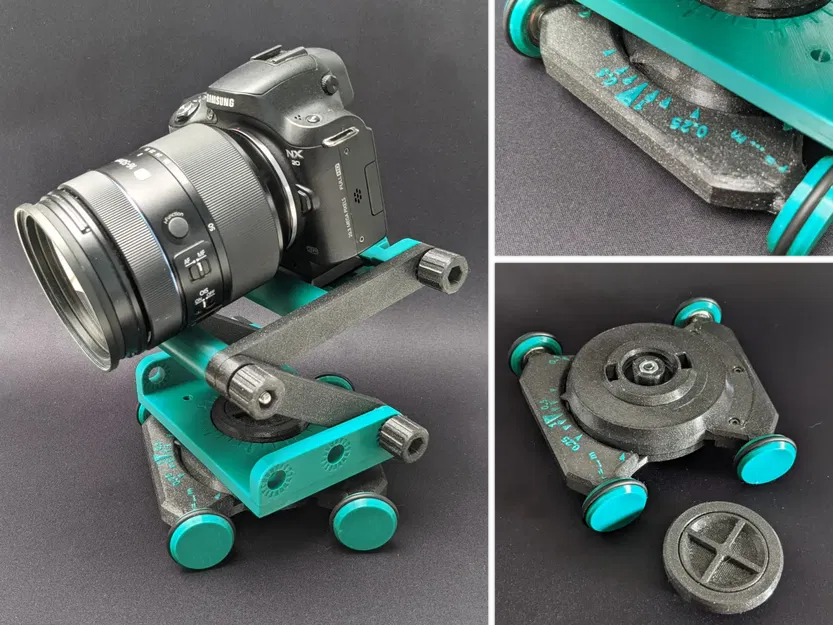

Cái Sk8er Dolly này là một cái dolly máy ảnh nhỏ. Nó rất tiện lợi để quay video trên bàn của bạn.

Đây là một vài ví dụ hay:

Các tính năng

Một vòng đệm O-ring tích hợp cho phép điều chỉnh dolly rất mượt mà. Lực cần thiết có thể được điều chỉnh bằng con vít ở mặt dưới. Con vít có thiết bị chống xoay để nó không bị lỏng ra do chuyển động.

Trên dolly có một thang đo điều chỉnh cho biết bán kính mà dolly sẽ di chuyển. Các mũi tên có hình dạng khác nhau để dễ dàng nhìn thấy các bộ phận tương ứng bên phải và bên trái.

Bắt đầu nào

Tôi đã in mọi thứ bằng PETG. Tôi đã thử nghiệm LiftPod bằng PLA và nó không tốt bằng PETG.

Đầu tiên bạn cần LiftPod với Rotate Base, nhưng từ liên kết thứ hai bạn chỉ cần file “Base_Rotate_Plate.stl”

Đối với chính cái dolly, bạn cần một vài bộ phận bổ sung bên cạnh các bộ phận in 3D.

Để có cái nhìn tổng quan tốt hơn, hãy xem hình này:

Các bộ phận mua ngoài:

4x

Bearing 608 (khuyến nghị 608-2RS)

5x

O-ring 28 - 3 (4 cái cho bánh xe và 1 cái bên trong dolly)

1x

O-ring 44 - 4

1x

Socket head screw M6 x 20 (ISO 4762)

1x

Hex nut M6 (ISO 4032)

3x

Socket head screw M3 x 8 (ISO 4762)

3x

Hex nut M3 (ISO 4032)

Các bộ phận in 3D:

1x

Dolly 1

1x

Dolly 2

1x

Dolly 3

1x

Bush

4x

Wheel

1x

O-ring screw (bộ phận in 2 mảnh)

Cài đặt in

Tôi đã sử dụng hỗ trợ vẽ bằng tay.

Đối với "Dolly 1", hãy đảm bảo rằng lỗ ở đáy có hỗ trợ, nhưng không có cấu trúc hỗ trợ trong phần cắt cho bush.

Nếu muốn, bạn có thể in phần thang đo trên "Dolly 2" bằng một màu khác. Để làm điều này, chỉ cần thay đổi màu trong slicer ở độ cao cần thiết. Các mũi tên và số có chiều cao 0.4 mm.

"Dolly 3" cần hỗ trợ trong các lỗ cho đai ốc M3. Bạn có thể dễ dàng đẩy chúng ra từ phía trên bằng ốc vít sau khi in.

"O-ring screw" phải được in với mặt trên úp xuống trên bàn in. Hỗ trợ chỉ có thể được in ở khu vực tay cầm. Phần còn lại của vít phải không có hỗ trợ.

Tương tự như bánh xe, bush phải được in nằm trên bề mặt lớn. Cả hai đều không cần hỗ trợ. Nên in thử một bánh xe trước và ép vòng bi vào. Nếu vòng bi bị lỏng và vòng ngoài quay theo, bánh xe cần được điều chỉnh tỷ lệ. Chiều cao không nên thay đổi ở đây. Nếu vòng bi không ép được vào bánh xe đã in, thì bánh xe nên được in lớn hơn một chút.

Lắp ráp

Đầu tiên hãy loại bỏ phần hỗ trợ.

"O-ring screw" phải xoay trơn tru. Nếu không, bạn có thể xịt WD-40 vào khe hở và xoay vòng ngoài. Sau vài vòng, nó sẽ xoay dễ dàng.

Vòng đệm O-ring lớn (44 - 4) có thể được ép vào rãnh.

Để lắp bánh xe, trước tiên vòng bi nên được ép vào bánh xe, sau đó vòng đệm O-ring có thể được gắn vào và bánh xe được ép vào trục.

Các đai ốc M3 nên được ép vào các lỗ hình lục giác. Không cần ép đai ốc vào hết lỗ, vì ốc vít sẽ kéo chúng xuống trong quá trình lắp ráp.

Vòng đệm O-ring thứ năm có đường kính 28 - 3 phải được ép vào rãnh của "Dolly 1".

Đai ốc M6 được ép vào lỗ lục giác của "Dolly 1". Khi lắp bush, hãy đảm bảo rằng các chốt được lắp đúng vào các lỗ được cung cấp.

Siết chặt vít ban đầu một cách lỏng lẻo và kiểm tra xem cần bao nhiêu lực để điều chỉnh bán kính di chuyển. Điều chỉnh nếu cần thiết.

Bây giờ bạn có thể đặt LiftPod lên dolly và cố định bằng ốc "O-ring screw".

Chúc bạn vui vẻ với Sk8er Dolly của mình.
