Giá đỡ Ray DIN Shelly Plus / Wago

Lưu ý: Việc sử dụng các mô hình này là tùy thuộc vào rủi ro của bạn. Tôi không chịu trách nhiệm cho bất kỳ thiệt hại tài sản, thương tích cá nhân hoặc các thương tích hoặc thiệt hại khác. Các bộ phận điện luôn phải được lắp đặt bởi các chuyên gia được đào tạo.

Tôi đã tìm kiếm các giá đỡ Shelly phù hợp cho Ray DIN. Thật không may, tôi không tìm thấy gì phù hợp, vì tất cả các giá đỡ hiện có hoặc chỉ giữ được một Shelly hoặc không có tùy chọn hệ thống kết nối nhanh. Vì vậy, tôi đã lấy hai mô hình từ fns720 (Giá đỡ ray DIN Wago 221-41 yping) và FerelArg (Giá đỡ Ray DIN kép Shelly Plus) để hợp nhất chúng.

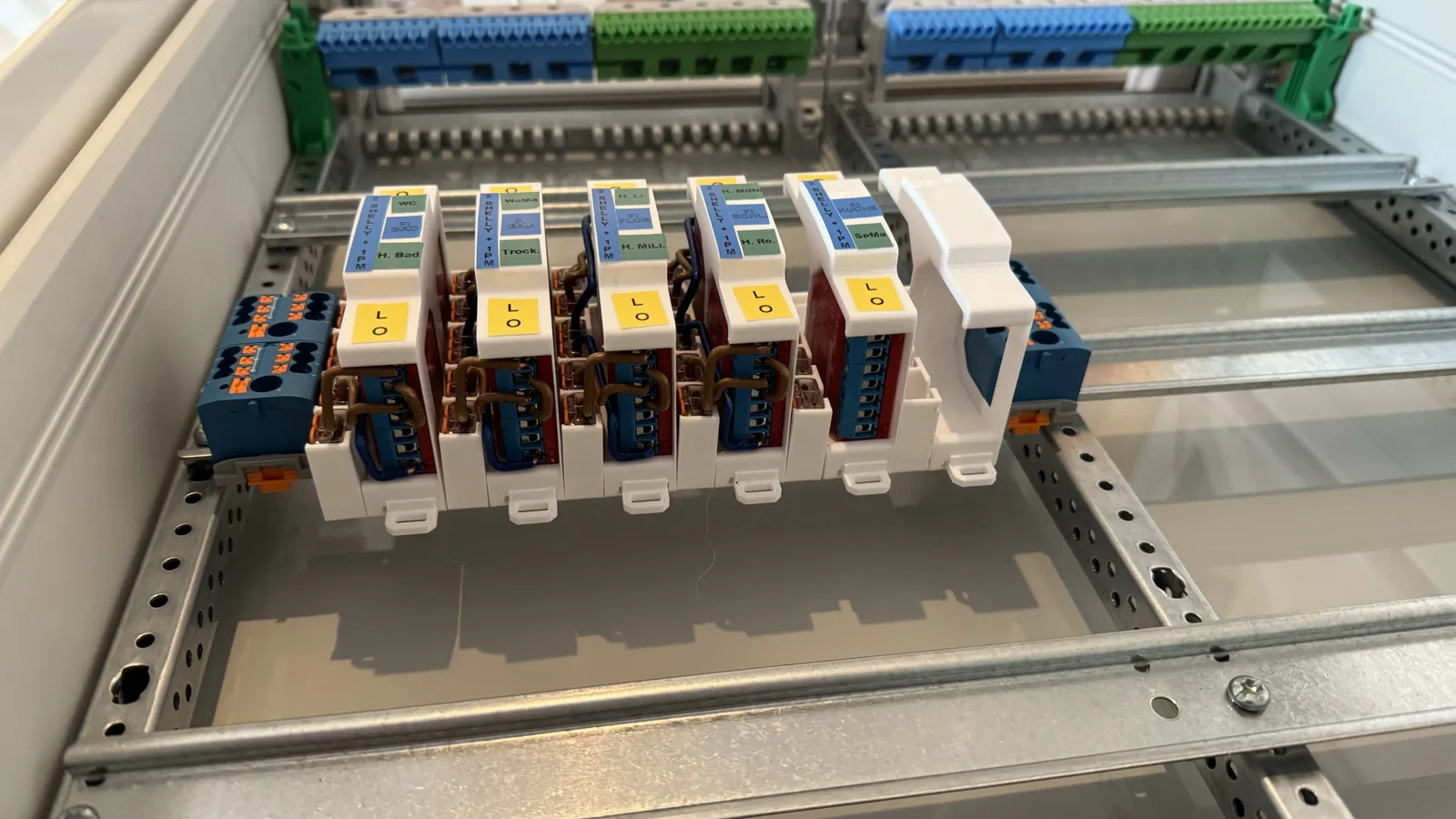

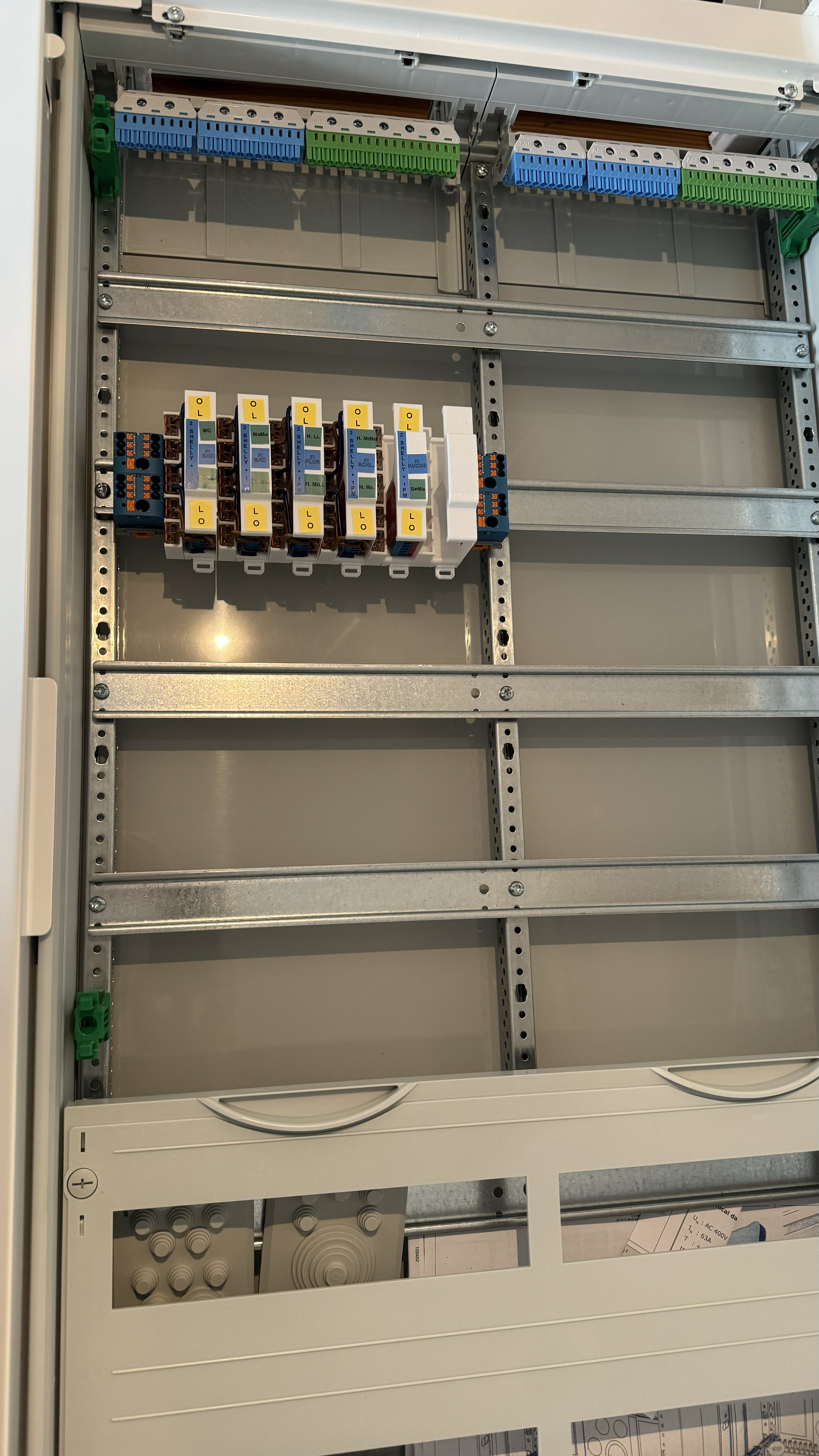

Kết quả là một giá đỡ mới có thể chứa 2 Shelly plus và đồng thời cung cấp không gian cho các kẹp Wago. Các kẹp Wago được gắn ở bên cạnh và do đó đảm bảo khoảng cách xác định giữa các đơn vị riêng lẻ. Vì Shelly plus 1PM đặc biệt tạo ra nhiệt dưới tải, biến thể này đảm bảo rằng các Shelly không làm nóng lẫn nhau mà nhiệt có không gian để thoát ra. Mô hình có thể chứa 4 kẹp Wago 221-412 và 1 kẹp Wago 221-413. Cả hai Shelly đều chia sẻ dây dẫn trung tính. Điều này phải được lưu ý vì các tải được điều khiển phải được hợp nhất qua cùng một RCD. Vì tôi không phụ thuộc vào đầu ra SW của Shelly cho ứng dụng của mình, nên không thể lấy được điều này thông qua một kẹp Wago bổ sung.

Hướng dẫn in: Tôi đã cắt mô hình bằng Prusa Slicer và chèn hai đầu nối snap (đường kính 5,5 mm, chiều cao 5,5 mm, xoay 90°, độ cong 15%, khoảng cách 10%). Cơ chế khóa cho Ray DIN có thể được tìm thấy tại đây: Double Shelly Plus Din Rail Bracket / Soporte doble de Shelly Plus para carril din. von FerelArg | Kostenloses STL-Modell herunterladen

Filament: extrudr PCTG

Infill: 25%

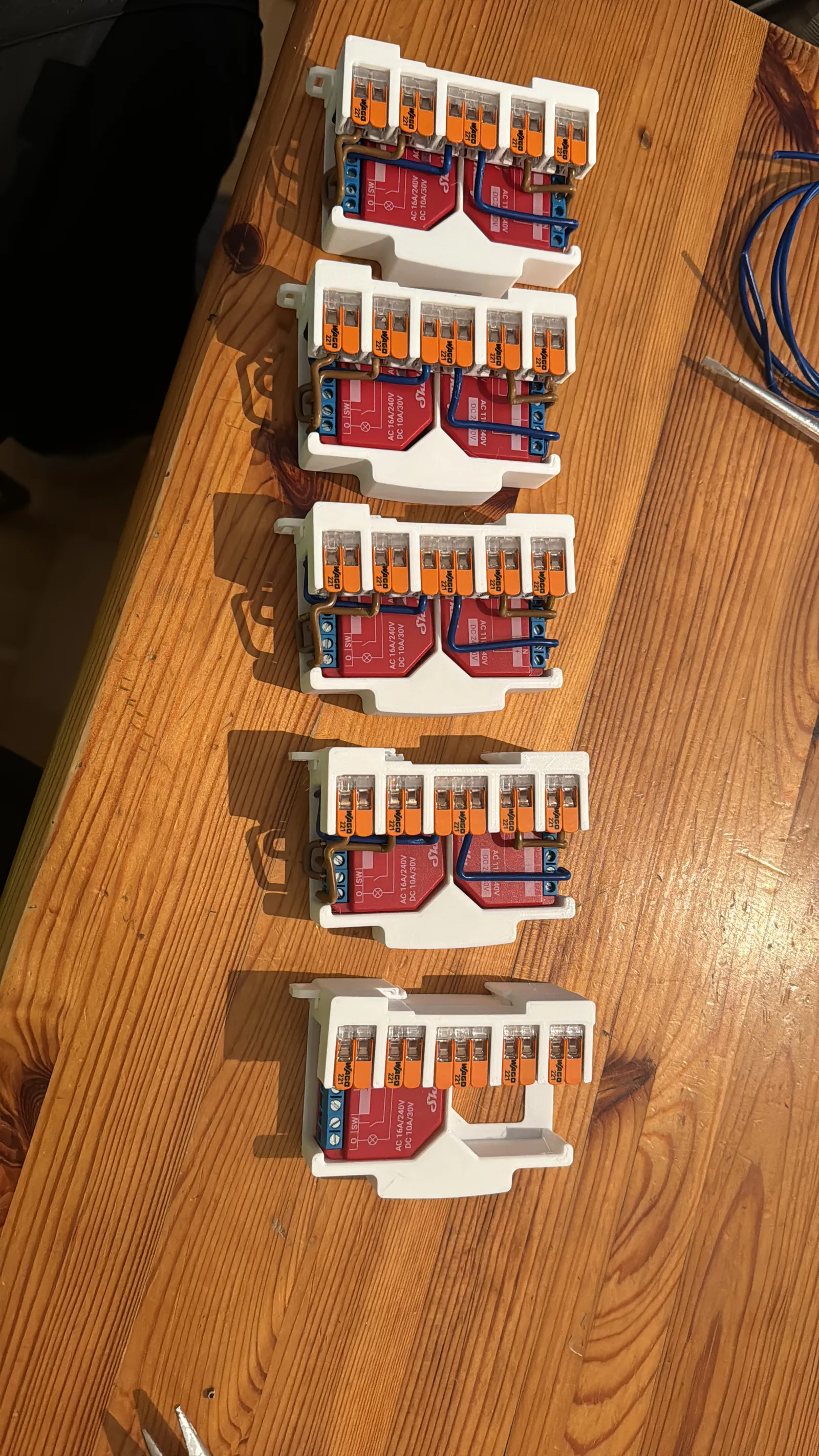

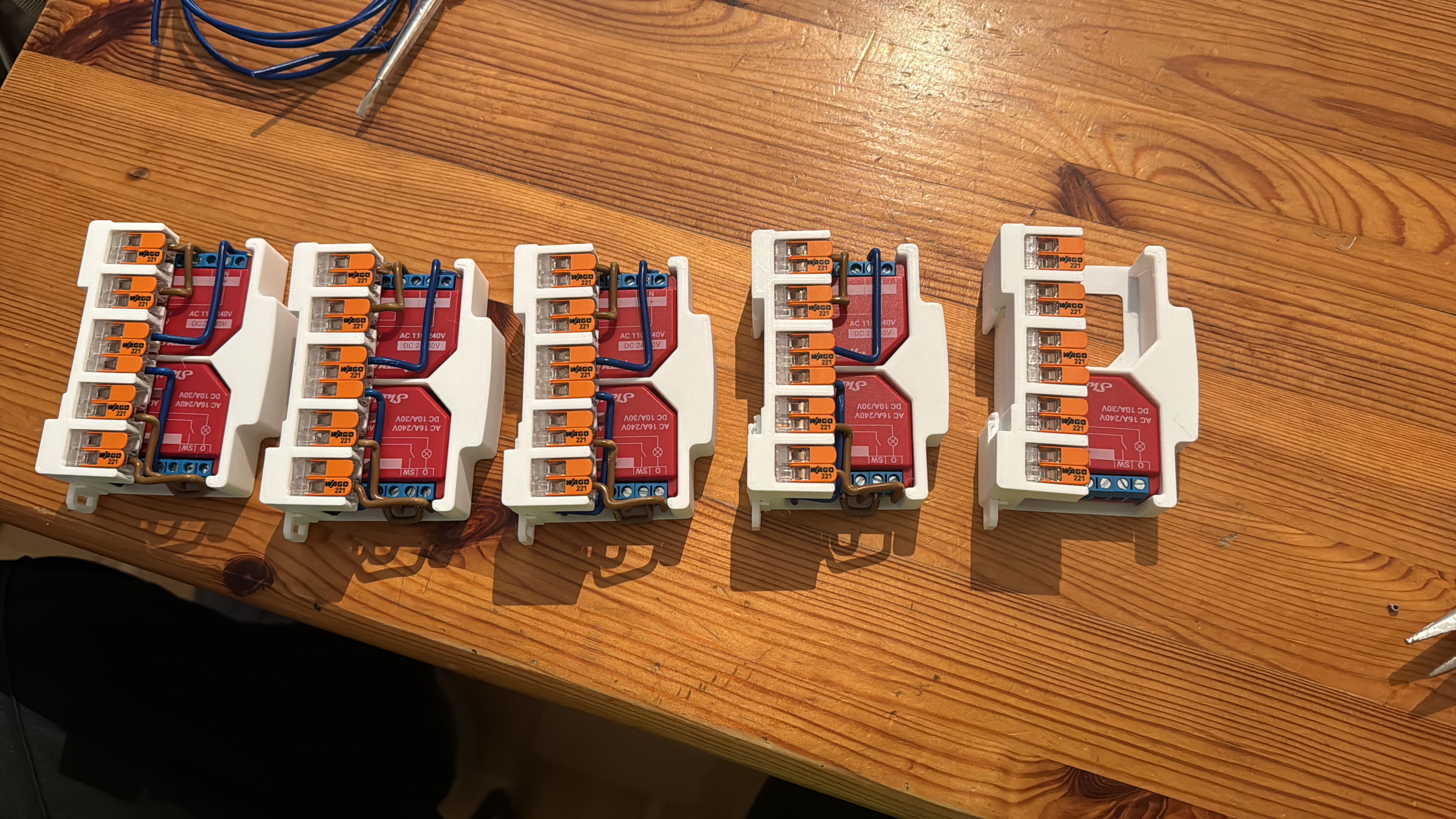

Đi dây: Tôi đã cắt các đoạn dây phù hợp và uốn chúng theo các đường dẫn hiện có. Trước khi kẹp chúng lại với nhau, bạn phải cố định các dây mà bạn không thể vặn vào Shelly sau này (dây N ở Shelly dưới, dây O ở Shelly trên).
