Trục X phiên bản cải tiến kèm bộ căng dây đai

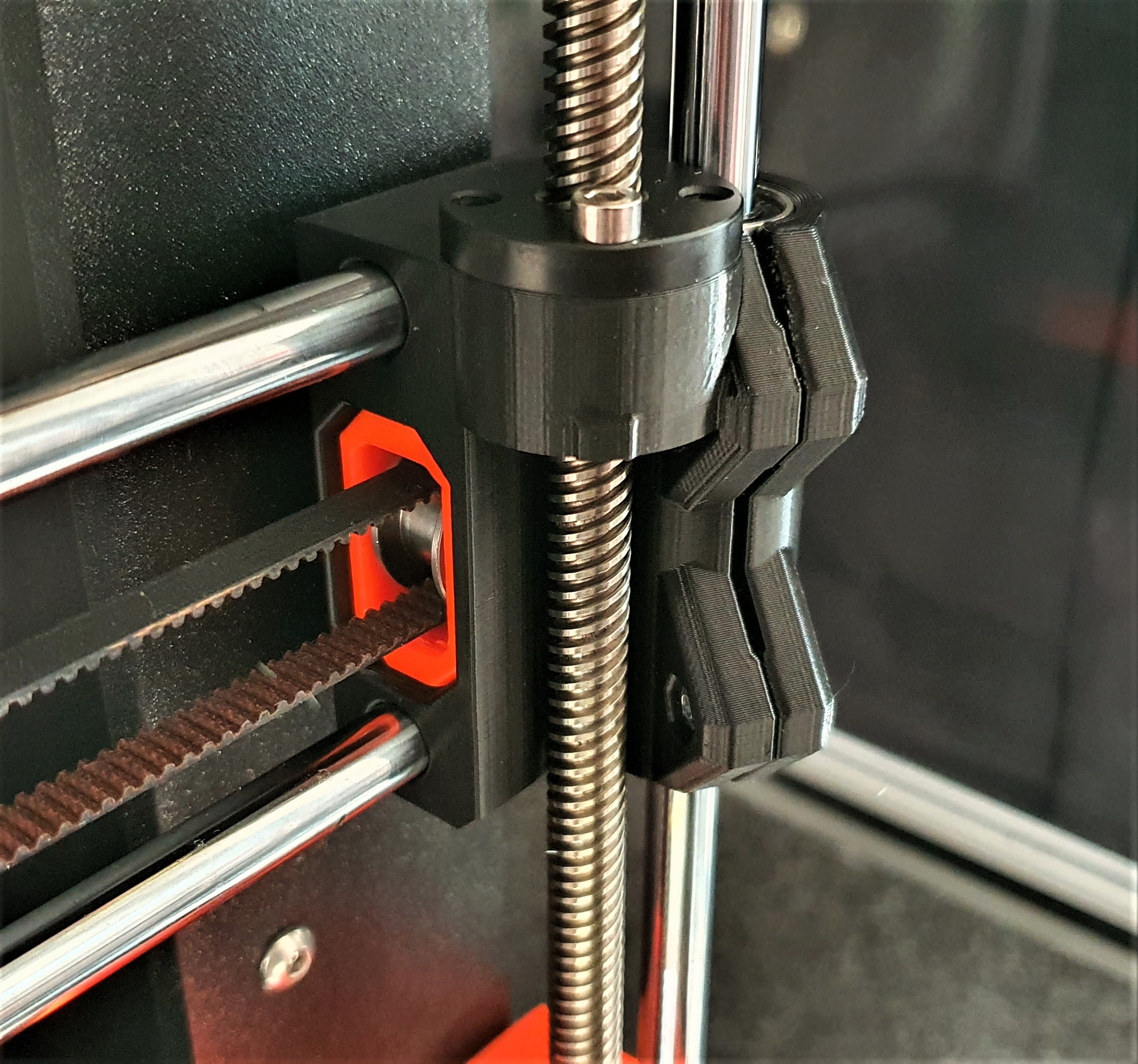

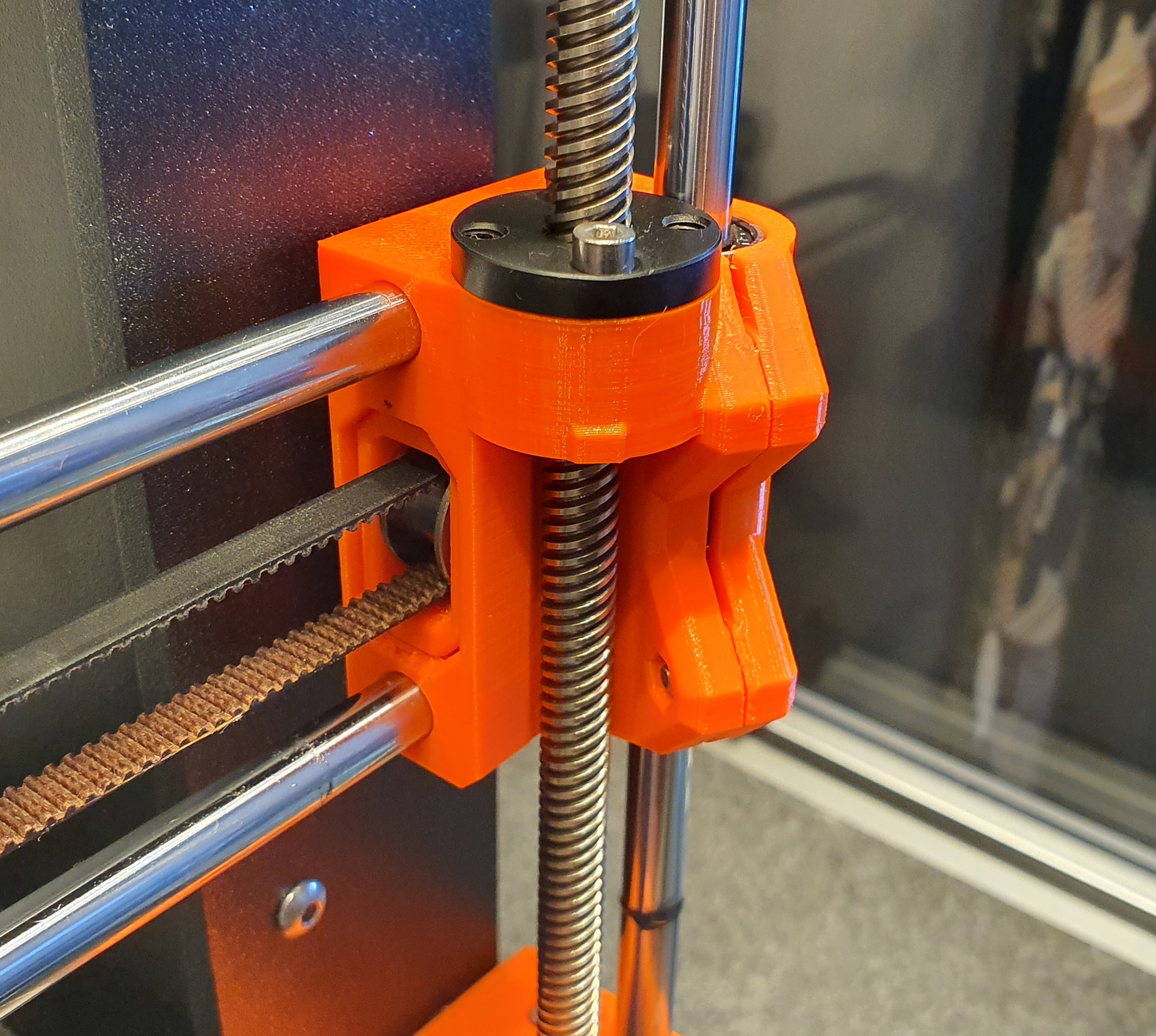

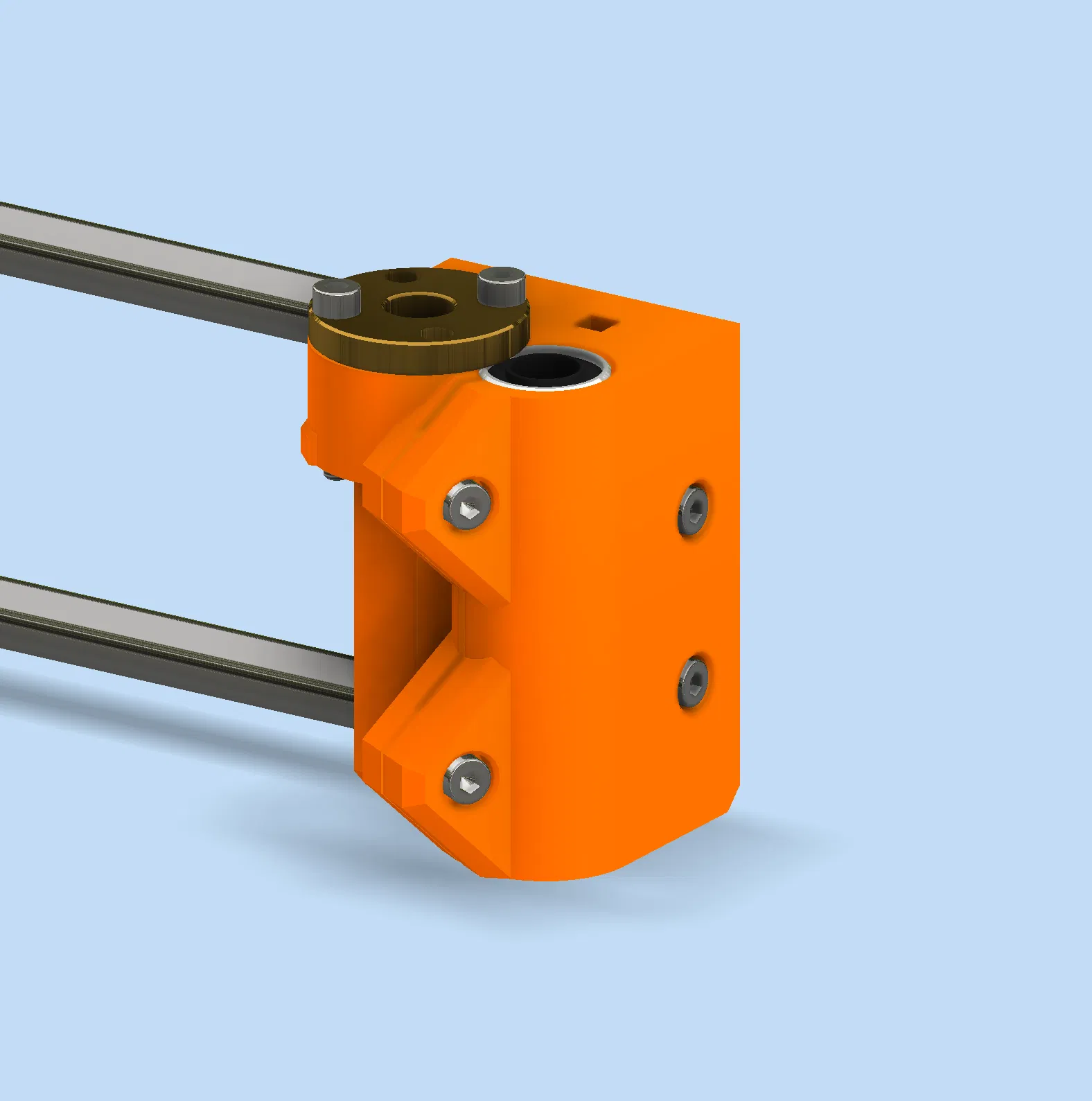

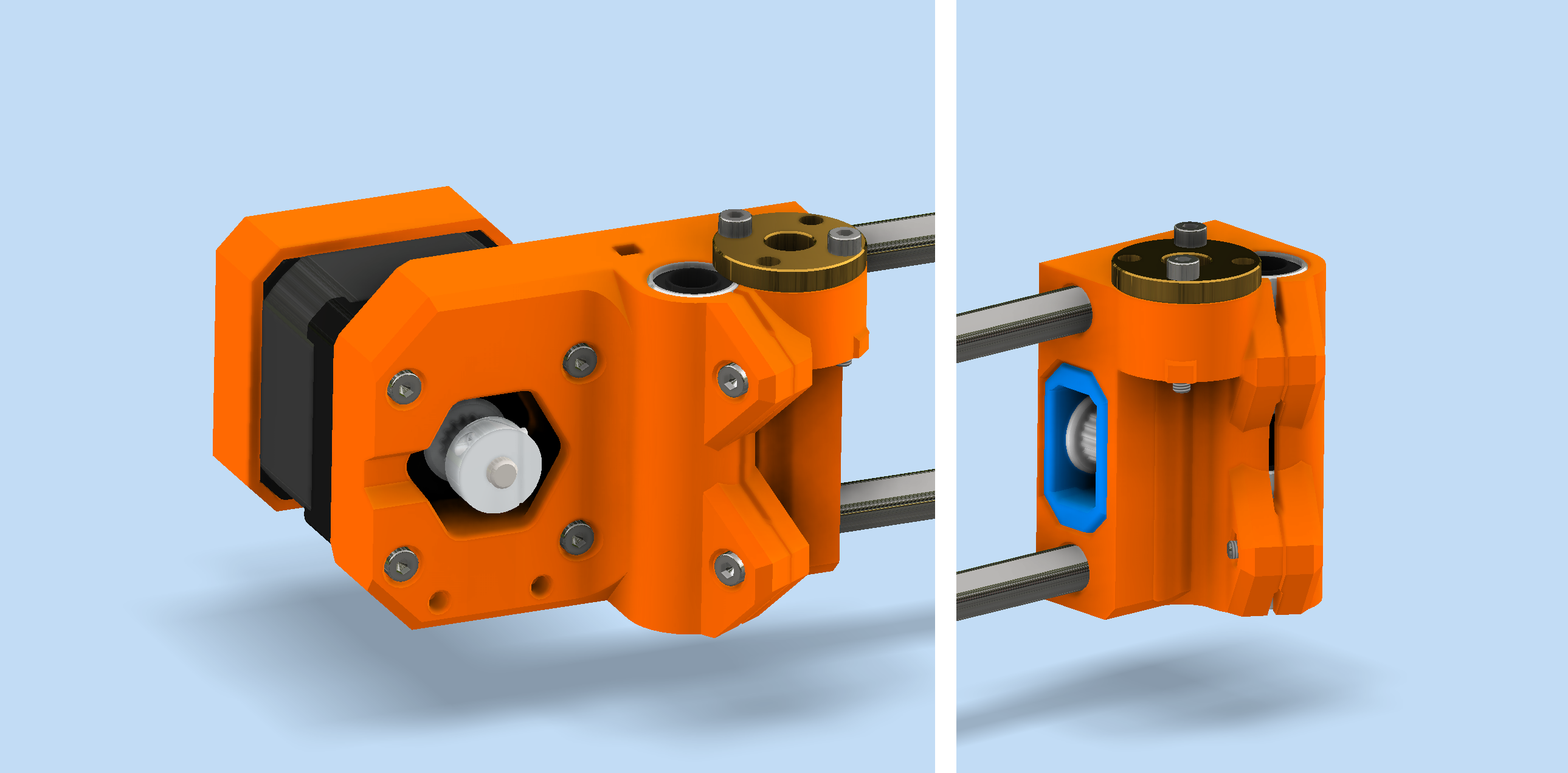

Tui đã làm một bản revision cho trục X có bộ căng dây đai và kẹp vòng bi. Nó lấy cảm hứng từ trục X của bản mod bear nhưng vẫn gắn vừa với đầu đùn Prusa thông thường. Trục X cũng cứng hơn đáng kể so với bản gốc. Các lỗ vít M3 để gắn camera cũng được tích hợp sẵn. Tất cả tính năng: * Bộ căng dây đai

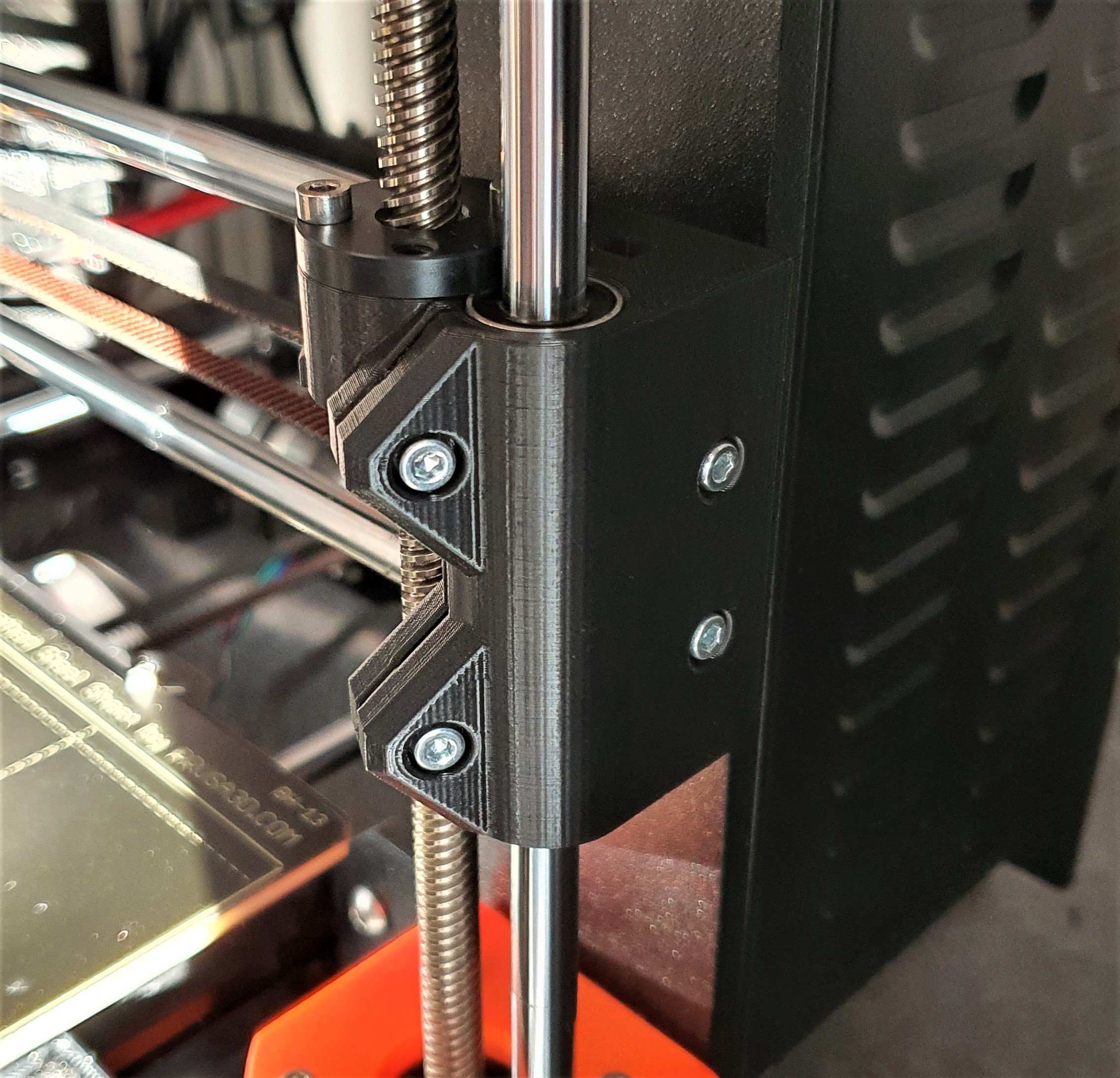

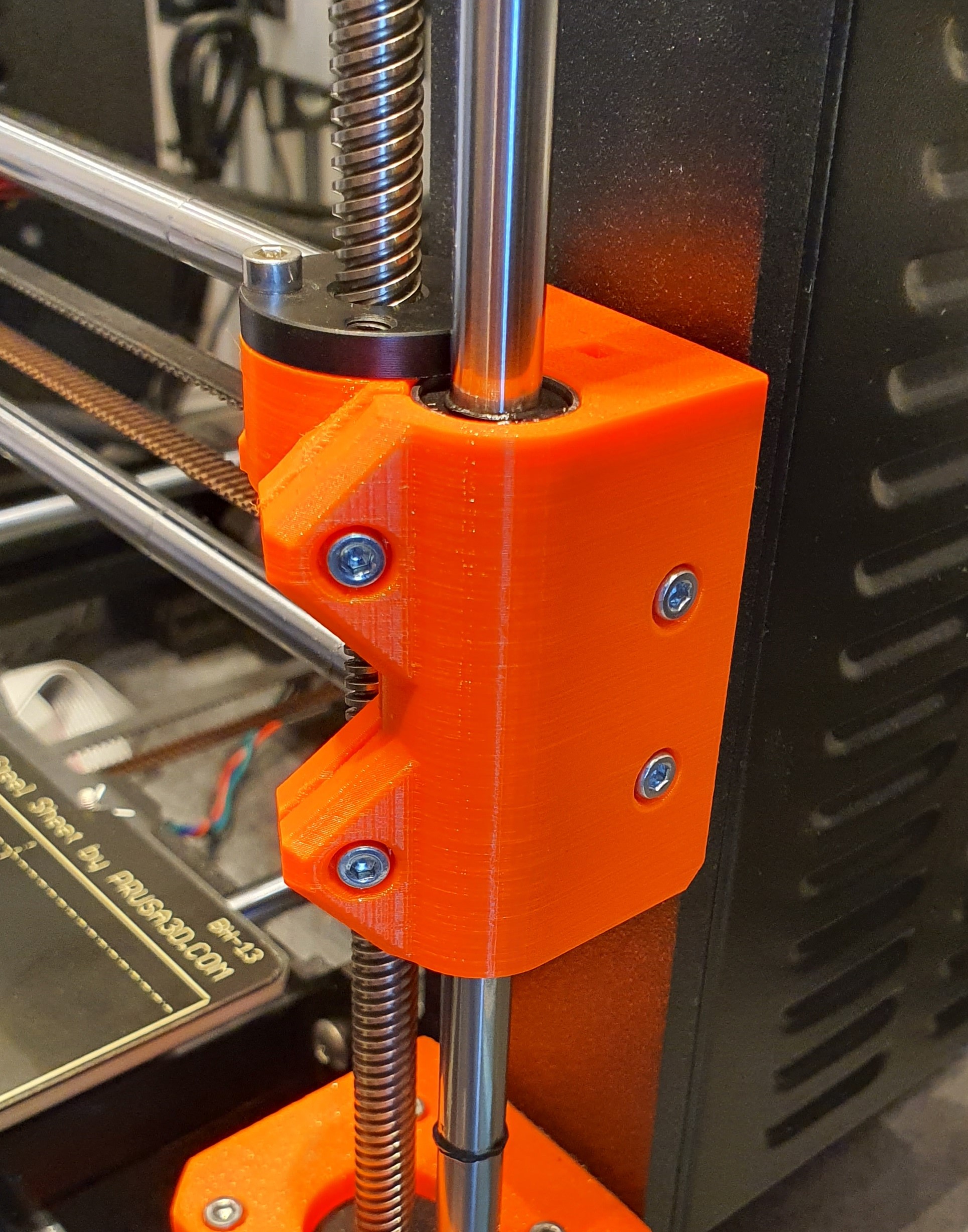

• Kẹp vòng bi
• Điểm dừng cho vòng bi
• Các lỗ tích hợp cho camera, v.v.
• Cứng hơn trục X gốc Tương thích với: * Đầu đùn MK3
• Đầu đùn MK3s
• Đầu đùn MK3s+ Bạn cần chuẩn bị: Tất cả các loại ốc và đai ốc của trục X gốc và * 4 con vít M3 x 12 (ISO 4762) cho kẹp vòng bi
• 4 con đai ốc M3 (DIN 934) cho kẹp vòng bi
• 2 con vít M3 x 18 (ISO 4762) cho bộ căng dây đai
• 2 con đai ốc nylock M3 (DIN 985) cho bộ căng dây đai

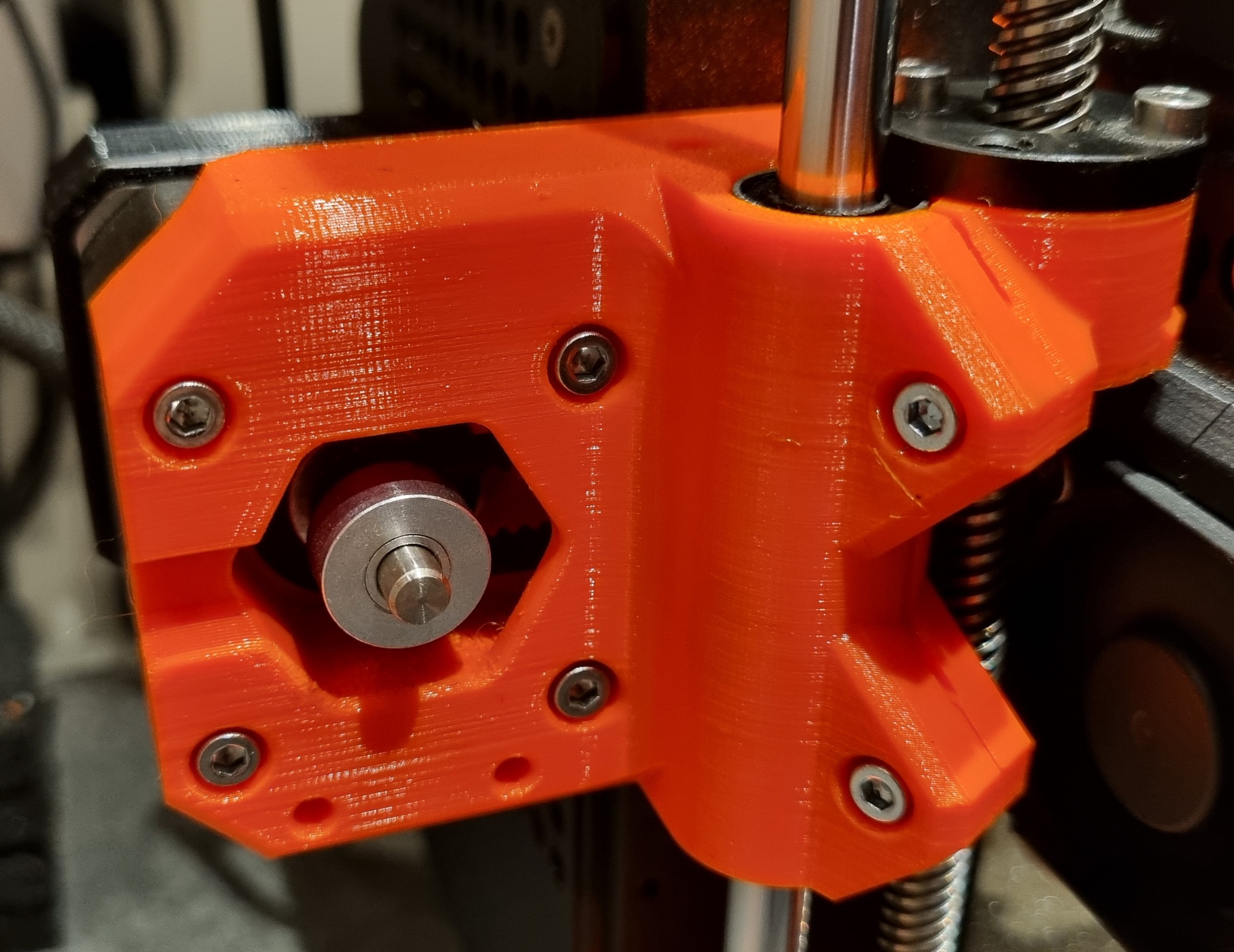

• 1 con vít định vị M3 x 16 (DIN 913) cho bộ căng dây đai (bạn cũng có thể cắt ngắn một con vít M3 và dùng nó) Vặn các ốc của kẹp vòng bi cẩn thận, nếu không vòng bi sẽ bị hư hại. Khe hở không nên đóng lại hoàn toàn. Nếu bạn gặp lỗi trục X sau khi lắp ráp, hãy đảm bảo các thanh được đẩy vào hết cỡ. Độ sâu cho puly: Các lỗ bổ sung: Khoảng cách lỗ vít 18 mm Đường kính lỗ vít: 3 mm Cánh tay gắn camera: ### Hướng dẫn in Chất liệu: PLA hoặc PETG Lớp vách: 2 hoặc 3 Ruột: 20-25% Kiểu ruột: Rectilinear Độ cao lớp: 0,15 mm Supports x-end_motor_boogie.stl: Dùng supports được vẽ cho cầu nhỏ x-end_ilder_boogie.stl: Không cần supports x-end_tensioner_boogie.stl: Không cần supports Cập nhật: 11.11.2022: Cải thiện file x-end_motor_boogie.stl 12.02.2021: Phát hành
