Giá đỡ cưa đĩa Ryobi cho Multiboard

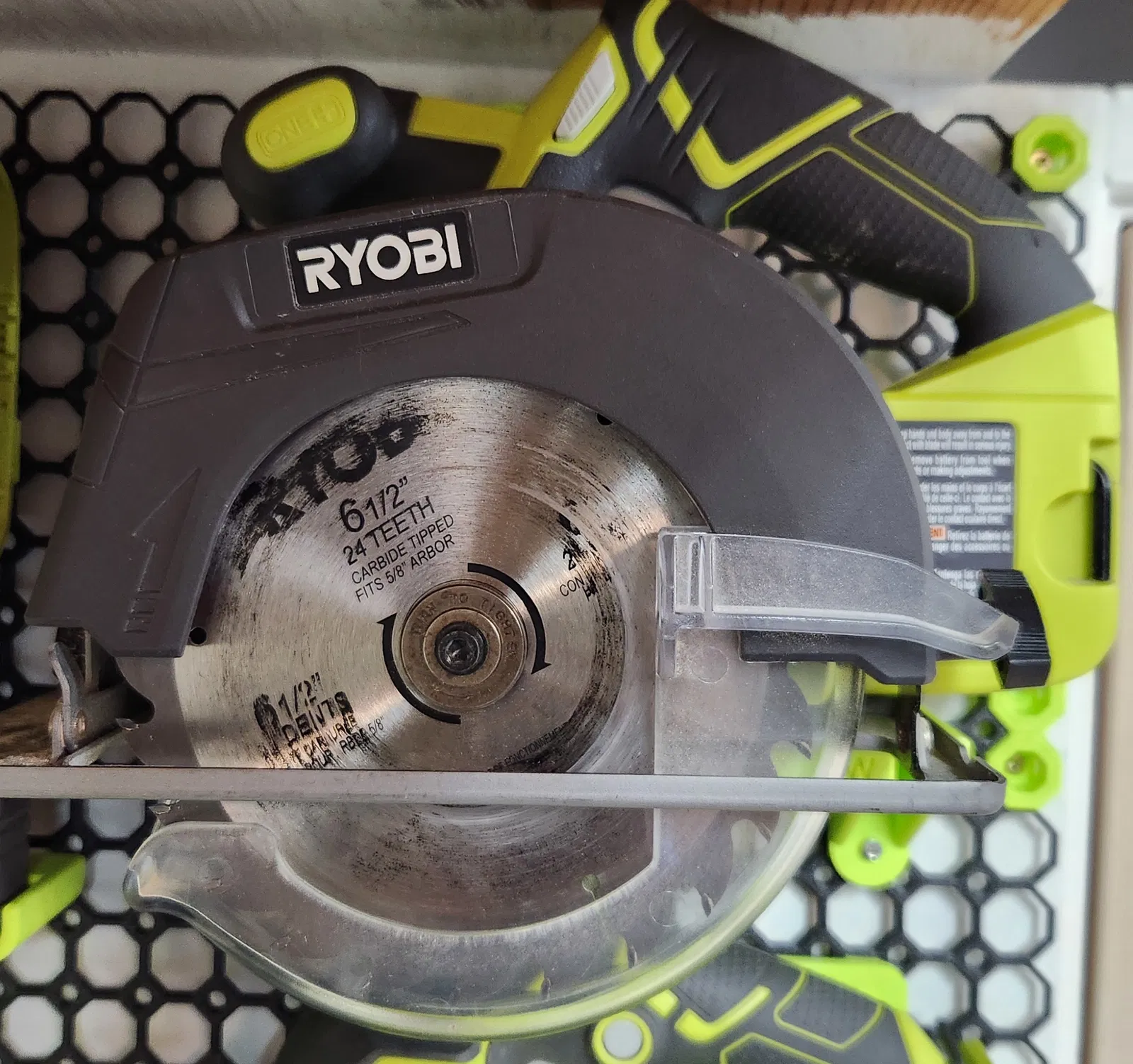

Giá đỡ cho cưa đĩa không dây Ryobi được thiết kế cho hệ thống lưu trữ in 3D Multiboard. Mô hình có thể được in bằng hầu hết mọi vật liệu và cài đặt mặc định.

Tôi đã chỉnh sửa và tích hợp đáng kể giá đỡ treo tường cưa đĩa Ryobi của jarkkon95 cho phần giá đỡ vừa với trụ pin.

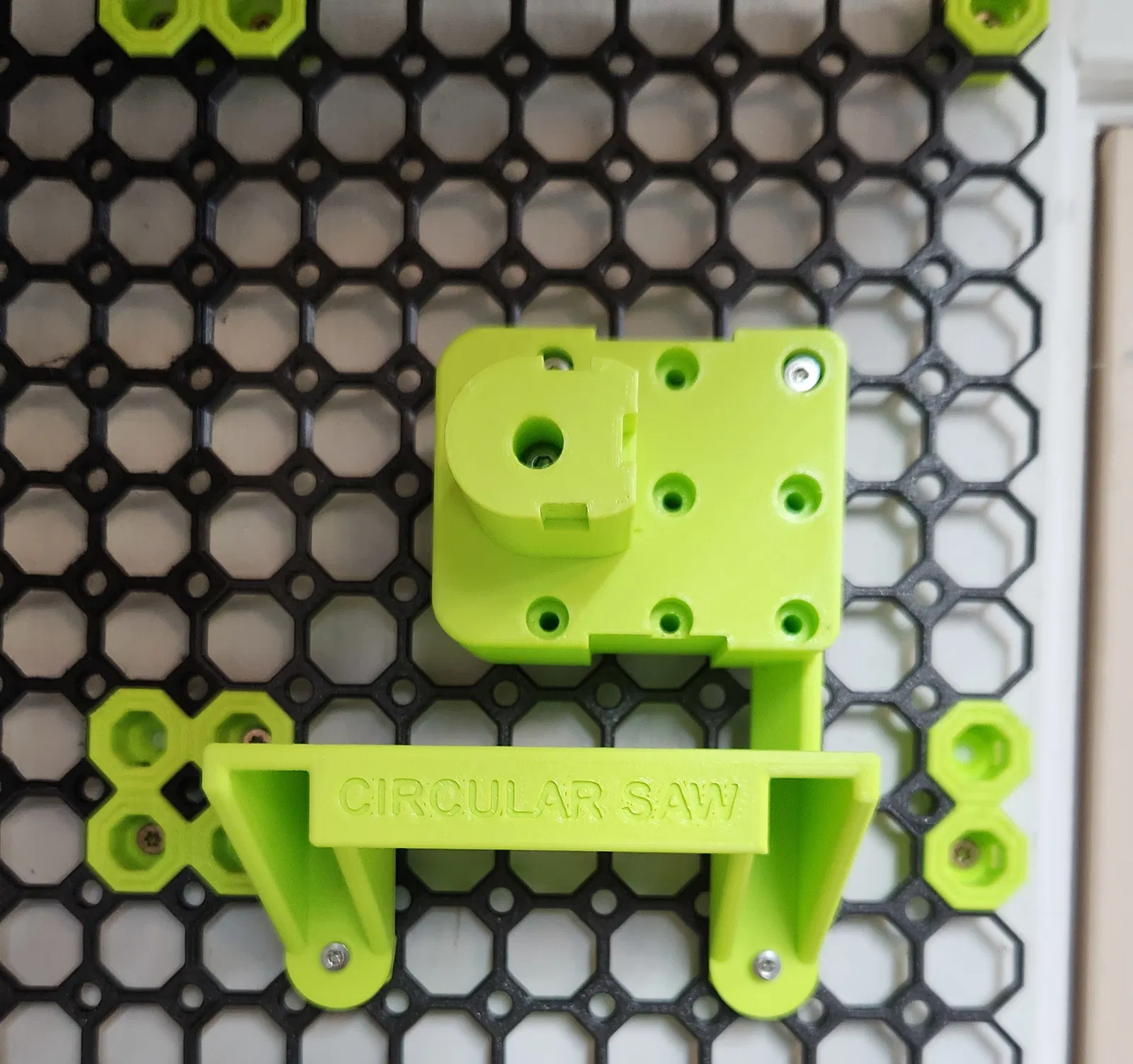

Giá đỡ được gắn vào bốn Bu lông đầu chốt ren lớn Multiboard 9mm với đai ốc âm 4 mm bằng 2 Ốc vít đầu chìm lục giác M4x50mm (kiểu dáng tương tự như ốc vít dùng trong máy in Prusa) và 2 Ốc vít đầu chìm lục giác M4x12mm. Một ốc vít M4x50mm được sử dụng bên trong giá đỡ pin để tăng cường độ chắc chắn.

Bốn bu lông Multiboard này là bản chỉnh sửa của bu lông Multiboard gốc để thêm đai ốc âm 4mm. Sử dụng các bu lông này để kết nối chắc chắn với Multiboard, sau đó sử dụng các ốc vít M4 để kết nối giá đỡ với bu lông.

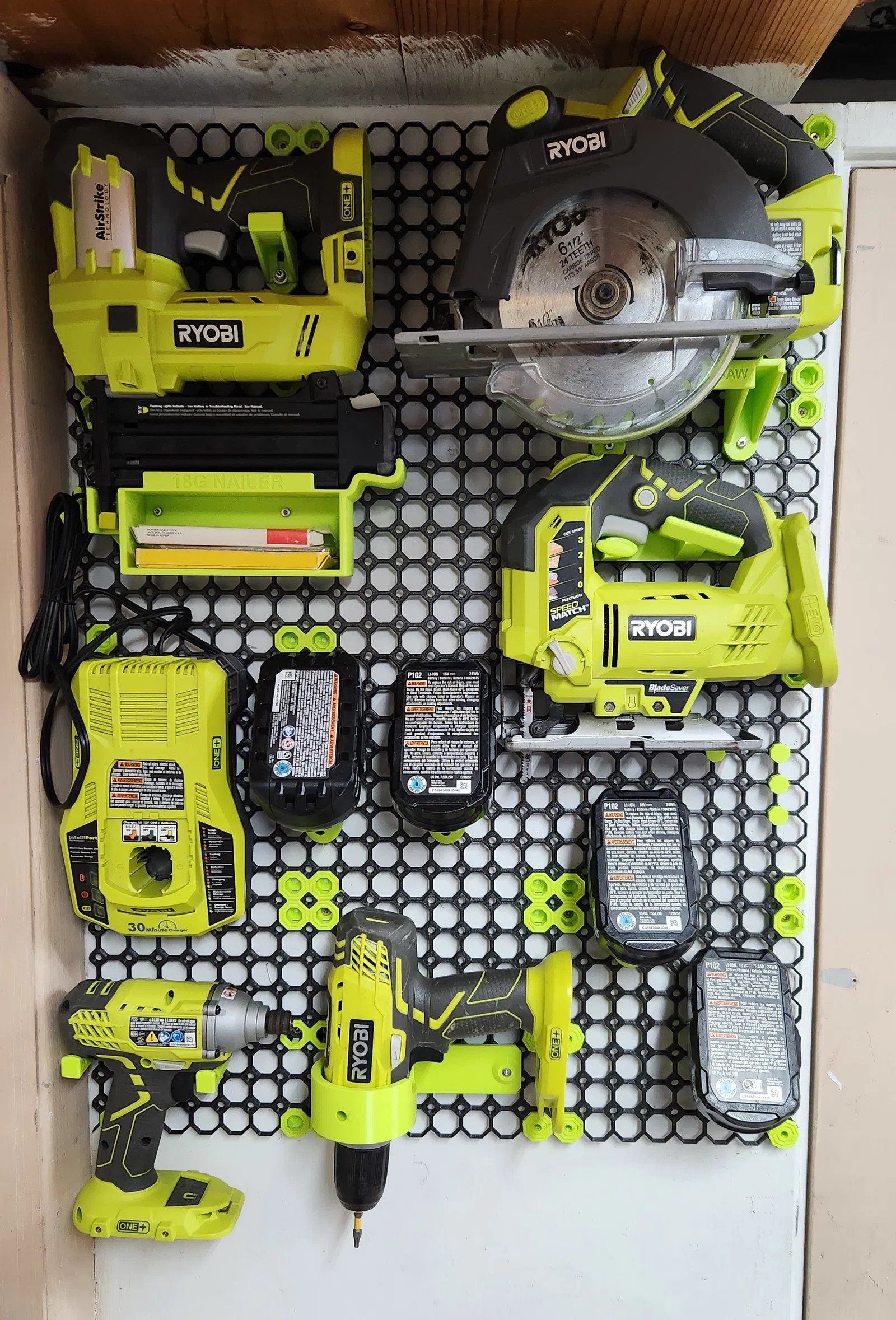

Đây là một phần của dòng giá đỡ Ryobi cho Multiboard, được thiết kế với giao diện và cảm giác tương tự, gắn các dụng cụ song song với tường, nhãn hướng ra ngoài. Điều này, cùng với việc bố trí sáng tạo trên Multiboard, mang lại một thẩm mỹ gọn gàng, có tổ chức và được thiết kế tốt.
