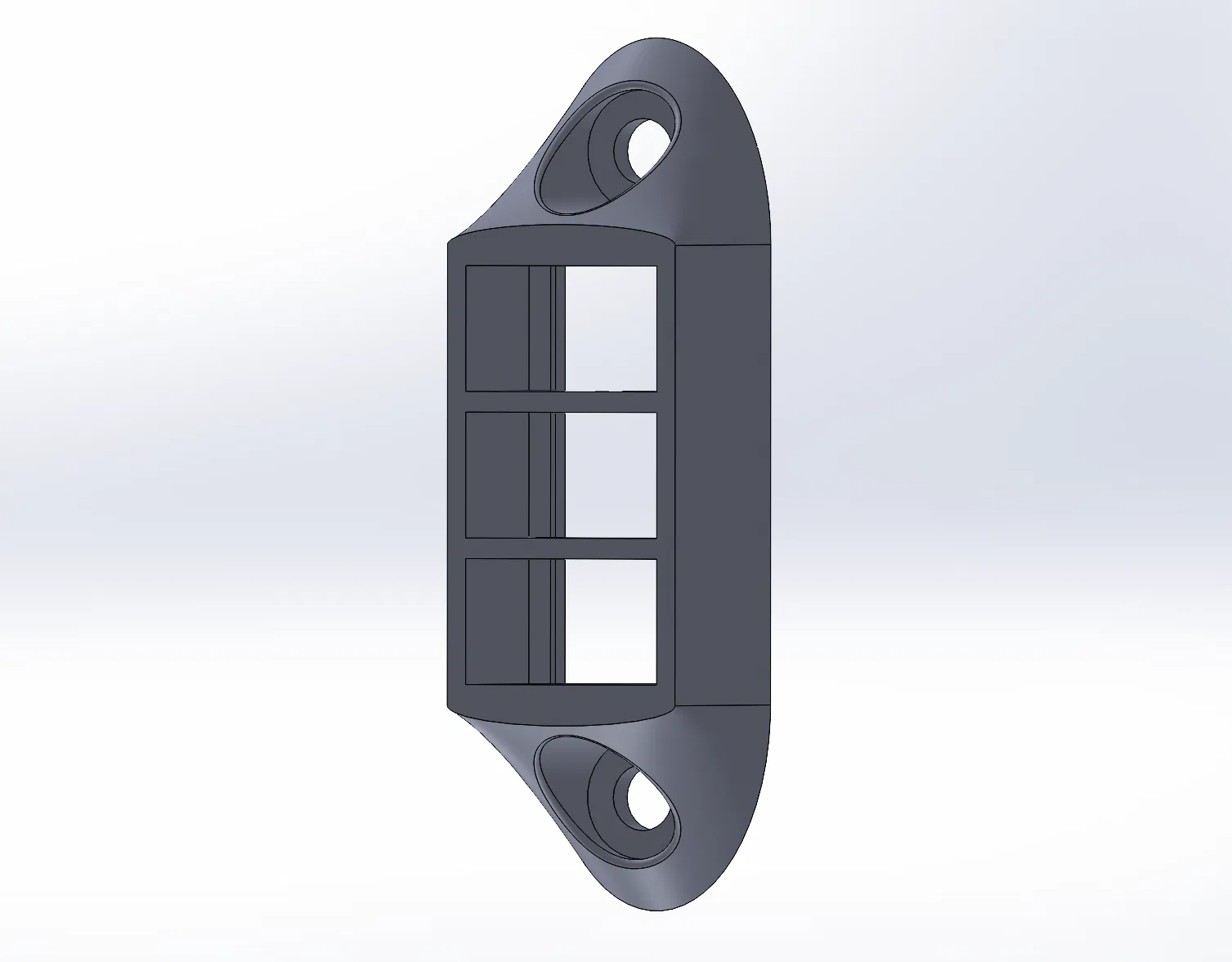

Bộ chia JST-XH cái 3 pin

Mình làm cái mẫu này cho chiếc Voron 2.4 của mình để có thể chia các kết nối cho dải đèn LED buồng một cách gọn gàng. In chỉ mất khoảng 10 đến 30 phút và không cần vật liệu hỗ trợ.

Mình đã dùng:

• Đầu nối cái JST XH (x3)
• Vài sợi Dây điện Tùy ý
• ốc M3x8 SHCS (x2)

Để lắp ráp, đầu tiên hãy cắt bớt các chốt ở đáy của đầu nối xuống còn khoảng 1 đến 2 ly thôi nha. Chỉ cần đủ ngắn để không chạm vào bề mặt lắp đặt nhưng cũng không quá ngắn đến nỗi khó hàn.

Gắn các đầu nối vào vỏ, sau đó nối các cặp chốt tương ứng trên mỗi đầu nối lại với nhau bằng đoạn dây điện thừa và hàn.

Các đầu nối được thiết kế để giữ chặt bằng lực ma sát, có nghĩa là dung sai của vỏ đầu nối khá là khít.

Trên một trong những bản thử nghiệm của mình, các lỗ hơi nhỏ, nhưng mình thấy dùng kìm chết (bench vise) có thể ép chúng vào được. Việc này không ảnh hưởng gì đến chức năng của đầu nối.

Mình đã cập nhật kích thước để có độ khít tốt hơn, nhưng bạn hãy chuẩn bị tinh thần là sẽ cần dùng lực để gắn các đầu nối vào lỗ đó.

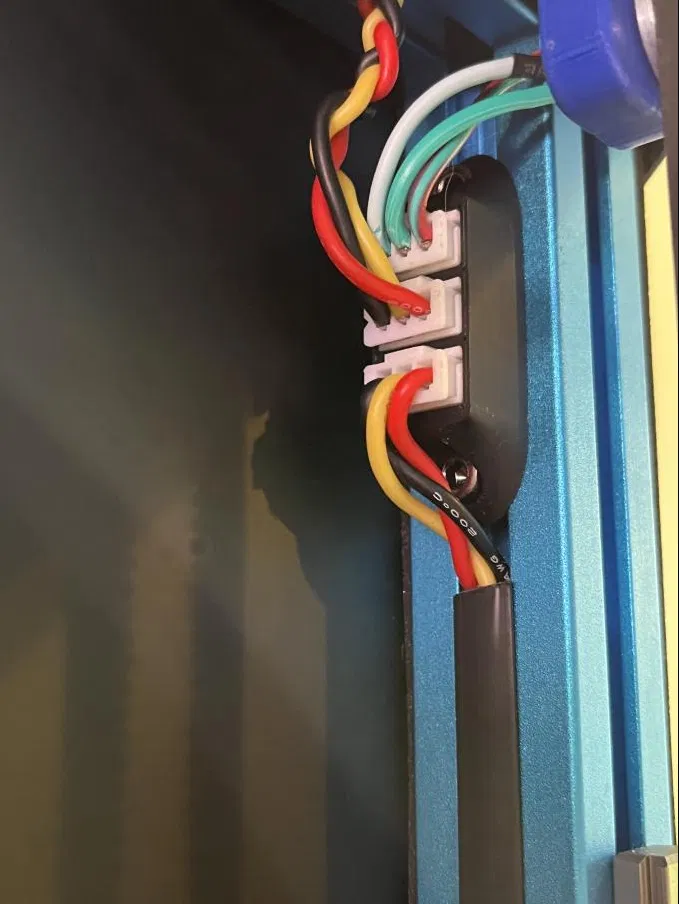

Đây là lúc nó được lắp trên chiếc V2.4 của mình
