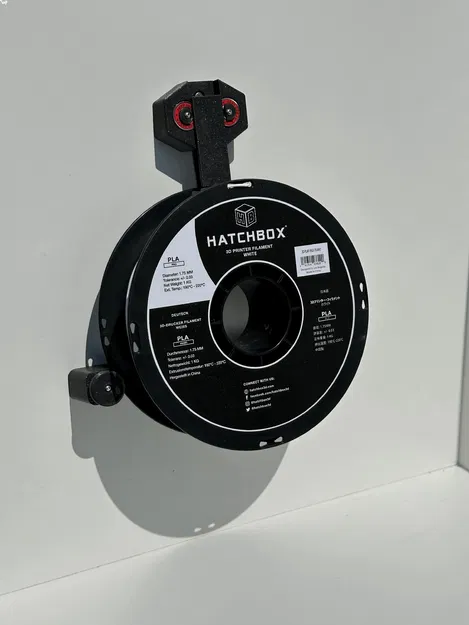

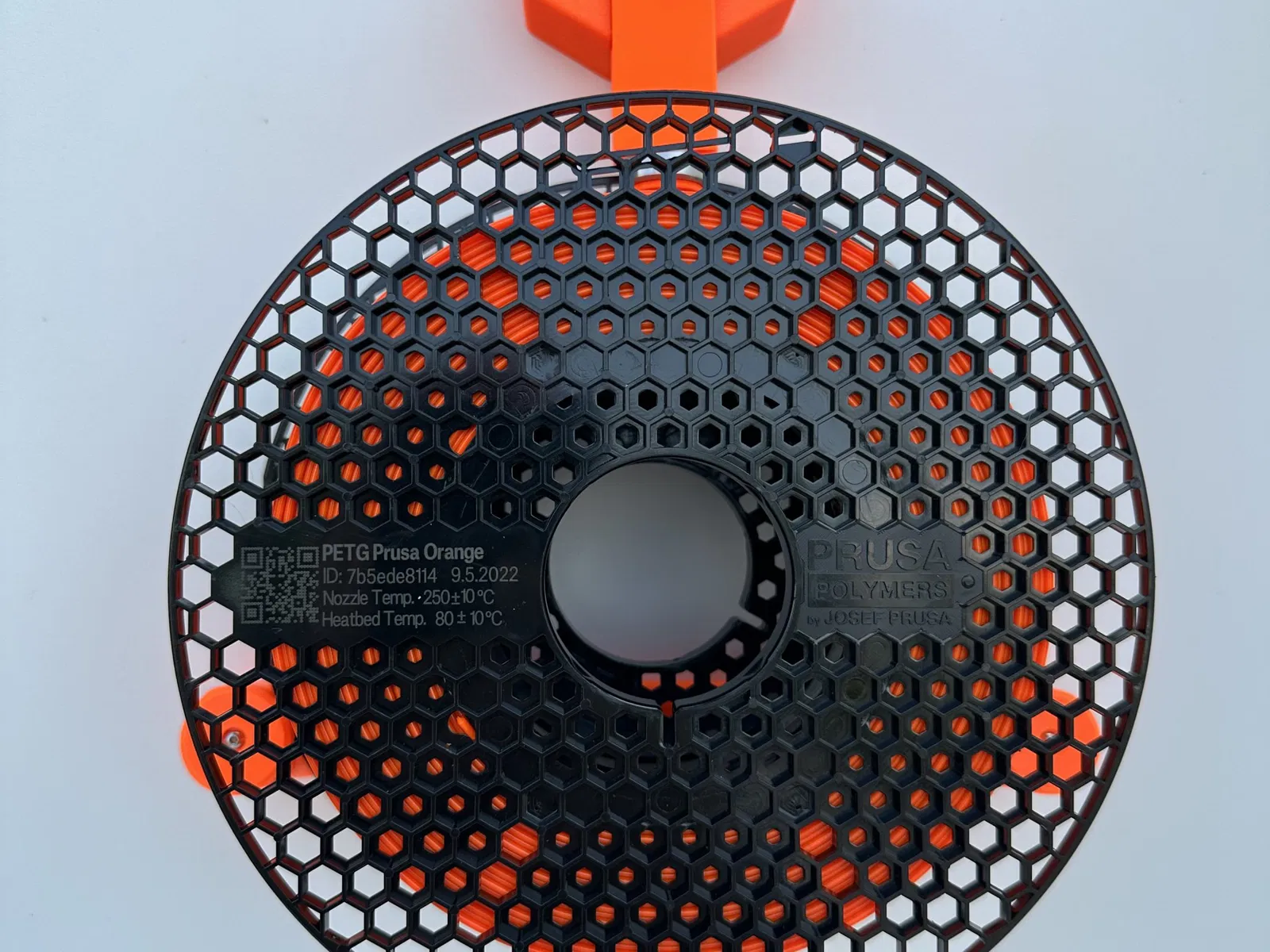

Hệ thống giá đỡ cuộn một mặt cho tường hoặc vỏ máy in 3D

Tại sao

• Tôi muốn tạo ra một giá đỡ cuộn mà không quá phức tạp - tôi muốn nó chắc chắn và đa năng (hoặc ít nhất là không phụ thuộc vào đường kính và chiều rộng cụ thể của các cuộn).

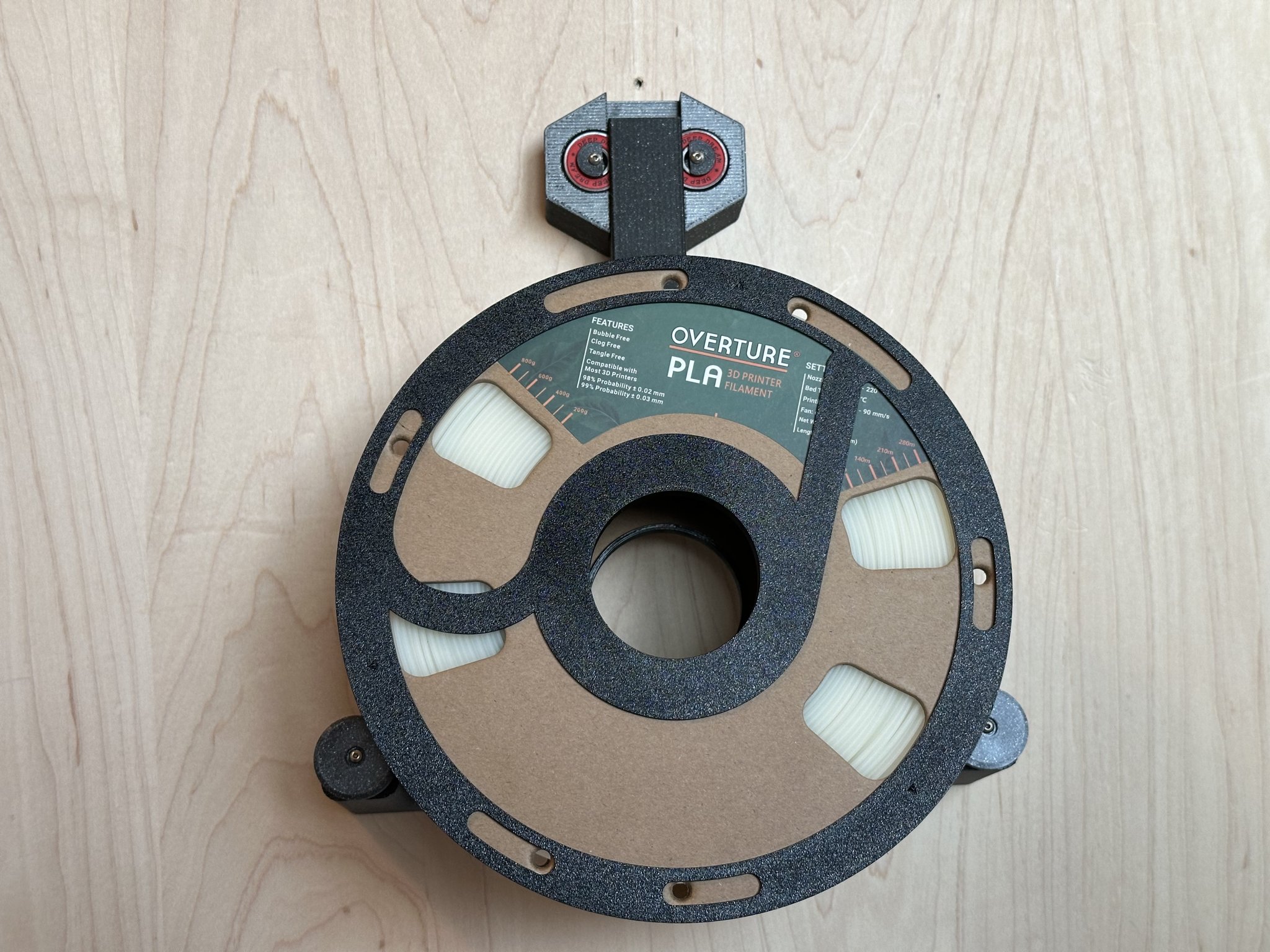

• Hầu hết các cuộn bìa cứng mà tôi sử dụng đều là thương hiệu Overture, và tôi muốn đảm bảo rằng tôi tìm ra cách tốt để điều chỉnh chúng hoạt động với Giá Đỡ Cuộn mới của tôi (thêm thông tin về điều đó ở phần dưới)

Tính năng

• Dễ in, dễ lắp ráp
• Dễ dàng tải và dỡ cuộn, vẫn chỉ bằng một tay

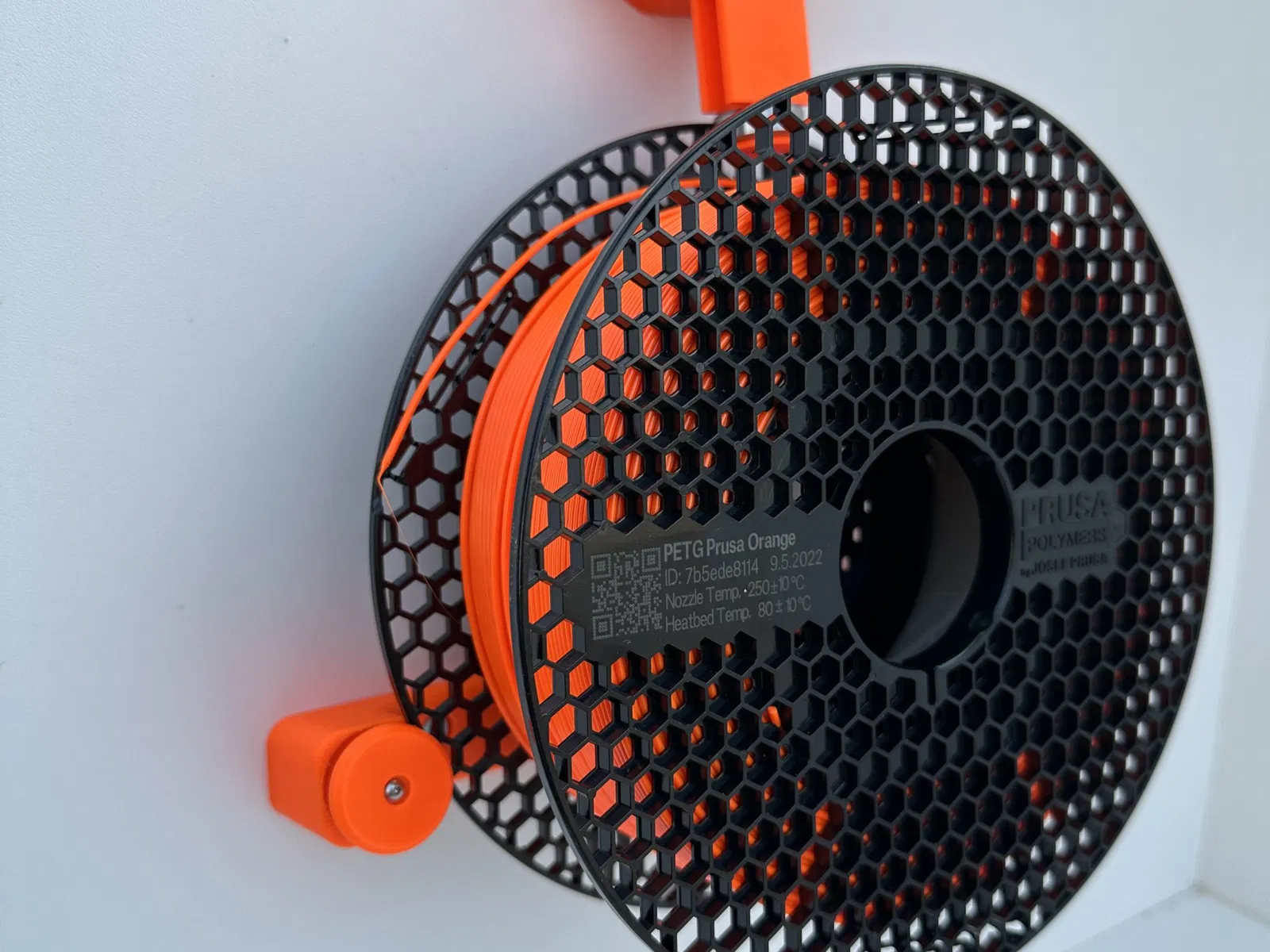

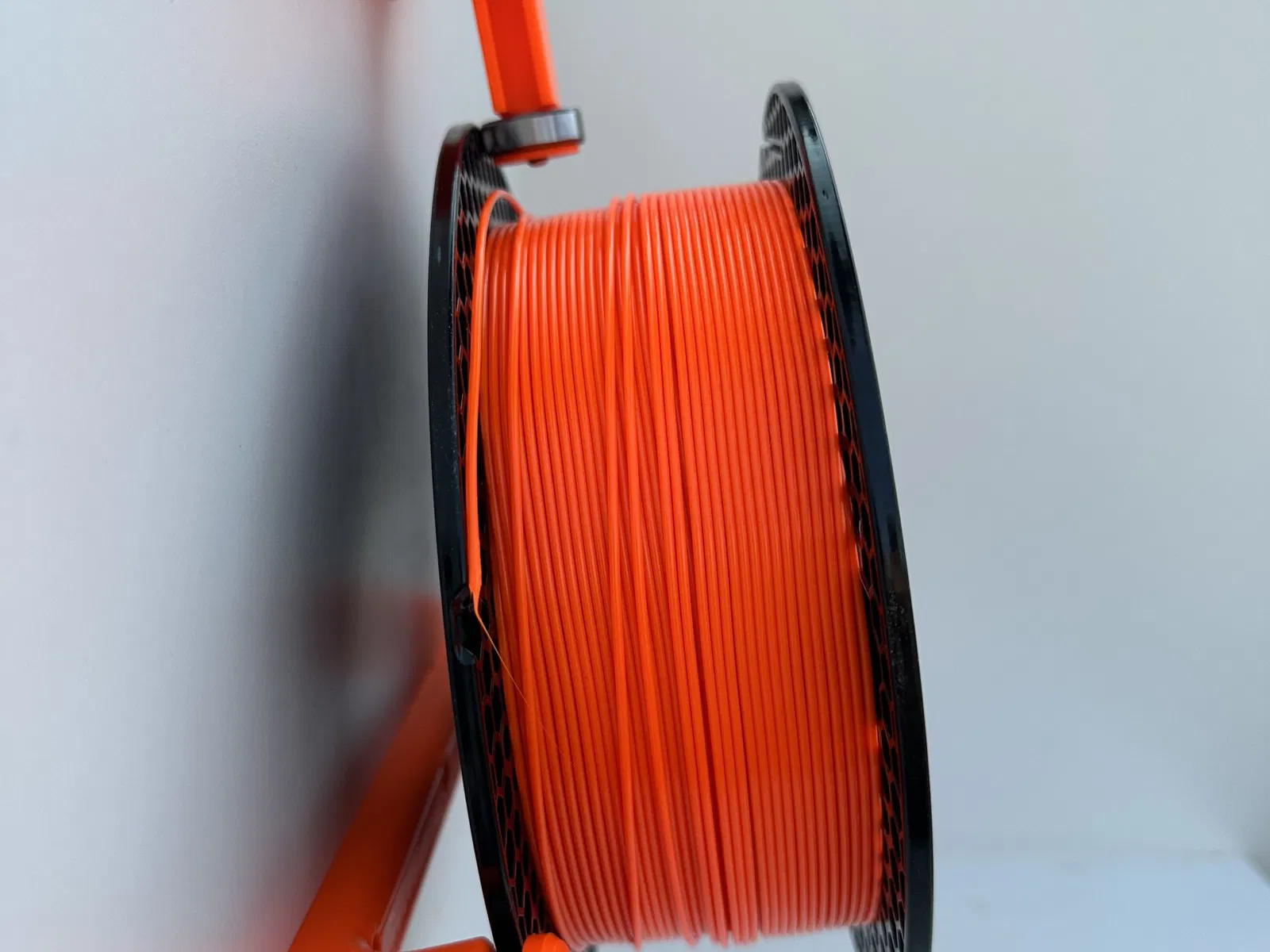

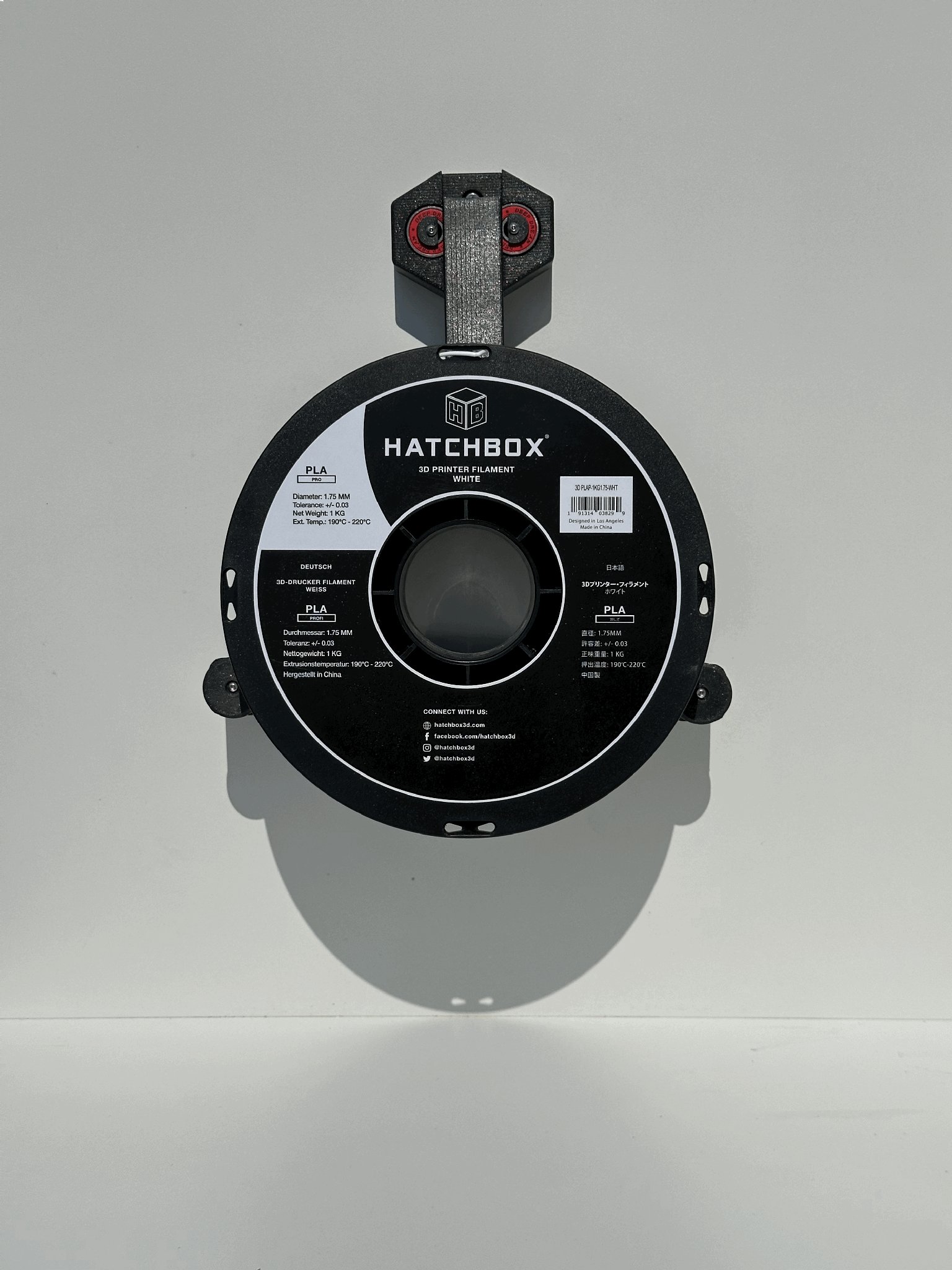

• Giữ cuộn chỉ ở một bên, vì vậy bạn có thể sử dụng cuộn 0.5, 1, 2, thậm chí 3kg

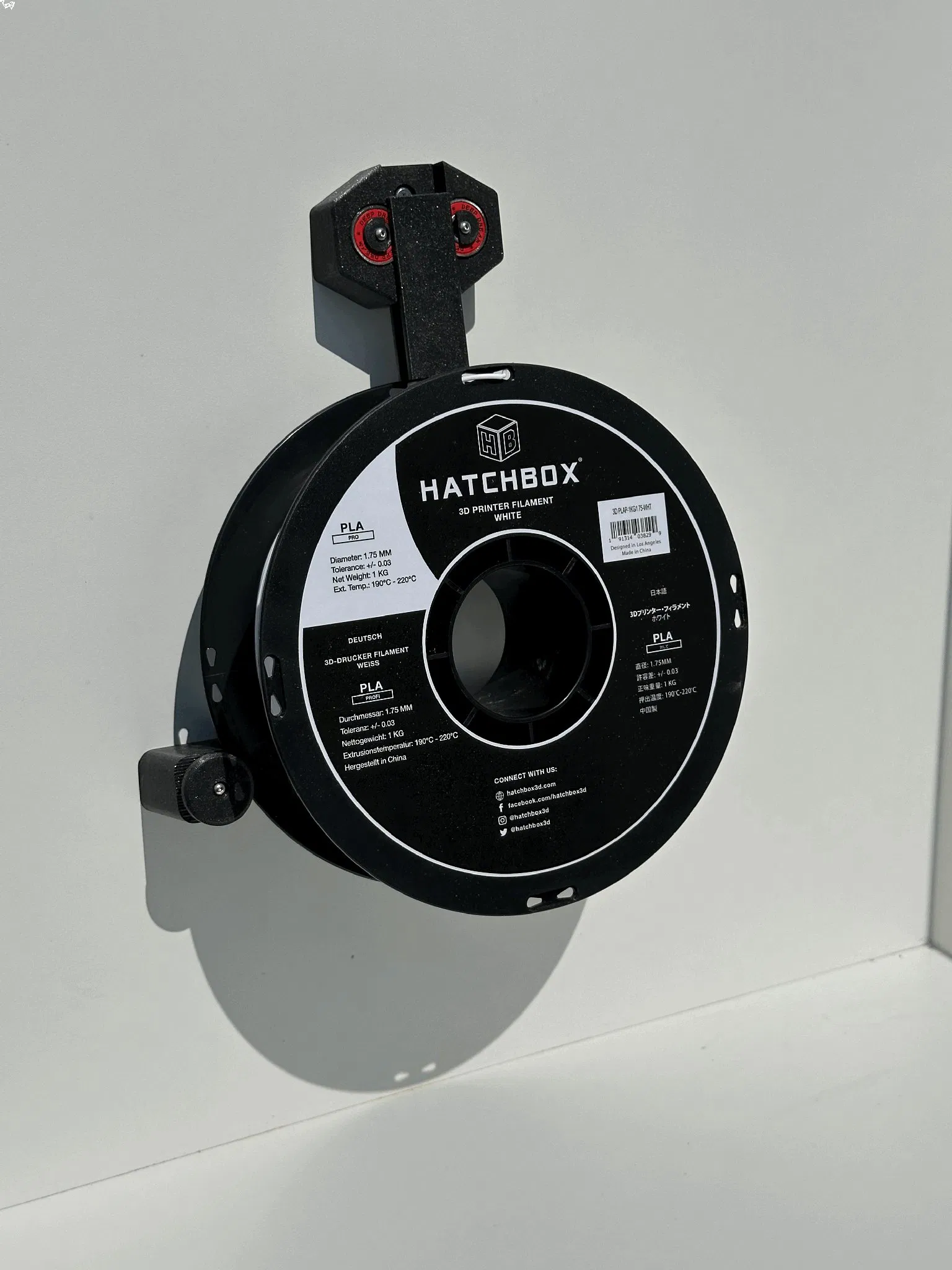

• Có thể được gắn bên trong hoặc bên ngoài vỏ
• Nhẹ, nhưng chắc chắn, không nặng về mặt thị giác
• Giá Đỡ Cuộn Mini, cái này có thể được sử dụng thay cho Giá Đỡ Cuộn tiêu chuẩn để chứa các cuộn mini (500g) - nhưng cũng hoạt động với các cuộn 1 KG.
• Mô hình Giá Đỡ Cuộn Nâng Cao Kết Hợp là một mảnh ghép kết hợp giữa Giá Gắn và Giá Đỡ Cuộn để bạn có thể in hiệu quả hơn tất cả các mảnh để xếp chồng 2, 3, 4, hoặc bao nhiêu cuộn bạn muốn theo chiều dọc trong các cuộn của bạn.

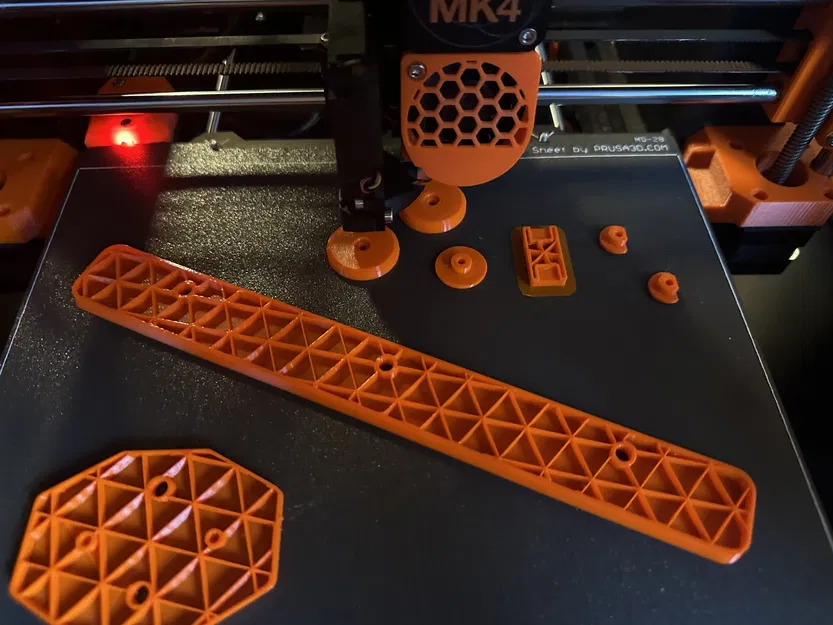

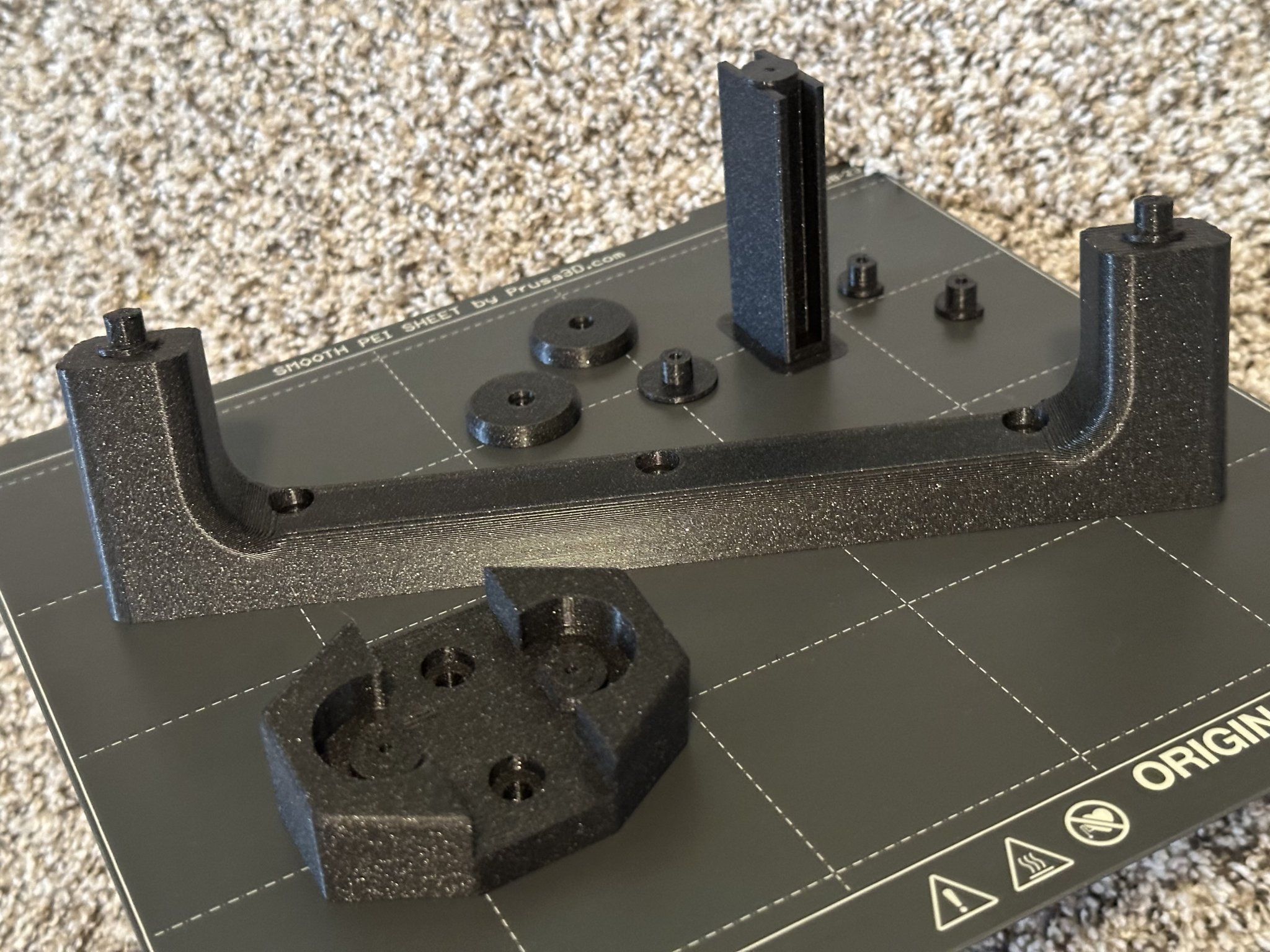

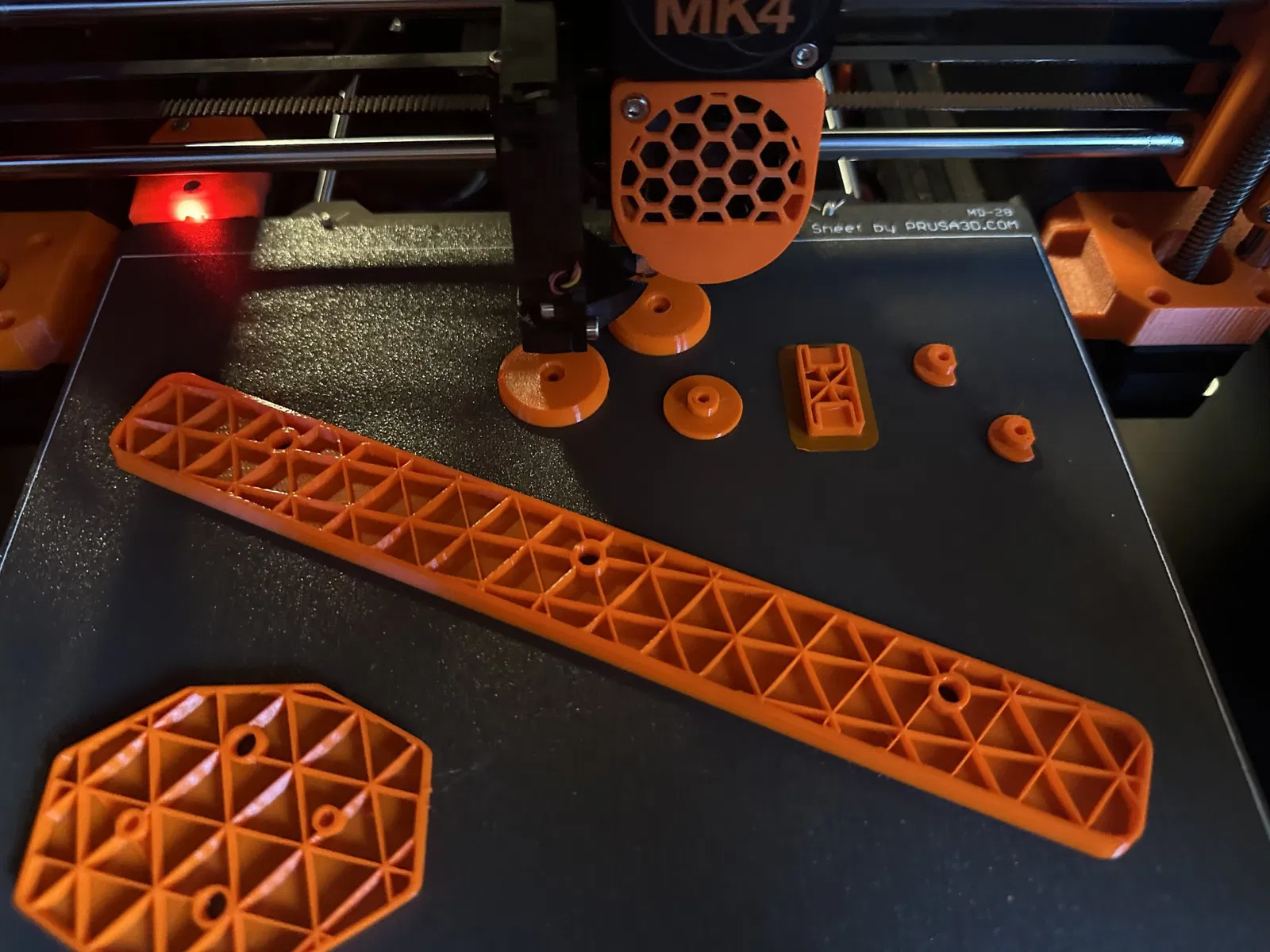

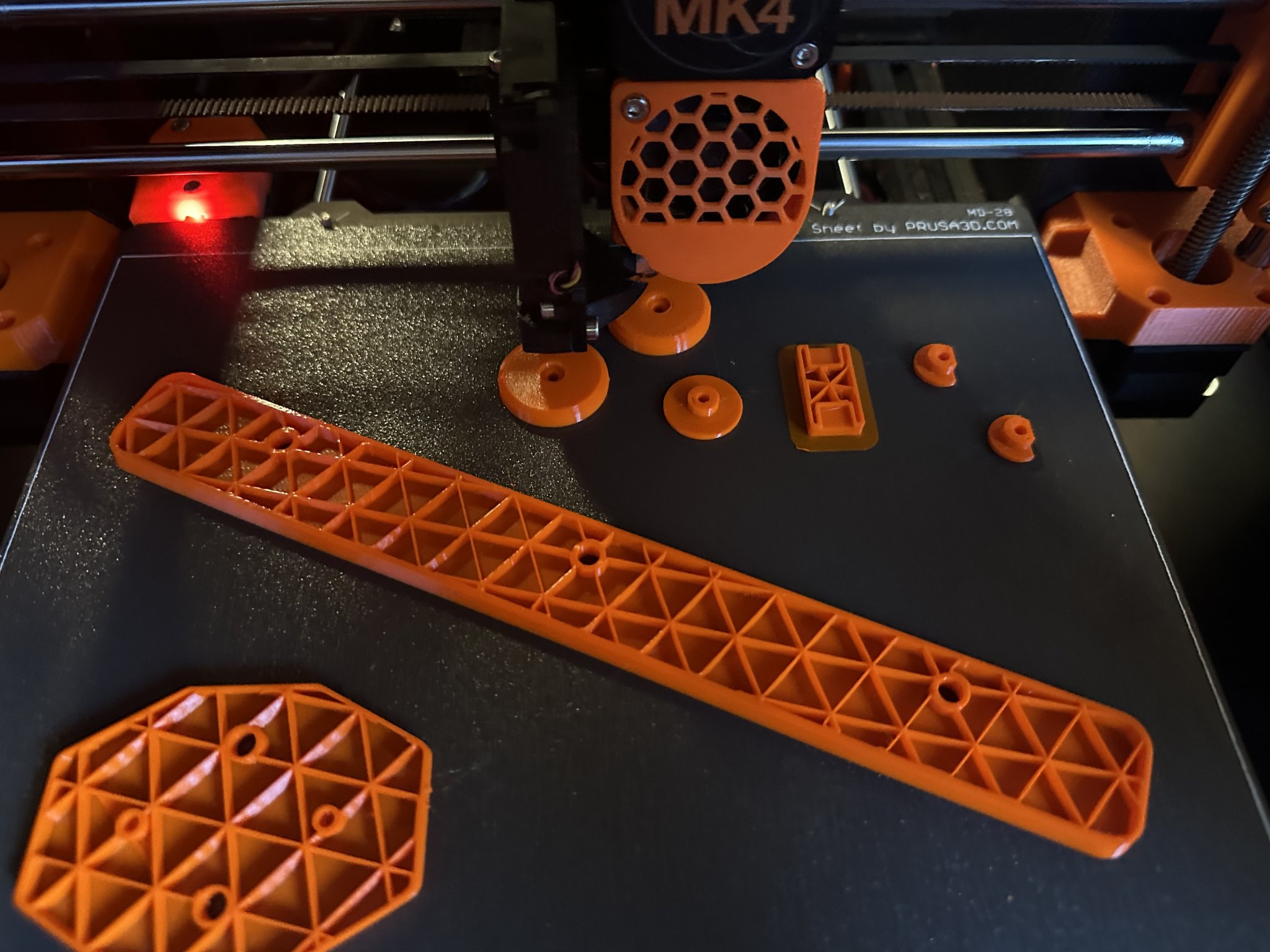

Hướng dẫn in

• Sử dụng Cài đặt In Draft 0.30mm Mặc định của eSlicer
• Vật liệu: PLA, PETG, ASA
• Brim: chỉ cần thiết trên Giá Gắn Trượt
• Infill: Tam giác 10-15%
• Đường viền: 3, Trên/Dưới: 3

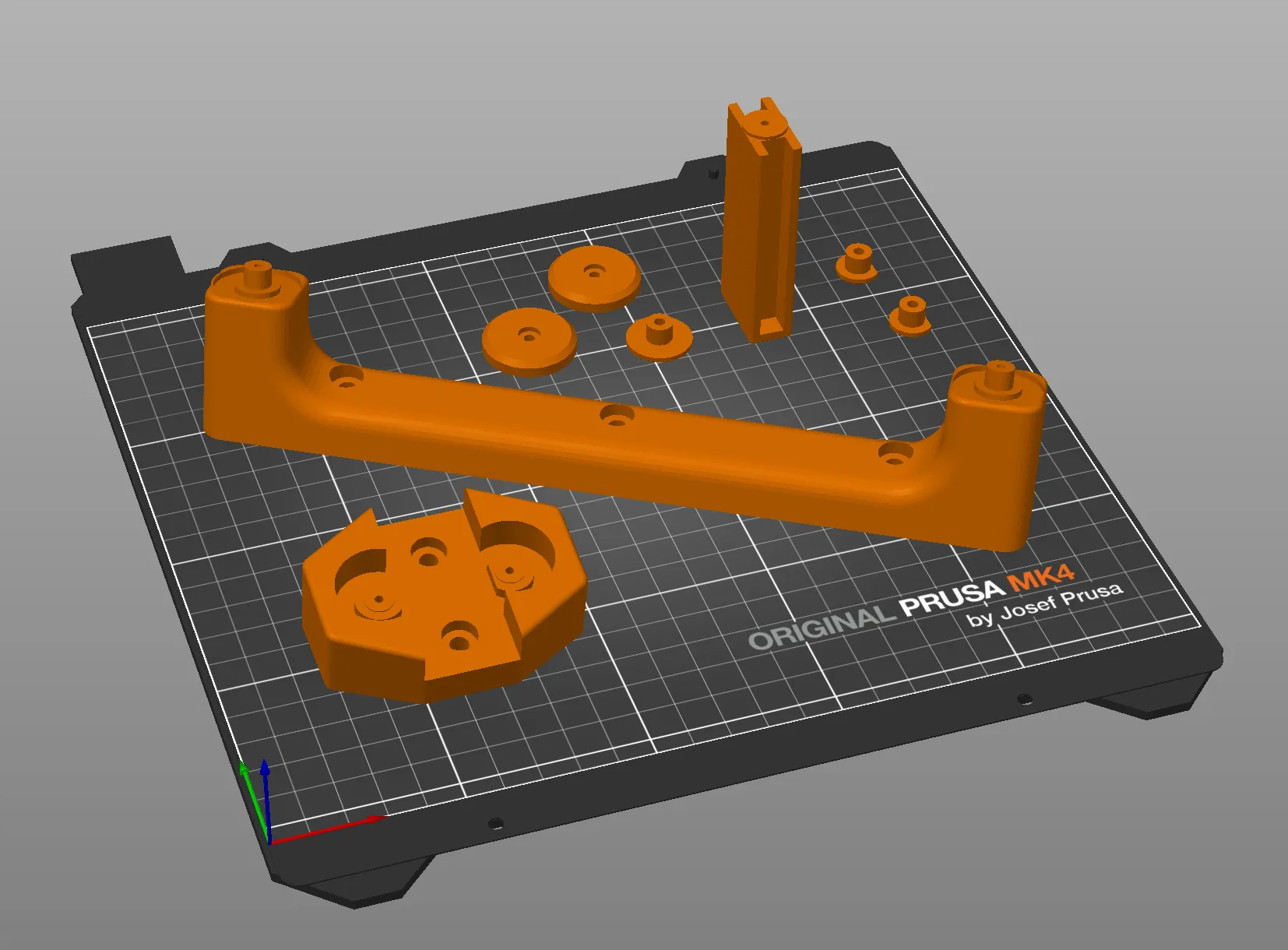

• Tất cả các phần đã được thiết kế với một bên nhất định mà nó được in để giảm thiểu vật liệu hỗ trợ cần thiết.

Các phần không in (cho 1 cấu hình tiêu chuẩn)

• (5) vòng bi 608
• (5) vít M2.5x16
• (5) đinh gắn
  • Vít và đai ốc M4/M5 để gắn vào tường vỏ
  • Vít tường khô/Vít xây dựng nếu gắn vào tường

Hướng dẫn lắp ráp

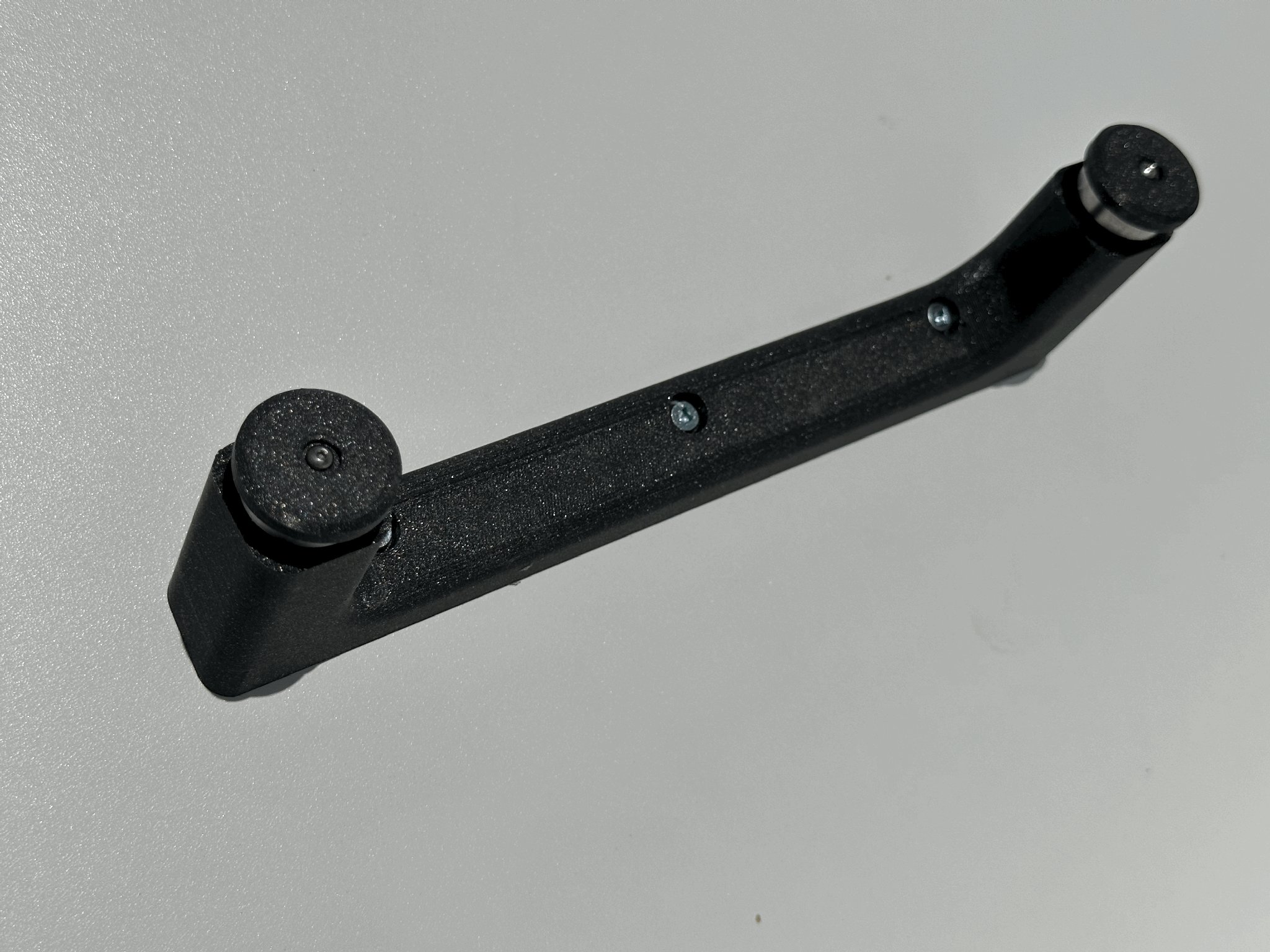

Giá Đỡ Cuộn

• Thêm vòng bi vào Giá Đỡ Cuộn
• Thêm nắp vòng bi vào mỗi vòng bi đó
• Gắn nắp vòng bi bằng vít M2.5x16

Giá Gắn Trượt

• Thêm 2 vòng bi vào Giá Gắn Trượt
• Đặt các khoảng cách vòng bi Gắn Trượt lên trên các vòng bi
• Gắn bằng vít M2.5x16

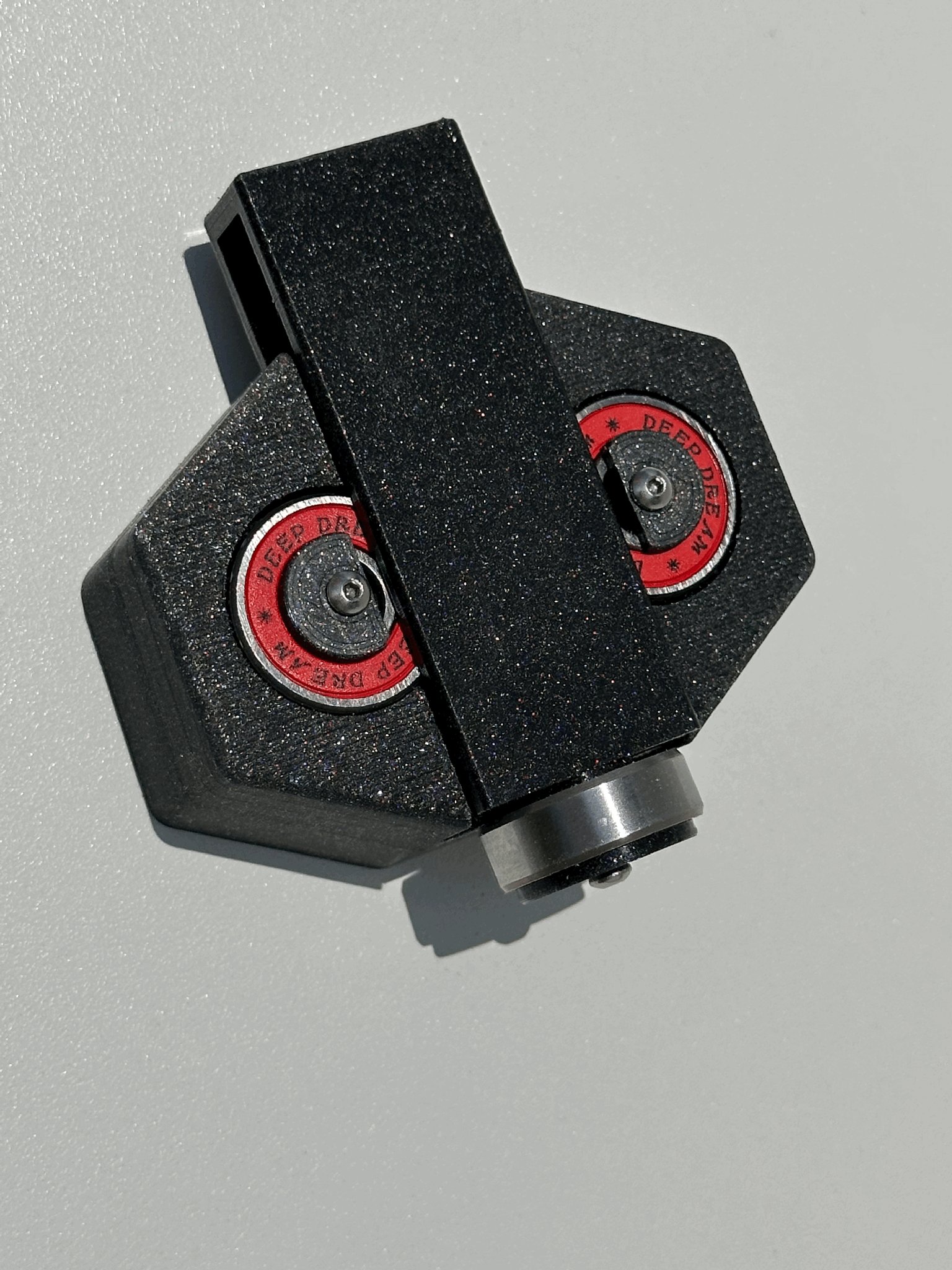

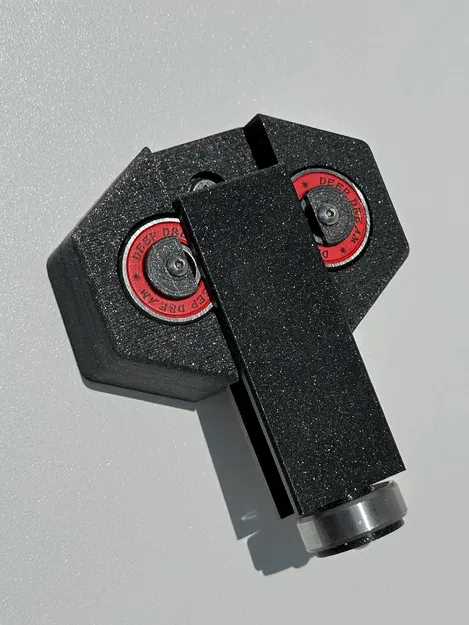

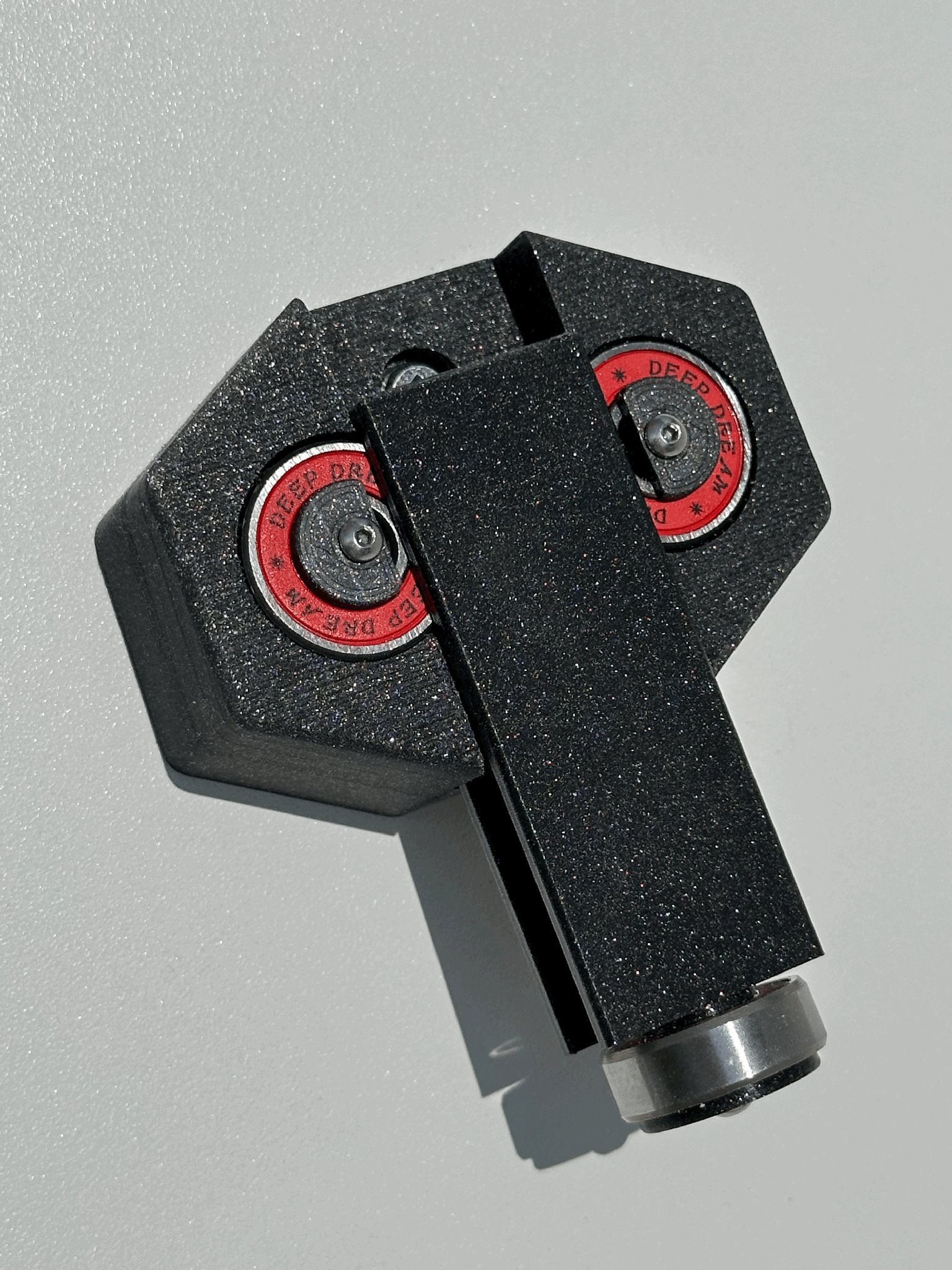

Gắn Trượt

• (LƯU Ý*) Bộ bắt trượt cần được gắn vào vỏ của bạn hoặc tường trước khi lắp đặt cuối cùng của vòng bi trên Bộ bắt trượt.
• Đặt vòng bi vào cuối của Bộ bắt trượt
• Thêm nắp vòng bi bắt
• Gắn bằng một vít M2.5x16

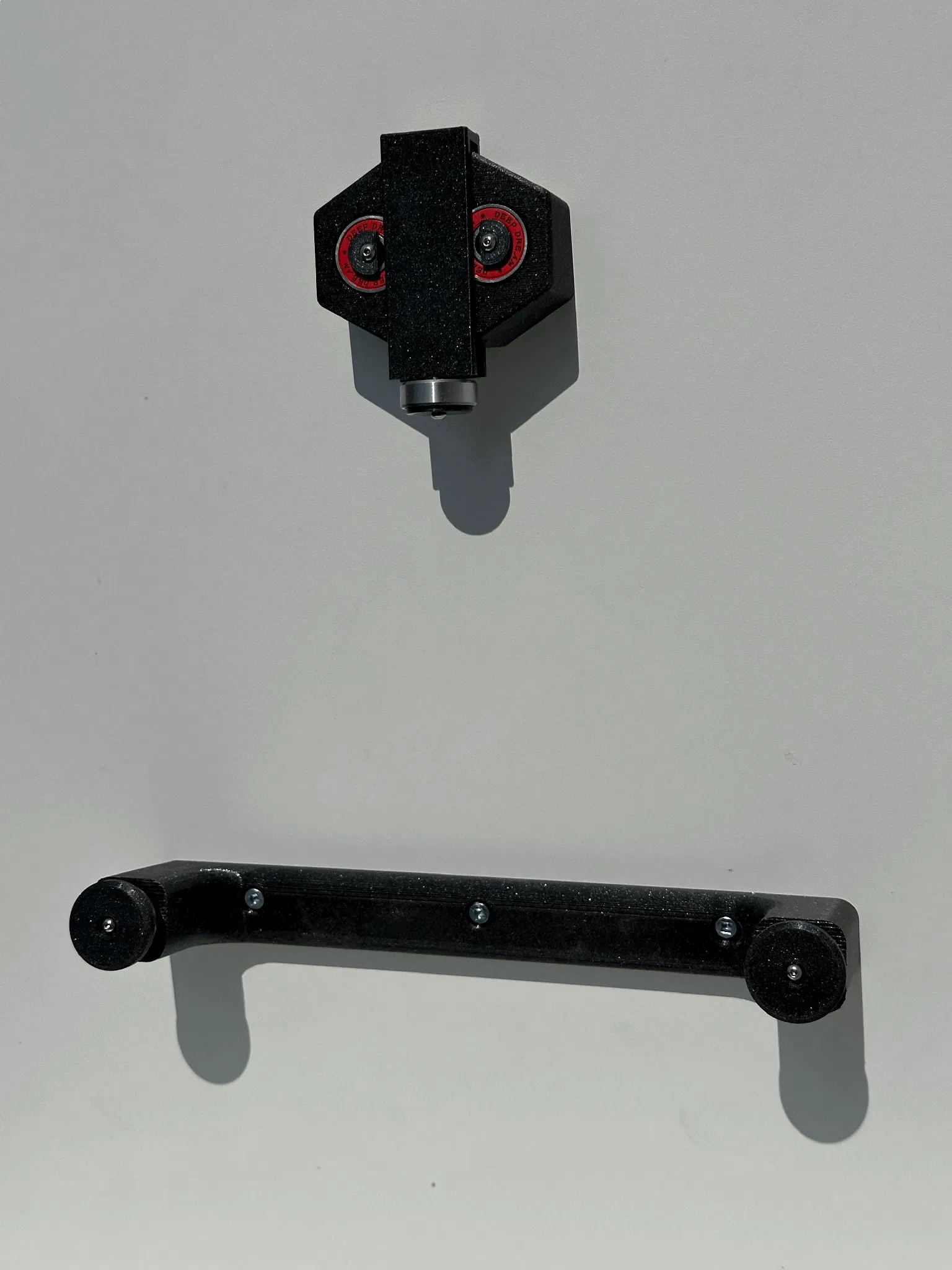

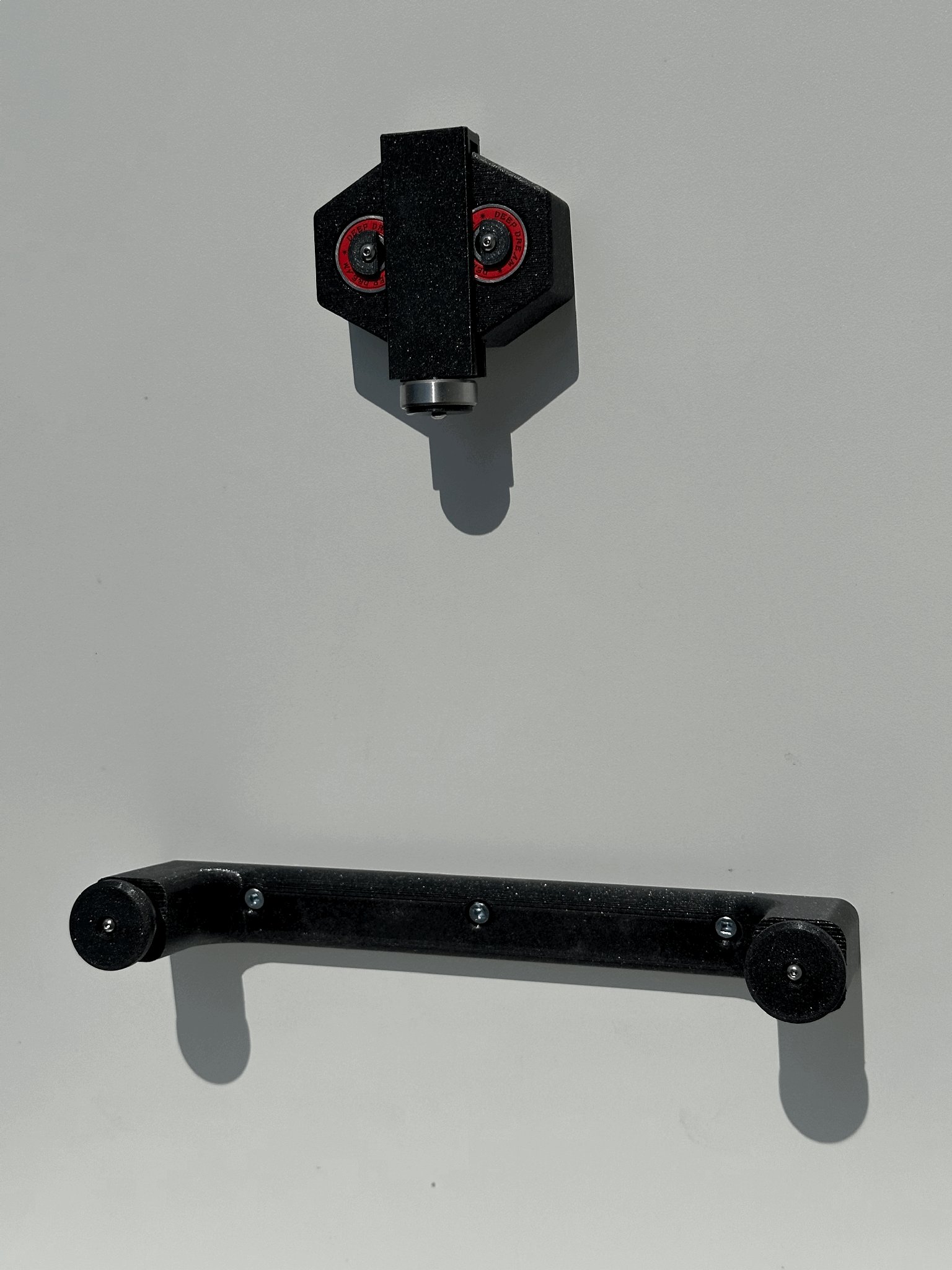

Cài đặt

• Giả lập trong vỏ của bạn nơi bạn dự định đặt Giá đỡ Cuộn
• Đánh dấu 3 lỗ vít gắn trên Giá đỡ Cuộn
• Đo và đánh dấu một điểm trực tiếp lên 8 ½" từ lỗ vít trung tâm của Giá đỡ Cuộn để đánh dấu lỗ trên cùng của Giá đỡ Bắt
• Đo và đánh dấu một điểm cho lỗ dưới cùng của giá đỡ bắt xuống 1 1/8” từ lỗ trên cùng
• Vặn Giá đỡ Cuộn đã lắp ráp vào
• Vặn Giá đỡ Bắt đã lắp ráp một phần vào (Xem hình ảnh để biết hướng, cạnh dày hơn ở phía dưới)
• Trượt Bộ bắt trượt vào Giá đỡ Bắt từ trên xuống dưới
• Gắn Vòng bi và Nắp Cuối Bộ bắt trượt bằng vít M2.5x16
• Xong!

Những mẹo khác

• Do trọng lượng của một cuộn đầy, cuộn bằng bìa cứng có thể phát triển các điểm phẳng, nhưng tôi đã thấy rằng việc in bộ chuyển đổi Cuộn Bìa Polymaker để đặt một vòng nhựa xung quanh mép ngoài hoàn toàn giảm thiểu vấn đề này.
• Mục đích sử dụng của tôi là gắn 1 bên trong vỏ của tôi ở mỗi bên máy in của tôi, và thêm vào đó là gắn nhiều cuộn chồng lên tường bên cạnh máy in khác của tôi để tôi có thể chuẩn bị trước cho các lần thay đổi sợi, cũng như hỗ trợ nhiều cuộn để sử dụng với MMU3 hoặc các cấu hình đa vật liệu khác.
