Giá đỡ sạc pin Ryobi cho Multiboard

Giá đỡ sạc pin Ryobi được thiết kế cho hệ thống lưu trữ in 3D Multiboard. Mô hình có thể được in bằng hầu hết mọi vật liệu và cài đặt mặc định.

Giá đỡ này rất đơn giản, nó bao gồm hai kẹp multiboard tùy chỉnh với các đai ốc M4 âm và hai vít đầu nút M4 x 12mm (hoặc tương tự).

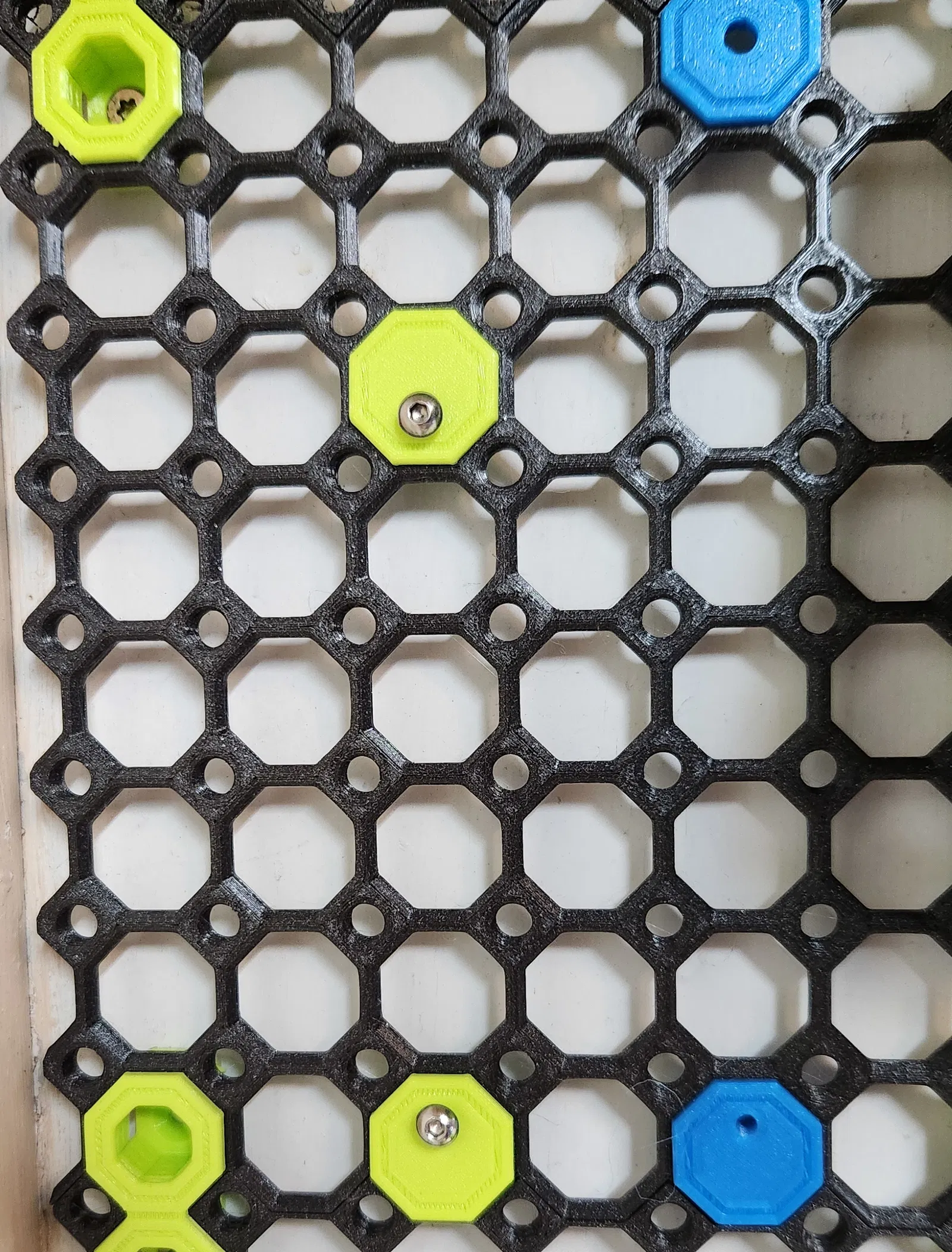

Gắn các kẹp vào vị trí cách nhau sáu ô lưới, với lỗ của kẹp trên lệch xuống dưới. Định hướng lỗ của kẹp dưới ở mặt trên. Khoảng cách từ lỗ đến lỗ là 140mm để khớp với các giá đỡ của sạc pin.

Lưu ý, các kẹp này không chắc chắn bằng các bu lông ren được sử dụng trong các thiết kế khác của tôi. Trong tương lai, tôi có thể sẽ thay thế chúng bằng thứ gì đó khó rút ra khỏi Multiboard. Đây chỉ là vấn đề khi cố gắng tháo sạc vì nó tạo ra một cánh tay đòn lớn hơn.

Hai kẹp có độ lệch giống hệt nhau và giống nhau.

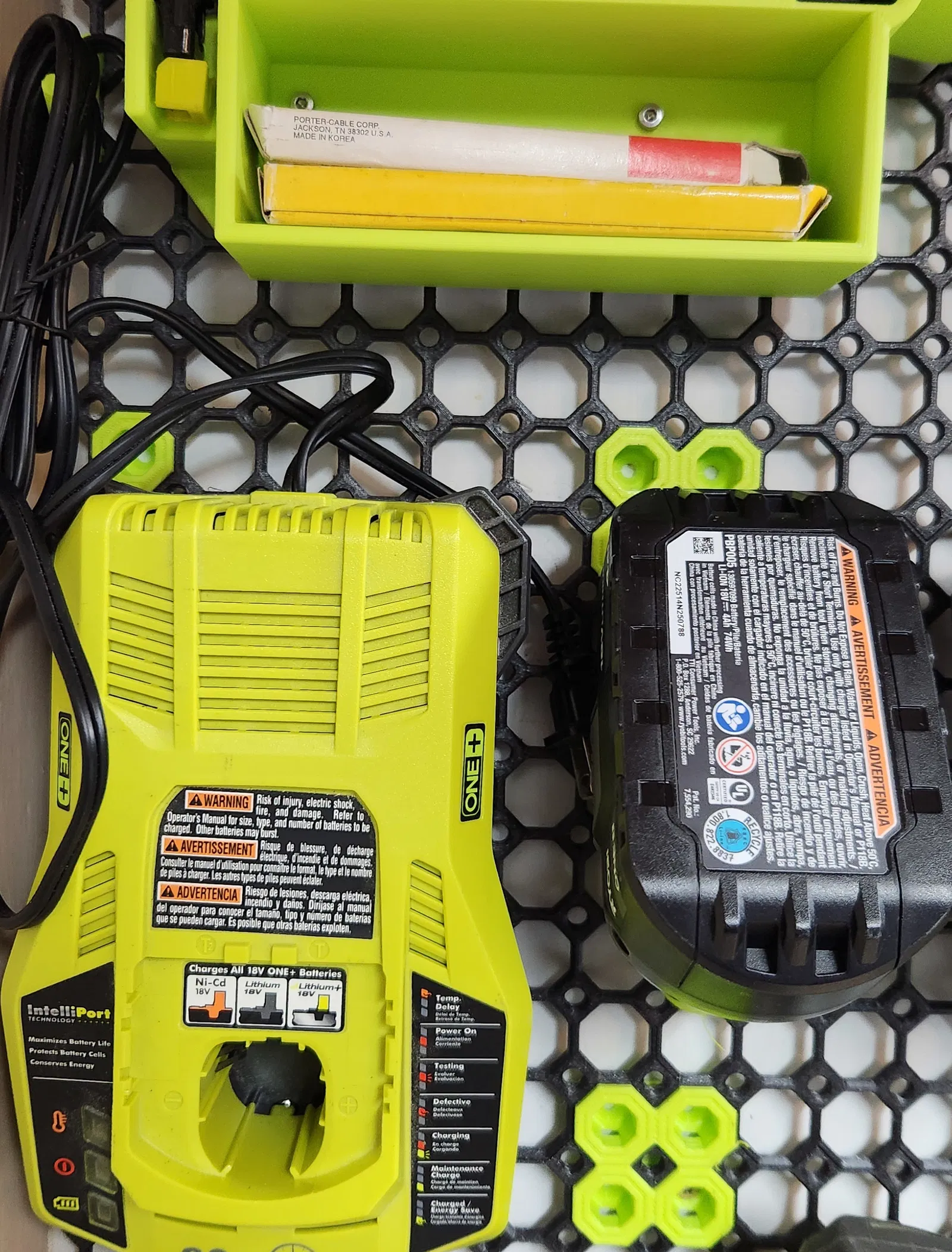

Tôi cũng đã in móc bảng pegboard multiboard để treo dây nguồn.

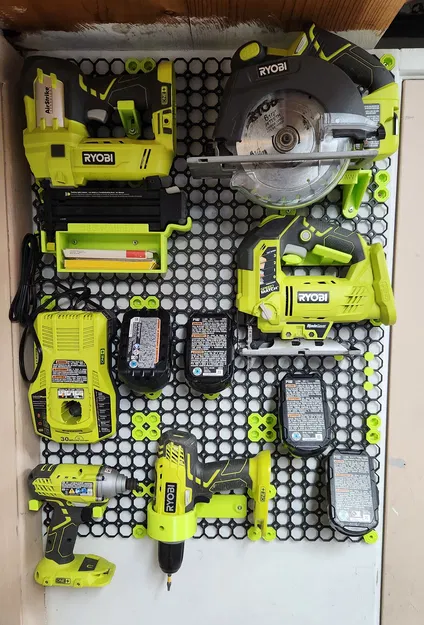

Đây là một phần của dòng giá đỡ Ryobi Multiboard được thiết kế với giao diện và cảm giác tương tự, gắn các công cụ song song với tường với nhãn hướng ra ngoài. Điều này cùng với vị trí sáng tạo trên Multiboard mang lại thẩm mỹ sạch sẽ, có tổ chức và được thiết kế tốt.
