Sạc pin USB-C / PD cho máy ảnh nhiệt Flir EXX (E30, E40, E50, E60)

Bộ sạc pin USB-C / PD này dành cho máy ảnh nhiệt Flir EXX (E30, E40, E50, E60). Nó thay thế bộ sạc T910814 bị thiếu và sử dụng module Adafruit 259 để theo dõi nhiệt độ. Hướng dẫn bao gồm các bộ phận cần thiết và các bước lắp ráp chi tiết.

👁️
443
Lượt Xem
❤️
3
Lượt Thích
📥
26
Lượt Tải
Cập Nhật Dec 18, 2025
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

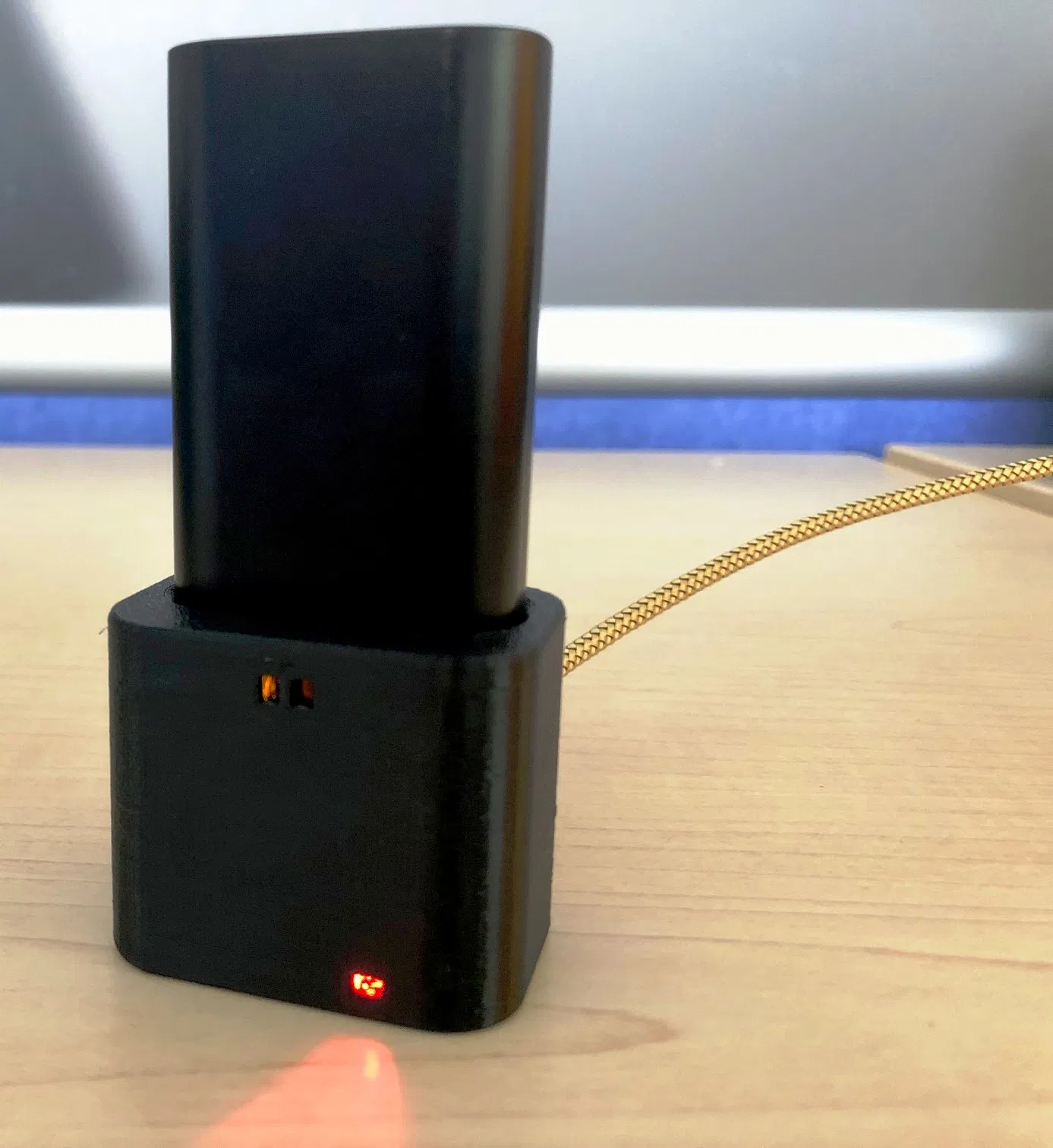

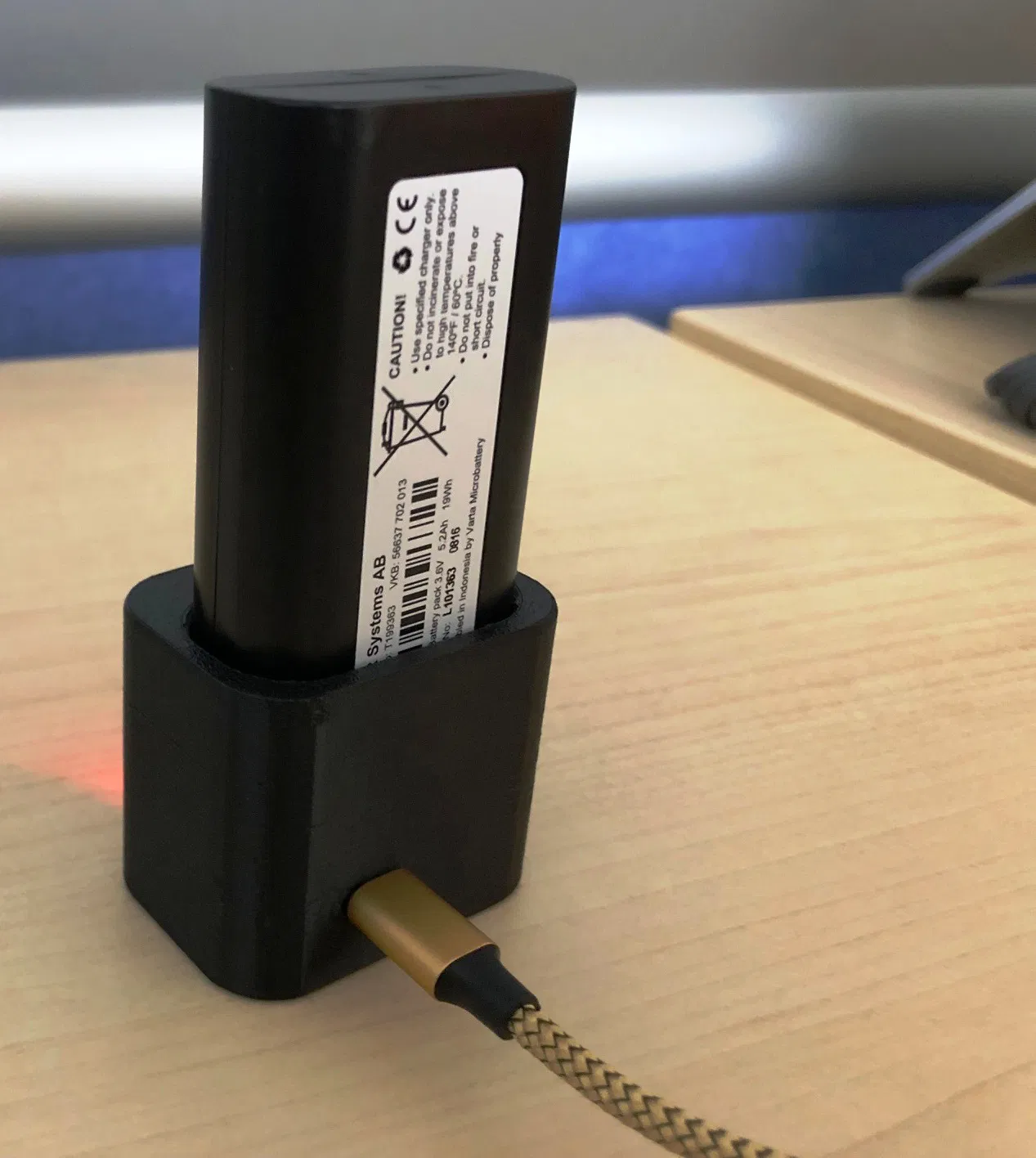

Đây là bộ sạc USB-C / Power Delivery cho các máy ảnh nhiệt Flir EXX dòng E (E30, E30bx, E40, E40bx, E50, E50bx) và có thể cả E33/E63, thay thế cho bộ sạc T910814 bị thiếu. Nó sẽ hoạt động với các pin 3.6V 5.2Ah T198487, T199363, T199363ACC, mặc dù tôi chỉ thử nghiệm với pin T199363 gốc của mình và một pin không rõ nguồn gốc mua từ Amazon.

Ban đầu bộ sạc của tôi được thiết kế dựa trên các module sạc USB-C phổ biến, nhưng nó không hoạt động với nguồn PD hay theo dõi nhiệt độ. Tôi tình cờ thấy một dự án khác sử dụng module Adafruit 259:

https://0x7d.com/2021/flir-exx-accessories/#more-6341

Module Adafruit có thể theo dõi nhiệt độ, vì vậy tôi đã quyết định thiết kế lại dựa trên bảng mạch này. Tôi đã sử dụng module PD decoy để cấp nguồn 5V cho module 259, loại bỏ hoàn toàn cổng mini-USB lỗi thời đi kèm với module 259.

Bạn sẽ cần các vật dụng sau:

  1. 2 con vít đầu socket M3 10mm.

  2. 3 đầu nối spade loại 18-22 AWG (loại rẻ tiền).

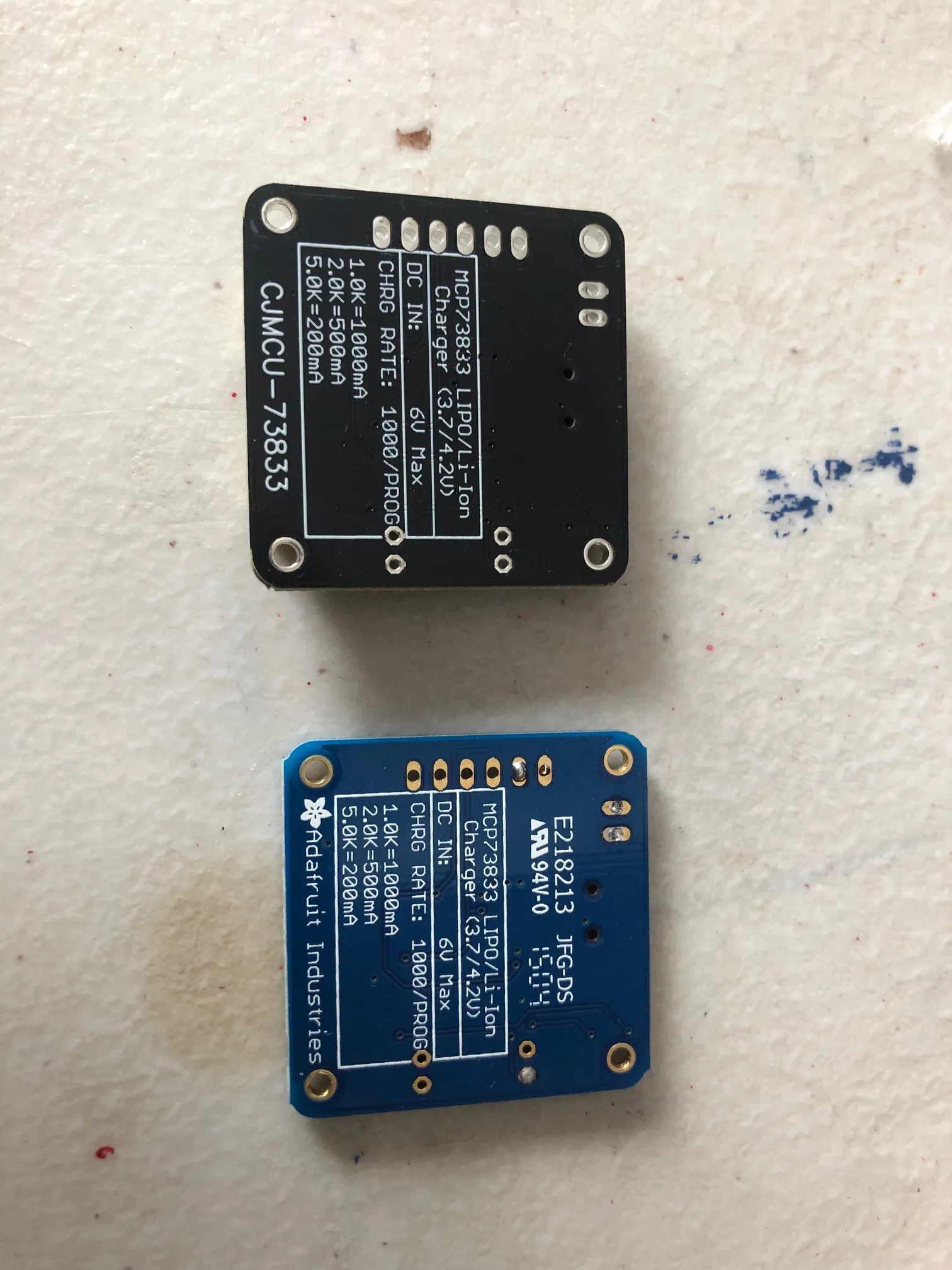

  3. Module Adafruit 259 hoặc bảng mạch tương tự MCP73831 clone - tìm kiếm "MCP73833 charger" trên AliExpress, ví dụ:

https://www.adafruit.com/product/259

https://www.aliexpress.us/item/3256804673683249.html

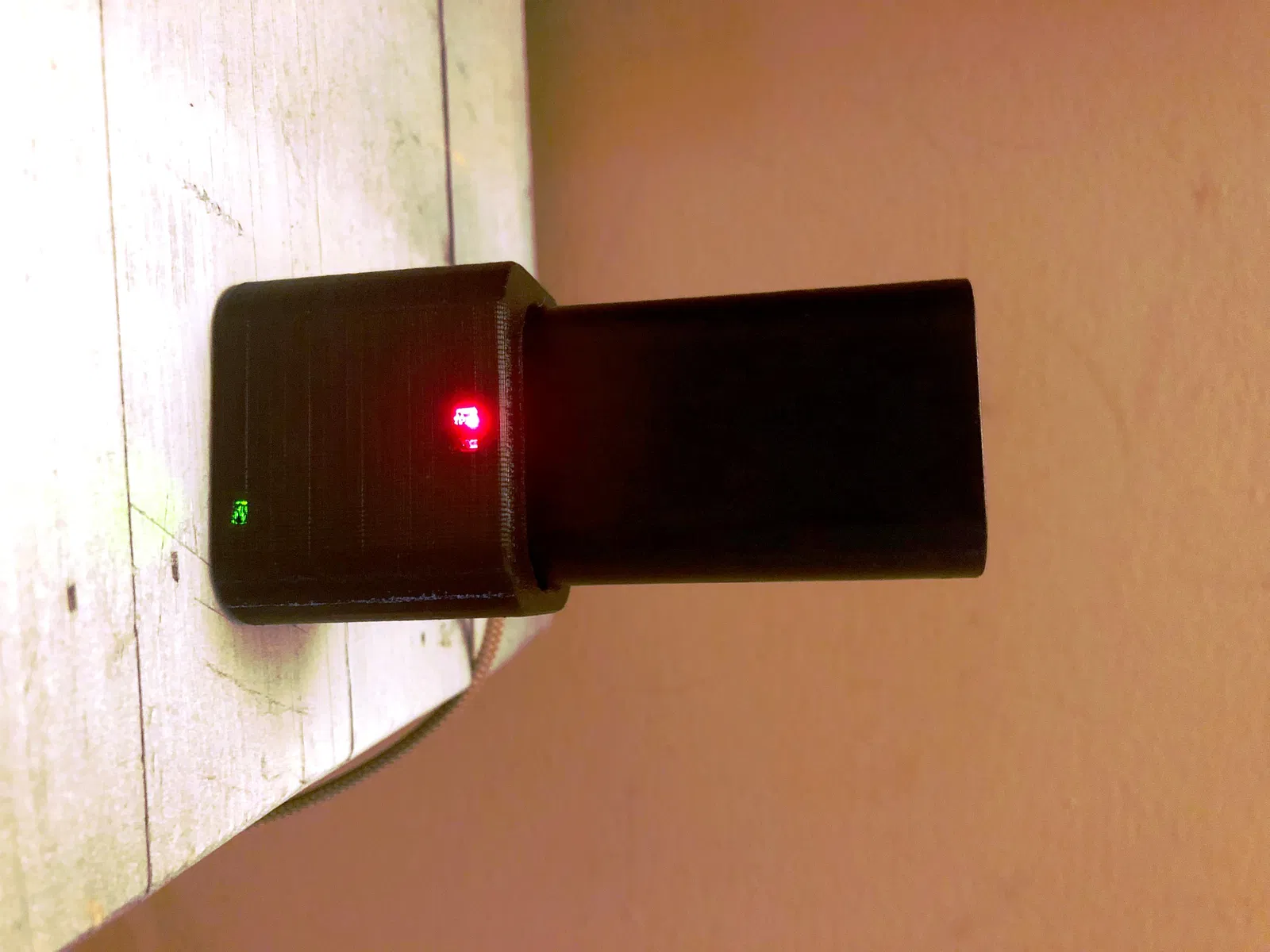

LƯU Ý: Module Adafruit sử dụng các đèn LED đẹp mắt (cam, đỏ và vàng xanh), trong khi module clone tôi có sử dụng màu xanh dương chói mắt và hai màu xanh lá cây sáng tương đương. Vì lý do khó hiểu, màu xanh lá cây giống nhau được sử dụng cho cả hai trạng thái 'sạc' và 'hoàn thành', khiến không thể phân biệt được hai trạng thái này. Nếu module của bạn bị như vậy - bạn có thể hoán đổi vị trí "power" và "charging" để ít nhất phân biệt được chúng. Bạn cũng có thể thay thế các điện trở LED bằng giá trị lớn hơn để giảm độ sáng. Tôi đã sử dụng kết hợp các đèn LED từ cả hai bảng để có màu vàng cho nguồn, đỏ cho sạc và xanh lá cho hoàn thành.

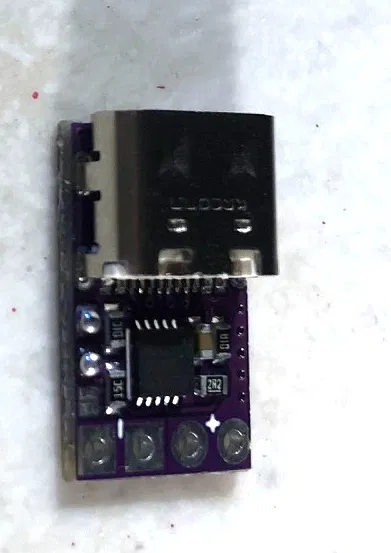

  1. Module PD decoy ("100W 5A USB Type-C Decoy PD 2.0 3.0 TO 5V 9V 12V 15V 20V DC Trigger Adapter Module QC4 QC5 Charge Charging Notebook")

https://www.aliexpress.us/item/3256804003562509.html

https://www.amazon.com/Trigger-Adapter-Connection-Charging-Notebook/dp/B0CBTF1HN5/

Trong khi các module khác có thể hoạt động tốt, bạn có thể phải thiết kế lại phần khoét trên vỏ.

  1. Một đoạn dây 22 AWG.

  2. Điện trở smd 1kΩ ('102') để cấu hình module Adafruit cho sạc 1A (các module clone mặc định có điện trở 1kΩ).

  3. Ống co nhiệt.

Lắp ráp:

  1. Nối hai chân trên module PD để cài đặt nguồn 5V.

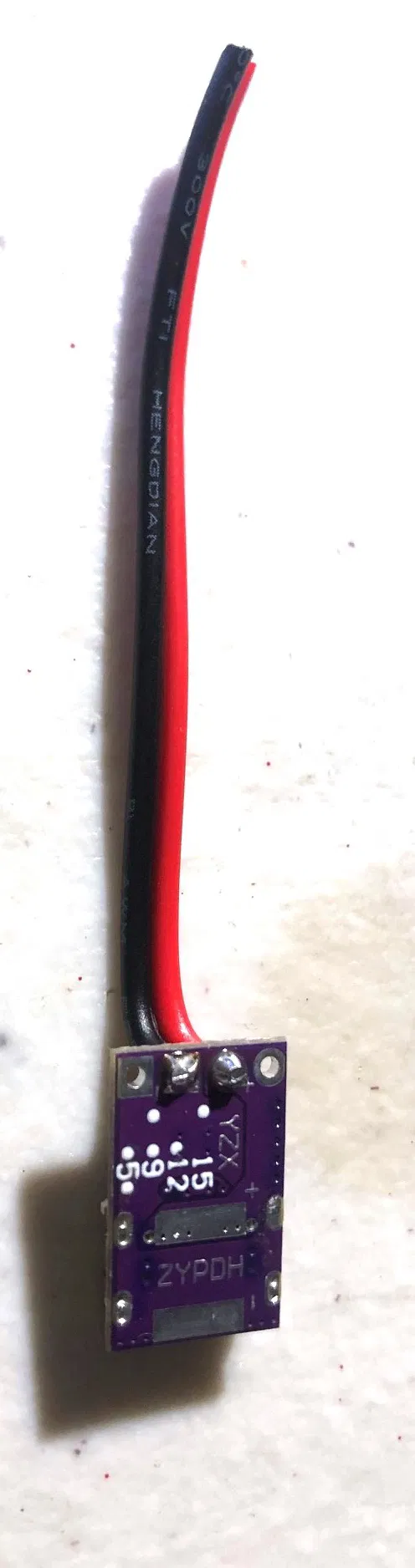

  2. Hàn dây màu đen và đỏ vào các lỗ ở giữa của module PD.

  3. Cắm module PD vào và kiểm tra xem nó có xuất ra 5V không.

  4. Chuẩn bị 3 dây cho đầu nối spade - tuốt một đầu và nhúng thiếc.

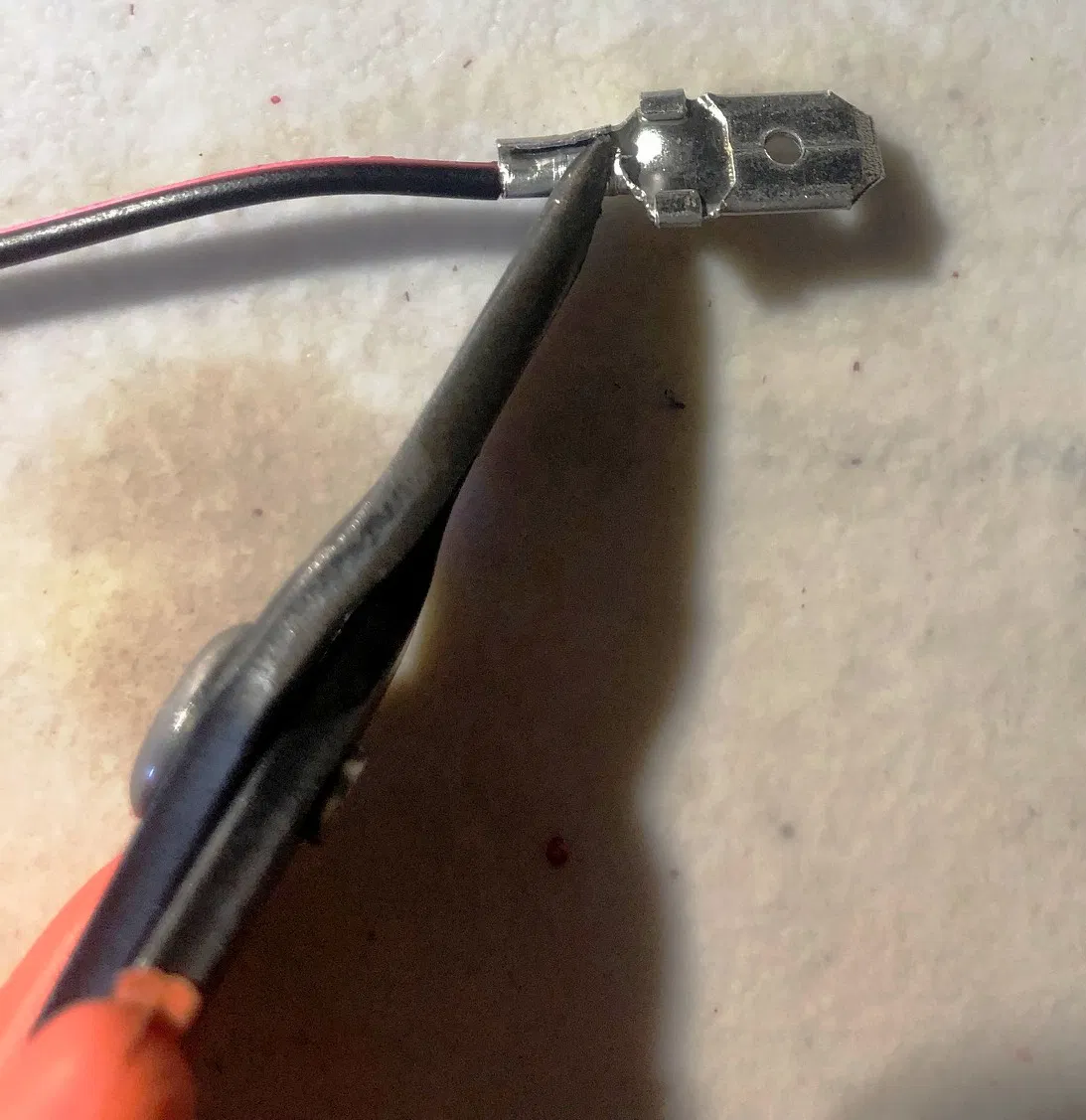

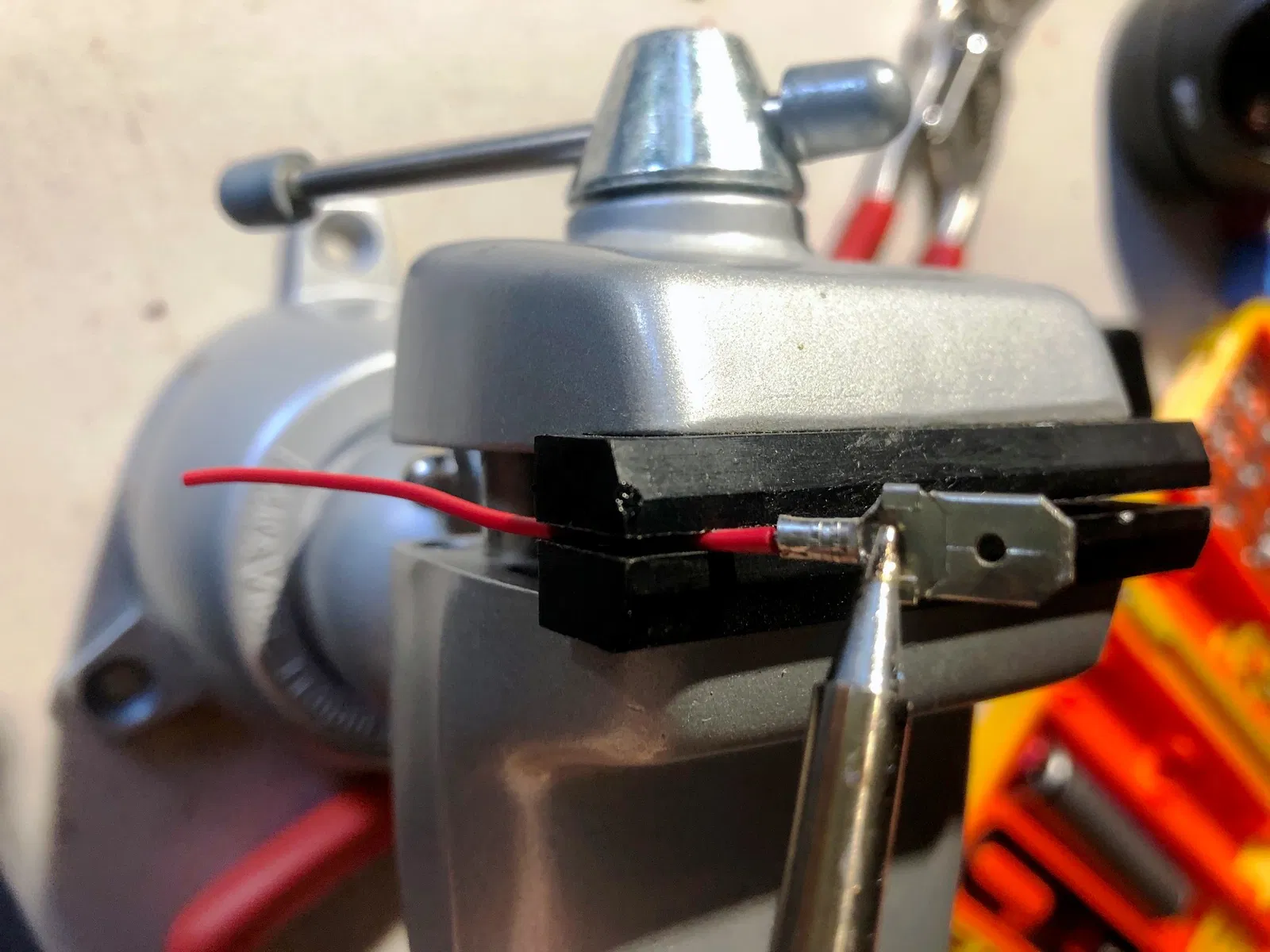

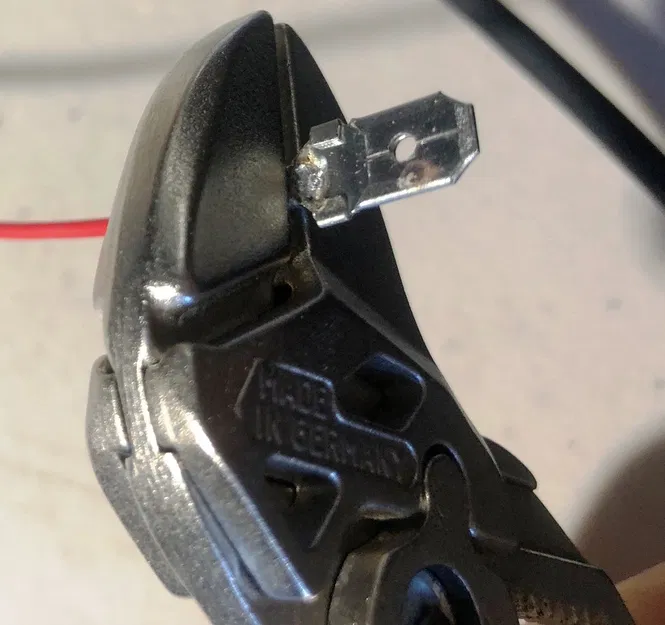

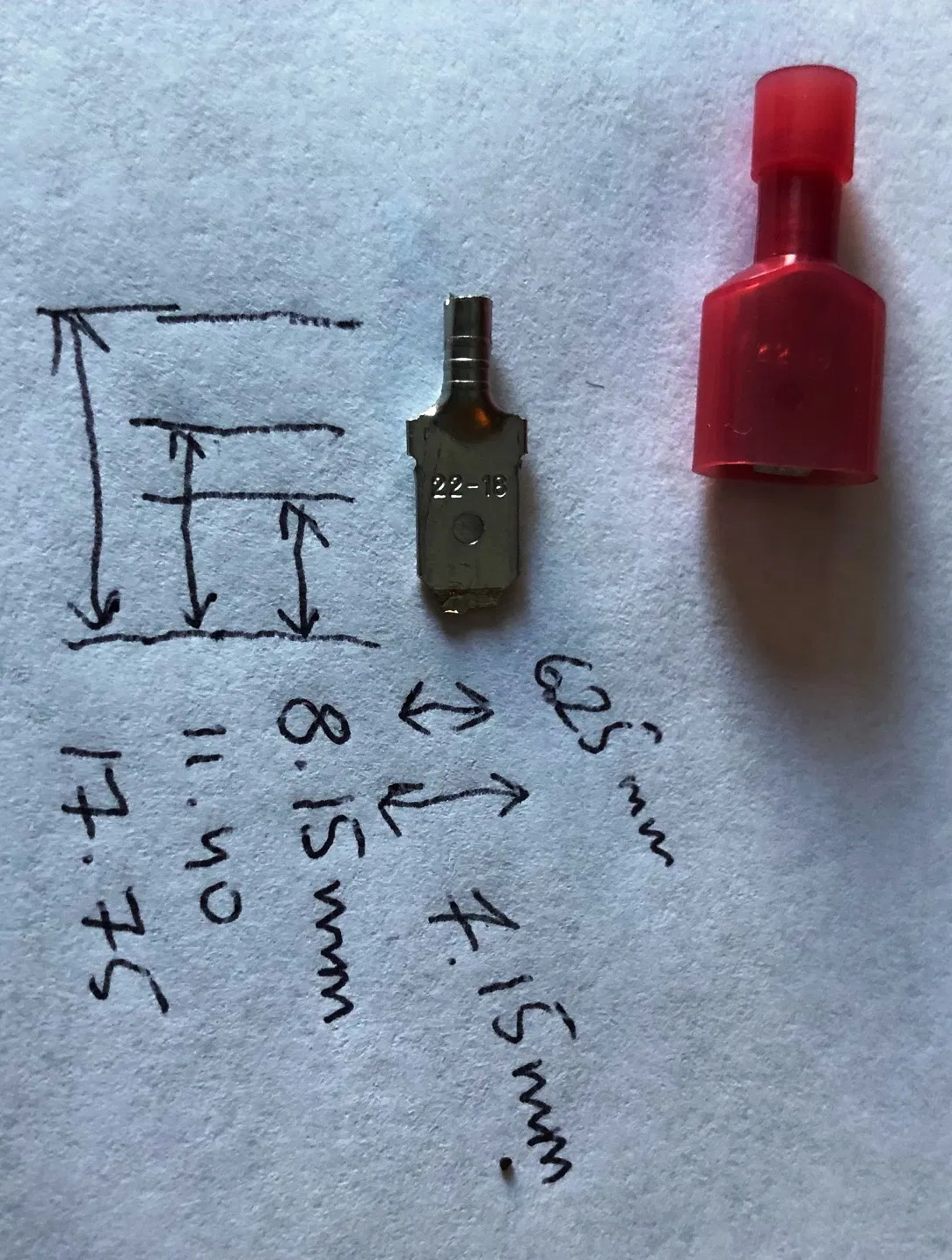

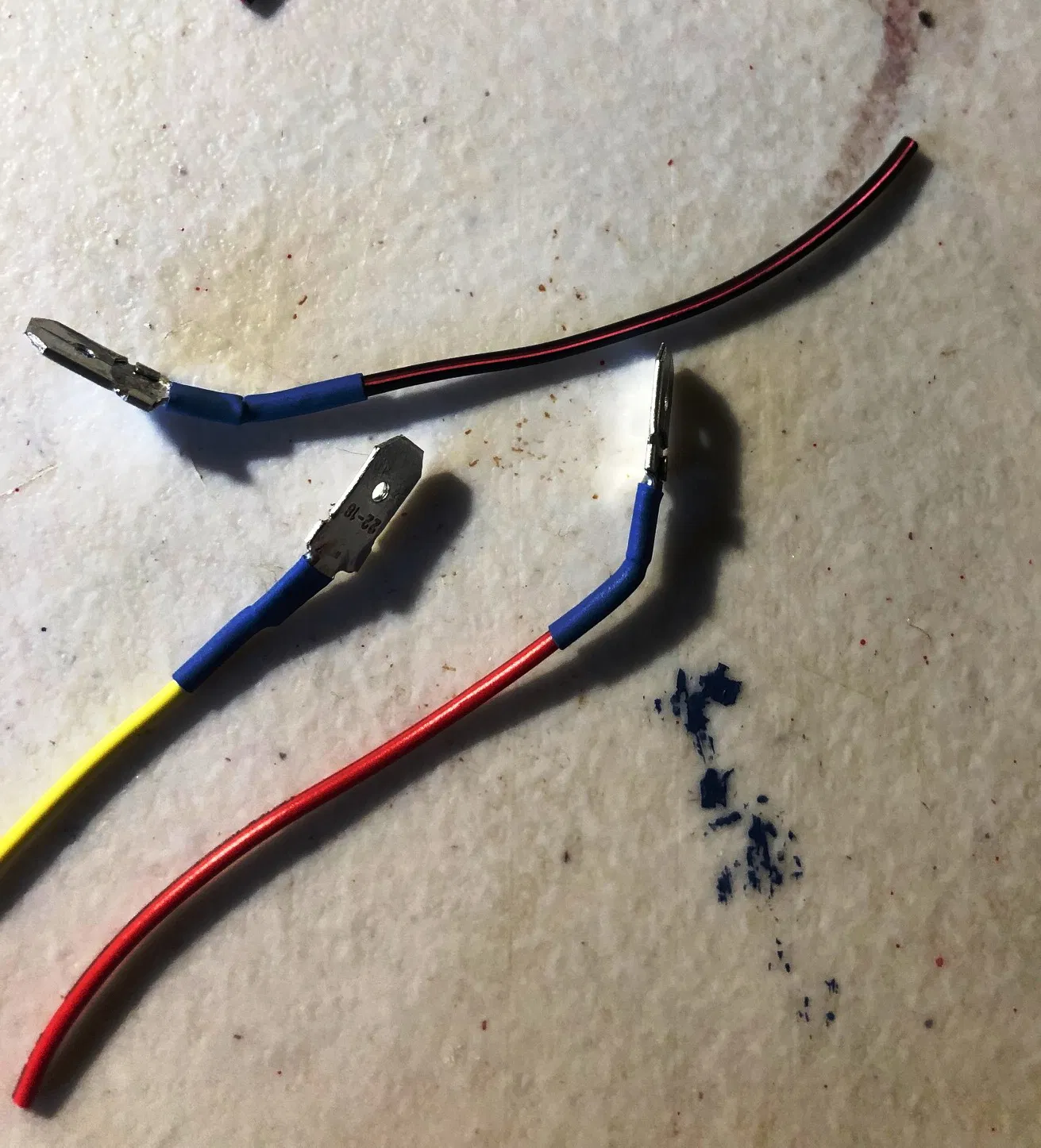

  5. Bấm đầu nối spade - luồn dây vào, gập một bên của ống nối, gập bên còn lại, dùng mỏ hàn lấy một ít thiếc vào ống nối, dùng kìm bẹt ép ống nối càng phẳng càng tốt, và hàn lại bằng mỏ hàn một lần nữa.

Mục tiêu của chúng ta ở đây là tạo ra một kết nối chắc chắn trong khi vẫn giữ các đầu nối càng phẳng càng tốt, vì khoảng cách giữa các cực âm và cực cảm biến nhiệt khá nhỏ.

  1. Tháo 3 đầu nối nhựa khỏi bảng mạch 259 - dùng máy sấy nhiệt rất hiệu quả. Hoặc bạn có thể cắt chân các đầu nối. Đừng lo lắng về việc làm bong các đường mạch - chúng ta cũng không sử dụng chúng.

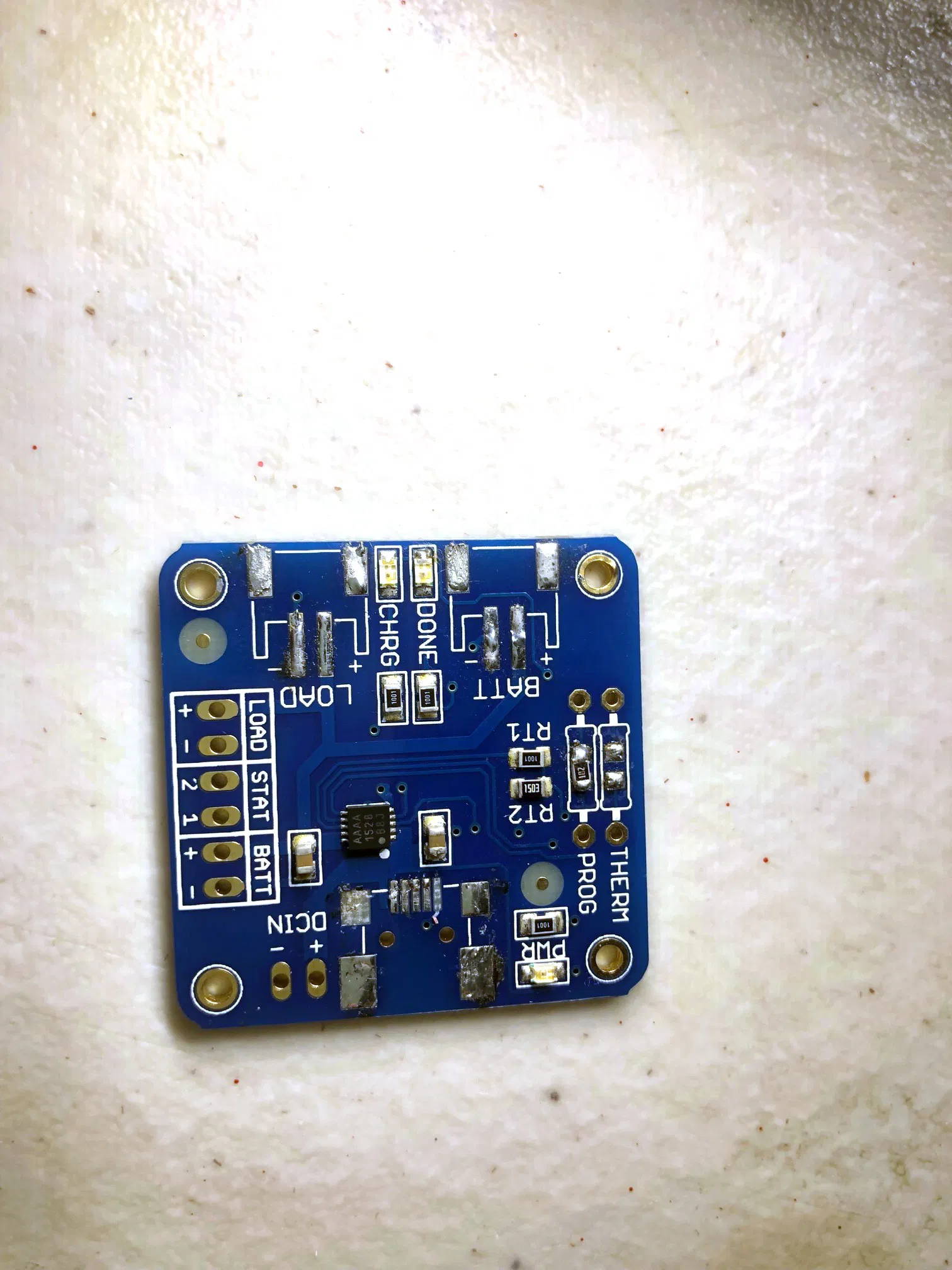

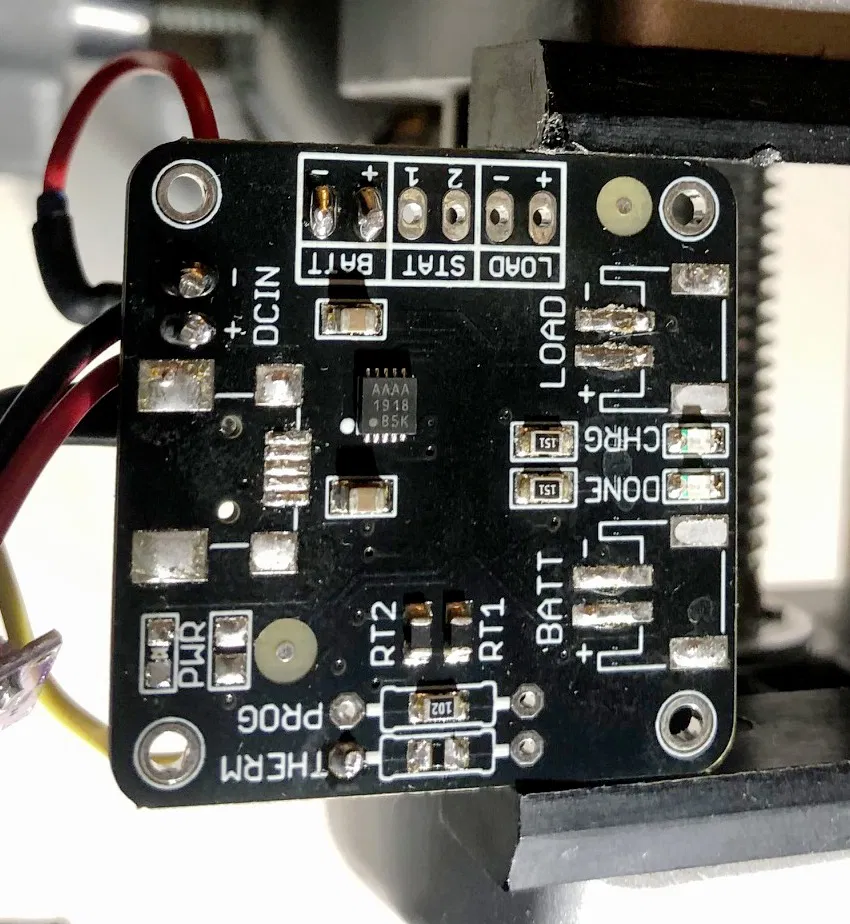

  2. Gỡ mối hàn của điện trở jumper trên các chân 'THERM'.

  3. Kiểm tra / thay thế điện trở 'PROG' bằng điện trở 1kΩ.

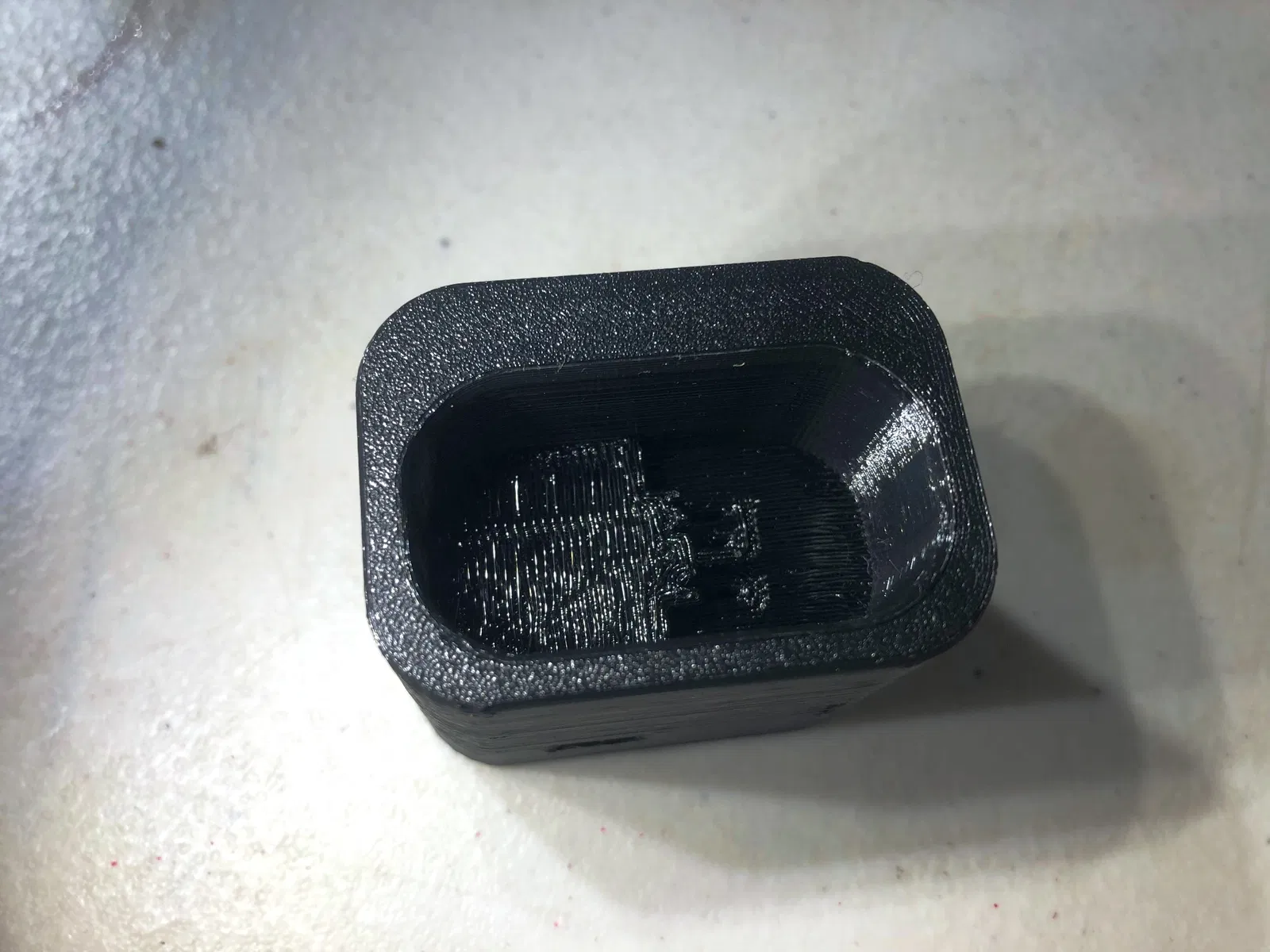

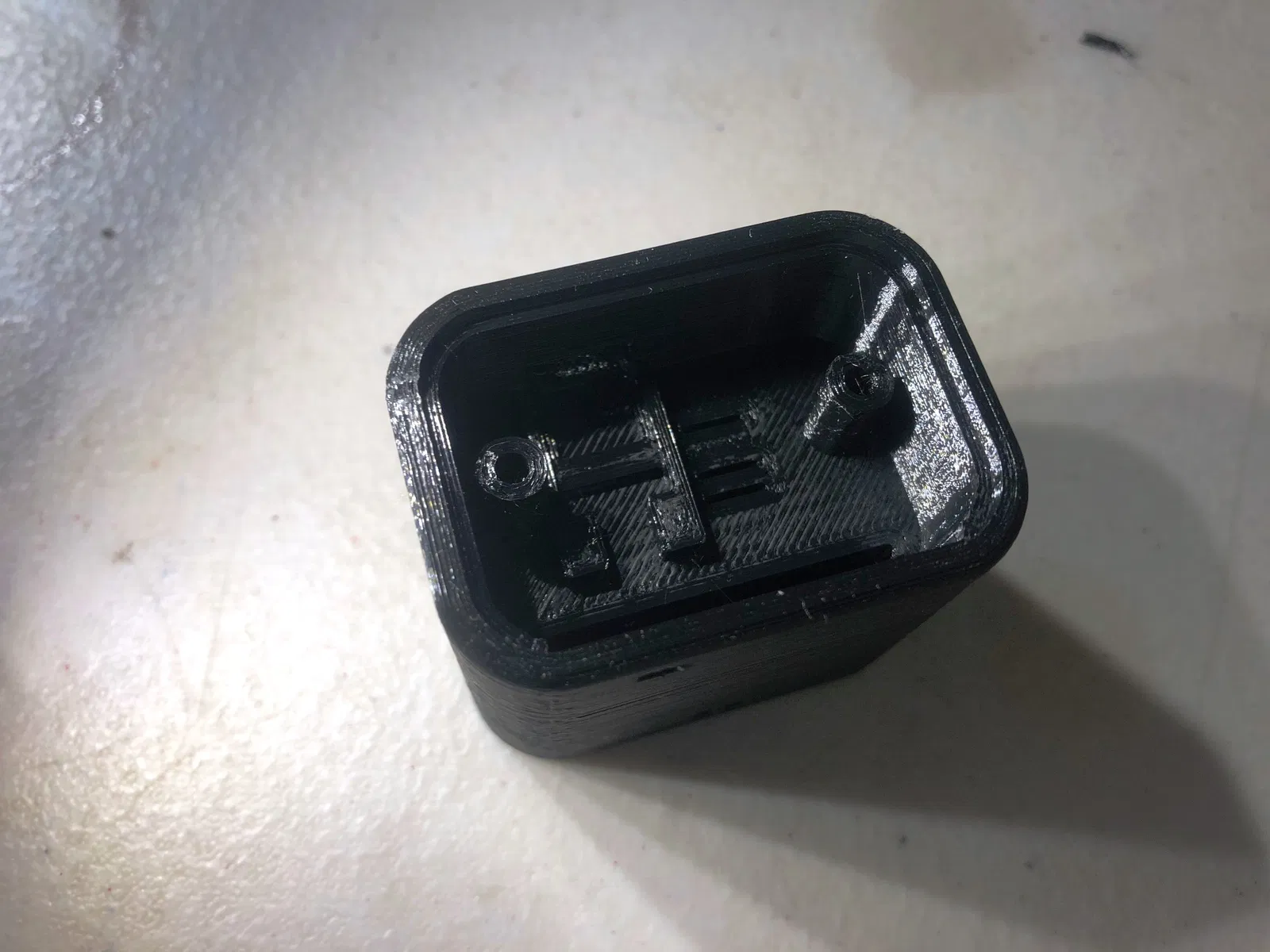

  4. In vỏ hộp (in úp ngược với giá đỡ) và nắp.

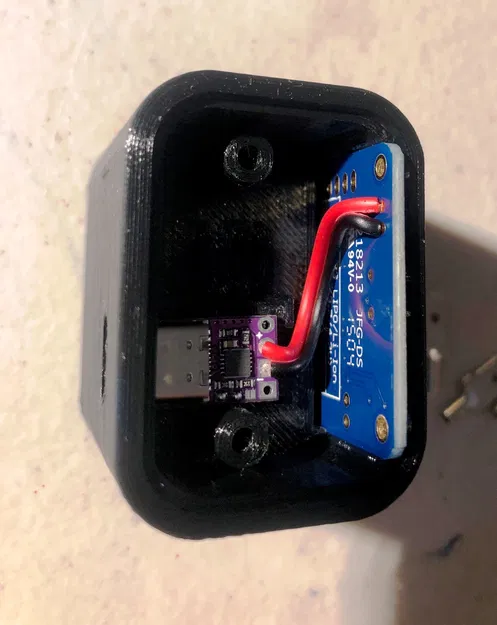

  5. Lắp module PD và 259 vào vỏ hộp. Đo và cắt chiều dài dây từ PD đến các lỗ thông hơi 'DCIN' trên module 259. Tháo các bảng mạch ra và hàn dây vào vị trí. CHÚ Ý ĐẾN CỰC TÍNH! Tôi đã bị phân tâm và làm cháy bảng mạch đầu tiên.

  6. Lắp các đầu nối spade vào vỏ hộp. Bạn có thể muốn lắp / tháo một đầu nối dự phòng vài lần bằng kìm để làm sạch các khe trước khi lắp các đầu nối đã hàn vào.

  7. Uốn cong các đầu nối âm và cảm biến nhiệt ra xa nhau.

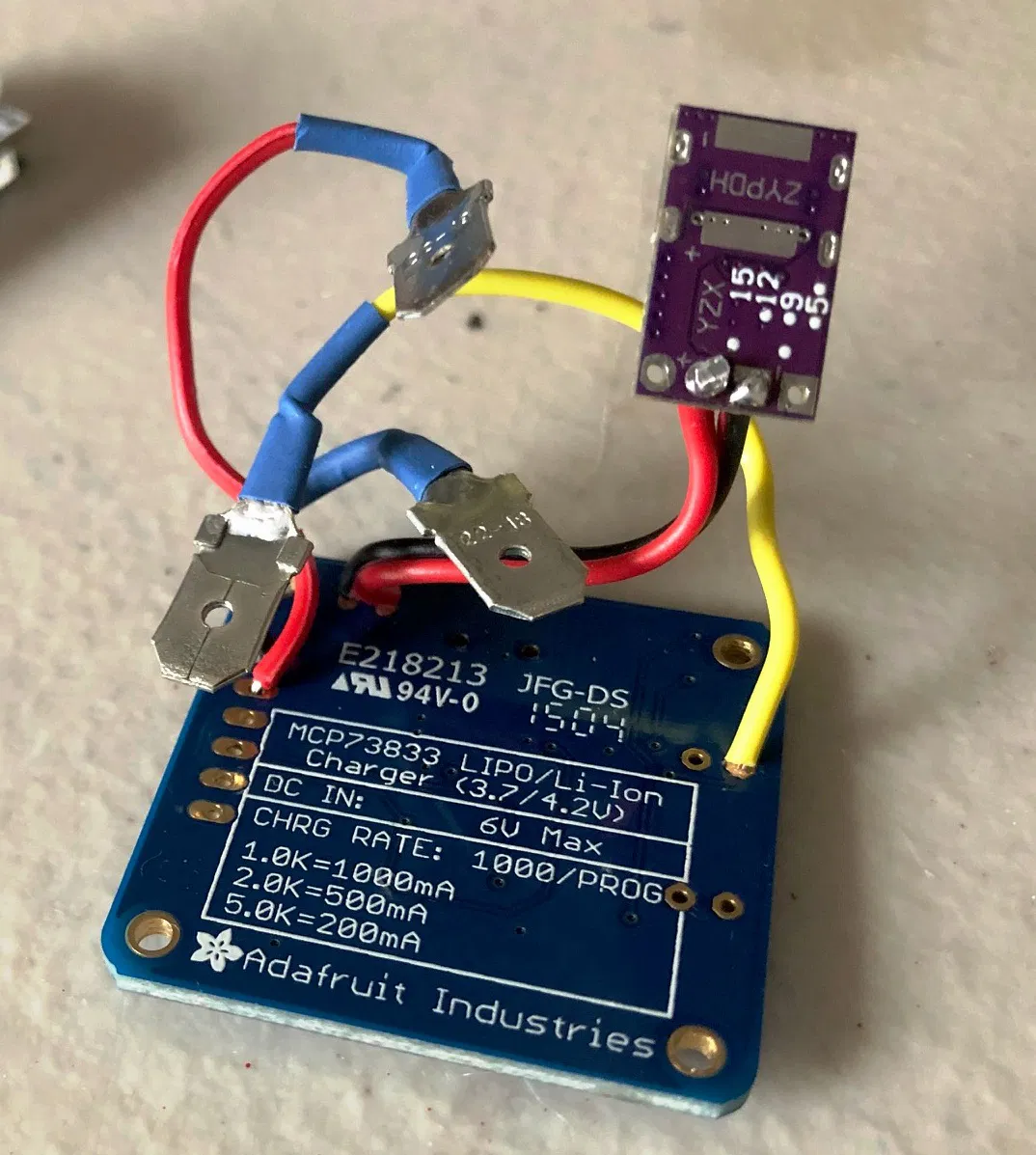

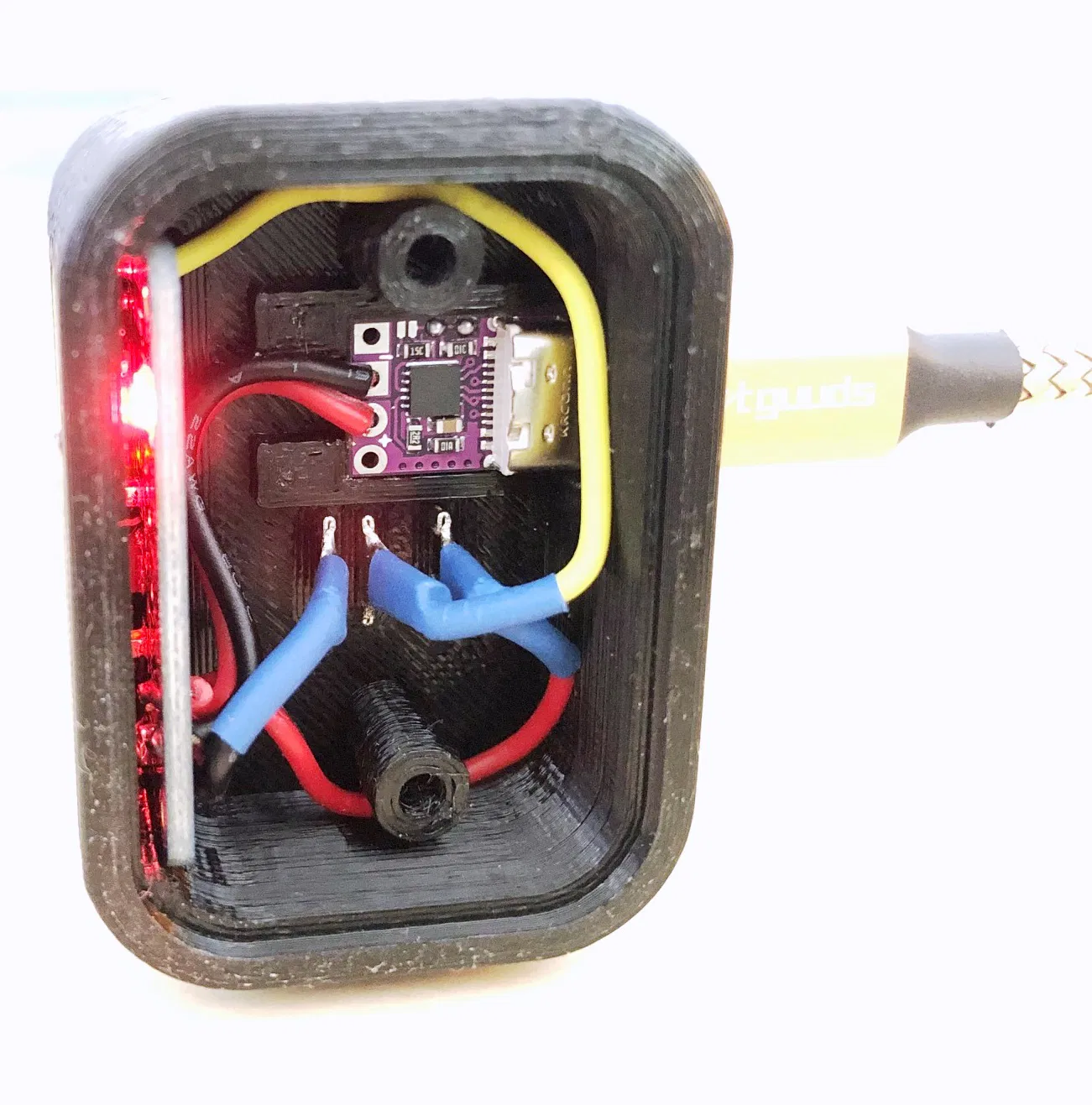

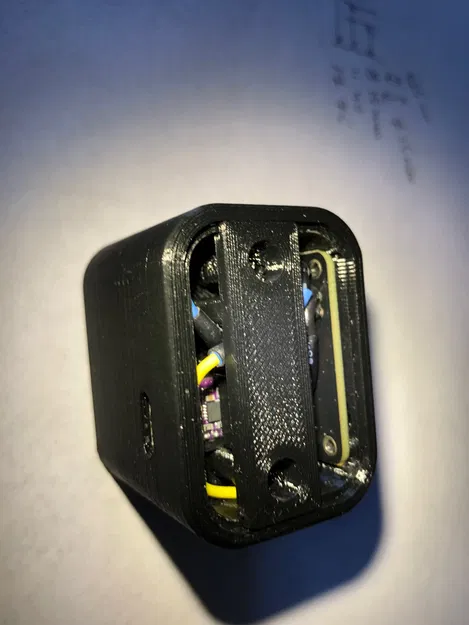

  8. Luồn dây đến các lỗ thông hơi chính xác trên module 259 như trong ảnh và cắt dây theo độ dài.

  9. Tháo các đầu nối và bảng mạch ra, hàn vào các lỗ thông hơi "BATT" và "THERM". Đừng quên quấn ống co nhiệt, đặc biệt là xung quanh các đầu nối và nơi dây chồng lên nhau.

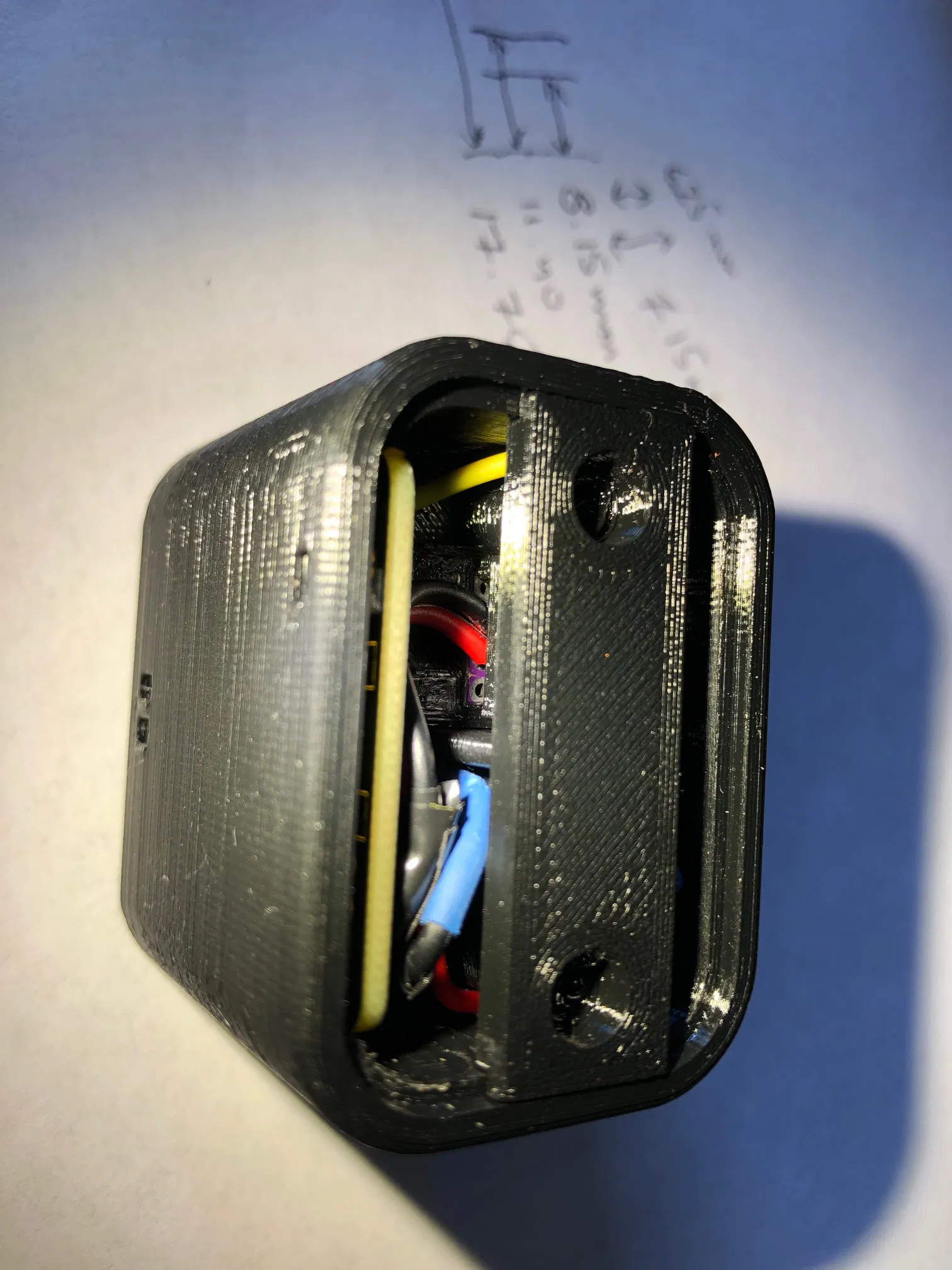

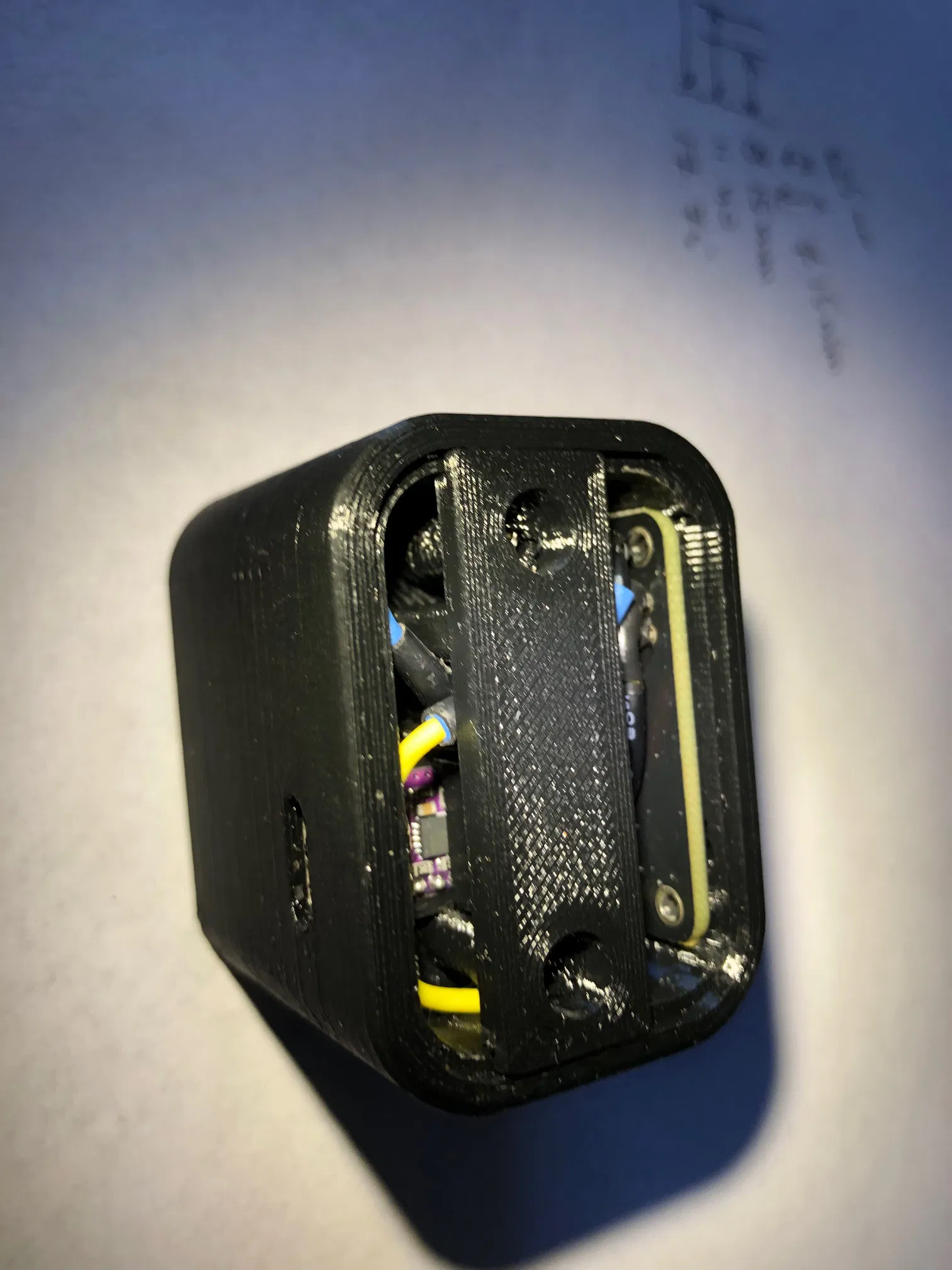

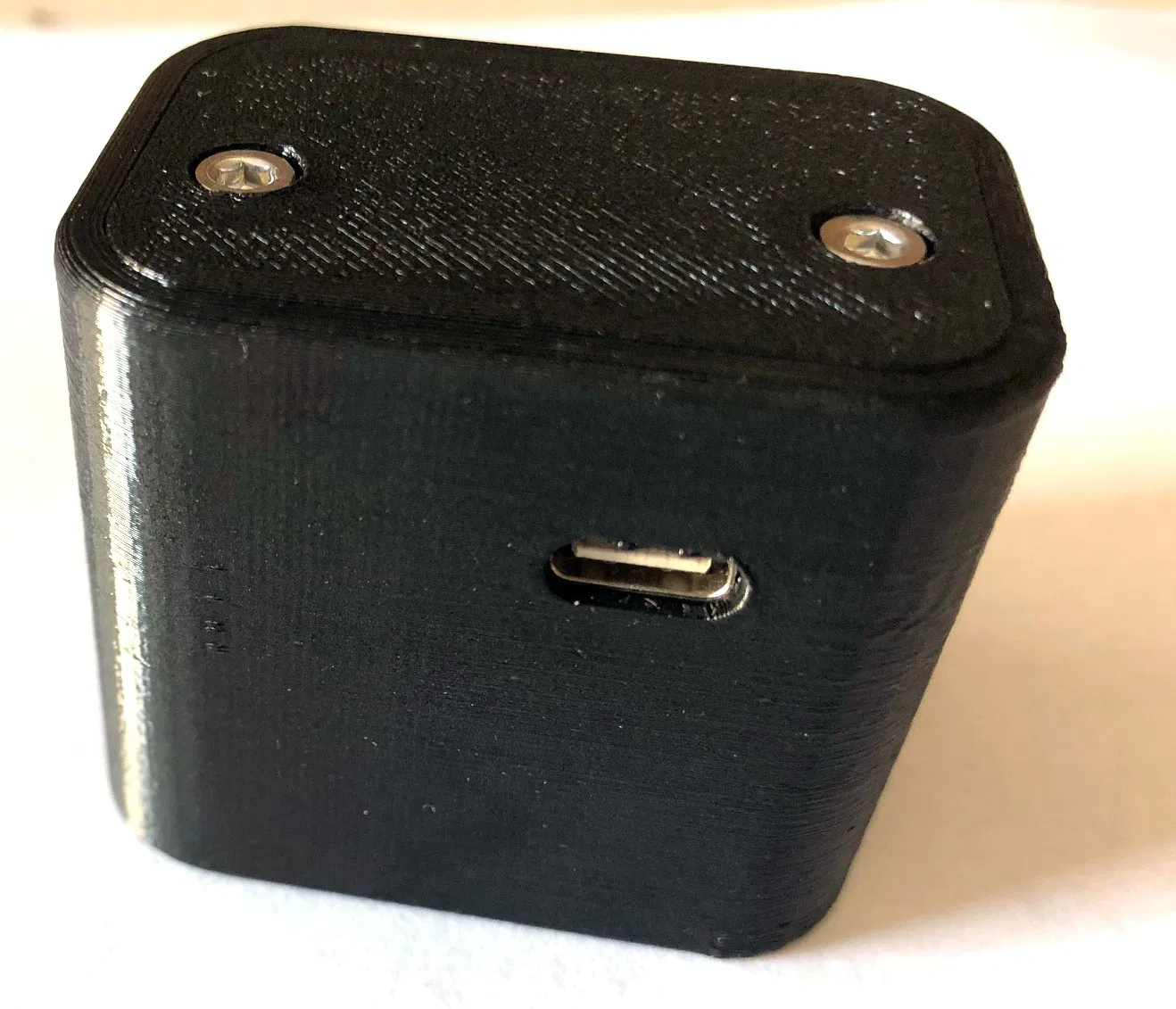

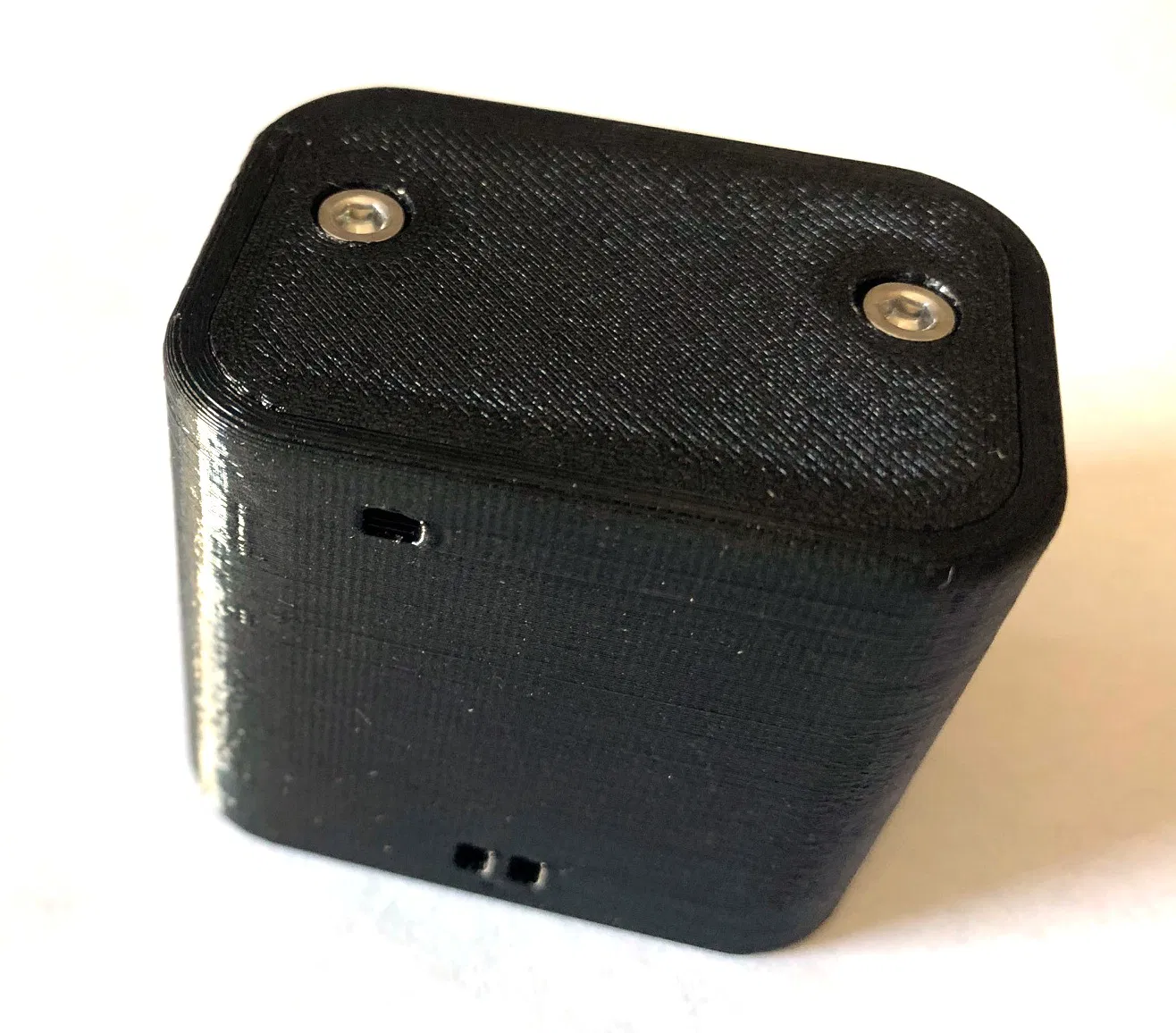

  10. Lắp mọi thứ trở lại, đậy nắp và vặn ốc. Đảm bảo bạn không làm kẹp dây.
