Giá đỡ SKÅDIS cho Ổ cắm điện IKEA ÂSKVÄDER

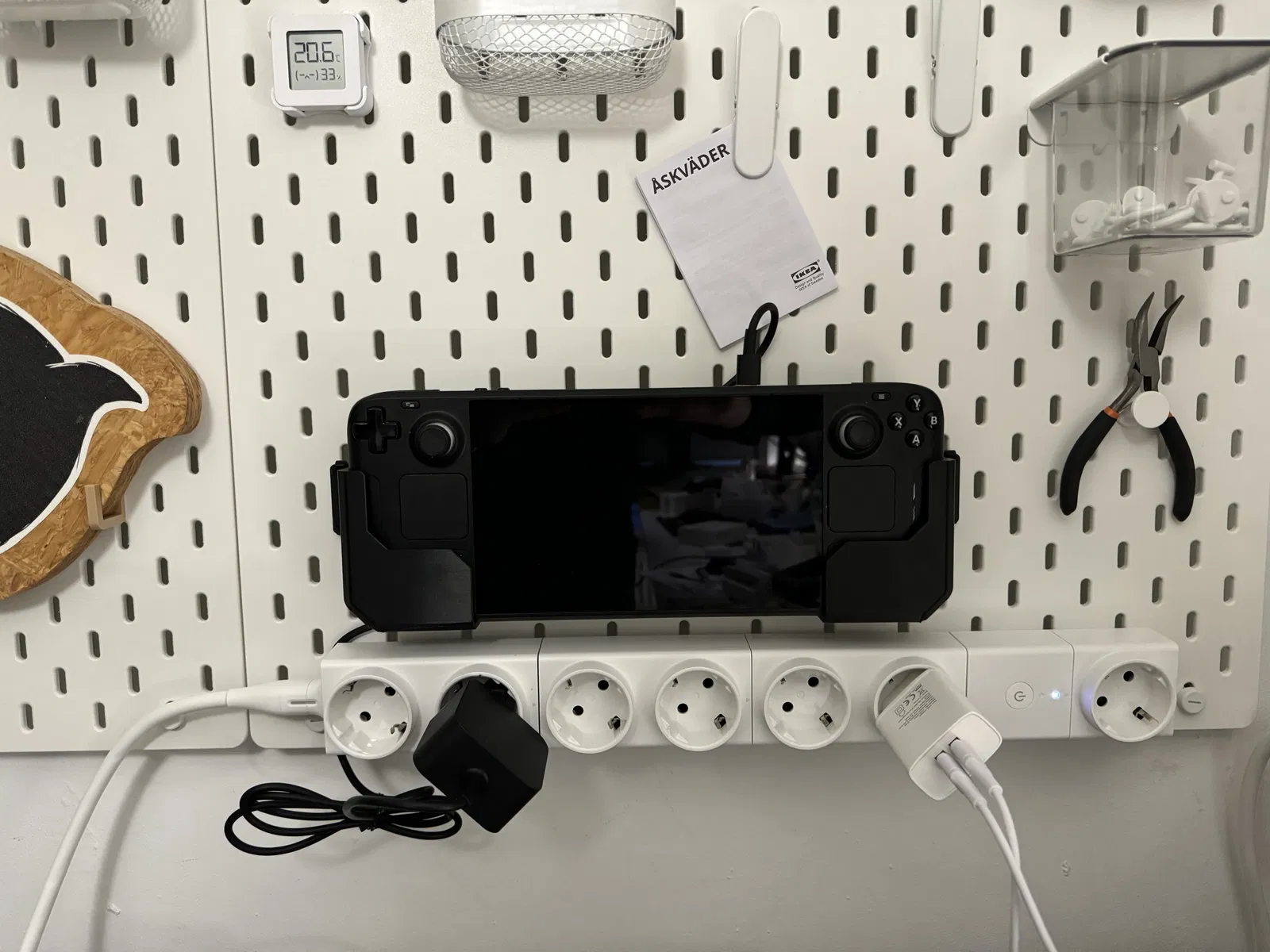

Mới đây tôi có lắp mấy cái SKÅDIS của IKEA trong văn phòng để treo đồ và dọn dẹp chỗ hàn khò. Tuy nhiên, việc sạc pin có nghĩa là tôi sẽ cần điện và tôi cũng muốn có một ổ cắm điều khiển nhà thông minh ở đó. ÂSKVÄDER của IKEA là lựa chọn hoàn hảo cho việc đó, nhưng lại không có giá đỡ nào cho SKÅDIS, nên tôi đã tự làm.

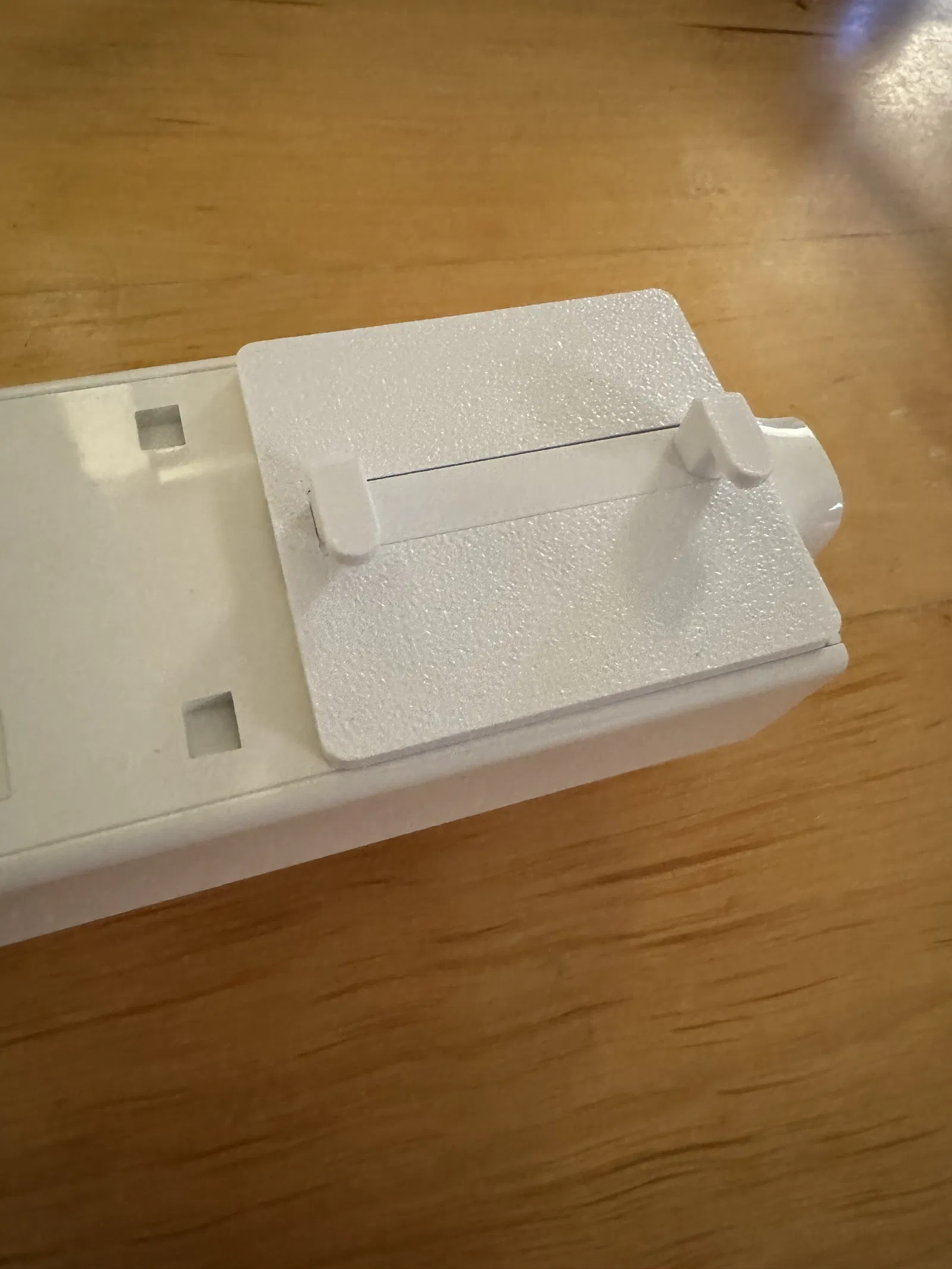

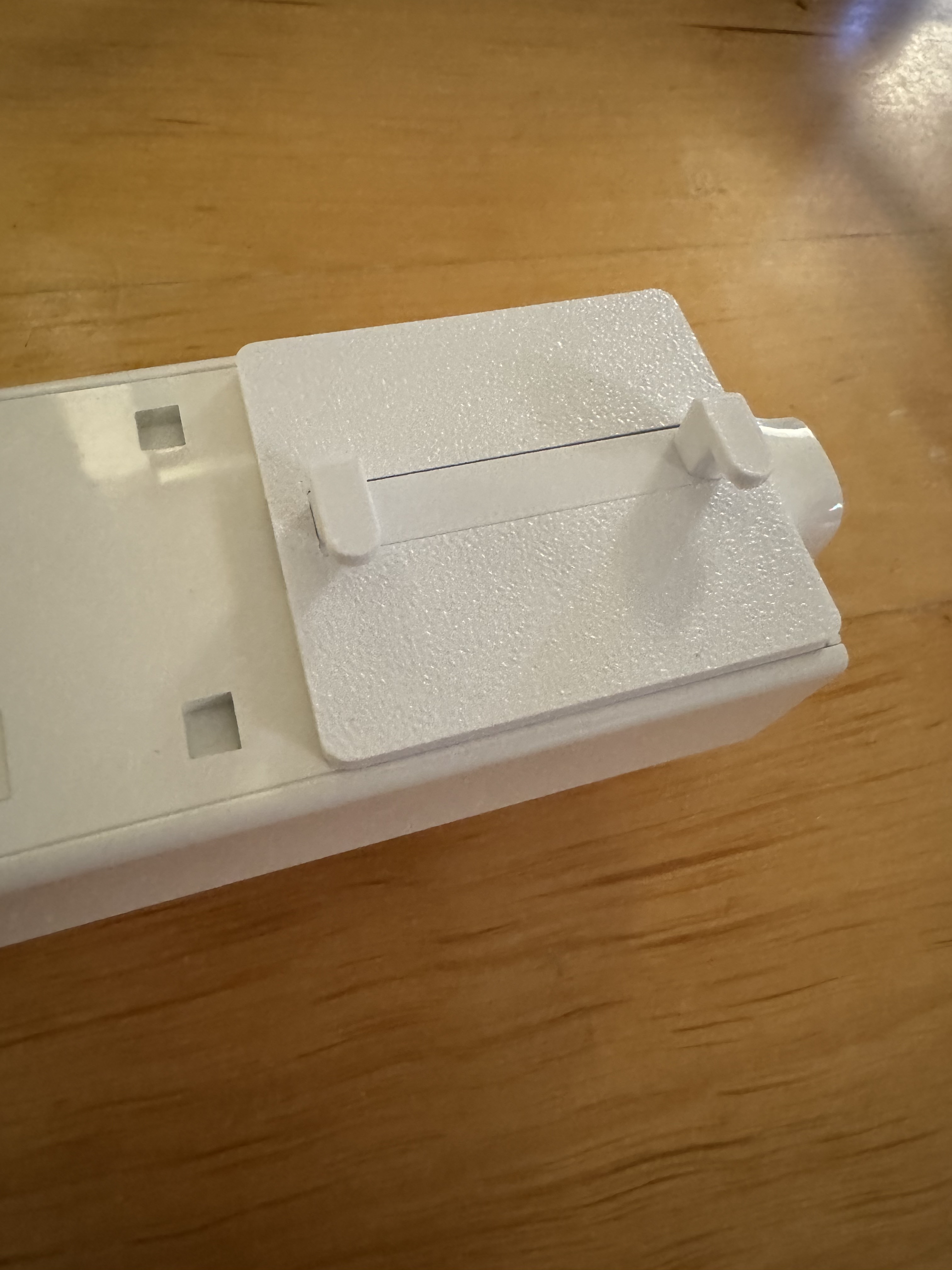

Có các giá đỡ cho một ổ cắm hoặc 2, 3, 4 ổ cắm. Chúng có thể là một ổ cắm, hoặc 2 ổ cắm, hoặc là sự kết hợp của nhiều ổ cắm nối với nhau. Các giá đỡ này sẽ gài vào mặt sau của ÂSKVÄDER (tháo các miếng cao su màu tím ra). Bạn sẽ cần dùng một lực vừa phải để lắp chúng vào. Có các lỗ ở hai bên để bạn có thể dùng dụng cụ nạy ra nếu cần.

Các chốt trượt vào giá đỡ bằng khớp đuôi én, mục đích là để hệ thống linh hoạt trong việc điều chỉnh vị trí và không cần quá nhiều vật liệu hỗ trợ.

In ấn

Sử dụng PLA hoặc PETG và đừng dùng quá nhiều lớp ruột hoặc vòng tường. Các bộ phận cần có độ dẻo nhất định. Cài đặt tiêu chuẩn của Bambu Lab 0.2 hoạt động rất tốt.

Nếu bạn muốn ÂSKVÄDER trượt sang trái/phải, bạn chỉ cần dùng phiên bản 2-3-4 ổ cắm. Nếu bạn muốn ÂSKVÄDER cố định tại chỗ, tôi khuyên bạn nên luôn in phiên bản một ổ cắm và lấp đầy phần còn lại bằng các phiên bản 2-3-4 ổ cắm. Đối với phiên bản 3 và 4 ổ cắm, tôi khuyên bạn nên dùng nhiều chốt, chỉ cần đảm bảo không lấp đầy toàn bộ không gian bằng chốt nếu không nó sẽ không vừa.

Các chốt nên đặt mặt phẳng xuống khay in và chỉ dùng hỗ trợ từ khay in cho phần nhô ra.

Cài đặt in khuyến nghị (giá đỡ)

• Chiều cao lớp 0.2mm
• 15% infill
• 2 vòng tường
• 5 lớp trên, 3 lớp dưới
• Không cần hỗ trợ

Cài đặt in khuyến nghị (chốt)

• Chiều cao lớp 0.2mm
• 15% infill
• 3 vòng tường
• 5 lớp trên, 3 lớp dưới
• Hỗ trợ vừa khít, chỉ từ khay in

Lắp ráp

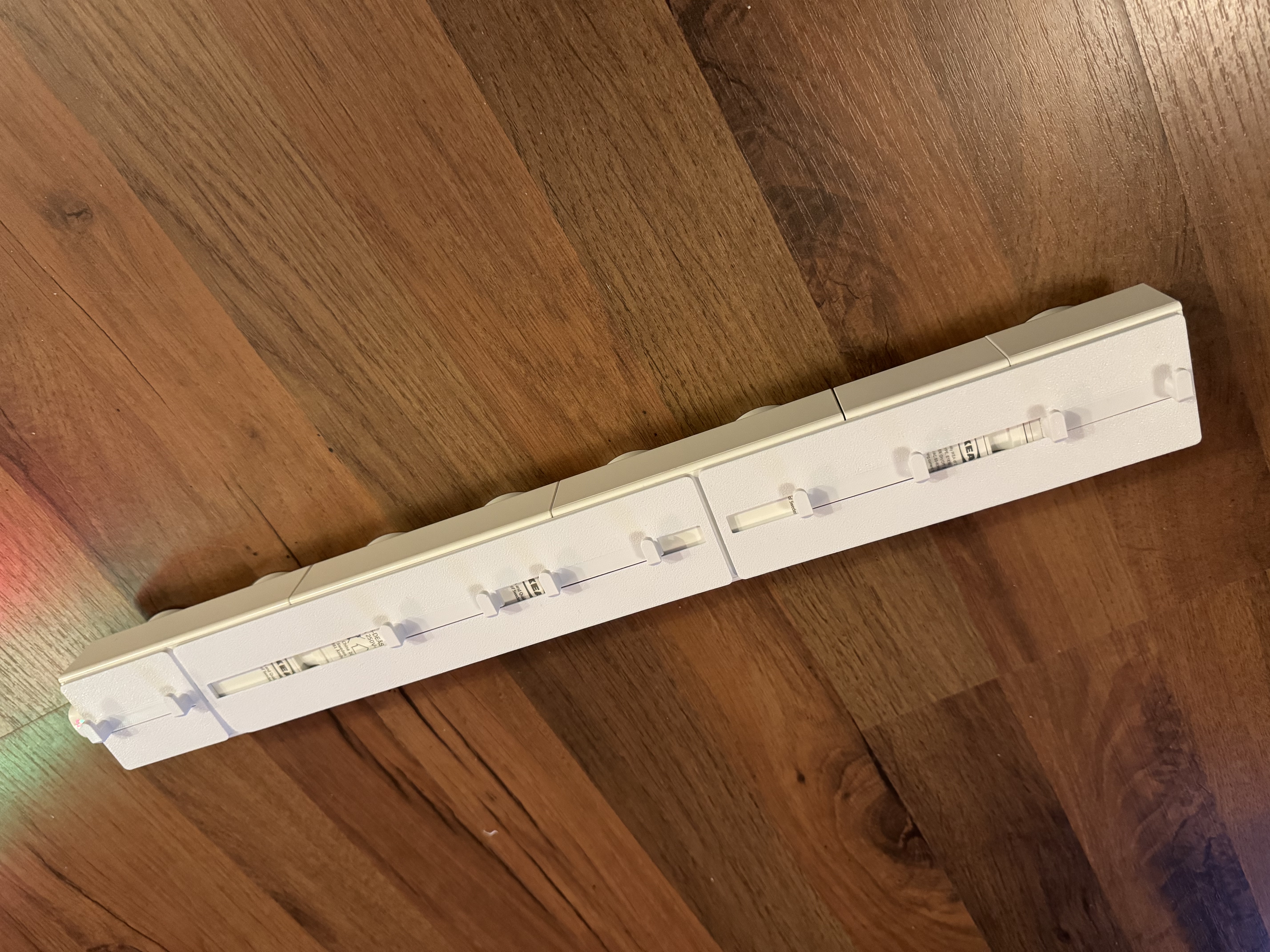

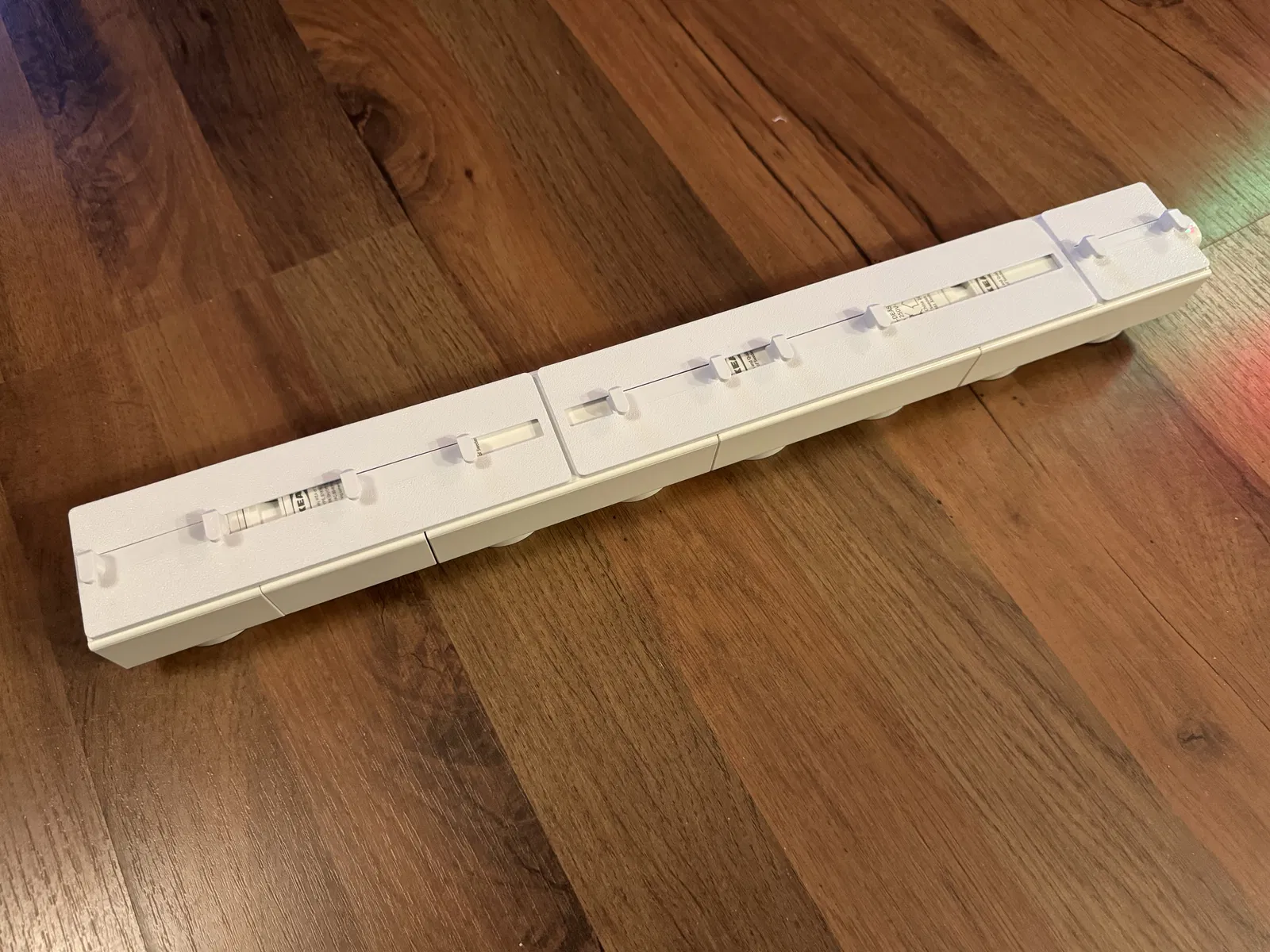

Đặt các chốt vào khe trên giá đỡ với phần chốt nhô ra từ mặt phẳng. Đối với phiên bản 3 và 4 ổ cắm, tôi khuyên bạn nên sử dụng nhiều hơn 1 chốt. Hãy đo trên SKÅDIS vị trí bạn muốn đặt chúng để xem cần bao nhiêu chốt, cần có khoảng cách lớn giữa mỗi bộ chốt.

Phàn nàn có thể xảy ra: Khó lắp/tháo giá đỡ

Việc này là cố ý, tôi thà để bộ phận in 3D bị gãy còn hơn là ổ cắm điện bị rơi ra khỏi tường mỗi khi tôi rút phích cắm.
