Giá Đỡ Cuộn Filament Gắn Tường Cho Cuộn Lớn và Ray Akro-Mils

Khi bạn ráp một chiếc Voron (hoặc mua/tự ráp bất kỳ máy in lớn/nhanh nào), bạn có thể sẽ cần đặt mua nhiều filament hơn với các cuộn lớn hơn so với trước đây. Tôi cần dùng cuộn ABS 3kg của Polymaker trên chiếc 2.4 của mình, và có rất ít loại giá đỡ cuộn cho cuộn 3kg đến 5kg có thể gắn trực tiếp vào máy, vốn sẽ phù hợp với vị trí tôi đã đặt nó.

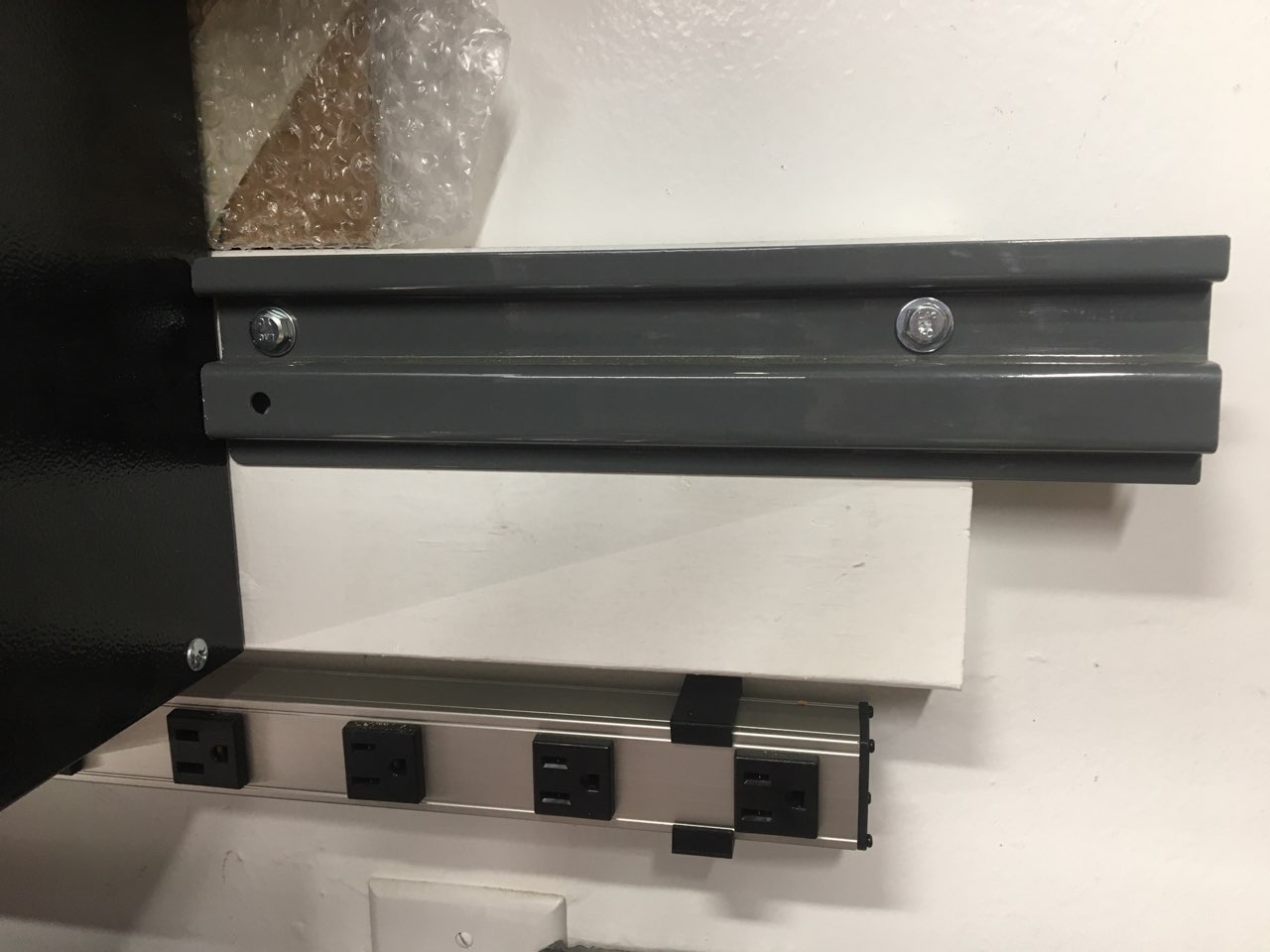

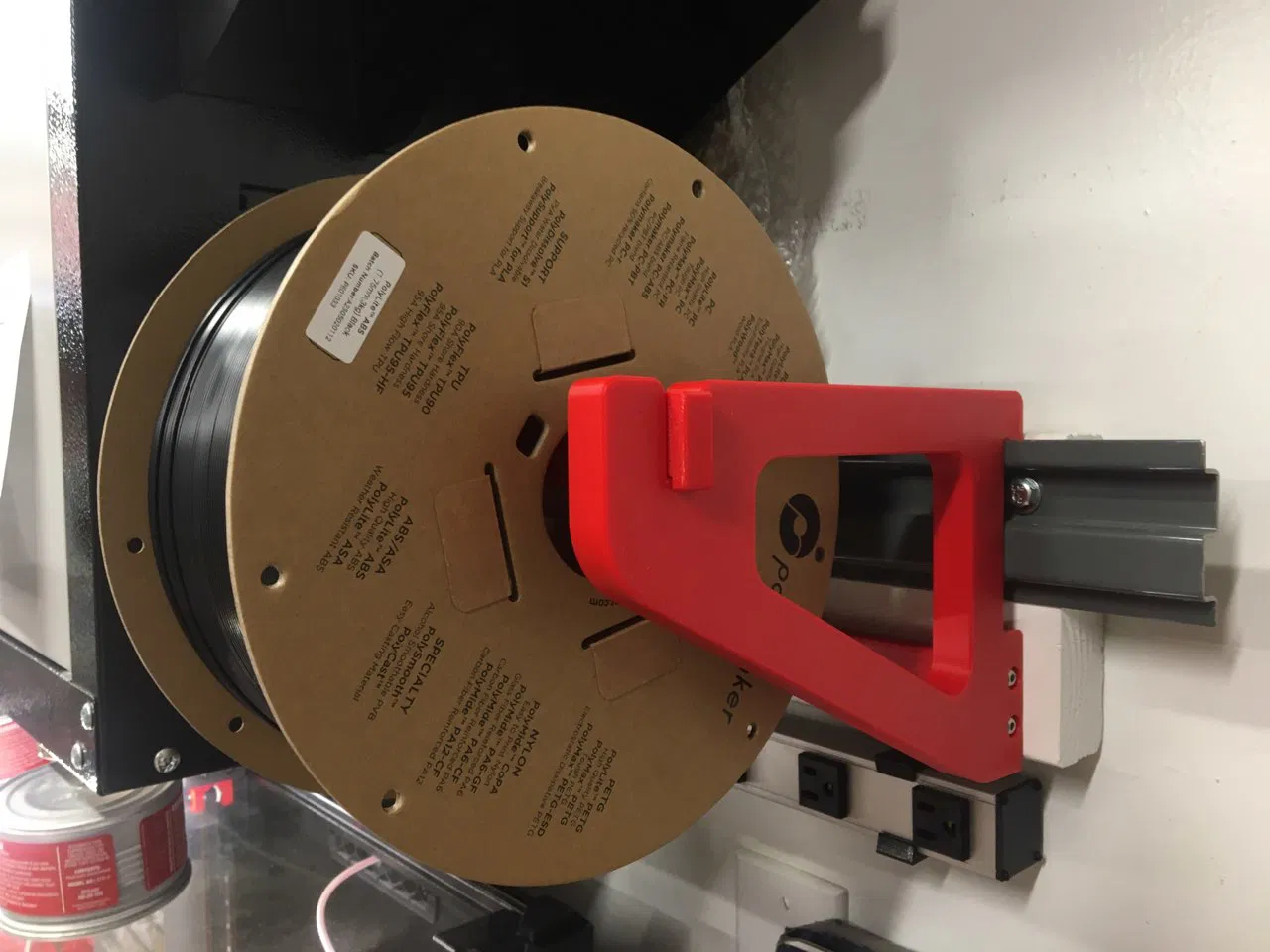

Tôi tìm thấy một vài tùy chọn gắn tường hoặc trần, nhưng ở vị trí tôi muốn gắn cuộn, tôi đã có sẵn một đoạn ray được lắp để treo vài chiếc Akrobin mà tôi không còn dùng ở đó nữa. Vì vậy, tôi đã thiết kế một giá đỡ cuộn gắn trực tiếp vào ray, và tôi chia sẻ nó ở đây vì có vẻ như nó sẽ hữu ích cho người khác.

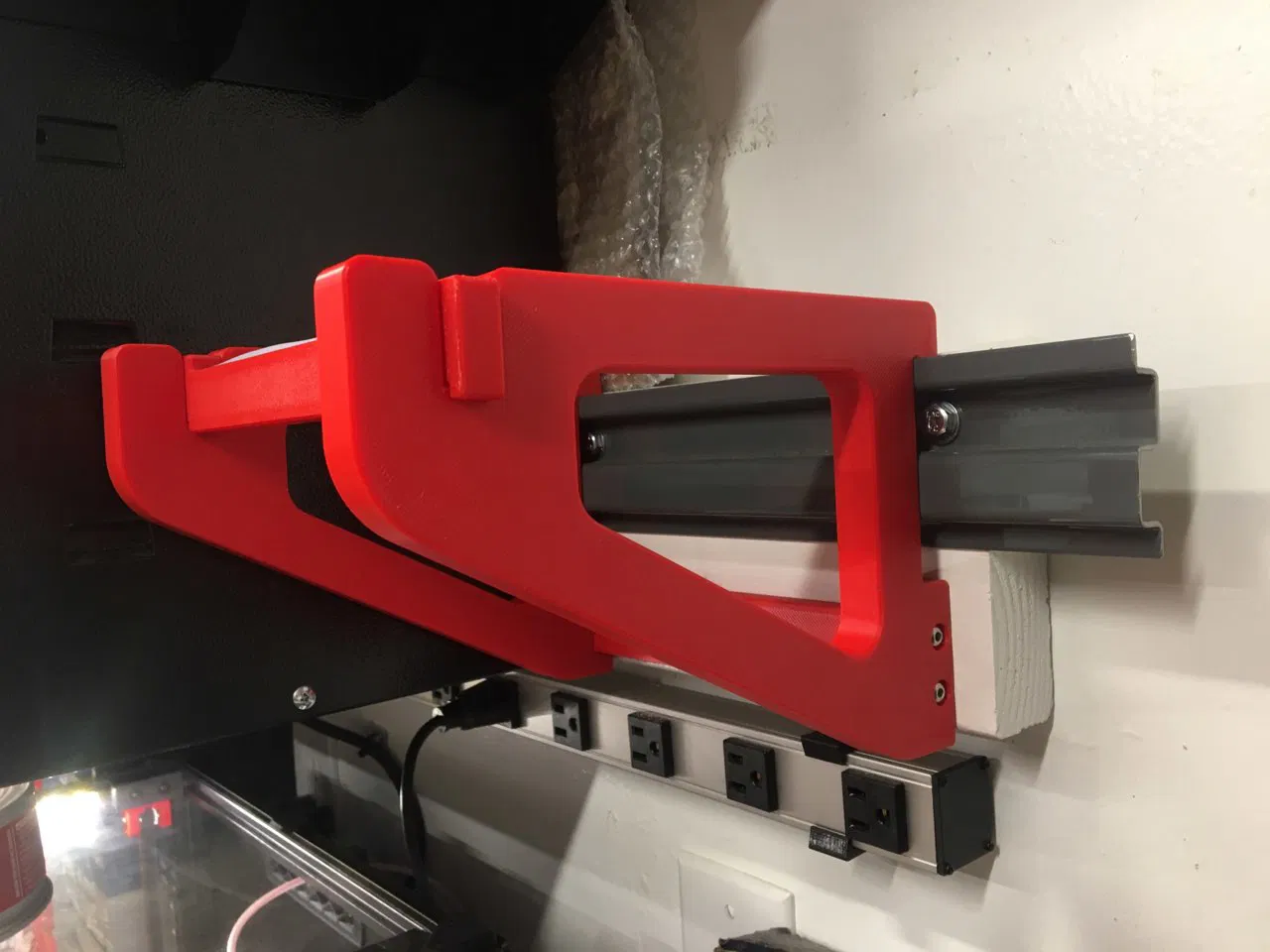

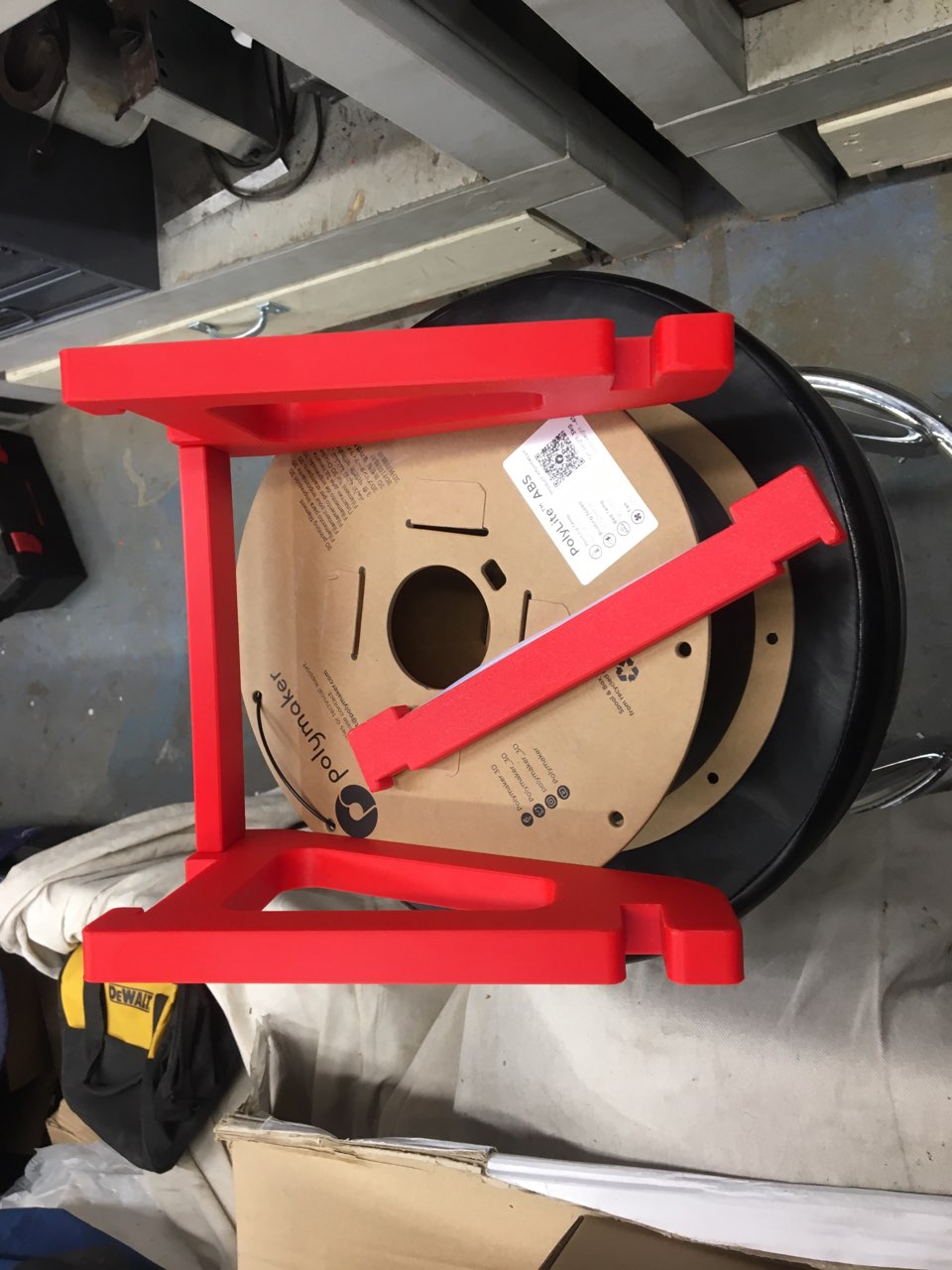

Bạn sẽ cần in một cánh tay phải và một cánh tay trái, và có một thanh giằng chạy giữa chúng giữ chúng lại với nhau bằng 4 con vít M5x20 BHCS luồn vào các đai ốc ren nhiệt. Thanh giằng có lẽ không thực sự cần thiết, nhưng tôi nghĩ nó giúp lắp đặt chắc chắn hơn. Phần ngang (trục cuộn) là dạng lắp trượt vào các rãnh trên cánh tay. Tôi thích kiểu giá đỡ cuộn kiểu Voron với chiều dài ống PTFE 4mm, vì vậy đó là thứ tôi đã sử dụng. Điều này dường như mang lại sự cân bằng tốt nhất giữa hoạt động trơn tru và ngăn filament bị lỏng trên cuộn. Tôi đã dùng một loại giá đỡ cuộn loại vòng bi trên một máy in khác và thấy nó di chuyển quá dễ dàng; cuộn có thể di chuyển và vượt tốc độ của filament, dẫn đến một số vấn đề. Ống PTFE rất đơn giản và tương đối hoàn hảo.

Giá đỡ cuộn này sẽ phù hợp với cả cuộn 3kg và 5kg của Polymaker; đối với các thương hiệu filament khác, kết quả có thể khác nhau. Có vẻ như nó cũng có thể giữ 2 cuộn 1kg thông thường nếu bạn muốn. Tôi đã in nó bằng Polymaker ABS trên Voron 2.4 của mình bằng vòi phun 0.6mm, với 4 lớp viền và 20% mật độ ruột. Có các "tai chuột" đã được tích hợp sẵn trong tệp để ngăn các bộ phận bị cong vênh lên khỏi bàn in. Tôi bao gồm các tệp step để phòng trường hợp ai đó muốn hoặc cần sửa đổi nó.

Một lưu ý cuối cùng; các bộ phận sẽ in tốt nhất với trình tạo đường viền được đặt ở chế độ cổ điển thay vì arachne, vì arachne sẽ bỏ qua các góc bên trong nơi trục nằm trong các cánh tay. Các bộ phận sẽ hoạt động theo cả hai cách, nhưng tôi đã thêm các tính năng trong cad để đánh lừa slicer tạo các góc vuông thực sự trong các túi đó, và việc sử dụng arachne sẽ vô hiệu hóa điều đó.
