Giá Đỡ Mũi Khoan Makita DTD172/XDT19

Đây là một cái giữ mũi khoan, phù hợp với đế kiểu mới của Makita, có thiết kế vát (trước đây hơi cong). Chứa 3 hoặc 5 mũi khoan lục giác tiêu chuẩn ¼ inch một cách chắc chắn bằng nam châm 5x2mm. Vui lòng đọc hướng dẫn sau trước khi in. Phiên bản tiếng Đức ở dưới.

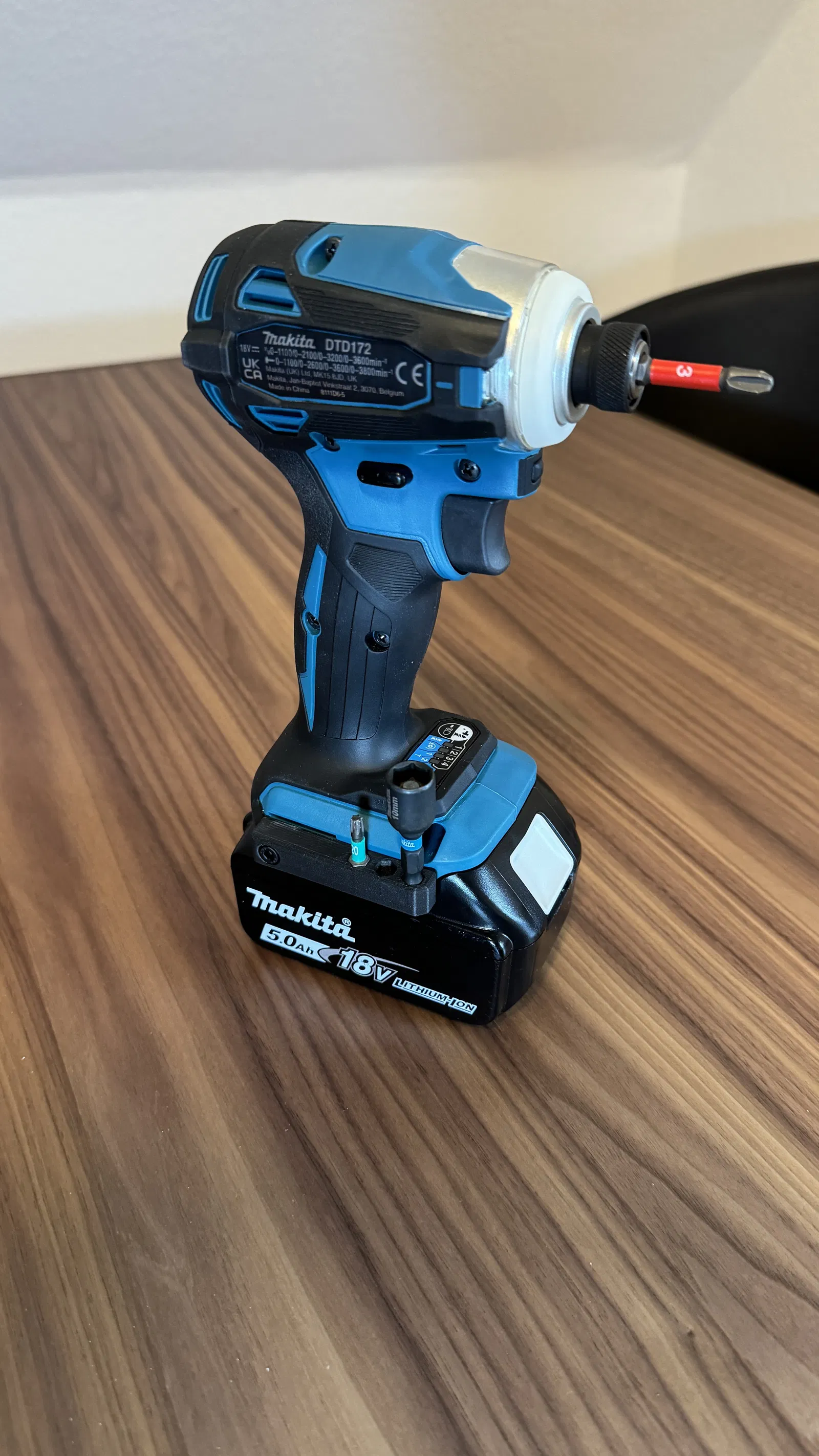

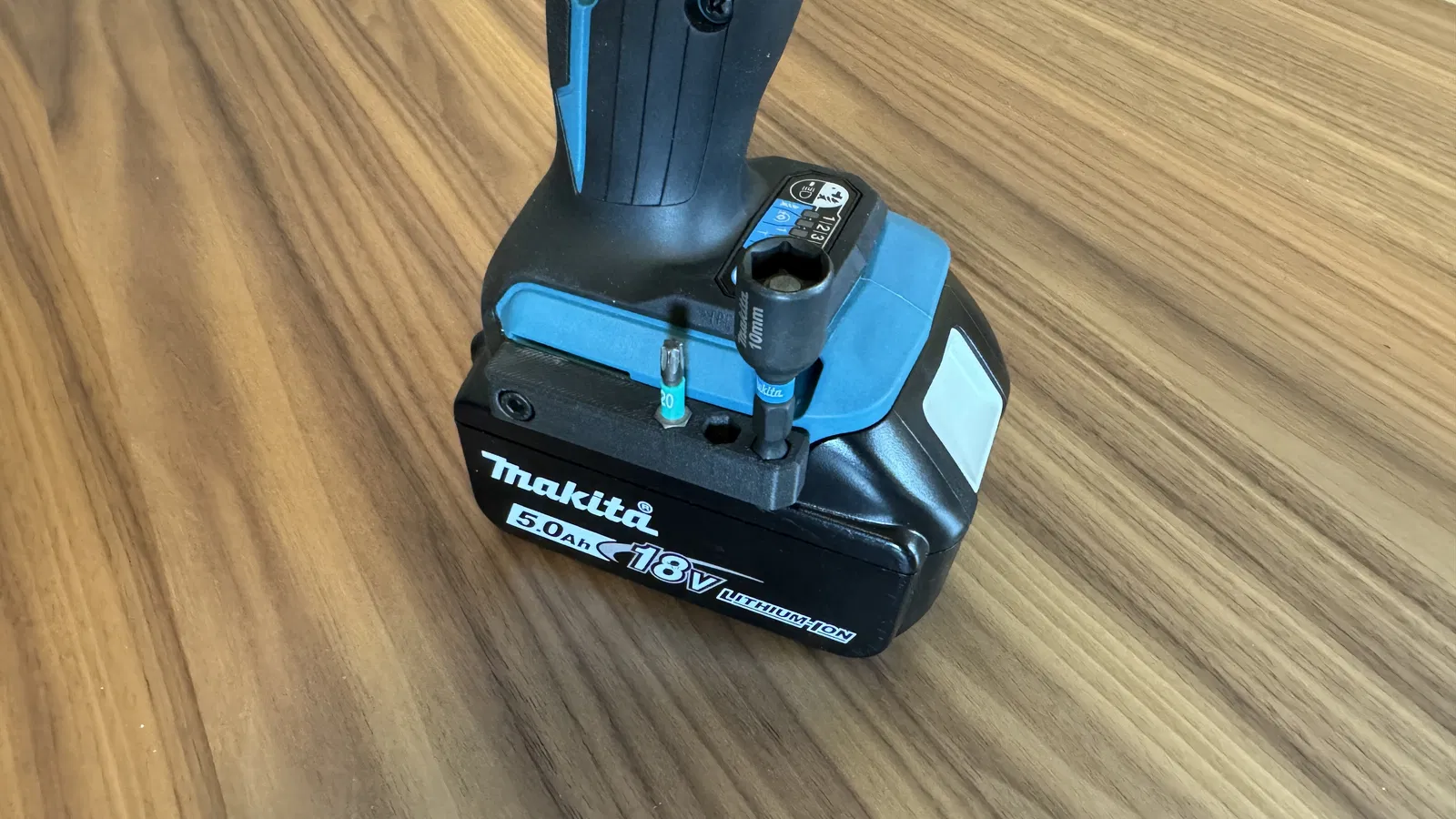

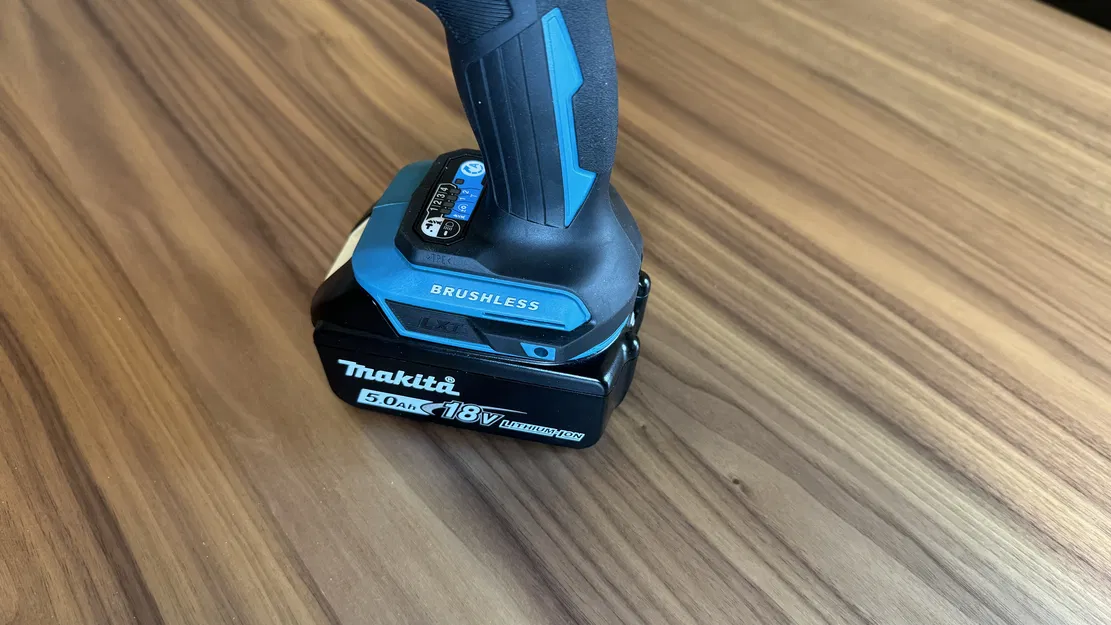

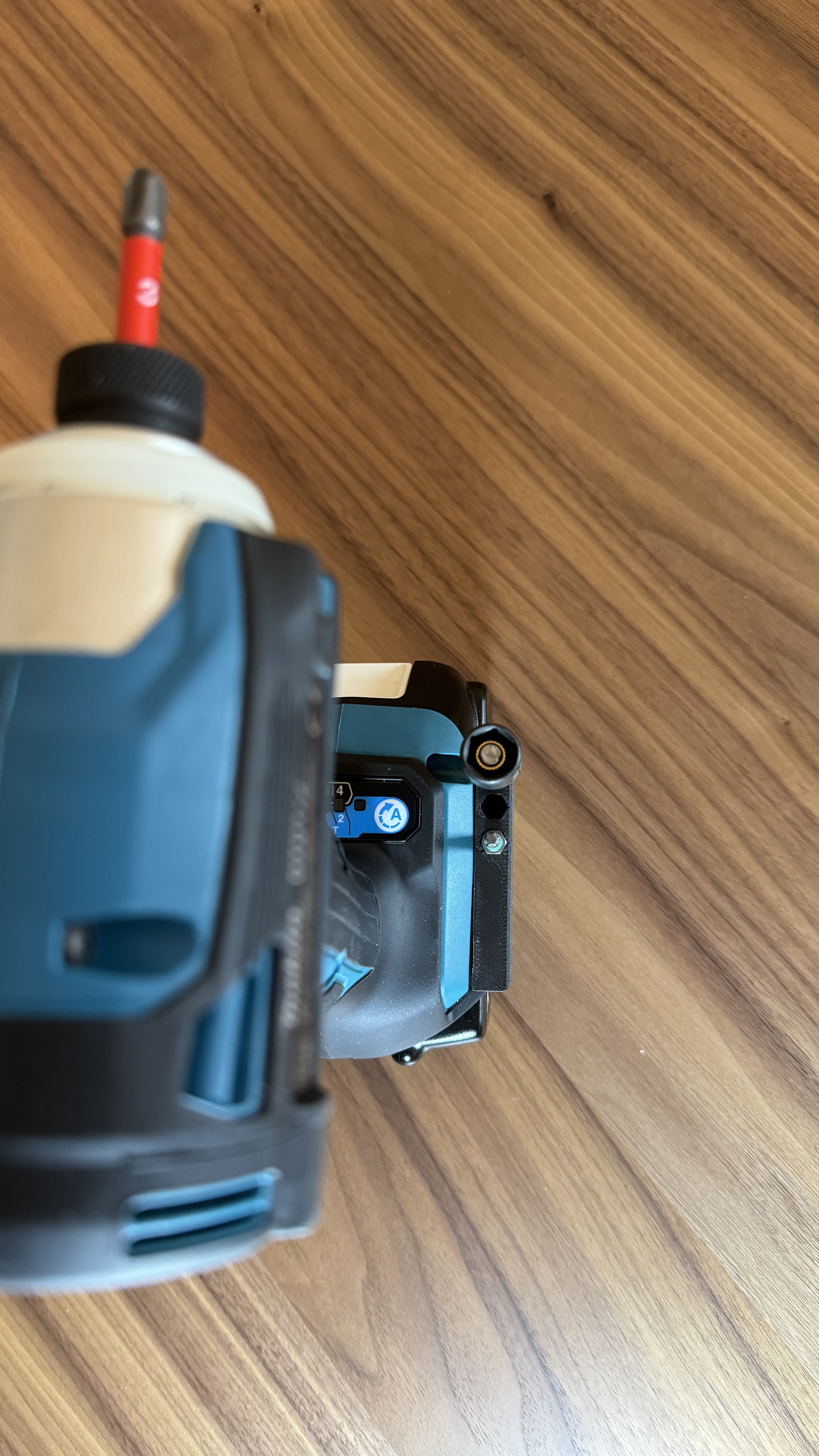

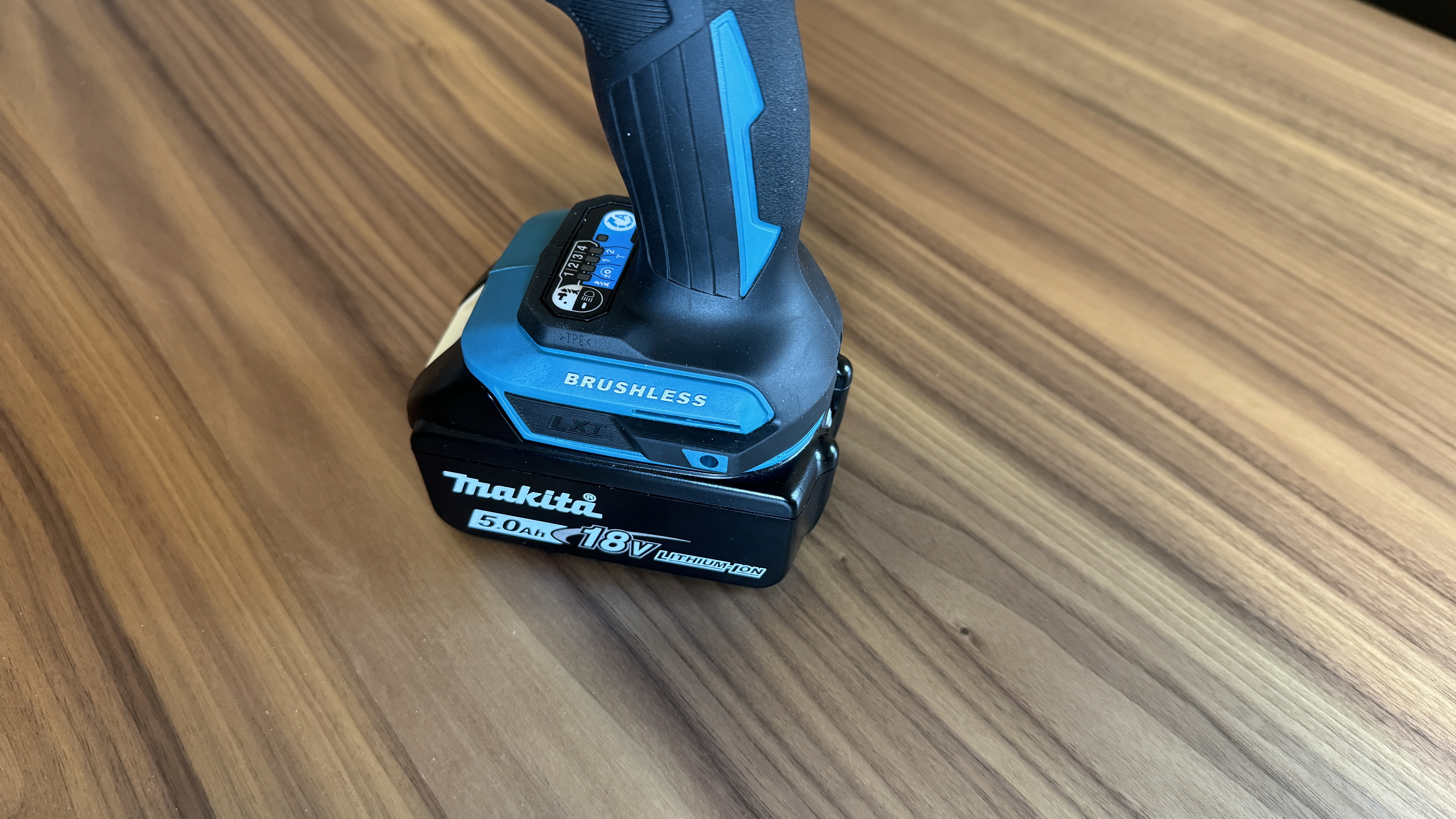

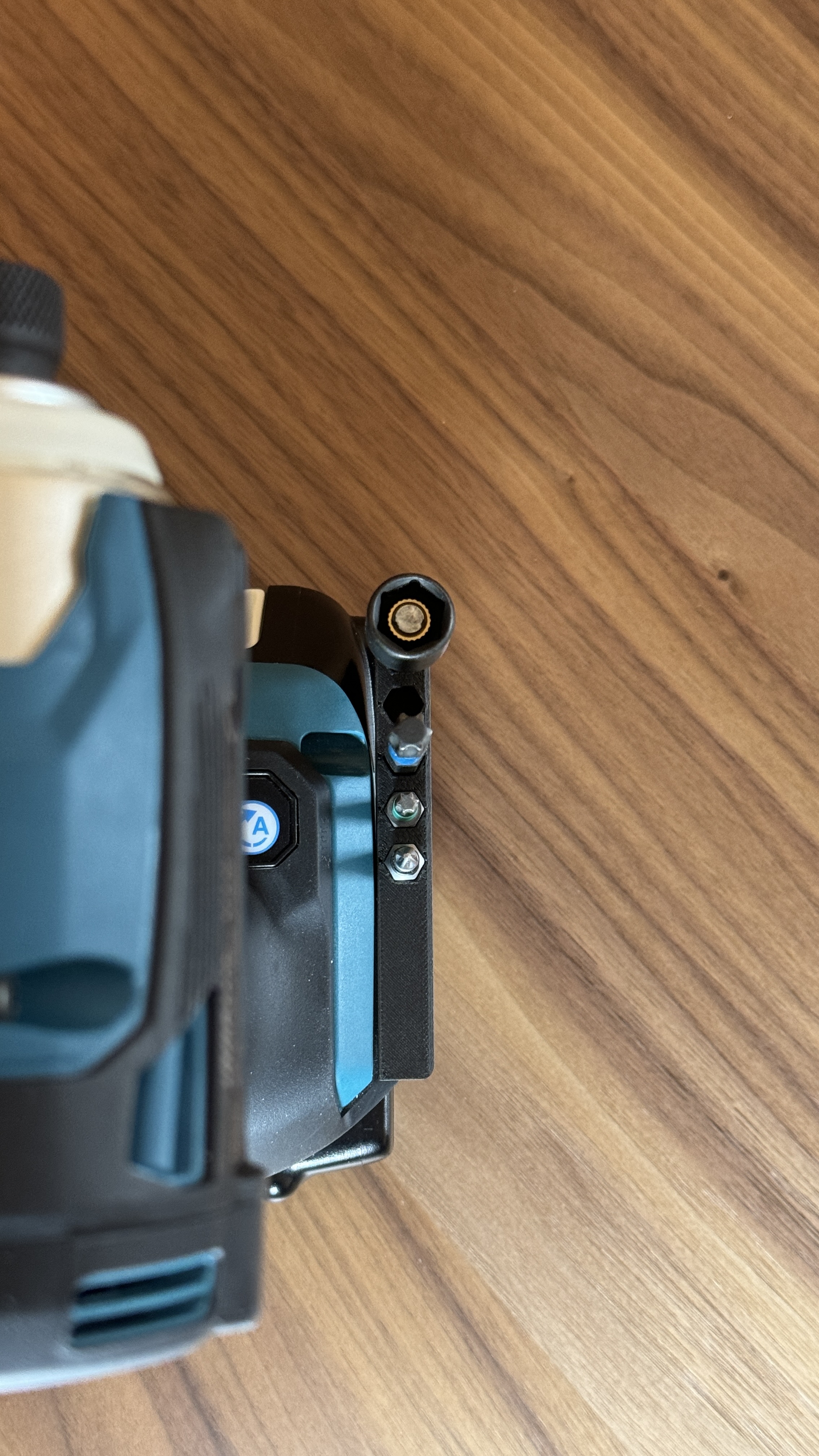

Chào bạn! Với dòng DTD172/XDT19, Makita đã thay đổi thiết kế ở hai bên đế từ hơi cong sang thiết kế vát (xem ảnh tham khảo trong thư viện). Với sự thay đổi đó, các mẫu cũ của người dùng khác sẽ không còn vừa vặn, vì vậy tôi đã tạo ra một mẫu phù hợp với thiết kế mới. Cái giữ mũi khoan này có phiên bản cho 3 hoặc 5 mũi khoan tiêu chuẩn, được giữ bởi số lượng nam châm 5x2mm tương ứng được nhúng trong bản in. Cũng cần một bu lông đầu trụ M4x12mm (bu lông M4x8mm đến M4x14mm cũng dùng được).

Mẫu này được tạo ra và thử nghiệm với các loại filament đã được hiệu chuẩn hoàn toàn (PLA và PETG) trên máy BambuLab P1S và sử dụng mũi khoan Wera/Felo/Makita. Vì mỗi máy in, filament và mũi khoan đều có những sai khác nhỏ, tôi khuyên bạn nên in thử để đạt được độ vừa vặn hoàn hảo. Nếu không có nam châm, mũi khoan không nên bị rơi ra khi giữ ngược, cũng không nên quá khó để lấy ra. Bạn có thể cần điều chỉnh tỷ lệ của mẫu lên hoặc xuống theo các bước 0.01%.

Cài đặt máy in:

Lớp

Chiều cao: 0.2mm

Lớp đầu tiên: 0.2mm

Vòng tường

2

Lớp độn (Infill)

15% (lớp độn không giao nhau, ví dụ: Rectilinear, Gyroid, Cubic)

Giá đỡ (Support)

Có, tôi đề xuất loại cây (tree type)

Ngừng in

Ở lớp 13 (vui lòng kiểm tra trong bản xem trước của slicer)

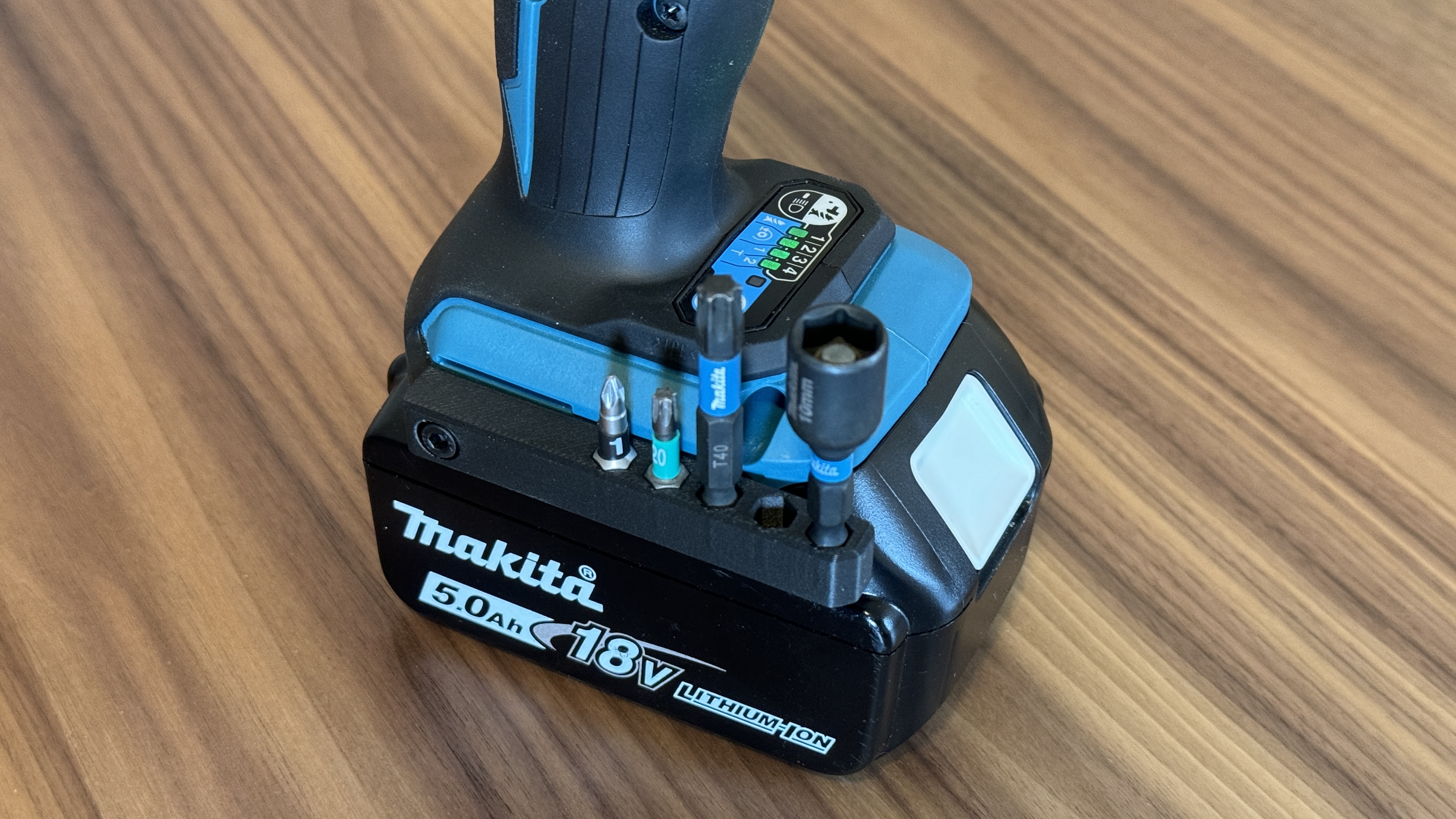

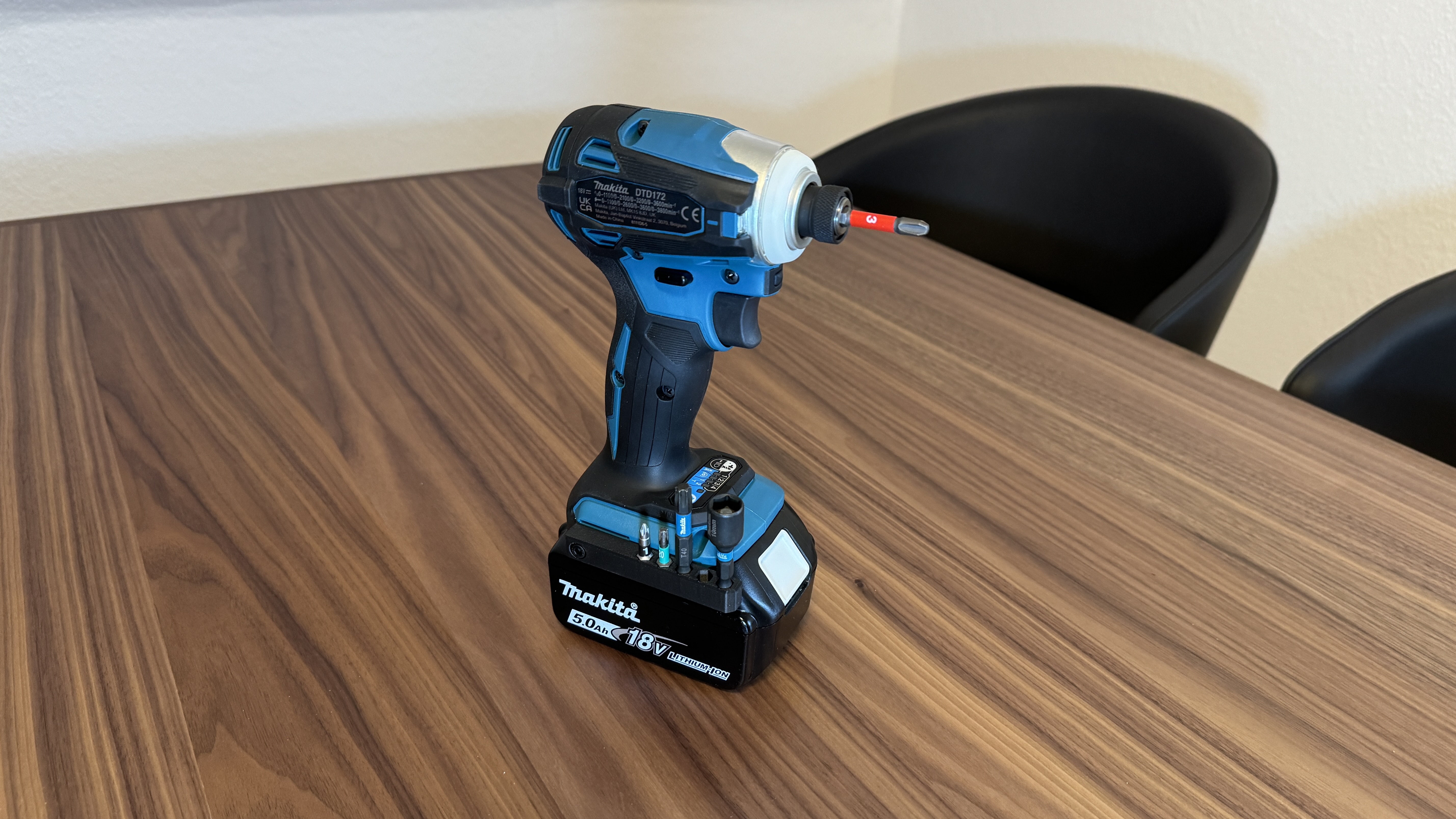

Filament được sử dụng trong các hình ảnh là extrudr GreenTEC Pro Carbon.

Khi bạn tạm dừng in ở lớp 13 để đặt nam châm, bạn nên thay đổi cực tính của nam châm cho mỗi lỗ (B-N-B-N-B), điều này mang lại lực từ mạnh nhất để giữ mũi khoan. Keo CA tùy chọn trên đế in từ tính, nam châm sẽ tự giữ chúng ở vị trí. Nếu bạn không có đế in từ tính, cần dùng keo CA.

Chúc bạn in vui vẻ và tận hưởng cái giữ mũi khoan hoàn chỉnh!

Phiên bản tiếng Đức

Hallo! Makita hat mit dem DTD172 das Design an den Schraubpunkten bei der Akkuaufnahme von einem abgerundeten Design zu einer abgewinkelten Befestigung geändert. Damit passen die Bithalter anderer Nutzer leider nicht mehr so gut, deshalb habe ich einen neuen schlanken Bithalter entworfen. Der Bithalter fasst 3 oder 5 klassische ¼ Zoll Sechskant Bits. Im Bithalter wird eine entsprechende Anzahl 5x2mm Magneten eingelassen. Außerdem braucht man noch eine M4x12mm Zylinderkopfschraube (Längen von M4x8mm bis M4x14mm passen ebenso).

Das Modell wurde mit vollständig kalibrierten Filamenten (PLA und PETG), gedruckt von einem BambuLab P1S, mit Bits von Wera/Felo/Makita getestet. Weil jeder Drucker/jedes Filament etwas unterschiedliche Toleranzen produziert und auch nicht alle Bits die selben Maße haben, empfehle ich euch einen Testdruck ohne Magnete zu machen und gegebenfalls das Modell in .01% Schritten zu vergrößern/verkleinern. Die Bits sollten ohne Magnete überkopf nicht rausfallen, aber auch nicht zu schwer herauszuholen sein.

Druckeinstellungen:

Layer

Schichthöhe: 0.2mm

Erster Layer: 0.2mm

Wände

2

Infill

15% ("non intersecting infill", z.Bsp.: Rectilinear, Gyroid, Cubic)

Support

Ja, ich empfehle “tree type”

Pause

Bei Layer 13 (in der Vorschau des Slicers kontrollieren)

Der Bithalter auf den Fotos wurde mit extrudr GreenTEC Pro Carbon gedruckt.

Wenn ihr bei Layer 13 die Magneten einsetzt, braucht ihr bei magnetischen Druckbetten keinen Sekundenkleber um die Magneten zu fixieren. Außerdem solltet ihr jeden Magneten die Polarität wechseln (N-S-N-S-N), für maximale Haltekraft.

Viel Spaß beim durcken und benutzen des Bithalters!
