Bộ Ghép Hình Địa Hình Hoa Kỳ (48 Bang)

Cập nhật 2022-04-13: Alaska giờ cũng có sẵn tại đây: https://www.thingiverse.com/thing:5346700

Cập nhật 2022-03-14: Hawaii giờ cũng có sẵn tại đây: https://www.thingiverse.com/thing:5317621

Đây là một bộ ghép hình địa hình gồm 47 mảnh của 48 tiểu bang lục địa Hoa Kỳ. Tỷ lệ là 1:5'000'000 với độ phóng đại theo chiều dọc là 10.

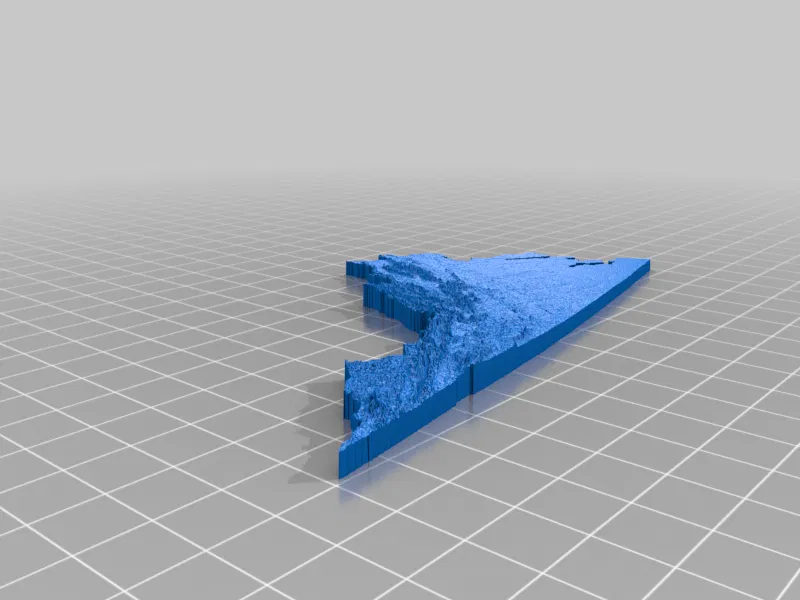

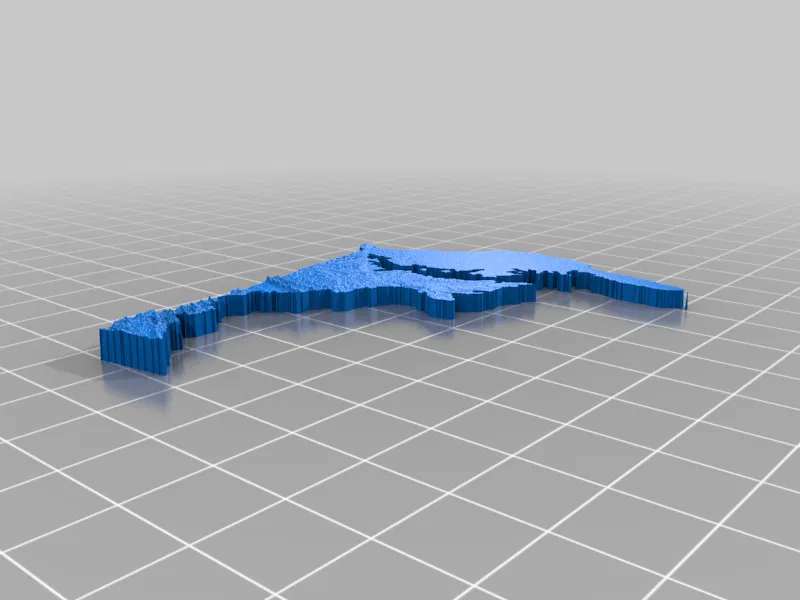

Thật không may, Rhode Island và Delaware không có mảnh riêng do kích thước nhỏ bé của chúng. RI phần lớn được ghép với CT (phần cực đông nối với MA). Delaware được ghép với Maryland (cùng với Washington DC và phần cực nam của bán đảo Delmarva thuộc về VA). Mặt khác, Michigan có hai mảnh, một ở mỗi bên Hồ Michigan.

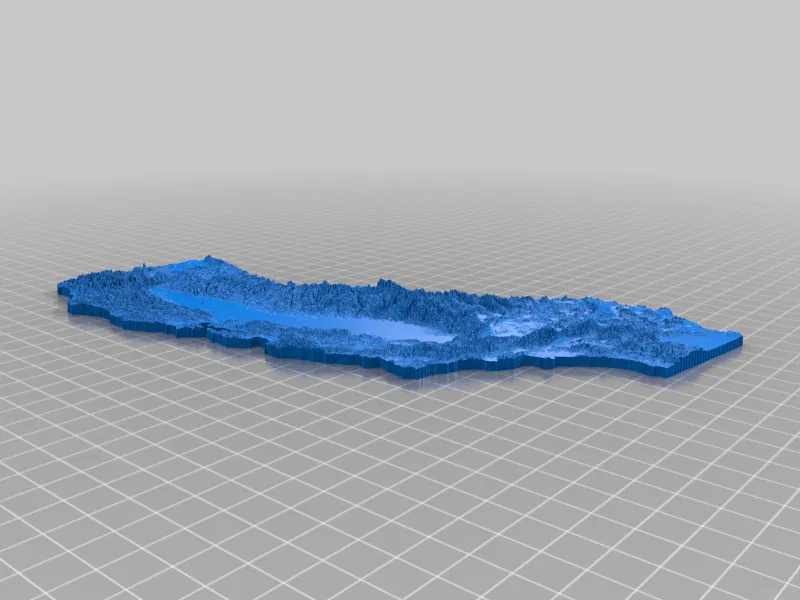

Để in ở chế độ 100%, bạn sẽ cần một bàn in có kích thước 25cmx25cm. Nếu bàn in của bạn nhỏ hơn (hoặc lớn hơn đáng kể), hãy kiểm tra với TX và CA về tỷ lệ bạn muốn in và áp dụng cùng một tỷ lệ xy và z, và tùy chọn là z offset cho tất cả các tiểu bang khác. Lưu ý rằng thứ tự áp dụng tỷ lệ z và z offset có quan trọng.

Các nhóm có thể có cho bản in 4 màu mà không có đường viền cùng màu chạm nhau (còn nhiều cách khác có thể thực hiện được):

Color1: CA, CT, GA, KY, MI, MS, MT, NE, NH, PA, TX, UT

Color2: AL, AR, IL, KS, ME, MN, NM, NV, NY, OH, SC, VA, WA, WY

Color3: CO,FL,IN, LA, MA, MD, MO, NC, OR, SD, WI

Color4: AZ, IA, ID, ND, NJ. OK, TN, VT, WV

Dữ liệu độ cao được lấy từ SRTM 4.1 (https://www.un-spider.org/links-and-resources/data-sources/digital-elevation-model-srtm-41-cgiar-csi)

Biên giới các tiểu bang được cung cấp bởi Cục Điều tra Dân số Hoa Kỳ (https://www.census.gov/geographies/mapping-files/time-series/geo/cartographic-boundary.html)

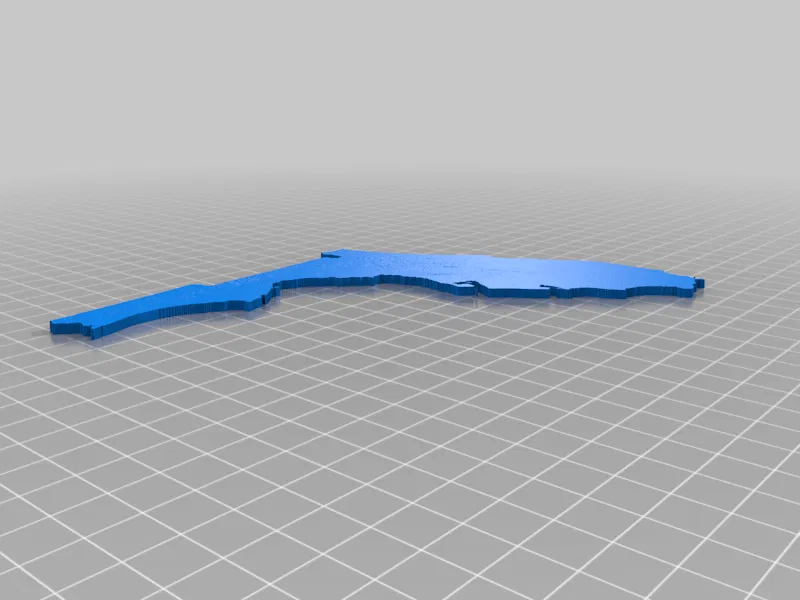

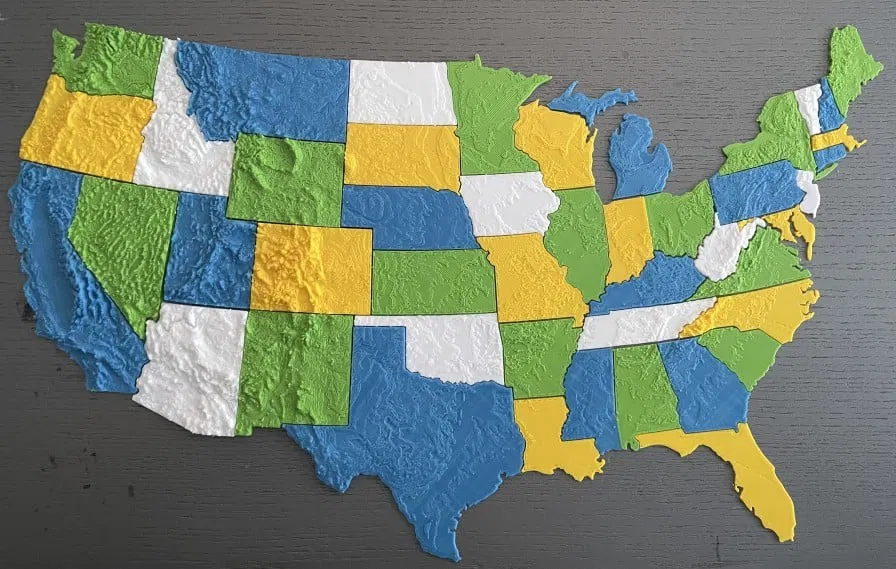

Hình ảnh hiển thị bản in 4 màu của tôi ở tỷ lệ 40% (xy). Tôi đã sử dụng tỷ lệ z là 80% để thêm một yếu tố phóng đại theo chiều dọc khác (tổng cộng 20x) và dịch xuống 1mm. Với các cài đặt này, bang duy nhất không hiển thị bất kỳ mẫu độ cao nào là Florida.

Độ cao lớp 0.175 mm, đầu phun 0.4 mm, PLA.

Để có chi tiết tối đa:

• in với kích thước lớn nhất có thể
• sử dụng độ dày lớp thấp nhất mà máy in của bạn có thể in một cách đáng tin cậy
• sử dụng đường kính đầu phun nhỏ để có thêm chi tiết theo xy

Tôi nhận ra rằng tất cả những điểm này đều có nghĩa là thời gian in tăng lên đáng kể, do đó, có thể cần thử và sai để tìm ra sự cân bằng tốt nhất giữa chất lượng và tốc độ (như mọi khi).
