Giá đỡ bút Apple Pencil 2 có trọng lượng ổn định

Chi tiết

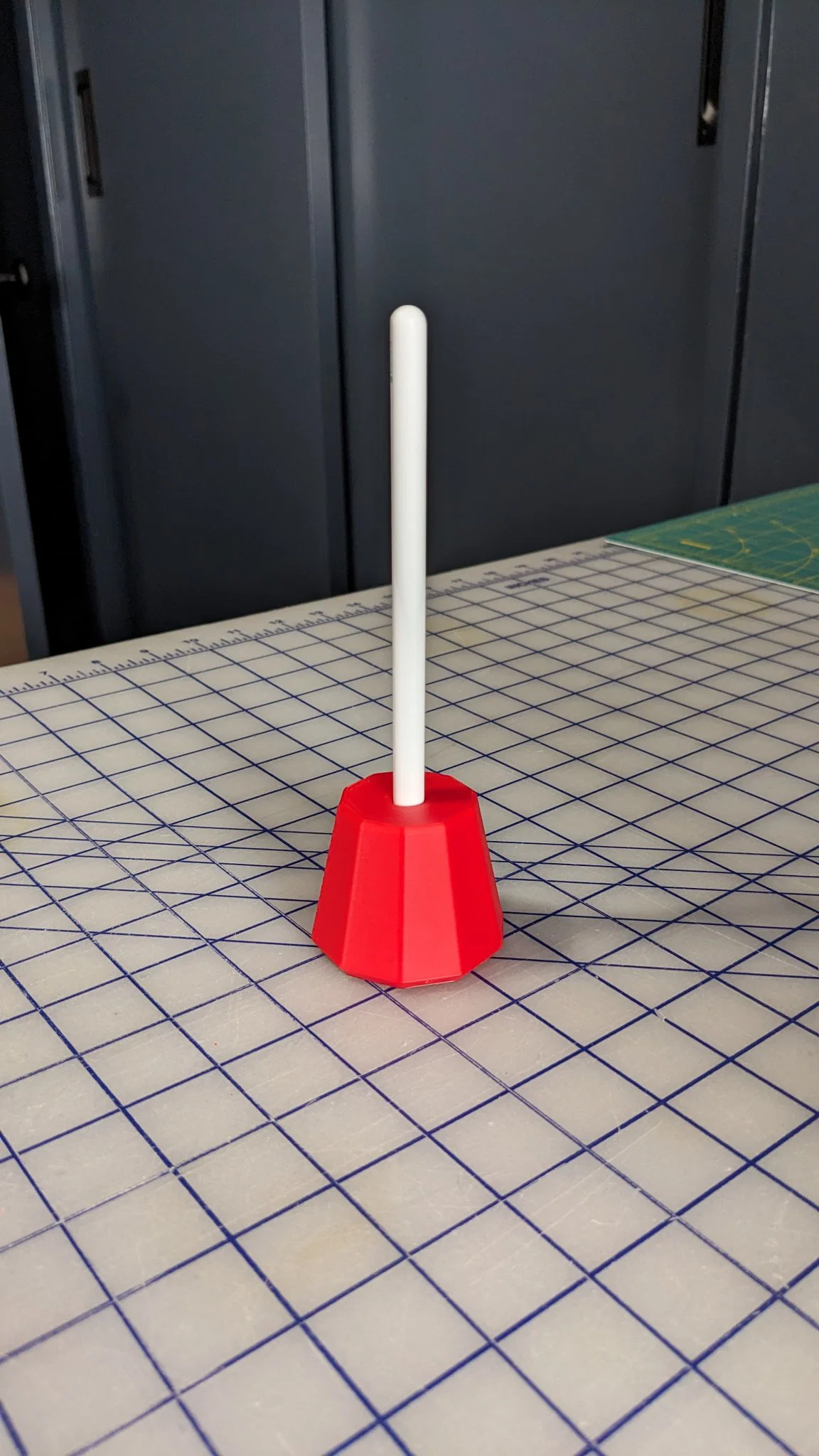

Tôi muốn một giá đỡ cho Apple Pencil 2 có một chút trọng lượng để nó có thể giữ vững vị trí. Tôi cũng muốn chỉ tiếp xúc ở phần vai, không phải ở đầu bút có thể thay thế.

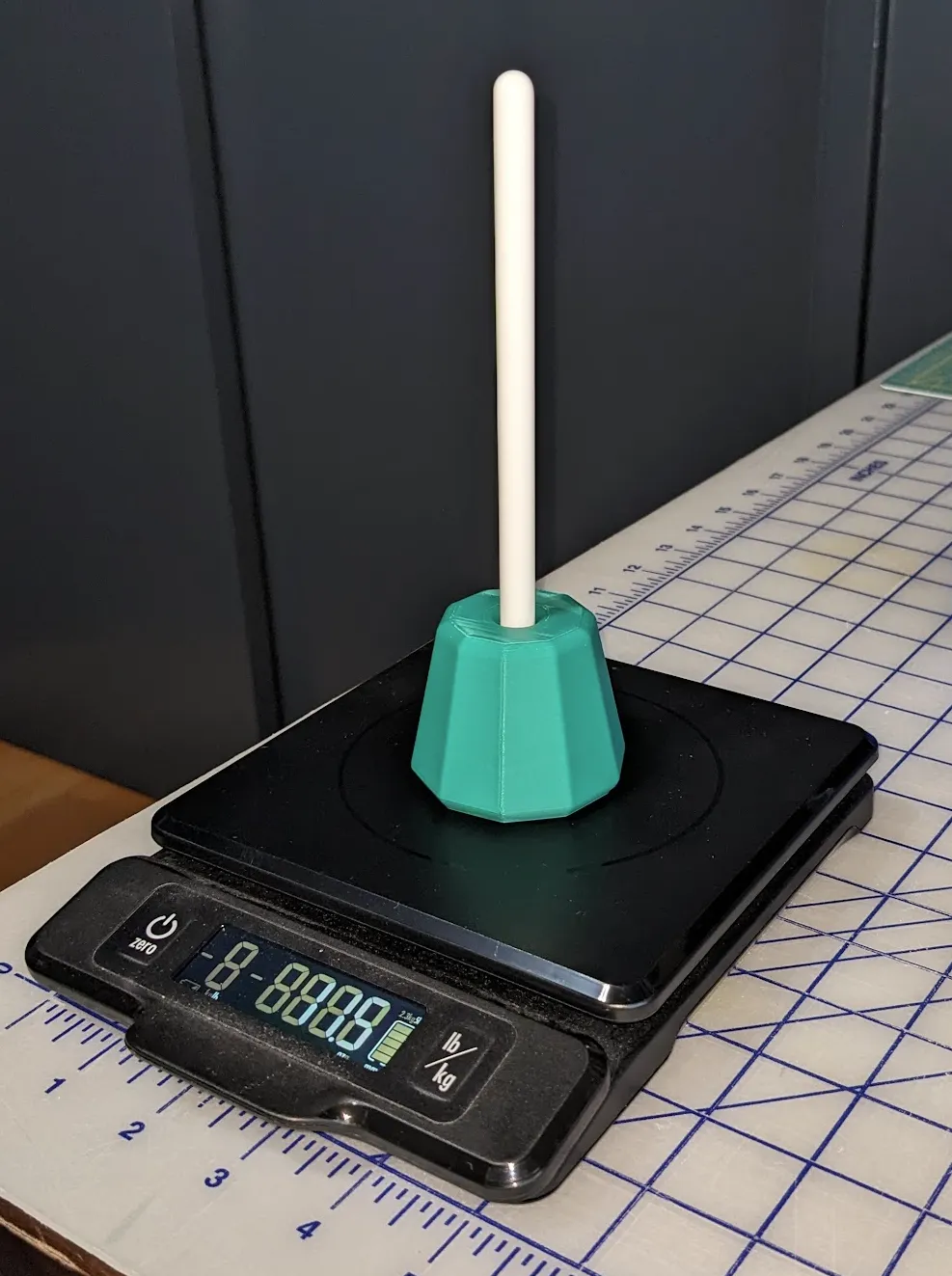

Tôi đã nghĩ đến nhiều cách để thêm trọng lượng, ban đầu thiết kế xung quanh các miếng chì hoặc vonfram rắn được chèn vào trong quá trình in, nhưng tôi muốn trọng lượng cảm thấy được phân bố đều trên toàn bộ sản phẩm nên tôi đã chọn viên chì #7.5 vì nó dễ tìm và rẻ. Thiết kế này sử dụng khoảng một pound. Ở các phiên bản trước, tôi đã thử tạm dừng quá trình in trước các lớp trên cùng và đổ viên chì từ trên xuống nhưng điều đó khá lộn xộn và tôi thường gặp phải tình trạng tách lớp tại chỗ tôi đã tạm dừng. Tôi đã thiết kế lại với một nút ở đáy có thể vặn vào. Tuy nhiên, tôi muốn bảo vệ bút khỏi bất cứ thứ gì được sử dụng làm trọng lượng, vì vậy điều đó dẫn đến thiết kế chủ yếu rỗng với một loại ống bao quanh bút.

Một sự trợ giúp lớn khi thiết kế cái này là một mô hình chính xác của Pencil 2 từ GrabCAD

In ấn

Tôi đã in cái này bằng ABS và PLA.

• In ở hướng tự nhiên, đáy rộng ở dưới.
• Chiều cao lớp 0.2mm
• 15-25% độ đặc, các tỷ lệ khác có thể cũng hoạt động. Tôi sử dụng hình khối, nhưng các mẫu khác cũng nên ổn.
• 4 đường viền.
• 5 lớp trên cùng và 5 lớp dưới cùng cho giá đỡ. Tùy thuộc vào máy in và độ đặc của bạn, bạn có thể muốn điều chỉnh các lớp trên cùng để đảm bảo che giấu mẫu độ đặc. Tôi cũng đã thực hiện xử lý sau in bằng cách là phẳng và độ đặc đơn điệu ở trên chỉ để làm cho nó trông đẹp hơn.
• Hỗ trợ CHỈ ở dưới đầu của “ống” bên trong giá đỡ. Không có hỗ trợ trên các ren. Tất cả các góc khác bên trong nên ổn cho hầu hết các máy in mà không cần hỗ trợ.
• In nút với bất kỳ mặt nào ở trên. Rãnh sẽ in tốt ở phía dưới.
• Tùy thuộc vào máy in và vật liệu của bạn, bạn có thể cần điều chỉnh khoảng cách ren như bên dưới.

Các bộ phận cần thiết

• Đạn chì hoặc tương tự. Tôi đã sử dụng một chút hơn 10oz của #7.5 Đạn chì
• Một loại tấm cao su cho phần dưới để giữ cho nó không bị trượt trên bàn

Lắp ráp

• Sau khi in xong, hãy gỡ bỏ các hỗ trợ.
• Lật ngược giá đỡ và cẩn thận đổ đạn chì vào lỗ dưới cùng, hãy chắc chắn để lại đầu của ống tay áo lộ ra. Chỉ có 0.5mm khoảng cách giữa phích cắm và đầu của ống tay áo.
• Vặn phích cắm bằng một công cụ phẳng. Một thiết kế xung quanh một tuốc-nơ-vít lớn có rãnh nhưng một thước kẻ, nhíp và nhiều thứ khác cũng sẽ hoạt động. Hãy cố gắng để phích cắm ngang bằng với đáy của giá đỡ, nhưng sai sót theo hướng hơi bị chìm hơn là nhô lên bề mặt.
• Trong các tệp CAD, tôi đã bao gồm một mẫu cắt 10 cạnh. Nếu bạn phóng to nó lên 50mm trong phần mềm cắt của bạn, nó tạo ra một jig tốt để cắt tấm cao su. Nếu bạn không muốn phiền phức, chỉ cần cắt một hình tròn đường kính 50mm trong tấm cao su.

Ghi chú thiết kế và các điều chỉnh có thể

Tôi đang xuất bản tệp CAD ở định dạng STEP và F3D trong trường hợp bạn muốn hoặc cần thay đổi thiết kế hoặc tò mò về cách nó được thực hiện. Dưới đây là một số ghi chú về cách điều này được thực hiện và những gì có thể thay đổi dễ dàng:

Tổng thể, thiết kế bao gồm hai thành phần. Bút chì từ GrabCAD ở một bên, sau đó là thiết kế của tôi ở bên kia. Trong dòng thời gian, tôi đã thực hiện các bước theo thứ tự này:

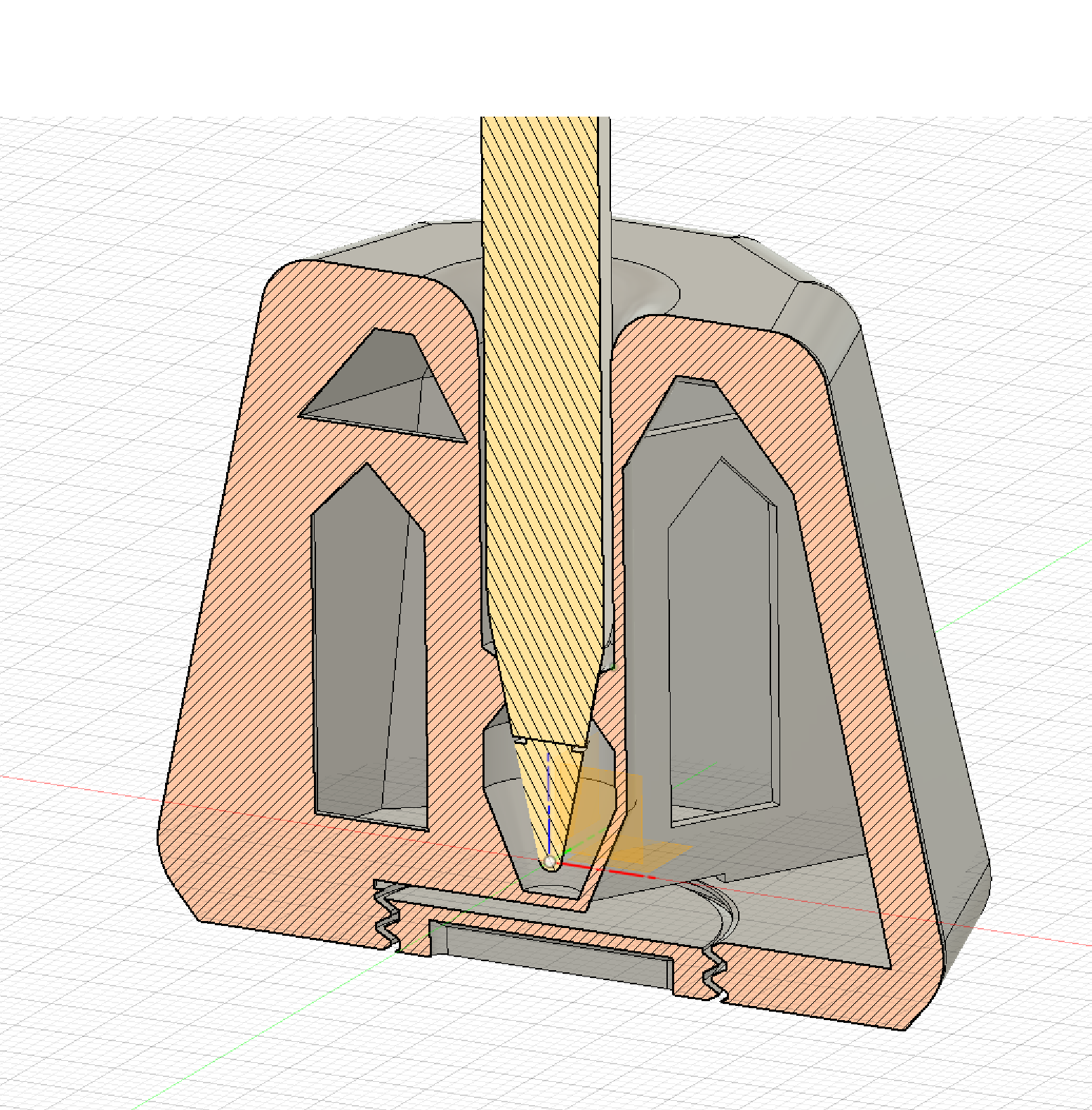

• Tôi đã chiếu hình học từ thành phần bút chì để tạo một bản phác thảo của ống tay. Đây là phần giữ bút chì. Nó giữ trên vai, và cung cấp khoảng trống cho thân chính cũng như khoảng trống bên dưới đầu bút chì. Quay bản phác thảo này thành thân ống tay. Hầu hết tất cả các kích thước trong bản phác thảo đầu tiên này là tham số người dùng. Các góc trong bản phác thảo này nhằm tránh các phần nhô ra dốc khi in. Phần này được hỗ trợ bởi các vây bên trong để giữ nó ở vị trí trong khi in. Nếu không có những cái này, tôi đã gặp thất bại đôi khi.
• Sau đó, tôi đã sử dụng các khoảng cách từ ống tay để xác định các mặt phác thảo trên và dưới cho hình dạng của bộ giữ chính, sau đó tạo hình giữa chúng. Bằng cách liên kết các mặt phác thảo này với bản phác thảo ống tay đầu tiên, mà sử dụng main_overall_height, thiết kế cố gắng tối đa hóa chiều dài bút chì nằm bên trong bộ giữ cho một chiều cao nhất định.
• Bạn có thể thay đổi số lượng cạnh! Số lượng cạnh là một tham số: main_num_sides. Cảm ơn https://www.youtube.com/watch?v=jhN5OPHW9NY đã dạy tôi cách làm điều này. Công cụ đa giác trong Fusion360 không cho phép bạn điều chỉnh số lượng cạnh sau này. Thay vào đó, tôi đã sử dụng cách giải quyết trong video.
• Khoảng trống ren: main_thread_extra_clearance. Tùy thuộc vào máy in và vật liệu, khoảng trống mặc định từ công cụ ren của Fusion360 thường không hoạt động cho in 3D, khi cả hai bên của ren đều được in. Để có thêm khoảng trống, tôi đã chọn tất cả bốn mặt của ren ở mỗi bên (tổng cộng tám mặt) và sau đó thực hiện thao tác Offset Face sử dụng tham số làm giá trị. Sử dụng giá trị 0.1mm hoạt động tốt với tôi với một hồ sơ ABS được điều chỉnh tốt, nhưng tôi cần 0.15-0.2mm để làm cho Filamentum PLA Extrafill PLA hoạt động. PLA dính hơn ABS và ExtraFill cần một chút không gian hơn. Một sự vừa vặn lỏng lẻo là ổn với các ren, vì bạn sẽ phủ nó bằng tấm cao su.
• Khoảng trống bút chì: sleeve_clearance_around_pencil.

Cũng giống như khoảng cách ren, tôi đã phải điều chỉnh điều này giữa 0.30mm cho ABS và 0.40mm cho ExtraFill PLA. Với PLA, 0.30mm hoạt động ổn, nhưng các cạnh của bút chì cọ sát một chút.

• Đường kính phích cắm. Bạn có thể điều chỉnh đường kính phích cắm, nhưng bạn CŨNG PHẢI điều chỉnh hai thao tác ren vì Fusion360 sẽ thay đổi kích thước để phù hợp với hồ sơ ren đã chọn. Nếu bạn chỉ điều chỉnh plug_dia, các thao tác ren sẽ chỉ thay đổi kích thước trở lại 25mm cho đến khi bạn điều chỉnh các thao tác đó. Tôi không biết cách tham số hóa thao tác ren.
• Tôi thích nhiều tham số, vì vậy hầu hết mọi thứ đều có. Nhưng không phải mọi thứ đều như vậy và các bản phác thảo không được ràng buộc hoàn toàn nên bạn có thể nhận được kết quả kỳ lạ khi điều chỉnh mọi thứ quá xa.

Vui lòng bình luận nếu bạn có câu hỏi hoặc gặp khó khăn khi in.
