Đế Gridfinity cho Wacom Intuos S

Tính năng

Đây là một cặp đế Gridfinity dành cho bảng vẽ đồ họa Wacom Intuos S (liên kết liên kết), tương thích với hệ thống Gridfinity. Các đế này có kích thước 1x1 cho bút và 1x5 cho bảng vẽ. Cả hai đế đều rất chắc chắn và sẽ không bị xê dịch.

Phần đáy có lỗ nam châm 6x2mm, nhờ vào Gridfinity Rebuilt. Chúng có thiết kế đặc biệt để hỗ trợ bridging, giúp lỗ nam châm in ra đẹp.

In ấn

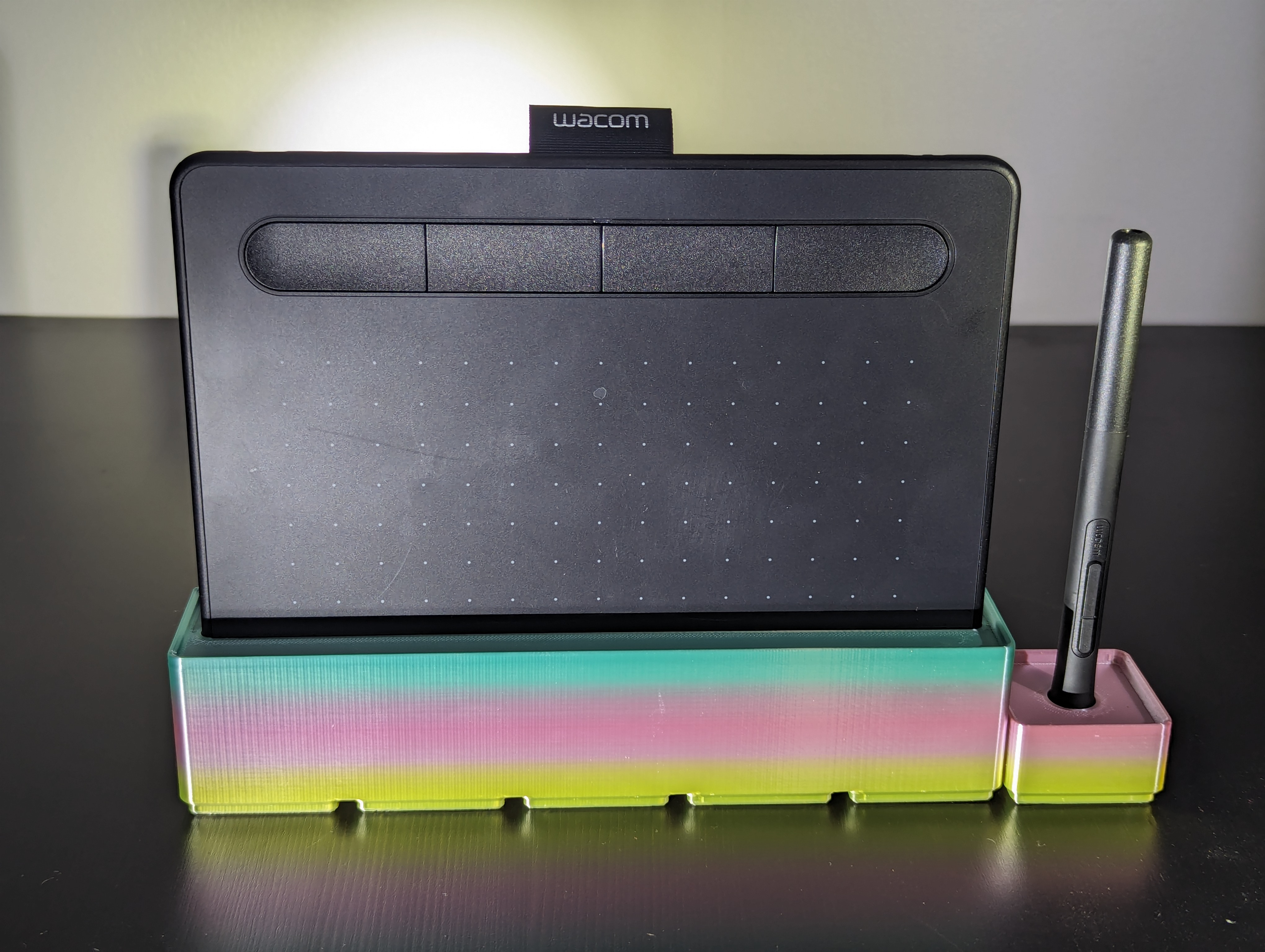

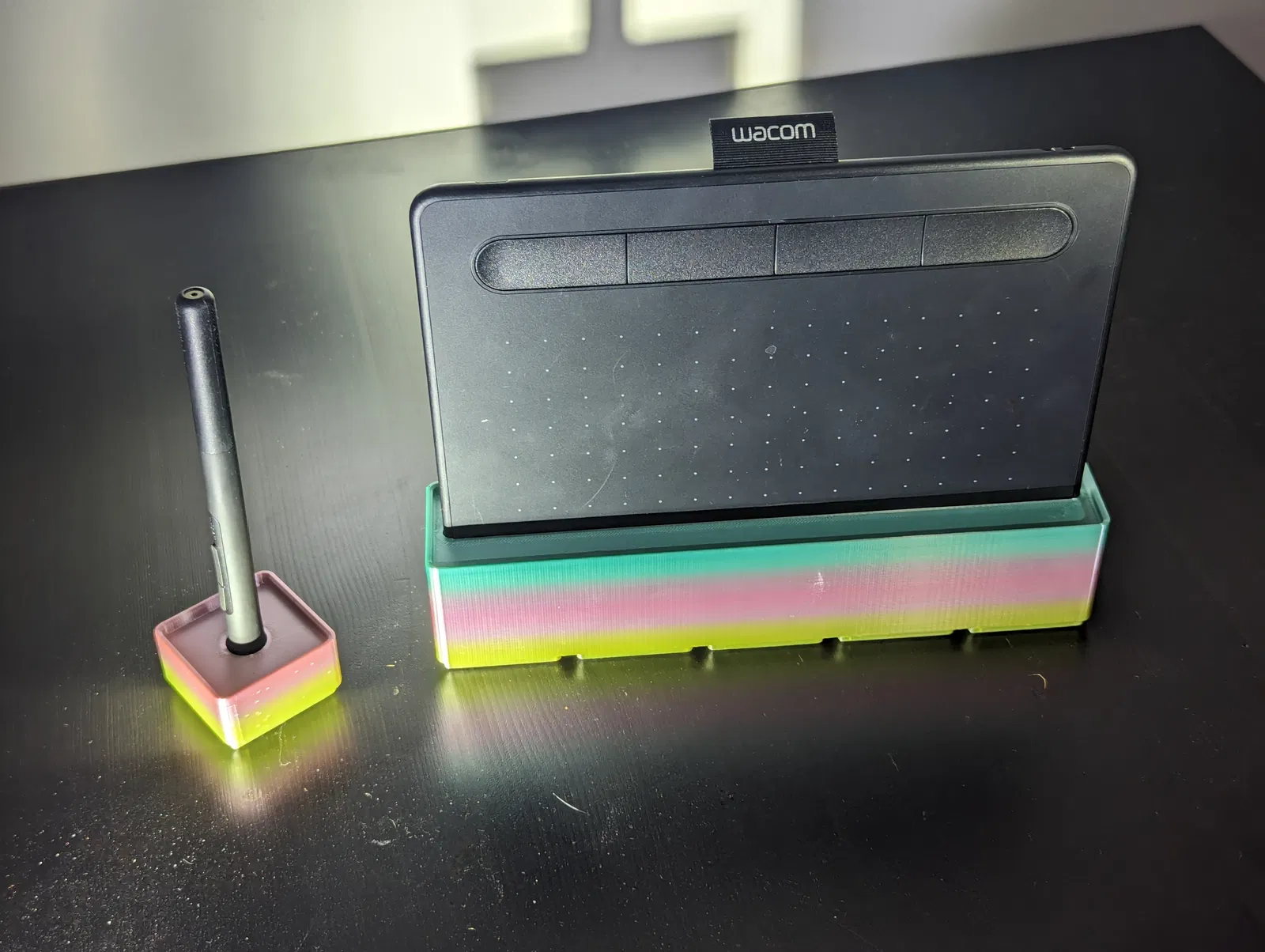

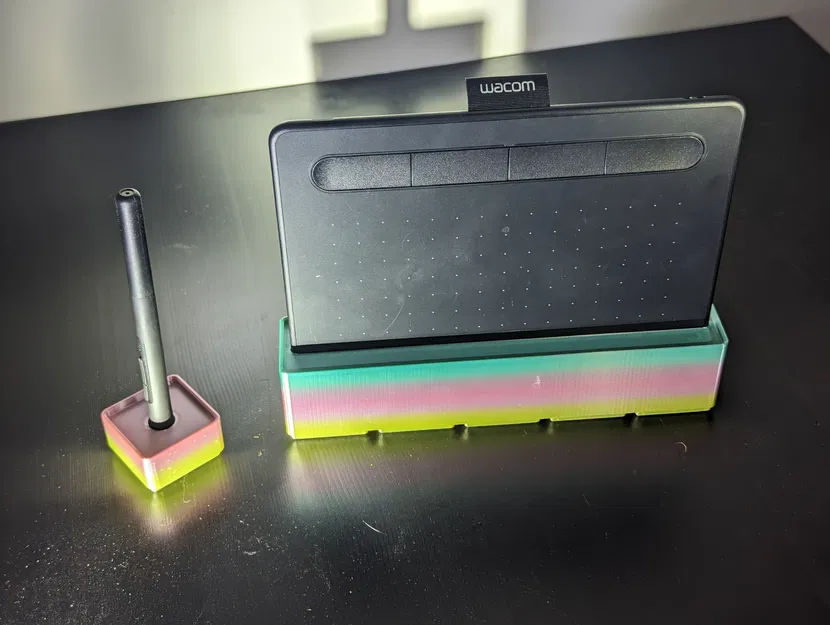

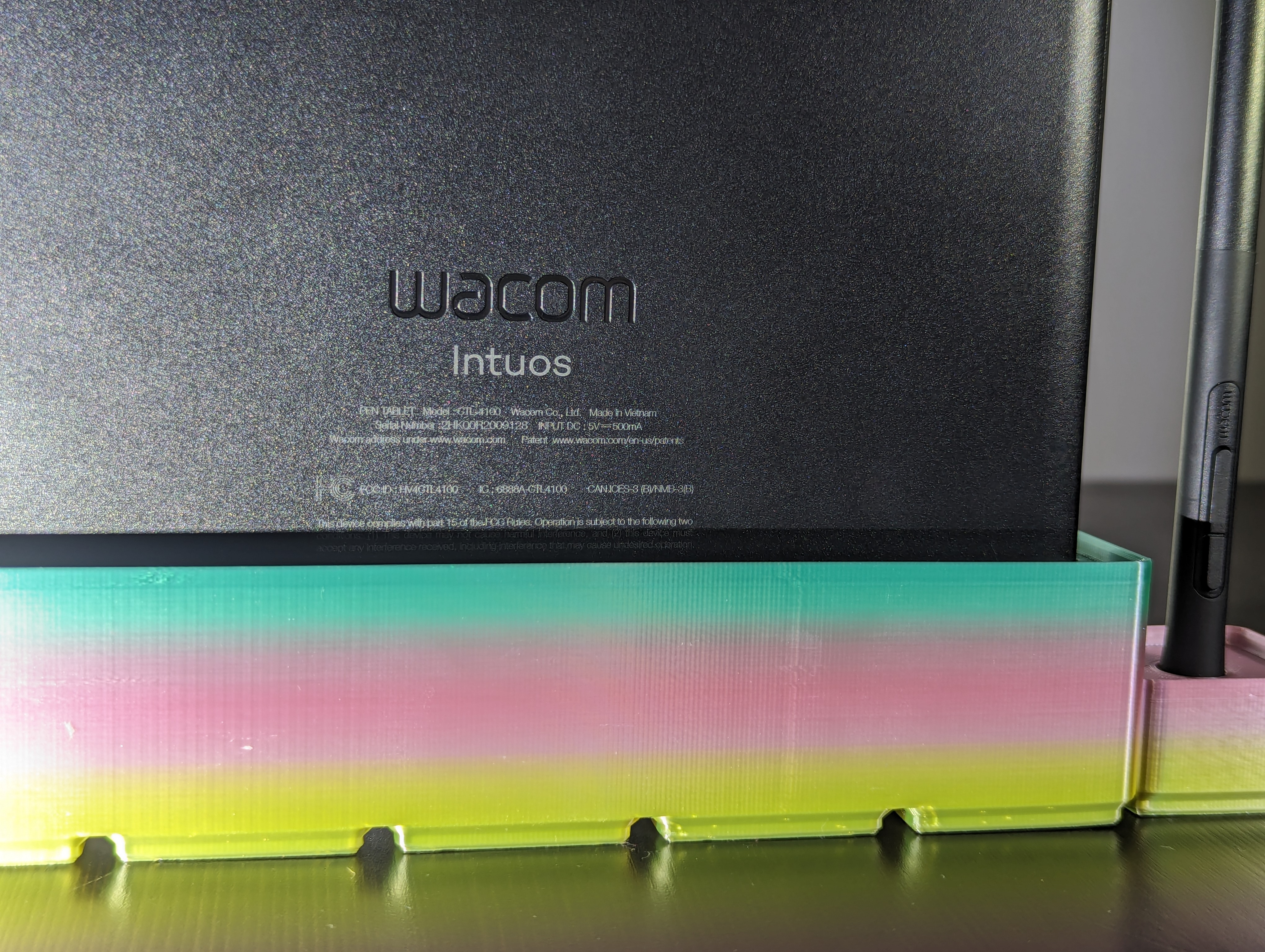

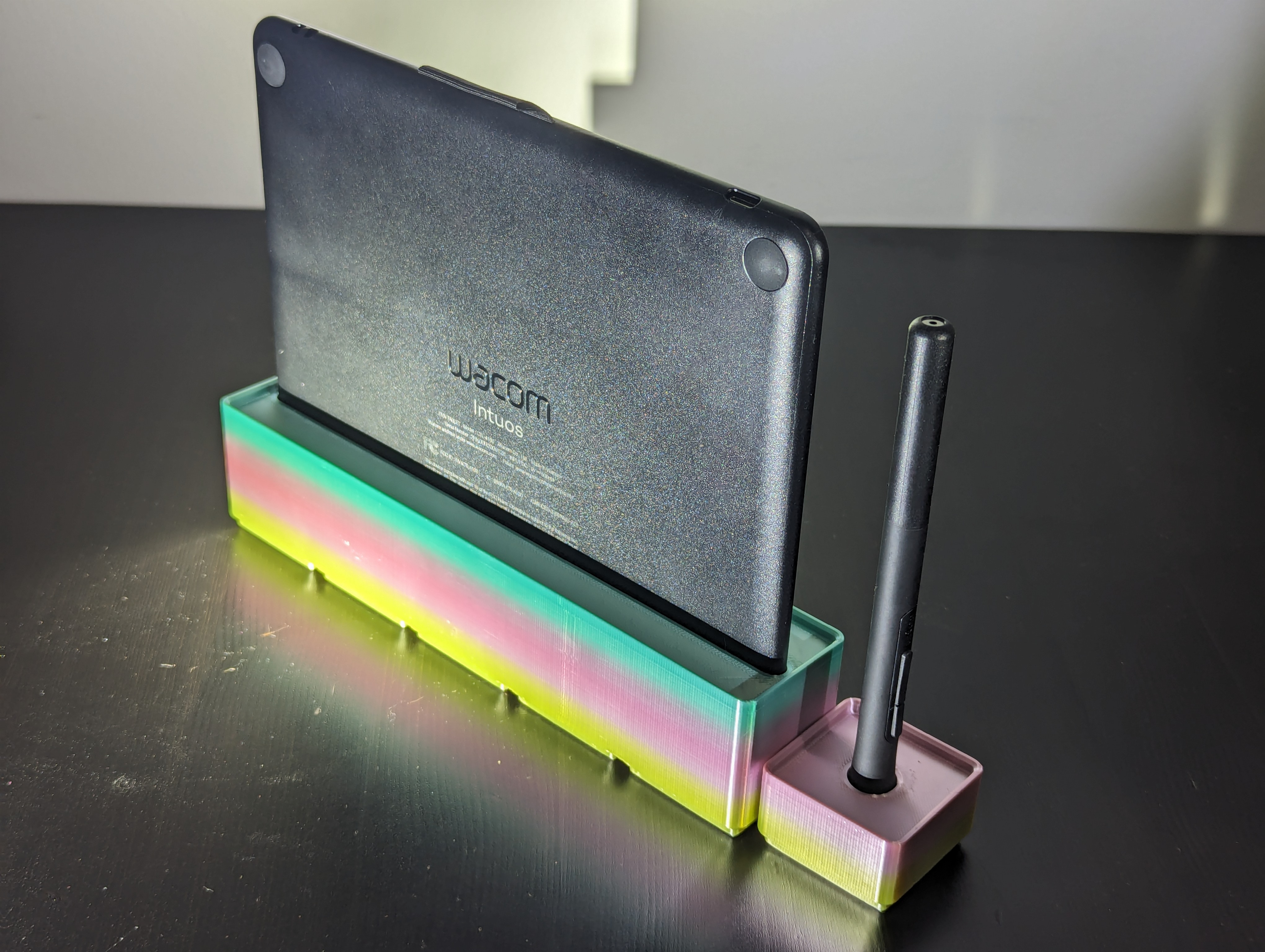

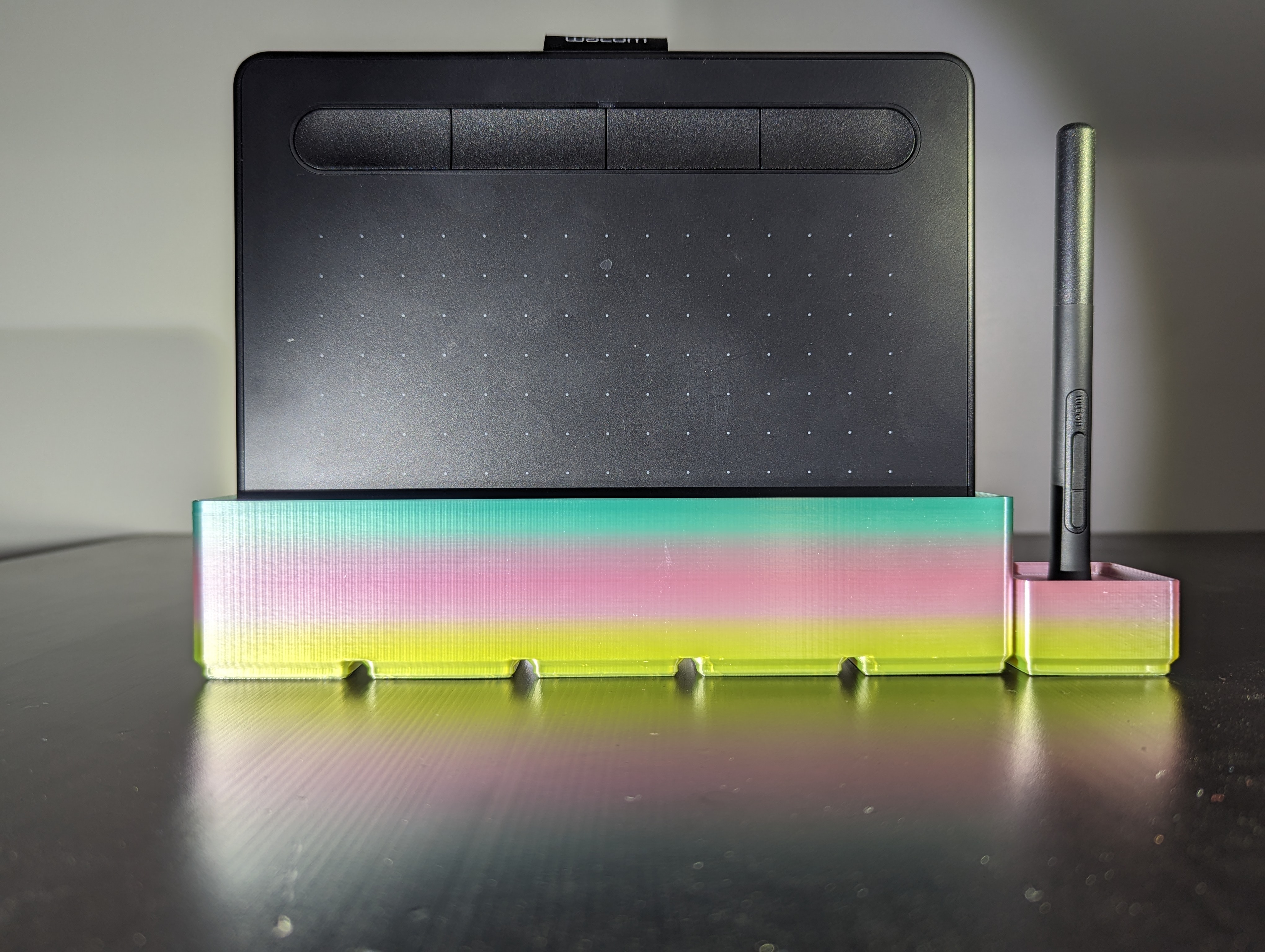

Bản in trong ảnh được thực hiện với:

• Creality Ender 3 S1 Pro, đầu phun 0.4mm tiêu chuẩn
• Nhựa PLA lụa cầu vồng Inland, 1.75mm
• Độ cao lớp 0.2mm
• Đổ đầy infill support cubic 20%
• 3 lớp tường (perimeters)
• Không cần supports, không brim, không raft

Một cài đặt in tôi thực sự khuyên dùng là sử dụng loại infill hiệu quả như support cubic. Cả hai đế đều có không gian bên trong khá lớn, vì vậy việc sử dụng infill hiệu quả có thể tiết kiệm đáng kể thời gian và nhựa cho bản in này.

Nguồn

Tệp nguồn có sẵn tại đây nếu bạn muốn tùy chỉnh mô hình. Tải xuống tệp FCStd, sau đó mở chúng trong FreeCAD, một phần mềm miễn phí và mã nguồn mở. Trong FreeCAD, nhấp vào “Parameters” ở khung bên trái, một bảng tính sẽ hiện ra. Tại đây, bạn có thể điều chỉnh “tolerance” để bảng vẽ vừa khít hơn hoặc lỏng hơn, hoặc tăng “depth” nếu bạn muốn bảng vẽ nằm sâu hơn trong đế.

Bạn cũng có thể thay đổi số đo để làm cho đế này phù hợp với các bảng vẽ khác, nhưng nếu bạn thay đổi lớn, bạn sẽ cần thay thế đế. Nhập đế mới dưới dạng STL. Chuyển đổi nó thành mesh, sau đó chuyển đổi thành solid. Cuối cùng, thay thế mesh đế hiện có bằng cái mới.
