Máy Báo Nước Cảm Biến Vặn Ốc - Wassermelder 01
Máy báo nước Wassermelder 01, lấy cảm hứng từ mạch Darlington, sử dụng transistor NPN, pin 9V và buzzer điện tử. Điểm đặc biệt là cảm biến được tích hợp trên hai con ốc vặn vỏ. Dễ dàng kiểm tra bằng cách chạm hai ngón tay ướt vào ốc. Một mẹo nhỏ là đặt máy trên khăn bông để tránh tràn nước.
Mô tả

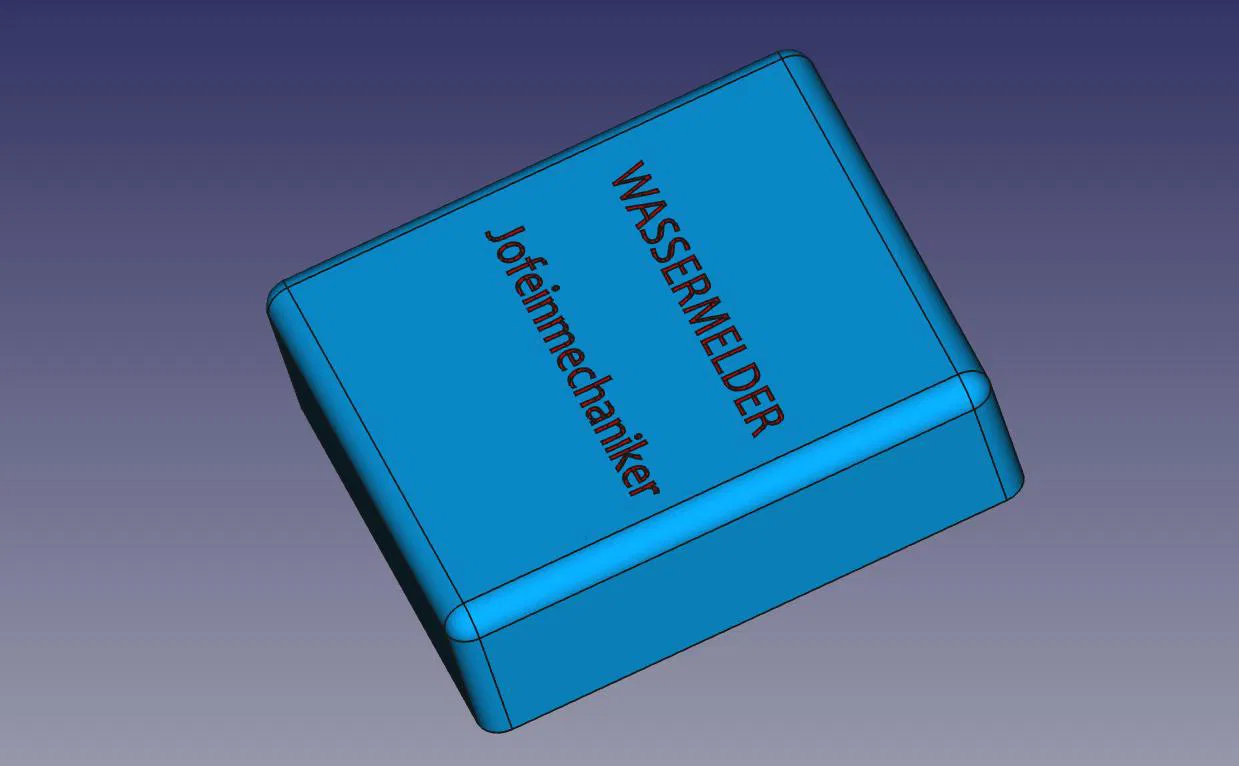

Wassermelder 01

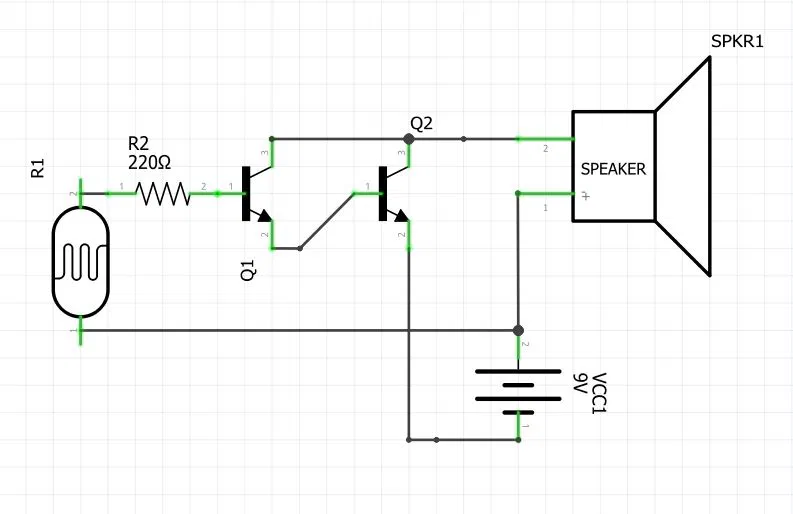

Trong mạch này, tôi lấy cảm hứng từ mạch Darlington và loại bỏ những gì không thực sự cần thiết.
Đây là một món quà nên tôi không còn nhớ chính xác những gì mình đã sử dụng.

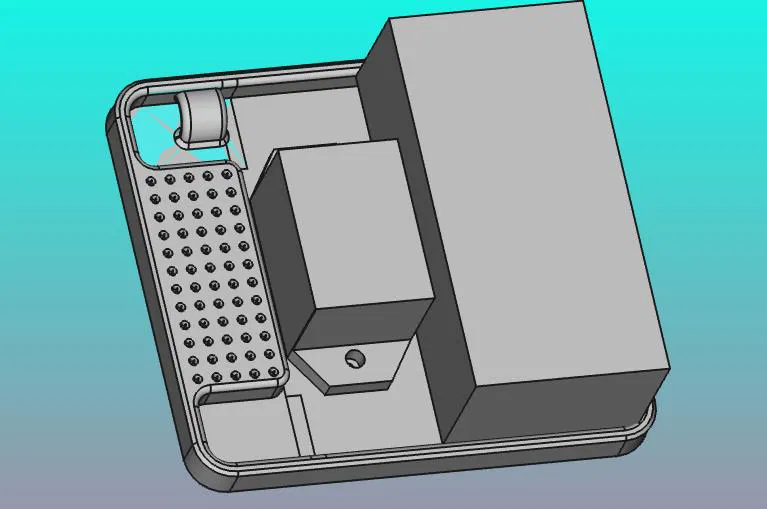

Bộ phận phát tiếng kêu là một bộ buzzer điện tử. Nguồn điện là pin 9V. Tôi đã sử dụng 2 transistor NPN mà tôi có, tôi không còn nhớ loại nào nhưng các loại này chắc chắn sẽ hoạt động: BC547 BC337 BC108 và chắc chắn là nhiều loại NPN khác.

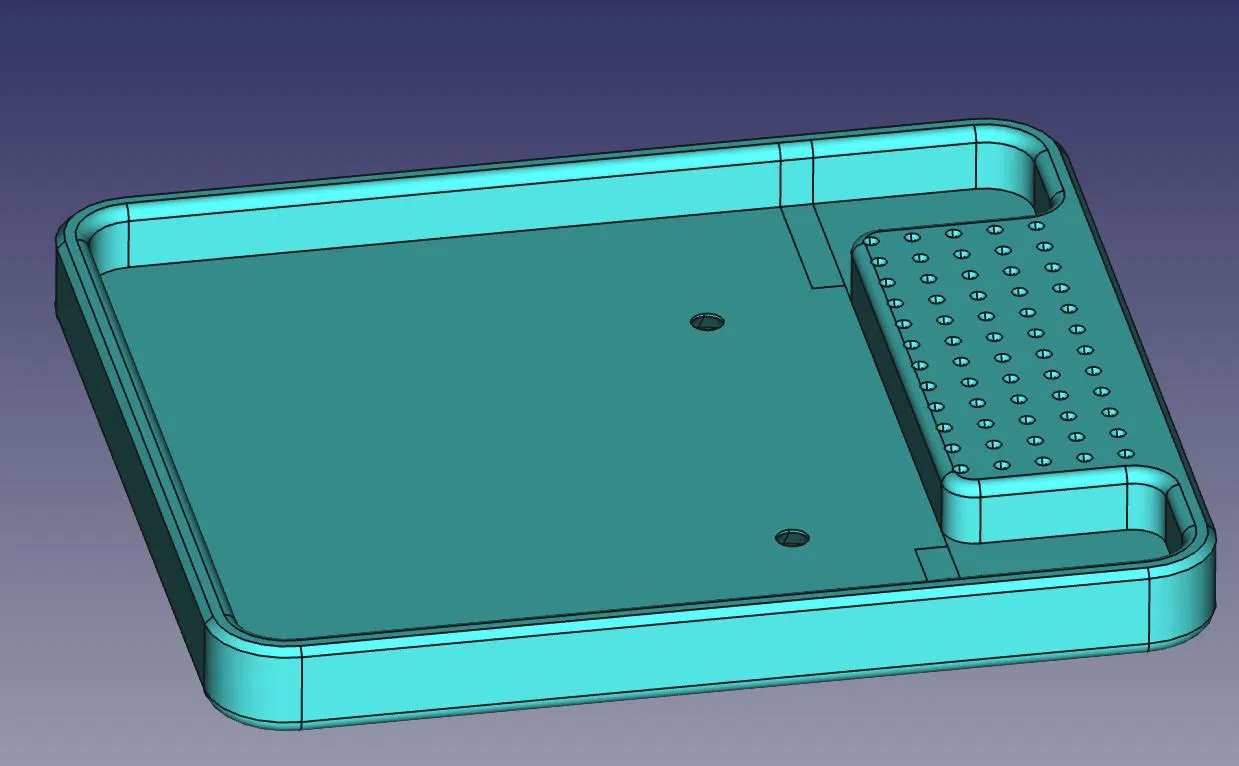

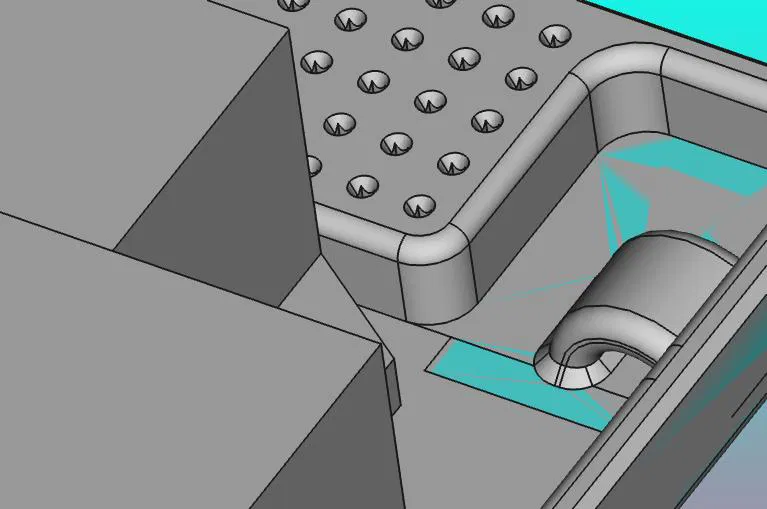

Với mạch đơn giản này, tôi đã bỏ qua việc làm mạch in và cắm các linh kiện vào các lỗ đã in sẵn với khoảng cách 2.45 mm rồi hàn dây "lơ lửng".

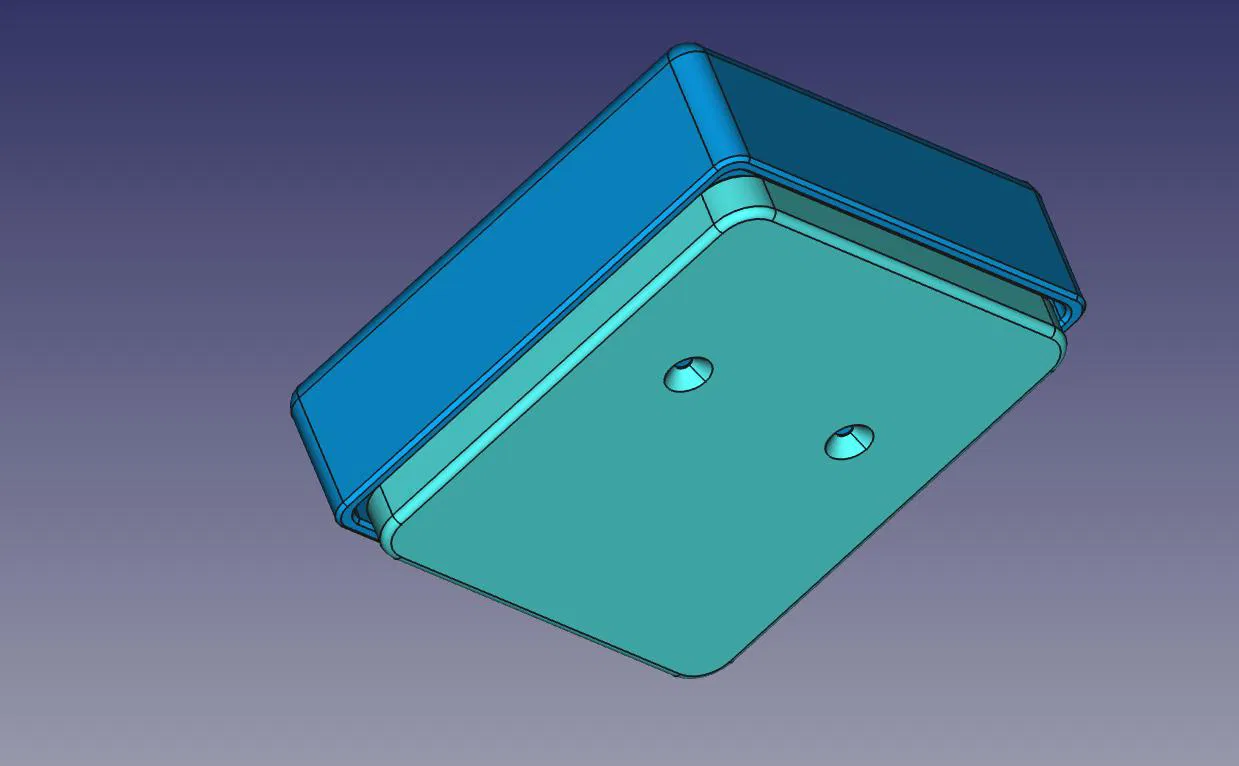

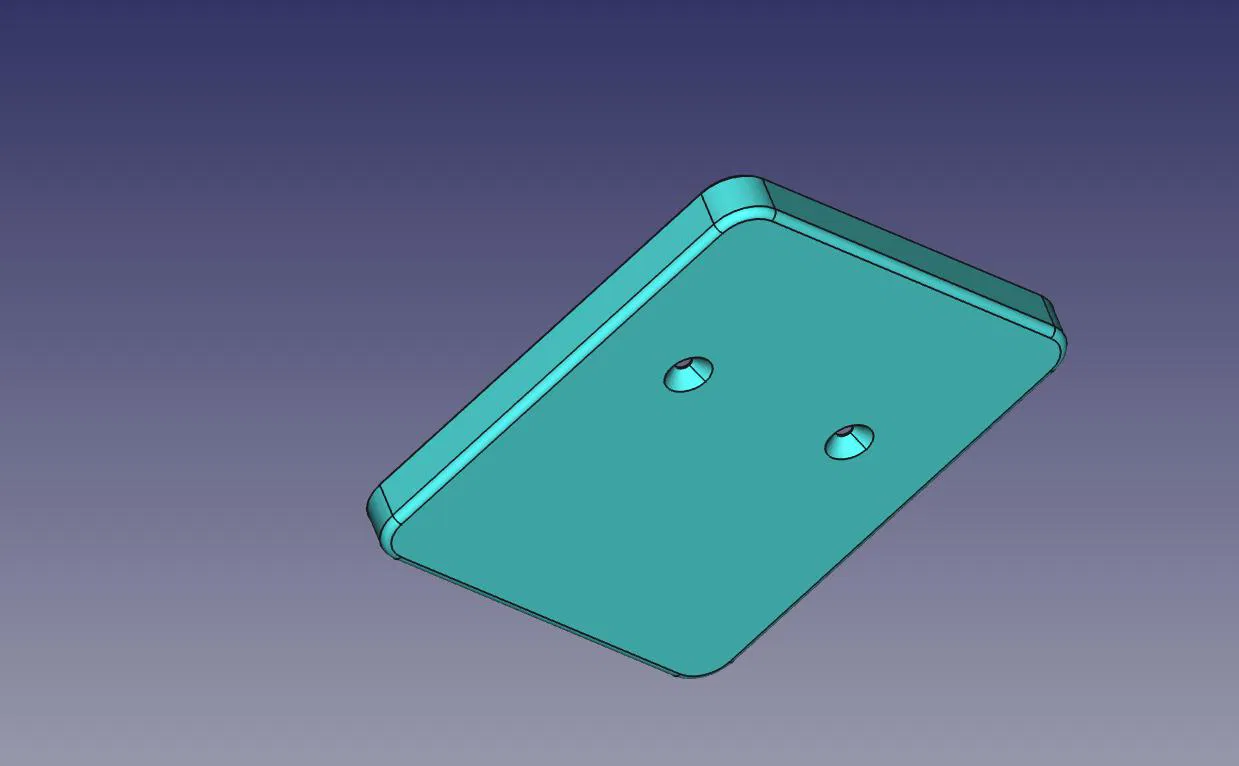

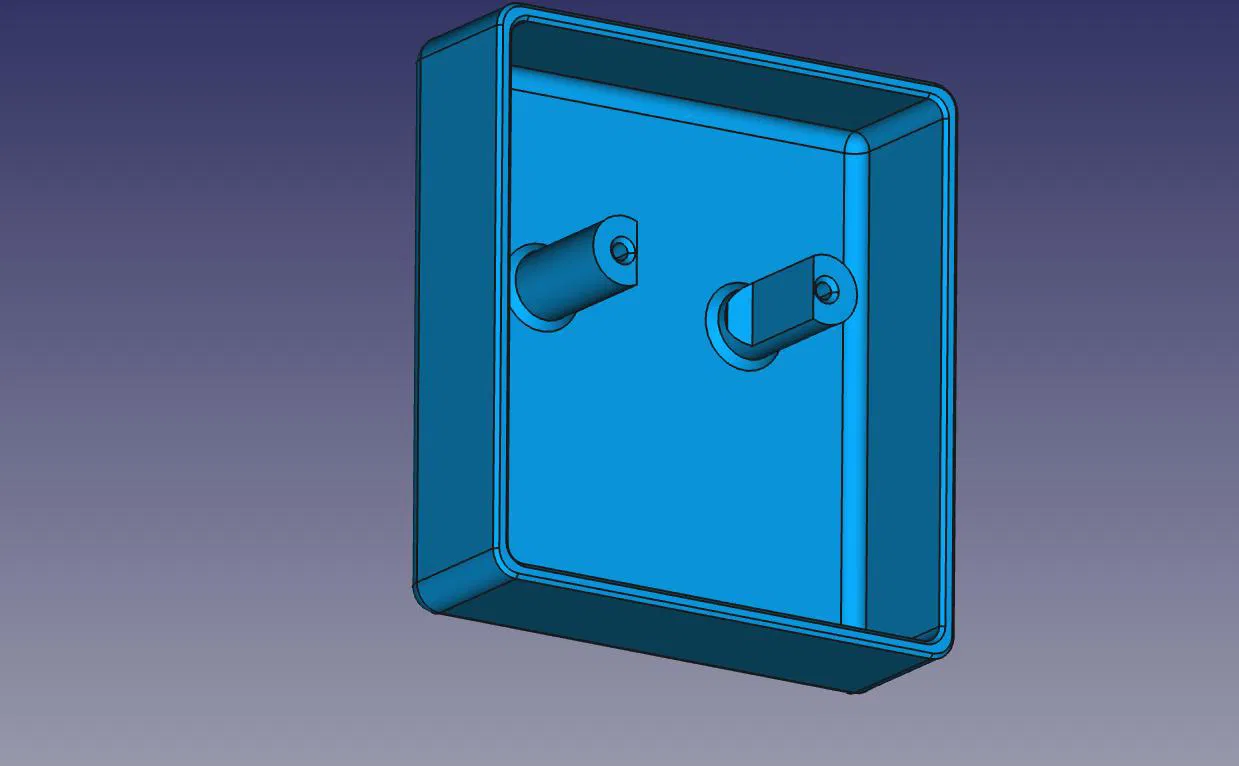

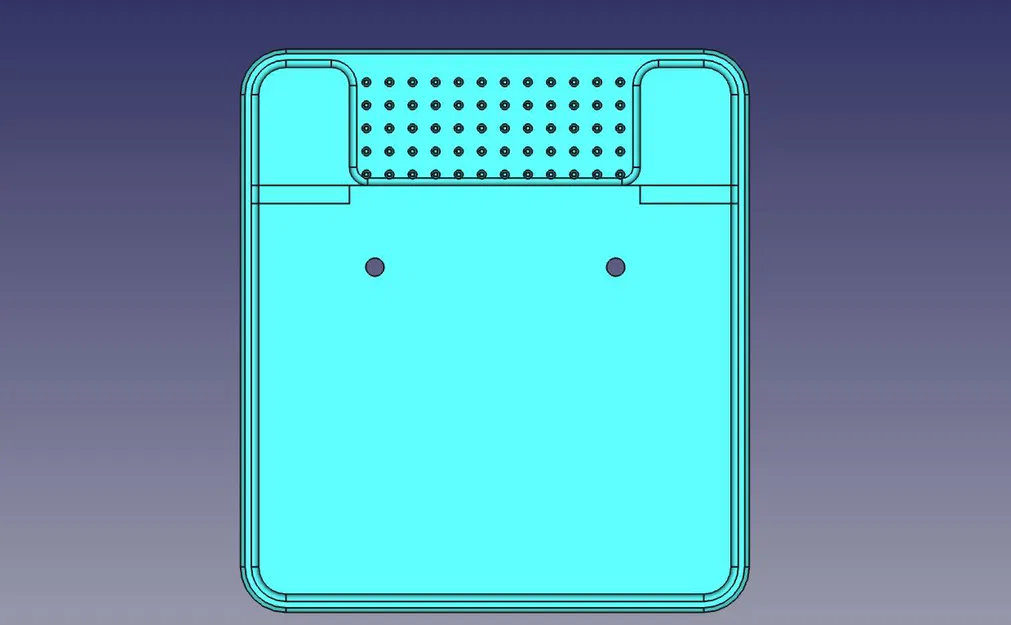

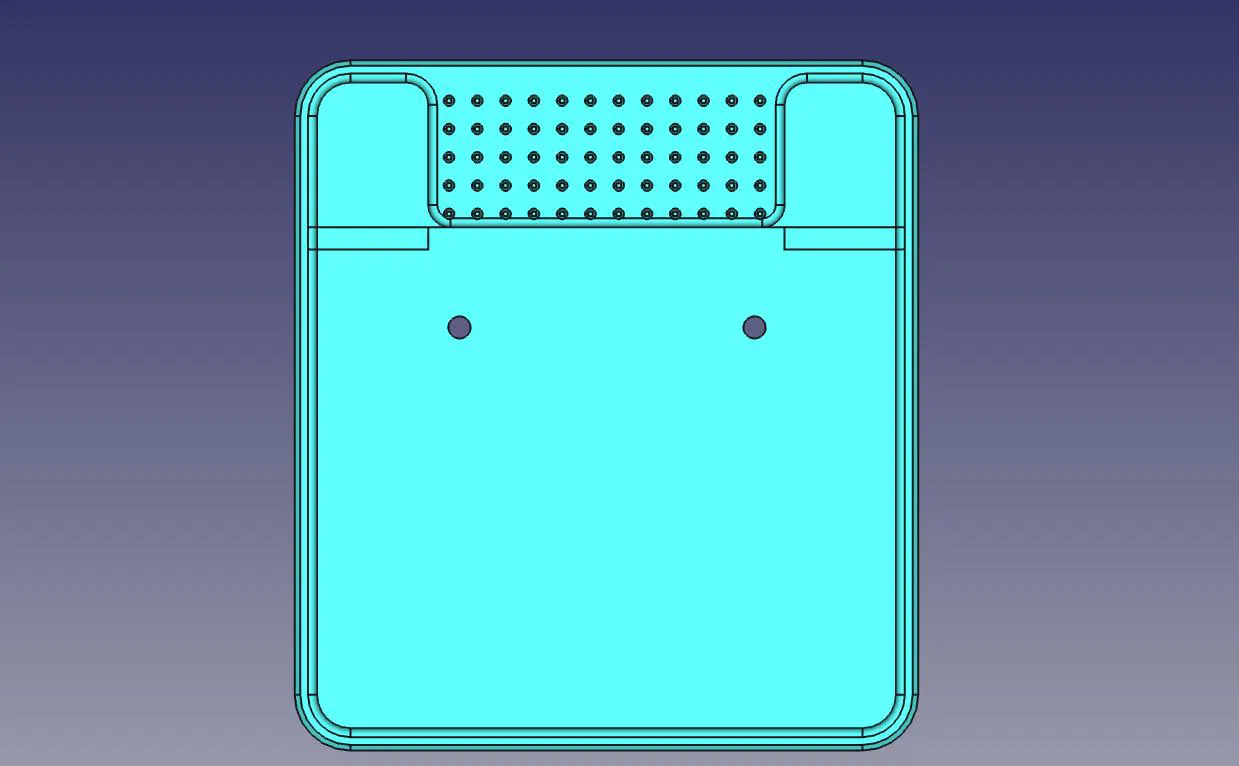

Các "cảm biến" là hai con ốc Spax dùng để vặn vỏ, khi vặn vào thì một dây của điện trở 220 Ohm vào mỗi con ốc, còn con ốc thứ hai nối với cực +.
Để kiểm tra, bạn chỉ cần làm ướt hai ngón tay của một bàn tay và đặt lên đầu ốc, lúc này nó sẽ kêu "tít tít".
Thêm một mẹo nhỏ: Thông thường, bạn đặt máy báo nước ở nơi bạn muốn được cảnh báo nhanh chóng khi có rò rỉ nước. Để nó không bị chảy tràn, hãy đặt máy báo ở trên một chiếc khăn bông.
