Ngăn kéo IKEA ALEX được gia cố 1

4 hình

DIY

Ngăn kéo IKEA ALEX được gia cố

Tác giả Johan_9671

Lượt tải
110
Lượt thích
39
Lượt coi
1.379

File 4 3,7 MB

  • IKEA_ALEX_kit_for_9_drawers_0.4n_0.2mm_PETG_XLIS_4h48m_1765837579.bgcodeBGCODE · 3,7 MB
  • IKEA_Alex_connector_1765837576.stlSTL · 40,5 KB
  • IKEA_Alex_connector_drill_template_1765837577.stlSTL · 16,1 KB
  • Alu._profile_20x10_saw_jig_1765837578.stlSTL · 1,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#121490
Danh mục
DIY
Ngày đăng

Mô tả

Cách gia cố ngăn kéo IKEA ALEX của bạn một cách dễ dàng và tương đối rẻ tiền. Cần thiết nếu bạn dùng ngăn kéo để sắp xếp ốc vít, v.v.

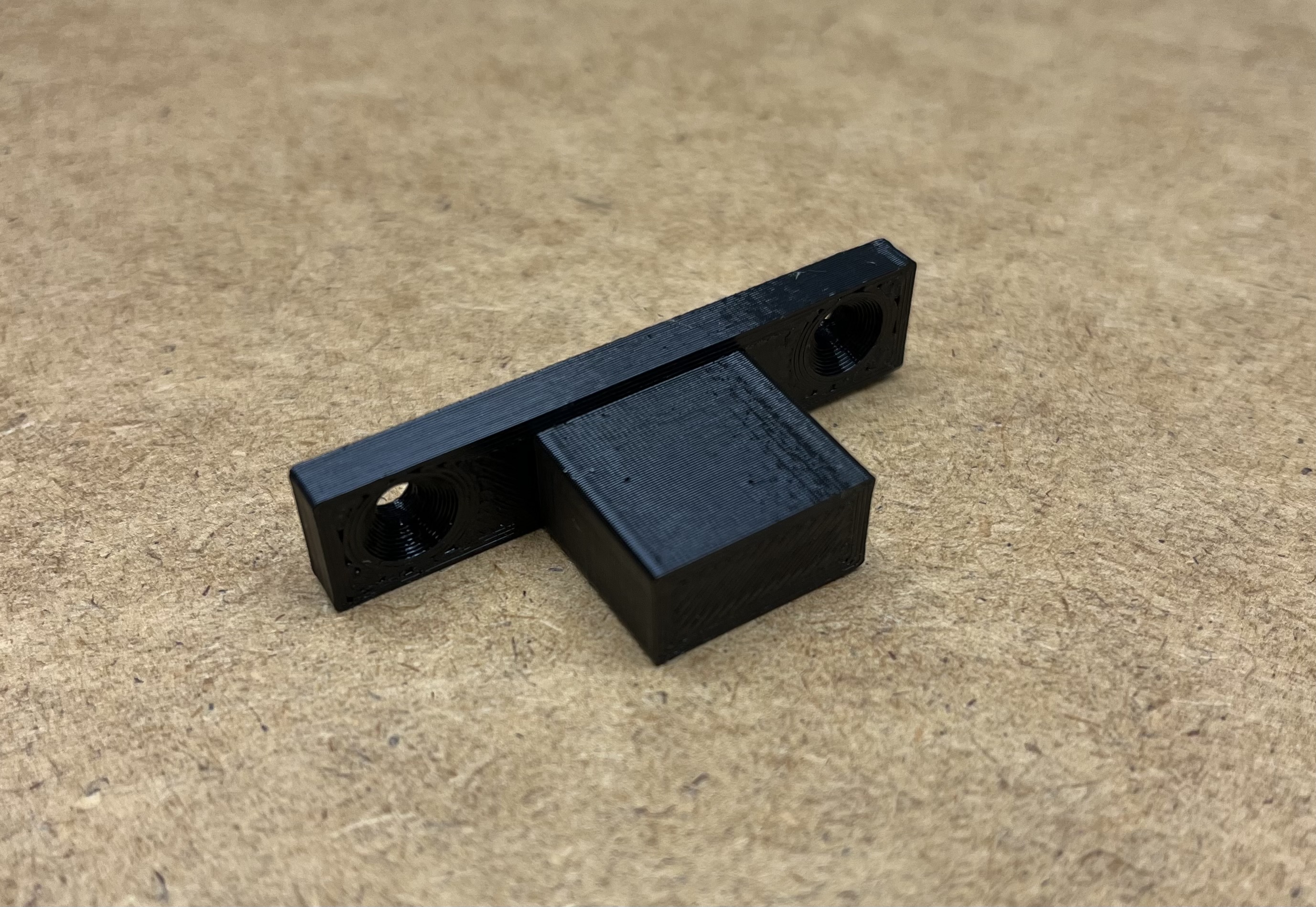

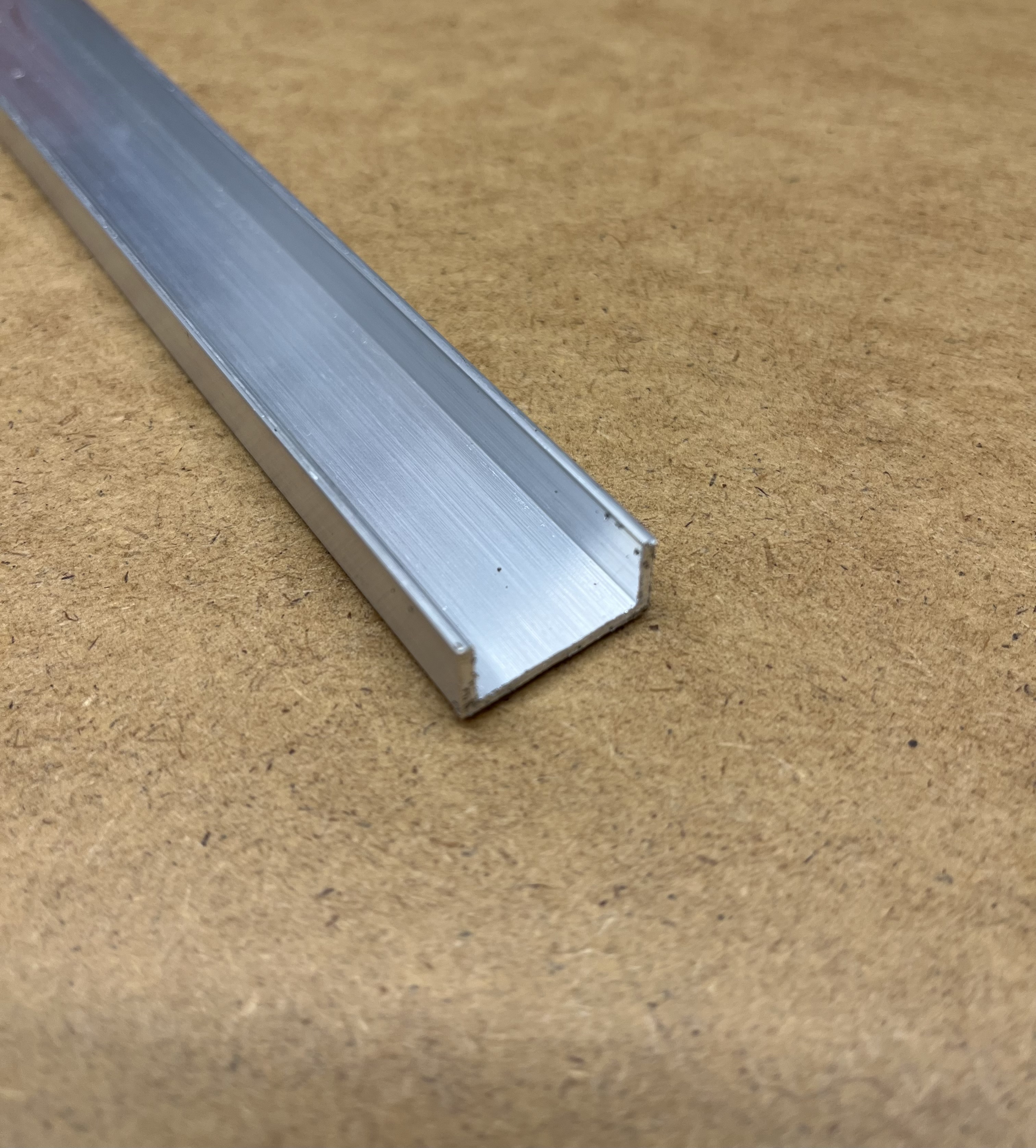

Bộ nối được làm để phù hợp với thanh nhôm U GAH-Alberts 474409 có kích thước 20x10 mm. Giá 4 Euro/1 mét trên Amazon.

Vì bạn có thể điều chỉnh độ dài của thanh nhôm, bạn có thể sử dụng các bộ phận tương tự để gia cố các loại ngăn kéo khác.

Cài đặt in

Chiều cao lớp: 0.2

Chu vi: 4

Lòng trong: 20% cho bộ nối và 10% cho mẫu khoan và dưỡng cưa.

Không cần hỗ trợ.

Lắp ráp

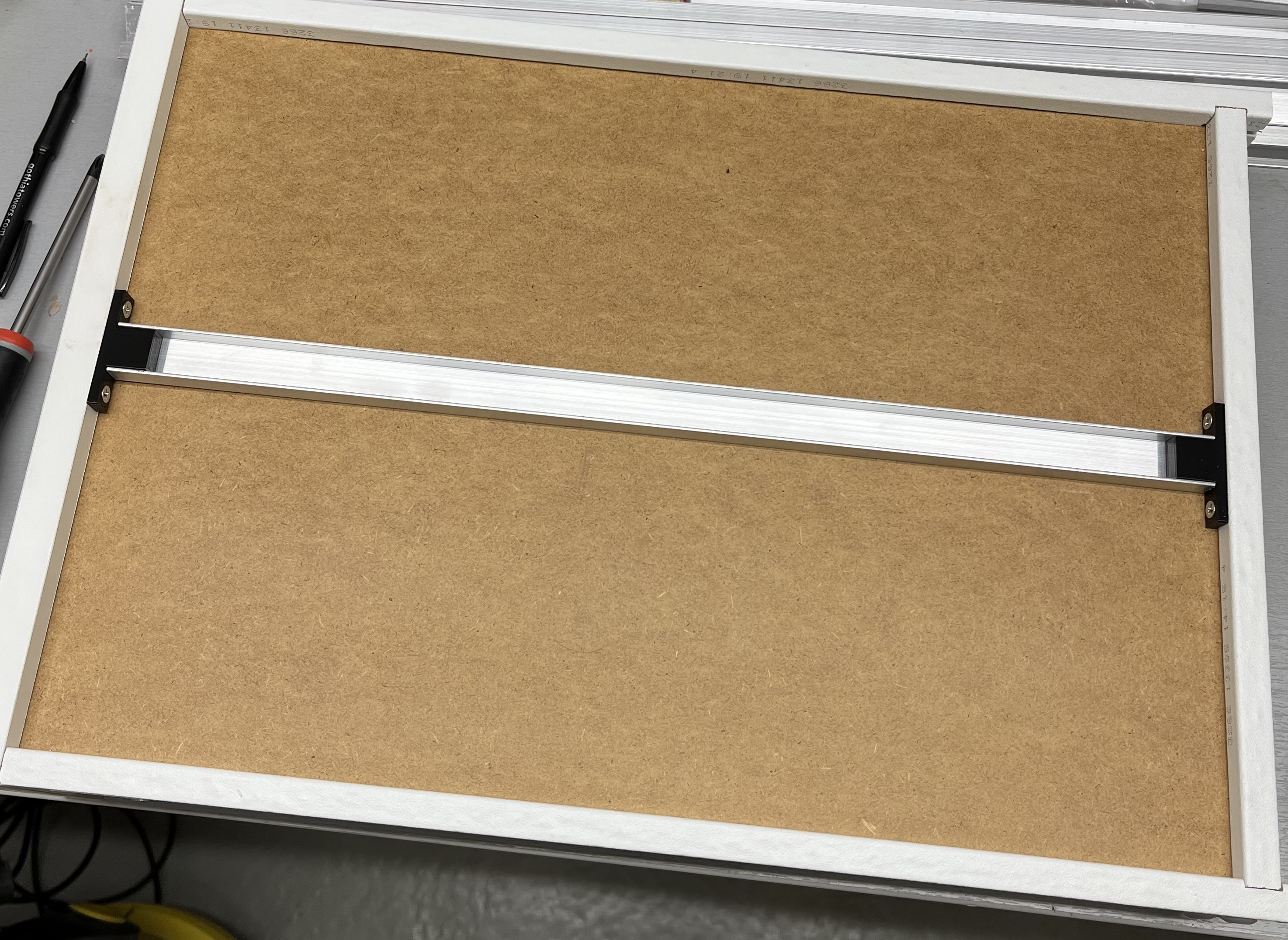

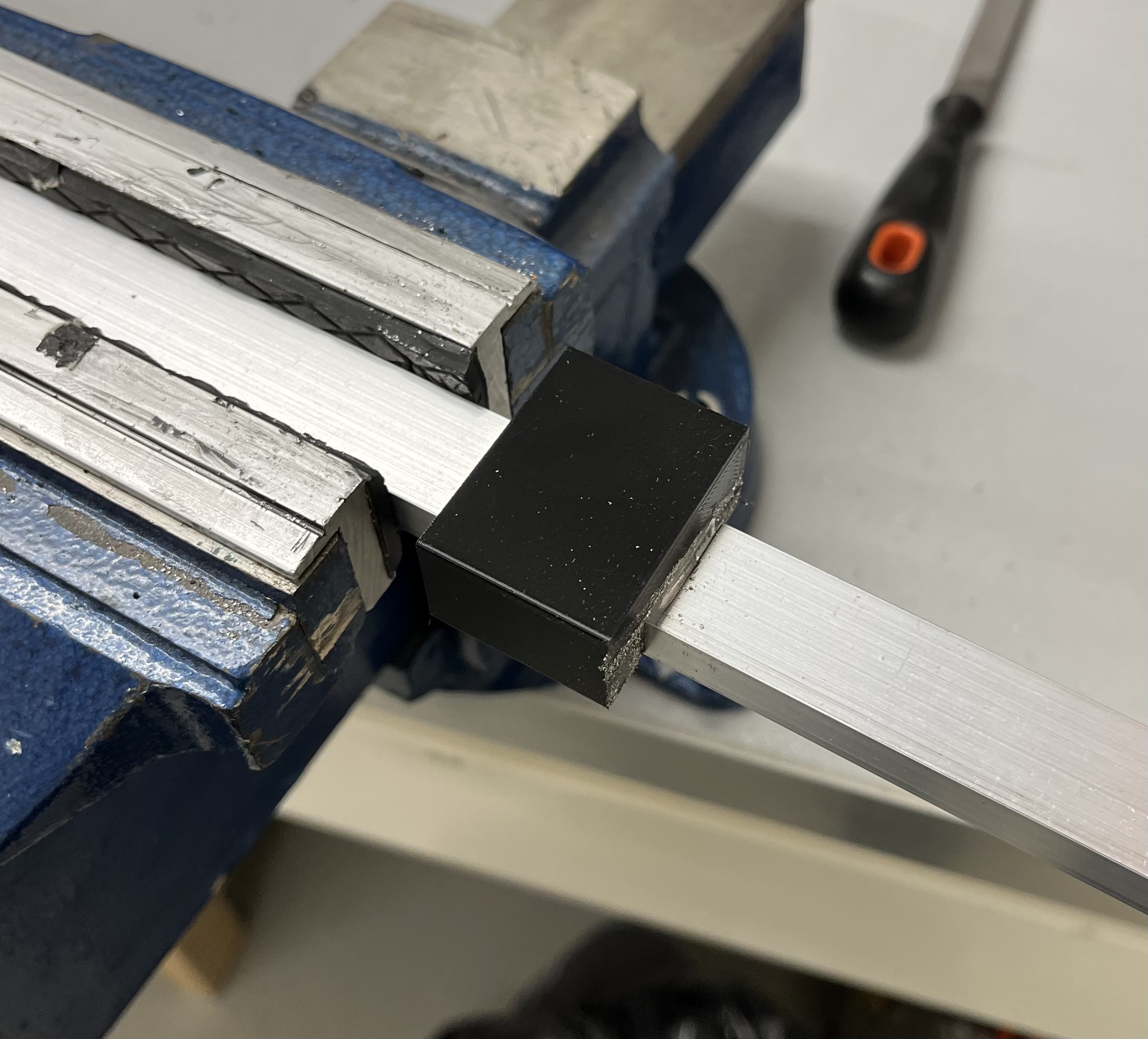

Khoan lỗ trước 2mm bằng mẫu khoan ở cả hai mặt. Cắt thanh nhôm U theo đúng độ dài (kích thước bên trong trừ đi hai bộ nối (8mm)) bằng dưỡng cưa để dễ dàng cắt thẳng bằng cưa sắt. Lắp ráp với 4 vít chìm 3,5x16 cho mỗi ngăn kéo.

Coi thêm Ẩn bớt

Thông số in

Định dạng
bgcodestl
Số file mô hình
4
Tổng dung lượng
3,7 MB
File lớn nhất
3,7 MB
