Reborn 2 Mount cho Bộ chuyển đổi Buck Hạ áp DC-DC XL4016E1 trong hộp điện tử Reborn2

Giá đỡ cho Bộ chuyển đổi Buck Hạ áp DC-DC XL4016E1 của AZDelivery để cấp nguồn cho RPI4 với Màn hình DSI và camera.

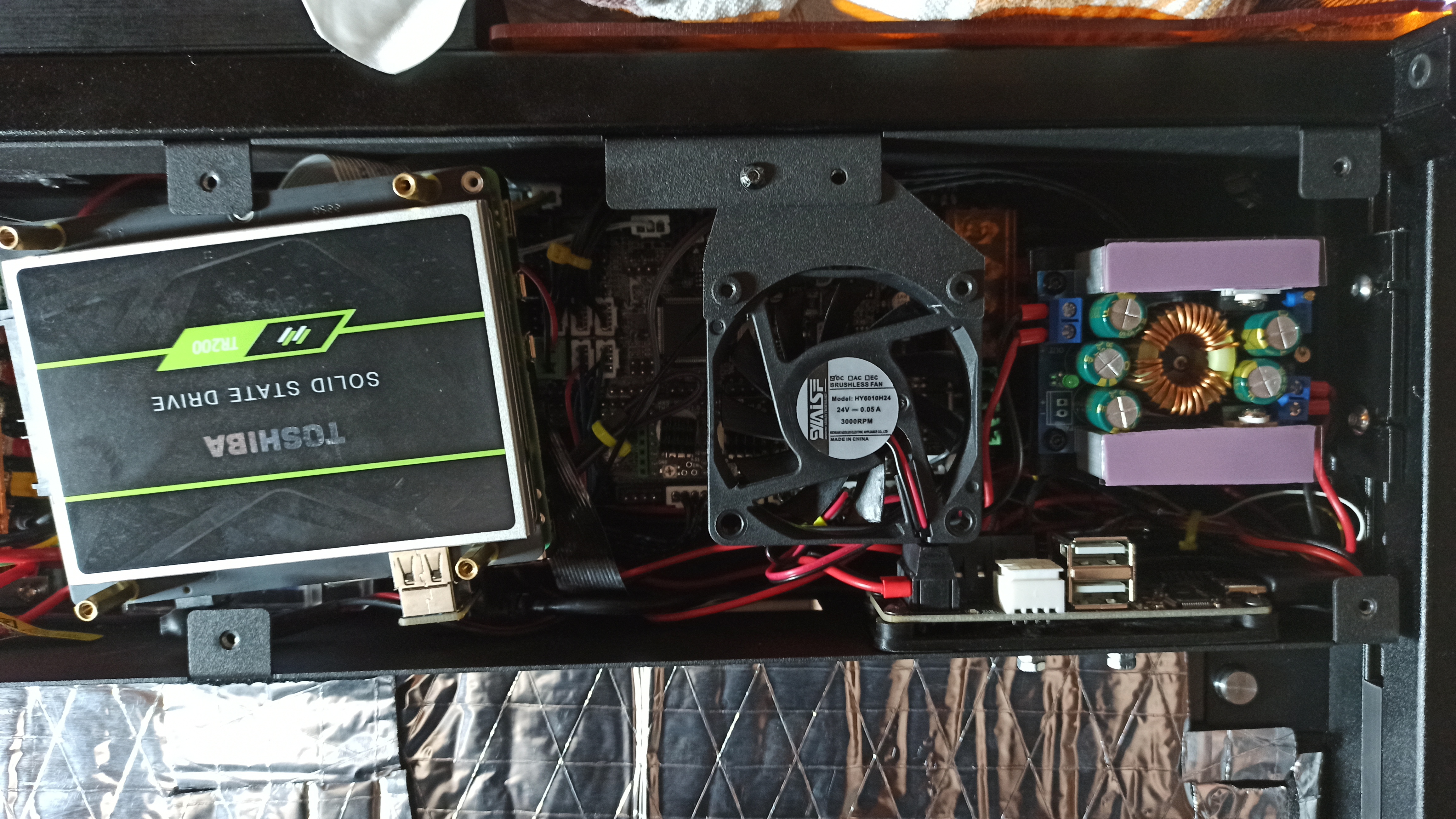

Được gắn bên trong hộp điện tử Reborn 2 nguyên bản. Vặn bằng t-nut vào thanh dầm bên phải,

Bộ chuyển đổi Buck Hạ áp DC-DC XL4016E1 của AZDelivery được vặn bằng ốc m3 vào giá đỡ.

Nguồn 24Volts được lấy từ bo mạch Robin nguyên bản bên dưới bộ chuyển đổi như một đường bypass.

Vì Pi của tôi chạy cả camera và màn hình, tôi đã đẩy điện áp của bộ chuyển đổi lên 5.19 Volts. Nó chạy ổn, không bị quá nhiệt.

Tôi đã xoay quạt nguyên bản lại để nó hút không khí ra khỏi hộp vì tôi cần làm mát Pi4.

Nó chạy rất mượt, quạt bắt đầu hoạt động ở 45 độ C và làm mát Pi như dự định và đã cài đặt trong Klipper.

Cả can-bus và bộ chuyển đổi buck đều mát.

Thân ái
