Đồng hồ kỹ thuật số ArduClock DIY kích thước lớn

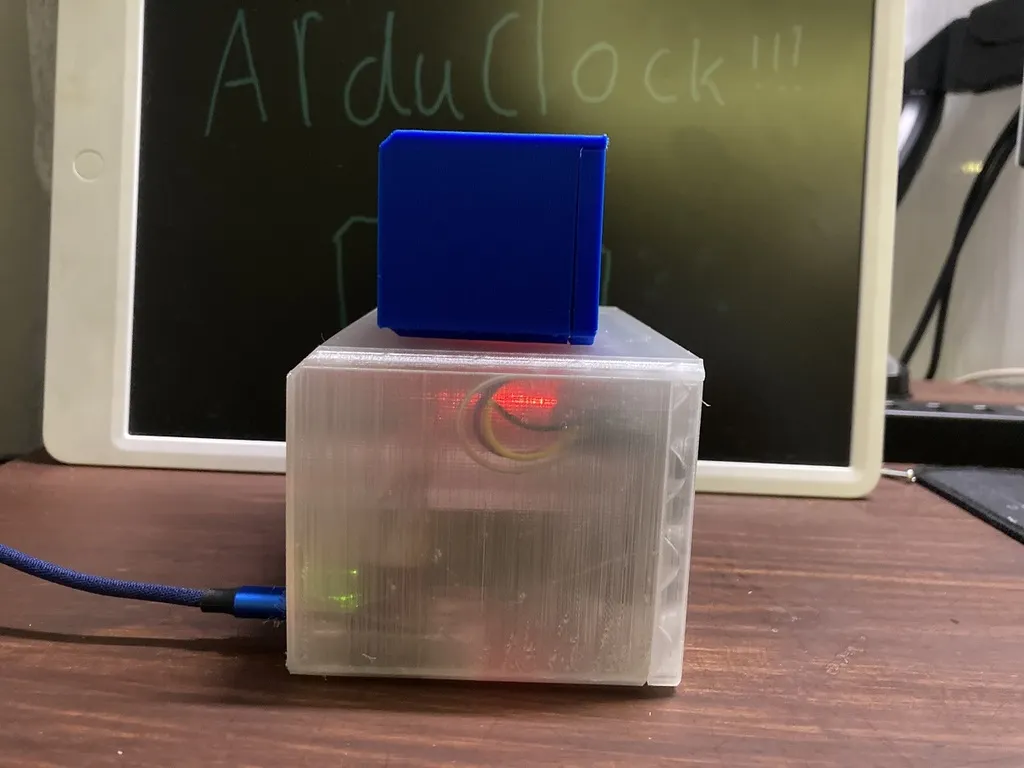

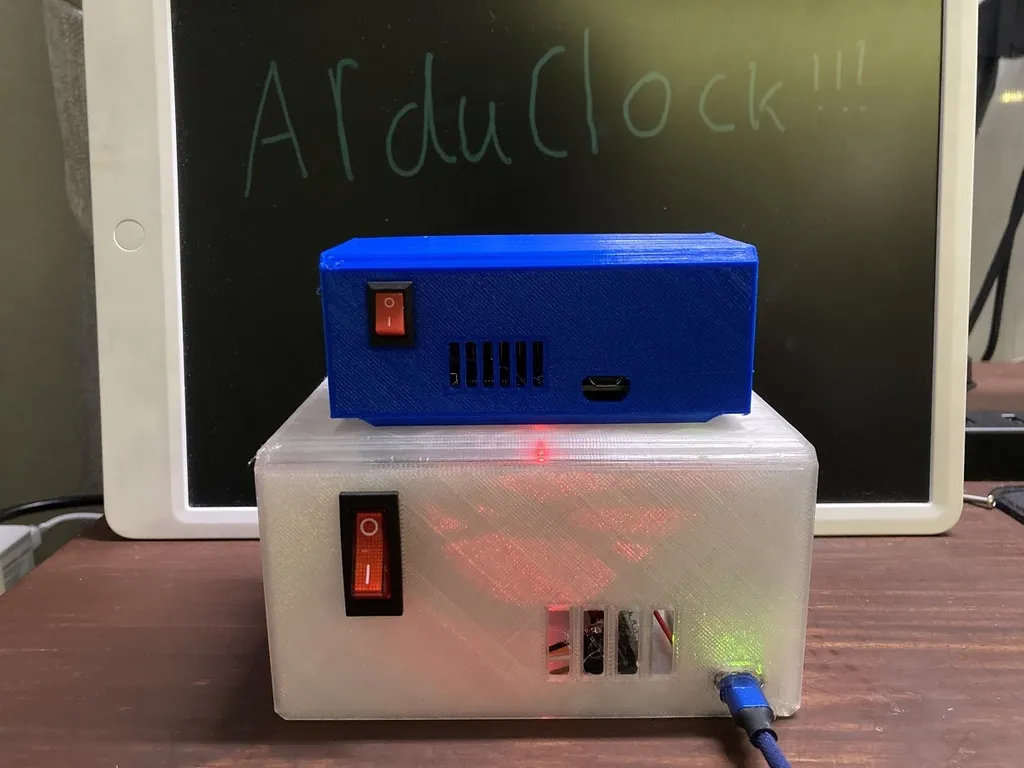

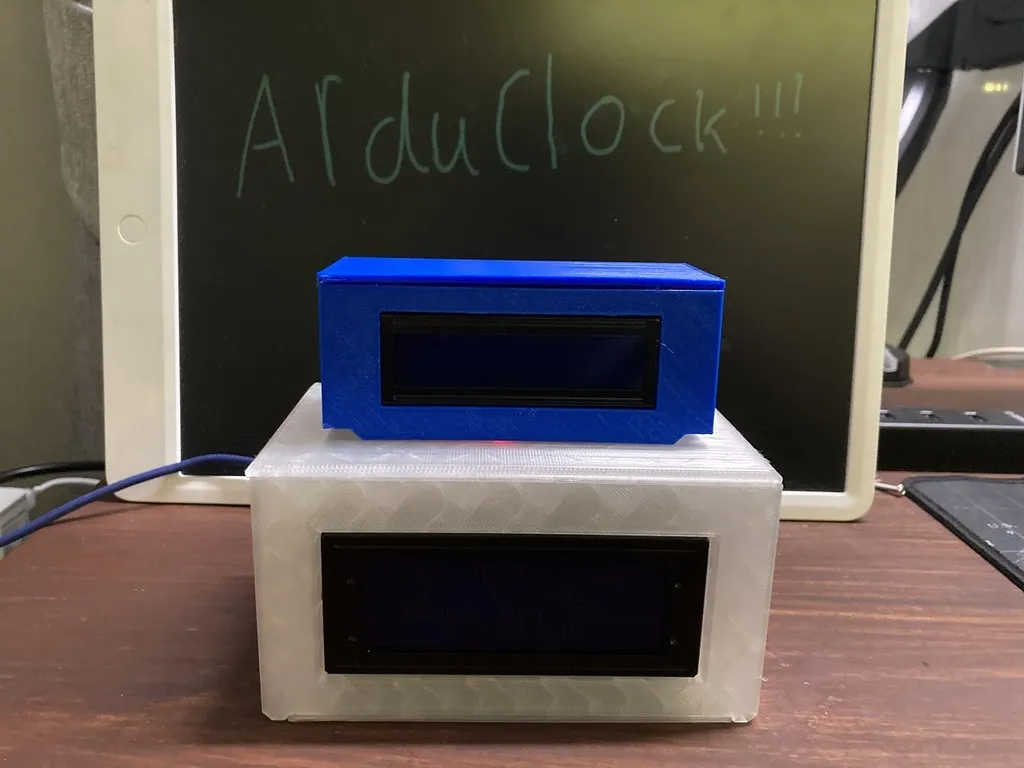

Đây là ArduClock! ArduClock tương tự như PiClock nhưng có kích thước khoảng gấp 2 lần PiClock. Lưu ý: Đồng hồ dài hơn trong ảnh nhưng mô hình 3D thực tế ngắn hơn 2cm để nhỏ hơn vì tất cả kích thước dư thừa là không cần thiết và lỗ công tắc có độ chính xác tốt hơn nên không cần phải mài, do đó khoảng cách Z ngắn hơn. Ngoài ra, nếu bạn không có ý định sử dụng mô-đun RTC D1302 thì mã của tôi sẽ không hoạt động vì bạn cần cài đặt một thư viện khác để sử dụng mô-đun của bạn. Dưới đây là sự khác biệt giữa hai cái:

ArduClock:

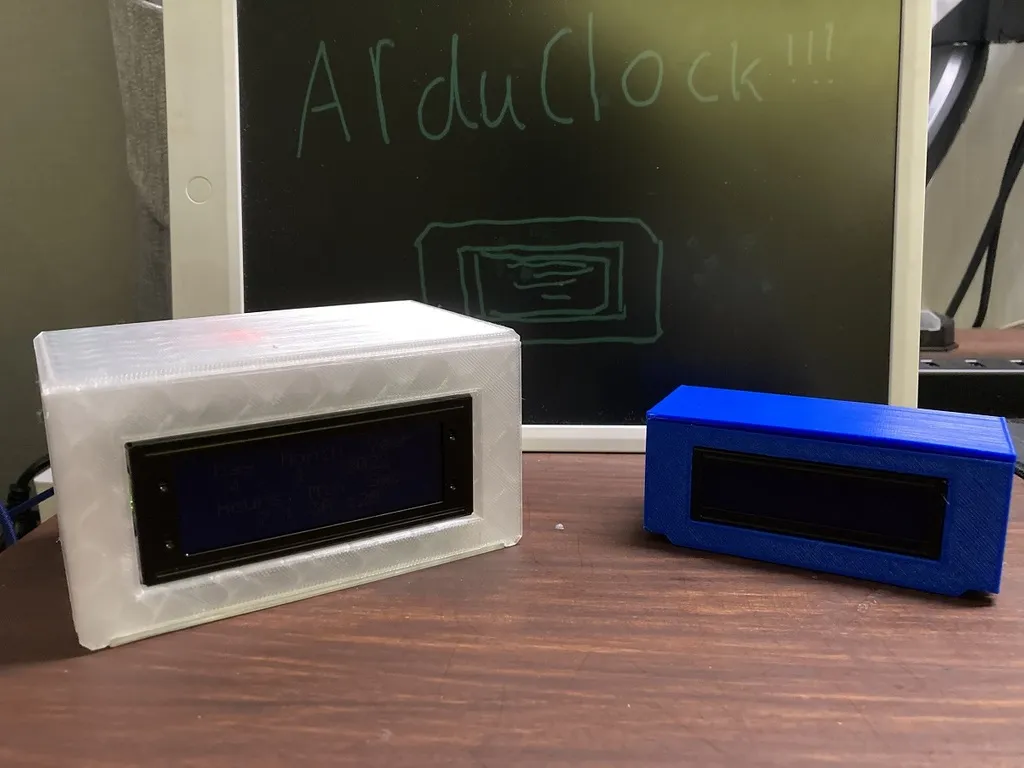

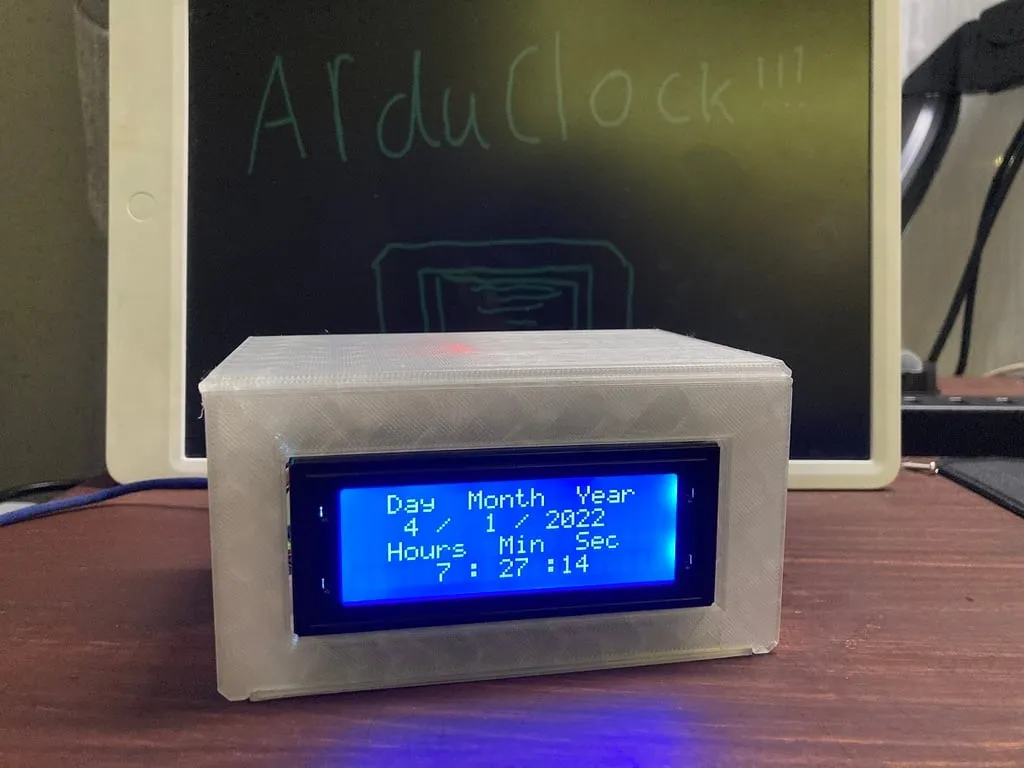

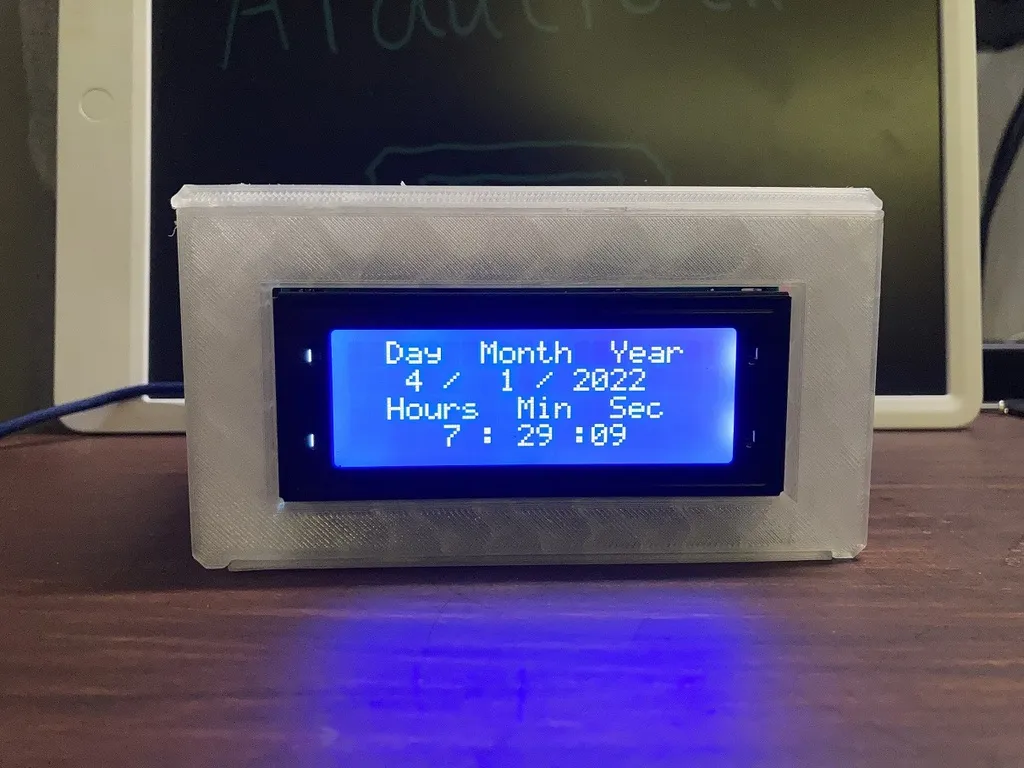

Màn hình lớn hơn 20x4, PiClock có màn hình 16x2

Lỗ công tắc lớn hơn để tiếng CLICK lớn hơn và lớn hơn thì lớn hơn :)

Sử dụng Arduino Pro Micro (Phiên bản Arduino Nano sẽ sớm có), thay vì Raspberry Pi Zero để giảm chi phí xuống mức thấp hơn

Không cần wifi để tự hiệu chỉnh vì nó có một RTC (mô-đun đồng hồ thời gian thực) nên nó sẽ luôn có thời gian chính xác ngay cả khi đồng hồ bị ngắt điện

Khó xây dựng hơn một chút vì nó yêu cầu kỹ năng tốt hơn để nối dây và có thể hàn nhưng là một trải nghiệm học tập tốt. Các bộ phận cần thiết để xây dựng:

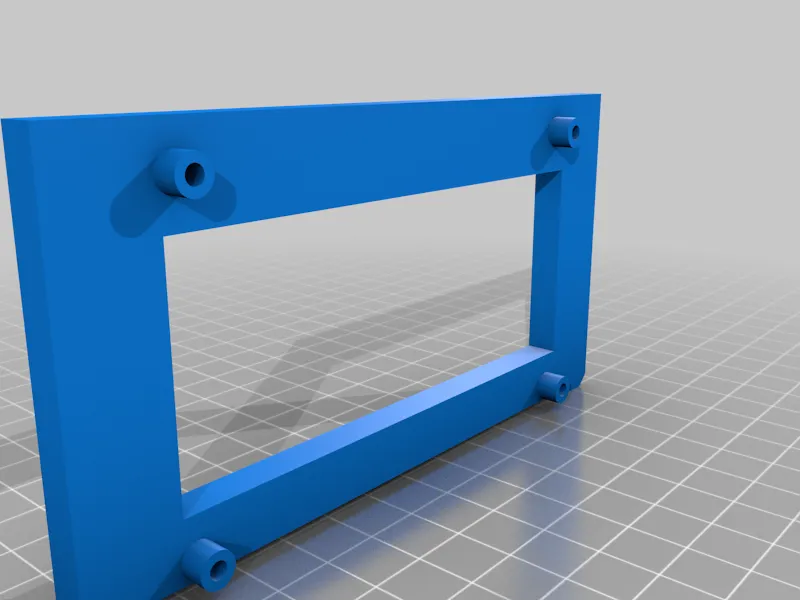

Màn hình lcd 20x4 với i2c nếu bạn muốn (nó sẽ giúp cuộc sống dễ dàng hơn rất nhiều)

Một mô-đun RTC (mô-đun D1302 RTC cụ thể của tôi hoạt động với mã của tôi)

Ít nhất 2 vít M2 nếu bạn không thích sử dụng keo

Arduino Pro Micro (phiên bản Arduino Nano sẽ sớm có)

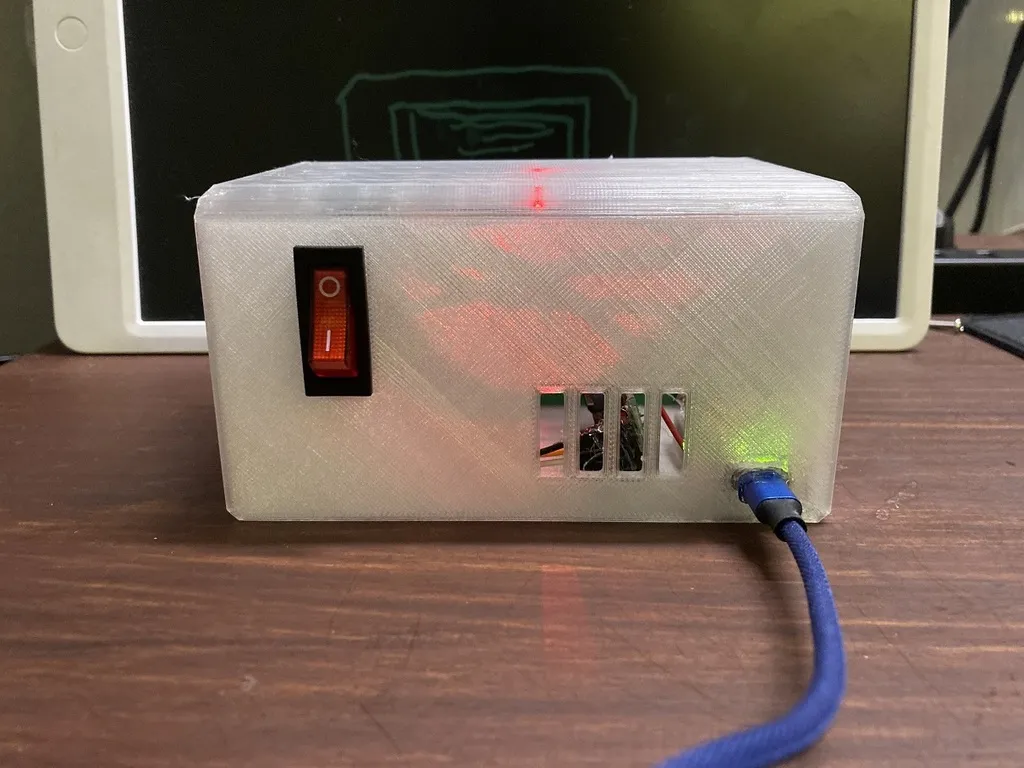

Công tắc 3 chân 10 x 25 mm

Rất nhiều dây gpio

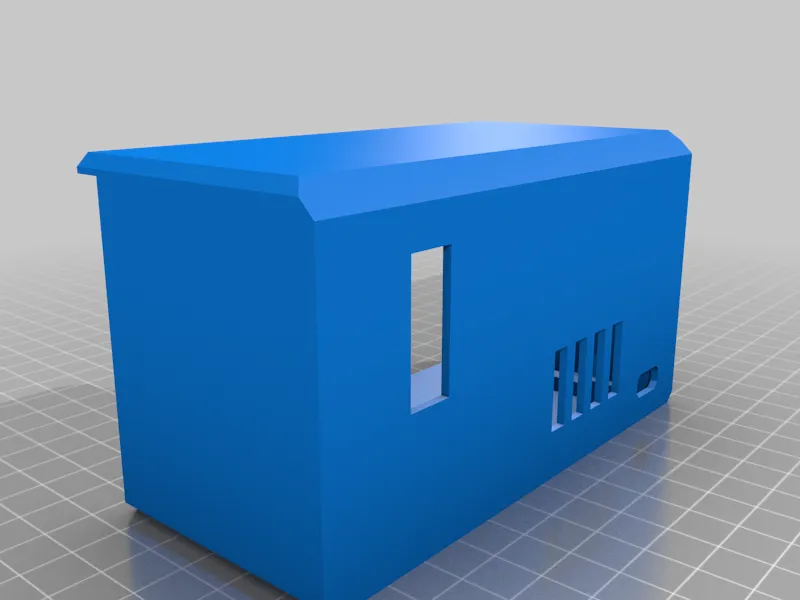

Kích thước trung bình của ArduClock (KHÔNG TRONG ẢNH):

63 x 71 x 130 mm

x y z

Hướng dẫn của tôi về cách xây dựng nó:
